Как подключить варочную панель к обычной розетке

Подключение к однофазной сети

Теперь рассмотрим подключение к сети 220 В.

Для подключения прибора мощностью до 3,5 кВт нам нужен кабель 3х2,5 мм.кв. Это может быть кабель ВВГнГ-Ls, или NYM — кому как нравится. В щиток ставим автомат дифференциальной защиты мощностью 20 А и током утечки 30 мА.

Если мощность подключаемой панели до 5,5 кВт кабель выбираем 3х2,5, а дифавтомат 25 А.

Мощностью до 7,2 кВт подключаем кабелем 3х6, а дифавтомат 32 А.

Если мощность до 8,8 кВт выбираем кабель 3х10, а автомат дифферинциальной защиты 40 А.

Подключение производим вот по такой схеме.

Подключение производим трёхжильным кабелем с заземляющей жилой жёлто-зелёного цвета. Заземление необходимо для безопасной эксплуатации вашего бытового прибора.

Если выбираете автомат дифференциальной защиты, то автоматический выключатель ставить не нужно. Ведём кабель в гофре или кабель-канале к месту установки. Если делаете ремонт и одновременно решили поставить и индукционную панель, то есть смысл спрятать кабель под штукатурку.

Теперь к кабелю, который мы подвели к месту установки нужно подключить розетку.

Обычную бытовую розетку использовать ни в коем случае нельзя!

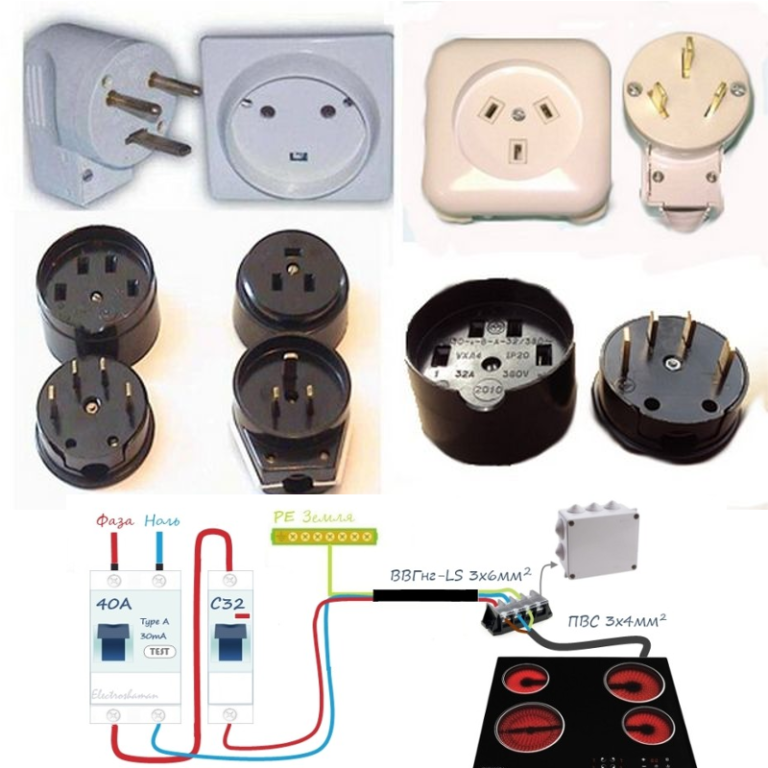

Розетку нужно выбрать соответственно мощности вашей плиты. Какие бывают розетки вы можете посмотреть здесь, если интересно.

Розетка накладная усиленная однофазная для подключения приборов повышенной мощности. Розетка идет в комплекте с вилкой или без неё. Подключать жилы нужно в соответствие с маркировкой на розетке. Гнёзда на ней обозначены так: L, N и PE.

К контакту L подключается фазная жила (белый или коричневый цвет), к N подключается нулевая жила (синего цвета), к РЕ заземление (жила жёлто-зелёного цвета).

Можно, конечно, вместо розетки-вилки использовать клеммную колодку, заключённую распредкоробку, но этот способ не очень удобный, ведь в случае демонтажа плиты вам придётся отключать автомат в щитке и отсоединять кабель.

Кабель проведён от щита, розетка смонтирована. Теперь нужно подключить кабель к плите и вилку к кабелю. Это если кабель не подключён к панели. Обычно он идёт в комплекте. Если не идёт, то нужно приобрести нужной длины, количества жил и сечения. Для данного случая это будет трёхжильный кабель марки ПВС. Сечение такое же что и на розетку.

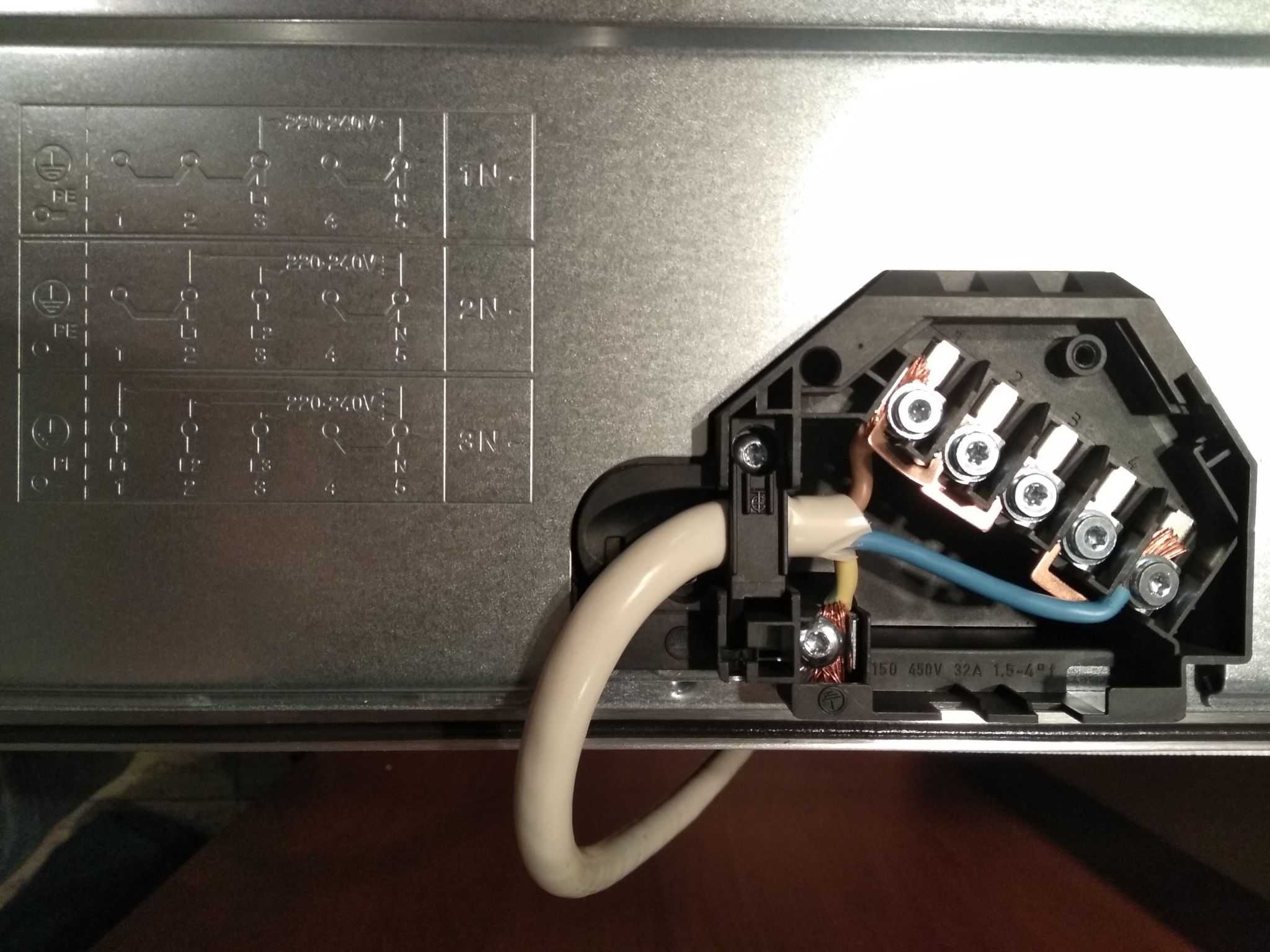

Теперь кабель подключаем непосредственно к плите. На плите находится клеммная колодка. Подключение производим соответственно схеме, которая должна быть на задней крышке.

Фазный (белый, коричневый) подключаем к запараллеленным клеммам 1, 2, 3. Нулевой (синий) к клеммам 4, 5. Заземление (жёлто-зелёный) к клемме РЕ.

Как видно на схеме клеммы 1, 2 и 3 соединены перемычками. Если перемычки отсутствуют, то их надо поставить — они должны идти в комплекте. Если же их нет, то нужно изготовить из провода соответствующего сечения.

К вилке кабель подключаем по такой же схеме как и к розетке.

Подключать к однофазной сети панель мощностью более 3,5 кВт нежелательно. Например у нас в городе потребляемая мощность квартиры или домовладения ограничена вводным автоматическим выключателем 25 А. Это соответствует потребляемой мощности 5,5 — 6 кВт.

Поэтому индукционные варочные панели мощностью от 3,5 кВт желательно подключать к трёхфазной сети.

Но если всё же вы приобрели прибор мощностью 5,5 кВт и выше, то путем настройки панели нужно исключить возможность включения всех конфорок одновременно.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

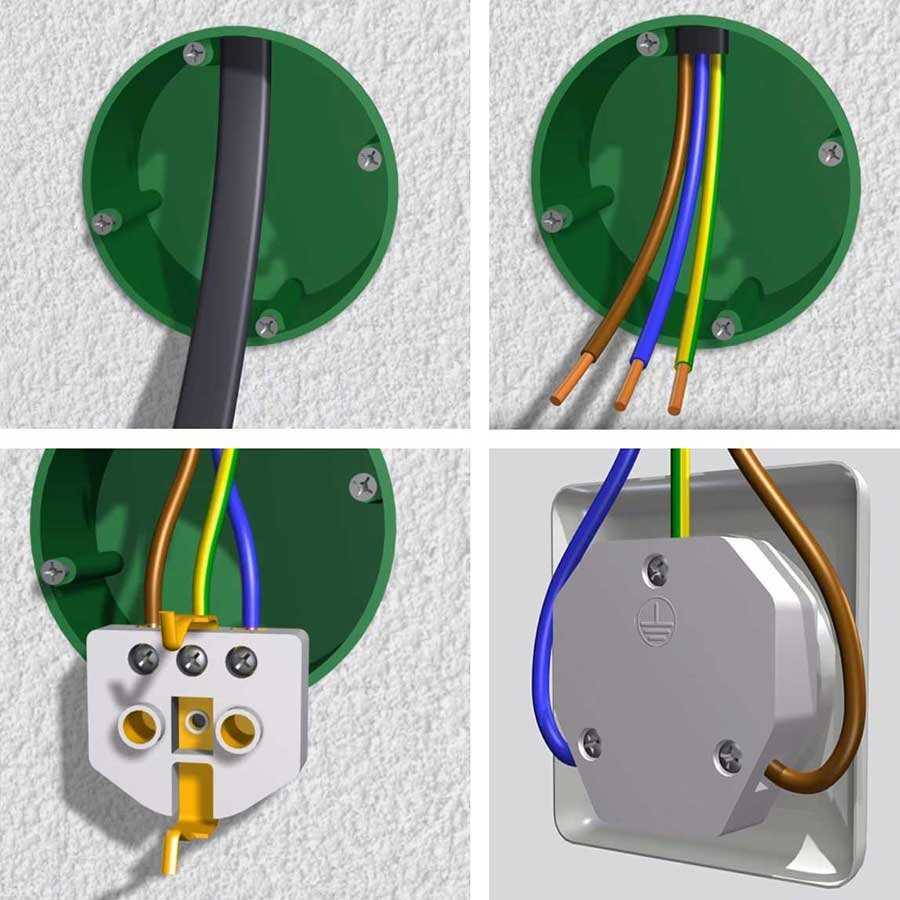

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

Фаза L подсоединяется на клемму L духового шкафа;
Ноль N подключается на клемму N;
Защитный проводник PE – на клемму PE.

Рейтинг лучших индукционных варочных панелей

Индукционные панели на четыре конфорки экономно расходуют электрическую энергию. Они отличаются высокой безопасностью. При хорошем обращении и уходе прослужат не один год. Представленный ниже обзор 4-х конфорочных приборов поможет определиться с выбором оптимальной модели.

Electrolux EHH 56240 IK

Модель со стеклокерамической поверхностью и передним расположением панели управления. Есть сенсорные переключатели, кнопочное управление, кнопка блокировки панели, защитное отключение, индикатор остаточного тепла.

Electrolux IPE 6453 KF

Прибор с передним расположением панели, сенсорными переключателями и слайдерным типом сенсорного управления. Есть кнопка блокировки панели, таймер конфорок, защитное отключение, индикатор остаточного тепла. Автоматическая функция – распознавание наличия посуды.

Haier HHX-Y64NFB

У модели расположение панели управления – спереди, переключатели – сенсорные, тип управления – кнопочный. Есть индикатор остаточного тепла, защитное отключение, кнопка блокировки панели, таймер конфорок.

Bosch PUE611FB1E

Техника линейки Serie 6 с передним расположением панели управления. У нее сенсорные переключатели, кнопочный тип сенсорного управления. Есть звуковой таймер с отключением конфорок, кнопка блокировки панели, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

Weissgauff HI 641 BSC

Прибор с передним расположением панели управления, сенсорными переключателями, слайдерным управлением. Есть кнопка блокировки панели, звуковой таймер с отключением конфорок, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.

Требования электробезопасности при подключении

Самой главной частью ответа на вопрос: «как подключить варочную панель?» будет правильный расчет электропроводки, и ее защита. Если проводка в квартире не способна выдерживать подобные нагрузки, то при попытке эксплуатации варочной панели будет выбивать вводный автоматический выключатель, а в случае установки автомата с завышенным номиналом, провода перегреются и станут причиной пожара.

Следы возгорания перегруженной электропроводки

Поэтому, если нет возможности переделать старую электропроводку под возрастающее энергопотребление, нет смысла приобретать дорогостоящую варочную поверхность. Даже самая качественная и экономичная варочная панель от мировых лидеров (Electrolux, Bosch, Hansa) не сможет правильно работать, если защитный автомат будет постоянно выбивать от перегрузок.

Обустройство электропроводки для кухни подробно описано в предыдущей статье, но стоит упомянуть основной тезис – для подключения мощных электрических приборов (электроплит, духовых шкафов, варочных панелей) следует проложить отдельные линии от вводного распределительного щитка квартиры, защищенные автоматическими выключателями.

Вводный распределительный квартирный щиток

Площадь поперечного сечения медных проводников должна быть не менее 4мм². Выбор кабеля по току и мощности также подробно описан на данном ресурсе. Сама электропроводка в квартире или в частном доме должна иметь заземление по схеме TN-S или TN-C-S.

О выборе автоматических выключателей по мощности энергопотребления и о подборе УЗО подробно рассказано в предыдущих статьях.

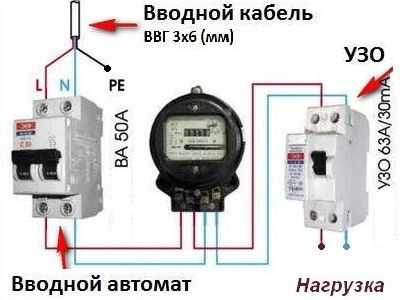

Типичная схема подключения автоматического выключателя и УЗО

Варочная панель может подключаться неразрывным проводом, идущим от щитка к клеммам подключения напрямую. При этом электропроводка может быть скрытой с выводом наружу, или открытой, с специально проложенным кабелем по стене. Если предполагается частая перестановка, отключение панели (или другие причины), то потребуется установка специальной розетки.

Силовая розетка

Важным этапом подключения варочной поверхности к электрической сети является выбор и установка силовой розетки и штепсельной вилки. Выбор силового штепсельного соединения производится по номинальному току и не зависит от типа варочной панели, которые бывают независимыми или комбинированными с другими электронагревательными приборами (духовой шкаф, гриль, фритюрница и т д)

Мощная силовая вилка с розеткой

Силовая розетка должна иметь три вывода для однофазной сети и пять выводов для трехфазной. Конструкция и разновидность принципиального значения не имеют – главное, чтобы штепсельное соединение выдерживало протекающий ток. Описание силовой розетки и подсоединение проводов описано в статье о подключении электроплит.

Пример силовой розетки на три фазы

Длина провода от розетки до варочной панели должна быть достаточной, чтобы было удобно подключить клеммы питания. Кабель для подключения должен быть гибким, многожильным, и иметь поперечное сечение жил не менее, чем у проводки. Чтобы мелкие жилки гибких проводов не разрушались при подключении, их опрессовывают при помощи специальных втулочных наконечников.

Специальный наконечник для опрессовки окончаний многожильных проводов

Если устанавливается комбинированная плита (электрический духовой шкаф и индукционные нагреватели поверхности), то подключается варочная панель от клемм духовки.

Отрезок гибкого трехжильного кабеля для подключения панели

Подключение варочной панели к электросети должно быть максимально безопасным – кабель, спрятанный внутри кухонного гарнитура не должен соприкасаться с горячими поверхностями других электроприборов. Также следует избегать сжатия и перегибов кабеля

Важно не перепутать выводы вилки и розетки, поэтому их нужно подключить согласно обозначению клемм или по общепринятому стандарту, как показано ниже:

Предназначение выводов силовой розетки

Частые ошибки

Нередко после подключения варочная панель начинает работать неправильно. Причиной может быть случайное нажатие не тех кнопок, пролившаяся на сенсоры вода или выставленная опция защиты от детей.

Случается, что вместо 4 конфорок работают 2, а у остальных высвечивается буква Н. Надо внимательно прочитать документацию. Причина связана с блокировкой 3-х фазного прибора при однофазном подключении.

Из-за неправильного монтажа и подключения варочная панель может сломаться или даже привести к возгоранию.

Это происходит по ряду причин:

Духовой шкаф и плитка подключены от распределительного щитка к общей распределительной коробке без выделенной линии.
Для мощной варочной панели взят кабель меньшего сечения.
Подключение проведено через простой автомат с тепловым расцепителем, при этом не поставлен УЗО либо дифференциальный автомат.
На одной из клемм нет фазной перемычки. Если этот контакт участвует в подаче напряжения, то панель не будет включаться или половина конфорок не сможет работать.

Безопасное использование любого вида варочных панелей напрямую зависит от правильно выбранного и подсоединенного к электросети шнура. Эта кухонная техника надежная, но не вечная. Со временем может возникнуть необходимость приобрести новый прибор, поэтому изначально рекомендуют прокладывать электрический кабель с запасом сечения. Он в последующем сможет безопасно питать более мощную встраиваемую панель. Если подключение варочной панели к электроснабжению выполнено должным образом с использованием нужного инструмента, то кухонное оборудование будет работать исправно. Для проведения работ по установке оборудования в распределительный щиток и прокладка отдельной линии питания требует наличия у человека более высокой квалификации.

10 самых продаваемых варочных панелей этого года

Как встроить духовой шкаф: этапы

Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.

Подготовка инструмента и вспомогательных материалов

В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:

дрель с набором сверл и фрез;
отвертка или шуруповерт;
изолента;
стандартные соединительные клеммы для проводов;
нож;
вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.

Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.

Позаботьтесь о наличии розетки для подключения духового шкафа

Подготовка рабочего места

Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:

предусмотреть соответствующее отделение при заказе кухонного гарнитура;
приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
выделить подходящий отсек в уже имеющейся мебели;
внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.

О величине оставляемых зазоров речь шла ранее.

Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую

Установка

Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.

Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера

В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации

Подключение

Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:

напрямую;
через соединение вилка-розетка.

Маркировка кабелей электрической духовки

В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.

В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет

Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются

Следует избегать прямого контакта алюминия и меди

Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди

Профессионалы используют пайку или винтовые зажимы

Профессионалы используют пайку или винтовые зажимы.

Проверка работоспособности

Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.

После монтажа нужно обязательно запустить духовку

Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.

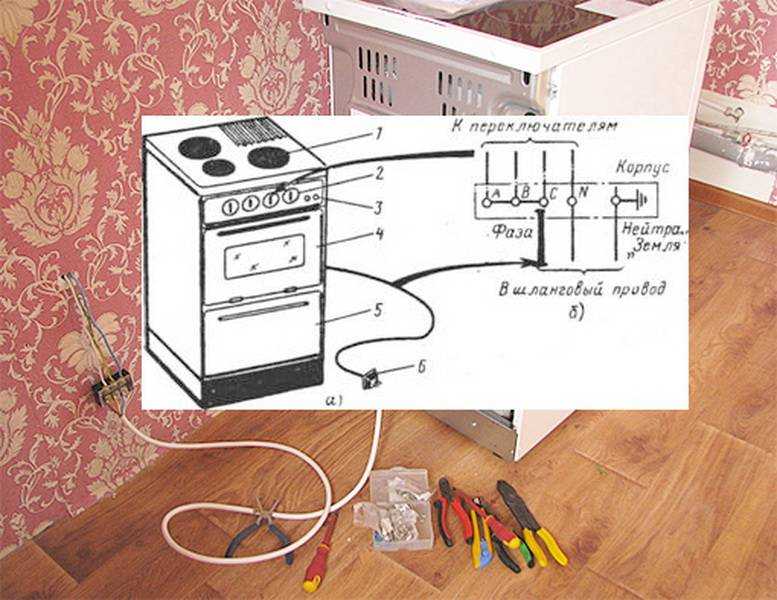

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Общие понятия подключения техники

Бытовая техника для кухни, которая питается от электросети, для приготовления вкусного обеда без особых проблем обладает достаточно большой мощностью. Наименьшее потребление составляет 2,5 кВт. Но порой необходимо подключить в сеть прибор до 10 кВт. Поэтому, согласно современным требованиям электробезопасности, к подобным потребителям в квартире необходимо подводить отдельную линию питания от щитка.

Розетка для потребует автономного от духового шкафа подсоединения к общей сети. Важную роль в процессе обустройства кухонного оборудования играют характеристики, присущие конкретно взятой технике. Варочные панели могут быть однофазные, трехфазные и обладают различной мощностью.

Обычно в комплект поставки не входит вилка. Даже провод может отсутствовать при продаже техники. Поэтому существует возможность подключать ее сразу в щиток или просто в автомат. Однако некоторые владельцы дома решают все же поступить по-другому и провести работы несколько более сложным способом.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

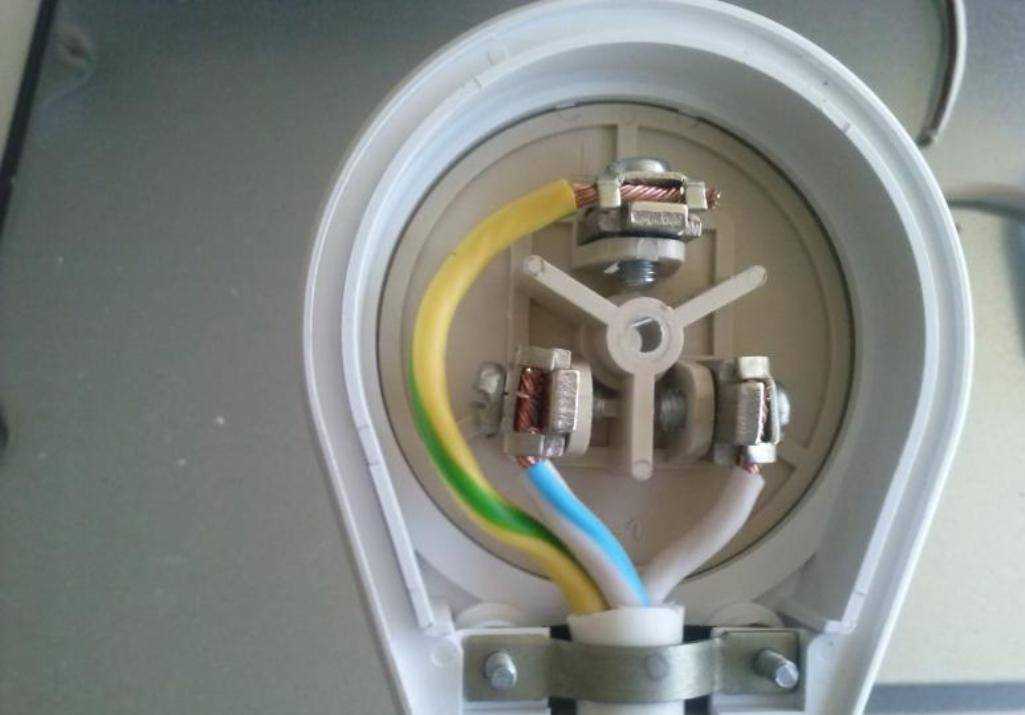

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила

Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

О подключении варочной панели к электросети при помощи 3 проводов

Тем, у кого все-таки есть дополнительные фазные линии, остается лишь грамотно присоединить их к устройству

В редких случаях, когда конфигурация штепсельного разъема совпадает, важно убедиться в правильности подключения

Клеммник или контактная группа находится с нижней стороны варочной панели

Открыв крышку, закрепленную 4 винтами, важно обратить внимание на цвета изоляции кабельных жил и обозначения клеммных зажимов

Заводская сборка предусматривает подключение контактов сетевого шнура по международным стандартам. Цифрами 1, 2, 3 помечены контакты присоединения фазного тока. Буква N или цифра 0 соответствует контакту нейтральной, или нулевой, линии. Заземление обозначается характерным символом в виде нескольких штрихов, сужающихся книзу.

Белый или коричневый цвет изоляции соответствует фазам, синий — нейтрали, а «земля» будет желтого или желто-зеленого оттенка.

Если на заводе-изготовителе ошибка практически исключена, то в розетке на кухне вполне может скрываться «сюрприз». Во избежание короткого замыкания и других неприятностей лучше заглянуть под крышку стеновой розетки и убедиться в абсолютном соответствии международным стандартам.

Стеновую розетку желательно заменить на более надежную и практичную клеммную барьерную коробку. Это еще одна возможность спокойно разобраться в цветах и символах и правильно подключить бытовую технику.
