Устройство и монтаж распределительной коробки

Порядок выполнения работ

Процедура установки изделия выполняется в два этапа. Сначала производится монтаж самой коробки, затем потребитель должен правильно подключить все провода.

Закрепление коробки

Устанавливать изделие надо по следующему алгоритму:

1. Установка девайса выполняется там, где вводится магистральный кабель. Подготовьте место для монтажа изделия. Если оно будет скрытным, то в стене надо проштробить углубление нужного размера. В зависимости от метода крепления изделия сделайте отверстия в стене для фиксации распредкоробки.
2. Электроцепи выходов питания для подключения переключателей, розеток и источников освещения надо провести в распредкоробку с запасом около 5-7 см. Сюда же выводятся кабели для питания газовых котлов, систем кондиционирования, бойлеров и т. д.
3. После укладки выполняется маркировка кабелей. Это надо сделать для того, чтобы в случае ремонта проводки вы знали, за что отвечает конкретный провод.

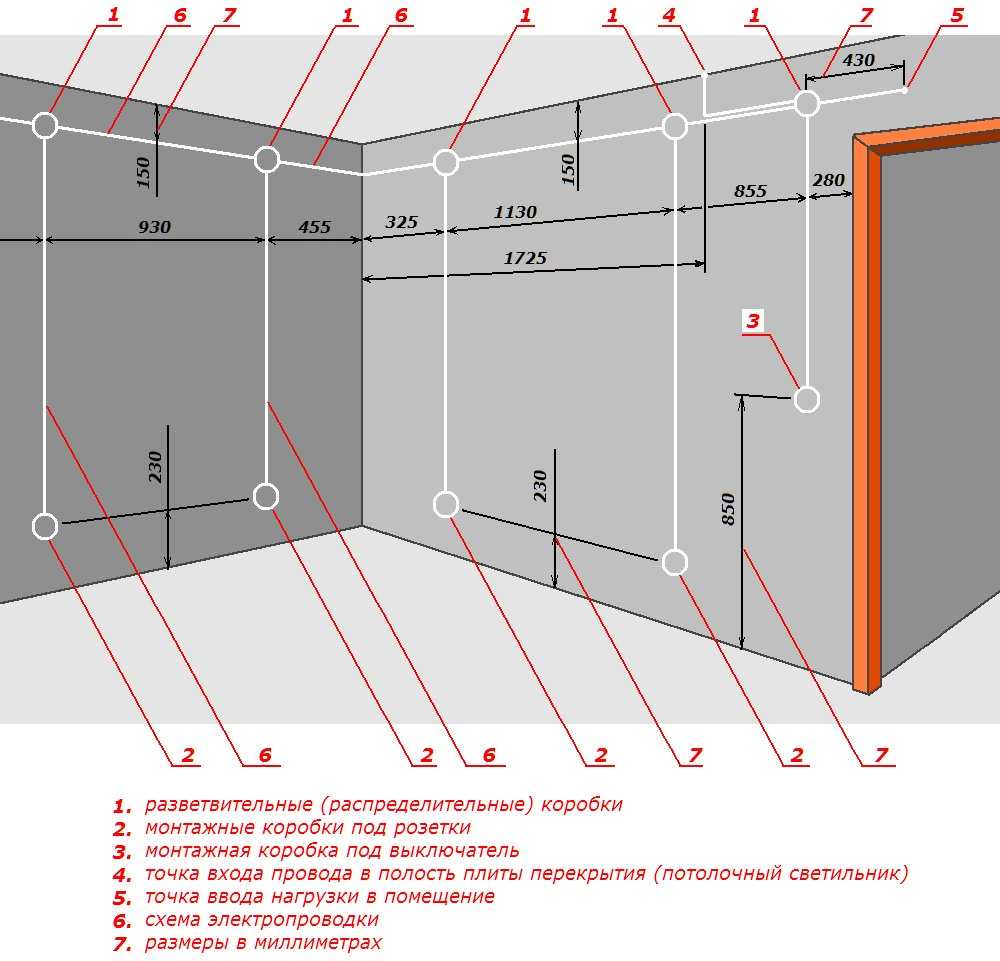

4. Когда кабели будут помечены, их схему установки следует перенести на общий план электросети комнаты или дома. На схеме надо указать номер и особенности ввода, если это требуется.
5. После монтажа изделия производится подсоединение всех контактов к коробке. Места скруток электроцепей надо обработать изолентой либо установить на них специальные защитные колпачки. После этого скрутки нужно утопить внутрь.
6. Крышка устройства закрывается и фиксируется. На завершающем этапе выполняются внешние работы по креплению с помощью штукатурки либо шпаклевки.

Соединение проводов

Процедура соединения электроцепей:

1. С концов электроцепей с помощью канцелярского ножа надо удалить около 2 см изоляционного слоя. Если вы укладываете провода, обладающие двойной изоляцией, то с внешнего слоя нужно удалить около 5 см.
2. Соединение электроцепей осуществляется в соответствии с цветом, этот вариант считается самым удобным и простым.
3. Используя пассатижи или другой аналогичный инструмент, надо обжать скрутки. Затем их можно заизолировать или установить сверху защитный колпачок.
4. Если на изделии есть монтажные разъемы, то установка производится посредством зажима. Чтобы сделать это, следует прижать провод конкретного цвета к пластине изделия. После соединения электроцепи надо проверить и установить в устройство. Если все работает, то крышка закрывается.

Мы описали процесс скрутки проводов, но есть и другие варианты, к примеру, пайка:

1. Для скрепления электроцепей методом пайки кабели надо оголить. Следует снять 2 см изоляционного слоя.
2. Готовится паяльник с расходными материалами.
3. Металл на кабелях обезжиривается.
4. Начинается процедура пайки. Для этого паяльник надо разогреть.
5. Когда процесс будет завершен, нужно подождать несколько минут, пока соединение остынет.

Также провода можно заварить, этот вариант более актуален для соединения электроцепей, обладающих большим диаметром сечения. Перед выполнением задачи пользователь должен подготовить электроды, а также сварочное оборудование. Сварка кабелей проводится в очках и перчатках, электричество в доме должно быть выключено

Когда провода будут сварены, их придется дополнительно спаять и осторожно обстучать, чтобы убрать лишний металл

«Дядюшка АУ» в ролике рассказал о нюансах соединения и правильном подключении электроцепей в распределительном устройстве.

Сравнение электромонтажа с коробкой и без

Вариант без коробок обычно проще и менее трудоемкий для электрика, поэтому может оказаться, что использование схем в виде двойных шлейфов обойдется заказчику почти так же, как монтаж с ящиками.

Нужно всего несколько выключателей в одном месте, чтобы вся стена была покрыта двойными проводами. Повесить в этом месте картину, не повредив электросеть будет непросто.

При безкорпусной установке провода соединяются между собой с помощью специальных разъемов. Многие электрики сомневаются в долговечности такого подключения – особенно при большой нагрузке на цепь, что означает, что питание подключенного устройства или освещения прерывается. Поэтому электромонтаж без коробок более подвержен повреждениям, чем с ними.

Неисправность электросети с распределительной коробкой можно быстро устранить, потому что все кабельные разъемы находятся в коробках и легко доступны.
Безбоксовые установки нельзя проверить сразу после их монтажа, то есть до оштукатуривания стен и установки аксессуаров в виде ламп, розеток и выключателей. Таким образом, пока строительство не будет завершено, нет уверенности в том, что электромонтаж был проведен должным образом.

Важно просто найти хорошего электрика, который выберет подходящие сечения проводов для отдельных цепей и спрогнозирует расположение всех электрических точек, которые необходимы внутри и снаружи дома, чтобы избежать возможных неисправностей. Еще больше об электромонтаже в жилых и нежилых помещения, а также о черновых и чистовых электромонтажных работах, замене электропроводки, подключении электричества в помещениях, вы можете узнать на нашем специализированном сайте “Электромонтаж”

Еще больше об электромонтаже в жилых и нежилых помещения, а также о черновых и чистовых электромонтажных работах, замене электропроводки, подключении электричества в помещениях, вы можете узнать на нашем специализированном сайте “Электромонтаж”

Преимущества клеммной коробки

Клеммная коробка представляет собой соединитель, который предназначен для размещения в небольшом пространстве. Это может быть экономичным вариантом по сравнению с другими типами разъемов и поможет вам избежать повторной проводки всей вашей системы позже. Клеммная колодка также может сэкономить время по сравнению с другими типами подключаемых устройств, поскольку она значительно упрощает подключение проводов. Однако клеммная колодка подходит только для основной проводки.

Одним из основных преимуществ клеммной колодки является ее быстрая и простая установка. Еще одним преимуществом является то, что он рассчитан на множество проводов. Это делает его пригодным для больших взаимосвязей. Еще одним преимуществом клеммной колодки является то, что она недорогая по сравнению с другими разъемами. Это также экономит время. Поскольку вы можете подключить два провода с помощью одной и той же клеммной колодки, вам не нужно беспокоиться о переподключении устройства.

Клеммная коробка обеспечивает безопасность, так как вы можете легко заземлить провода в коробке. Он поставляется с выключателями-убийцами, а также с пальцевыми соединениями для дополнительной безопасности.

Как правильно пишется Распаячная коробка

На вопрос о том, как правильно пишется слово «распаячная коробка», правильным ответом будет «распаечная коробка». В данном случае, слово «распаечная» обозначает способ соединения проводов в электротехнике, а не «распаемая». Ошибочное написание «распающая» объясняется возможным влиянием на формирование слова производных слов, например, «распаивание». Также, возможно, это объясняется путаницей в произношении слова, так как звук «е» и «я» достаточно близки по звучанию. Однако, чтобы избежать ошибок и использовать правильную терминологию в области электротехники, нужно запомнить, что правильное написание слова «распаечная коробка».

Простые способы установки подрозетников

Энергоснабжение любого помещения должно обеспечивать возможность оперативного подключения электроустановок (в том числе бытовой техники). Для этого применяются розетки, размещенные на стенах. Поскольку подключение розеток к силовому кабелю должно быть надежным и безопасным, Правила устройства электроустановок (ПУЭ) предписывают наличие для каждой розетки корпуса, обеспечивающего защиту от поражения электрическим током. Розетки, исполненные для навесного монтажа (включая уличный) имеют собственный корпус, удовлетворяющий мерам безопасности. Для устройств, встраиваемых в стену предусмотрена установка подрозетников.

Монтажные коробки для розеток выполняют несколько функций

• Конструкционную: коробочка должна быть прочно зафиксирована в стене, и надежно удерживать саму розетку.
• Электробезопасность. Коробки для кирпичных, бетонных и гипсокартонных стен выполняются из диэлектрических материалов, и предотвращают попадание электрического потенциала с контактов на несущие конструкции.
• Кроме того, защищенной оказывается и сама розетка. Внутрь корпуса не проникает влага, пыль, и посторонние предметы.
• Пожарная безопасность. При возникновении возгорания внутри розетки, пламя не проникает за пределы подрозетника.
• Эстетическая составляющая также присутствует. При монтаже подрозетников в кирпичной или бетонной стене, посадочное место выглядит аккуратно. Вокруг розетки получается ровная поверхность.

Соединение проводов в электрических распределительных коробках

Наверное, не стоит говорить о том, что распределительные коробки для электроразводки зданий – это неотъемлемая часть электрической схемы. И все равно, будет нелишним еще раз напомнить, что электрические распределительные коробки – это специальные пластиковые контейнеры, имеющие прямоугольную или круглую формы и закрывающиеся крышкой из того же пластика. Основное их назначение – коммутация, то есть соединение, участков (шлейфов) электрической разводки в одном месте.

Понятно, что электричество до потребителей доводится через провода, которые соединяют их с распределительным щитом. При этом основное требование разводки – это равномерное распределение тока по потребителям, а соответственно и по участкам. Поэтому в каждом помещении есть несколько участков, которые питают группу или отдельных потребителей электроэнергии. А так как участков несколько, то это значит, что они где-то должны обязательно соединяться. Именно в таком месте и устанавливается распределительная коробка. Именно в них и производится соединение проводов.

Но специалисты уверяют, что это не основная цель электрических распределительных коробок. В основе их монтажа лежит, как не странно, пожарная безопасность эксплуатации электрической схемы здания, а соответственно и всего самого строения. Необходимо отметить, что соединение проводов во всей разводке считается самым ненадежным местом. Нередко скрутки нагреваются, прогорает изоляция, что иногда доводит до возгораний и пожаров. Так вот распределительная коробка – это своеобразный защитный барьер, который обеспечивает требования пожарной безопасности

Ну, и плюс второстепенная функция, которая также является немаловажной, это эстетическая сторона дела. Скажем прямо, открытые скрутки или клеммные элементы на стене – непрезентабельный внешний вид

Что касается типового ряда распределительных коробок, то их всего два:

1. Внутренние, используемые для внутренней разводки проводов. Такая электрическая распределительная коробка устанавливается в стену, снаружи видна лишь ее крышка.

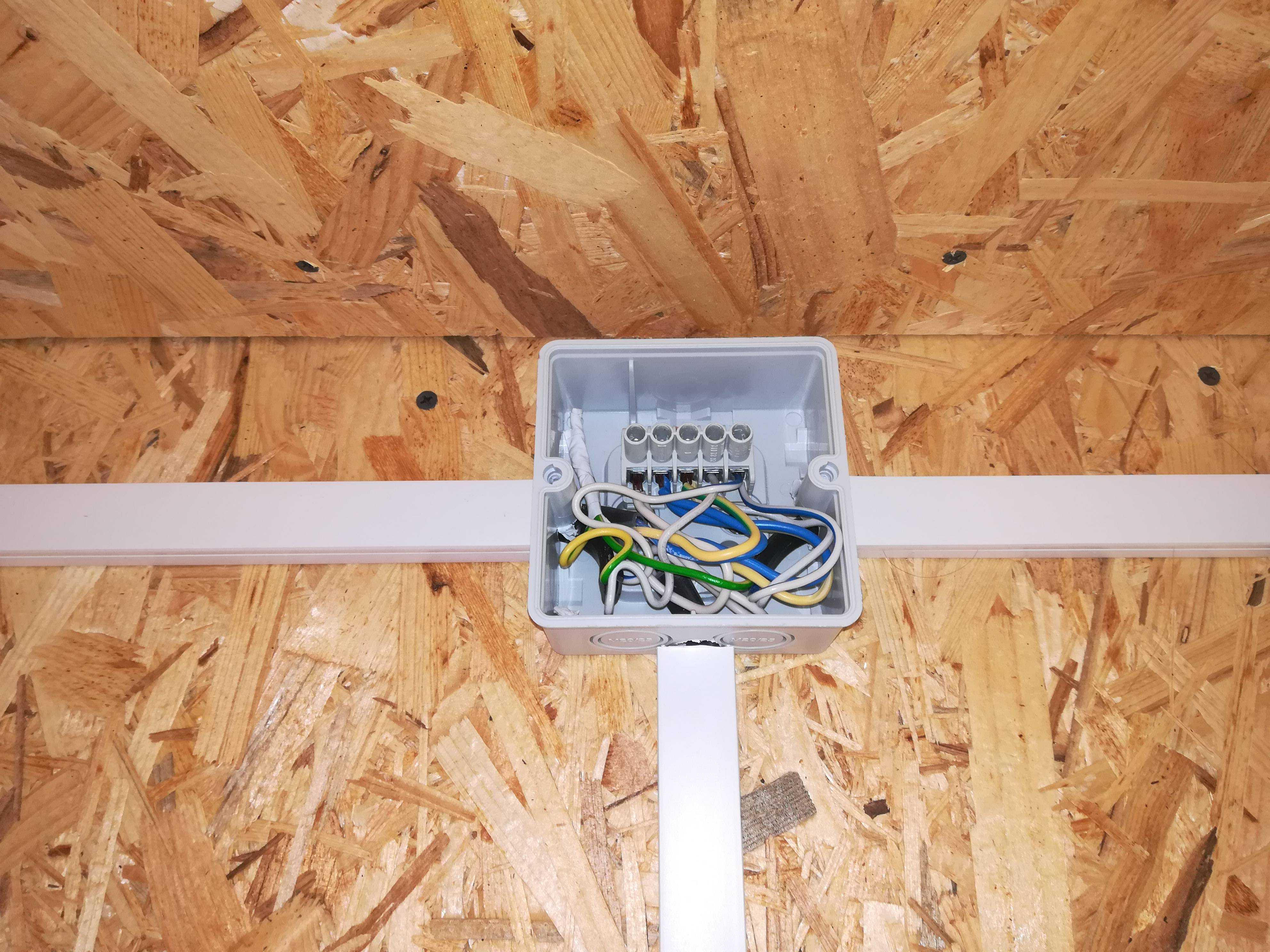

2. Накладные. Такие устройства монтируются поверх стены и используются для открытой электропроводки.

Распаячная коробка и распределительная

Распаячная коробка – это устройство, которое используется для соединения проводов и создания точек отвода в электропроводке. Она обычно имеет отдельные отверстия или клеммы для каждого провода, что облегчает проведение идентификации и ремонта. Распаячная коробка также может содержать различные устройства защиты, такие как предохранители или автоматические выключатели, для обеспечения безопасности и предотвращения перегрузки.

С другой стороны, распределительная является узлом, в который подключаются провода от источника электропитания, а затем отводятся провода в различные потребители. Она обычно имеет большее количество отверстий или клемм, поскольку ее главная функция – это распределение электроэнергии по системе. Распределительные могут быть как однофазными, так и трехфазными, в зависимости от типа сети и требований.

Использование распаячных коробок и распределительных устройств позволяет обеспечить безопасность и эффективность электроустановок, а также упростить их эксплуатацию и обслуживание.

Преимущества распаячной коробки:

• Облегчает соединение и разъединение проводов;
• Позволяет создавать точки отвода для подключения различных устройств;
• Улучшает идентификацию проводов и обслуживание системы;
• Предоставляет защиту от перегрузки и короткого замыкания.

Преимущества распределительного устройства:

• Обеспечивает эффективное распределение электроэнергии;
• Упрощает подключение и отключение потребителей;
• Позволяет создавать различные группы нагрузок;
• Обеспечивает безопасность и предотвращает перегрузку сети.

В зависимости от конкретных требований электроустановки, может потребоваться использование как распаячной коробки, так и распределительного устройства. Комбинированное применение этих устройств позволяет создать надежную и эффективную электропроводку.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Зачем нужна распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

Классификация

По форме

1. Квадратная.

2. Прямоугольная.

Применяются при наличии множества проводов.

3. Круглая.

Используются в бетонных перекрытиях или при незначительном числе кабелей.

По способу установки

1. Открытый (наружный) монтаж.

Коробки внутри стены не монтируются, а закрепляются на поверхности при помощи крепёжных устройств. Как правило, устанавливаются в помещениях на производстве, потому что некрасиво смотрятся. Однако при этом обеспечивается быстрый доступ к проводке. Монтаж отличается простотой и удобством.

2. Скрытый (внутренний) монтаж.

Обычно используются при строительстве в жилых строениях для разводок кабелей. В стене заранее готовится выемка, куда монтируется конструкция. Если у коробки декоративная крышка, то штукатуркой не закрывается и сохраняется доступ к электрическим соединениям. Кроме того, не нарушается интерьер. Монтаж коробки в стене обеспечивает надёжность, безопасность и долгий срок службы.

3. Монтаж в гипсокартон.

По материалу

1. Металлические.

Изделия из лужёной листовой стали или алюминиевых сплавов применяются на производстве или в общественных местах при установке открытым способом. В домашних условиях применяются не часто, например, при необходимости распределить проводку в подсобном помещении или гараже.

2. Пластиковые:

• полипропиленовые;
• полиамидные;
• фторопластовые.

Достоинства:

• надёжная изоляция;
• стойкость к механическим воздействиям и коррозии;
• огнеупорность и невосприимчивость к химическим реагентам;
• небольшой вес;
• невысокая цена.

По комплектации

1. Без наполнения.

Конструкция состоит из корпуса с крышкой. По мнению профессионалов, при самостоятельной прокладке электропроводки лучше всего использовать именно такой вариант.

Достоинства:

• соединение проводников можно выполнить любым вариантом;
• правильный монтаж не позволяет контактам разбалтываться.

2. С клеммами.

Быстрое соединение проводов при помощи зажимов упрощает монтажные работы. Однако на объектах с повышенной влажностью такие модели не ставятся из-за постепенного окисления клемм.

1. Минимальное с двумя вводами.

2. Максимальное с более двадцатью вводами.

По классу защиты

1. Обычные.

Для монтажа в сухих помещениях при прокладке электросетей напряжением 220В. Крышки и вводы уплотнителями не оснащаются.

2. Пылезащищённые.

Более продвинутая конструкция, оборудованная уплотнителем для предотвращения попадания пыли внутрь контейнера. Устанавливаются на предприятиях, где образуется много пыли.

3. Брызгозащищённые.

Уплотнители ставятся на крышке и в отверстиях для создания надёжной герметичности. В домашних условиях практически не применяются из-за чрезмерной защиты. Как правило, устанавливаются на химических предприятиях с высокой концентрацией паров.

4. Жаропрочные.

Оборудованы специальными зажимами для надёжного прилегания проводников и предотвращения искрений в контактах. Используются

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

• накладные, которые устанавливаются снаружи на стену;
• внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

• круглые;
• квадратные;
• прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Назначение разветвительных коробов

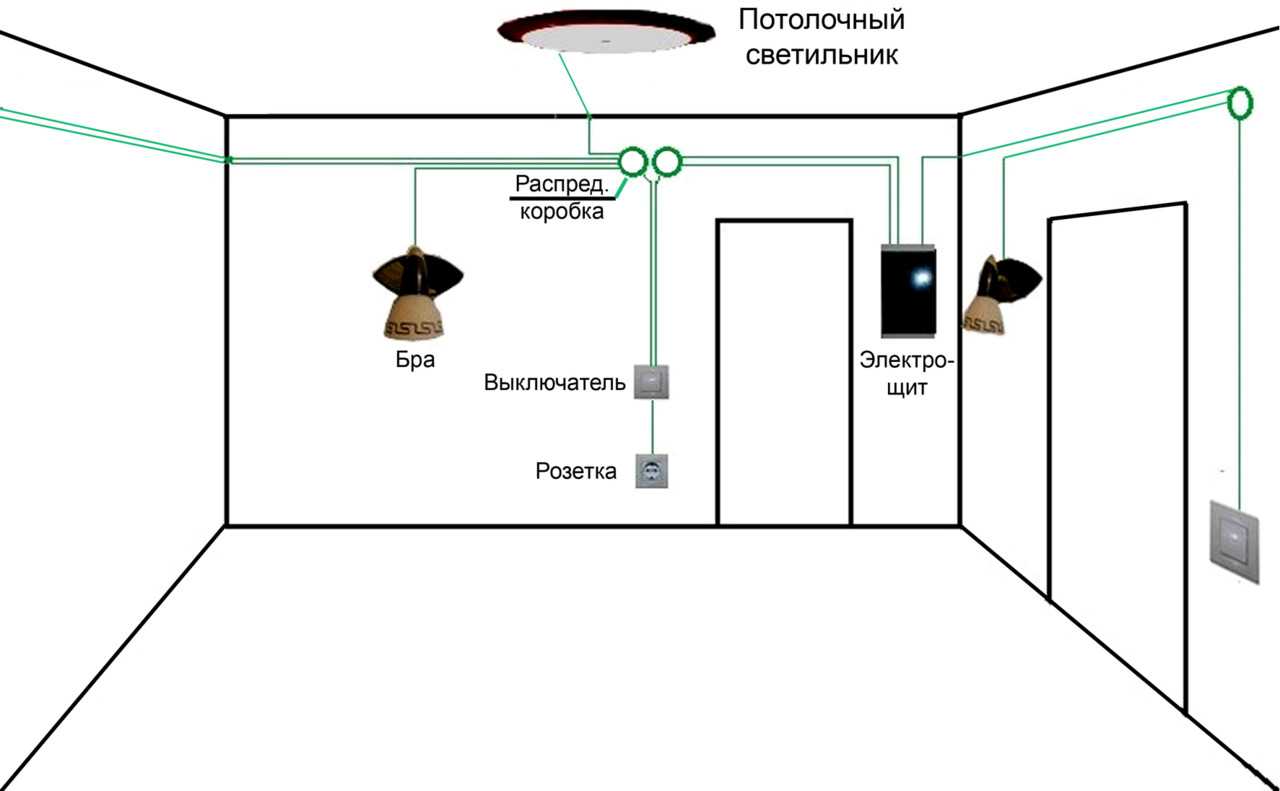

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Выводы

Распаячная коробка и распределительная коробка имеют различное назначение в электрической сети. Распаячная коробка предназначена для соединения нескольких проводов, а распределительная коробка — для управления или контроля электрического тока. При работе с электропроводкой необходимо обеспечивать безопасность, используя проверенные инструменты и стандарты безопасности.
