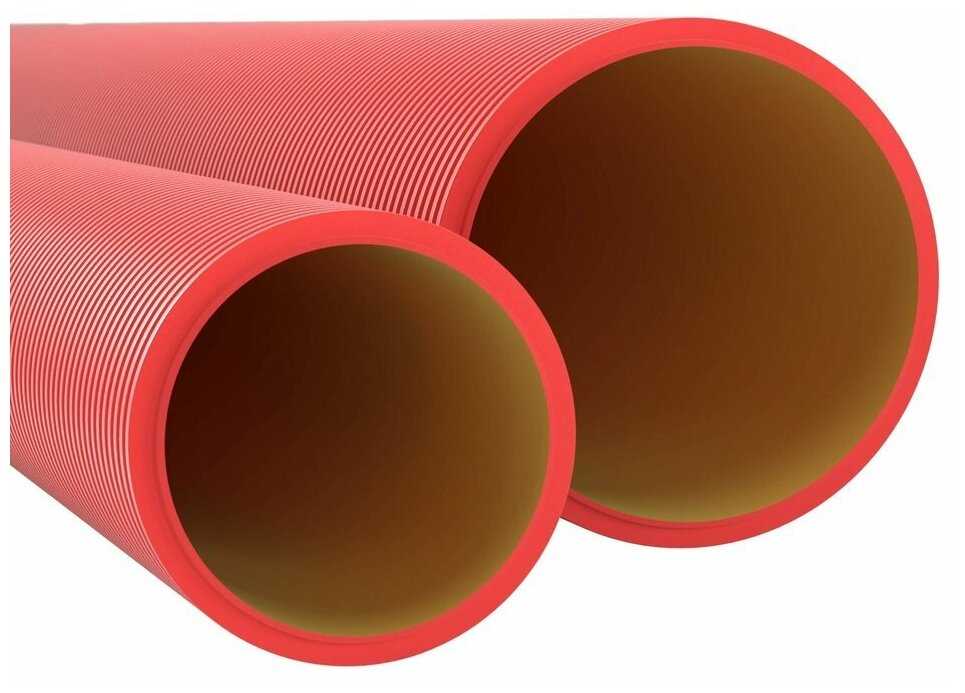

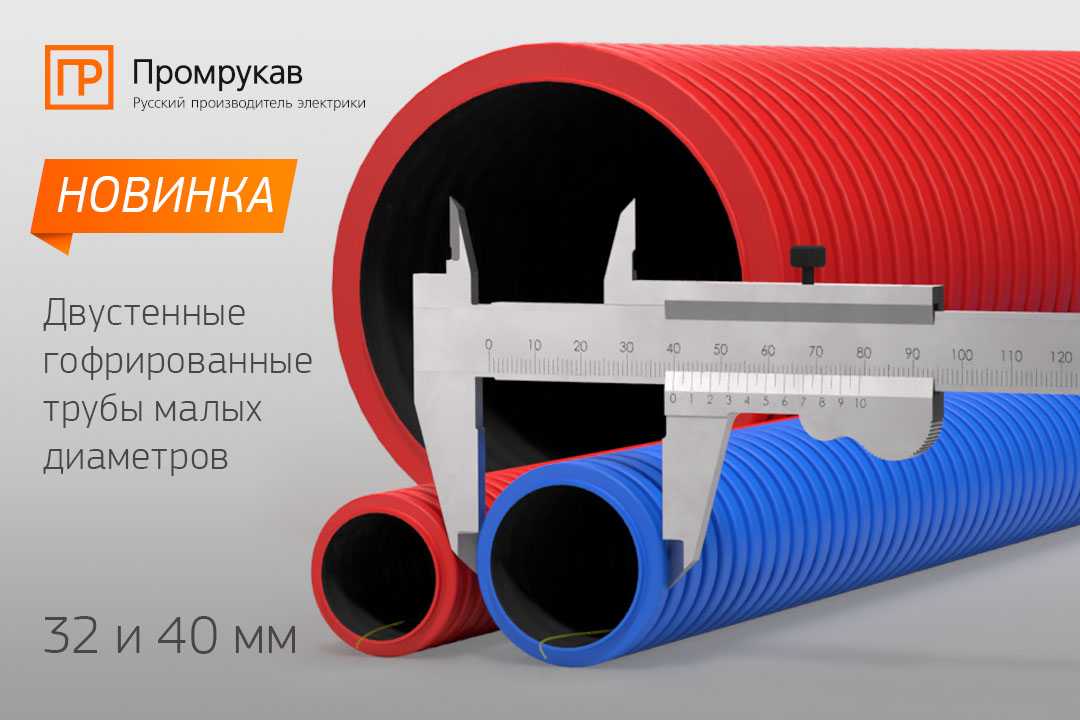

Двустенные гофрированные трубы

Особенности синей пнд трубы

Одной из главных преимуществ синей пнд трубы является ее высокая прочность. Она способна выдерживать значительные нагрузки и долговечна, что позволяет использовать ее даже при строительстве подземных коммуникаций.

Синяя пнд труба также обладает хорошей устойчивостью к воздействию химических веществ и различных агрессивных сред. Это предотвращает повреждения и коррозию, что значительно увеличивает срок ее службы.

Еще одним преимуществом синей пнд трубы является ее легкость и удобство монтажа. Она имеет небольшой вес, что упрощает транспортировку и установку. Благодаря гладкой поверхности, трубу легко соединять между собой без использования специальных инструментов.

Преимущества синей пнд трубы:	Описание
Высокая прочность	Способна выдерживать значительные нагрузки и долговечна
Устойчивость к химическим веществам	Предотвращает повреждения и коррозию
Легкость и удобство монтажа	Небольшой вес и простота соединения

Основные характеристики синих труб ПНД

Синие трубы ПНД (полиэтилен низкого давления) имеют ряд ключевых характеристик, которые делают их привлекательным выбором для различных инженерных задач:

1. Прочность и долговечность. Синие трубы ПНД способны выдерживать большие нагрузки и давления, что делает их надежными для использования в различных условиях и приложениях. Кроме того, они обладают высокой устойчивостью к воздействию агрессивных сред, таких как химические вещества и соли.

2. Гибкость и легкость монтажа. Синие трубы ПНД гибкие и просты в установке, что позволяет экономить время и усилия при проведении работ. Они могут быть подогнаны под нужную форму без использования дополнительных инструментов.

3. Устойчивость к коррозии. Полиэтилен не подвержен коррозии, поэтому синие трубы ПНД не требуют специального обслуживания и могут использоваться в условиях высокой влажности без риска повреждения.

4. Гигиеничность. Синие трубы ПНД изготавливаются из экологически чистого материала, который не выделяет вредных веществ и не взаимодействует с водой или продуктами питания. Это обеспечивает сохранность качества транспортируемых жидкостей и предотвращает размножение бактерий в системе водоснабжения.

5. Широкий спектр применения. Синие трубы ПНД могут использоваться в различных отраслях, включая водоснабжение, канализацию, газоснабжение, сельское хозяйство, строительство и другие. Это делает их универсальным и экономически эффективным решением для различных инженерных систем и сооружений.

Синие трубы ПНД обладают множеством преимуществ, которые делают их оптимальным выбором для многих инженерных задач

Важно учесть все основные характеристики при выборе материала для конкретного проекта

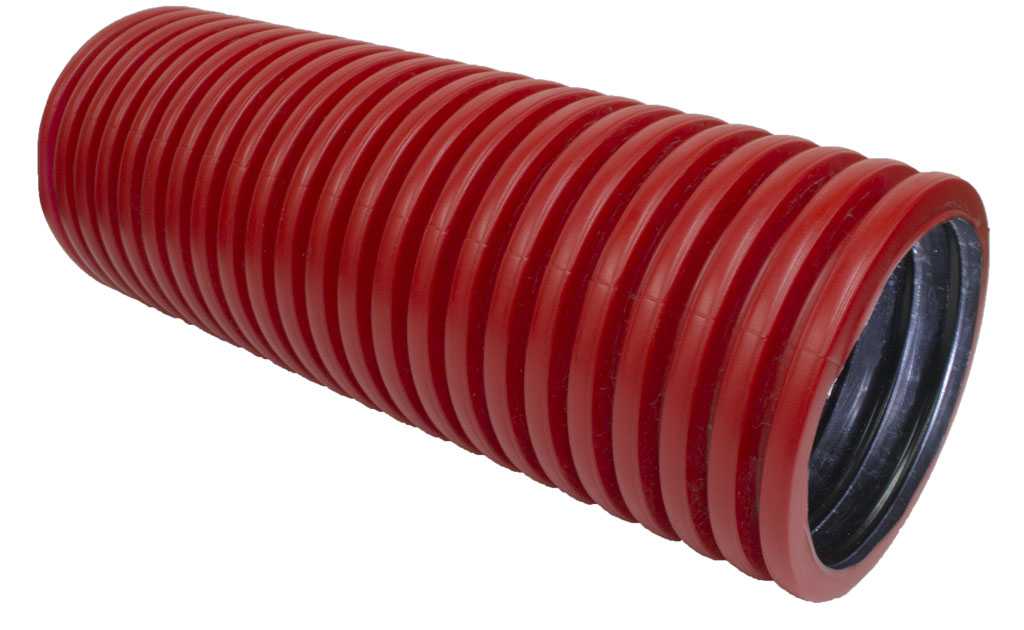

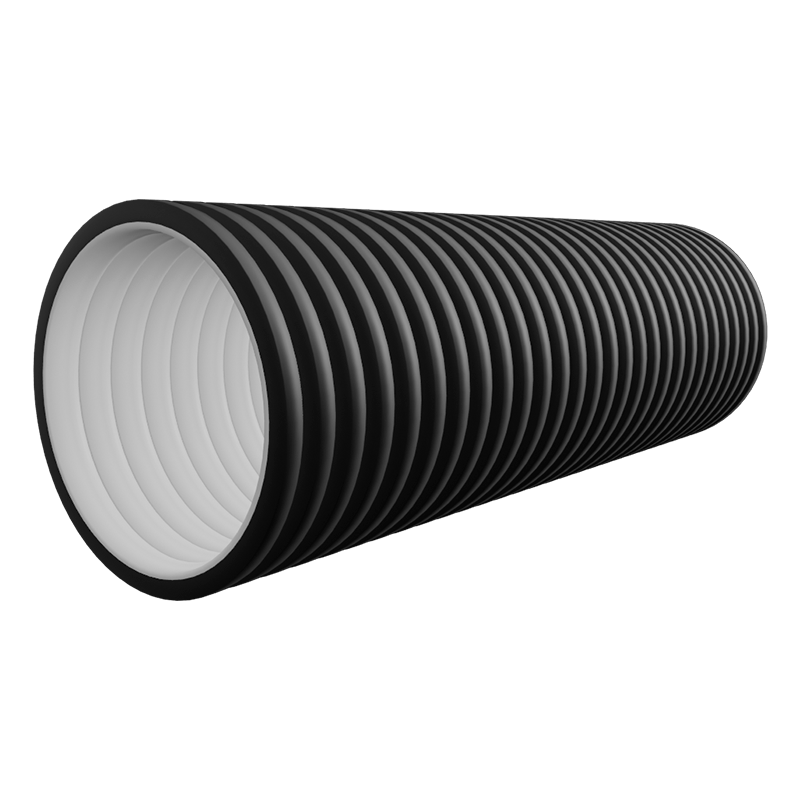

Технические характеристики двухслойной гофры

Двухслойная гофрированная труба – это изделие, обладающее большим количеством всевозможных преимуществ и особенностей. Промышленная продукция, использующаяся в различных отраслях строительства, характеризуется такими положительными чертами как:

• устойчивость к механической деформации;
• небольшая масса и маленький вес;
• прочность, надежность и долговечность;
• возможность герметизации прокладываемых коммуникаций;
• химическая инертность;
• устойчивость к коррозийным процессам;
• высокая степень пожаробезопасности и пр.

Кроме того, двустенные гофрированные трубы обладают поразительными свойствами устойчивости к всевозможным агрессивным средам и биологическим воздействиям.

С этой статьей читают: Виды полиэтиленовых труб по способу применения — монтаж

Купить Трубы ПНД в Алматы в компании Pipe plast

Расшифровка аббревиатуры ПНД сразу же позволяет представить материал и метод изготовления. ПНД – полиэтилен низкого давления. Существует несколько видов полиэтиленовых труб (ПЭ-32 SDR, ПЭ-63 SDR, ПЭ-80 SDR, ПЭ-100 SDR). Данные трубы соответствуют номинальному давлению 3,2-25 атмосфер в зависимости от маркировки и диаметра. Данные трубы исправно прослужат Вам на протяжении 50 лет.

Рассмотрим основные характеристики напорных полиэтиленовых труб (ПНД):

• при посадке дома трубы ПНД не разрушаются, ведь они имеют способность растягиваться до 7%; без потери своих свойств;
• трубы ПНД бактериологически и токсикологически безопасны, не имеют постороннего запаха и не меняют вкусовые свойства воды;

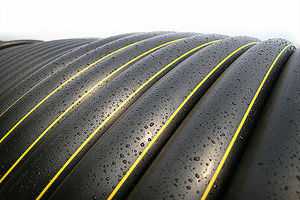

• цвет этих труб – однородный черный, черный с синими продольными полосами или с оттенком синего;
• полиэтиленовые трубы выпускаются в прямых отрезках от 4 до 12 м, так же трубы могут изготавливаться в бухтах от 100 до 2000 м;
• диаметр труб составляет до 1600 мм;
• трубы ПНД не имеют отношения к категории опасных грузов;
• труба ПНД не повредится и не разрушиться, если в ней замерзнет вода;
• трубы ПНД очень просты при обслуживании и не возникает проблем при их эксплуатации и замене;
• монтаж трубы очень легок, трубы легко гнуться, и режутся, сварные швы прочны и долговечны;
• Срок службы труб ПНД составляет до 50 лет.

При обследовании труб ПНД установлено, что при длительной эксплуатации водоводов проходной диаметр труб ПНД не уменьшается со временем. В трубе отсутствует нарастание отложений и коррозии на внутренней стенке трубы.

Полиэтиленовые трубы ПНД, в отличие от пластиковых труб ПВХ, последнее время получают более широкое распространение благодаря высокому соотношению цена/качество и возможности изготавливать трубы большего диаметра с сохранением высокой прочности.

При эксплуатации водоносной скважины из насоса выходит водоподающая труба, которая состоит из ПНД, что облегчает дальнейший монтаж водоснабжения трубами ПНД.

В крупных городах трубы для подачи холодной воды в дома, меняются с устаревших железных на ПНД трубы.

Нормативные документы: помогут выбрать изделие с нужными параметрами

Не всегда можно легко найти информацию по стандартам, используемым при производстве труб. Для этого следует обращаться к ГОСТам. Для российского производства:

• ГОСТ 18599-2001 Трубы напорные из ПЭ;
• ГОСТ Р-2008 Трубы напорные многослойные для трубопроводов водоснабжения и отопления;
• ГОСТ Р 50838-2009 Трубы из ПЭ для газопроводов;
• ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления.

Стандарты, которые берутся за основу после введения объекта в эксплуатацию:

• ДСТУ Б В.2.7-151:2008 Трубы ПЭ для подачи холодной воды
• ДСТУ Б В.2.5-322007 Трубы безнапорные из полипропилена, полиэтилена, непластифицируемого поливинилхлорида и фасонные изделия к ним
• ДСТУ Б В.2.7-73-98 Трубы ПЭ (газообразная среда).

Толщина стенки и вес

Чем толще стенки трубы – тем выше её вес. Естественно, что у патрубка с диаметром 200 м и SDR 15, вес будет в разы большим, чем у отвода 225 мм и SDR 10. Оптимальная толщина стенок зависит от номинальных диаметров и может быть от 3 до 59 мм.

Геометрические параметры труб

Для первоначального расчета потребного размера, можно использовать условный диаметр и допустимый SDR. Как сказано выше – чем больше SDR, тем более жесткой будет труба

Но, обращаем внимание на то, что у соединения с размером выше 1000 мм (1400 мм, 1600мм) не предпочтительных типоразмеров по толщине стенок

Чтобы рассчитать удельный вес отводов, предлагаем воспользоваться таблицей.

Таблица №1: Расчетная масса 1 метра полиэтиленового патрубка без перфорации.

d	SDR 6	7	9	11	13,6	17	17,6	21	26	33	41
S 2.5	S 3.2	S 4	S 5	S 6.3	S 8	S 8.3	S 10	S 12.5	S 16	S 20
16	0,126	0,104	0,092	─	─	─	─	─	─	─	─
20	0,183	0,165	0,135	0,119	─	─	─	─	─	─	─
25	0,281	0,243	0,214	0,173	0,152	─	─	─	─	─	─
32	0,457	0,389	0,330	0,282	0,235	0,197	0,197	─	─	─	─
40	0,709	0,608	0,516	0,437	0,368	0,302	0,286	0,255	─	─	─
50	1,096	0,945	0,797	0,674	0,558	0,462	0,433	0,383	0,322	─	─
63	1,737	1,482	1,268	1,062	0,884	0,731	0,691	0,590	0,504	─	─
75	2,747	2,397	2,068	1,769	1,539	1,318	0,981	1,130	0,978	─	─
90	3,646	3,026	2,571	2,150	1,796	1,485	1,420	1,212	1,005	─	─
110	5,279	4,532	3,819	3,187	2,659	2,208	2,090	1,816	1,474	─	─
125	6,810	5,833	4,940	4,135	3,427	2,818	2,690	2,322	1,899	─	─
140	8,549	7,328	6,189	5,155	4,292	3,538	3,390	2,909	2,397	─	─
160	11,145	9,536	8,056	6,762	5,599	4,615	4,410	3,811	3,140	─	─
180	14,084	12,054	10,190	8,544	7,103	5,834	5,570	4,787	3,909	─	─
200	17,387	14,908	12,598	10,534	8,710	7,197	6,920	5,927	4,843	─	─
225	22,027	18,850	15,952	13,341	11,067	9,135	8,740	7,499	6,096	─	─
250	27,148	23,261	19,600	16,399	13,625	11,188	10,800	9,169	7,542	─	─
280	34,066	29,171	24,638	20,564	17,076	14,059	13,500	11,577	9,413	─	─
315	43,104	36,925	31,166	26,028	21,638	17,800	17,100	14,549	11,986	9,765	7,907
355	54,773	46,832	39,596	33,054	27,449	22,609	21,600	18,488	15,165	12,367	10,073
400	─	59,463	50,208	41,944	34,789	28,630	27,500	23,549	19,209	15,724	12,747
450	─	75,223	63,570	53,276	44,065	36,360	34,800	29,781	24,288	19,807	16,077
500	─	─	78,336	65,538	54,374	44,817	42,900	36,745	29,963	24,430	20,006
560	─	─	─	82,119	68,232	56,162	53,700	46,007	37,575	30,759	24,938
630	─	─	─	104,034	86,235	71,119	68,100	58,110	47,597	38,796	31,539
710	─	─	─	─	110,680	91,367	86,400	75,109	61,627	50,432	41,256
800	─	─	─	─	140,392	115,854	109,700	95,203	78,054	63,889	52,312
900	─	─	─	─	─	146,555	138,900	120,461	99,096	80,922	66,001
1000	─	─	─	─	─	181,120	171,300	148,822	121,823	99,687	81,703
1200	─	─	─	─	─	─	─	214,207	175,458	143,415	117,618
1400	─	─	─	─	─	─	─	─	238,657	195,464	160,058
1600	─	─	─	─	─	─	─	─	311,998	255,108	209,023

Как выбрать между синей и черной ПНД трубой?

Обе эти трубы изготавливаются из одного и того же материала — полиэтилена высокой плотности (ПВД). Однако, синяя труба добавляется определенными красителями, которые придают ей цвет. Черная труба не содержит таких красителей, и ее цвет обусловлен особенностями производства.

Преимуществом синей трубы является ее видимость и различимость на открытой местности. Это особенно полезно при прокладке труб на больших расстояниях. Синяя труба хорошо видна на фоне земли и растительности, что облегчает поиск и обслуживание системы водоснабжения или канализации.

Черная труба более неприметна и незаметна на фоне земли. Это может быть полезно, если вы хотите сохранить эстетику и визуальную гармонию ландшафта. Черная труба отлично вписывается в натуральную окружающую среду и не привлекает лишнего внимания.

Синяя труба	Черная труба
Хорошо видима на открытой местности	Неприметная и незаметная на фоне земли
Облегчает поиск и обслуживание системы	Сохраняет эстетику и визуальную гармонию
Используется для водоснабжения и канализации	Подходит для коммуникаций и полива

Если вам важна видимость и удобство обслуживания, то выбирайте синюю трубу. Если же вам важна эстетика и незаметность, то лучше выбрать черную трубу

Важно учитывать особенности конкретной ситуации и задачи, для которой покупается труба

В любом случае, какой бы цвет трубы вы ни выбрали, главное — качество и надежность самого материала

Обратите внимание на сертификацию и репутацию производителя, чтобы быть уверенными в долговечности и безопасности вашей трубы

Черная труба: основные характеристики и применение

Основные характеристики черной трубы:

• Материал: черная труба изготавливается из стального проката, который покрывается защитным слоем от коррозии.
• Форма: черная труба имеет круглый сечение, что обеспечивает хорошую прочность и устойчивость к давлению.
• Диаметр: черная труба представлена в различных диаметрах, что позволяет выбрать оптимальный вариант для конкретной задачи.
• Толщина стенки: черная труба можно приобрести с разной толщиной стенки, что влияет на ее прочность и устойчивость к внешним воздействиям.
• Длина: черная труба продается в стандартных длинах, но при необходимости может быть отрезана до нужного размера.

Применение черной трубы:

• Строительство: черная труба используется для создания каркасов зданий и сооружений, а также для монтажа водопроводных и газопроводных систем.
• Промышленность: черная труба применяется в нефтегазовой, химической и других отраслях промышленности для транспортировки различных жидкостей и газов.
• Автопром: черная труба используется для производства различных деталей автомобилей и других транспортных средств, а также для создания эксплуатационных систем.
• Сельское хозяйство: черная труба применяется для создания систем полива, дренажных систем и других инженерных коммуникаций в сельском хозяйстве.

Черная труба является надежным и долговечным материалом, который широко используется в различных отраслях промышленности благодаря своим характеристикам и универсальности. Отличительной особенностью черной трубы является ее защитный слой, который позволяет ей противостоять коррозии и сохранять свои свойства на протяжении длительного времени.

Как выбрать лучшие трубы ПНД: синие или черные?

При выборе труб ПНД (полиэтилен низкого давления) важно обращать внимание на несколько ключевых факторов, включая цвет трубы. Существуют синие и черные варианты труб ПНД, каждый из которых имеет свои преимущества и особенности, определяющие оптимальный выбор в конкретной ситуации

Синие трубы ПНД

Синие трубы ПНД обладают рядом преимуществ, делающих их подходящими для определенных задач:

• Удобство идентификации: Синий цвет трубы делает ее легко отличимой от других систем, что упрощает ее установку и обслуживание.
• Использование во внутренних сетях: Синие трубы часто используются для подвода питьевой воды в дома и другие строения, благодаря своей надежности и удобству монтажа.
• Устойчивость к ультрафиолетовому излучению: Синий цвет трубы помогает защитить ее от воздействия ультрафиолетовых лучей, что увеличивает ее срок службы.

Черные трубы ПНД

Черные трубы ПНД также имеют ряд преимуществ, которые следует учитывать при выборе:

• Устойчивость к ультрафиолетовому излучению: Черный цвет трубы обладает высоким поглощением ультрафиолетовых лучей, что помогает защитить материал от их разрушительного воздействия.
• Универсальность применения: Черные трубы ПНД могут использоваться как во внутренних, так и наружных сетях, обеспечивая стабильное водоснабжение и другие коммуникации.
• Долговечность: Благодаря стабильной структуре и высокой прочности, черные трубы ПНД обладают долгим сроком службы.

При выборе между синими и черными трубами ПНД необходимо учитывать конкретные требования и условия эксплуатации. Рекомендуется консультироваться с профессиональными установщиками и специалистами, которые помогут определить наиболее подходящий вариант для ваших потребностей

Независимо от выбора, следует обратить внимание на качество и сертификацию продукции, чтобы быть уверенным в ее надежности и соответствии стандартам

Обзор видов

Трубы типа ПЭ представлены тремя основными разновидностями:

• низкого давления (ПНД);
• высокого давления (ПВД);
• изделия из сшитого полиэтилена (PEX).

Трубы низкого давления

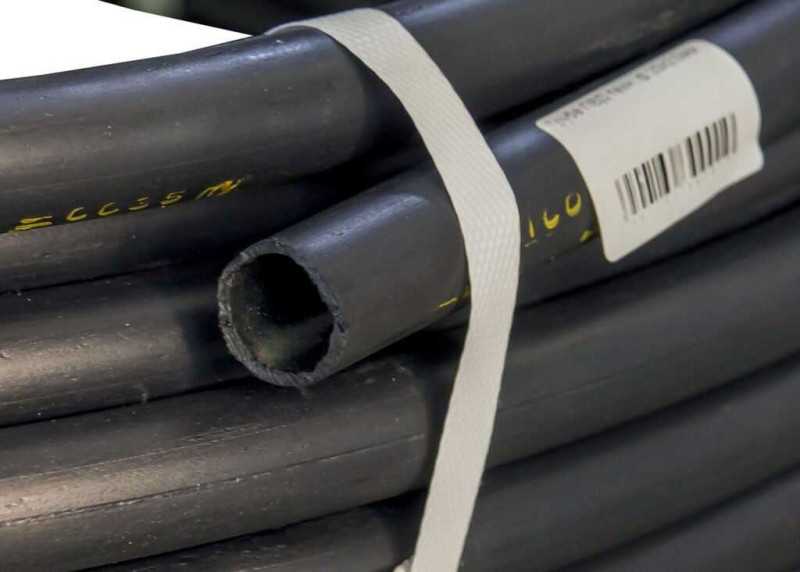

ПНД труба

Трубопровод из полимерного материала низкого давления может применяться на участках с небольшим уровнем нагрузок, т. к. коммуникации отличаются невысокой прочностью. И производятся они в условиях низкого давления.

• Применение: напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали.Цветовое исполнение: черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая — на трубах для транспортировки газа, синяя — для воды. Трубные изделия для технического применения и канализации не имеют цветных полос.
• Срок службы до 50 лет
• Гибкость: высокая
• Рабочие температурные показатели -20 до +40°С.
• Максимальные температурные показатели -70 до +80°С.
• Размер сечения: стандартное исполнение — до 120, встречаются до 150.
• Показатели давления: 6-25 атм.
• Прочность: до 38 МПа
• Взаимодействие с агрессивными средами: не подвергается коррозии, с газами и водой — работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами.
• Способы монтажа: раструбное, фитинговое, электросварное соединение.
• Выпускаемые размеры, м: бухты — 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м.

Трубы низкого давления не рекомендуется применять при монтаже напорных систем, подверженных воздействию высоких нагрузок. Такой вид изделий больше подходит для монтажа безнапорных систем. Тогда не придется искать методы компенсации недостатков материала. Альтернативный вариант – производство труб данной категории, но с более существенной толщиной стенок. Это позволит компенсировать нагрузку на материал.

Трубы высокого давления

ПВД труба

ПВД расшифровывается как пластик (полиэтилен — ПЭ) высокого давления, но на самом деле – это пластик с низкой плотностью, который изготавливается методом экструзии под высоким давлением. Так же для обозначения пластика высокого давления применяются аббревиатура ПЭВД, ПЭНП и LDPE.

Для изготовления труб по ГОСТу используется два вида полиэтилена : ПВД-108 и ПВД-158.

• ПВД-108 — считается лучшим материалом для трубного производства. Этот полиэтилен обладает антикоррозийными свойствами, не подвержен гниению и разрушению.
• ПВД-158 — применяется для изготовления тонкостенных изделий. Разница между полимерами в том, что первый — более жёсткий и прочный материал, а второй более гладкий и почти не содержит вкраплений.

Такие трубы более устойчивы к механическим повреждениям, воздействию предельного давления, а потому такие изделия применяются при монтаже напорных систем. Они отличаются более высокой прочностью, способны выдерживать нагрузки, создаваемые в напорных системах насосным оборудованием высокой мощности.

• Плотность – 900-935 кг/м³.
• Температура плавки – 105 — 115⁰С.
• Температурный минимум – (-120⁰С).
• Предельные рабочие температуры – от -45 до 70⁰C.
• Коэффициент относительного удлинения (растяжения, пластичности) в зависимости от модификации полиэтилена – 50 – 600%.
• Стойкость к деформации, разрыву и удару. Ударопрочность – 10 – 17 мПа.
• Гладкость поверхности.
• Воздухо- и влагонепроницаемость.
• Максимальное рабочее давление контура – 2,5 мПа (25 атфосфер).

Недостатком является повышенная хрупкость, что на фоне прочности создает противоречивые впечатления об изделии. Однако, если эксплуатировать его в нормальных условиях, не подвергая механическим нагрузкам, можно избежать образования дефектов на поверхности.

Трубы из сшитого полиэтилена

Труба из сшитого полиэтилена

Главными характеристиками является прочность, способность выдерживать предельные значения давления (до 20 атм). На практике оказывается, что коммуникации из сшитого полиэтилена хорошо переносят температуру до +95°С.

Чтобы повысить прочность, улучшить характеристики, производят металлопластиковые трубы из сшитого полиэтилена. Они содержат армирующий слой, который повышает жесткость изделия. Но и есть один недостаток – сложность монтажа. Так, метод сварки применятся редко, т. к. требуется использовать специальный инструмент, который поможет удалить твердую прослойку. Однако можно рассмотреть методы:

• применение фитингов;
• использование клея.

Виды

По сфере применения полиэтиленовые трубы делятся на следующие виды:

• напорные — для водопровода и газоснабжения;
• безнапорные — используемые для ливневой и фекальной канализации.

По назначению подразделяются на следующие:

1. ПНД ПЭ 80. Применяются для транспортировки природных горючих газов и также подразделяются на 5 подвидов. Стоимость в зависимости от их диаметра может отличаться от 20 до 2500 рублей за погонный метр.
2. ПНД ПЭ 100. Водопроводные трубы такого типа отлично подходят для водоснабжения и канализации, а также для прокладывания технических трубопроводов. Они делятся на 8 основных типов и имеют диапазон цены от 70 до 2500 рублей за погонный метр. Газопроводные с успехом применяются для газификации предприятий и жилых домов. Их всего 5 видов и цена на низ разнится от 30 рублей до 5000 за погонный метр в зависимости от диаметра.
3. ПНД ПЭ PROSAFE имеют защитную оболочку трех цветов. Благодаря ей трубы имеют большую устойчивость к механическим повреждениям. Такие трубы можно укладывать как вообще без траншеи, так и в траншеи без подготовки. Их диаметр имеет диапазон от 110 до 400 мм и цвет также имеет свое значение. Синий — для холодного водоснабжения, красный — для горячего водоснабжения, а желтый — для газопровода. Основные преимущества данного вида труб в том, что они более стойки к внутреннему давлению, а также имеют срок службы до 100 лет.

СНиП для наружного водоснабжения и канализации

Требования ГОСТ

Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.

Внешний вид труб ПЭ80

Основные параметры:

Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа;
Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут;
Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности

Это важное отличие труб водопровода от изделий для газопроводов и т. д.;
В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350;
При нагреве максимально допустимое изменение длины – 3%

Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные;
Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены.

Таблица диаметров и ее пояснение (в качестве таблица я возьму — http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)

Как выполнить монтаж своими руками

компрессионные фитинги

Соединения фитингов ПНД труб по принципу монтажа схожи с соединением металлопластиковых. Для плотного прижима фитинга можно использовать обычный газовый ключ или подпружиненный, но следует соблюдать аккуратность, чтобы не повредить соединительную конструкцию. Чтобы соединение получилось плотным и герметичным необходимо продвинуть тубу в фитинг до упора. При необходимости можно снять фаску, чтобы труба легче зашла. Если трубу вставить не до конца, то через некоторое время возникнет течь. Для дополнительной плотности места соединения смазывают герметиком.

Самые дорогостоящие фитинги — электросварные. В них вмонтирована по краям специальная нагревательная спираль для пайки. Они могут выдерживать напряжение до 48 Вольт. Обычно они обозначены штрихкодом, по которому можно определить предназначенное напряжение и время необходимое для пайки. При монтаже водопровода из ПНД труб, следует помнить, что прямые солнечные лучи действуют на них разрушительно, соответственно необходимо убирать из в тень. В случае если водопровод размещен под землёй, систему монтируют не прямой линией, а змейкой. Это правило необходимо соблюдать, так как в ПНД трубах коэффициент теплового расширения достаточно высокий и если водопровод прокладывали летом, то длина его немного больше чем зимой. В холодное время года температура воды низкая, соответственно уменьшается длина трубы, возникает напряжение и может произойти разрыв.

Таким образом, полиэтиленовые трубы можно использовать для монтажа различных коммуникаций и систем.

Виды маркировки труб.

Маркировка трубы по цветовым показателям:

В ходе производства на трубу наносится полоска с цветовым маркером для обозначения технического назначения. Трубы ПНД могут применяться для трубопровода напорного типа, в таком случае используются синие или желтые полосы, и для труб безнапорного типа, используемых для прокладки кабеля, ГНБ, самотечной канализации, цветовая маркировка не используется.

На рисунке наглядно видно назначение цветовой маркировки труб:

Буквенно-цифровая маркировка пэ труб

Такая маркировка трубы является своеобразным паспортом, с указанием «ФИО», «места рождения» и технических характеристик. Маркирование труб производится путем тиснения.

Расшифровка кода на полиэтиленовых трубах:

• Информация о предприятии, на котором изготавливалась труба. Может указываться либо название завода, либо нанесен товарный знак.
• ПЭ – сокращение, обозначающее, что трубы полиэтиленовые, и марка полиэтилена (В наше время в основном применяются ПЭ-100 и ПЭ-80). Цифры 63, 80,100, 100+ указывают на марку гранул сырья. Посмотреть размеры ПЭ — 80 и размеры ПЭ-100
• Номинальный диаметр трубы ПНД.
• Толщина стенок трубы.
• Показатель SDR. Значение этого показателя указывает на толщину полиэтиленового слоя и на нагрузку, которую можно применять для данной трубы, или возможное давление (как внутреннее, так и внешнее).
• Назначение трубы (техническая, питьевая).
• Стандарты производства — номер ГОСТ, в соответствии с которым была изготовлена полиэтиленовая труба.
• Дополнительно могут быть указаны номер партии или линии.

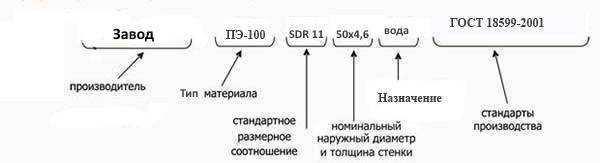

Давайте рассмотрим пример маркировки:

Информация, которую дает эта маркировка:

Техническая труба полиэтиленовая, изготовленная на заводе из полиэтилена низкого давления ПЭ – 100, диаметром 50 мм с толщиной стенки 4,6 мм, предназначена для водопровода в т.ч. питьевого назначения и изготовлена по ГОСТ 18599-2001.

Все трубы ПНД водопроводные представленные в нашем ассортименте идут с проставленной маркировкой в соответствии с указанной выше информацией.

Рассмотрим каждый показатель, участвующий в маркировке труб ПНД:

ТИП МАТЕРИАЛА:

Для производства ПНД труб используется полиэтилен марок ПЭ 63, 80, 100 и 100+.

Труба пэ 80 ( при маркировке будет прописано ПЭ-80) техническая является одним из самых дешевых материалов для обустройства безнапорных канализационных систем, коммуникационных сетей. Производится из вторично переработанного полиэтилена. На заводе труба изготавливается из полиэтилена низкого давления гранул марки ПЭ80

Данный материал отличается меньшей прочностью по сравнению с трубами, изготовленными из ПЭ-100, и считается несколько устаревшим, но привлекает к себе внимание более низкой ценой

Труба ПЭ 100. Наиболее используемая марка полиэтилена, так как является более усовершенствованной, качественной. Труба данной марки не растрескивается, может использовать в напорной системе трубопроводов.

РАЗМЕРНЫЙ РЯД ТРУБНОЙ ПРОДУКЦИИ

На маркировке труб обязательно указывается диаметр. Размеры наружного сечения варьируются от 16 до 1200 мм и формируются согласно международному стандарту ISO 161-1.1996.

КОЭФФИЦИЕНТ SDR

SDR ( перевод с англ. Standart Dimension Ratio – стандартный размерный коэффициент) – это характеристика полиэтиленовой трубы по значению и рассчитывается из отношения наружного диаметра трубы к толщине её стенки и является величиной обратно пропорциональной толщине стенки.

SDR = НАРУЖНЫЙ ДИАМЕТР ТРУБЫ : ТОЛЩИНА СТЕНКИ ТРУБЫ

Благодаря маркировке значений SDR на трубах ПНД можно выбрать трубу необходимой прочности, в зависимости от её назначения.

Исходя из определения данного понятия, видно, что при большем значении индекса SDR, толщина стенки будет тоньше, а при меньшем SDR – толще. Таким образом, изделия с меньшим значением SDR будут прочнее и могут использоваться для работы под внешним и внутренним давлением, переносят внешние механические воздействия и, наоборот, чем выше цифра, тем менее прочными будут трубы. На сегодняшний день полиэтиленовые трубы выпускаются следующих значений SDR:

SDR – 6	SDR – 11	SDR – 17,6	SDR – 33
SDR – 7,4	SDR – 13,6	SDR – 21	SDR — 41
SDR – 9	SDR – 17	SDR – 26

ВАЖНО! Выбирая полиэтиленовую трубу, смотрите на маркировке трубы не только значение SDR, но и на марку полиэтилена, который был использован для изготовления трубы. Трубы с одинаковым значением стандартного размерного коэффициента, но разными марками полиэтилена будут отличаться по прочности и устойчивостью к механическим воздействиям. К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11

К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11.

СТАНДАРТЫ ГОСТ можно посмотреть подробно в статье.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные — ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные — ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Преимущества синей трубы ПНД перед другими материалами

1. Высокая прочность и долговечность: Синяя труба ПНД обладает высокой механической прочностью, что позволяет ей выдерживать большие нагрузки и не разрушаться под действием внешних факторов. Также она характеризуется высокой стойкостью к коррозии и агрессивным средам, что позволяет обеспечить долгий срок службы.

2. Легкость и удобство монтажа: Синяя труба ПНД отличается небольшим весом и гибкостью, что значительно упрощает ее транспортировку и монтаж. Благодаря практичности и простоте монтажа, синую трубу ПНД можно использовать как для подземной, так и для надземной укладки.

3. Химическая инертность: Синяя труба ПНД не подвержена взаимодействию с различными химическими веществами. Она не реагирует на агрессивные среды, что делает ее идеальным материалом для транспортировки и хранения различных жидкостей и газов.

4. Экологическая безопасность: Синяя труба ПНД изготавливается из полиэтилена, который является экологически чистым материалом. Она не выделяет вредных веществ в окружающую среду, не загрязняет почву и воду, что является важным фактором при выборе материала для систем водоснабжения и канализации.

5. Широкий спектр применения: Синяя труба ПНД может использоваться для различных целей, включая водоснабжение, канализацию, газоснабжение, теплоснабжение и другие инженерные системы. Она отличается универсальностью и применяется как в жилых, так и в коммерческих объектах.
