Почему энергосберегающие лампы мигают при подключении к выключателям с подсветкой?
Лампы подсветки включены последовательно с нагрузкой, поэтому небольшой ток лампы подсветки течет и через энергосберегающую лампу, вызывая ее периодическое включение. При совместной работе выключателя (переключателя) с подсветкой и компактной люминесцентной лампы возникает проблема, проявляющаяся в её периодическом вспыхивании в выключенном состоянии. Это вызвано тем, что ток, протекающий через элемент подсветки (неоновая лампа или LED) заряжает конденсатор и приводит к самопроизвольному, циклическому запуску преобразователя лампы. Данную проблему можно решить, используя переключатели арт. 067001 и лампу подсветки арт. 067686 (серия Celiane), подключенные согласно приведённой схеме.

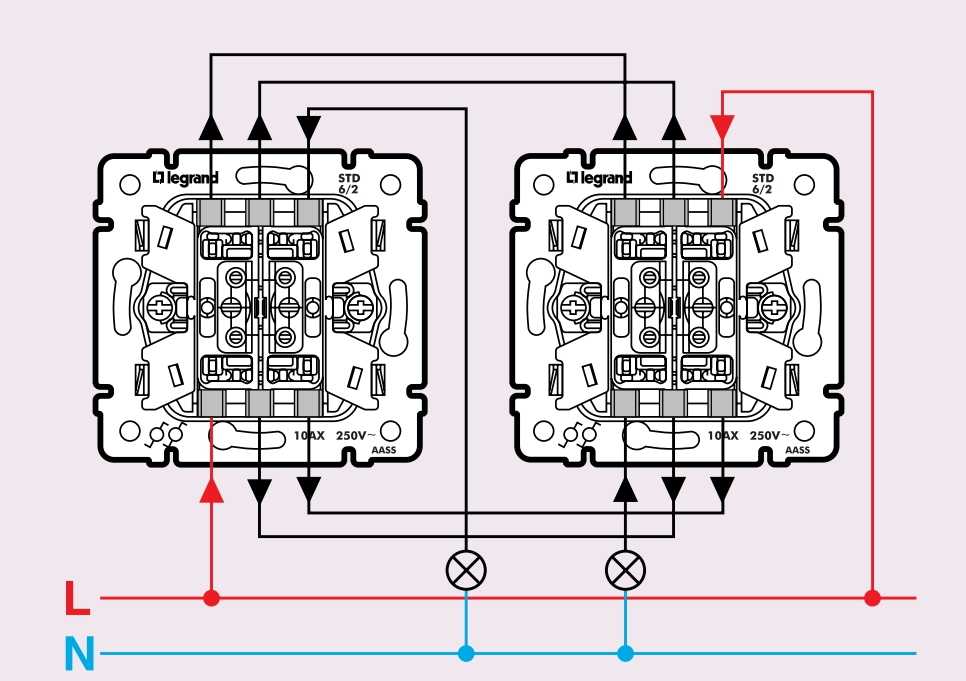

Схема подключения двухклавишного выключателя
Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:
Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.
На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.
Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:
С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;
С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;
С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;
С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.
Кабель ВВГ может быть представлен в различном цветовом исполнении, но, как правило, фаза проходит по жилам коричневого, белого и красного цвета, а ноль — по жилам синего или чёрного цвета. Исключение (см. схему): в кабеле, соединяющем выключатель с цепью, все жилы используются для фазы.
Как разобрать выключатель legrand — Все об электричестве
Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.
Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.
Особенности
Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:
- Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
- Контакты и клавиши.
- Корпус.
- Рамку.
- Клеммные колодкки.
Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.
Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.
Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.
Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.
Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.
Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.
Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.
Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.
Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.
Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

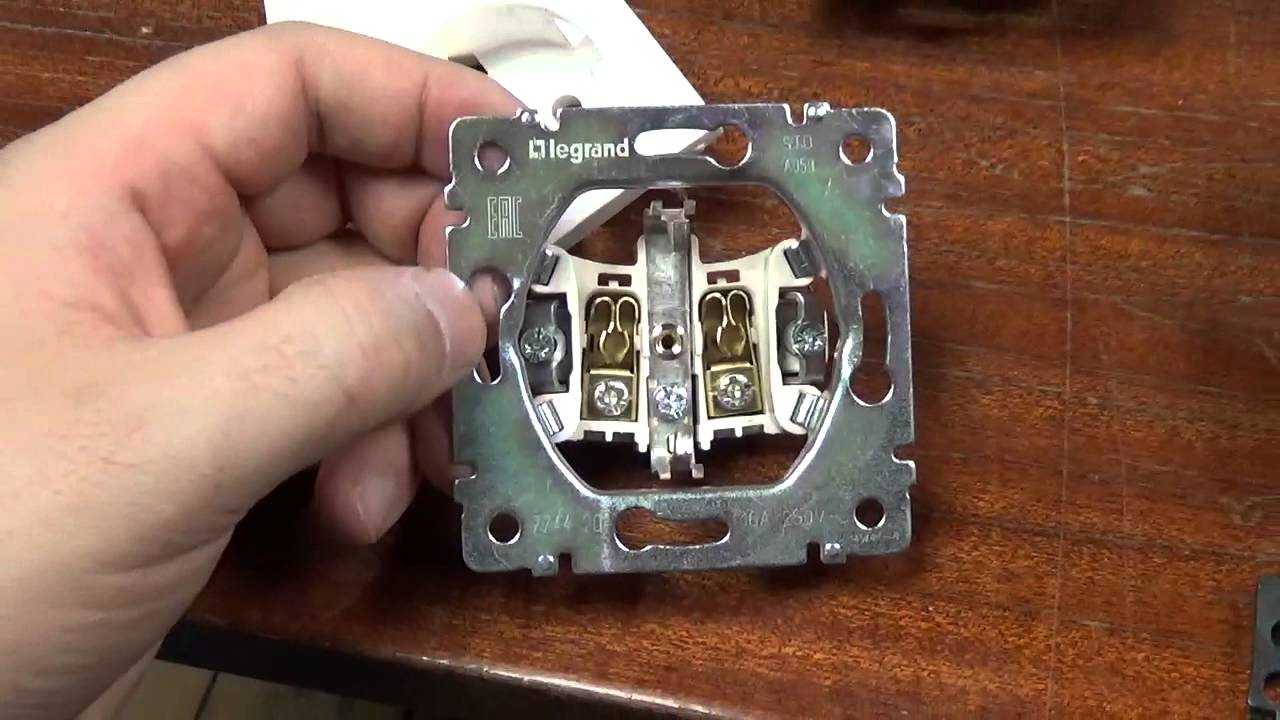

Обратная сторона выключателя
Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.
Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.
Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.
Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.
Преимущества
Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:
- простота в использовании и в монтаже;
- наличие дополнительных функций;
- экологичность;
- надежность;
- широкий выбор внешнего оформления.
Варианты замены выключателя самостоятельно
В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.
Перед установкой советуется проверить сами кабели, целостность изоляции.
При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.
Поменять с одной кнопкой (одноклавишный)
Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.
На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.
Принято, чтобы свет включался нажимом клавиши вниз. Это следует учитывать при установке одноклавишника.
Замена двухклавишного
Далее алгоритм подключения такой же, как и у одноклавишного прибора.
Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.
Отключаем подсветку в выключателе
Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.
Подготовительный этап
Для тех, кто никогда не
устанавливал выключателей и не занимался электромонтажными работами,
рекомендуется тщательно продумать свои действия. Предварительно необходимо:
- Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
- Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).
Принцип работы подстветительного
устройства
Для создания подсветки
в схему выключателя параллельно главным контактам внедряется светодиод или
неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение
электрического тока в систему освещения переключателя. Включенная – наоборот
приводит к разъединению его питания. Механизм действия основан на разнице
сопротивления между светильником и дополнительным светоисточником.
Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.
Что включает свет
Все светодиоды и
люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса
устанавливается специальный драйвер, который включает два обязательных
элемента:
- Диодный мост –
преобразователь переменного тока в постоянный. - Электролитный
конденсатор – сглаживатель провалов импульсов напряжения.
Последний и является
главным виновником самопроизвольного включения света. Дело в том, что, хотя и
слабый, но ток через систему подсветки проходит – его отключить невозможно
(только если совсем удалить эту параллельную схему) – и этого вполне
достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает
заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие
и происходит фрагментарно, тем не менее это ухудшает ресурс светильника,
особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека
в таком помещении.
Пошаговая инструкция по отключению
Инструкция, как
отключить светодиод в бытовом выключателе, состоит из следующих шагов:
- Демонтировать
выключатель или снять верхнюю панель с клавишами. - Разобравшись в
схеме, найти светодиод и проводники, подведенные к контактам. - Отключить
индикатор от клемм, при необходимости воспользовавшись кусачками. - Убедившись в
исправности главных проводников и мест контактов, собрать в обратной
последовательности выключатель.
https://youtube.com/watch?v=SoX5IlsFaLs
Как починить выключатель Legrand:
Первым шагом необходимо отключить питание в помещении, где находится выключатель. Для этого следует найти и выключить соответствующий предохранитель или автомат в электрической щитовой.
После отключения питания можно приступать к демонтажу выключателя Legrand. Для этого необходимо удалить крышку выключателя, используя отвертку или другой инструмент. Обычно крышка закреплена на пластиковых защелках, которые нужно аккуратно отжать.
После снятия крышки можно осмотреть внутреннюю часть выключателя. В некоторых случаях достаточно просто проверить и, при необходимости, заменить перегоревшую лампочку. Для замены лампочки нужно открутить ее и установить новую аналогичного типа.
Если причина неисправности не в перегоревшей лампочке, нужно проверить контакты выключателя Legrand. Отсоедините провода от контактов выключателя, используя отвертку или другой инструмент
Обратите внимание на состояние контактов: если они окислены или повреждены, их следует очистить или заменить.
После очистки или замены контактов, подключите провода к выключателю и установите его обратно в розетку. Закрепите крышку выключателя на месте.
Включите питание в помещении, где находится выключатель Legrand, и проверьте его работу
Если выключатель начал функционировать как обычно, значит, ремонт успешно выполнен.
Важно помнить, что если у вас нет опыта в работе с электрическими устройствами, лучше обратиться за помощью к специалистам. Неправильный ремонт выключателя Legrand может привести к повреждению электрической сети и вызвать серьезные аварийные ситуации
Выключатель легранд как разобрать
Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «
» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.
Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.
Инструкция по разборке выключателя света в квартире выглядит следующим образом:
Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
Демонтируйте клавишу (-ши)
Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой
Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.
Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.
Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:
Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света
Разборка выключателя с розеткой в одном блоке
Как разобрать диммер (модель с регулятором света «крутилкой»)
Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:
- Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
- Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.
После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!
Также читают:
- Как снять точечный светильник
- Как правильно перенести розетку
- Как заменить электропроводку в квартире
Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света
Разборка выключателя с розеткой в одном блоке
Как разобрать диммер (модель с регулятором света «крутилкой»)
В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.
Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.
Диагностика неисправности
В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:
- Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
- Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
- При отсутствии реакции вариантов не остается — неисправен сам выключатель.
Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место
А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные
Как разобрать двухклавишный выключатель света Legrand: практическое руководство
В данной инструкции мы рассмотрим пошаговую процедуру разборки двухклавишного выключателя света Legrand.
Шаг 1: Подготовка инструментов и выключение электричества
Перед началом разборки необходимо отключить подачу электричества на выключатель, чтобы избежать возможности поражения электрическим током. Для этого отключите соответствующий автомат в электрическом щитке или вытяните предохранитель.
Требуемые инструменты:
| Инструмент | Описание |
|---|---|
| Отвертка | Рекомендуется использовать отвертку с плоским лезвием для разборки выключателя. |
Шаг 2: Снятие панели
С помощью отвертки аккуратно отделите панель выключателя от корпуса. Для этого вставьте отвертку в зазор между панелью и корпусом и аккуратно поддавите, чтобы освободить крепления. Поворачивайте отвертку, чтобы уверенно разъединить панель и корпус.
Шаг 3: Разъединение компонентов
После снятия панели выключателя, обратите внимание на компоненты, которые нужно разъединить, например, клавиши или механизм переключения. Внимательно изучите механизм сборки выключателя
С разъединением компонентов может быть связано использование дополнительных инструментов или методов, поэтому рекомендуется обратиться к руководству пользователя или воспользоваться помощью службы поддержки.
Шаг 4: Очистка и замена компонентов
После разъединения компонентов можно провести очистку выключателя от грязи и пыли. Для этого рекомендуется использовать мягкую щетку или сухую ткань. При необходимости можно также заменить поврежденные компоненты.
Шаг 5: Сборка выключателя
После проведения необходимых работ по замене или очистке компонентов, необходимо предельно аккуратно собрать выключатель. Убедитесь, что все компоненты установлены на свои места и надежно закреплены.
Шаг 6: Подключение электричества и проверка работоспособности
После сборки выключателя включите подачу электричества и проверьте его работоспособность
Обратите внимание на плавность переключения и надежность соединений
Следуя указанным шагам, вы сможете успешно разобрать двухклавишный выключатель света Legrand и выполнить необходимые работы по его обслуживанию или замене компонентов.

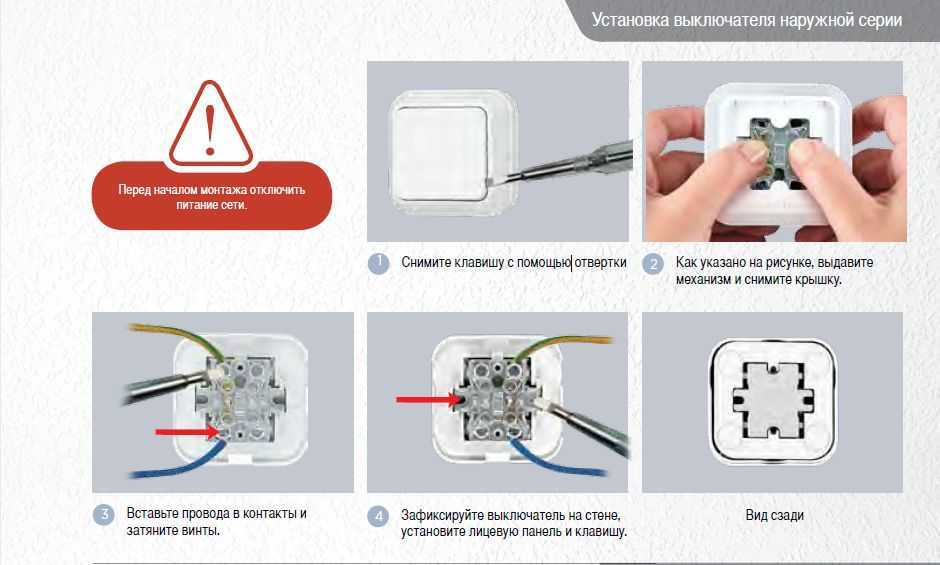

Инструкция по демонтажу выключателя со стены
Работа по демонтажу состоит из нескольких этапов. На каждом следует быть осторожным, чтобы не повредить пластиковую конструкцию. Сначала необходимо снять все клавиши с выключателя света, ведь снять целую конструкцию сразу невозможно.
Способы снятия клавиш
Можно снять клавиши рукой. Для этого нижняя часть плотно прижимается, а за выступ верхней части нужно потянуть
Но лучше все же воспользоваться отверткой или другим плоским предметом, так снижается риск поломки элемента, но возникает другой риск – при неосторожности можно поцарапать конструкцию
Если выключатель не одноклавишный, а есть две или три клавиши, то вышеописанным методом поочередно снимается каждая клавиша, начиная от крайней.
Снятие рамки
После того, как клавиши демонтированы, остается снять рамку. Крепление зависит от конструкции выключателя. В некоторых моделях снимается все сразу, в некоторых – отдельно рамки и отдельно сердцевина.
По типу крепления самым распространенным видом является винтовое соединение. В таком случае потребуется отвертка, работы по снятию отнимут всего несколько секунд.
Второй механизм крепления – зажимной. В такой конструкции нужно лишь поочередно отогнуть эти элементы.

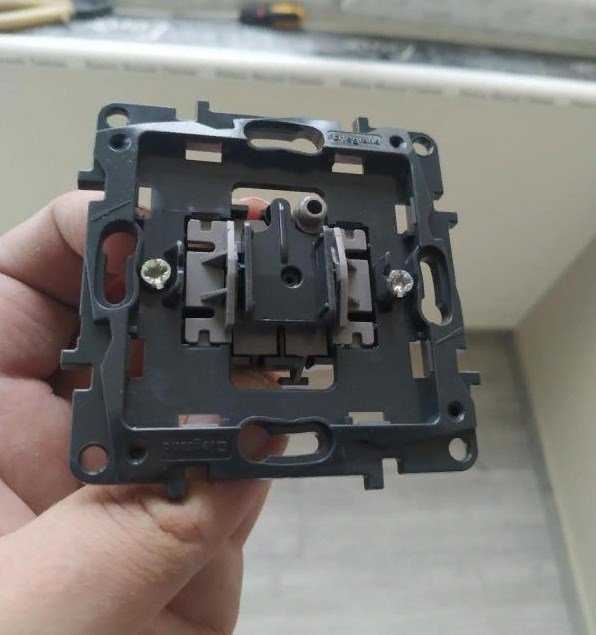

Как вытащить механизм из подрозетника
После снятия рамки во внутреннем или внешнем выключателе остается открутить механизм от подрозетника, встроенного в основание стены. Обычно используется винтовой вариант крепления, поэтому понадобится плоская или крестовая отвертка.
Дополнительно в конструкции могут быть «распорки». Это специальные элементы, разъезжающиеся при вкручивании винтов. Они плотнее удерживают механизм внутри, но ослабляются при откручивании.
Иногда розетки устанавливаются в специальных монтажных коробках, особенно часто этот элемент есть в наружных конструкциях. На такой коробке есть винты, которые также следует ослабить.
Отсоединение проводов
После того как удалось открыть выключатель и вытащить его со стены, остается отсоединить провода. Они фиксируются двумя методами:
- Винтовой. В таком механизме винты прижимают провода напряжения в клеммах, их нужно немного открутить (не полностью), после чего можно вытащить кабель.
Лучше запомнить, какой провод с какой стороны был зафиксирован. Это значительно упростит установку нового выключателя.

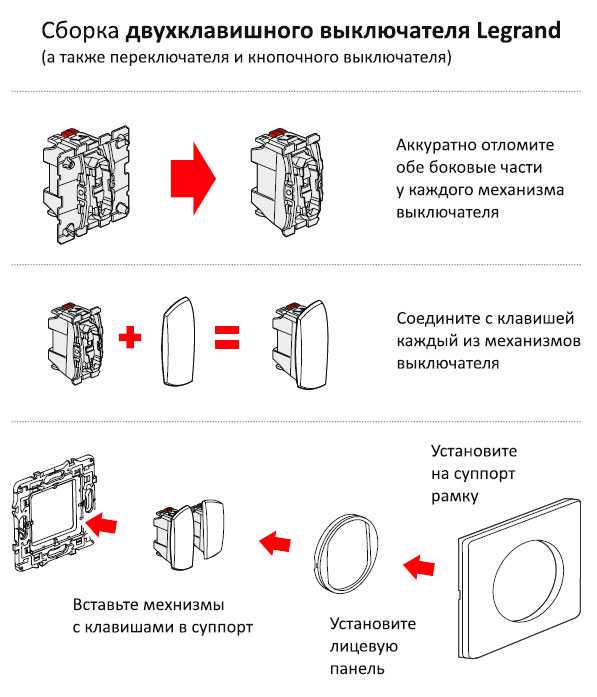

Поэтапная сборка выключателя
Чтобы собрать включатель, нужно все повторить в обратном направлении.
- На внутренней стороне механизма расположена схема, на которой фаза обозначается буквой L.
- Провода вставляются в места соединения, винты нужно закрутить. Если остается неиспользуемый провод, его необходимо заизолировать.
- Конструкция вставляется в подрозетник, фиксируется винтами.
- Вставляется рамка. О том, что она стала на свое место подскажет характерный щелчок.
- До щелчка вставляется кнопка.
