Правила расположения и установки розеток на фартуке кухни

Правила расположения

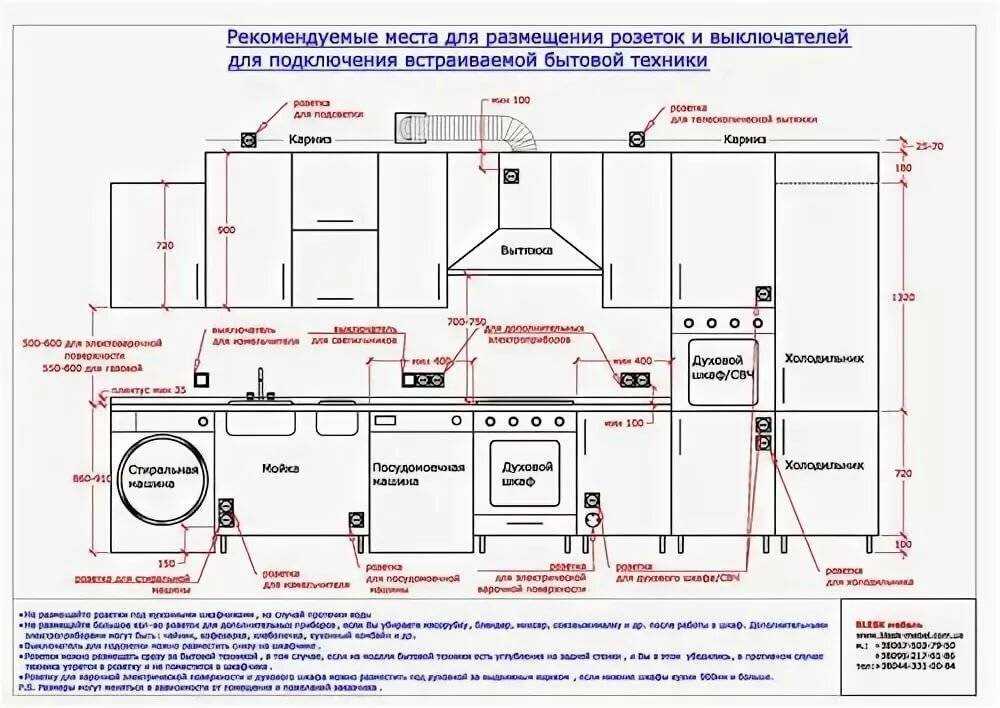

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

При составлении схемы установки розеток на фартуке нужно руководствоваться не только практичностью, красотой и дизайном

Основное внимание нужно уделить вопросам безопасности

Следует придерживаться следующих правил:

• Закреплять колодки нужно на расстоянии не менее 5 см от столешницы. Это позволит предотвратить их намокание при случайном разливе жидкости.
• Нельзя устанавливать выключатели и розетки над мойкой и кухонной плитой. Это может привести к короткому замыканию или расплавлению изделий.
• Розетки следует размещать симметрично, на одинаковой высоте и расстоянии друг от друга. Такой подход снижает расходы на материал и позволяет точно знать, где проходит скрытая проводка.
• Расстояние до любого прибора не должно быть больше 100 см. От стационарных устройств розетки должны быть на расстоянии длины их штатного кабеля минус 20 см.

Поскольку работа на кухне связана с жировыми испарениями, целесообразно выбирать колодки с крышками, защищающими клеммы от загрязнений.

Как сделать розетку на кухонном фартуке

Чтобы сделать розетку на фартуке можно воспользоваться следующим алгоритмом действий:

Выполняется пошаговый алгоритм подключения

При этом стоит обратить внимание, что до монтажа самого фартука вырезаются отверстия в стене, в которые ставится подрозетник и формируется проводка.

Монтаж облицовочного материала фартука. При установке стеклянной поверхности отверстия в фартуке выполняет его производитель по представленным схемам

В случае использования других материалов, такие отверстия выполняются самостоятельно. Желательно подобрать расположение источников питания так, чтобы не нарушить рисунок поверхности.

Выполнить установку и подключение питания в подрозетнике.

Для подключения потребуются такие инструменты и материалы:

• перфоратор для обустройства подрозетника;
• коронки и канавочное долото для укладки проводки;
• изолированный электрический кабель проводки;
• коробки подрозетника;
• саморезы;
• розетки с защитными крышками или приспособлениями.

Сколько их нужно на кухне?

Расчет довольно прост: он состоит из количества электроприборов, которые присутствуют на кухне, с запасом в 20-25%. Нужно учитывать розетки:

• под вытяжку;
• для плиты (если она с электроподжигом, индукционной поверхностью или электрическим духовым шкафом);
• под крупную бытовую технику (холодильник, стиральная машина, телевизор);
• для встаиваемой техники, чайника, микроволновки и прочих используемых приборов.

Затем прибавьте запас. Полученная цифра и станет ответом на вопрос о количестве розеток, которые необходимо сделать на кухне. Если их будет недостаточно, то потом переделать будет сложно или даже невозможно, и придется использовать удлинители, что неудобно.

Как определить количество?

Что касается количества розеток, универсального ответа на данный вопрос не существует. Все зависит от того, насколько просторна кухня, и как много находится на ней бытовых электроприборов. Однако специалисты рекомендуют размещать на фартуке как минимум 3 розетки. Можно монтировать гнезда по 2 или 3 штуки в разных местах.

Подготовка к установке

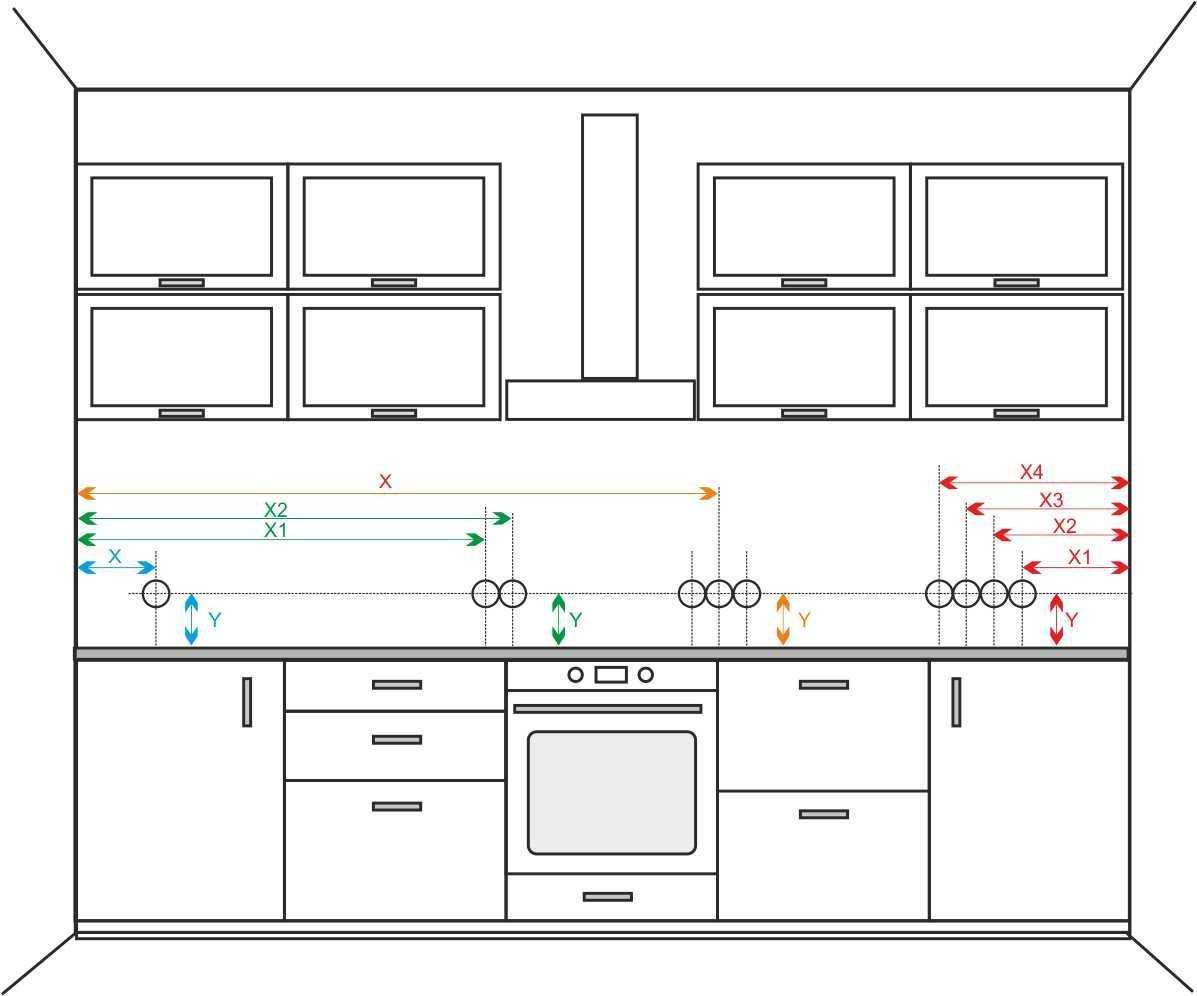

Согласно составленному плану выполняем разметку стен. Вымеряем и отмечаем строительным карандашом места креплений источников питания

При нанесении разметки обращаем внимание на рисунок будущего фартука. Розетки не должны его портить

Из инструмента для установки розеток понадобится:

• перфоратор;
• уровень;
• штроборез или болгарка;
• корончатое сверло;
• плоскогубцы;
• рулетка;
• индикаторная отвертка;
• мультиметр;
• карандаш.

Необходимые материалы:

• трехжильный кабель нужного сечения;
• подрозетники;
• распредкоробка;
• экспресс-клеммы;
• алебастр;
• кембрики;
• необходимое количество розеток по 16 А;
• дюбель-гвозди;
• саморезы.

Разновидности розеток

Правильно подобранные и размещенные розетки обеспечивают функциональность и лаконичный внешний вид кухни. Есть разные решения:

• накладные модели;
• встраиваемые;
• скрытые, подходящие для монтажа в столешницу, ящики или шкафы;
• угловые варианты;
• поворотные и выдвижные.

Наружные или накладные типы для кухонь используются редко, поскольку защищены только коробкой, что небезопасно в условиях повышенной влажности.

Встраиваемые варианты часто применяются для мощной аппаратуры, но покупать их надо с заземлением, а при монтаже обеспечивать свободный доступ. Есть много моделей, которые гармонично дополнят стиль кухни.

Скрытые варианты устанавливают прямо в столешницу или ящики, применяются в качестве дополнительного элемента. Они экономят свободное место, весьма практичны.

Модным и функциональным решением являются угловые модели. В продаже есть те, у которых используется выдвигающаяся вилка или простой вариант. За счет такого типа можно задействовать угловое пространство, которое редко используется на соединении двух стен.

Кроме описанных вариантов, существуют целые блоки с несколькими точками для подключения, отдельно встроенные выходы для зарядки телефона или подключения ТВ и радио в розетку.

Для электроплит

Отдельно нужно выделить виды для электроплиты, поскольку такие розетки в сравнении со стандартными немного отличаются и пропускают больше номинального тока через себя.

Точки называются силовыми, чаще подключаются к однофазной сети при помощи кабеля на 3 жилы. Устройства рассчитаны на 25 и 32А, но есть и более мощные. Контакты во время поступления тока не греются.

Подобно обычным розеткам, у них есть механизм, декоративная накладка для защиты и шурупы. Основное отличие от стандартных типов — конструкция механизма.

3 основных вида розеток для электроплит:

скрытые — шина для розеток ставится внутрь стены, поэтому рабочая зона отвода получается полностью закрытой, что существенно повышает герметичность и безопасность;

• накладные — устанавливаются поверх отводов, самостоятельно проводить работу удобнее и быстрее, нет потребности создавать отверстие в стене, но сама точка видна над стенкой, сокращается герметичность;
• комбинированные — сложные модели скрытого вида — кроме установки в отверстие, они включают дополнительную защитную панель, которая защищает контакты от влаги, жира и других факторов.

Конструктивно они бывают одинарные или двойные, но во втором случае электрики советуют брать модели повышенной мощности, чем надо плите. В таком случае можно запитать вытяжку или другие приборы.

Выдвижные и поворотные

Такие модели красиво смотрятся, их удобно использовать, а при необходимости можно спрятать. Визуально они подобны компьютерному сетевому фильтру, который ставится в небольшой тубус. Главный механизм монтируется в столешницу, а для использования достаточно нажать на кнопку, чтобы выдвижные точки были доступны. Примеры размещения видны на фото.

Хотя это современный и удобный вид электророзетки, но до начала использования надо знать возможные минусы:

• заранее продумать схему расположения, поскольку сам тубус занимает много места внутри шкафа, которое в процессе эксплуатации может понадобиться;
• проводку надо заводить внутрь мебель, что усложняет процесс установки и перемещения мебели при необходимости;
• из-за сложной конструкции появляется больше рисков поломок, поэтому подбирать следует качественный товар, который в разы дороже стандартных видов;
• всплывающие над столешницей модели будут менее устойчивые в развернутом состоянии, сам тубус шатается, а неловкое выдергивание шнура может повредить блок;
• в случае поломки найти и заменить устройство проблематично.

Каждый владелец сам определяет, какие лучше ставить розетки на своей кухне. Работу можно выполнять самостоятельно, если есть опыт в этой сфере, или поручить дело мастерам. В любом случае, надо учитывать варианты расположения.

Правила электроснабжения кухни

Основные принципы пользования кухонной техникой – удобство и безопасность. Поэтому, чтобы вас не било током, чтобы для установки микроволновки не пришлось штробить уже отделанные стены, чтобы бытовые приборы не ломались из-за неправильного подключения, нужно знать требования к размещению и выбору розеток. И учитывать их при планировке пространства, расстановке мебели.

Чего делать нельзя

В нормативных документах четко расписано, каким должно быть расположение розеток на кухне, схема и высота их над полом и столешницей определяется в соответствии с этими требованиями. Но в этих документах прописаны и запреты, которые люди часто игнорируют, особенно если не хотят связываться с серьезным ремонтом и переделкой электропроводки перед обустройством новой кухни.

Некоторые ограничения на условия эксплуатации кухонной бытовой техники накладывают и их производители. Одно из них – недопущение подключения прибора к сети через сетевой разветвитель или удлинитель.

Включать несколько приборов в одну розетку через разветвитель нельзяИсточник idea-potolkov.ru

Такой запрет связан с увеличением нагрузки на электрическую сеть, которая может стать причиной короткого замыкания и даже пожара. А провода удлинителей не только придают помещению неряшливый вид, но и мешают уборке, создают травмоопасные ситуации.

Поэтому для кухни действует строгое правило: каждый электроприбор должен иметь свою индивидуальную точку подключения к сети.

Если же говорить о других запретах и ограничениях, то нужно запомнить следующие:

• розетки нельзя размещать под кухонной мойкой или над ней, так как при контакте с водой в случае поломки смесителя или протечки возможно короткое замыкание;
• высота розеток над столешницей не регламентируется, но расстояние от них до мокрой зоны (мойки) должно быть не менее 20-30 см;
• те же требования следует соблюдать и по отношению к плите или варочной поверхности для защиты розеток от брызг воды и жира;

Пользоваться этими розетками неудобно и небезопасноИсточник pro-dachnikov.com

• нельзя устанавливать розетки под стиральной или посудомоечной машиной, точку подключения стоит подбирать над ними или сбоку в соседнем шкафчике в пределах длины питающего шнура;
• розетки в рабочей зоне для подключения мелкой кухонной техники нельзя компоновать большими группами, максимум – по 4-5 штук, причем каждая группа должна подключаться к выделенной линии с устройством защитного отключения (УЗО).

Как выбирать розетки

Если следовать правилам, нет никакой необходимости выбирать для кухни розетки с высокой степенью защиты от влаги. Достаточно, если внутренняя часть изделий будет керамической, а внешняя панель гладкой для простоты очищения от жира и других кухонных загрязнений.

Розетка с керамическим механизмомИсточник ozone.ru

Эти электроустановочные изделия бывают накладными, встраиваемыми и модульными, и подбираются в зависимости от материала стен, условий монтажа, стиля интерьера, вида подключаемой техники.

Накладные розетки.

Монтируются на поверхности стены, поэтому их корпус выступает за её плоскость и может мешать установке мебели. Используются преимущественно внутри шкафов, а также в тех случаях, когда нет возможности штробить стены для прокладки проводов и разрабатывать отверстия в них.

Накладные розетки с открытой проводкой уместны в ретро-интерьерахИсточник werkel-kupit.ru

Самый распространенный вид розеток на кухне для встраиваемой техники: лицевая панель располагается почти вровень с поверхностью стены и не мешает нормальной установке оборудования. Вписывается в любой интерьер, но отличается сложностью монтажа с устройством в стенах отверстий для заглубления рабочей части розетки.

Модульные розетки.

Бывают угловыми и выдвижными. Первые представляют собой треугольный в сечении блок, монтируемый в угол стен, между стеной и столешницей, стеной и навесными шкафчиками.

Угловой модульИсточник youorder.de

Выдвижной модуль прячется в шкафчик или столешницу и достается при необходимости.

Выдвижной модуль в столешницеИсточник trinitymebel.ru

Правила монтажных работ

Для правильного монтажа необходимо на стенах кухни сделать разметку, указывая количество розеток и их вид. После чего проложить несколько линий кабеля для питания, учитывая количество аппаратуры. Мощная аппаратура требует использования надежного медного кабеля сечением 6 кв. мм для однофазной цепочки и 4 кв. мм для трехфазной.

Прокладывая кабель для плиты, нужно ставить автоматы на 40А или специальные предохранители. Для маломощной аппаратуры используется медный проводник 2,5 кв. мм и автомат на 16 или 25А.

Обязательно учитывать изоляцию, которая зависит от вида стен:

• для бетонного или кирпичного основания в штробу укладывается провод, который предварительно обворачивается в гофру из пластика;
• в стенах из гипсокартона штробить ничего не нужно, проводка утапливается в пустотах;
• допустимо применение кабель канала, в который укладывается провод.

Скрытую проводку в бетонном или кирпичном основании делать сложнее всего. Основная проблема в проделке каналов и вырезании ниш для подрозетников. Готовые канавки надо убрать от пыли, поместить кабель и заделать гипсовым раствором. Аналогично заполнить ниши подрозетников, предварительно вставить стакан и продеть кабель.

После вывода проводов делается сама установка розеток. Перед работой их надо разобрать, удаляя лицевую сторону и механизм. Затем обесточить кухню и проверить провода индикаторной отверткой. Соединить кабеля питания с механизмом розетки:

• желто-зеленый — заземление, включается в центральный контакт;
• синий или с белой полосой — ноль, зажимается в крайнем контакте механизма;
• коричневый, черный, белый или красный — фаза, подключается ко второму контакту.

После подключения всех проводов механизм плотно фиксируется шурупами в подрозетнике, проверяется горизонталь при помощи уровня и надевается лицевая часть. Качество работ проверяется лампой. Если она загорелась, то работа выполнена верно, в противном случае, все разбирается, обесточивается и соединяется заново.

Погружные или врезные модели монтируются самостоятельно, но нужно осторожно сделать дырку в столешнице или шкафах, после чего подключить точку. Чтобы получить красивые и эстетические розетки на кухне, необходимо правильно подбирать их формы и цвет

К примеру, можно выбирать однотонные варианты или использовать сочетание контрастов, когда к красной или желтой мебели и отделке дополняются черные розетки

Чтобы получить красивые и эстетические розетки на кухне, необходимо правильно подбирать их формы и цвет. К примеру, можно выбирать однотонные варианты или использовать сочетание контрастов, когда к красной или желтой мебели и отделке дополняются черные розетки.

На видео можно увидеть все о расположении и видах кухонных электроточек, основные ошибки при монтаже:

Как ПРАВИЛЬНО расположить розетки и выключатели на КУХНЕ! Все о Мебели. Часть 2.

https://www.youtube.com/Xvbmsl1gmlA

Лучше всего для выполнения электрических работ воспользоваться услугами мастера, поскольку от этого зависит безопасность во время монтажа и в ходе эксплуатации кухни.

Варианты освещения обеденной зоны

По возможности стол лучше располагать возле окна для использования естественного света. Искусственная подсветка тоже не должна раздражать глаза. Поэтому освещать обеденную зону лучше неяркими лампочками теплых цветов.

Стол лучше располагать у окна

Впрочем, далеко не у всех есть такая возможность. Если ваш стол стоит у стены, то осветить его можно настенными бра или спотами с направленным вниз световым потоком. Декоративные светильники не только будут выполнять свои прямую функцию, но станут интересным элементом интерьера. Конечно, они проигрывают в освещенности потолочным. Чтобы освещенность была эффективной, подвесьте бра выше уровня человеческих глаз.

Варианты подсветки стола при помощи бра

Любой стол можно осветить потолочной люстрой. Но максимально выигрышно подобный вариант смотрится на столах, стоящих в центре. Самый простой вариант – осветить стол одним подвесным светильником с красивым пластиковым, стеклянным абажуром (тканевый довольно сложно держать в чистоте). Способ идеален для круглых, квадратных столов. Плафоны из матового стекла мягко рассеивают свет, не дают ему бить в глаза сидящим за столом. 1,5 м над уровнем стола – оптимальная высота подвесного светильника. Удобно иметь возможность регулирования высоты лампы, особенно на маленькой кухне: низко опущенный придаст уют домашнему ужину, а поднятый наверх – создаст общий свет.

Освещение круглого стола

Для овальных и прямоугольных столов, барных стоек одну люстру лучше заменить несколькими подвесными. Световой поток станет более равномерным.

Освещение прямоугольного стола

Подсветку обеденной зоны в большой кухне можно сделать на разных уровнях в подвесном гипсокартонном потолке. Таким образом, создается дополнительное зонирование помещения.

Зонирование при помощи света

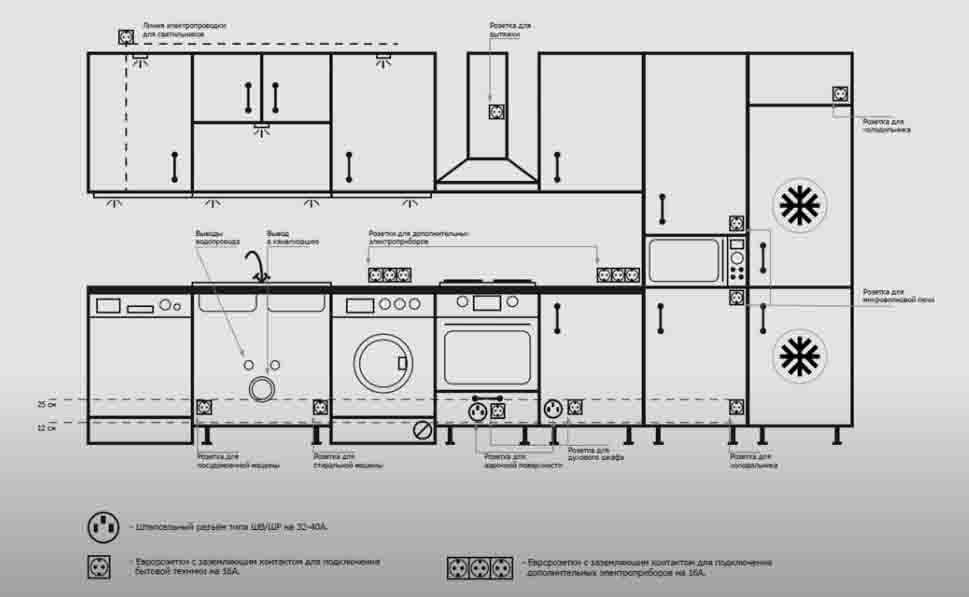

Схема планировки кухонной электропроводки

Скрытый и встроенный способ

Самый надежный способ монтажа электропроводки — скрытым способом в штробах на стене. Основные требования:

• кабель с двойной изоляцией;
• двух-трёхпроводная электропроводка с медными жилами;
• при трёхпроводном варианте гарантируется максимальная электробезопасность;
• двухжильный медный кабель для источников света.

Грамотная схема проводки предполагает наличие отдельных линий электропитания для таких устройств, как кухонная плита, силовые электроприборы (посудомоечная и стиральная машина), мелкая бытовая техника, электропроводка для освещения.

Скрытая проводка на кухне.

При подключении к электрощитку следует помнить о том, что автоматы защиты должны срабатывать при следующих показателях номинального тока:

• 32А — для электроплит и варочных панелей;
• 25А — посудомоечные машины и другие проточные водонагреватели;
• 16-25А — розетки;
• 10А — освещение.

Оптимальное сечение проводов для бытовой техники:

• для электрической варочной поверхности 4-6 мм;
• для духовки от 2,5 мм;
• для посудомоечной и стиральной машины от 2,5 мм.

Замена устаревшей алюминиевой проводки на медную очевидна. Причиной тому неизбежное окисление алюминиевых проводов, их большая хрупкость на изгибах. Медные провода с меньшим удельным сопротивлением способны эффективнее проводить ток.

Как установить розетку в кафеле смотрите:

Для чего на кухне надо устанавливать электрический щиток?

Для удобства в помещении нужно устанавливать электрический щиток. Если нет возможности установить данное устройство, можно использовать распаечную распределительную коробку, в которой соединены провода розеток и освещения

Однако важно помнить, что в таком случае отсутствует возможность отключить отдельно провода розеток или освещения, при этом защита по выбранным цепям будет отсутствовать. Это не совсем удобно, если понадобится что-либо отремонтировать или подключить

На входе электрического щитка нужно будет установить выключатель автомат на максимально возможный суммарный ток нагрузки. Каждый из шлейфов розеток, то есть параллельное соединение максимум 5 розеток, будет подключаться к отдельному выключателю автомату на 25 А. Шлейфы розеток прокладываются трехжильным кабелем с сечением 1,5 мм?

Кухня является влажным помещением, потому рекомендуется в щитке вместо обыкновенных выключателей автоматов установить дифференциальные выключатели автоматы на ток утечки 20-30 А и необходимые токи короткого замыкания. Вместо этого можно установить обыкновенные выключатели автоматы и УЗО, но лучшим вариантом является установка дифференциальных выключателей автоматов. Они позволяют защищать людей от удара током, если повредится изоляция электрических приборов.

Советы по монтажу

• при выборе подсветки шкафов на кухне стоит остановиться на белом свете, поскольку именно этот вариант не будет искажать вид и цвет блюд, продуктов, в виду максимальной приближенности к естественному освещению;
• если целью монтажа подсветки является создание уюта, то стоит остановить свой выбор на диодах с теплым спектром;
• при монтаже ленты в рабочей зоне стоит приобрести не один, а несколько источников света, поскольку так удастся избежать появления теней;
• подсветка должна вписываться в общий дизайн помещения.

Выбор сечения кабеля

Выбор сечения кабеля – это очень важный момент, позволяющий значительно сохранить яркость оборудования. Здесь потребуется проведение расчетов, нуждающихся в самом пристальном внимании.

Как правило, при монтаже подсветки светодиодного типа используется кабель с сечением от 0,5 до 2,5 мм2. Но не стоит брать примерно подходящее оборудование, а лучше произвести расчет. Для этого используется следующая формула: s=(2*I*p*L)/U, в которой I – это сила тока; р — это значение удельного сопротивления, зависящее от материала; L – длина используемого кабеля; U – максимально допустимое значение перепада напряжения, возникающее между нагрузкой и блоком питания.

Сечение кабеля напрямую зависит и от его длины. Тот есть, чем больше длина кабеля, тем меньшее количество мощности дойдет до источника света.

Выбор места расположения

Как правило, для кухни чаще всего выполняется монтаж дополнительного освещения на рабочую зону. Но это не единственный вариант, который применим в данном помещении.

Какие же еще варианты можно использоваться для светодиодной подсветки на кухне под шкафы:

1. Рабочая поверхность под шкафами требует использования только теплого белого цвета, поскольку такой вариант придаст блюдам более аппетитный внешний вид.
2. Кухонный гарнитур может освещаться двумя способами. При монтаже подсветки сверху можно не переживать о влажном воздействии и применять любой тип ленты, даже открытого типа. При монтаже снизу, особенно, если вопрос касается напольных шкафов, потребуется подбор техники с самым высоким уровнем защиты, поскольку первая влажная уборка может повредить обычную ленту.
3. Фартук можно дополнить светодиодной лентой, особенно если он выполнен из стекла.
4. Ящики, освещенные светодиодной лентой, будут смотреться очень эффектно. Желательно подобрать оборудование сенсорного типа, которое будет загораться при открывании.

Монтаж

Для того чтобы сделать эстетичную подсветку шкафов на кухне, необходимо учесть еще один немаловажный нюанс. Лента может быть приклеена к любой поверхности, но будет ли это выглядеть достаточно прилично и аккуратно? Вряд ли. Для того чтобы сделать более приятное освещение, стоит использовать алюминиевые профили, которые обладают не только защитной матовой крышкой, но еще и имеют разнообразную форму: угловую, прямоугольную, широкую или узкую. Помимо этого на алюминиевый профиль можно с легкостью установить стекло, которое дополнительно защитит ленту от попадания мусора и пыли.

Для монтажа светодиодной ленты необходимо выполнить следующие действия:

1. Произвести установку блока питания и модуля управления. Блок питания лучше будет скрыть от глаз, поэтому можно проделать отверстие для подключения ленты.
2. Подготовить место для крепления ленты.
3. Закрепить подготовленный короб из алюминия. Если установка ленты будет производиться без короба, то желательно поверхность шкафа обезжирить.
4. Отрезать необходимую длину ленты и закрепить в алюминиевом коробе или приклеить к поверхности шкафа.
5. Припаять край ленты к блоку питания. Вместо пайки можно применять и коннекторы.
6. Проверить работоспособность системы.

Как оказалось, произвести монтаж светодиодной ленты – это простая работа, не требующая особых навыков. Такое освещение внесет свою «изюминку» в любой интерьер
