Выбор и установка

Для правильного выбора и установки стабилизатора напряжения необходимо учесть несколько важных факторов и следовать определенным рекомендациям.

Определите требуемую мощность стабилизатора. Для этого необходимо учитывать суммарную мощность всех подключенных к нему электроприборов. Учтите возможную нагрузку в перспективе, чтобы выбранный стабилизатор имел запас по мощности.
Изучите особенности электросети в вашем регионе. Определите диапазон вариации напряжения, с которым может столкнуться ваш стабилизатор, чтобы выбрать подходящую модель, способную обеспечить стабильный выходной напряжение при любых изменениях в сети.
Проанализируйте особенности работы стабилизатора

Обратите внимание на его защитные функции, наличие автокомпенсации, возможность подключения к компьютеру и наличие системы автоматической диагностики.
Проверьте наличие сертификатов и гарантийного обслуживания. Приобретайте стабилизатор у надежных поставщиков с хорошей репутацией и проверенными сертификатами качества.

Установка стабилизатора напряжения должна проводиться строго в соответствии с инструкцией производителя. Основные рекомендации по установке:

• Выберите подходящее место. Стабилизатор должен быть установлен в хорошо продуваемом месте, без прямых источников тепла и возможности попадания влаги.
• Обеспечьте надежное крепление. Стабилизатор должен быть надежно закреплен на стене или на специальной конструкции для предотвращения падения или повреждения.
• Подготовьте систему электропитания. Перед установкой стабилизатора необходимо отключить электроприборы от сети, а также убедиться, что входное напряжение сети подходит для работы стабилизатора.
• Подключите стабилизатор. Следуйте инструкции производителя по правильному подключению стабилизатора к системе электропитания и к электроприборам.
• Проверьте работу стабилизатора. После установки необходимо проверить его работу, убедившись, что он обеспечивает стабильное выходное напряжение в заданном диапазоне.

Правильный выбор и установка стабилизатора напряжения обеспечат надежную защиту ваших электроприборов от скачков напряжения и обеспечат стабильную работу электрооборудования.

Типы стабилизаторов

Импульсные регулируемые постоянного тока

15 лет назад на первом курсе я сдавал зачёты по предмету «Источники питания» для радиоэлектронной аппаратуры. Начиная с тех пор и до сегодняшнего времени, самым народным и популярным остаётся микросхема LM317 и её аналоги, которая относится к классу линейных стабилизаторов.

На данный момент есть несколько видов стабилизаторов напряжения и тока:

1. линейные  до 10А и входным напряжением до 40В;
2. импульсные с высоким входным напряжением, понижающие;
3. импульсные с низким входным напряжением, повышающие.

На импульсном ШИМ контроллере обычно от 3 до 7 ампер по характеристикам.  В реальности зависит от системы охлаждения и КПД в конкретном режиме. Повышающий из низкого входного напряжения на выходе делает более высокое. Такой вариант используется для питания светодиодов от блоков питания с малым количеством вольт. Например в автомобиле, когда из 12В надо сделать 19В или 45В. С понижающим проще, высокое снижается до нужного уровня.

Про все способы питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В». Отдельно описаны схемы подключения от простейших за 20 руб до полноценных блоков с хорошим функционалом.

По функционалу они делятся на специализированные и универсальные. Универсальные модули обычно имеют 2 переменных сопротивления, для настройки Вольт и Ампер на выходе. Специализированные чаще всего не имеют построечных элементов и значения на выходе фиксированы. Среди специализированных, распространены стабилизаторы тока для светодиодов, схемы в большом количестве есть в интернете.

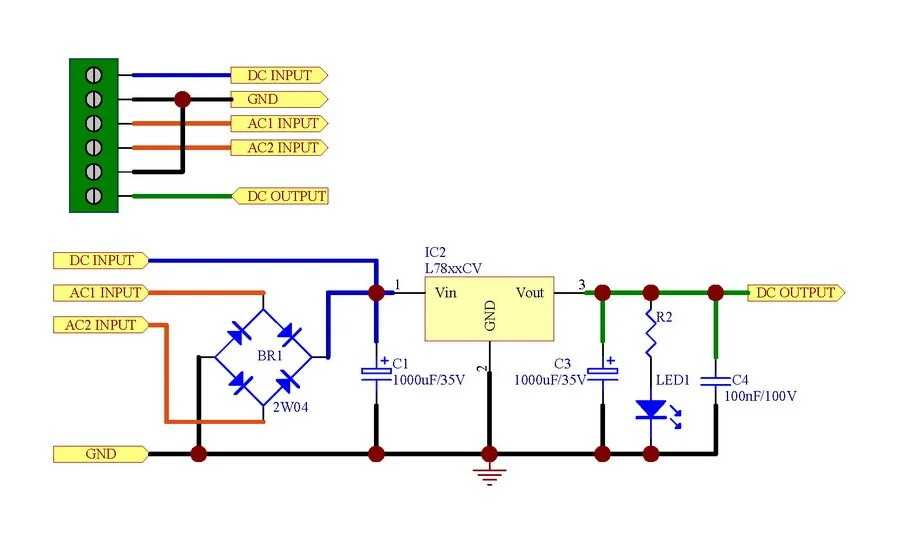

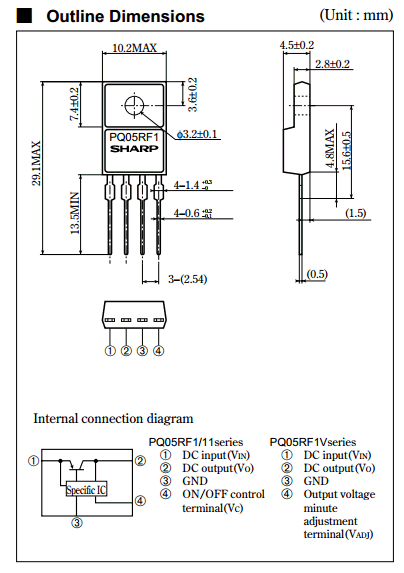

Стабилизаторы КРЕН (с фиксированным напряжением)

В дополнение может быть добавлен выходной конденсатор для сглаживания переходных процессов.

Технические характеристики: Стабилизатор крб имеет следующие характеристики: допустимая величина выходного тока 1 Ампер; наличие внутренней термозащиты; отсутствие необходимости во внешних компонентах; внутренние ограничения токов короткого замыкания.

Внутренняя структура этой микросхемы выполнена так, что позволяет производить сложение напряжений по уровню на входе с соответствующим значением напряжения на выходе благодаря тому, что общая шина ST1 оказалась оторванной от общего провода схемы. Схема стабилизатора крен На свет появились микросхемы, которые имеют всего 3 вывода: вход, выход и общую шину и позволяют получать стабилизированное напряжение строго заданных параметров, не требуя при этом никаких дополнительных элементов.

Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями. Эту емкость нужно увеличивать, если возникает самовозбуждение колебания напряжения на выходе. Особенность моста в том, что через входящий в него резистор R7 протекает большая часть тока нагрузки.

В настоящее время промышленность выпускает широкий ассортимент микросхем серий , К и КР Предел тока нагрузки не превышает 1 А.

Предложенные схемы можно использовать для питания готовых конструкций, при макетировании, для зарядки маломощных аккумуляторов, при ремонтах и апгрейде аппаратуры. Включив две ЕН5А, можно получить выходной ток до 6 А. Требуемое выходное напряжение устанавливают подстроечным резистором R2. В таблицу включены лишь стабилизаторы с выходным напряжением в пределах 5…27 В — в этот интервал укладывается подавляющее большинство случаев радиолюбительской практики.

В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается. В большинстве случаев применения нагрузкой служит резистивный делитель напряжения R1 R2 на рис. Если же напряжение на выходе СН увеличивается, процесс регулирования протекает в противоположном направлении. При эксплуатации устройства с током в нагрузке менее 0. По этой схеме можно включать и стабилизаторыс фиксированным выходным напряжением.

Щербина, С. В литературе предлагается немало способов, как найти выход из данной ситуации. Требуемое выходное напряжение устанавливают подстроенным резистором R6, значение тока в данном случае 5 А , при превышении которого СН становится стабилизатором тока. Транзистор VT2 реагирует на изменение под действием тока нагрузки падения напряжения на резисторе R2 и открывается, когда оно достигает 0, Представленный вариант обеспечивает выходное напряжение в пределах Схема включения стабилизаторов напряжения

Источник

Регулируемый блок питания своими руками

Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1.2 до 30 вольт и силой тока до 10А, а также встроенной защитой от короткого замыкания. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей.

Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.

Так же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.

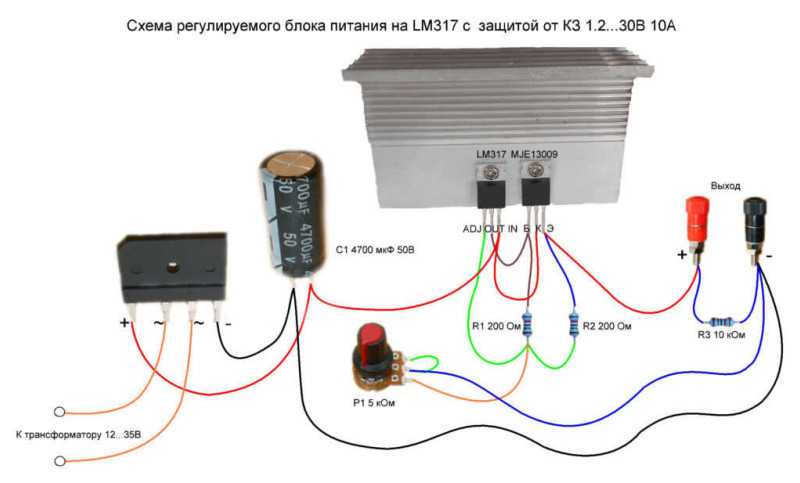

А эту схему я нарисовал по просьбе начинающих радиолюбителей, которые собирают схемы навесным монтажом.

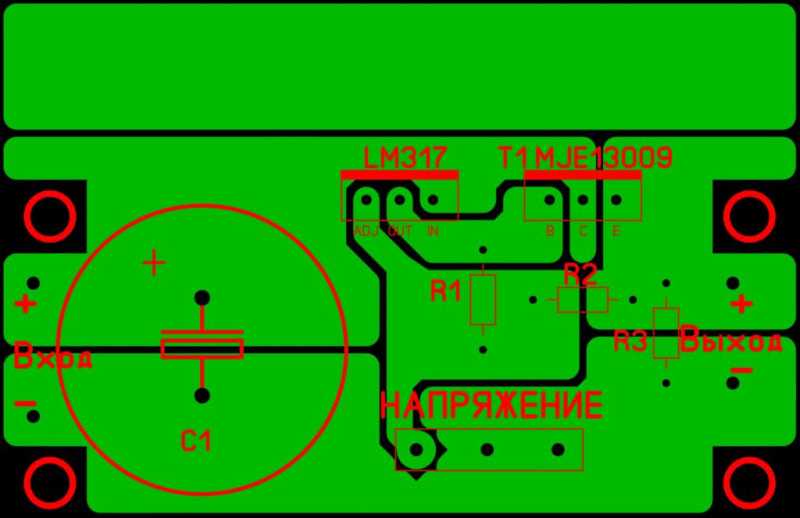

Сборку желательно выполнять на печатной плате, так будет красиво и аккуратно.

Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.

Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.

А теперь самое интересное… Испытания блока питания на прочность.

Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы H4 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.

Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.

Что будет с блоком питания при коротком замыкании?

При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.

Радиодетали для сборки регулируемого блока питания на LM317

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!
