Стабилизатор L7812CV
Как написано в технических характеристиках, микросхема l7812cv является одним из стабилизаторов компании ST Microelectronics в корпусном исполнении ТО-220. Она предназначена для поддержания положительного выходного напряжения схемы в которой находится, на уровне 12,5 В с силой тока до 1,5 А. Имеет хорошую встроенную защиту от перегрева. В связи с большим количеством приборов работающих именно от 12 В, является наиболее распространенной в серии L78xxCV.

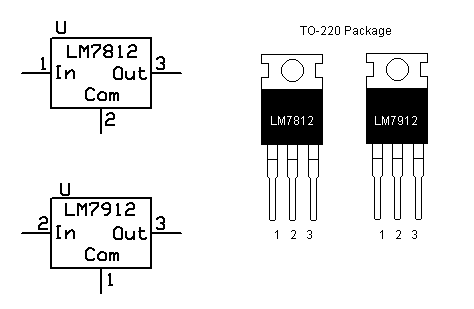

Цоколевка
Распиновка l7812cv выполнена исключительно в пластиковом корпусе ТО-220. Для определения выводов расположите его перед собой и смотрите на маркировку. Тогда первая ножка слева — это вход (input), вторая – земля (GND), третья – выход (output). Внешний вид, габариты микросхемы представлены на рисунке.
Технические параметры
Микросхема имеет внутреннее ограничение (Internally limited), т.е. защищена от короткого замыкания и скачков в нагрузке по максимальному выходному току (до 1.5 А) и рассеиваемой мощности. В даташит величина последней не приводится, поэтому считается, что её значение ограничено корпусным исполнением изделия ТО-220 (до 50 Вт).
Максимальные
Рассмотрим предельные эксплуатационные значения для l7812cv:
- максимальное напряжение: на входе до 35 В; на выходе до 12.5 В;
- предельный выходной ток ограничен 1.5 А;
- температурные режимы: рабочий диапазон от 0 до +125 О С; хранение возможно от -65 до +150 О С;
Электрические
Типовые электрические параметры l7812cv приводятся в datasheet отдельно, для температуры окружающей среды не более +25 О С. Эти данные представлены в таблице ниже. В отдельных столбцах указаны условия и единицы измерений.

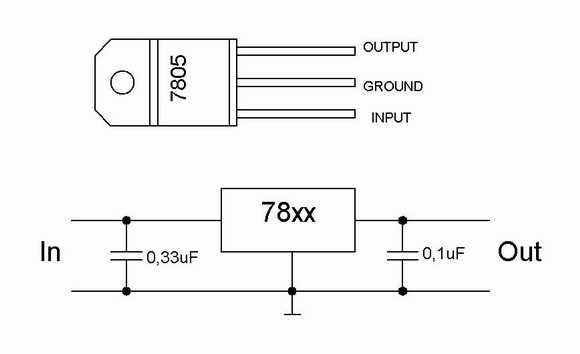

Схема включения
Типовым подключением микросхемы l7812cv является трехконтактная схема стабилизации. В ней имеются две емкости на входе и выходе. Первая сглаживает колебания, получаемые от выпрямительного диодного моста или какого либо источника питания. Вторая оптимизирует переходные процессы и увеличивает сопротивление высоким частотам.
Эту схему берут за основу для создания 12-вольтовых блоков питания со стабилизацией.
Аналоги
Среди зарубежных микросхем у рассмотренного стабилизатора l7812CV много аналогов. Таковыми являются: KA7812A, LM7812CT, MC7812CT, UA7812CKC. Они достаточно распространены в радиомагазинах, но менее популярны из-за своей большей стоимости. Обновленной, с повышенной точностью выходного напряжения и диапазоном рабочих температур считается l7812abv. В российском сегменте конкуренцию ей составляет КР142ЕН8Б, но она еще более дорогая среди всех указанных.
Автомобилистам на заметку
Многие автолюбители задумывались над перегоранием ходовых огней на своей машине. Данная микросхема позволяет решить эту проблему с минимальными затратами и набором компонентов, так как она может стабилизировать нестабильное бортовое напряжение до уровня 12 В. Для работы в такую схему рекомендуют добавить два конденсатора на 25 В c емкостью на входе 330 мкФ и выходе 100 мкФ, диод IN4007, и радиатор для отвода тепла. Однако некоторые автомобилисты обходятся без них и вполне довольны результатом.
Описание того как работает схема подключения для ходовых огней можно посмотреть в непродолжительном видеоролике.
Несомненным лидером по производству l7812cv является европейская компания STMicroelectronics. Кроме неё неплохие копии делают: Guangdong Kexin Industrial, Inchange Semiconductor. Datasheet этих производителей можно скачать кликнув по их наименованию.
Инструкция по подключению и схема
L7812cv – это простой и надежный стабилизатор напряжения, который позволяет поддерживать постоянное напряжение в 12 вольт на выходе. В данной инструкиции мы рассмотрим, как правильно подключить данный стабилизатор и предоставим схему подключения.
Шаг 1: Подготовка материалов
Перед началом работы вам потребуются следующие материалы:
- L7812cv стабилизатор напряжения;
- Разъем для питания (обычно используется разъем типа DC-формата);
- Клеммы для подключения проводов;
- Провода для подключения стабилизатора к источнику питания и нагрузке;
- Источник питания (например, батарейки, аккумулятор или сетевой блок питания).
Шаг 2: Подключение стабилизатора
Следуйте следующим инструкциям для правильного подключения:
- Подготовьте разъем для питания и клеммы. Если разъем имеет провода, подготовьте их, обрезав их до нужной длины и обнажив концы.
- Подключите положительный (+) провод от источника питания к клемме «вход» на стабилизаторе. Обычно положительный (+) провод физически подключается к центральному контакту разъема.
- Подключите отрицательный (-) провод от источника питания к клемме «земля» на стабилизаторе. Обычно минусовой (-) провод физически подключается к внешней оболочке разъема.
- Подключите положительный (+) провод от клеммы «выход» на стабилизаторе к положительному (+) контакту вашей нагрузки (например, электронное устройство или светодиод).
- Подключите отрицательный (-) провод от клеммы «земля» на стабилизаторе к отрицательному (-) контакту вашей нагрузки.
Примечание: Всегда обратитесь к документации вашего стабилизатора напряжения для точных указаний по подключению в вашем конкретном случае.
Шаг 3: Проверка подключения
После подключения стабилизатора можно проверить корректность его работы. Для этого выполните следующие действия:
- Убедитесь, что источник питания включен.
- Проверьте, что напряжение на выходе стабилизатора составляет 12 вольт. Воспользуйтесь вольтметром для измерения напряжения.
- Проверьте, что нагрузка, к которой подключен стабилизатор, работает нормально.
Схема подключения
Ниже приведена схема подключения L7812cv стабилизатора напряжения:
| Вход | Выход | Земля |
|---|---|---|
| + (положительный провод от источника питания) | + (положительный провод к нагрузке) | — (отрицательный провод от источника питания и нагрузки) |
Примечание: Убедитесь, что схема подключения и положение контактов вашего стабилизатора соответствуют описанным инструкциям.
Используя данную инструкцию и схему подключения, вы сможете легко и безопасно подключить стабилизатор напряжения L7812cv и обеспечить постоянное напряжение в 12 вольт на выходе.
Характеристики
Характеристики LM7812 необходимо знать для того чтобы грамотно и безопасно внедрить элемент в разрабатываемую электронную схему. Во-первых, это касается максимальных значений основных параметров. Они приведены далее:
- Максимальное входное напряжение: не более 40 В.;
- Выходной ток: до 1.5 А.;
- Предельная рабочая температура элемента: +125 градусов;
- Температурный режим при хранении: от — 65 до +150 градусов.
При монтаже компонента на плату необходимо выставить паяльник на температуру не более +230 градусов. Время нагрева элемента не должно превышать 10 секунд.
Другой набор параметров, о котором нужно знать — это электрические. В Datasheet LM7812 приведены значения, полученные при следующих исходных условиях:
- Входное напряжение: 19 В.
- Выходной ток: 100 мА.
- Температура: 25 градусов.
| Параметр | Обозначение | Условия испытания | Мин. | Типовое | Макс. | Ед. изм. |
|---|---|---|---|---|---|---|
| Напряжение на выходе | VO | IO=5mA ~ 1.5A VIN=15 ~ 27V, PD 15W | 11.5 | 12.5 | V | |
| Диапазон регулирования Vin | REGV | VIN=14.5 ~ 30V | 120 | mV | ||
| Диапазон регулирования нагрузки | REGL | IO=5mA ~ 1.5A | 120 | mV | ||
| Ток покоя | IQ | 8 | mA | |||
| Изменение тока покоя | dIQ | VIN=14.5 ~ 30V | 1 | mA | ||
| IO=5mA ~ 1A | 0.5 | mA | ||||
| Входное напряжение | VIN | 14.5 | 35 | V | ||
| Радиоподавление пульсаций | RR | VIN=15~ 25V, f=120Hz | 55 | dB | ||
| Макс. выходной ток | IOM | TJ=25ºC | 2.2 | A | ||
| Смещение выходного напряжения | V/T | IO=5mA , TJ=0 ~ 125ºC | — 0.8 | mV/ºC | ||
| Выходное шумовое напряжение | VNO | f=10Hz ~ 100KHz | 10 | mV | ||
| Ограничение тока короткого замыкания | ISC | TJ=25ºC | 2.0 | A |
Стабилизатор напряжения 7812 — технические характеристики
Этот стабилизатор размещен в корпусе ТО – 220, имеющем три вывода. Он способен стабилизировать напряжение 12 вольт, что дает возможность применять его в разных электронных приборах.
- Тип выхода – постоянный.
- Ток выхода – 1 ампер.
- Наименьшая температура работы — 0 градусов.
- Наибольшая рабочая температура — 125 градусов.
- Число выводов – 3.
- Номинальное напряжение – 12 вольт.
- Наименьшее напряжение входа – 14,5 вольт.
- Наибольшее напряжение входа – 27 вольт.
- Тип корпуса – ТО – 220 АВ.
Чаще всего такие стабилизаторы используются в какой-то одной части схемы в том случае, когда нет смысла для создания целого блока питания устройств. В стабилизаторе 7812 используется внутренняя токовая защита от перегрева. Это делает блок на его базе очень надежным. При хорошем охлаждении радиатором, устройство стабилизации 7812 способен выдать ток 1 ампер. Наибольшее напряжение входа должно равняться не ниже 14,8 В и не выше 35 В.
Такие стабилизаторы создавались для источников определенного постоянного напряжения 12 В, с использованием дополнительных элементов можно переделать эти устройства в стабилизированные источники тока с возможностью регулировки.
Схема действия стабилизатора, подходящая для всех микросхем этого типа:

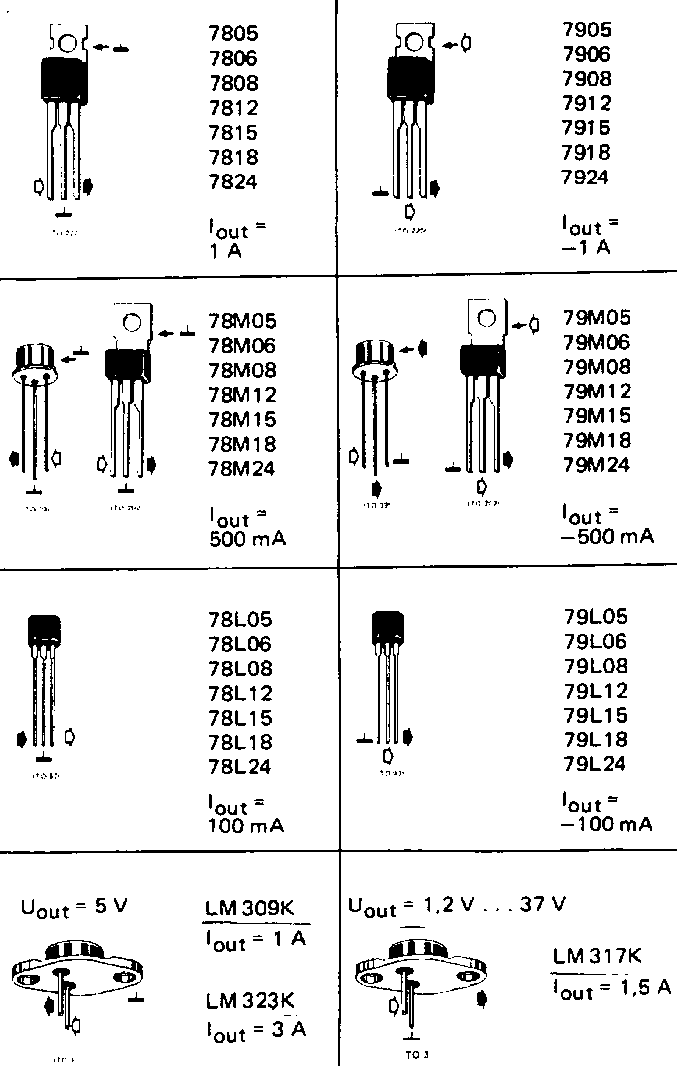

Трехвыводные стабилизаторы
Для многих неответственных использований оптимальным выбором будет обычный 3-выводный стабилизатор. У него имеется всего 3 наружных вывода. Он имеет заводскую настройку на фиксированное напряжение. Серия 7800 – это представители стабилизаторов этого типа. В последних двух цифрах указывается напряжение. Об одном из этой серии, мы уже рассказывали ранее (7805)
На рисунке изображено, как просто выполнить стабилизатор, к примеру, на 5 вольт, применив одну схему. Емкость, подключенная параллельно выходу, оптимизирует процессы перехода и задерживает сопротивление выхода на низком уровне при повышенных частотах. Если прибор находится далеко от фильтра, то нужно использовать вспомогательный конденсатор входа. Серия 7800 производится в металлических и пластиковых корпусах.
lm7812 стабилизатор 12 В
Стабилизатор напряжения 7812 изменяет напряжение величиной до 20 В в 12 В. Этот прибор часто использовался для создания стабильного напряжения работы устройств низкого напряжения: усилителя звука, микроконтроллеров, осветительных ламп.
На входной каскад можно подключить нестабильную величину напряжения, и даже переменное значение. LM 7812 является стабилизатором, входящим в серию микросхем 78хх. Они отличаются лишь напряжением выхода, остальные параметры остаются прежними.
Для лучшего отвода тепла прикрепляют охлаждающий радиатор к корпусу стабилизатора. Его можно снять от старых устройств с платы. Вместо радиатора можно использовать жесть от банок, нарезав ее полосками, и просверлив в них отверстия для крепления на винт.
Технические параметры
Микросхема имеет внутреннее ограничение (Internally limited), т.е. защищена от короткого замыкания и скачков в нагрузке по максимальному выходному току (до 1.5 А) и рассеиваемой мощности. В даташит величина последней не приводится, поэтому считается, что её значение ограничено корпусным исполнением изделия ТО-220 (до 50 Вт).
Максимальные
Рассмотрим предельные эксплуатационные значения для l7812cv:
- максимальное напряжение: на входе до 35 В; на выходе до 12.5 В;
- предельный выходной ток ограничен 1.5 А;
- температурные режимы: рабочий диапазон от 0 до +125 О С; хранение возможно от -65 до +150 О С;
Электрические
Типовые электрические параметры l7812cv приводятся в datasheet отдельно, для температуры окружающей среды не более +25 О С. Эти данные представлены в таблице ниже. В отдельных столбцах указаны условия и единицы измерений.
Схема включения
Типовым подключением микросхемы l7812cv является трехконтактная схема стабилизации. В ней имеются две емкости на входе и выходе. Первая сглаживает колебания, получаемые от выпрямительного диодного моста или какого либо источника питания. Вторая оптимизирует переходные процессы и увеличивает сопротивление высоким частотам.
Эту схему берут за основу для создания 12-вольтовых блоков питания со стабилизацией.
Что такое стабилизатор напряжения L7812CV?
Стабилизатор напряжения L7812CV – это электронное устройство, которое позволяет удерживать постоянное значение выходного напряжения, независимо от колебаний входного напряжения. Данное устройство имеет три вывода – вход, выход и земля.
Stabilizator напряжения L7812CV работает на основе цепочки диодов и конденсаторов, а также транзисторной линейной схемы. Конструктивно данная микросхема выполнена в формате «древлеподобного» корпуса, что облегчает ее установку и подключение. Внутри корпуса находятся регуляторы, фильтры, защитные элементы и прочие компоненты.
Устройство L7812CV позволяет стабилизировать переменный ток от 15 вольт до 35 вольт и обеспечивает выходное постоянное напряжение в размере 12 вольт и ток до 1,5 Ампер. При правильном подключении, данное устройство будет надежно работать в течение нескольких лет.
Стабилизаторы для питания микросхем
Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.
Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.
Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:
Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:
Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.
При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.
Работоспособная схема стабилизатора:
- Наибольший ток 1,5 А.
- Интервал входного напряжения – до 40 вольт.
- Выход – 5 В.
Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.
Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.
Как правильно подключить стабилизатор?
Стабилизатор напряжения l7812cv — это электронное устройство, которое используется для поддержания стабильного выходного напряжения в электрических схемах. Правильное подключение стабилизатора является важным шагом для обеспечения его правильной работы и предотвращения повреждения.
Для правильного подключения стабилизатора напряжения l7812cv необходимо выполнить следующие шаги:
- Подготовьте необходимые инструменты, включая паяльник, припой, провода и электрические компоненты.
- Подключите входное напряжение к контакту VIN (вход) стабилизатора. Обычно это напряжение составляет 15-35V постоянного тока.
- Подключите выходное напряжение к контакту VOUT (выход) стабилизатора. Это будет стабильное напряжение 12V постоянного тока.
- Соедините контакт GND (земля) стабилизатора с заземлением вашей электрической схемы.
- Убедитесь, что все соединения надежно закреплены и не имеют никаких повреждений.
- Проверьте свою электрическую схему на наличие коротких замыканий или ошибок.
- Включите свою электрическую схему и проверьте, работает ли стабилизатор напряжения надлежащим образом.
Правильное подключение стабилизатора напряжения l7812cv предоставляет эффективную защиту вашей электроники от нестабильного напряжения и может помочь продлить ее срок службы. Рекомендуется следовать указанным выше инструкциям, чтобы правильно подключить стабилизатор и обеспечить его надежную работу в вашей электрической схеме.
Техническое описание L7812CV
Часто задаваемые вопросы
L7812CV — это стабилизатор напряжения с тремя выводами. Этот регулятор может обеспечить локальное регулирование на карте, устраняя проблемы распределения, связанные с одноточечным регулированием.
Можно ли совместно использовать ka7812 и l7812cv?
KA7812 — продукт FAIRCHILD с максимальным выходным током 1 А, а L7812CV — продукт ST с максимальным выходным током 1,5 А.Следовательно, когда требуемый выходной ток не превышает 1 А, их можно использовать совместно. Если выходной ток составляет от 1 А до 1,5 А, можно использовать только L7812CV.
Как подключить микросхему регулятора L7812cv？
Если он упакован как ТО-220, метод идентификации заключается в том, чтобы повернуться стороной со словами к себе и булавками вниз. Сосчитайте 123 слева направо. Контакт 1 является входным, контакт 2 – заземленным, а контакт 3 – выходным. Чипы регулятора напряжения серии 78 должны быть на входе постоянного тока, если вход и выход перепутаны, чип будет сожжен. Кроме того, входное постоянное напряжение не должно быть слишком высоким.
В чем разница между LM7812CV и LM7812CT? Какой выходной ток выше?
LM7812CV и LM7812CT представляют собой трехполюсные стабилизаторы +12 В с максимальным выходным током 1 А. Разница в том, что их производители разные.
Можно ли заменить 7812cv и 78m12 друг другом?
Максимальный выходной ток 7812 обычно составляет 1 А (у некоторых производителей он составляет 1,5 А), а максимальный выходной ток 78M12 – 0,5 А, поэтому 7812 может заменить 78M12, но 78M12 может не заменить 7812 (только когда ток нагрузки не превышает 0,5А) Возможна замена друг друга только при определенных обстоятельствах).
Каково выходное напряжение встроенного трехполюсного стабилизатора L7812?
Каков диапазон входного тока l7812?
Максимальное входное напряжение 7812 составляет 35 В. Максимальный входной ток составляет 1 А, но его лучшее рабочее напряжение составляет 15–17 В, особенно при большом токе нагрузки. Поскольку это линейный регулятор, если разница входного и выходного напряжения и выходной ток велики одновременно, это приведет к избыточному энергопотреблению и сильному выделению тепла.
PMIC — Регуляторы напряжения — линейные TO-220-3 0°C~125°C L7812 Перегрев, короткое замыкание 55 дБ (120 Гц) 8 мА STMICROELECTRONICS L7812CVЛинейный регулятор напряжения, фиксированный, положительный, от 19 В до 35 В In, 12 В и 1,5 А Выезд, ТО-220-3
L7812CV — это стабилизатор положительного напряжения с тремя выводами, обеспечивающий локальное регулирование на плате и устраняющий проблемы распределения, связанные с одноточечным регулированием.
Учебное пособие по регулятору напряжения (L7805, L7809 и L7812)
Схема включения
Сама по себе LM7812 представляет собой схему стабилизации напряжения и подключения к ней устройство обычно осуществляется только для этого. По сути, кроме неё для выполнения этой функции больше ничего не требуется. Начинающие радиолюбители применяют её в своих разработках без дополнительной обвязки и она в них работает, но это не совсем правильное решение.
Желательно следовать рекомендациям производителей, которые приводят схему включения 7812 с использованием двух конденсаторов на 25 В и более. Их необходимо паять как можно ближе к контактам, для более устойчивой работы микросхемы. При этом на входе необходима емкость больше, чем на выходе. Несоблюдении этого правила приводит к нестабильности выходного напряжения при резком изменении в нагрузке. Кроме того, такая емкостная обвязка выполняет защитные функции от самовозбуждения.
В паспорте заявлено, что на выходе допускается вообще не устанавливать сглаживающий конденсатор. Это возможно благодаря тому, что роль силового регулирующего элемента внутри серии 78xx выполняет эмиттерный повторитель на транзисторе Дарлингтона. Но как показывает практика, небольшую емкость все же ставят для лучшего подавления выходных высокочастотных пульсаций.
Пример работы подобной схемы можно посмотреть в небольшом видеоролике.
Техническое описание L7812CV в формате PDF
Загрузить спецификации и документацию производителя для STMicroelectronics L7812CV.
1.Что такое L7812CV?
2.В чем разница между стабилизатором постоянного напряжения и регулируемым регулятором?
3. Будет ли L78S12CV холоднее, чем L7812CV при одинаковой нагрузке?
4. Я пытаюсь сделать нагревательный элемент из нихромовой проволоки 24 калибра. Я использую 12-вольтовый линейный регулятор напряжения (L7812CV) в качестве адаптера питания, который подключен к выпрямительному мосту, обеспечивающему 19 В. Когда адаптер питания используется с другими устройствами, он работает хорошо (например, вентиляторы 12 В и Arduino). Но поскольку я пытался подключить нихромовый провод длиной около 40 см, радиатор, подключенный к регулятору, сильно нагревается примерно через минуту. Может ли кто-нибудь сказать мне, что происходит не так и как это решить?
5.Как подключить микросхему регулятора L7812CV?
6.Каково выходное напряжение микросхемы стабилизатора L7812CV?
WS2811 — это простая светодиодная лента RGB. В этой статье будут рассмотрены различия между WS2811 и WS2812B с точки зрения их преимуществ, распиновки, напряжения и других деталей. Кроме того, эти два вида материалов есть в наличии. Приветствуем ваш запрос предложений!
Хотя батареи LR44 и 357 выглядят одинаково, они работают по-разному. LR44 представляет собой щелочно-цинково-марганцевую батарейку-таблетку, тогда как 357 представляет собой батарейку-таблетку с оксидом серебра. Сегодня в этой статье мы объясним, в чем заключаются различия и могут ли они быть взаимозаменяемыми.
BC547 – это BJT NPN-транзистор общего назначения, который в основном используется любителями электроники и образовательными электронными проектами.
Также известный как 2SC1815, C1815 представляет собой NPN-транзистор с биполярным переходом, широко используемый в коммерческих и образовательных проектах.
BC548 — это транзистор с биполярным переходом NPN, который можно использовать во многих приложениях общего назначения.
Подпишитесь на Utmel!
Технические характеристики L7812CV
Технические характеристики, атрибуты, параметры и детали STMicroelectronics L7812CV аналогичны спецификациям STMicroelectronics L7812CV.
Срок производства
АКТИВНО (последнее обновление: 7 месяцев назад)
Контактное покрытие Что такое контактное покрытие?Покрытие контактов обеспечивает защиту от коррозии основных металлов и оптимизирует механические и электрические свойства контактных поверхностей.
Рабочая температура Что такое рабочая температура?Рабочая температура – это диапазон температур окружающей среды, в котором работает блок питания или любое другое электрическое оборудование. Это диапазон от минимальной рабочей температуры до до пиковой или максимальной рабочей температуры, за пределами которой блок питания может выйти из строя.
Упаковка Что такое упаковка?Упаковка для полупроводников — это носитель/оболочка, используемая для размещения и покрытия одного или нескольких полупроводниковых компонентов или интегральных схем. Материал корпуса может быть металл, пластик, стекло или керамика.
Статус детали Что такое статус детали?У частей может быть много статусов по мере прохождения этапов настройки, анализа, проверки и утверждения.
Уровень чувствительности к влаге (MSL)
Количество завершений
Количество функций
Номер базовой детали
Количество выводов Что такое количество выводов?количество всех выводов компонента (или выводов)
Напряжение — вход (макс.)
Максимальный выходной ток Что такое максимальный выходной ток?Максимальный ток, который может подаваться на нагрузку.
Ток покоя Что такое ток покоя?Ток покоя определяется как уровень тока в усилителе, когда он выдает ноль на выходе.
Выходное напряжение 1
Количество регуляторов Что такое количество регуляторов?Регулятор – это механизм или устройство, которое управляет чем-либо, например давлением, температурой или потоком жидкости. Регулятор напряжения стабилизирует уровень мощности. Регулятор – это механизм или устройство, которое управляет чем-либо, например давлением, температурой или потоком жидкости.
Минимальное входное напряжение
Перегрев, короткое замыкание
Провал напряжения (макс.)
Напряжение падения Что такое напряжение падения?Напряжение падения — это дифференциальное напряжение между входом и выходом, при котором схема перестает регулироваться при дальнейшем снижении входного напряжения; эта точка возникает, когда входное напряжение приближается к выходному напряжению.
Минимальное выходное напряжение
Коэффициент отклонения источника питания (PSRR)
Номинальное выходное напряжение
Радиационная стойкость Что такое радиационная стойкость?Радиационная стойкость — это процесс придания электронным компонентам и схемам устойчивости к повреждениям или неисправностям, вызванным высокими уровнями ионизирующего излучения, особенно в условиях космического пространства (особенно за пределами низкой околоземной орбиты), вокруг ядерных реакторов и ускорителей частиц, во время ядерных аварий или ядерной войны.
Статус RoHS Что такое статус RoHS?RoHS означает «Ограничение некоторых опасных веществ» в «Директиве об опасных веществах» в электрическом и электронном оборудовании.
In Stock: 28505
United States
China
Canada
Japan
Russia
Germany
United Kingdom
Singapore
Italy
Hong Kong(China)
Taiwan(China)
France
Korea
Mexico
Netherlands
Malaysia
Austria
Spain
Switzerland
Poland
Thailand
Vietnam
India
United Arab Emirates
Afghanistan
Åland Islands
Albania
Algeria
American Samoa
Andorra
Angola
Anguilla
Antigua & Barbuda
Argentina
Armenia
Aruba
Australia
Azerbaijan
Bahamas
Bahrain
Bangladesh
Barbados
Belarus
Belgium
Belize
Benin
Bermuda
Bhutan
Bolivia
Bonaire, Sint Eustatius and Saba
Bosnia & Herzegovina
Botswana
Brazil
British Indian Ocean Territory
British Virgin Islands
Brunei
Bulgaria
Burkina Faso
Burundi
Cabo Verde
Cambodia
Cameroon
Cayman Islands
Central African Republic
Chad
Chile
Christmas Island
Cocos (Keeling) Islands
Colombia
Comoros
Congo
Congo (DRC)
Cook Islands
Costa Rica
Côte d’Ivoire
Croatia
Cuba
Curaçao
Cyprus
Czechia
Denmark
Djibouti
Dominica
Dominican Republic
Ecuador
Egypt
El Salvador
Equatorial Guinea
Eritrea
Estonia
Eswatini
Ethiopia
Falkland Islands
Faroe Islands
Fiji
Finland
French Guiana
French Polynesia
Gabon
Gambia
Georgia
Ghana
Gibraltar
Greece
Greenland
Grenada
Guadeloupe
Guam
Guatemala
Guernsey
Guinea
Guinea-Bissau
Guyana
Haiti
Honduras
Hungary
Iceland
Indonesia
Iran
Iraq
Ireland
Isle of Man
Israel
Jamaica
Jersey
Jordan
Kazakhstan
Kenya
Kiribati
Kosovo
Kuwait
Kyrgyzstan
Laos
Latvia
Lebanon
Lesotho
Liberia
Libya
Liechtenstein
Lithuania
Luxembourg
Macao(China)
Madagascar
Malawi
Maldives
Mali
Malta
Marshall Islands
Martinique
Mauritania
Mauritius
Mayotte
Micronesia
Moldova
Monaco
Mongolia
Montenegro
Montserrat
Morocco
Mozambique
Myanmar
Namibia
Nauru
Nepal
New Caledonia
New Zealand
Nicaragua
Niger
Nigeria
Niue
Norfolk Island
North Korea
North Macedonia
Northern Mariana Islands
Norway
Oman
Pakistan
Palau
Palestinian Authority
Panama
Papua New Guinea
Paraguay
Peru
Philippines
Pitcairn Islands
Portugal
Puerto Rico
Qatar
Réunion
Romania
Rwanda
Samoa
San Marino
São Tomé & Príncipe
Saudi Arabia
Senegal
Serbia
Seychelles
Sierra Leone
Sint Maarten
Slovakia
Slovenia
Solomon Islands
Somalia
South Africa
South Sudan
Sri Lanka
St Helena, Ascension, Tristan da Cunha
St. Barthélemy
St. Kitts & Nevis
St. Lucia
St. Martin
St. Pierre & Miquelon
St. Vincent & Grenadines
Sudan
Suriname
Svalbard & Jan Mayen
Sweden
Syria
Tajikistan
Tanzania
Timor-Leste
Togo
Tokelau
Tonga
Trinidad & Tobago
Tunisia
Turkey
Turkmenistan
Turks & Caicos Islands
Tuvalu
U.S. Outlying Islands
U.S. Virgin Islands
Uganda
Ukraine
Uruguay
Uzbekistan
Vanuatu
Vatican City
Venezuela
Wallis & Futuna
Yemen
Zambia
Zimbabwe
Quantity
Quick RFQ
Аналоги
Отечественным аналогом LM7812 является микросхема стабилизатора напряжения КР142ЕН8Б. Из зарубежных компонентов, наиболее подходящим по всем характеристикам является IP7812. Также, в магазинах радиокомпонентов доступно множество очень похожих стабилизаторов, из которых можно выбрать достойную замену отсутствующему элементу. Вот некоторые из них:
- SHD50105;
- MC7812CK;
- L7812CV;
- MC7812CT;
- UPC7812H.
При использовании одного из вышеперечисленных элементов, следует сравнить важные характеристики с оригиналом. Это поможет избежать поломки вашей схемы или ее неправильной работы.
