Сопротивление нагрузки
В то же время стоит учитывать сопротивление нагрузки. Например если требуется обеспечить 100 мА через нагрузку сопротивлением 100 Ом, то по закону ома получаем напряжение
V= I*R = 0.1 * 100 = 10 Вольт
Такими нехитрыми подсчетами мы получили величину напряжения, которую требуется приложить к нагрузке в 100 Ом, чтобы обеспечить в ней ток в 100мА. Это означает, что для данной задачи рационально поставить стабилизатор 7812 или 7815 на 12вольт и 15 вольт соответственно, дабы иметь запас.
А вот обеспечить такой же ток, через резистор в 10кОм уже не выйдет. Для этого необходимо напряжение в 100 вольт, что данные микросхемы уже не умеют.
Три простых варианта блоков питания
I вариант
Блок питания на микросхеме-стабилизаторе (IC) серии Кр142ЕНхх или зарубежный аналог 78ХХ
Напряжение и ток на выходе этого источника питания соответствует характеристикам, установленной в нём IC (см. табл.). На микросхеме рассеивается мощность: P=Iн (Udc max — Uн). Диоды типа Д202, КД226 и т.д., С1-С4 на напряжение в 1,5 раза больше чем на них будет, стабилитрон VS1 выбираем в зависимости на какое напряжение будет диапазон регулировки на выходе БП, но не забываем о Umax входном для IC.
Например, напряжение на выходе меняется от 5 до 12в, ток 3А.
Таблица характеристик микросхем-стабилизаторов.
| Тип микросхемы | Напряжение входное мin-мах, В | Напряжение стабилизации, В | Мах. ток, А | Расс. Мощн., Вт | Потребл. Ток мА |
|---|---|---|---|---|---|
| 142ЕН3 | 9,5-60 | 3-30 | 1,0 | 6,0 | |
| 142ЕН4 | 9,5-60 | 3-30 | 1,0 | 6,0 | |
| (К,КР)142ЕН5А (К,КР)142ЕН5Б (К,КР)142ЕН5В (К,КР)142ЕН5Г | 7.5-15 8.5-15 7.5-15 8.5-15 | 5±0,1 6±0,12 5±0,18 6±0,21 | 3,0 3,0 2,0 2,0 | 5 | 10 |
| (К,КР)142ЕН8А (К,КР)142ЕН8Б (К,КР)142ЕН8В | 11,5-35 14,5-35 17,5-35 | 9±0,15 12±0,27 15±0,36 | 1,5 | 6 | 10 |
| (К,КР)142ЕН8Г (К,КР)142ЕН8Д (К,КР)142ЕН8Е | 11,5-35 14,5-35 17,5-35 | 9±0,36 12±0,48 15±0,6 | 1,5 | 6 | 10 |
| (К)142ЕН9А (К)142ЕН9Б (К)142ЕН9В (К)142ЕН9Г (К)142ЕН9Д (К)142ЕН9Е | 23-45 27-45 30-45 23-45 27-45 30-45 | 19,6-20,4 23,52-24,48 26,48-27,54 19,4-20,6 23,28-24,72 26,19-27,81 | 1,5 | ||
| 142ЕН10 | 9-40 | 3-30 | 1,0 | 5 | |
| (К)142ЕН11 | 5-45 | 1.2…37 | 1,5 | 8 | 7 |
| (К)142ЕН12 КР142ЕН12А | 1.2…37 1,2…37 | 1,5 1,0 | 1 | 5 | |
| КР142ЕН18А КР142ЕН18Б | -1,2…26,5 -1,2…26,5 | 1,0 1,5 | 1 | 5 |
II вариант
В нижеприведённой схеме источника питания на выходе стоит мощный транзистор типа КТ818, КТ825 и т.д. Ток на выходе данного источника питания соответствует характеристикам установленного в нём транзистора VT1. Диоды соответственно тоже необходимо устанавливать мощнее, чем в предыдущем варианте (типа Д242-248, КД213, КД2997 и т.д.).
III вариант
Отличается от предыдущего варианта только тем, что инвертированы полярности диодов, электролитических конденсаторов, IC-79хх, так же применён транзистор обратной полярности.
На всех вариантах схем диоды, транзисторы и IC необходимо установить на теплоотводы с тепловым сопротивлением не выше 3 °С/Вт.
В транзисторах рассеивается мощность: P=Iн (Udc max — Uн)

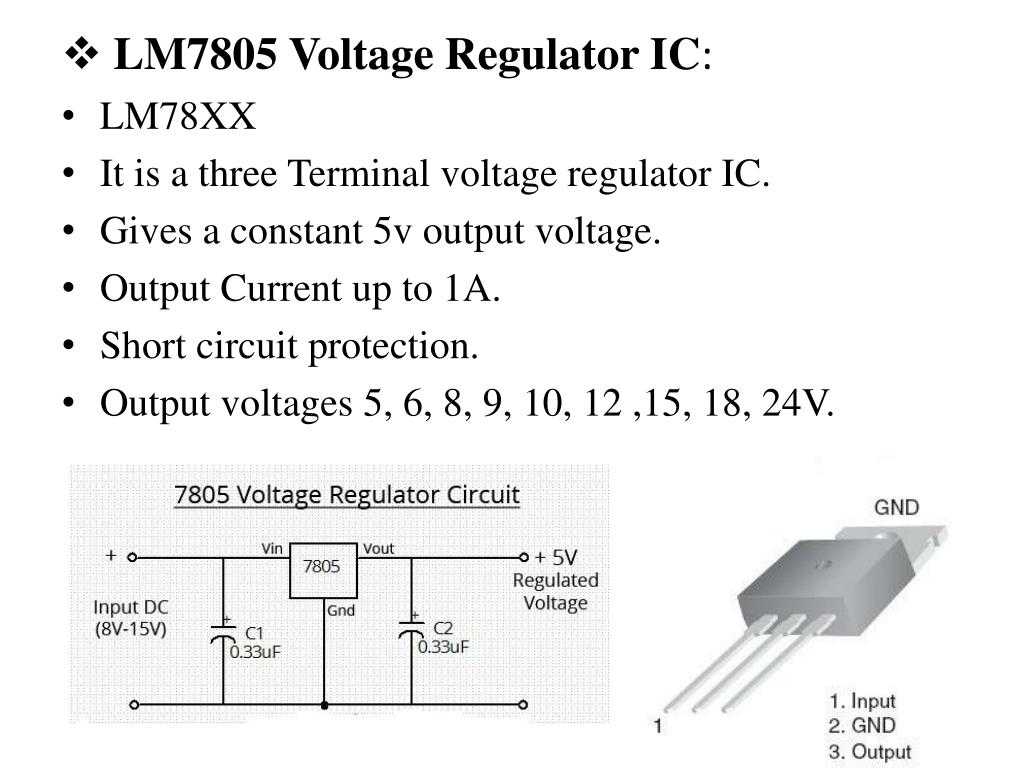

Схема подключения L7805CV
Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ
Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех
По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.
L7815cv характеристики схема подключения
Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.
В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:
- 7805 — стабилизация на 5 В;
- 7812 — стабилизация на 12 В;
- 7815 — стабилизация на 15 В и т.д.
Серия 79 предназначена для отрицательного выходного напряжения.
Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.
Что из себя представляют стабилизаторы напряжения КРЕН 142
Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:
- КР142ЕН5А, В – 5 вольт;
- КР142ЕН5Б, Г – 6 вольт;
- КР142ЕН8А, Г – 9 вольт;
- КР142ЕН8Б, Д – 12 вольт;
- КР142 ЕН8В, Е – 15 вольт;
- КР142 ЕН8Ж, И – 12,8 вольт.
В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:
- КР142ЕН9А – 20 вольт;
- КР42ЕН9Б – 24 вольта;
- КР142ЕН9В – 27 вольт.
Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.
Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:
- КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
- КР142ЕН2Б – с пределами 12…30 вольт.
Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:
- КР142ЕН12 положительной полярности;
- КР142ЕН18 отрицательной полярности.
В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.
Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.
Преимущества и недостатки регуляторов 7800
Хотя регуляторы серии 78xx предлагают очень хорошее решение для линейного регулятора напряжения во многих случаях, стоит рассмотреть как преимущества, так и недостатки использования этих схем регуляторов напряжения.
Преимущества регуляторов серии 78xx
Очень прост в использовании — достаточно выбрать необходимый регулятор серии 7800 и включить его в цепь, чтобы он заработал;
Требуется очень мало дополнительных электронных компонентов — при использовании базовой схемы требуются только конденсаторы на входе и выходе;
Низкая стоимость — эти линейные регуляторы напряжения можно приобрести по очень низкой цене.
Недостатки регуляторов серии 78xx
Регуляторы серии 7800 — это старая технология, и в настоящее время обычно используются более современные интегральные схемы;
Они представляют собой линейный регулятор напряжения, и поэтому имеют низкую эффективность по сравнению с импульсными источниками питания;
Для работы микросхемы регулятора напряжения требуется падение напряжения на кроссе — обычно это напряжение составляет не менее 2,5 В, а лучше больше.
IC линейного стабилизатора напряжения 7815
Параметрический поиск по компонентам
21.02.2018 10:22Миниатюрный модуль зарядного устройства малой мощности для работы в системах накопления энергии из окружающей средыУстройство, выполненное в виде готового решения с минимальным числом внешних компонентов, отличается низкой стоимостью, высокой эффективностью и чрезвычайно компактными размерами Производитель: Silvertel Группа компонентов: PoE-модули питания
21.02.2018 10:08Низковольтный модуль драйвера светодиодов Ag201 с программируемой величиной выходного токаБлагодаря возможности пользовательской установки максимального тока нагрузки, драйвер способен управлять различными типами светодиодов Производитель: Silvertel Группа компонентов: Контроллеры Дисплеев
21.02.2018 09:53Коммутаторы Ethernet BCM56980 серий StrataXGS Tomahawk 3 с пропускной способностью 12.8 Tбит/сСемейство StrataXGS Tomahawk 3 с поддержкой до 32 портов стандарта 400GbE может использоваться для построения высокомасштабируемых распределительных, объединительных и масштабирующих коммутаторов Производитель: Broadcom Limited Группа компонентов: Ethernet
21.02.2018 09:44Компактный DC/DC преобразователь в исполнении µModule с током нагрузки 20 А в 1-канальной и 10 А на канал в 2-канальной конфигурации,ИС предназначена для каскадов питания ПЛИС, графических процессоров, специализированных микросхем и системного энергообеспечения Производитель: Analog Devices Группа компонентов: Понижающие преобразователи напряжения
28.11.2017 06:05Скидки от 50% на ПО для проектирования печатных плат от Mentor GraphicsЗАО «Нанософт», официальный дистрибьютор компании Mentor Graphics, объявляет о старте специального предложения на приобретение программных решений для разработки электроники – PADS Производитель: Группа компонентов:
24.09.2016 08:15Компания АВИТОН — официальный представитель Regatron (Швейцария)Компания Regatron осуществляет разработку и производство источников питания Производитель: Группа компонентов: Источники питания
15.09.2016 08:42Arrow Electronics проводит в жизнь технологии краудфандинга с IndiegogoИх деятельность направлена на оптимизацию цепочки краудфандинг — продукт и должна ускорить темпы внедрения инноваций для технологии интернета вещей (IoT) Производитель: Arrow Electronics Russia Группа компонентов:
08.08.2016 08:41«Новости Электроники + Светотехника» №01/2016: LED-освещение для промышленных объектов Производитель: Группа компонентов:
22.07.2016 08:31Прошивка Serial Extender упрощает работу с модулями MBeeДва радиомодуля MBee-868 с прошивкой Serial Extender позволяют заменить проводное последовательное соединение между двумя любыми устройствами с интерфейсом UART Производитель: Группа компонентов: Модули
29.07.2015 10:24Компания Altera присоединилась с проекту OPNFV с целью привнести преимущества ПЛИС FPGA в технологию виртуализации сетевых функцийРешения на базе ПЛИС FPGA и Систем-на-Кристалле уже ускоряют работу серверов дата-центров в области предоставления поисковых сервисов и свёрточных нейронных сетей Производитель: Altera Группа компонентов: FPGA
29.07.2015 10:14Пример разработки хранилища данных на базе ПЛИС FPGA удваивает срок службы NAND FLASH памятиАрхитектура ПЛИС FPGA со встроенным процессорным ядром предлагает инновационный метод создания устройств хранения данных для облачных приложений и высокопроизводительных вычислительных систем Производитель: Altera Группа компонентов: SoC FPGA
08.07.2015 13:41Компания Pentair предлагает новые трехмерные чертежи и услуги для конструкторов на портале TracepartsЧертежи Schroff на портале Traceparts Производитель: Schroff Группа компонентов:
13.04.2015 14:37Cypress Semiconductor: CySmart — приложения для устройств Bluetooth с низким энергопотрбелением (BLE) Производитель: Cypress Группа компонентов: Bluetooth
28.01.2015 09:43Audi выбрала Системы-на-Кристалле компании Altera для применения в автомобилях с функцией «Автопилот»Altera и TTTech Deliver Industry, лидер в области разработки продвинутых систем помощи водителю (ADAS), приступили к разработке систем управления автопилотируемых автомобилей для компании Audi Производитель: Altera Группа компонентов: Программируемая Логика
Какие существуют аналоги
Для некоторых приборов серии 142 существуют полные зарубежные аналоги:
Полный аналог означает, что микросхемы совпадают по электрическим характеристикам, по корпусу и расположению выводов. Но существуют еще и функциональные аналоги, которые во многих случаях замещают проектную микросхему. Так, 142ЕН5А в планарном корпусе не является полным аналогом 7805, но по характеристикам ей соответствует. Поэтому, если есть возможность установить один корпус вместо другого, то такая замена не ухудшит качество работы всего устройства.
Другая ситуация – КРЕН8Г в «транзисторном» исполнении не считается аналогом 7809 из-за того, что имеет меньший ток стабилизации (1 ампер против 1,5). Если это не критично и фактический потребляемый ток по цепи питания меньше 1 А (с запасом), то смело можно менять LM7809 на КР142ЕН8Г. И в каждом конкретном случае всегда надо прибегать к помощи справочника – зачастую можно подобрать что-то похожее по функционалу.
Стабилизатор своими руками
Чтобы не возиться каждый раз с заменой светодиодов, расходуя при этом лишние деньги, можно пойти другим путём — сделать стабилизатор тока для дхо своими руками, тем более что задача посильна практически каждому автомобилисту.
Для сборки такого стабилизатора потребуются следующие комплектующие:
Самостоятельное изготовление стабилизатора для дхо происходит в несколько этапов:
Итак, стабилизатор для дневных ходовых огней практически готов, остаётся лишь учесть некоторые моменты:
Схема подключения стабилизатора для дхо также проста, как и схема его изготовления и легко находится на любом сайте или форуме автолюбителей.
Подобный стабилизатор 12 вольт, изготовленный своими руками, подойдёт не только для дневных ходовых огней, но и для некоторой другой автомобильной электроники, требующей стабилизации. Также можно купить и готовые драйвера светодиодов, однако нередко они стоят дороже самих LED-ламп.
Источник
Характеристики стабилизатора L7805CV, его аналоги
Основные параметры стабилизатора L7805CV:
- Входное напряжение — от 7 до 25 В;
- Рассеиваемая мощность — 15 Вт;
- Выходное напряжение — 4,75…5,25 В;
- Выходной ток — до 1,5 А.
Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.
Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.
При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.
Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.
In Stock: 2
United States
China
Canada
Japan
Russia
Germany
United Kingdom
Singapore
Italy
Hong Kong(China)
Taiwan(China)
France
Korea
Mexico
Netherlands
Malaysia
Austria
Spain
Switzerland
Poland
Thailand
Vietnam
India
United Arab Emirates
Afghanistan
Åland Islands
Albania
Algeria
American Samoa
Andorra
Angola
Anguilla
Antigua & Barbuda
Argentina
Armenia
Aruba
Australia
Azerbaijan
Bahamas
Bahrain
Bangladesh
Barbados
Belarus
Belgium
Belize
Benin
Bermuda
Bhutan
Bolivia
Bonaire, Sint Eustatius and Saba
Bosnia & Herzegovina
Botswana
Brazil
British Indian Ocean Territory
British Virgin Islands
Brunei
Bulgaria
Burkina Faso
Burundi
Cabo Verde
Cambodia
Cameroon
Cayman Islands
Central African Republic
Chad
Chile
Christmas Island
Cocos (Keeling) Islands
Colombia
Comoros
Congo
Congo (DRC)
Cook Islands
Costa Rica
Côte d’Ivoire
Croatia
Cuba
Curaçao
Cyprus
Czechia
Denmark
Djibouti
Dominica
Dominican Republic
Ecuador
Egypt
El Salvador
Equatorial Guinea
Eritrea
Estonia
Eswatini
Ethiopia
Falkland Islands
Faroe Islands
Fiji
Finland
French Guiana
French Polynesia
Gabon
Gambia
Georgia
Ghana
Gibraltar
Greece
Greenland
Grenada
Guadeloupe
Guam
Guatemala
Guernsey
Guinea
Guinea-Bissau
Guyana
Haiti
Honduras
Hungary
Iceland
Indonesia
Iran
Iraq
Ireland
Isle of Man
Israel
Jamaica
Jersey
Jordan
Kazakhstan
Kenya
Kiribati
Kosovo
Kuwait
Kyrgyzstan
Laos
Latvia
Lebanon
Lesotho
Liberia
Libya
Liechtenstein
Lithuania
Luxembourg
Macao(China)
Madagascar
Malawi
Maldives
Mali
Malta
Marshall Islands
Martinique
Mauritania
Mauritius
Mayotte
Micronesia
Moldova
Monaco
Mongolia
Montenegro
Montserrat
Morocco
Mozambique
Myanmar
Namibia
Nauru
Nepal
New Caledonia
New Zealand
Nicaragua
Niger
Nigeria
Niue
Norfolk Island
North Korea
North Macedonia
Northern Mariana Islands
Norway
Oman
Pakistan
Palau
Palestinian Authority
Panama
Papua New Guinea
Paraguay
Peru
Philippines
Pitcairn Islands
Portugal
Puerto Rico
Qatar
Réunion
Romania
Rwanda
Samoa
San Marino
São Tomé & Príncipe
Saudi Arabia
Senegal
Serbia
Seychelles
Sierra Leone
Sint Maarten
Slovakia
Slovenia
Solomon Islands
Somalia
South Africa
South Sudan
Sri Lanka
St Helena, Ascension, Tristan da Cunha
St. Barthélemy
St. Kitts & Nevis
St. Lucia
St. Martin
St. Pierre & Miquelon
St. Vincent & Grenadines
Sudan
Suriname
Svalbard & Jan Mayen
Sweden
Syria
Tajikistan
Tanzania
Timor-Leste
Togo
Tokelau
Tonga
Trinidad & Tobago
Tunisia
Turkey
Turkmenistan
Turks & Caicos Islands
Tuvalu
U.S. Outlying Islands
U.S. Virgin Islands
Uganda
Ukraine
Uruguay
Uzbekistan
Vanuatu
Vatican City
Venezuela
Wallis & Futuna
Yemen
Zambia
Zimbabwe
Quantity
Quick RFQ
Базовая схема регулятора напряжения серии 7800
Конструкция электронной схемы с использованием регуляторов напряжения серии 7800 очень проста. Это почти вопрос размещения их в цепи: вход, выход и земля.
Естественно, есть несколько дополнительных электронных компонентов, которые могут потребоваться для обеспечения правильной работы схемы регулятора напряжения.
Базовая схема регулятора напряжения серии 7800
* Этот конденсатор необходим для обеспечения стабильности регулятора. Обычно, если сглаживающий конденсатор для выпрямителей находится близко, то этот конденсатор можно опустить, но если есть провод любой длины, то он должен быть включен для обеспечения стабильности схемы.
** Этот конденсатор находится в цепи для устранения шума и переходных процессов.
Это базовая схема, используемая для любого регулятора напряжения серии 7800. Она очень удачна и не требует дополнительных компонентов, кроме тех, что показаны для базовой работы.
Устройство и принцип действия
Стабилизатор напряжения 7133 1 является электронным устройством, предназначенным для поддержания стабильного значения выходного напряжения независимо от колебаний входного напряжения и нагрузки. Он обладает высокой точностью и надежностью работы, что делает его широко используемым в различных электрических устройствах и системах.
Основой работы стабилизатора напряжения является специальная схема, состоящая из оптического элемента и каскадов усиления. Входное напряжение подается на оптический элемент, который регулирует глубину переноса электрического сигнала. Затем сигнал поступает на каскады усиления, где происходит его усиление и поддержание стабильного значения выходного напряжения.
Принцип действия стабилизатора напряжения основан на отрицательной обратной связи. Когда входное напряжение изменяется, оптический элемент реагирует на это изменение и передает информацию каскадам усиления. Каскады усиления, в свою очередь, подстраивают выходное напряжение для компенсации изменения входного напряжения. Таким образом, достигается стабильное значение выходного напряжения вне зависимости от изменений входного напряжения и нагрузки.
Стабилизатор напряжения 7133 1 широко применяется в различных областях, где требуется стабильное электрическое напряжение. Он может использоваться в электронике, в качестве источника питания для микросхем и других электрических компонентов. Также он применяется для стабилизации напряжения в домашних электросетях, чтобы защитить электрические приборы от повышенного или пониженного напряжения.
Вместе с тем, стабилизаторы напряжения также находят применение в промышленных системах, где требуется стабильное электрическое питание для работы оборудования. Они помогают предотвращать перебои в работе оборудования и повышают надежность и безопасность производства.
Таким образом, стабилизатор напряжения 7133 1 является важным устройством, обеспечивающим стабильность электрического напряжения в различных сферах деятельности.
Стабилизаторы для питания микросхем
Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.
Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.
Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:
Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:
Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.
При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.
Работоспособная схема стабилизатора:
Технические данные:
- Наибольший ток 1,5 А.
- Интервал входного напряжения – до 40 вольт.
- Выход – 5 В.
Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.
Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.
Корпуса стабилизаторов напряжения серии 7800
Основным корпусом для регуляторов серии 7800, начиная с 7805 и 7808 и заканчивая 7812 и 7812 и т.д., является корпус TO220. Распиновка очень проста — есть три соединения, а именно: вход, выход и общий. Металл на корпусе соединен с общим, поэтому он идеально подходит для установки на радиаторы, которые обычно механически и электрически соединены с землей системы.
Корпус и распиновка регулятора напряжения серии 7800
Металлическая точка крепления/фиксации подключается к контакту заземления. В большинстве рабочих условий штырь заземления совпадает с электрическим заземлением, но будьте осторожны при использовании регулятора в конфигурации с переменным напряжением, где он может оказаться выше земли. В этом случае при креплении болтами к радиатору требуется комплект изолирующих шайб.

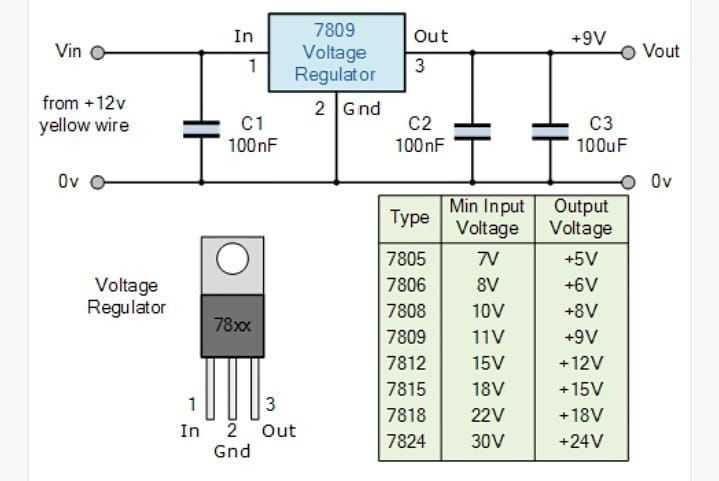

Применение стабилизатора напряжения 7809:
Стабилизатор напряжения 7809 широко применяется в электронике для обеспечения постоянного напряжения питания различных устройств, таких как радиоприемники, телевизоры, компьютеры, аудиоустройства и другие.
Основное преимущество использования стабилизатора напряжения 7809 заключается в том, что он обеспечивает стабильное напряжение на выходе, независимо от изменений входного напряжения и нагрузки.
Как правило, стабилизатор 7809 имеет три вывода: VIN (входное напряжение), GND (земля) и VOUT (выходное напряжение). Подключение стабилизатора осуществляется путем соединения вывода VIN с положительным полюсом источника питания, вывода GND с отрицательным или общим проводом, и вывода VOUT с нагрузкой.
Стабилизатор 7809 обладает следующими характеристиками:
- Выходное напряжение: 9 В
- Максимальный ток: 1 А
- Температурный диапазон: от 0 до 125°С
- Ток потребления: около 5 мА
- Входное напряжение: от 11 до 35 В
Применение стабилизатора 7809 позволяет обеспечить надежное и стабильное питание для электронных устройств, что является важным фактором при их работе и защите от повреждений. Кроме того, он прост в использовании и достаточно доступен по стоимости. Это делает его одним из самых популярных и распространенных стабилизаторов напряжения на сегодняшний день.
Виды стабилизаторов напряжения
Различают всего 2 основных типа стабилизаторов напряжения:
- линейные
- импульсные
Линейные стабилизаторы напряжения
Например, микросхемы КРЕН
или , LM1117
, LM350
.
Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.
Советский стабилизатор КР142ЕН5А. Аналог LM7805.
Стабилизатор LM7805
Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.
Импульсные стабилизаторы напряжения
Импульсные стабилизаторы
— лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.
Один из вариантов исполнения импульсного стабилизатора.
Импульсные стабилизаторы
бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов
настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный. Я использую настраиваемые импульсные стабилизаторы напряжения за копейки, которые заказываю с Aliexpress. Купить можно .
Хорошо. А что со стабилизатором тока?
Не открою Америку, если скажу, что стабилизатор тока
стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.
Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.
Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.
