Станок для намотки тороидальных трансформаторов своими руками

Намотка тороидального трансформатора

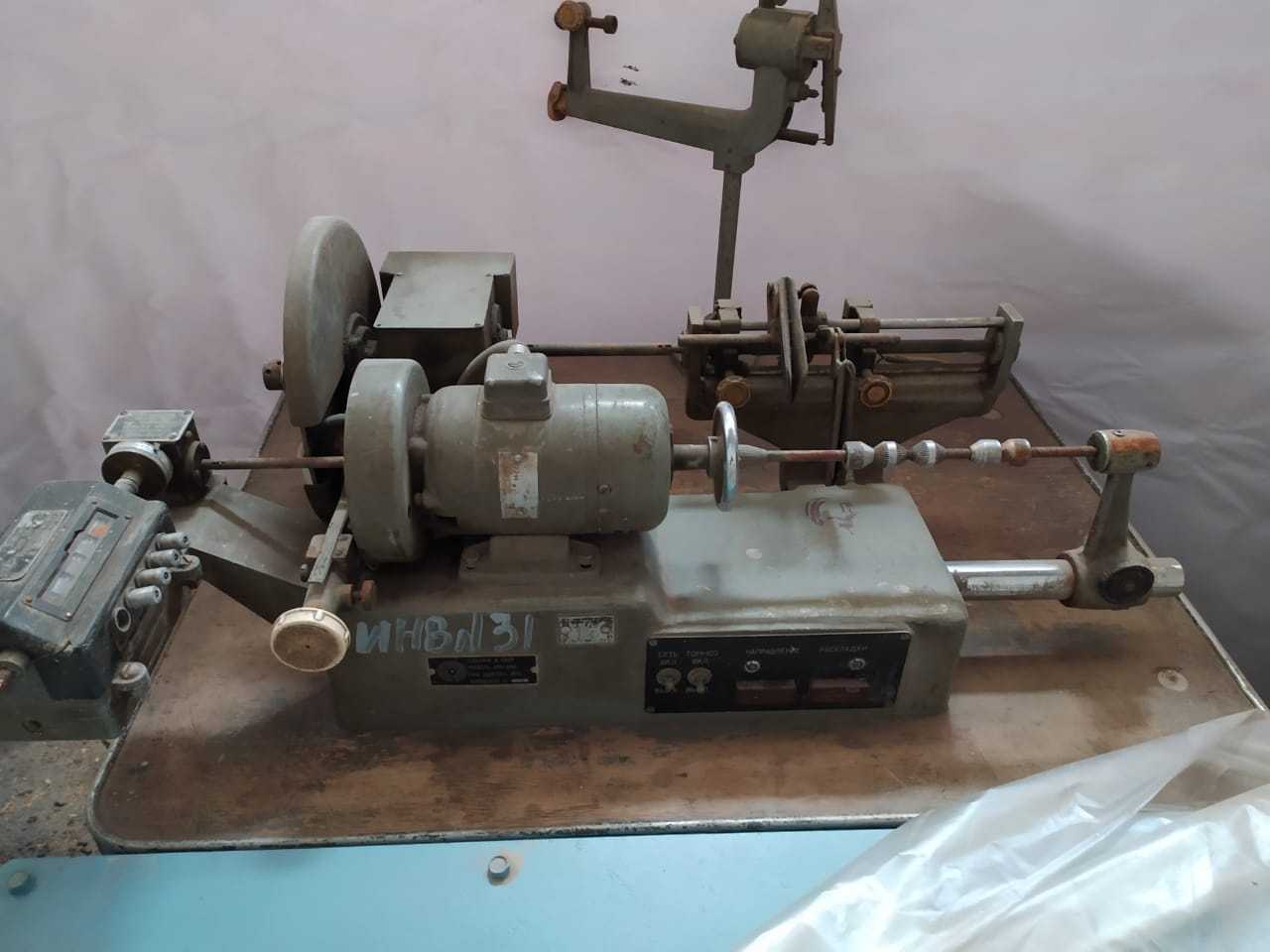

Механизм намоточного станка

Станок для намотки классифицируют по группам:

  • рядовой;
  • универсальной;
  • тороидальной намотки.

Каждое изделие имеет индивидуальную конструкцию.

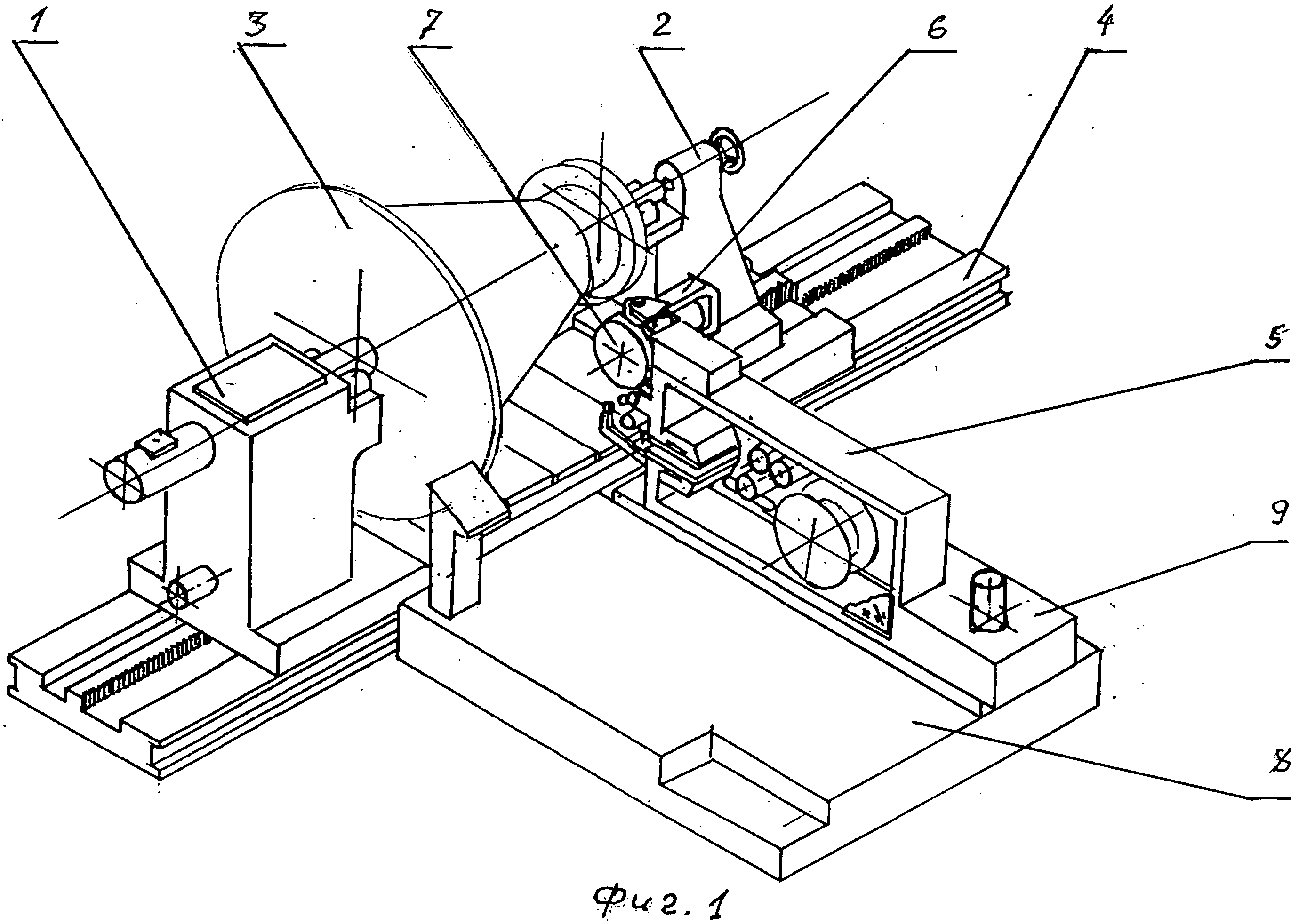

Намоточный станок, выполняющий рядовую укладку проволоки, состоит из таких элементов:

  • Механизм намотки имеет вид сварной рамы, которая оборудована двигателем, зубчато-ременной передачей, передней и задней бабкой.
  • Механизм раскладки позволяет перемещать длинномерный материал вдоль оси намотки. Это сварная конструкция, по которой двигается каретка с направляющими роликами для провода.
  • Модели устройств отличаются друг от друга габаритами и функциональными возможностями.

Стандартная модель прибора для укладки провода несколькими перегибами за один оборот предполагает наличие таких элементов:

Составляющие станка

  • Основной каркас, состоящий из деревянных или металлических стоек, которые занимают вертикальное положение.
  • Между опорами расположены две горизонтальные оси: одна предназначена для пластин, другая – для катушки.
  • Сменные шестерни, посылающие на катушку вращение.
  • Рукоятка, которая вращает катушечную ось. Для ее фиксации используют цанговый зажим.
  • Фиксаторы: гайки, винты.

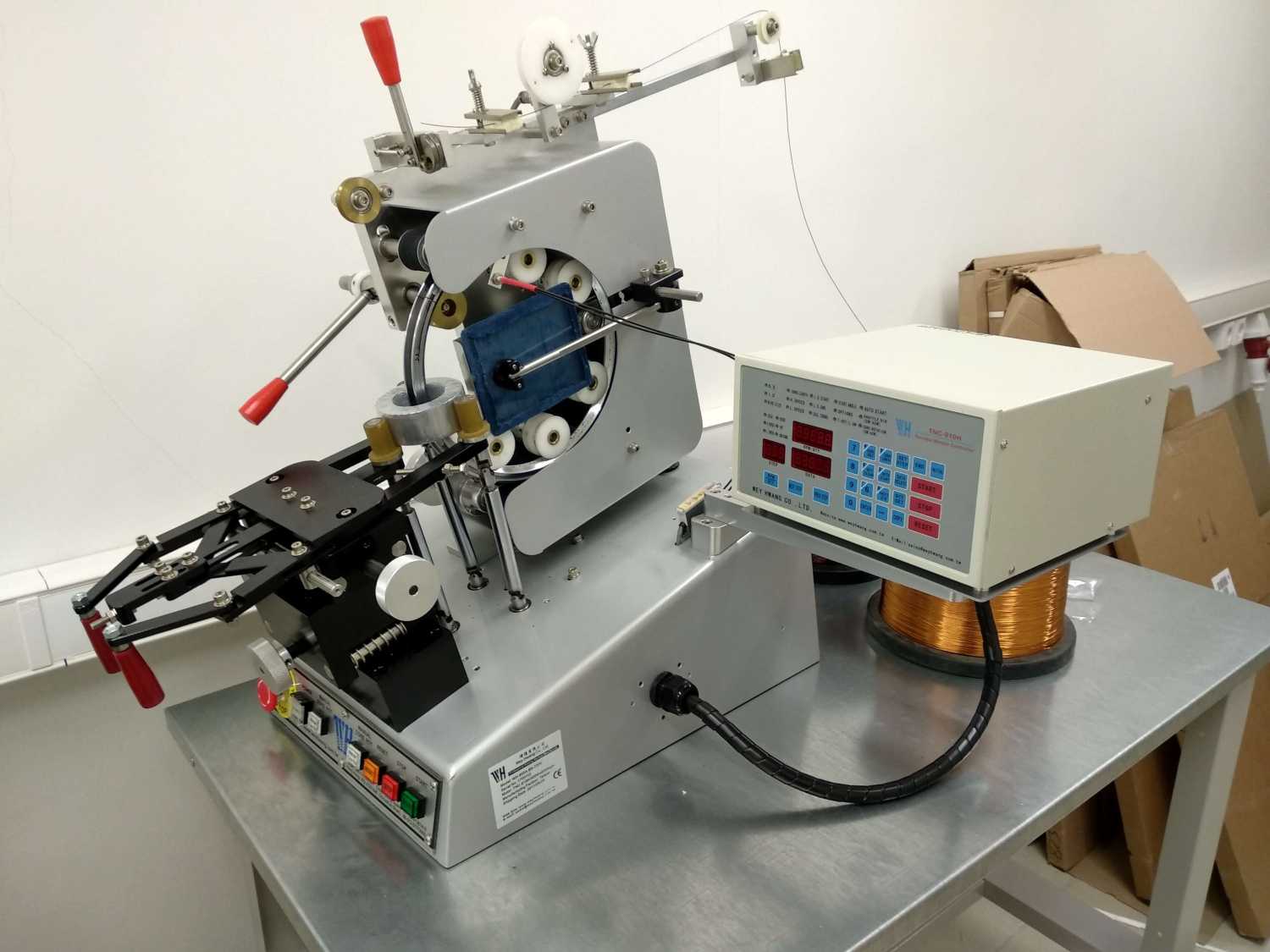

Намотка проволоки на тороидальные сердечники осуществляется посредством специализированного оборудования кольцевого типа:

  • Приспособление имеет вид челнока, работающего по принципу швейной иглы.
  • Шпуля представляет собой механизм двух пересекающихся колец с вынимающимся сектором, на который устанавливают тороидальный каркас.
  • Вращение шпули задает электродвигатель.

1 Устройство самодельного намоточного станка

В промышленных условиях используются специальные приспособления для массового производства различных типов электрических катушек и трансформаторов. Производство однотипных изделий позволяет вкладывать финансовые средства в скоростное, автоматическое оборудование для увеличения количества выпускаемой продукции.

В работе своими руками при ремонте, восстановлении, создании новых катушек или трансформаторов, необходимости в полной автоматизации процесса перемотки нет, но метод ручной укладки каждого витка проволоки устраивает далеко не всех мастеров. Поэтому появилась практика создания своих собственных моделей.

Самым простым вариантом является ручной намоточный станок, сделанный своими руками, который оснащен регулируемым укладчиком и счетчиком витков

При его создании следует уделить внимание лишь нескольким условным требованиям:

  • простота конструкции;
  • использование подручных материалов;
  • возможность намотки катушек разного размера и конфигурации.

Устройство простейшего самодельного намоточного станка для трансформаторов

Примером такого станка сделанного своими руками может послужить такая конструкция, работающая по принципу колодезного ворота:

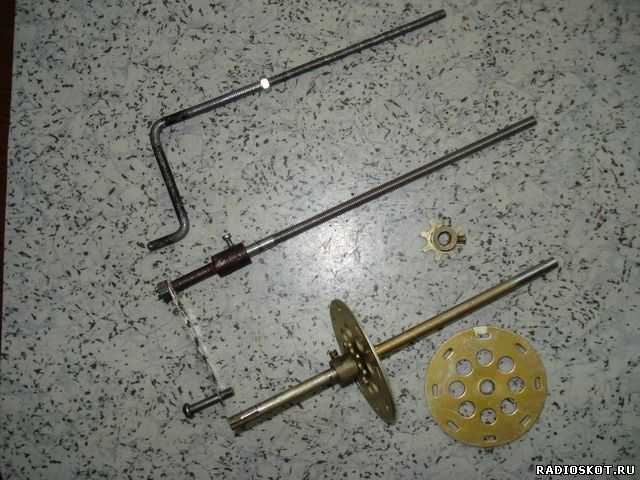

  • основание с двумя вертикальными стойками, сделанными из дерева или фанеры;
  • горизонтальная ось, закрепленная на стойках сделанная из толстой проволоки один конец которой выгнут в форме ручки для вращения;
  • две трубки одетые на ось, на одной из которых размещена деревянная колодка, которая фиксируется шпилькой из металла и имеет клин для надежной фиксации на вращающейся оси;
  • счетчик витков (велосипедный одометр), который подсоединяется к свободному концу оси через плотную резиновую трубку или витую пружину подходящего сечения.

Принцип работы такого устройства основан на насаживании каркаса трансформатора на ось устройства, и вращении своими руками ворота с ручным контролем плотности укладки провода и визуальным — по отсчету витков.

1.1 Намотка тороидальных трансформаторов

Широкое применение тороидальных трансформаторов в бытовой технике и приборах дающих низковольтное освещение, создает необходимость в станке, а точнее, приспособлении, которое поможет намотать проволоку на каркас круглой замкнутой формы.

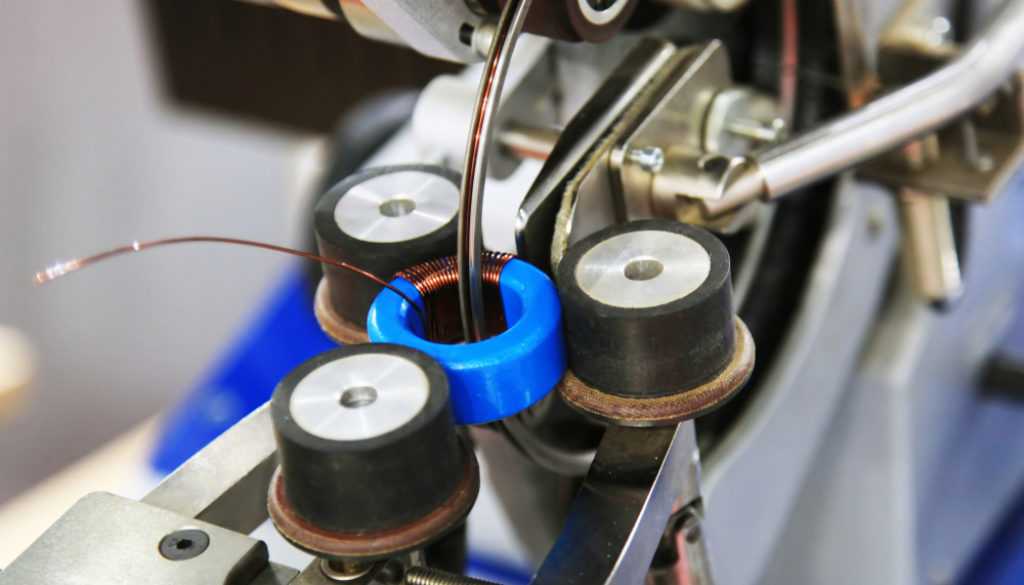

В промышленных условиях используются специальные кольцевые станки для качественной намотки тороидальных трансформаторов. В домашних же условиях, приходится мотать вручную долго и без гарантии качественной ровной укладки проволоки.

Приспособление в виде челнока, который работает по принципу швейной иглы, несколько облегчает работу по намотке тороидальных трансформаторов, но в недостаточной степени.

Станок для намотки тороидальных трансформаторов

Для создания более производительного устройства по намотке тородоидальных трансформаторов потребуется обод велосипедного колеса. Он закрепляется на стене при помощи штыря и имеет резиновое кольцо для закрепления проволоки.

Так как обод является цельным, то для того чтобы одевать на него каркасы тородоидальных трансформаторов, его необходимо будет разрезать и затем скрепить разборными пластинами.

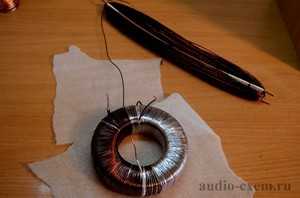

Намотка тороидальных катушек при помощи этого приспособления происходит следующим образом:

  • на разъединенный обод одевается подготовленная к намотке катушка;
  • пластинами скрепляют (соединяют) обод, чтобы он являлся цельным кругом;
  • наматывают на него необходимое количество проволоки;
  • присоединяют конец провода к свободно перемещающейся по ободу катушке;
  • начинают передвигать катушку по ободу полными кругами, за счет чего проволока сама укладывается на каркас трансформатора.

При выполнении такой, практически ручной намотки, необходимо следить за натяжением проволоки и плотностью витков.

Обод велосипедного колеса подходит лишь для катушек большого размера. Этот же принцип намотки, для небольших тороидальных трансформаторов, можно применять, используя любое плоское кольцо подходящих размеров.

Самодельная моталка тороидов | Hackaday

, выстроил автоматическую намотку тороида (Веб-архив). Барабан раскалывается, чтоб нагружать тороид. Потом на барабан наматывается проволока, как на всякую другую катушку. Барабан вращается, когда ползун стягивает проволоку с барабана, вращаясь в тороиде и выходя из него. Боковое натяжение предутверждает провисание проволоки во время работы. Катушка намотки ступенчатая при вращении барабана, чтоб надзирать соотношение витков. сделал драйвер шагового мотора из схемы, чтоб он мог управлять движками.Вы сможете следить за работой намоточного устройства в виде серии видеороликов. 1-ый из их встроен ниже. Если для вас когда-либо приходилось наматывать мощный тороидальный трансформатор, этот проект для вас.

Необычные мысли

Иногда у вас могут возникнуть мысли, которые не кажутся вам вашими собственными, как будто бы у вас в голове происходит внутренний монолог, но он вам не принадлежит.

Если с вами случается что-то подобное, это также может быть признаком того, что ваш близкий родственник по-прежнему с вами.

Если вы чувствуете, что у вас в голове роятся странные, будто бы посторонние мысли, задумайтесь об этом, особенно, когда ваш внутренний монолог происходит как будто бы в стороне от вас.

Это общение часто происходит в форме ваших мыслей, ощущений и воспоминаний.

Дух может внушить вам какую-то мысль. Это может быть послание, которое непременно повеет любовью и уверенностью в том, что вы не одиноки.

Примерно то же самое происходит с нашими снами; наше подсознание на самом деле гораздо более интуитивно, чем сознание.

Когда любимый человек появляется у вас во сне, это еще один способ поприветствовать вас и сообщить вам, что он рядом.

Как ускорить рабочий процесс

У многих радиолюбителей в арсенале имеются простые специальные агрегаты, с помощью которых делается обмотка. Во многих случаях речь идет о несложных конструкциях в виде небольшого столика либо подставки на стол, на которых установлено несколько брусков с вращающейся продольной осью. Длина самой оси должна превышать длину каркаса намотки в 2 раза. На одном из выходов из брусков крепится ручка, позволяющая вращать устройство.

На оси надеваются катушечные каркасы, которые стопорятся с двух сторон шпильками-ограничителями (они препятствуют перемещениям каркаса вдоль оси).

Два шкива соединены ременной передачей

Оси в намоточном станке соединены между собой системой шкивов различного радиуса. Шкивы, закрепленные на осях, вращаются с помощью ременной передачи. В качестве ремня используется пассик.

Чтобы рассчитать шкивы согласно диаметру обмоточной проволоки примем следующие условия и выведем формулу:

– Шкив оси укладчика равен 100мм;

– Шкив на оси с закрепленной катушкой (намотчика) равен толщине необходимой проволоки, помноженной на 100.

Например, для 0,1мм проволоки применим 10 мм шкив на оси намотчика. Для диаметра 0,25 проволоки 25 мм шкив.

Погрешность зависит от точности диаметра изготовленных шкивов и натяжения пассика. Если применить в конструкции в качестве привода шаговый двигатель с шестереночной передачей вместо пассика и точно выпиленных шкивов, то погрешность можно приблизить к нулю.

Теперь расскажу, как сделать шкив своими руками в домашних условиях не обращаясь к токарю. Набор шкивов у меня сделан из того же материала, что и станина намоточного станка. Разметил с помощью циркуля необходимые диаметры шкивов и добавил несколько миллиметров в большую сторону, чтобы проточить канавку для пассика до нужного размера. По контуру разметки просверлены шуруповертом отверстия и прорезаны перегородки между ними. Так набрал необходимое количество заготовок для шкивов. В роли токарного станка у меня была приспособлена ненужная мясорубка «Помощница».

Точно уже не помню, нарезал резьбу на валу двигателя мясорубки либо там оказалась подходящая, но через длинную гайку-втулку была прикручена шпилька. На шпильку через гайки и шайбы прикручивалась заготовка чуть большего диаметра, чем требовался шкив. Включалась мясорубка и ножовкой по металлу/ напильником скруглялись все неровности до круглой формы, а надфилем протачивалась бороздка (канавка) для пассика. В процессе штангенциркулем периодически проверялись диаметры самодельных шкивов.

2 Электрический намоточный станок

Ручной намоточный станок не всегда в состоянии значительно облегчить работу по перемотке трансформаторов. Для того, чтобы сделать более совершенное устройство, следует обратиться к следующей информации, которая позволяет с использованием деталей матричного принтера создать более эффективную конструкцию.

Электрический станок для намотки трансформаторов, дросселей, катушек

Используя каркас принтера и многие его узлы и детали можно получить устройство со следующими особенностями:

  • намоточный станок имеет небольшие размеры;
  • его шпиндель плавно стартует и останавливается;
  • наличие счетчика позволит избежать ошибок при подсчете витков;
  • провод укладывается автоматически;
  • возможность секционной намотки без перенастройки устройства;
  • надежное закрепление каркасов, которые не имеют центрального отверстия.

Узлы и детали намоточного станка:

  • катушка с проволокой (бобина подачи);
  • механизм притормаживания вращения шпинделя;
  • шаговый электродвигатель центровки бобины;
  • направляющие (шариковая мебельная гарнитура);
  • шторка оптических датчиков на механизме центровки бобины;
  • ручка для перенаправления позиционера к другой секции (при секционной намотке);
  • кнопки для ручного изменения направления укладки;
  • светодиоды для контроля направления укладки;
  • шаговый электродвигатель позиционера;
  • шторки для оптических датчиков контролирующих границу намотки;
  • регулировочный винт позиционера;
  • катушка для намотки;
  • электродвигатель намотки;
  • счетчик количества витков;
  • кнопки настройки устройства;
  • оптический датчик синхронизации;
  • регулятор скорости вращения.

Самодельный электрический станок для намотки трансформаторов

2.1 Назначение и принцип работы отдельных частей и узлов

Подающий узел — используется для установки в нем бобины с проводом с обеспечением нужной величины его натяжения при подаче. Состоит из приспособления для крепления бобин и системы притормаживания вращения вала.

Центровка подающей бобины необходима из-за небольших габаритов станка и выполняется при помощи центрирующего механизма, который работает следующим образом:

  • провод, сматываемый с бобины, проходит через шторку, которая имеет форму вилки;
  • шаговый двигатель, через редуктор с зубчатым ремнем, автоматически передвигает бобину по роликовым направляющим.

Позиционер — устройство, при помощи которого выставляются границы укладки провода. Шаговый электродвигатель перемещает укладчик до тех пор, пока шторка не перекроет один из контролирующих датчиков. Как только это происходит — направление укладки изменяется.

Укладчик — позволяет проводить перенастройку при намотке провода различного диаметра — от 0,2 до 0,4 мм.

Приемная катушка, на которую происходит намотка слоев

Приемный узел — вращение катушки, на которую наматывается провод, обеспечивается высокоскоростным электродвигателем, имеющим редуктор. Редуктор состоит из 3-х шестеренок с общим делением 18, что позволяет получить достаточный вращающий момент на небольших оборотах. Регулировка скорости вращения самого электродвигателя осуществляется за счет изменения величины подающегося к нему напряжения.

2.2 Самодельный намоточный станок для трансформаторов (видео)

В радиолюбительской практике, часто возникает необходимость намотать/перемотать различные обмотки трансформаторов, дросселей, реле и др. . При разработке данного станка, ставились следующие задачи:

1. Малые габариты. 2. Плавный старт шпинделя. 3. Счётчик до 10000 витков (9999). 4. Намотка с автоматической укладкой провода. Шаг укладки (диаметр провода) 0.02 — 0.4мм. 5. Возможность намотки секционных обмоток без перенастройки. 6. Возможность закрепления и намотки каркасов без центрального отверстия.

Рисунок 1. Внешний вид намоточного станка.

Состав намоточного станка.

1. Подающая бобина (катушка с проводом). 2. Притормаживание (тормозной механизм). 3. Шаговый двигатель центровки бобины. 4. Шариковые мебельные направляющие. 5. Шторка оптических датчиков механизма центровки бобины. 6. Ручка перемещения позиционера на другую секцию при намотке секционных обмоток. 7. Кнопки ручного переключения направления укладки. 8. Светодиоды направления укладки. 9. Шаговый двигатель позиционера. 10. Шторки оптических датчиков границы намотки. 11. Винт позиционера. 12. Шариковые мебельные направляющие. 13. Наматываемая катушка. 14. Двигатель намотки. 15. Счётчик витков. 16. Кнопки настройки. 17. Оптический датчик синхронизации. 18. Регулятор скорости.

Знаки на похоронах

Yolanda Perez/ Getty Images

По словам известного экстрасенса Джеймса Ван Прага (James Van Praagh), дух умершего часто посещает собственные похороны.

Он может бродить по комнате, пытаясь успокоить своих близких и подавая им знак, что с ним все в порядке.

Нередко странное поведение показывают домашние животные, в особенности кошки. Дело в том, что они действительно могут видеть духов

И если обратить внимание на поведение кошки во время похорон, можно понять, что она видит нечто странное.

Однако, по причине того, что люди сильно поглощены своим горем, эти признаки остаются незамеченными.

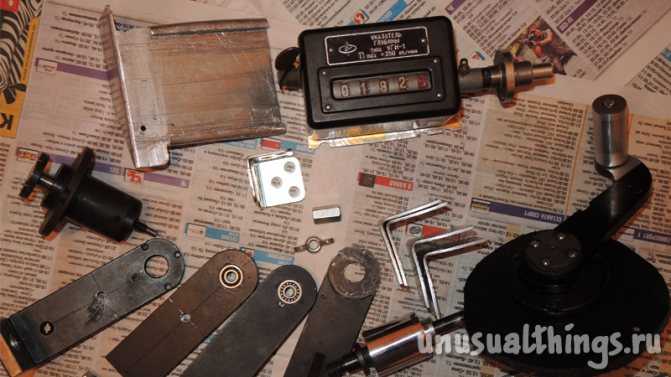

Составные части намоточного станка и принцип его работы

Элементы намоточного станка собирались неспешно. Почти все было взято от старой советской киноаппаратуры. Подвижные части: ручка, шпильки осей, направляющий ролик — все оснащено подшипниками. Шпильки, гайки, шайбы и уголки были куплены в магазине, торгующем метизами. Потратиться пришлось только на шпильки, длинные гайки и уголки. В остальном все сделано из подручных материалов, имеющихся в наличии.

Для точного подбора плотности намотки проволоки на шпильку укладчика нанизывается набор из нескольких шкивов. Так, в случае не плотной намотки, можно было на один размер перебросить пассик и подогнать скорость вращения осей. Пассик в процессе намотки проволоки перекручивают в зависимости от направления хода намотки по типу формы «Восьмерка» либо прямое расположение пассика. Следует сделать пару десятков пробных витков, чтобы правильно подогнать шкивы под диаметр проволоки.

Из дерева либо другого материала изготавливают основу по форме внутренней части катушки трансформатора и гайками-барашками фиксируется на шпильке. Так же для фиксации катушки можно сделать универсальные удерживающие уголки. Демонстрация работы намоточного станка показана на видео:

Несмотря на многообразие электрооборудования на рынке, далеко не во всех ситуациях можно найти подходящий преобразовательный агрегат для решения конкретной задачи. Поэтому многие обыватели пытаются изготовить трансформатор своими руками для получения определенных параметров работы. Стоит отметить, что намотать трансформатор может каждый, даже без специализированного оборудования и особых навыков, но этот процесс довольно трудоемкий и кропотливый. Поэтому изначально вам придется определиться с типом и характеристиками прибора.

Инструменты

Чтобы изготовить трансформатор собственноручно, следует взять инструменты, а также определённые материалы:

  • Лакоткань.
  • Сердечник, для которого вполне подходит телевизор бывший в использовании.
  • Плотная картонная бумага.
  • Доски, а также бруски из природной древесины.
  • Прут из стали.
  • Пила, специальный клей.

Сделать собственными руками трансформатор, как на фото, совершенно не проблематично. Если требуется изготовление трансформатора, предназначенного для лампочек галогенных, то вполне можно использовать тоже перечисленные выше инструменты.

Не забывайте, что очень важно придерживаться технологического процесса намотки. При точном соблюдении важных правил, аппарат прослужит вам ни одно десятилетие

Данных материалов, а также инструментов вам будет вполне достаточно для собственноручного создания качественного и практичного в применении трансформатора.

Данных материалов, а также инструментов вам будет вполне достаточно для собственноручного создания качественного и практичного в применении трансформатора.

На основе подобной самоделки можно сформировать трансформатор для подзарядки машинного аккумулятора, либо создать повышающий прибор для источника питания лабораторного, выжигатель по древесине, либо другое устройство, которое удовлетворит нужды мастера по дому.

Система трансформатора

Этот превосходный трансформатор был сделан еще Фарадеем. Тороидальный автотрансформатор – это особый устройство, который предназначен для преобразования переменного тока. Применять их можно в различных линейных установках. Это электромагнитное устройство быть может однофазным и трехфазным.

На этом фото вы можете узреть, что система состоит из последующих частей:

  1. Железный диск, который сделан из рулонной магнитной стали.
  2. Особые резиновые прокладки.
  3. Выводы первичной обмотки.
  4. Вторичная обмотка.
  5. Изоляция, которая размещается меж обмотками.
  6. Экранирующая обмотка.
  7. Доп слой, который размещается меж первичной и экранирующей обмоткой.
  8. Первичная обмотка.
  9. Изоляционное покрытие сердечника.
  10. Тороидальный сердечник.
  11. Предохранитель.
  12. Крепежные элементы.
  13. Слой покрывной изоляции.

Чтоб соединить обмотки производитель употребляет магнитопровод. Этот тип преобразователя квалифицируется по: предназначению, остыванию и типу магнитопровода. По предназначению можно поделить на импульсный, силовой и частотный преобразователь. По остыванию трансформаторы воздушными либо масляными. Если для вас будет любопытно, тогда сможете прочитать про тороидальный трансформатор.

Устройство этого типа может употребляться в стабилизаторах либо системах остывания. Основным различием конструкции будет считаться количество обмоток, которое содержит трансформатор. Кольцевая форма считается более всераспространенной. В этом случае намотка тороидального преобразователя производится умеренно. Благодаря этому расположению катушек преобразователь охлаждается стремительно и не будет нуждаться в использовании кулеров.

Какие устройства использовать?

В заводских условиях, когда промышленность требует от процесса намотки, прежде всего, скорости и точности, все работы осуществляются при помощи специальных станков. Что же делать домашним мастерам и радиолюбителям? В большинстве случаев намотку приходится делать вручную, что сказывается в итоге на точности работы устройства. Второй (более предпочтительный) вариант – применение самодельных намоточных станков. Их конструкция предельно проста, наличие такого инструмента заметно облегчит эту рутинную задачу. При выборе конструкции прибора для намотки необходимо руководствоваться следующими параметрами:

  • простота создания и использования устройства;
  • плавность движения катушки;
  • возможность намотки трансформаторов разного размера;
  • желательно наличие приспособления для подсчета количества мотков проволоки.

Рисунок 2. Устройство из ручной дрели.

Существует несколько простых устройств, которые полностью отвечают заявленным требованиям. Их изготовление не отнимает много времени, и использовать при этом можно подручные материалы. Рассмотрим такие варианты ниже.

Самое простое и распространенное устройство работает по принципу ворота колодца. Его элемент – основание, на котором крепится горизонтальная металлическая ось, находящаяся на двух вертикальных стойках. Ее пропускают сквозь отверстия в обеих стойках, с одной стороны выгибая в форме ручки (рис. 1).

Чтобы избежать движений оси в горизонтальном направлении, на нее надевают две небольшие трубки. Около одной из трубок будут размещены деревянная колодка, фиксируемая металлической шпилькой, и клин, позволяющий надежно закрепить прибор на оси.

По тому же принципу работает и устройство, сделанное из ручной дрели. Единственное отличие в том, что инструмент нужно надежно зафиксировать, чтобы избежать лишних движений, которые могут привести к нарушению интервала между мотками проволоки. В дрель вставляют стальной стержень, на который надевают корпус будущего трансформатора. Идеальный вариант – использование металлической шпильки небольшого диаметра. Благодаря наличию на ее поверхности резьбы корпус трансформатора можно полностью обездвижить стопорами из 2 гаек (рис. 2).

Размотка проволоки

Если в качестве источника проволоки для намотки вы планируете использовать старый трансформатор, то облегчить и ускорить работу можно при помощи небольшого размоточного станка. Его использование позволяет равномерно извлекать проволоку, избегая рывков и повреждений изоляции. Принцип действия и строение устройства напоминают намоточный станок, но движения катушки происходят в обратном направлении.

Довольно простое в изготовлении и использовании приспособление выглядит практически так же, как и ручной станок. Отличие заключается в отсутствии ручки и наличии приспособления для фиксации пустотелого корпуса трансформатора на металлической оси. Закрепляют корпус при помощи свернутого в многослойную трубку куска картона, бумаги или любого другого подходящего материала. Так, можно будет обеспечить плавность размотки, отсутствие скачков и ударов катушки об ось.

Рисунок 5. Станок со шпильками.

Немного усложнив конструкцию и добавив в нее фиксаторы из деревянных, металлических или текстолитовых пластин, можно сделать приспособление гораздо более удобным в применении. Вместо металлической оси в таком случае используют шпильку с резьбой диаметром 6 мм. Она будет не просто свободно вращаться в стойках, а фиксироваться системой гаек-барашков (рис. 5).

При размотке мощных трансформаторов между первичной и вторичной обмотками можно обнаружить изоляционный материал. Не следует его выбрасывать, так как он обладает повышенной надежностью и пригодится при конструировании вашего устройства. Помимо этого, во время разборки старого трансформатора вы встретитесь с такой проблемой, как отдельные слои проволоки, покрытые прозрачным материалом – специальным лаком. Не нужно пытаться снять или соскрести его, так как в процессе можно легко повредить тонкую внешнюю обмотку проволоки. Лучше всего разматывать такой трансформатор на станке, делая плавные и медленные движения, при этом проволока сама будет нормально отходить.

Делал только на один раз, так, что вид — «как из под топора», это нормально. Длина основания 35 см (но 50 см будет лучше), ширина 12 см (а вот этот параметр будет, в большинстве случаев, вполне достаточен), толщина 1,5 см. Размер стоек: ширина 4 см, высота 10 см, крепятся к основанию двумя шурупами (диаметр 4-5 мм и длина не менее 40 мм) каждая. Сверху на стойках овальная канавка для вала (глубиной в половину диаметра) и полукруглый в одной половинке фиксатор вала, он же прижим. В какой-то степени можно регулировать натяжение наматываемого провода, а также в любой момент приостановить намотку – всё останется на месте (провод не ослабнет – витки не слетят). Очень полезная возможность – проверено. Затем нужно из проволоки диаметром 6мм сделать воротки. Размеры, как говориться, «по вкусу» (предлагаю длину гибов 170 х 60 х 30 мм). На валу нужна резьба М6 для возможности фиксации катушки на валу при помощи гаек, если без резьбы, то нужны стопоры (их лучше припаять к пластинам зажимающим катушку), после установки они фиксируются на валу винтами.

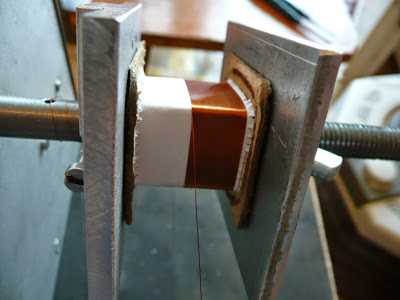

По размеру окна наматываемой катушки, для удержания её центра строго на оси вращения вала, нужны два квадрата (да хоть из толстого картона) с отверстиями 6мм по середине, а также втулка (например пластмассовая), в качестве распорки между ними, её длина равна длине наматываемой катушки.
