Гидроаккумулятор - принцип работы, устройство, схема, расчет, установка, подключение

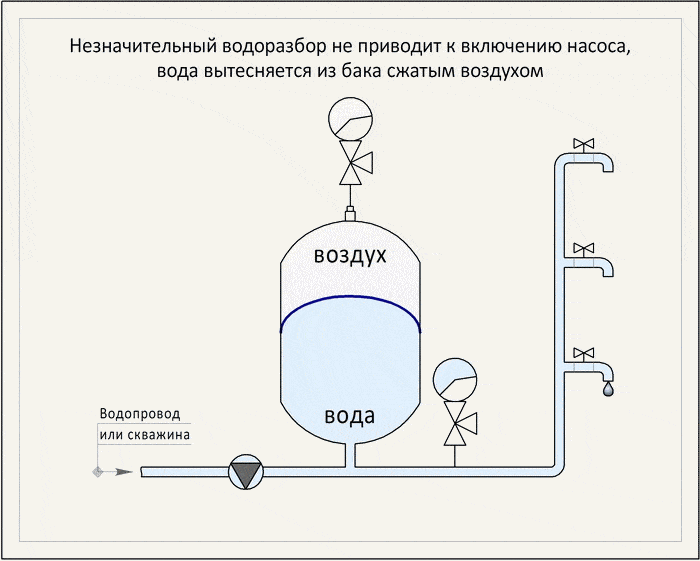

Принцип работы гидробака

В накопительной ёмкости есть два отдела, в одном находится вода, в другом — воздух или инертный газ. Помимо этого бак обычно оборудуется отверстием для подачи жидкости и устройством, отображающим давление воздуха.

Подача воды в водопроводную систему осуществляется при помощи насосного оборудования в аккумуляторный бак. Результатом такого процесса становятся увеличение давления газа, при достижении максимально допустимого показателя, автоматика выключает насосное устройство и прекращает подачу воды.

Вода из гидроаккумулятора постепенно используется. При этом происходит снижение давления и достижение его минимально допустимого показателя, после которого автоматического управление включает насос.

Далее вода подаётся в накопительный бак до момента, пока не увеличится давление до максимально допустимого значения.

Как продлить срок службы гидроаккумулятора проходного

Гидроаккумулятор проходной, как и любое другое оборудование, нуждается в регулярном обслуживании и техническом уходе для продления его срока службы. В этом разделе мы рассмотрим несколько важных мероприятий, которые помогут вам увеличить срок службы гидроаккумулятора проходного.

Проверка и поддержание давления: Регулярно проверяйте давление в гидроаккумуляторе и поддерживайте его в пределах рекомендованных значений. В случае необходимости, настройте давление при помощи соответствующего клапана.
Мониторинг уровня воды: Проверяйте уровень воды в гидроаккумуляторе и доливайте, если необходимо. Недостаток воды может привести к повреждению аккумулятора и снижению его производительности.
Проверка наличия утечек: Регулярно осматривайте гидроаккумулятор на предмет наличия утечек. Если вы замечаете утечки, немедленно принимайте меры по их устранению.
Очистка: Производите регулярную очистку гидроаккумулятора от накопившейся грязи и осадков. Для этого можно использовать мягкую щетку или салфетку.
Проверка клапанов и соединений: Проверяйте состояние клапанов и соединений на гидроаккумуляторе и затягивайте их при необходимости. Дефекты в клапанах и соединениях могут привести к утечкам и неэффективной работе гидроаккумулятора.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы гидроаккумулятора проходного и снизить вероятность его поломки.

Схема водоснабжения с накопительным баком

Мембранные и баллонные баки устанавливаются по двум схемам. При применении поверхностного насоса, используется такая схема:

Сначала определить показатель давления внутри гидроаккумулятора. Значение не должно быть меньше 0,3−1 бар, которое позволяет запустить насосное оборудование. Более точные цифры указаны на реле насоса.
Подключить к расширительному устройству штуцер. Штуцер должен быть с пятью выходами. Присоединить его через фланец, оснащённый пропускным клапаном или жёстким шлангом.
Привинтить дополнительные детали к штуцеру.
Загерметизировать все соединения лентой, герметиком или паклей.

Влияние проходной мембраны на эффективность гидроаккумулятора

Одной из основных функций проходной мембраны является поддержание постоянного давления в системе. При работе гидроаккумулятора воздух, находящийся под известным давлением, разделяется от воды мембраной. Это позволяет поддерживать необходимое давление в системе и избегать резких колебаний давления, которые могут негативно сказаться на работе системы отопления, водоснабжения или других необходимых процессов.

Проходная мембрана также играет роль амортизатора для сжатого воздуха. При увеличении давления в системе мембрана расширяется, увеличивая свою площадь и поглощая избыточную энергию. Это помогает предотвратить резкие скачки давления, что также влияет на безопасность и надежность работы гидроаккумулятора.

Кроме того, проходная мембрана является ограничителем объема воды в гидроаккумуляторе. Это позволяет контролировать объем воды и поддерживать его рабочую нагрузку. Благодаря этому процессу система гидроаккумулятора стабильно выполняет свои функции и требования.

Таким образом, проходная мембрана играет важную роль в эффективной работе гидроаккумулятора. Она обеспечивает стабильное давление, предотвращает резкое изменение давления и контролирует объем воды в системе. Все это позволяет гидроаккумулятору правильно функционировать и выполнять свои задачи в рамках требуемого диапазона давления и объема

Это особенно важно для систем отопления, водоснабжения и других сфер применения, где стабильность и эффективность работы системы играют ключевую роль

Зачем нужен гидроаккумулятор

Есть несколько причин, которые заставляют нас использовать гидроаккумулятор для снабжения водой загородного дома из автономного источника с помощью насоса. Вернее, заставить вас никто не может, но преимуществ это устройство дает немало, и не воспользоваться ими было бы глупо.

В их числе:

Возможность поддержания давления воды в системе на определенном уровне даже при неработающем насосе;
Возможность накапливать некий объем жидкости, и использовать её при отключении электроэнергии или поломке насоса;
Возможность гасить избыточное давление в водопроводной системе и предотвращать разрушительные последствия гидроударов (см. Гидроудар в системе водоснабжения: отчего возникает и как избежать);
Возможность не давать насосу включаться при каждом открытии водоразборного крана.

Фото гидроаккумулятора, включенного в систему водоснабжения

Ремонт гидробака

Основным симптомом, свидетельствующим о выходе гидроаккумулятора из строя, являются частые включения насоса. Причин может быть несколько:

В отсеке для воды скопился воздух, который необходимо удалить. В баках объемом свыше 100 л для этого имеется специальный клапан. Менее объемистое изделие придется опорожнить.
Упало давление воздуха в баке. В этом случае воздух необходимо закачать автомобильным насосом. Если давление снижается очень быстро, возможны утечки через золотник. В этом случае его необходимо продуть.
Произошел разрыв мембраны или груши. Поврежденный элемент следует заменить, предварительно просушив внутреннюю полость накопителя. Напомним, что мембраны ряда моделей могут быть переустановлены только сервисной службой.

Чтобы бак прослужил дольше, почаще проверяйте давление воздуха и своевременно осуществляйте его подкачку.

Если воздушный золотник накопителя исправен, а утечка воздуха все-равно имеет место, — произошла разгерметизация корпуса. В этом случае однозначно придется обращаться в мастерскую. Точно также придется поступить и при явных повреждениях корпуса.

Реле давления — устройство, осуществляющее запуск и отключение насоса при определенных значения давления в системе водоснабжения. — ключевой этап настройки системы водоснабжения. О том, как осуществляется настройка и распространенные ошибки при регулировке, читайте в статье.

Об особенностях выбора колодезных насосов читайте . Классификация приборов.

Почему крошится подошва обуви

При ношении обуви, особенно той, которая сделана с резиновой подошвой, наблюдается явление, когда подошва начинает крошиться. Этот процесс происходит из-за естественного износа резины. После длительного использования подошва подвергается многократным изгибам в области плюснефаланговых суставов, что приводит к появлению трещин и переломов в пучковой части. По мере того, как такие повреждения становятся все более значительными, качество амортизации при беге или ходьбе снижается. Кроме того, крошение подошвы может повысить риск скольжения и падения на гладкой или мокрой поверхности. Поэтому, чтобы подошва служила как можно дольше, необходимо заботиться о ней, следить за ее уровнем износа и при необходимости заменять обувь на новую.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Сравнение гидроаккумулятора проходного с другими типами гидроаккумуляторов

Гидроаккумуляторы являются неотъемлемой частью систем водоснабжения и отопления. Они позволяют компенсировать колебания давления, поддерживать постоянное давление в системе и увеличивать долговечность насосов. Существует несколько типов гидроаккумуляторов, каждый из которых имеет свои особенности и преимущества.

Гидроаккумуляторы с мембраной — это наиболее распространенный тип гидроаккумуляторов. Они состоят из емкости, заполненной воздухом, и гибкой мембраны, разделяющей воздушную и водную части. При увеличении давления в системе, вода сжимает воздушную часть, а при уменьшении давления, вода снова выталкивается из гидроаккумулятора. Таким образом, гидроаккумулятор с мембраной позволяет поддерживать постоянное давление в системе.
Гидроаккумуляторы без мембраны — это более простые конструкции, в которых используется простая накопительная емкость без мембраны. Они обычно используются для создания большого резервуара с водой, который выполняет функцию гидроаккумулятора.
Гидроаккумуляторы с проходными отверстиями — это особый тип гидроаккумуляторов, в которых имеются проходные отверстия для воды. Они позволяют сбалансировать давление в системе и предотвратить резкие изменения давления под воздействием насосов. Проходные отверстия в гидроаккумуляторе проходном позволяют воде свободно перемещаться между сосудом и системой.

В сравнении с другими типами гидроаккумуляторов, гидроаккумуляторы проходные обладают следующими преимуществами:

Они позволяют поддерживать постоянное давление в системе, так же как гидроаккумуляторы с мембраной.
Они способны сбалансировать давление в системе и предотвращать резкие изменения давления, как гидроаккумуляторы с проходными отверстиями.
Они просты в использовании и не требуют сложного обслуживания, как гидроаккумуляторы без мембраны.

Таким образом, гидроаккумуляторы проходные являются универсальным решением, обеспечивающим поддержание постоянного давления в системе и предотвращение резких скачков давления.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

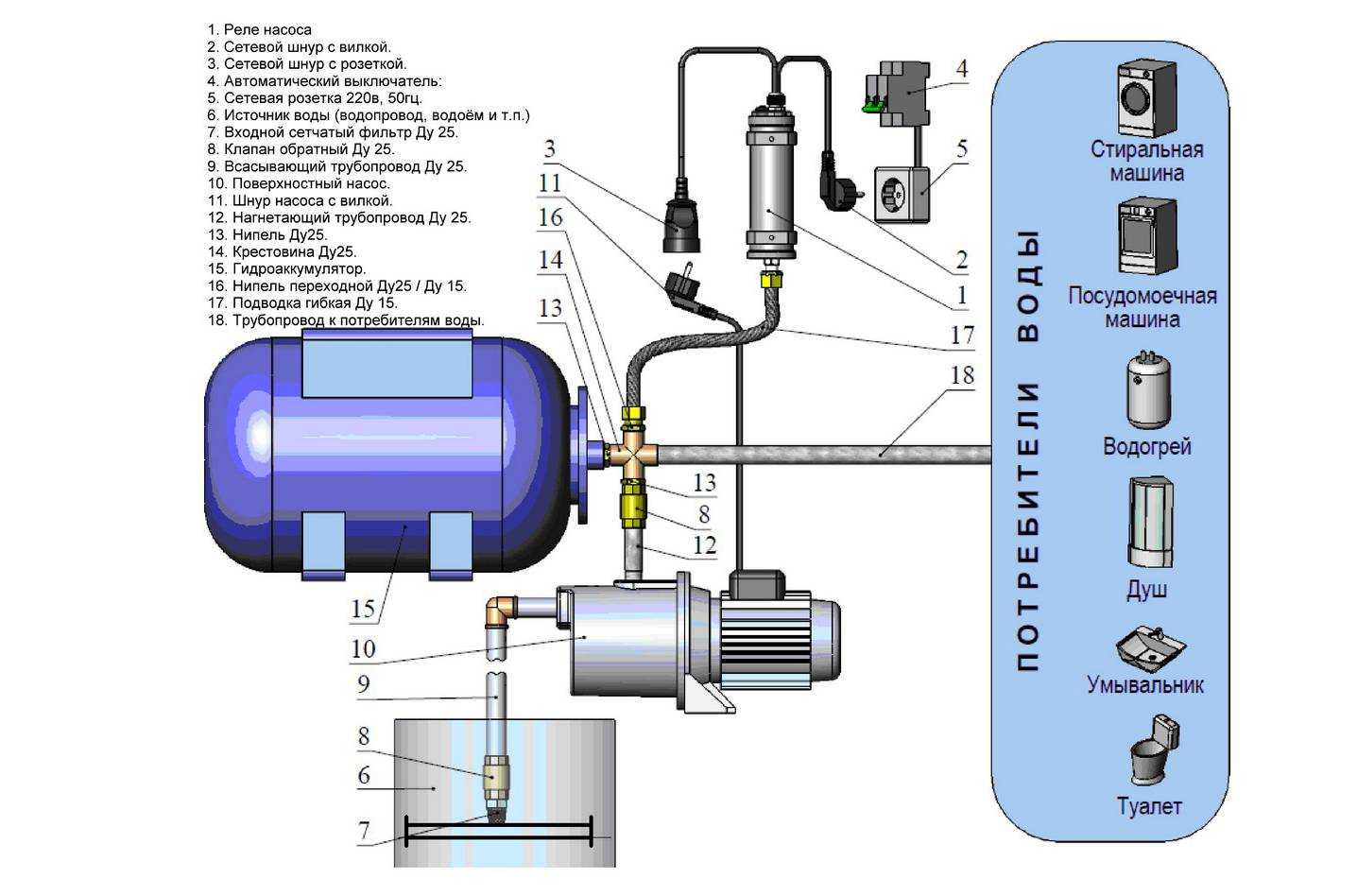

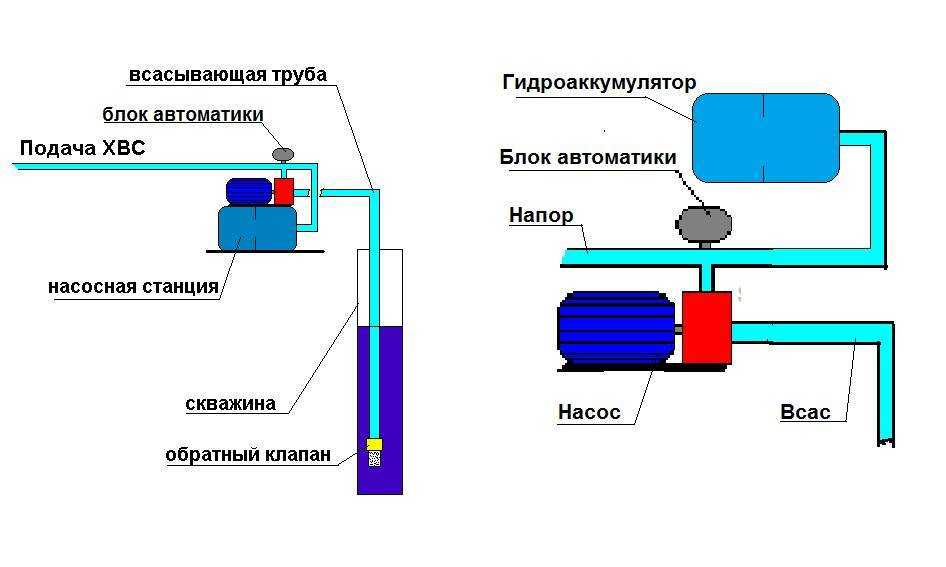

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

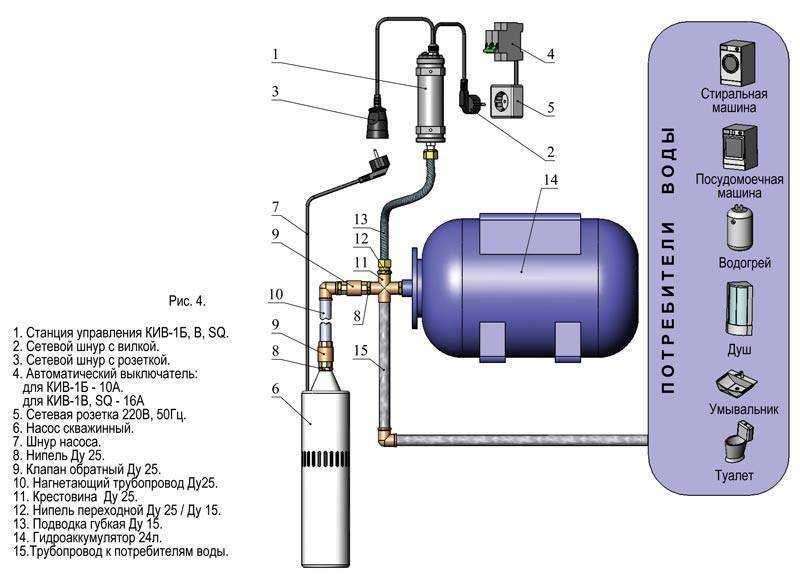

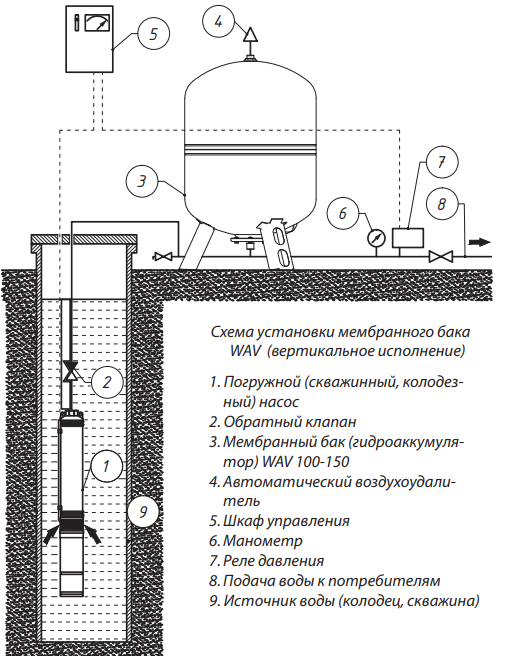

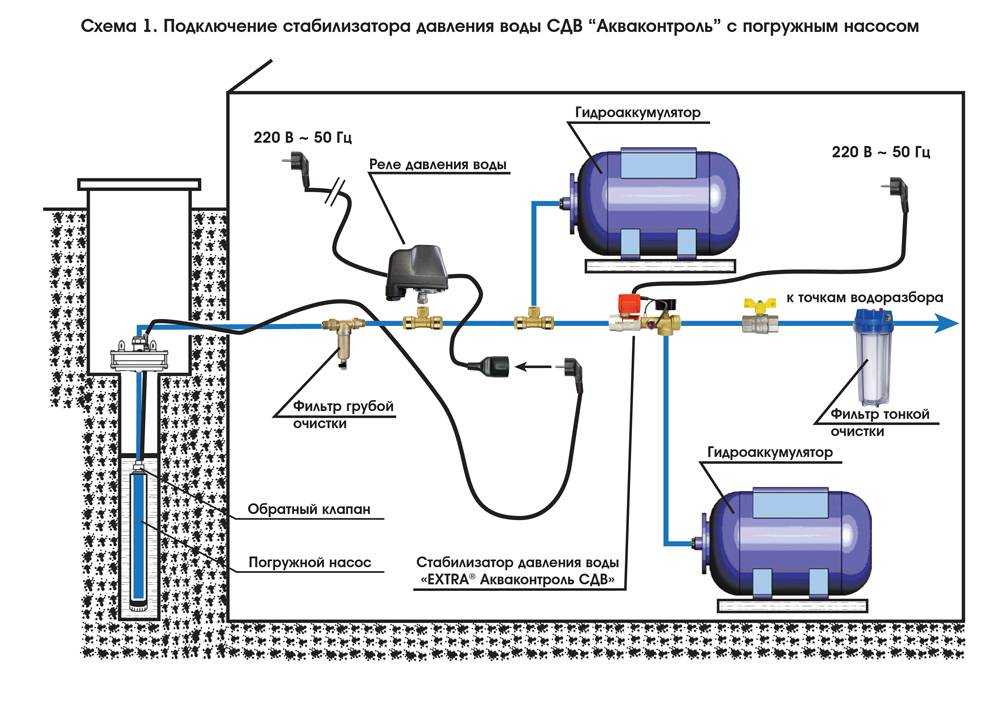

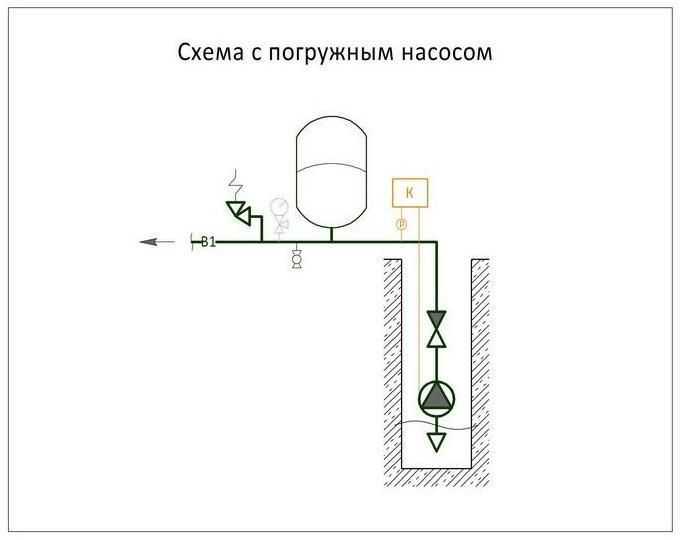

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Для чего нужно рассчитывать объем гидробака

Как уже было сказано, основу любой станции составляет насос, который следует покупать, исходя из максимальной глубины источника водоснабжения и предполагаемого уровня потребления воды. Некоторые современные насосы обладают встроенным частотным преобразователем, который регулирует скорость подачи воды в зависимости от количества расходующих устройств и обеспечивает синхронность такой подачи. В таком случае целесообразно купить совсем маленький по объему мембранный бак, главное назначение которого будет заключаться в предупреждении гидравлических ударов (резких скачков давления воды, которые приводят к быстрому повреждению труб и смесителей).

Но насосы с встроенным частотным преобразователем не каждому по карману, потому владельцы в большинстве случаев приобретают самые обычные насосы. Характерная черта обычного насоса – он начинает работу сразу с полной мощности

Именно этим и объясняется важность правильно выбранного объема гидробака. При небольшом объеме расширительный бак, после включения насоса, мгновенно заполнится водой, что скажется прямым образом на сроке службы насоса

С другой стороны, гидробак огромного объема будет способствовать застаиванию воды в нем.

Многие владельцы решают приобрести гидроаккумулятор большого объема, чтобы гарантировать себе водный резерв на непредвиденный случай. Однако, нужно учитывать, что в гидробаке такой запас воды не особо значительный. Например, бак объемом около 100 литров будет содержать примерно 30 литров резервной воды. Соответственно, чтобы обеспечить себя достаточным количеством воды на случай аварии, нужен гидробак огромного объема, не менее 200 литров. Такая покупка обойдется совсем недешево. Поэтому, как отмечают профессионалы, для обеспечения себя водой на случай ее отключения разумнее купить специальную накопительную емкость.

Что значит если порвался браслет из камней

Если владелец браслета с камнями обнаружил, что его талисман разломился или порвался, это может значить, что он был защищен от некоей степени несчастья или что его желание осуществилось. Камни, используемые в этом типе браслетов, обладают свойством поглощать негативные энергии, которые могут поступать от окружающей среды. В силу этого, камень может отказаться от своего талисмана, если браслет успешно защищал своего владельца. Если браслет разоплелся, то это может быть знаком, что его миссия была успешно завершена. Некоторые люди с традиционными убеждениями советуют тот, кого защищал браслет, расставаться с его обломками через похороны или обряд.

Лучшие гидроаккумуляторы для систем водоснабжения на 50 литров

Для скважины автономного водоснабжения небольшого дома предназначены гидробаки емкостью 50 литров. При небольшом объеме оборудование автоматически поддерживает стабильное давление в водопроводе. Преимуществами этого класса гидрооборудования являются компактные размеры при высокой производительности.

Джилекс Краб 50

Конструктивной особенностью модели является крепление к стене с помощью кронштейнов, идущих в комплекте. Вес в 10 кг и небольшие размеры позволяют выполнить монтаж без привлечения помощников. Оборудование предназначено для работы в системах на 5,5 бар. Модель не предназначена для горячего водоснабжения – максимальная температура воды не должна превышать 35 градусов.

Гидроаккумулятор Джилекс на 50 литров укомплектован автоматикой для управления насосом, поддержания заданного давления и картриджами предварительной фильтрации воды. В комплекте встроенное реле, манометр, площадка для контроля времени замены картриджа, обратный клапан и шаровой кран.

Плюсы:

Не требуется настройка насоса и другого оборудования;
Подключение к магистрали в любом удобном месте;
Срок службы 10 лет;
Не зависит от направления потока воды;
Мембрана из бутилкаучука.

Минусы:

Энергозависимость – для автоматики требуется электричество;
Короткий электрический кабель.

Stout STW-0002-000050

Вертикальная модель, изготовленная из стали, рассчитанная на работу с насосом 10-12 бар. Мембрана изготовлена из EPDM, отличается высокой эластичностью и прочностью. Оборудование может использоваться в системах отопления, где в качестве теплоносителя используется водно-гликолевая смесь. Рабочая температура жидкости от -10 до +100 градусов. Для закачки воздуха предусмотрен штуцер, повысить давление можно с помощью ручного насоса. Заводские настройки для баллона – 2 бар.

Бак устанавливается на высокие вертикальные ножки, это упрощает подключение к водопроводу или системе отопления. Опоры изготовлены из стального перфорированного уголка, что позволяет дополнительно зафиксировать основание к стене и повысить жесткость конструкции. Фланец изготовлен из нержавеющей стали. Средний срок службы оборудования – 10 лет.

Плюсы:

Сменная мембрана;
Высокая устойчивость к коррозии;
Отсутствие неприятного запаха у воды;
Эффективно сглаживает колебания давления;
Низкая цена.

Минусы:

Нет манометра.

1 Назначение, устройство и принцип действия

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный. Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства. В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

K — коэффициент мощности подключенного к гидробаку насоса;
Rmax — наибольший планируемый расход литров воды в минуту;
Dmax — уровень давления воды в баке для выключения насоса (Бар);
Dmin — граница давления воды для включения насоса (Бар);
Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

мощность 0.55-1.5 кВт — коэффициент 0.2;
2-3 кВт — 0.375;
4-5.5 кВт — 0.625;
5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

Особенности конструкции гидроаккумуляторов проходных

Гидроаккумуляторы проходные представляют собой важный элемент систем гидравлического и пневматического оборудования. Они состоят из герметичного резервуара, внутри которого находится воздушная камера и жидкость. Основным принципом работы гидроаккумуляторов проходных является накопление энергии, которая затем используется для поддержания постоянного давления и компенсации пульсаций в системе.

Ключевым элементом конструкции гидроаккумуляторов проходных является мембрана или поршень, разделяющий воздушную камеру и жидкость. Мембрана обеспечивает герметичность системы и позволяет поддерживать постоянное давление. Тип мембраны может быть различным, включая резиновые, металлические или композитные.

Одной из особенностей конструкции гидроаккумуляторов проходных является возможность регулировки давления в системе. Это достигается с помощью специальных клапанов или манометров, которые контролируют поток жидкости внутри системы. Такой механизм позволяет поддерживать оптимальное давление в системе в любых условиях эксплуатации.

Важной особенностью гидроаккумуляторов проходных является их компактность и удобство в установке. Они обычно имеют небольшие габариты и легко подключаются к системе с помощью фитингов и шлангов

Кроме того, их конструкция позволяет использовать гидроаккумуляторы проходные в самых разных отраслях промышленности, включая судостроение, нефтегазовую и энергетическую отрасли, а также в системах отопления и охлаждения.

Определение и назначение

Гидроаккумулятор проходной – это устройство, которое служит для компенсации колебаний давления в системе водоснабжения. Оно представляет собой закрытый резервуар, наполненный водой и газом под давлением.

Основное назначение гидроаккумулятора проходного заключается в следующем:

Снижение пульсаций давления. Гидроаккумулятор позволяет сгладить резкие изменения давления, которые могут возникать при работе насосов в системе водоснабжения.
Поддержание постоянного давления. Гидроаккумулятор позволяет поддерживать стабильное давление в системе даже при изменении расхода воды.
Уменьшение работы насосного оборудования. Гидроаккумулятор снижает частоту включений и отключений насосов, что продлевает их срок службы и снижает энергопотребление.
Увеличение срока службы системы водоснабжения. Гидроаккумулятор защищает трубопроводы и насосы от излишнего давления и пульсаций, что снижает вероятность прорывов и повреждений.

Гидроаккумулятор проходной широко применяется в системах водоснабжения для жилых домов, коттеджей, офисных зданий, а также в промышленности для обеспечения надежной работы системы водоснабжения.

Установка и подключение гидроаккумулятора проходного к системе отопления

Гидроаккумулятор проходной – это устройство, которое используется в системах отопления для снижения давления и пульсаций в системе. Оно позволяет сохранять стабильное давление в системе, обеспечивая комфорт и защиту от выхода из строя оборудования.

Установка и подключение гидроаккумулятора проходного к системе отопления выполняются следующим образом:

Выбор места установки. Гидроаккумулятор проходной обычно устанавливают на горизонтальном участке трубопровода отопления

Важно выбрать место, где он будет находиться наиболее близко к источнику тепла, обычно это котел или теплогенератор. Также необходимо учесть доступность гидроаккумулятора для обслуживания.
Монтаж

После выбора места установки, гидроаккумулятор проходной крепится на стену или специальную кронштейн. Важно установить его таким образом, чтобы к нему был доступ не только для монтажа, но и для последующего обслуживания и регулировки.
Подключение. Подключение гидроаккумулятора проходного производится с помощью соединительных фитингов и трубопроводов. Один конец подключается к подающему трубопроводу, а другой конец – к обратному трубопроводу системы отопления. Важно правильно выбрать диаметр и тип фитингов, чтобы обеспечить герметичность и надежность подключения.

После установки и подключения гидроаккумулятора проходного к системе отопления необходимо произвести проверку и настройку работы системы. Для этого рекомендуется обратиться к специалистам, которые смогут правильно настроить параметры работы гидроаккумулятора и обеспечить его эффективное и безопасное функционирование.

Важно помнить, что установка и подключение гидроаккумулятора проходного к системе отопления должны быть выполнены в соответствии с инструкцией производителя и нормативными требованиями. Неправильная установка или подключение может привести к негативным последствиям, таким как утечки, повреждение оборудования и проблемы с работой системы отопления

Значение проходной мембраны для гидроаккумулятора

Проходная мембрана — это очень важный элемент гидроаккумулятора, который выполняет несколько основных функций. Во-первых, она разделяет камеру на две части: воздушную и водную. Воздушная часть заполняется сжатым воздухом или инертным газом, таким как азот. Водная часть наполняется водой из системы водоснабжения.

Именно проходная мембрана позволяет гидроаккумулятору выполнять свою вторую важную функцию — сглаживание давления. Водная часть гидроаккумулятора аккумулирует воду под давлением, которое создается насосом подачи воды. Когда кран открывается и вода начинает подаваться, проходная мембрана позволяет гидроаккумулятору отпустить накопленную воду с таким же давлением, чтобы создать более плавный поток воды.

Третья функция проходной мембраны — поддержание стабильного давления воды в системе. Когда кран закрывается, гидроаккумулятор продолжает подавать воду из своей водной части, используя накопленное давление. Проходная мембрана позволяет поддерживать постоянное давление в системе водоснабжения, что является важным для стабильного функционирования всей системы.

Таким образом, проходная мембрана для гидроаккумулятора играет важную роль в сглаживании давления и поддержании стабильного давления воды. Этот элемент позволяет гидроаккумулятору правильно выполнять свою функцию и обеспечивать надежное водоснабжение в системе.

Как правильно рассчитать гидроаккумулятор?

Для определения запаса воды, который можно будет расходовать из бака в случае отключения подачи электричества, можете воспользоваться приведенной ниже таблицей заполняемости. Зависеть данный показатель будет от того, как именно настроено реле давления. Так, чем большей будет разница давления, тем больше воды поместится в резервной емкости. Вот эта таблица.

И в итоге – несколько слов об эксплуатации описываемого в статье устройства. Даже самый примитивный гидробак, равно как и любой другой прибор, нуждается в уходе и внимании. К примеру, вы можете столкнуться с необходимостью замены мембраны. О том, как правильно это сделать, вы можете узнать при просмотре приведенного ниже тематического видеоролика.

Видео – Правильная замена мембраны в гидробаке

На этом все, удачи в работе!

В настоящее время проблемы водоснабжения в частном секторе или дачном участке не становятся поводом для переезда на другое место жительство.

Благодаря доступности и многообразии насосного оборудования появилась возможность организовывать автономную водопроводную систему, которая практически не уступает централизованной.

Важным элементом в такой системе считаются гидробаки для водоснабжения. Каков принцип работы мембранного бака, схема и виды?
