Конструкция и размеры

Конструкция и размеры трансформаторов ТН с уменьшенным расходом меди не отличается от обычных трансформаторов ТН и приведены на рисунках 7 — 11 ниже и в таблице 7.

Трансформаторы типа ТН с частотой питающей сети 50 Гц изготовляются на магнитопроводах стандартизованного ряда.

Таблица 7

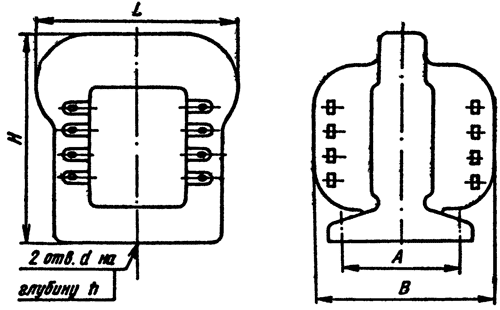

Рис. 7 — Конструкция броневых трансформаторов типа ТН с резьбовыми втулками для крепления, исполнение УХЛ (1 — лента, 2 — магнитопровод, 3 — обойма, 4 — катушка)

Рис. 8 — Конструкция броневых трансформаторов типа ТН с отверстиями для крепления, исполнение УХЛ (1 — лента, 2 — магнитопровод, 3 — обойма, 4 — катушка)

Рис. 9 — Конструкция броневых трансформаторов типа ТН с двумя резьбовыми отверстиями для крепления, исполнение В

Рис. 10 — Конструкция броневых трансформаторов типа ТН с четырьмя резьбовыми отверстиями для крепления, исполнение В

Рис. 11 — Конструкция броневых трансформаторов типа ТН с обмотками из круглого провода, с уменьшенным расходом меди, исполнение УХЛ.
