Вентиляция в гараже

Обустройство естественной вентиляции в смотровой яме

Прежде чем начинать обустройство вентсистемы, нужно выбрать подходящую схему, а также провести все необходимые расчеты.

Подготовка и расчет

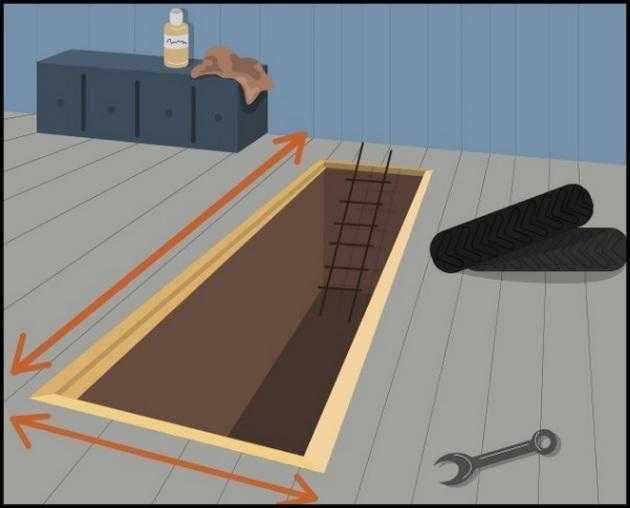

Перед формированием отверстий, необходимо сначала определить их места расположения. После этого проводят разметку на стенах помещения, а также на фундаменте, цоколе, стенах смотровой ямы.

Чтобы вентиляционная система была эффективной, надо соблюдать соотношение диаметров приточной и вытяжной труб. Размер первого отверстия должен быть равен второму или быть несколько больше.

Если предполагается естественный воздухообмен, то на каждый квадратный метр площади помещения требуется 1.5 см диаметра вентканала. Если отверстий больше одного, то общий диаметр нужно разделить на их количество.

При обустройстве одноканального механического вентилирования, расчет диаметра осуществляется по-другому. Общий показатель не должен превышать 0.3% площади гаражного помещения.

Важно! Внутрь здания должно поступать около 200 л воздуха за один час. Только при таком условии будет возможно обеспечение эффективной вентиляции

Технология монтажа

Работу со смотровыми ямами лучше начинать ещё на этапе их строительства. Если ниша уже готова, то в некоторых случаях ее придется разбирать. Дополнительный вентиляционный канал прокладывают после выравнивания стен и пола отсека. Для работы применяют пластиковые трубы диаметром около 10 см.

Один элемент укладывают в горизонтальную траншею. Делают это так, чтобы нижний край трубы находился на расстоянии 2–3 см от пола. Другой конец выводится через стенку ямы. Далее монтируют приточную трубу. Ее край размещается на высоте 10 см от пола. Вытяжку размещают у самого верха ниши.

Для эффективного воздухообмена нужно выполнить такие условия:

1. По краям смотрового отсека оставляют просветы. Их ширина составляет 12–15 см.
2. Когда в качестве укрытия над ямой используют доски, их укладывают на расстоянии 10 сантиметров друг от друга.
3. Необходимо сделать зазор на противоположной от вытяжки стороне.

Чтобы свежий воздух поступал в яму, необходимо с накрытия снять две доски. Если вытяжка работает хорошо, то можно ограничиться и одной доской. Приточное отверстие и вытяжка размещаются на противоположных сторонах. При выводе труб нужно избегать изгибов и искривлений. Вытяжной элемент выводится на кровлю постройки.

Важно! Транспортное средство нельзя ставить над вентиляционным зазором смотрового отсека. Воздушные массы, которые поднимаются из ямы, довольно влажные, поэтому это навредит автомобилю

Кроме того, машина будет перекрывать циркуляцию воздуха.

Как улучшить функциональность системы

Улучшить работу естественной вентсистемы помогут такие действия:

1. Воздуховоды лучше делать из труб круглого сечения. Они обеспечивают хороший приток свежего воздушных масс. Сами трубы могут быть изготовлены из металла или пластика. Внутренняя поверхность трубы должна быть относительно гладкая, ведь в таком случае ничто не будет препятствовать перемещению воздухопотоков вдоль нее.
2. Достаточная разность высот между вытяжкой и приточным отверстием. Оптимальная величина составляет 3 м. Чем больше этот параметр, тем лучше работает система.
3. Диаметр воздуховода должен быть одинаковым по всей протяжности. Лучше, чтобы конструкция не имела резких поворотов или изгибов.
4. Перед завершением монтажа необходимо проверить, насколько хорошо происходит циркуляция воздуха.

Комбинированное вентилирование

Смешанный или комбинированный тип проветривания – популярный способ организовать вентилирование гаражного пространства. Один из каналов остается функционировать естественным способом, другой же оснащается механическим прибором для движения воздушной массы.

Зачастую для гаража средних габаритов вполне достаточно обустроить механическую вытяжку, в то время, как приточный воздух поступает самостоятельно через специально организованные проемы гаражных ворот, стен, воздуховод.

Вентилятор создает разреженное давление, в которое инерционно затягивается свежий воздух с улицы. Следует помнить, что при таком способе проветривания приточный поток не прогревается, не очищается от пыли

Это может быть важно, если в гараже производятся специфические работы, например, покраска. В данном случае необходим определенный температурный режим, чистота бокса. В других же случаях, не предусматривающих таких видов работ, комбинированное проветривание – эффективный способ удаления отработанного, загрязненного воздуха

Все необходимые расчетные работы производятся в соответствии с приведенными выше формулам

В других же случаях, не предусматривающих таких видов работ, комбинированное проветривание – эффективный способ удаления отработанного, загрязненного воздуха. Все необходимые расчетные работы производятся в соответствии с приведенными выше формулам.

Вентиляция гаража необходима при его обустройстве. Она позволяет удалять опасные для автовладельца воздушные примеси: токсичные газовые смеси, углекислый газ, излишнюю теплоту, влажность. Закладка вентиляционной системы производится на стадии строительства здания. Для эффективной, оптимальной работы вентиляции необходимо сделать правильные расчеты притока, подачи воздуха, соблюсти кратность воздухообмена, размеры вентиляционных каналов.

Организуем вентиляцию гаражного погреба

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком

Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов

Как правильно делается вытяжка из подвала в гараже:

1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

• пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
• сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Так выглядит движение потоков воздуха в боксе и погребе (вид сверху)

Второй вариант обойдется дешевле, если класть воздуховод в процессе строительства, когда отмостка вокруг здания отсутствует. В готовом гараже лучше реализовать первый способ – аккуратно просверлить стену с перекрытием и своими руками установить приточный вентканал.

Не забудьте утеплить пересекающий бокс верхний участок, иначе он «вспотеет» снаружи. Пример обустройства комплексной гаражной вентиляции смотрите на видео:

Нюансы обустройства комбинированной системы

Эта схема является наиболее эффективной. За вытяжку загрязненного воздуха отвечает вытяжной вентилятор. Приток происходит естественным способом. Образующиеся зоны разряженного давления обеспечивают быструю циркуляцию воздушных масс.

Во время обустройства такой системы, нужно не убирать естественную вентиляцию полностью. Чтобы комбинированная конструкция работала стабильно, лучше смонтировать 2 параллельных воздуховода, или установить вентилятор большой мощности.

Важно! Розу ветров учитывают при монтаже системы. Приточную трубу располагают с наветренной стороны, а вытяжную — с подветренной

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Типы вентиляции

Чтобы воздух беспрепятственно входил и покидал помещение, достаточно смастерить воздуховод из канализационных труб. Тёплый поток кислорода обычно поднимается вверх, а более холодный стремится занять место внизу — так происходит движение воздушных масс.

Плюсы естественной циркуляции:

• надёжная работа;
• бюджетный вариант;
• бесшумность;
• длительная эксплуатация;
• отсутствие затрат на источники энергии.

Минусы естественной циркуляции:

• в летнюю пору неэффективна из-за небольшой разницы температур;
• для создания разницы давлений требуется соблюсти между приточным и выходным отверстиями расстояния в 3,5–4 м;
• необходимость установки с учётом розы ветров — там, где преобладает ветер.

Плюсы механической циркуляции:

• работа в любых погодных условиях;
• возможность контроля и изменения параметров воздухообмена;
• организация тёплого притока воздуха;
• использование в цокольном гараже.

Минусы механической циркуляции:

• необходимость покупки вентиляторов, датчиков, заслонок;
• энергозависимость;
• необходимость квалифицированного обслуживания.

Плюсы комбинированной циркуляции:

• возможность установки обычного бытового вентилятора на вытяжку;
• экономичность и удобство использования по сравнению с принудительной;
• использование механической вентиляции по необходимости.

Зачем вентилировать гараж?

Конечно, гараж — это технический, а не жилой объект, хотя некоторые автовладельцы с этим утверждением могут и не согласиться. Если автолюбитель проводит в гараже значительную часть своего личного времени, да еще и использует подвал или собственно гараж для хранения продуктовых запасов, тем более следует обеспокоиться проблемой правильного воздухообмена в таком специфическом помещении.

Для начала, здесь высока концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже короткое пребывание в подобной атмосфере для человека крайне вредно.

Для того чтобы ограждающие конструкции гаража, хранящееся в нем оборудование, машина содержались в нормальных эксплуатационных условиях, необходима вентиляция для стабильного отвода загрязненного воздуха и поставки вместо него свежего

Особенно важна вентиляционная система в обустройстве утепленных гаражей, в которых движению воздуха через конструкции препятствует теплоизоляция

Грамотно организованная вытяжная система будет своевременно отводить вредные летучие химические соединения, способные нанести урон здоровью хозяев

Вытяжка в гараже нужна для регулярного просушивания конструкций, на которых в замкнутом пространстве от перепада внешней и внутренней температуры выпадает конденсат

Вторая проблема, связанная с неправильным вентилированием гаража — это избыток влаги. Водяные пары скапливаются внутри помещения и конденсируются на различных поверхностях, в том числе и на автомобиле. В результате риск появления и скорость протекания коррозионных процессов резко возрастает, проще говоря, транспортное средство ржавеет.

Нередко в гаражах или устроенных под ними погребах хранят овощи, консервацию, другие продукты или вещи, которым не нашлось места в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесет всем этим объектам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.

При плохом вентилировании на стенах и потолке гаража могут появляться капельки конденсата. В дальнейшем эта влага попадает на транспортное средство, что может вызвать его коррозию

Нюансы проветривания смотровой ямы

Смотровая яма, как и подвал, также является источником возникновения конденсата, что, как было сказано ранее, может привести к ряду проблем, негативно отражающихся на сохранности автомобиля. Невзирая на то, что она располагается внутри помещения, путем естественного вентилирования в ней невозможно организовать качественное проветривания.

Казалось бы, целесообразно заниматься устройством вентилирования в самом гараже, ведь автомобиль стоит именно в нем, а не в смотровой яме. Но на самом же деле яма является источником влаги, ведь она находится ниже уровня помещения и в ней, как следствие, может скапливаться конденсат, который в последствие будет распространяться по всему гаражу.

Сама яма должна содержаться в надлежащем состоянии. Из нее необходимо устранять испарения химических соединений, запахи синтетических средств, используемых с целью обслуживания автомобиля. Воздух там должен быть свежим, поскольку многие автомобилисты могут на протяжении длительного времени находиться в смотровой яме.

В случае со смотровой ямой вытяжку возможно реализовать только у пола данного участка гаражной постройки. В случае использования вентилятора, можно избавиться от проблемы скопления влаги в яме и, как следствие, на нижней части машины.

Оснащая напольную поверхность системой обогрева «теплый пол», вы не только предупредите образование конденсата, но и поможете создать в гараже подходящий микроклимат, обеспечивающий все правила хранения транспортного средства.

Гараж, защита и.т.п.

Что из себя предоставляет гаражное помещение? Это здание закрытого типа, предназначенное для сохранения средств передвижения в надлежащем состоянии. Оно обеспечивает надёжную защиту от окружающей среды, которая очень часто бывает переменчивой.

Именно поэтому автовладельцы стараются либо приобрести себе гаражное укрытие, либо платить финансовые средства для хранения машины на закрытой автостоянке.

Если у человека уже есть гараж и он хочет, чтобы с его металлическим другом ничего не случилось, он обязательно должен позаботиться о вентиляции в яме гаража. Именно из этой области могут возникать трудности при длительном хранении.

Ошибки при обустройстве вентиляции

Чаще всего ошибки допускаются на этапе монтажа системы. Они бывают такими:

1. Слишком низкое расположение выходного отверстия. В этом случае риск снижения тяги увеличивается.
2. Горизонтальная прокладка труб при естественной схеме вентилирования. Такое расположение приводит к уменьшению тяги. Если приходится использовать такую схему монтажа, то трубы укладывают под углом около 10–12°.
3. Применение отверстия вместо воздуховода. В этом случае нет гарантии, что через вытяжное отверстие грязный воздух не пойдет обратно в помещение. Чтобы избежать ошибки при монтаже, его проводят только после тщательных расчетов и планирования.

Принцип построения вентиляции гаража

В обычном «классическом» варианте строение гаража обычно состоит:

• Сам гараж
• Смотровая яма (может иногда служить одновременно и погребом)
• Погреб для бытовых нужд

Все они, как правило, располагаются друг под другом. Поскольку все помещения сообщаются друг с другом, то и вентиляция обычно одна на весь гараж, состоит из вытяжной и воздухозаборной трубы

Если вы не хотите иметь мокрые стены и лужи на полу, то важно отнестись к этому вопросу со всей серьёзностью

Погреб без вентиляции никогда не будет сухим

Обычно систему делают без дополнительного вентилятора в трубе, который выгоняет или же нагнетает потоки воздуха, но в некоторых случаях могут его устанавливать.

Потребность в вентиляции

В любом помещении скапливается влага и смотровая яма не является исключением из правил. При этом даже качественная гидроизоляция не всегда может справиться с такой проблемой. В гараже сырость приводит к появлению и распространению коррозии на металлических частях автомобиля. Перенасыщенный влагой воздух негативно влияет и на здоровье человека: обостряются хронические болезни, ухудшается самочувствие, страдают органы дыхания. А всему виной грибок и плесень, ведь они очень хорошо размножаются именно во влажной среде.

Кроме того, в яме гаража накапливаются масла, вредные химические вещества. Они образуют опасные для здоровья испарения, которые приводят к отравлению организма. При слишком большом накоплении токсичных паров в закрытом помещении, они становятся взрывоопасными. Чрезмерное количество влаги приводит к образованию плесневых очагов, размножению вредных микроорганизмов. При этом смотровая яма, стены и потолок гаража могут довольно быстро разрушиться.

Важно! Вытяжка смотровой ямы и остального помещения могут сообщаться. При этом допускается работа вытяжной системы ямы в автономном режиме

Вентиляционная система предназначена для быстрой очистки воздуха в любом сооружении. При этом удаляются вредные испарения, уменьшается сырость, которая особенно остро ощущается в зимнее время. Внутри гаража устанавливается комфортный микроклимат, стабилизируются температурные показатели и влажность.

Виды вентиляционных систем

Оптимальный способ организации воздухообмена в помещении необходимо выбрать еще на стадии проектирования сооружения. Существует несколько типов вентиляционных систем, каждый из которых имеет свои преимущества и недостатки:

Естественная вентиляция.

Эта система предполагает обустройство минимум 2-х воздухоотводящих отверстий в помещении, обеспечивающих естественный воздухооборот. Циркуляция осуществляется из-за разницы температур в помещении и на улице. Этот тип является наиболее дешевым и востребованным. Он не требует подключения к электричеству и легко монтируется собственными силами, но не подходит для кирпичных или железобетонных строений.

Комбинированный способ вентиляции.

Схема заключается в обустройстве принудительной вытяжки и наличии естественного притока, или наоборот, принудительном притоке и естественной вытяжке. Подходит для гаражей с электричеством. Существенным преимуществом является возможность регулировки интенсивности воздухообмена за счет увеличения сечений воздуховода и производительности вентилятора.

Принудительная вентиляционная система.

Она подразумевает полностью механизированную схему, в которой присутствуют вентиляционное оборудование, вытяжки, нагнетатели и другие специальные устройства. Механическая вентиляция в погребе является единственным приемлемым способом, если гараж находится ниже уровня земли. В магазинах такие системы не отличаются демократичной стоимостью, но при приложении определённых усилий, её тоже можно обустроить самостоятельно.

При выборе рациональной схемы устройства необходимо учитывать, что принудительная вытяжка хоть и требует определенных вложений, но обладает наибольшей эффективностью и подходит для всех типов гаражей. При её наличии отсутствует необходимость распахивать гаражные ворота для усиления воздухообмена и дополнительно отапливать улицу или делать дыры в потолке и стенах. Естественная и комбинированная системы дешевле и проще в реализации, но для больших площадей они практически бесполезны.

Материалы для устройства

К ним относятся:

• вентиляторы осевые (канальные);
• воздуховоды;
• хомуты и крепеж;
• герметик, уплотнительные ленты и листы для прокладок;
• цементы, шпаклевки, монтажная пена.

Основные характеристики вентиляторов, подходящих для гаража:

• напряжение питания: 220 (230)В, 50 Гц;
• потребляемая мощность: 20 – 50 Вт;
• расход воздуха: 150 – 300 м3/ч;
• давление: 50 – 100 Па;
• диаметр канала: 120 – 150 мм.

Воздуховоды, продающиеся в настоящее время, бывают металлические и пластиковые. Металлические делятся на оцинкованную сталь и нержавейку с обвивкой. Пластиковые бывают гладкими и гофрированными. По форме воздуховоды делятся на круглые и прямоугольные. Для соединения между собой разных форм есть переходные соединители.

Выбор достаточно большой. Используя гофрированные воздуховоды, следует помнить, что они очень сильно завихривают воздух и тормозят поток. Их можно применять на коротких участках и для соединений. Следует предпочитать воздуховоды, как можно более гладкие внутри. С этим связан следующий

Применение остальных материалов очевидно. Вместе со стандартными воздуховодами можно приобрести все хомуты, крепления и переходы. Цемент может потребоваться для встраивания креплений вентиляторов и переходов в стены, а герметик и монтажная пена для уплотнения стыков в отдельных местах.

Организация принудительной вытяжной вентиляции в гараже имеет настолько очевидную выгоду, что ее нельзя упускать. Работает она при любой погоде, в том числе и в жару, при которой никакая другая вентиляция работать не будет. Кроме сохранения автомобиля и другой техники, владельцы таких гаражей сберегут еще более ценную вещь – здоровье.

Ну, и кроме того, сделанная своими руками вытяжка для гаража вполне доступная вещь любому, даже самому скромному бюджету.

Вентиляция погреба под домом своими руками

Список основных материалов и инструментов для установки вентиляции в погребе своими руками:

Установка вытяжной трубы в погребе.

• асбестовые (оцинкованные) трубы;
• материал для утепления (минвата);
• мелкая сетка;
• хомуты;
• гайки;
• болты;
• дрель.

Прежде чем приступить к установке системы вентиляции, требуется произвести монтаж двух воздуховодов (приточного и вытяжного). Изготавливаются воздуховоды из различных материалов, часто для этих целей применяют асбестовую или оцинкованную трубу с подходящим диаметром. Для того чтобы не допустить ошибку при подборе диаметра трубы, необходимо правильно рассчитать соотношение (на 1 м2 помещения должно приходиться 26 см2 площади воздуховода).

При установке воздуховодов своими руками необходимо соблюдать следующие требования:

Схема приточной вентиляции.

1. В первую очередь для вентиляции погреба требуется наличие вытяжной трубы. Это предотвратит застой воздуха в помещении. Расположить вытяжную трубу следует по одному из углов погреба, нижняя ее часть при этом должна находиться как можно ближе к потолку. Проводится воздуховод через каждое помещение и через кровлю постройки, положение его при этом вертикальное. Превышать уровень конька он должен приблизительно на 50 см. С целью снизить скопление конденсата или инея во внутренней части вытяжной трубы не поленитесь утеплить воздуховод. Для этого одна труба устанавливается в другую, а между ними прокладывается утеплительный материал, например, отличным вариантом будет минвата, имеющая 50 мм толщины.
2. Помимо этого, необходимо установить приточную трубу, которая будет давать возможность свежему воздуху поступать в погреб под домом. Установить ее следует так же вдоль угла, при этом находиться она должна напротив ранее устроенной вытяжной трубы. Расположение открытой части воздуховода должно быть на 40 — 50 см выше поверхности пола помещения. Труба должна проходить сквозь перекрытие и не доходить до уровня пола примерно на 80 см.

Обустраивая вентиляцию погреба своими руками, имейте в виду, что проточной трубе необходимо обеспечить защиту. Это предотвратит попадание в помещение вредоносных грызунов и насекомых. С этой целью отверстие воздуховода требуется накрыть, применив для этого мелкую сетку. Схема вентиляции погреба показана на изображении 1.

Схема принудительной вентиляции погреба.

Движение воздуха вдоль вентиляционных труб подвального помещения осуществляется благодаря разному удельному весу, свойственному наружному холодному и внутреннему теплому воздуху. В случае слишком значительной разницы между температурами возможно возникновение сильного сквозняка, что может стать причиной вымороженного погреба под домом. Именно для того чтобы предотвратить эту ситуацию, желательно наличие специальных задвижек — шибера, которые устанавливаются на вытяжной и проточной трубе. Таким образом, вы получите возможность регулирования воздушного потока, который циркулирует в погребе.

Воздухообмен в смотровой яме

Канава, предназначенная для осмотра днища авто, нуждается в проветривании. Причина – влага, проникающая из грунта сквозь кирпичные или бетонные стенки, плюс стекающая с машины вода. Если сверху яма не закрыта досками, подойдет описанная выше схема, дорабатывать ничего не придется:

1. Из-за большей плотности и веса холодный поток стремится опуститься вниз, вытесняя теплые воздушные массы. Часть воздуха из приточных отверстий движется на дно канавы.
2. Перемешиваясь с внутренним воздухом, приток нагревается и становится легче. Его вытесняет вверх следующая порция холодной воздушной смеси.
3. Попадая в зону действия вытяжки, воздух увлекается тягой вертикального канала и выводится наружу. Принцип работы вентиляции проиллюстрирован ниже на схеме.

Приямок успешно проветривается, если не закрывать его досками

На практике чаще наблюдается другая ситуация: яма перекрыта досками, влага оттуда не удаляется и выпадает конденсатом на внутренней стороне щитов. Дерево гниет, железные уголки обрамления канавы точит коррозия.

Правильное решение проблемы — закладка под стяжку подземного воздуховода нужного диаметра, ведущего из ямы на улицу. Практикуется 2 варианта устройства вентиляции в яме:

• труба подключается к приточному стеновому отверстию и опускается на высоту 15—20 см от дна канавы;
• отдельный вытяжной воздуховод прокладывается из ямы под полом и вертикально поднимается на кровлю.

Провести в яму приточную трубу — самый доступный способ устроить проветривание

В первом случае мы подаем прямо в канаву свежий приток, во втором – отсасываем влажный воздух. Образовавшийся конвекционный поток заставит воздушные массы просачиваться сквозь щели меж досками. Оба варианта одинаково работоспособны. Обычно удобнее организовать приток – яма всегда устраивается ближе к воротам и входным отверстиям.

Пластиковые трубы внутренней канализации – наиболее практичное решение для устройства естественного воздухообмена в ремонтной яме. Они дешевы и создают минимальное аэродинамическое сопротивление потоку. Дополнительное удобство – применение готовых колен и тройников.

Читайте так же: Отопление второго этажа от трубы дымохода

На плане видно, что при подобной схеме нужно задействовать 2 приточных решетки, размещенных на фасаде строения

Особенности вентиляции в смотровой яме и подвале

При наличии смотровой ямы потребуется продумать вентилирование и этой лунки. Подобную проблему можно решить таким образом:

• периодически освобождая от защитных досок, чтобы появилась возможность проветриться;
• продлевая приточную трубу до самой ямы.

Естественная вентиляция сможет выводить влагу от провизии из гаражного подпола. Но другие виды, конечно, предпочтительнее.

Воздухообмена обычно добиваются при помощи:

• продления приточной трубы в погреб, но следя, чтобы она не достигала до уровня пола примерно полметра;
• прокладывания ещё одного канала под потолком погреба, присоединяя его к вытяжке и монтируя краником для слива конденсата.

Снизить уровень накопления конденсата поможет утепление вентиляционной трубы.

Триммер для газона

Для скоса травы на участке можно изготовить самодельный триммер или газонокосилку из старого шуруповерта. Для этого необходимо подготовить следующие материалы:

1. кусок трубы из пластика или алюминия длиной в 1,8-2 м, который будет использоваться в качестве рукояти;
2. крепежи (болты с гайками или хомуты);
3. моторчик от электрической дрели (шуруповерта);
4. провода;
5. заглушка;
6. аккумулятор;
7. переходник для трубы диаметром в 40-50 мм;
8. кнопка;
9. пластиковое ведро или лист оцинковки;
10. прищепковые зажимы или «крокодильчики»;
11. лезвие канцелярского ножа.

Пример самодельно насадки триммера с проволокой

Чтобы изготовить самодельный триммер для домашнего использования требуется:

• разобрать корпус старого шуруповерта и извлечь из него мотор;
• на заглушке необходимо провести разметку для креплений;
• высверлить отверстия с помощью дрели и установить в них мотор, прикрепив его на винты;
• припаять к мотору выводы на питание;
• вывести провода через трубу, а на ее конце сделать отверстие под кнопку, к которой нужно подсоединить провода.
• со стороны мотора сделать несколько отверстий в трубе;
• закрепить в них обрезанное пластиковое ведро или вырезанный и согнуты лист оцинковки.

Триммер из мотора от шуруповерта

Для питания триммера следует использовать аккумулятор от того шуруповерта, с которого был снят мотор. Чтобы закрепить батарею на трубе требуется:

1. отрезать посадочный разъем под аккумулятор от корпуса шуруповерта;
2. подвести провода к выходам на клеммах разъема;
3. закрепить его на конце трубы с помощью винтов.

Для режущей насадки потребуется:

1. 2 болта и гайки М4-М8;
2. винт, который влезет в патрон;
3. 2 гайки и шайбы соответствующего винту диаметра;
4. 2 металлические пластины (можно использовать прочные жестяные крышки).

Насадка триммер для шуруповерта

Чтобы сделать ножи для самодельного триммера требуется:

• в канцелярских лезвиях проделать отверстия под болты;
• в металлических пластинах просверлить 3 отверстия: одно по центру для винта и два по бокам для крепления ножей;
• вставить ножи между пластинами и закрепить их болтами;
• закрепить винт на самодельной насадке.

С помощью рабочей электродрели можно сделать разборной самодельный триммер, для которого не придется заниматься пайкой. Для этого понадобятся:

• хомуты;
• защита из оцинковки или пластикового ведра;
• полая труба небольшого диаметра для ручки;
• самодельная или покупная насадка с лезвиями.

Пример разборного триммера из дрели

Чтобы сделать самодельный разборной триммер требуется:

1. сделать на трубе углубления, с помощью которых будет крепится дрель;
2. снять с дрели рукоятку и прикрепить на ее место защитный кожух из ведра или оцинковки;
3. сетевой кабель закрепить на трубе скотчем или хомутами;
4. если на дрели нет функции автоматического удержания кнопки в активном режиме, то ее можно зафиксировать также, как и провод.

Важно: такая переделка дрели или шуруповерта не может служить качественной и постоянной заменой заводского триммера, а также является травмоопасной. Поэтому следует придерживать техники безопасности и использовать это устройство только в крайнем случае

О принудительной вытяжке

Ставить вентилятор на вытяжную трубу общеобменной вентиляции бессмысленно по трем причинам:

• эффективный отбор и выброс воздуха производится только при включенном агрегате;
• в отсутствие хозяина крыльчатка отключенного вентилятора перекрывает минимум 50% сечения вентканала, удаление влаги естественным путем сильно замедляется;
• расходуется электроэнергия.

Если вы переоборудовали гараж в мастерскую, есть резон сделать местное вытяжное устройство, состоящее из всасывающего зонта, канального вентилятора и воздуховода с обратным клапаном. Колпак изготавливается из подручных материалов (тонколистовой металл 0.3—0.5 мм), воздушный канал – из труб для канализации Ø110 мм.

Лепестковый клапан и вентилятор канального типа подбирается под внутренний диаметр вентканала – 10 см. Дадим ряд советов по монтажу:

1. Зонт размещается над источником загрязнения воздуха (обычно – верстаком). Размеры колпака – на 20 см больше максимальных габаритов источника, угол раскрытия – не более 60°.
2. Постарайтесь подвесить зонт на минимальном расстоянии от вредных выделений, учитывая удобство выполнения работ.
3. Наметьте кратчайшую трассу прокладки воздухопровода от верстака к наружной стене здания.
4. Клапан и вентилятор вставляйте внутрь раструбов, предварительно обернув уплотняющим материалом (подходящий вариант – поролон). Просверлите в стенке вентканала отверстие и просуньте туда кабель электропитания.
5. Обратный клапан ставится на выходе канала, вентилятор – в пределах помещения. Снаружи воздуховод защитите решеткой с сеткой, дабы перекрыть дорогу птицам и грызунам.

Установка канального нагнетателя внутрь пластиковой трубы d110 мм

Не забываем о необходимости притока – после включения вентилятора полностью открываем решетку для входящего воздуха. Иначе работающий агрегат попросту опрокинет тягу в ближайшем вытяжном канале.

При небольшой массе зонта последнюю секцию воздуховода можно сделать поворотной, что позволяет быстро перемещать вытяжку к соседнему столу. Реализацию способа смотрите в очередном видео:

Читайте так же: Как рассчитать количество топлива в трубе
