Вентиляция для газового котла в частном доме: нормы, требования, монтаж

Как подобрать материал для вытяжки

Материал изготавливания может быть разным.

Рассмотрим некоторые из них.

Кирпич. Этот материал применяется для строительства вытяжного канала в котельных, работающих на твёрдом топливе. Чистка таких каналов весьма трудоёмкая, однако срок их службы значительный. В газовых котельных кирпичный воздуховод не является оптимальным вариантом, поскольку они имеют низкую температуру и в трубе может появится конденсат, способный разрушить кирпич;
Керамика. Для использования в твердотопливной котельной используют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
Металл. Стальные вытяжные каналы допускается применять и в твердотопливных, и в газовых котельных. Единственное различие это применение более толстостенного металла для котлов на твёрдом топливе. Металл должен быть жаропрочным. Из недостатков – высокая цена и меньший срок эксплуатации по сравнению с кирпичными.

Определиться с материалом вытяжного канала помогут требования к коррозионной стойкости и взаимодействию с сажей

Также важно учитывать какое давление создаётся принудительной вентиляцией, количеством конденсата, температуре газов.
При необходимости восстановления вытяжного канала из кирпича в условиях работы газового оборудования можно внутрь старого канала поместить металлические воздуховоды

Устройство вентиляции газовой котельной в частном доме

Естественная вентиляция

Данный вид вентиляции не предусматривает использование вентиляторов. Вытяжная тяга формируется дымовой трубой, которую стараются установить максимально высоко над крышей.

Естественная вентиляция наиболее подходит при условии, что:

отапливаемое здание находится на возвышенности;
по периметру строения отсутствуют более высокие здания или высоких деревьев;
теплопроизводительность оборудования невысокая и здание котельной небольшое, то есть нет необходимости в большом количестве воздуха.

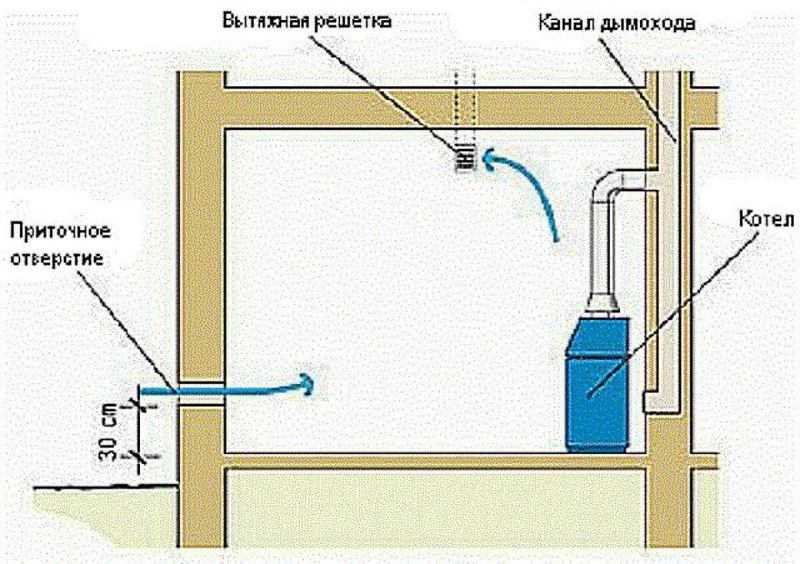

Приточный канал размещается напротив вытяжного. Конструктивно это может быть стеновой клапан на улицу, оконное проветривание, дверное проветривание через щели или решетку в створке. В зависимости от расположения котла выбирается подходящий вариант.

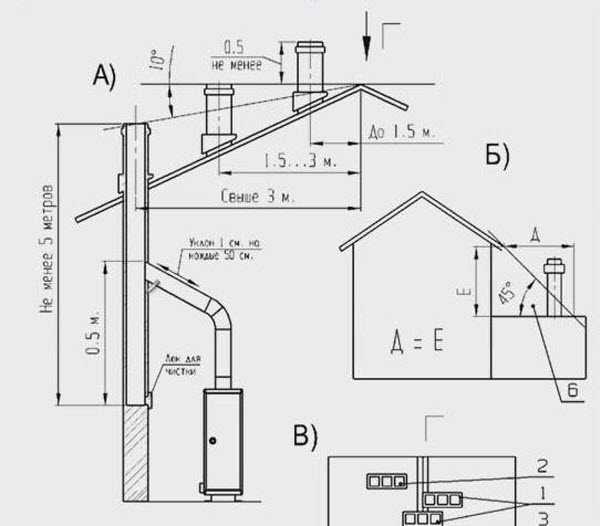

Воздух удаляется через втяжную трубу. Выход трубы размещается на потолке здания котельной, а сама труба должна быть выше конька крыши для полноценного обдува ветром и хорошей тяги. Иногда вентиляционные каналы в частных жилищах размещают в стене. Для этого нужно выход трубы размещать максимально высоко.

Принудительная

Эта разновидность вентиляции осуществляется с помощью вентиляторов. Если дом небольшой, то допускается использовать только вытяжной вентилятор, а приток может быть и естественным.

Использование принудительной вентиляционной системы необходимо в следующих случаях:

отсутствует возможность подведения вытяжного воздуховода;
недостаточная работа естественной вентиляции или неудачное расположение дома (стоит в низкой местности, окружают многоэтажные дома или деревья);
использование оборудования с высокой теплопроизводительностью, где естественная вентиляция не обеспечит правильной работы.

Итак, приточный воздух может поступать естественным путём, а вытяжная вентиляция должна быть обязательно механической.

Расположение её может быть следующим:

Труба подключается к вентилятору, и воздух удаляется наружу через крышу или стену.
Воздуховод подключается в вентиляционную шахту при её наличии.

Вытяжной вентилятор в разгар сезона рекомендуется использовать в постоянном режиме.

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

ФЗ №384;
Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
Постановление Правительства №87;
Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
СНиП (II-35-76, 2.04-05);
СанПиН 2.2.4.548-96. 2.2.4;
Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

ГОСТ 30434-96;
ГОСТ 30528-97;
ГОСТ Р ЕН 12238-2012;
ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
ГОСТ 32548-2013 (межгосударственный стандарт);
СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

О важности автоматизации

Рассматривая аварийные системы вентиляции, нельзя не отметить, что обязательным элементом их конструкции являются датчики, реагирующие на превышение допустимых норм загрязнения.

Если выражаться точнее, то каждой букве пожарной классификации соответствует утверждённый набор датчиков, используемых для сигнализации и запуска аварийных подсистем.

Подчеркнём, что в ходе проектирования аварийной вентиляции обязательно прорабатывается не только схема подключения сенсора, но и схема укладки питающих и управляющих проводов, поскольку от этого напрямую зависит такой важный параметр, как гарантированное время работы всего комплекса.

Расположение, тип и основные характеристики аварийных детекторов обязательно указываются на схемах с использованием специальных обозначений.

Типы аварийных систем вентиляции

Установки аварийных вентиляционных систем, как правило, бывают трех типов:

Вытяжные устройства, оснащенные дополнительными вентиляторами, работающими в нештатных ситуациях.
Аварийные вытяжные устройства, устанавливаемые дополнительно к основной вентиляции.
Отдельные аварийные устройства, работающие тогда, когда остальные вентиляционные устройство не функционируют.

Наиболее эффективной считается автоматическая система аварийной вентиляции. Она не только срабатывает в нештатных ситуациях, но и может предупреждать их. Это обеспечивается благодаря датчикам и центральному процессору системы, которые непрерывно собирают информацию о содержании веществ в воздухе помещений, которая анализируется на предмет соответствия допустимым нормам

Это особенно важно для взрывоопасных элементов

Причем эта автоматическая система служит не только для управления вентилятором аварийной системы, но и определенными параметрами технологического оборудования, останавливая его, меняя какие-то режимы его работы или сигнализируя о необходимости его обслуживания или ремонта.

Принцип работы аварийной вентиляции

Как правило, система аварийной вентиляции подразумевает использование только механического удаления воздуха с помощью мощных вентиляторов. При этом система должна быть герметичной, при ее работе недопустимо проникновения загрязненного воздуха в другие помещения. Дополнительно к механическому удалению могут использоваться инертные добавки и активные химические соединения нейтрализующие опасность. Их объем определяется согласно нормативных документов с учетом кратности воздухообмена.

Перечень основных характеристик

стандартный вид аварийной вентиляции

На случай возникновения аварийных ситуаций в момент строительства зданий или на этапе капитального ремонта предусмотрена установка специальных конструкций. Такие конструкции называются приточными системами, позволяющими максимально быстро очистить помещения от запахов, загазованности, дыма и прочих опасных соединений.

Приточные системы осуществляют бесперебойную подачу чистого воздуха (в период аварии), равномерно распределяя чистый поток по протяженности всех производственных проходов, комнат, залов и служебно-бытовых помещений.

Если для аварии характерны выбросы примесей ядовитого содержания, химических соединений с повышенным классом опасности для жизни и здоровья и человека, то посредством работы подобной системы во все задымленные помещения происходит поступление потока свежего воздуха и перераспределяется по всем площадям объекта.

Расчет вентиляции котельной

Рассчитывая вентиляцию нужно понимать, что требования по СНиП разнятся для газового оборудования. Вентиляция для маломощных котлов до 30 кВт рассчитывается по другой методике.

Диаметр трубы в зависимости от расхода

Сперва определяется объём помещения: 4х5х2,7=54 куб.м. Оценим воздухообмен: от нормативного показателя высоты потолка нужно вычесть высоту помещения, умножить на так называемый коэффициент штрафа и прибавить 3 метра – (6-2,7)*0,25+3=3,825.
Чтобы узнать значение циркуляции воздуха, перемножим полученное значение показателя воздухообмена на объём помещения: 3,825*54=206,55 куб.м.

Для газовых котлов применяется схема приточной вентиляции котельной 0,01 куб.м. воздуха на каждые 10 кВт мощности котла, а также учитывается 30% запаса. Если котёл 30 кВт, то приток воздуха должен быть 0,03 куб.м. в секунду.

Согласно нормативным документам вытяжной воздуховод должен быть 130 мм. Если естественный приток не удовлетворяет потребности котельной, то в канал устанавливается принудительная вентиляция.

Требования к котельной (топочной) для твердотопливного котла (на дровах ,угле, пеллетах)

При проектировании и монтаже отопительного оборудования необходимо строго руководствоваться требованиями строительных норм и правил к помещениям котельных и топочных. От этого зависит ваше спокойствие или даже жизнь. Строительные нормы для котельной готовились не один год методом проб и ошибок, пожаров и заливов. Все котлы на твердом топливе (твёрдотопливные), можно устанавливать только в отдельных технических помещениях – топочных (для котлов большой мощности — в котельных). Ещё до устройства системы отопления на дровах или угле нужно позаботиться о том, как построить котельную (топочную) для дома. Требования к котельной для котлов на твердом топливе (твёрдотопливных котлов) влияют на строительные решения ещё до проектирования системы отопления, во время постройки дома, вот некоторые из них:

Объем котельной от 15 м 3 + 0,2 м 3 на каждый 1 кВт мощности котла, но не менее 7 м².
Естественно, что помещение для котельной должно быть нежилым и отдельное с одним входом.
Необходимо окно для естественного освещения из расчета 0,03 м 2 остекления на 1 м 3 котельной или топочной.

Если нельзя сделать естественное освещение, котельная должна иметь электрическое освещение с освещенностью по СНиП II-4-79 «Естественное и искусственное освещение». Дополнительно должно быть аварийное электрическое освещение.

Пристройка котельной должна размещаться у глухой части стены здания с расстоянием по горизонтали и вертикали от оконных и дверных проемов не менее 1 м.
Стена пристройки не должна быть связана со стеной жилого здания, эти стены должны иметь разные фундаменты.
Стены и пол котельной должны быть достаточно огнестойкими. Котельная отделяется от соседних помещений несгораемыми перекрытиями и стенами с пределом огнестойкости не менее 0,75 ч, а значит, стены оставляют кирпичными, или облицовывают керамической плиткой, в крайнем случае, покрывают слоем минеральной штукатурки.
Если котельная на первом, в цокольном или подвальном этаже она должна иметь выход непосредственно наружу при этом двери не должны иметь запоров и не запираться во время работы котельной. Ширина дверей входа в котельную должна быть не менее 80 см. Обязательно установить противопожарную металлическую дверь с пределом огнестойкости 0,6 ч, если дополнительный вход в котельную ведёт в дом. Дверь из котельной в дом должна быть на пружине и открываться в котельную. Стены и двери газонепроницаемы (герметичны). Дверь должна открываться наружу.
Высота потолка в котельной для твердотопливных котлов, должна быть не менее 2,5 м.
Устройство помещений и чердачных перекрытий над котлами в жилом доме не допускается.
Минимальное расстояние от передней части котла (от места закладки дров) до стены 2 м.
Естественно, что должно оставаться свободное место вокруг котла для свободного доступа, осмотра и очистки камеры сгорания и дымовых каналов от золы и сажи. Ширина прохода между котлами, или между котлом и стеной котельной – более 1 м. Ширина прохода между выступающими частями котлов и выступающими частями здания – более 0,7 м.
Также обязательно учесть требования выдержки расстояний до котла от производителя этих котлов (производитель обычно учитывает также удобство монтажа,чистки, эксплуатации и ремонта своих котлов.
Периодически остатки сгорания топлива (дров, угля, пеллет, топливных брекетов) — золу и шлак, выгребают из топки, заливают водой и выносят из котельной.
Обычно котёл отбирает воздух из помещения, а не с улицы, поэтому воздух в котельной предназначен для горения, и не должен содержать пыль, химически активные или горючие материалы с сильным запахом (пары растворителей, лаков, красок). В работающей котельной недопустимо появление пыли. Пыль приводит к отложению сажи в теплообменнике и снижает КПД твёрдотопливного котла.

Особенности расчёта

Как уже упоминалось, проектирование аварийного воздухообмена базируется на данных из технологической документации цеха (помещения, здания). Исходными параметрами являются сведения о физико-химических и объёмных свойствах вероятных выбросов.

Задача проектировщика – рассчитать, какая производительность аварийных вентиляционных установок необходима, чтобы снизить опасную концентрацию веществ до стандартных ПДК (определяемых по ГОСТ 12. 1.005-88).

Основное отличие расчёта аварийных систем от обычной вентиляции заключается в том, что в расчёт должен быть выполнен с учётом двух стадий аварии:

период активной генерации (или поступления) вредных веществ (t_a₁);
время, в течение которого производится снижение загазованности (без генерации вредных веществ, t_a₂).

Если аварийное отключение оборудования происходит в автоматическом режиме, то длительность первого периода составляет 120 секунд. Если в ручном – 300 секунд. В тех случаях, когда вероятны взрывные выбросы, длительность первого периода принимают равным 0 секунд.

Максимальное время работы аварийных подсистем – 1 час.

Общая продолжительность работы дополнительной вентиляции равна сумме этих двух периодов:

t=t_a₁+t_a₂

Расчёт замещаемых объёмов воздушной смеси выполняется с учётом количества и концентрации вредных веществ.

Формула для расчёта объёмов замещения

Важно учитывать, что в данном случае может действовать несколько категорий опасных факторов:

токсичность;
взрывоопасная концентрация газов и пыли;
потеря видимости (задымление или запылённость);
опасные температурные режимы газовых смесей (типовой пример использования данного параметра – расчёт воздухообмена в помещениях для хранения ЛВЖ).

Отметим, что далеко не всегда можно согласовать доступное оборудование и детонационные характеристики газов, поэтому для снижения их взрывоопасности в состав аварийной вентиляции включают установки для распыления нейтрализующих составов. Это тоже должно быть учтено при расчёте воздухообмена.

Также в ходе расчёта мощности силовых установок необходимо учитывать, что для выведения через аварийные каналы загрязнённого воздуха может понадобиться дополнительная фильтрация, что потребует более высоких энергетических затрат.

Примеры расчета аварийной вентиляции исходя из нормативных документов

Показатель кратности воздухообмена вытяжной системы формируется исходя из санитарных регламентных норм и отраслевых ТБ-данных. Такой показатель аварийной вентиляции, как кратность воздухообмена, устанавливают индивидуально под каждое помещение, исходя из расчетных данных проекта.

В специальных нормах, касающихся проектирования и возведения промышленных построек, относящихся конкретно к каждой промышленной отрасли, а также в СНиП и ТБ, даются разные данные кратности часового воздухообмена. Каждое значение дается в зависимости от типа промышленного помещения: вспомогательные, рабочие зоны цехов.

Так, соответствующий СниП регламентирует расчетные числовые значения для второстепенных помещений на производствах.

Также показатели кратности воздухообмена для вспомогательных построек содержатся в СНиП П-92—76.

При непрерывном поступлении в промзону токсичных газообразных примесей и росте градуса, за норму кратности принимают пороговое значение для всех типов вредных выделений на производстве, оказывающих неблагоприятное воздействие.

Так, зная общий объем помещения, выраженный в кубических метрах, и норму кратности воздухообмена, воспользовавшись простыми математическими формулами можно определить, какой нужен часовой объем воздуха для конкретной зоны.

n — представляет норму кратности воздухообмена,

S — площадь помещения,

Н — высоту помещения.

Специфика организации аварийного воздухообмена

Главная особенность расчета вентиляции для аварийных режимов заключается в том, что для неё не всегда нужна отдельная подсистема. С учётом этого факта подобные расширения для систем дополнительного воздухообмена разрабатываются исключительно в индивидуальном порядке.

Основные положения, определяющие логику построения аварийных вентиляционных подсистем, изложены в СНиП 41-01-2003 «Вентиляция и кондиционирование».

Методические указания и базовые нормативы, используемые при математических расчётах, приведены в СНиП 2.04.05-91.

Базовая задача аварийной вентиляции – предотвращение опасных концентраций аэрозольных и газовых смесей внутри помещения при возникновении аварий или пожаров.

Для небольших помещений, не относящихся к категории пожароопасных, аварийный воздухообмен может разрабатываться на базе основной вентиляции. Техническое исполнение в данном случае бывает следующим:

установка добавочных вытяжных вентиляторов;
создание аварийных воздуховодов с управляемыми задвижками, открываемыми в случае аварий.

Основной принцип построения подобных вентиляционных установок – приточно-вытяжной с механизированной вытяжкой, но в тех случаях, когда «аварийные» газы и вредности легче воздуха, допускается установка нагнетающих установок на приточный канал.

Таким образом, реализуется вытесняющий вариант воздухообмена, производительность которого должна быть выше, чем потенциальная скорость генерации опасных газов.

Важный момент: если «аварийные» газовые смеси легче воздуха – вытяжку следует устанавливать в верхней части помещения. Соответственно, если тяжелее – то в нижней части. Отметим, что данный факт часто определяется невозможность использования основной вентиляции в качестве аварийной.

Практически для всех категорий пожароопасных помещений (имеющих буквенный код А, Б, В1-В4, Г, Д) рекомендуется использовать вентиляционные установки с механизированным побуждением.

Исключением могут быть те здания категорий Г и Д, в которых производительность естественного воздухообмена достаточна для ликвидации аварийной загазованности (расчёт должен быть производён для летнего периода).

Наиболее простым вариантом естественной аварийной вентиляции являются автоматически открываемые оконные проёмы или установка резервного вентилятора на основную вытяжку.

Также следует упомянуть, что аварийная газовая смесь часто имеет агрессивный химический состав (или высокую температуру). Этот факт должен быт учтён при разработке воздуховодов и фильтрующих устройств.

Требования к вентиляции котельной

В связи с тем, что под котельные выделяются, как правило, небольшие помещения или пристройки, качественная вентиляция котельной в частном доме — это важное условие, выполнение которого требует соблюдения установленных норм и требований. Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

Вентиляционная система котельной должна иметь отдельную воздухоотводную трассу;
Обязательно обустройство воздушного канала в потолке;
Наличие двух дымоходных каналов в стене: один — для дымохода и один — для его технического обслуживания (располагается под первым и имеет диаметр не менее 25 сантиметров);
Поступление чистого воздуха может осуществляться с улицы или через специальную решётку в двери котельной;
Проёмы для притока воздуха с улицы рассчитывают исходя из 8 см2 на 1 кВт мощности отопительного агрегата или 30 см2 на 1 кВт, если приток воздуха осуществляется изнутри;
Для любого газового оборудования требуется обеспечить трёхкратный воздухообмен в течение одного часа работы котла, без учёта воздуха, засасываемого в топки котлов для горения;
Отделка напольного покрытия и стен из негорючих и огнестойких материалов. Стена, примыкающая к соседнему помещению, также отделывается несгораемыми плитами перекрытия, с пределом огнестойкости не меньше 0,75 часа.

В соответствии с действующими законами и нормами, высота помещения для котельной должна составлять не меньше 6 метров. Если соблюдение данного параметра невозможно из-за особенностей постройки, для таких случаев действует правило: чем ниже высота котельной, тем больше должен быть воздухообмен. При высоте помещения менее 6 м кратность воздухообмена следует увеличивать из расчета 25% на каждый метр снижения высоты.

При невозможности обеспечения необходимого воздухообмена за счёт естественной вентиляции следует проектировать вентиляцию с механическим побуждением.

Если для отопления частного дома хватает газового котла малой мощности (до 30 кВт), отдельное помещение не потребуется. К такому оборудованию требования максимально просты: площадь помещения должна быть от 15 м2, высота потолков — от 2.20 м, приток свежего воздуха осуществляется через окно (из расчёта площади остекления не менее 0,3 м2 на 1 м3 помещения) или форточку. Установка оборудования осуществляется на расстоянии не менее 10 см от стены из негорючих материалов.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые значения воздухообмена зависят от различных условий и указаны в нормативных документах, которые необходимо соблюдать на этапе проектирования. Как правило, в бытовых помещениях, где на одном этаже расположены комнаты различного назначения, в час должен происходить обмен следующих объемов воздуха

коридоры – 10 куб. м;
общие жилые комнаты или гостиные – 40 кубических метров
Помещения для курения – более 100 куб. м.
Ванные комнаты и душевые – 70 кубических метров;
офис – 60 кубических метров;

В жилых помещениях массообмен воздуха рассчитывается на одного человека. Она должна быть более 30 кубических метров в час. Если расчет производится исходя из жилой площади, то норма составляет 3 кубических метра на 1 метр.

Для нежилых помещений средняя норма составляет 20 кубических метров на квадратный метр. Для больших площадей вентиляционные системы включают многокомпонентную систему спаренных вентиляторов.

Нормы обязательные к соблюдению

Вентиляция аккумуляторной комнаты должна создаваться автономной. Запрещается соединять ее с системой вентиляции цеха или здания. Вывод загрязненного воздуха производится через индивидуальную шахту, которая возвышается над крышей цеха на 1,5 м. Вентиляционный канал должен быть надежно защищен от попадания мусора и осадков.

При обустройстве естественного типа вентиляционной системы для усиления воздухообмена необходимо использование переносных вентиляторов, которые можно устанавливать непосредственно на месте работы. Также необходимо обеспечить доступ к окнам, форточки которых нужно держать открытыми при выполнении работ.

Вариант устройства принудительной вентиляции в производственном цеху

Для аккумуляторов типа СН при напряжении не более 2,3 В достаточно смонтировать природную вентиляцию. Для работы кислотных и щелочных аккумуляторов необходимо создавать принудительную вентиляционную систему.

Принудительная вентиляционная система в аккумуляторном помещении должна включаться за час до зарядки батарей и выключаться через полтора часа после работы. Для разных типов аккумуляторов следует использовать отдельные помещения и соответственно отдельную вентиляционную систему.
