Какой должна быть вытяжка для мангала?

Необходимые материалы

Материалы, которые вы будете использовать для строительства барбекю в своем саду, довольно недорогие: песок, гравий, цемент, огнеупорный кирпич/камень/обычный кирпич, также известный как каминный кирпич, железо, вода, краска и т. д. в виде. Таким образом, вам не придется тратить много денег на это исследование!

Давайте узнаем, как построить собственное барбекю, в сопровождении фотографий каминных кирпичей и различных барбекю и деревенских печей, которые имеют разные функции, но имеют одну функцию, используя разные материалы.

Подготовьте пол цементом

Ваша первая задача — подготовить почву для места, где вы будете строить барбекю. Для этого мы будем использовать цемент, мелкий песок, крупный песок (гравий) и воду. Выкопав около 10 см земли, на которую вы будете заливать бетон и выровняв поверхность, мы будем заливать бетон.

Соотношение бетона следующее: 1 цемент, 2 мелкозернистый песок, 3 крупнозернистый песок, водоотношение 0,5. Поэтому мы используем соотношение 1:2:3:0,5.

1. Мы смешаем песок и цемент до однородного состояния, добавим воду и выльем ее на подготовленное место.
2. Затем подождем, пока бетон сгладит свою поверхность и впитает воду.
3. Бетон впитает воду через 5-10 часов.
4. Чтобы бетон не нагревался, не расширялся и не трескался, нужно 2-3 дня поливать бетон водой.

Какую модель вы хотите

Прежде чем приступить к строительству мангала, следует определиться, какую именно модель вы хотите. Для этого вы можете скопировать модели на страницы homify.

В частности, размер сетки, которую вы собираетесь использовать, должен соответствовать размеру конструкции, которую вы собираетесь построить. Отсюда и барбекю по размеру гриля.

Начать строительство

После того, как вы определились с моделью, которую хотите построить, можно приступать к кладке кирпича.

• Прежде всего, снова приготовьте раствор, на этот раз используя только песок 1:6 и достаточное количество воды, и постройте свою стену, помещая достаточное количество раствора между каждым рядом и размещая кирпичи один за другим.
• Если вы хотите сделать дровяной сарай в этой части, не забудьте оставить место спереди.
• Правильно будет использовать заранее приготовленную форму для создания плавного проема.
• Постройте свою стену до высоты, на которой вы будете зажигать огонь.

Пожарная часть

Когда вы достигнете высоты, где будет гореть огонь, вам нужно построить платформу, на которой вы будете зажигать огонь. Для этого следует использовать толстую плиту пола.

Это может быть такой материал, как дерево или фанера. После того, как плита перекрытия осела, снова покройте ее огнеупорным кирпичом и раствором.

Зона гриля

Мы продолжаем строить наши стены для области сетки. Чтобы разместить сетку, мы должны указать как минимум два уровня. То есть наш гриль должен быть близко к огню, если мы хотим, или мы должны иметь возможность отодвинуть его, если хотим.

• По этой причине мы не должны отдавать предпочтение фиксированной сетке. Для этого имеет смысл оставить на стенках бороздки для сетки, которую продолжаем вязать.
• Или создание выступа хотя бы из четырех точек, на котором можно закрепить решетку, тоже может быть вариантом. Вы можете сделать эти выступы из железа.

Заключительные этапы

После того, как вы закончили трехстенную конструкцию с огнем и грилем, вы должны сделать дымоход барбекю.

Так как работа с дымоходом требует профессионализма, лучший способ – купить бетонные дымоходы, которые продаются по очень доступным ценам, и смонтировать их на своей конструкции и, при необходимости, покрыть ее материалом, который вы используете на внешней поверхности, чтобы создать стильный вид.

Создание кирпичной версии

Для выполнения этой работы нужны определённые навыки и знания. Кирпичные вытяжки обычно создают для стационарных мангалов или барбекю, которые также выполнены из кирпича.

Как сделать правильно? Начнем с камня. Подходящий вид кирпича – шамотный, стойкий к огню. Рабочий состав образуют глина и песок. Глина замачивается на двое суток. Максимальная доза песка в составе – 30%.

Материалы и инструменты

• для проверки ровности кладки: верёвка, отвес, уровень,
• для нанесения состава: мастерок,
• ёмкость, в которой будет замешиваться состав.

Для основы кирпичной версии обязательно применяется рама. На неё и последует выстраивание кладки. Она обрабатывается огнестойкой краской. Она приваривается к арматуре мангала.

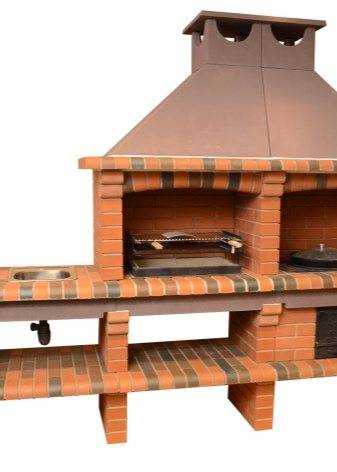

Пример кирпичного мангала и вытяжки

Кладка

1. Начальная линия выкладывается толчками, то есть самыми короткими сторонами кирпича. Прочие линии кладутся длинными боковинами.
2. Если создаётся стандартная вытяжка, то хватит и 10 линий. И сама кладка осуществляется с сужением. По фронтальной стороне ряд можно смещать на 1,7 см один уровень, по торцевой стороне – на 3,5 см.
3. Затем следует выкладка трубы квадратной формы: необходимо 5 линий из длинных боковин. Верхняя сторона должна достичь сечения 26 х 26 см. При таких параметрах усиливается эффективность вытяжки.
4. Также обязательно устраивается задвижка. Наверх ставится козырёк, чтобы защитить конструкцию от осадков.
5. После кладочных работ вся кладка должна основательно высохнуть. Это минимум 24 часа.
6. Затем вся кладка покрывается огнестойким лаком минимум в 2 слоя. Лучше в три слоя. Это серьёзно увеличит эксплуатационный срок оборудования.

Сферический барбекю Forester

Плюсы кирпичной вытяжки:

• Крепкая конструкция.
• Долгий срок службы.

Минусы:

• Проблемы с тягой.
• Сложность изготовления.

Такая кладка – оптимальный вариант для уличного мангала, так как не подразумевается ограниченное пространство, и имеются дилеммы с тягой.

Варианты конструкций

Вытяжка представляет собой купол

Дымоход для мангала и вытяжка из металла – не одно и то же. Дымоход выводит отработанный газ. При хорошей тяге этого обычно достаточно. Однако дымоходный канал не предупреждает распространение запахов, брызг жира, частиц золы. Это делает вытяжка.

Конструкция представляет собой купол в виде параллелепипеда или срезанной пирамиды. Нередко он составляет с мангалом или печью общее дизайнерское решение. Различают 2 вида конструкции.

Металлическая вытяжка

Металлическая вытяжка универсальна для любых конструкций

Выполняется из жаропрочной стали или меди. Эти сплавы долговечнее и устойчивы к высоким температурам. Купол размещают достаточно низко над очагом. Он улавливает продукты горения – твердые, жидкие, газообразные, и направляет их в дымоход. Вытяжной зонд не контактирует с коммуникациями.

Купол для мангала в беседку из металлических сплавов обладает множеством плюсов:

• универсален и комбинируется с печами и барбекю любого вида и типа;
• прост в монтаже;
• не требует сложного обслуживания;
• может оборудоваться дополнительными устройствами: вентилятором, фильтрами;
• привлекателен.

Недостаток: металл сильно нагревается, поэтому есть некоторая опасность ожога.

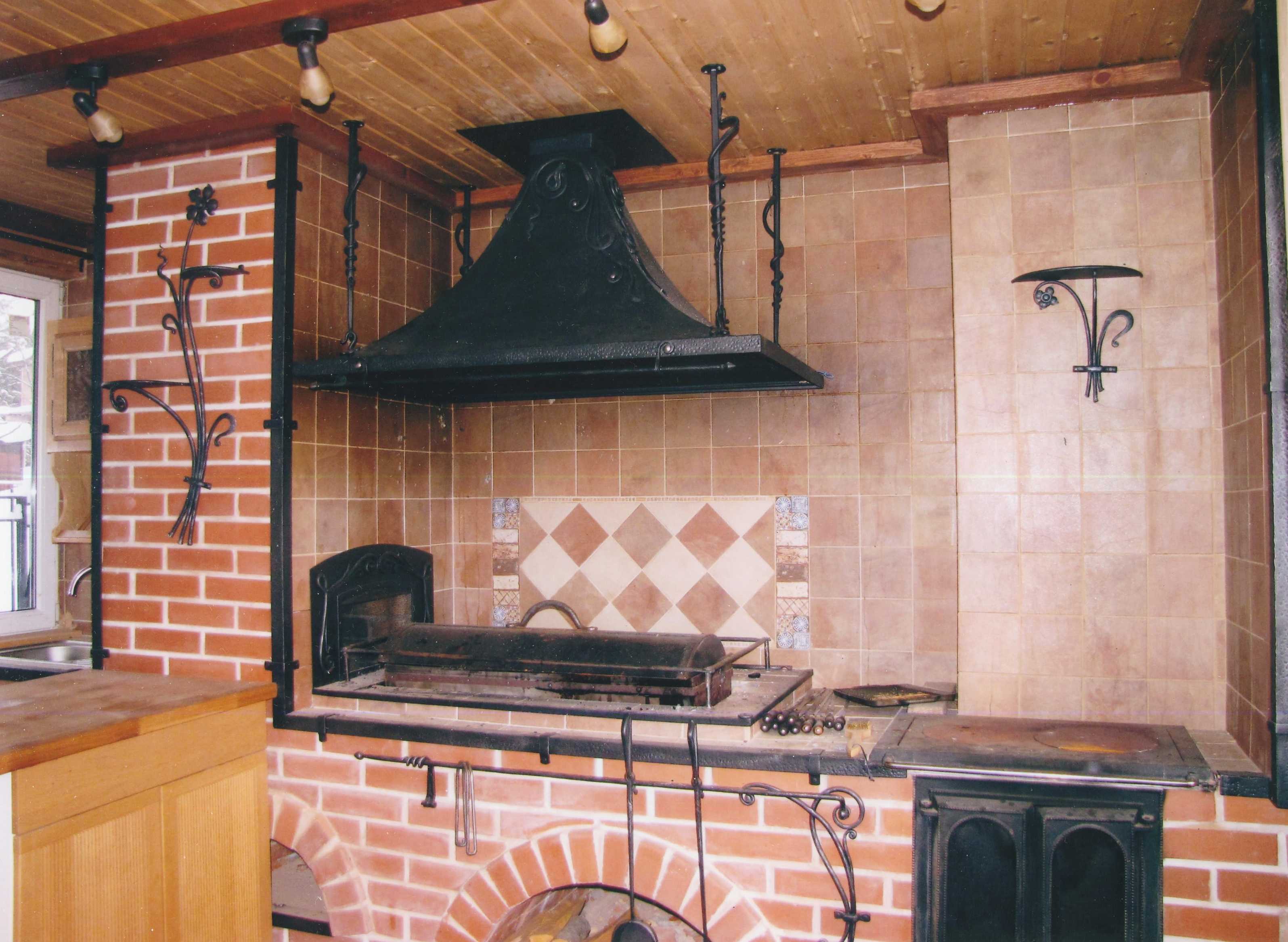

Кирпичная конструкция

Купол кирпичной вытяжки соединяют с дымоходом в одно целое

Купол соединяется с дымоходом в 1 целое. Собственно колпак выкладывают камнем, он имеет вид пирамиды. Он закрывает большую часть очагового проема. Благодаря тяге продукты сгорания выводятся в дымоотводный канал.

Преимущества следующие:

• кирпичный купол совмещает функции жаровни и вытяжки;
• легко ремонтируется;
• имеет солидный внешний вид;
• безопасен – камень не нагревается так сильно, как металл.

Недостатки:

• вентиляционная конструкция громоздкая;
• чтобы выложить кирпичом купол, нужен опыт;
• более высокая стоимость.

Для кирпичной вытяжки нужен огнеупорный кирпич и глиняный раствор.

Как установить вытяжной зонт?

Установке в частном доме вытяжного оборудования, которое будет эффективно отводить неприятные запахи и загрязнённый воздух из кухни, создавая благоприятную атмосферу и во всём доме, может помочь предлагаемая инструкция:

Пошаговый процесс самостоятельного подключения вытяжки

1. Замерить ширину плиты и подобрать подходящие по размерам вытяжной зонт и воздухоотвод.
2. Определить на стене место установки вытяжки непосредственно над плитой, не забывая, что нижний её край должен возвышаться над варочной поверхностью на 60-75 см.
3. Накрыть плиту плотной бумагой и обеспечить быструю уборку мусора, образующегося при проведении последующих работ.
4. Выпилить в потолке проём для воздухоотвода, используя выкружную пилу.
5. Строго по оси получившегося проёма просверлить, применяя длинное сверло, небольшое отверстие (10 мм) в крыше. Так обозначается центр канала воздуховода.
6. Начертить мелом на крыше круг, принимая за его середину полученное отверстие.
7. Пропилить кровлю и находящуюся под ней обшивку.
8. Установить вентилятор на получившееся в крыше отверстие: его патрубок вставить в отверстие.
9. Закрепить фланец и хорошо загерметизировать стык по периметру.
10. Соединить снизу патрубок вентилятора с вентиляционным каналом.
11. Подключить электромотор вентилятора к электрической сети.
12. Вывести провода от вентилятора на кухню (через потолок).
13. Соединить гибкий вытяжной канал с патрубком зонта.
14. Проверить прочность всех соединений, обернуть стыки фольгой.
15. Прикрепить (шурупами) строго горизонтально кронштейны для установки вытяжного зонта, согласуясь с заранее сделанными на стене отметками.
16. Повесить на кронштейн вытяжной зонт.
17. Подключить провода вентилятора к электрической сети.

Беритесь самостоятельно только за монтаж небольших вытяжек, а вот установку больших изделий стоит доверить профессионалам

Качественно установить вытяжной зонт можно самостоятельно, руководствуясь рекомендациями, посмотрев предлагаемое видео, или же обратиться за помощью к профессионалам.

Специалисты, обладающие достаточной квалификацией, помогут установить новое оборудование так, чтобы оно отвечало всем требованиям безопасности и гарантировано, точно со своим предназначением, выполняло функцию очистки воздуха на вашей кухне.

Отличная статья 0

Выбор материалов

Вытяжку из металла рекомендуется крепить строго по центру, чтобы она нависала над оборудованием. Труба закрывается козырьком, для предохранения от попадания влаги. Материал обычно используется – медь или нержавеющая сталь, которые лучше всего противостоят коррозии. Такие материалы могут эксплуатироваться в течение длительного периода времени.

Для вытяжки также применяют красный или шамотный кирпич, который имеет не менее хорошие технические показатели. Раствор, используемый для кладки, делается в пропорциях 1: 3, где 1 – это цемент марки не ниже 400, и 3 доли – это сеяный песок.

Рекомендуем: Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Комплектующие

Комплектующие для создания вытяжки для большого мангала требуются такие:

• труба;
• искрогаситель;
• жироуловитель;
• вентилятор с мотором.

Все компоненты собираются из разных источников. Мангальный вентилятор можно приобрести в магазине, искрогаситель и жироуловитель несложно изготовить из металлического листа. Самый важный элемент – труба, которая должна соответствовать рабочей мощности устройства. Если сечение будет слишком маленьким, то продукты горения будут попадать в помещение, что крайне нежелательно. Перед созданием вытяжки требуется сделать подробный чертеж и провести тщательные расчеты.

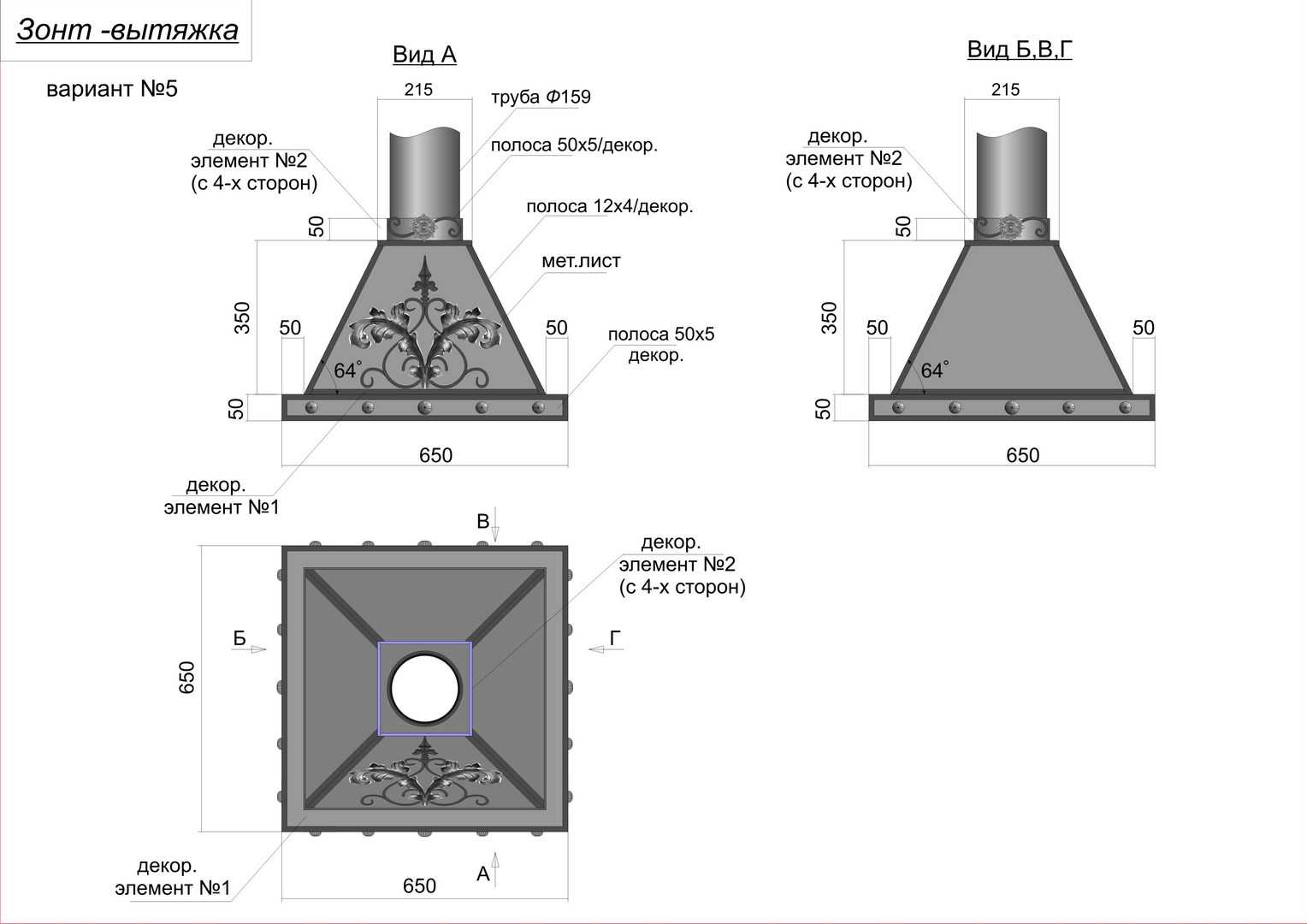

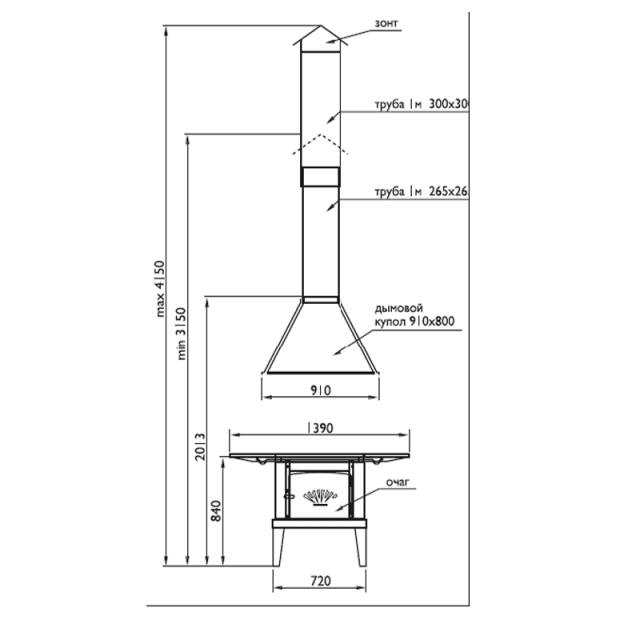

Построение чертежей

Правильно составленный чертеж – это гарантия безупречной работы устройства в течение многих лет

Сечение трубы и вес мангала, – это главные параметры, которые необходимо принять во внимание во время проработки плана-схемы. Начинать построение чертежа следует с эскиза и нанесения базовых размеров мангала. Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку

Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода

Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку. Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода.

Инструкции по сборке

• Сначала собирается купол. Затем собирается и закрепляется труба.
• После окончания сварочных работ швы обрабатываются болгаркой. Готовая поверхность покрывается противопожарным антикоррозийным праймером.

• Затем следует разметить металл, который пойдет на обшивку вытяжного зонта. На углу верстака загибаются листы. Металл крепится на базу с помощью клепок и болтов;
• В купол по диагонали рекомендуется поместить металлическую пластину (размер 98 х 35 см), которая будет способствовать улучшению тяги. Отступ от кромки следует делать порядка 1,5 см, за эти края пластина будет крепиться.
• База монтируется на мангале с помощью анкеров или специальных саморезов. После устанавливается купол и закрепляется труба при помощи заклепок.

Под нее потребуется массивное прочное основание, чтобы не возникло в период эксплуатации деформации или перекосов. Вытяжные зонты из кирпича создаются по простому принципу: варится каркас из металла, который обкладывается огнеупорным материалом.

Нередко вытяжка может быть декорирована диким камнем. Металлический зонт может быть обшит также деревянными панелями; между панелями и металлом должна присутствовать термическая прокладка.

Сборка комбинированной вентиляции в гараже с вентилятором на вытяжке

Вентилирование отапливаемого гаражного помещения можете организовать приточным вентилятором, установив его на улице. Подачу воздушного потока организуйте через приток, проходящий под печкой. От установленного на верхней части стены вентилятора опустите кондиционную трубу, соединив тройником с приточной гильзой.

Недостаток схемы в сложности исполнения. Понадобится утеплять уличный канал, создавать крепежную и защитную конструкцию от влаги для вентилятора. Чтобы упростить задачу, пойдите по другому пути:

1. Вытяжной вентилятор установите внутри помещения. Подберите по размеру модель, которая поместится в фасонном ПВХ переходнике для сборки канализации. Корпус вентилятора надежно закрепите внутри широкой части гильзы. Выведите провода для подключения к электричеству. Проверьте, чтобы включенное устройство подавало поток воздуха в сторону вытяжки.

2. Для вытяжного канала возьмите канализационную ПВХ трубу длиной 3 м, диаметром 110 мм. Электродрелью просверлите вытяжные отверстия. Перфорацию делайте в шахматном порядке с отступом 10 см. По всей длине трубы просверлите с одного бока 2 ряда отверстий.

3. Тупиковый конец вытяжного канала закройте заглушкой.

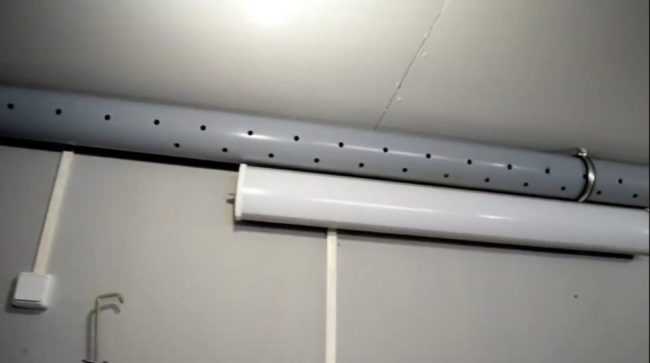

4. Перфорированный воздуховод хомутами закрепите к потолку. Канал расположите отверстиями вниз над столом или другим местом, где требуется максимальное отведение грязного воздуха.

5. Установите на стену выключатель для управления работой вытяжного вентилятора.

6. К свободному концу трубы, где нет заглушки, через фасонный поворот подсоедините заранее подготовленную ПВХ гильзу с вентиляторов внутри.

7. Фасонными переходниками подсоедините воздуховод с вентилятором к вытяжной трубе, выходящей через крышу гаража на улицу.

8. Забор свежего воздуха обустройте через щели дверного проема. Зимой их можно уплотнить для утепления. На интенсивность забора воздуха уплотнители не повлияют. Мелкие щели все равно останутся.

9. Включите вентилятор, протестируйте тягу пламенем зажигалки. Огонь должен втягиваться внутрь канала через перфорацию.

Принудительная вытяжка стабильно отводит грязный воздух, но на улице зимой внутри стояка может замерзнуть конденсат. Для защиты от наледи утеплите трубу на крыше гаража.

Хорошая вентиляция в гараже своими руками!

Мастер-класс по строительству мангала под казан с печкой для начинающих

Для приготовления вкусных блюд на природе незаменим мангал, особенно если он имеет дополнительно казан и печь. Если вы хотите создать такой мангал своими руками, вот инструкция:

1. Необходимо подготовить материалы: металлические трубы, листы металла, металлический уголок, сварочный аппарат, инструменты для металлообработки.
2. Сначала из труб и уголка собираем каркас будущего мангала. Для этого вырезаем и подгибаем куски труб и уголка, затем свариваем их вместе, образуя основание и опоры.
3. Далее делаем крышку-казан. Для этого нарезаем круглый лист металла нужного размера и формы, затем вырубаем отверстие в центре и приподнимаем его, чтобы он стал похож на чашу. Казан должен быть такого диаметра, чтобы его можно было установить на каркас мангала.
4. В каркас устанавливаем решетку для гриля. Решетка должна быть сделана из нержавеющей стали, чтобы она не ржавела со временем.
5. Далее делаем печь для выпечки хлеба или пиццы. Для этого вырезаем отдельный отсек в боковой части мангала, затем создаем в нем каменную кладку для хранения тепла.
6. Наконец, устанавливаем казан на каркас и подсоединяем его к дымоходу мангала. Казан должен быть покрыт крышкой, чтобы сохранять тепло и аромат блюд.

В статье были рассмотрены различные варианты создания мангалов своими руками: от газового мангала с ножками и баллоном из металла, до простого разборного мангала из листовой стали и мангал-коптильни из кирпича.

Каждый из предложенных вариантов имеет свои преимущества и может быть выбран в зависимости от индивидуальных потребностей и возможностей. Главное — соблюдать правила безопасности и наслаждаться вкусной едой, приготовленной на своем собственном мангале. Одна рекомендация для всех вариантов — чистите мангал после каждого использования, чтобы он дольше сохранял свой первоначальный вид и не ржавел.

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним

Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

• вентилятор;
• гаситель искр;
• возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

  Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

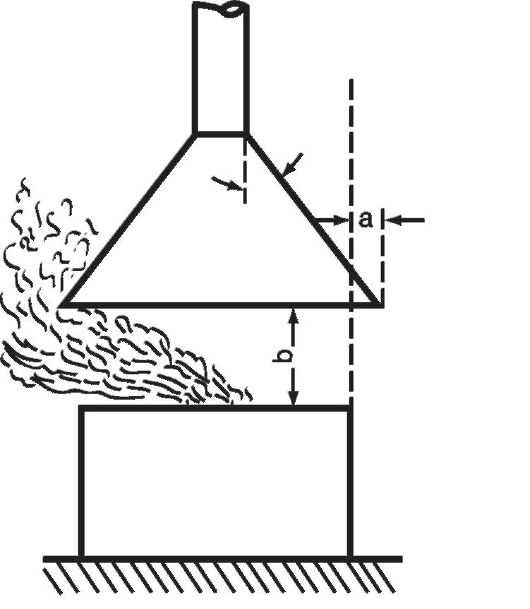

1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

  Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Вытяжной зонт своими руками

Изготовить свой собственный металлический вытяжной зонт можно и в домашних условиях. Конечно, для этого вам потребуется затратить немало сил и энергии, но это обойдётся вам значительно дешевле, чем купить готовую вытяжку

Важно только то, что вы должны сделать точные замеры и хорошо понимать, какого размера и как именно будет выглядеть ваше изделие

Итак, сам колпак для дыма будет выглядеть, как куполообразная конструкция, диаметром примерно 1,5 м: она может быть круглой, конусовидной, прямоугольной, или квадратной. Как уже и писалось выше, для изготовления лучше всего взять лист из металла, толщина которого будет примерно 2 мм. Иногда можно использовать медный лист – это уже дело вкуса, так сказать. В центре купола, естественно, будет отверстие, которое должно будет соединяться с трубой. Её высота — около 2-3 метров.

Вытяжной зонт для мангала в беседке необходимо хорошо закрепить. Таким образом, конструкция будет крепиться стойками к жаровне. Можно так же подвесить конструкцию к потолку – для этого лучше всего использовать цепи. Одно только стоит учитывать всегда – труба в любом случае должна располагаться точно по центру.

Разработка идеи

Простой мангал из кирпича

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально.

Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей.

Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы

Варианты дизайна

Комбинированный мангал из кирпича

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий.

Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей.

Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность.

Здесь же хранят топочные материалы, шампуры и посуду. Более сложный вариант — многофункциональная печь-мангал из кирпича.

Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами. Комбинированный мангал с дополнительными рабочими поверхностями

Комбинированный мангал с дополнительными рабочими поверхностями Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Мангал из кирпича в беседке

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д.

Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора.

Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост.

Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами.

Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

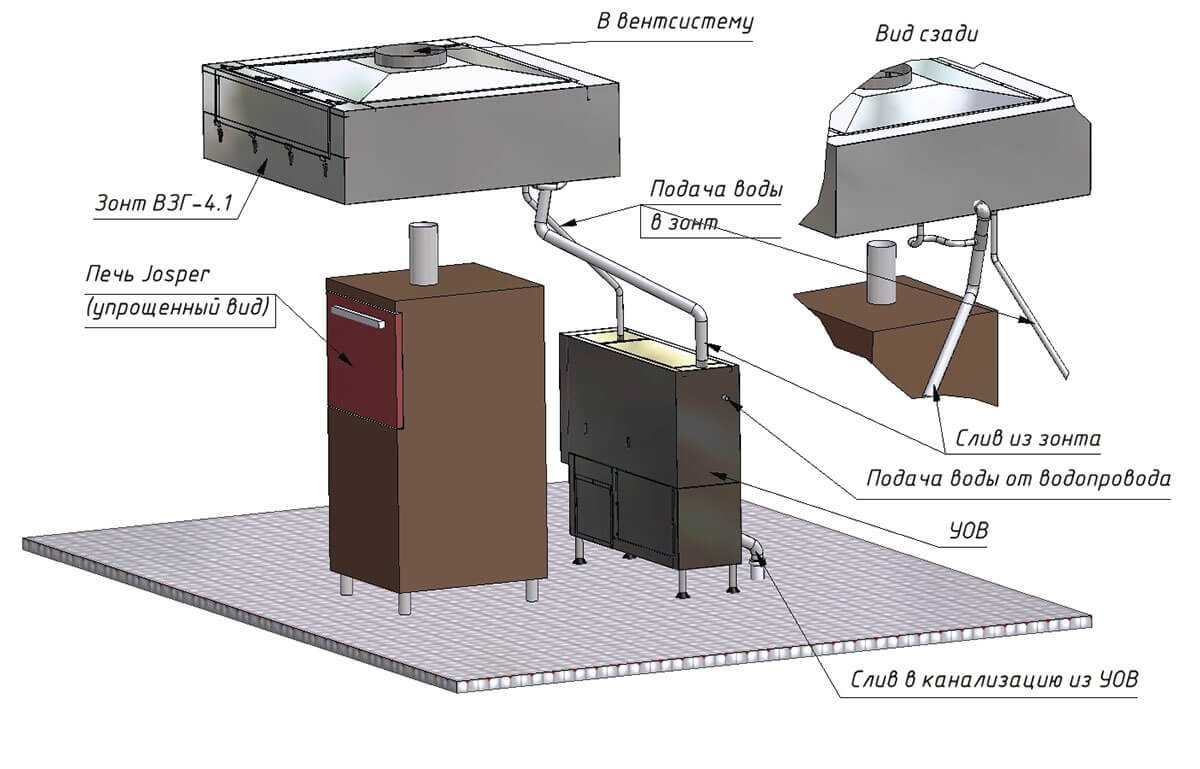

Вытяжной зонт своими руками

Изготовить свой собственный металлический вытяжной зонт можно и в домашних условиях. Конечно, для этого вам потребуется затратить немало сил и энергии, но это обойдётся вам значительно дешевле, чем купить готовую вытяжку

Важно только то, что вы должны сделать точные замеры и хорошо понимать, какого размера и как именно будет выглядеть ваше изделие

Итак, сам колпак для дыма будет выглядеть, как куполообразная конструкция, диаметром примерно 1,5 м: она может быть круглой, конусовидной, прямоугольной, или квадратной. Как уже и писалось выше, для изготовления лучше всего взять лист из металла, толщина которого будет примерно 2 мм. Иногда можно использовать медный лист – это уже дело вкуса, так сказать. В центре купола, естественно, будет отверстие, которое должно будет соединяться с трубой. Её высота — около 2-3 метров.

Вытяжной зонт для мангала в беседке необходимо хорошо закрепить. Таким образом, конструкция будет крепиться стойками к жаровне. Можно так же подвесить конструкцию к потолку – для этого лучше всего использовать цепи. Одно только стоит учитывать всегда – труба в любом случае должна располагаться точно по центру.

Печка для гаража

Печь буржуйка – самый удобный вариант отопления гаража или другого маленького помещения. Не менее хорошо подойдет она и для временного обогрева строящегося дома, так как занимает минимум места и быстро создает комфортную температуру.

Разборка старого радиатора

Важно! Если есть старая чугунная батарея на 7-8 секций, тратиться на покупку готовой печки не придется. Для работы понадобятся такие принадлежности:

Для работы понадобятся такие принадлежности:

• стальные листы толщиной 3-5 мм;
• трубы профильные 10*10 мм, 20*20 мм, 50*20 мм;
• стальная полоса на 20 мм;
• шнур асбестовый;
• стекло жаропрочное;
• приварные петли – 3 набора;
• засовы для дверец печи – 3 штуки;
• болгарка;
• щетка по металлу;
• сварочный аппарат.

Как сделать печку

Для начала батарею разбирают на секции. Проще всего сделать это с помощью болгарки, не тратя время на выкручивание ниппелей.

С каждой секции срезают ребра и получают 14-16 одинаковых трубок-заготовок, концы которых будут скошенными на одну сторону. Внутри скапливается накипь и краска, поэтому их кладут прямо вместе с дровами в костер и дают хорошо прогореть. После очищают ребра от копоти щеткой по металлу.

Трубки из чугунной батареи

Приступают к сварочным работам. Из заготовок сплошным швом сваривают две боковые стенки для печи, при этом следят за полной герметичностью стыков. Из трубы 50*20 мм и 20*20 мм варят каркас для передней стенки в виде рамки. Между двумя вертикальными отрезами ставят горизонтальные так, чтобы была возможность установить три дверцы (для зольника, дров и доступа в камеру дожига для очищения от сажи).

Далее готовят каркас для задней стенки в виде буквы «П». Он должен получиться немного выше, чем отдел для зольника в передней стенке. Поперечную трубку у буквы «П» делают немного шире, чем сам каркас, чтобы ее кончики выступали в стороны. Проем между трубками заваривают куском стального листа.

Монтаж печи

Каркасы передней и задней стенок соединяют боковинами из листовой стали. Их вырезают по высоте зольника и по ширине заготовок из батареи отопления.

К боковинам приваривают дно, которое тоже делают из листов стали. После подготавливают волнистую вставку, плотно подогнанную к ребрам сваренных батарей. Ее также режут из стали, причем длина должна быть короче стенок на одно ребро.

Приваривают стенки из батарей к каркасу печки немного под уклоном, и в тот же момент вваривают между ними волнистую вставку. Ее располагают в середине проема для камеры дожига.

Далее действуют так:

1. Печь кладут на бок, заваривают зазор между нижними боковинами из листов и скошенными стенками из батарей – крепят сюда небольшие стальные вставки подходящего размера.
2. Вырезают и приваривают верхнюю часть печки, причем ее длинные стороны тоже делают волнистыми (предварительно прорезают дырку под дымоход).
3. Вырезают и приваривают вставку в заднюю стенку для скрытия просвета, а также узкие вставки для просветов между ребрами и каркасом передней стенки.

Из профильной трубы создают дверцу топки, наращивают ее полосой по толщине для плотного прилегания. Один ряд полосы приваривают по периметру, второй – через 1 см, чтобы получились две стенки.

Между ними кладут асбестовый шнур. На проем под топочную дверцу наваривают рамку из полосы. В результате при стыковании с дверцей касание должно проходить по асбесту – так герметичность печной камеры повысится.

Дверь зольника делают из тонкой трубы. В ней срезают одну стенку и закладывают асбестовый шнур, потом раму заваривают листовой сталью.

Для уменьшения нагрева изнутри к дверце приваривают 2 болта, а на них стальную вставку. К проему присоединяют полосу для уплотнения. Также готовят верхнюю дверцу для сбора сажи, и все три заготовки заваривают петлями на соответствующие проемы.

На дверцу камеры сгорания накладывают уплотнитель и вставляют стекло, приваривают ко всем дверцам задвижки. Если нужно, готовую конструкцию красят жаропрочной краской.

Создание уютной атмосферы

Гаражный мангал с вытяжкой не только предоставляет вам возможность приготовить аппетитные блюда, но и создает уютную атмосферу, в которой можно насладиться приятным времяпровождением с семьей или друзьями.

Размещение мангала в гараже дает вам возможность приготовления пищи в любое время года, независимо от погоды. При этом вы можете настроить вытяжку таким образом, чтобы не только удалить дым и запахи от гриля, но и создать оптимальную циркуляцию воздуха внутри гаража.

Кроме того, благодаря наличию вытяжки гаражный мангал не оставляет неприятных следов дыма и сажи на стенах и потолке вашего гаража

Это важно не только для сохранения чистоты и аккуратности гаража, но и для вашего здоровья

Вы также можете создать атмосферу уюта и комфорта, добавив в гараж дополнительные элементы интерьера, такие как комфортные стулья, подушки, скатерти или занавески. Расставьте небольшие столики для удобного размещения блюд и напитков, заготовьте посуду, столовые приборы, разнообразные соусы и пряности. Также можно подобрать освещение, которое создаст расслабляющую атмосферу и придаст гаражу неповторимый шарм.

Создание уютной атмосферы позволит вам насладиться приятным грилем, расслабиться и поболтать с близкими людьми, забыв о повседневных заботах и стрессе. Гаражный мангал с вытяжкой — это не только средство для приготовления пищи, но и отличный способ создать маленький уголок для отдыха и наслаждения жизнью.

Вопрос-ответ:

Как сделать мангал в гараже с вытяжкой?

Для того, чтобы сделать мангал в гараже с вытяжкой, вам потребуется следовать нескольким шагам: 1. Выберите подходящее место в гараже, где будет установлен мангал. 2. Поставьте основу для мангала, например, из хорошо обжаренной кирпичной кладки. 3. Убедитесь, что мангал надежно закреплен и стоит на ровной поверхности. 4. Установите вытяжную систему, чтобы обеспечить хорошую циркуляцию воздуха и удаление дыма. 5. Проверьте работу мангала и вытяжки. Готово!

Сколько времени займет изготовление мангала с вытяжкой в гараже?

Время изготовления мангала с вытяжкой в гараже может зависеть от различных факторов, таких как опытность в работе, наличие всех необходимых инструментов и материалов, а также сложность проекта. В среднем, изготовление мангала и установка вытяжки займет около нескольких дней до нескольких недель, в зависимости от индивидуальных обстоятельств.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю
