Установка манометра: правила и требования

Причины падения давления

Уровень рабочего давления системы не всегда находится на требуемой отметке и может падать или возрастать.

Основные причины его снижения:

Утечки теплоносителя. Утечки могут появляться во всех элементах контура отопления — в трубах, радиаторах, и обычно связаны с браком их изготовления.

Утечки в местах соединений часто возникают из-за неплотно затянутого крепежа или повреждения соединения при его сборке.

• Износ конструкции. Обычно вызван неправильным монтажом контура или нарушениями норм эксплуатации — слишком высоким давлением или его значительными перепадами, повышенной температурой воды или ее высокой «жесткостью». Отдельные элементы системы, в т. ч. циркуляционный насос, имеют гарантийный срок службы, и по его истечении могут снижать производительность, требуя их регулировки или замены.
• Накипь. Она появляется, когда вода нагревается до слишком высоких температур. Накипь — это твердые отложения солей, образующиеся на нагревательных поверхностях теплообменного аппарата. Накапливаясь в теплообменнике, накипь перекрывает ток воды и понижает рабочее давление.

Важно! Слишком «жесткая» вода содержит повышенное количество кислорода, химических примесей и солей, образующих отложения ржавчины. Жесткая вода может присутствовать в системе из-за частого пополнения ее свежей водой, в том числе из-за утечек теплоносителя

Для чего нужен манометр

Давление теплоносителя является одним из основных показателей, который учитывают при проектировании и настройке модуля. Если показатель в норме, то элементы функционируют исправно. Рабочая жидкость циркулирует без задержек и поступает ко всем потребителям.

В случае превышения нормы увеличивается вероятность разрыва. Когда давление падает, в носителе образуются пузырьки газа. От их избытка металл начинает окисляться, что неминуемо ведёт к образованию ржавчины.

Использование манометров в отоплении помогает эффективно бороться с перечисленными проблемами. Ведь, чтобы давление было в норме, его нужно регулярно отслеживать. Без измерительного прибора сделать это невозможно.

Методы контроля

Контроль показателей давления в замкнутой системе, совместно с работой воздухоотводчика и предохранительного клапана (т. н. группа безопасности), является обязательным условием ее безопасной и эффективной работы.

Манометр

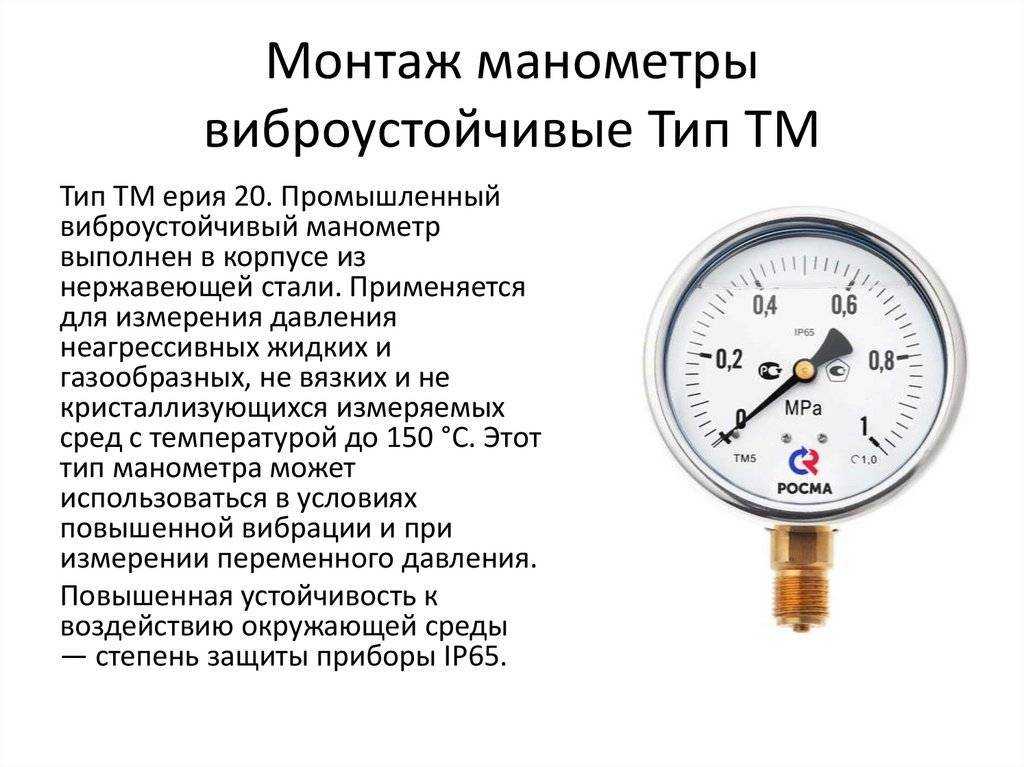

Для контроля необходимых значений используется манометр — прибор, показывающий на своей шкале давление жидкости или газа в замкнутом контуре. Обычно манометры имеют 2 шкалы, показывающие значения в кгс/см2, барах или атмосферах. Манометр может быть совмещен с термометром, показывающим температуру измеряемого теплоносителя.

Фото 1. Манометр для измерения давления, показывает значения в барах и в фунтах на квадратный дюйм, производитель — «ФЕРРО».

Для частного дома обычно используются пружинные манометры из-за их простоты и надежности. Шкала измерения манометра имеет широкий диапазон, но обычно используется более удобная шкала от нуля до четырех атмосфер.

Важно! Манометр должен иметь необходимые пломбы и клейма о прохождении поверки, быть неповрежденным, и стрелка манометра при отсутствии давления в системе должна возвращаться в положение нуля. Обычно манометр врезается в магистраль на выходе из котла, на минимально возможном от него расстоянии, и располагается так, чтобы с него можно было удобно снимать показания

Обычно манометр врезается в магистраль на выходе из котла, на минимально возможном от него расстоянии, и располагается так, чтобы с него можно было удобно снимать показания.

Воздухоотводчик

Автоматический или ручной воздухоотводчик ставится в самой верхней точке системы отопления, и, при необходимости, в других ее местах, и конструктивно предназначен для автоматического или ручного отвода воздуха без нарушений герметичности и утечек теплоносителя.

Предохранительный клапан

Предохранительный клапан — специальное защитное устройство, призванное уберечь систему от превышения допустимого давления, обычно составляющего около 2,5 атмосфер.

​При превышении указанного значения может нарушиться герметичность системы и возникнуть аварийная ситуация. Такой клапан называется перепускным и устанавливается на выходном патрубке нагревательного котла.

Требования к помещениям ГРП.

ГРП зданий

он должен относиться к I и II степени огнестойкости класса СО, быть одноэтажным, цокольным, с комбинированной кровлей.

допускается размещение ГРП

возводятся в одноэтажных газифицированных производственных зданиях, котельных, пристройках к газифицированным производственным зданиям, служебных зданиях производственного назначения, на покрытиях газифицированных промышленных зданий I и II степени огнестойкости СО, с негорючей изоляцией и в огражденных площадей, а также в контейнерахGRPB.

Здания, к которым разрешена стыковка и строительство ГРП

, должны быть не ниже II степени огнестойкости класса СО с помещениями категорий G и D. Строительные конструкции зданий (в пределах смежныхГидравлический разрыв) должна быть огнестойкой, газонепроницаемой I типа.

ГРП зданий

он должен иметь покрытие (сборную кровлю) с легкой конструкцией массой не более 70 кг / м2 (после уборки снега зимой).

Допускается использование облицовки конструкций массой более 70 кг / м2 при установке оконных проемов, мансардных окон или одноразовых панелей общей площадью не менее 500 см2 на 1 м3 внутреннего объема помещения.

Помещения, в которых расположены газорегуляторы ГРУ

, а также независимые и прикрепленныеГидравлический разрыва такжеGRPBдолжен соответствовать требованиям категории А.

Материал полов, устройство окон и дверей в помещениях диспетчерских должны исключать образование искр.

Стены и перегородки, отделяющие помещения категории А от других помещений, должны быть оборудованы газонепроницаемой противопожарной защитой I типа, опираться на фундамент. Стыки стен и фундаментов всех помещений ГРП

его нужно пеленать. Перегородки из кирпича необходимо оштукатурить с двух сторон.

Вспомогательные помещения должны иметь самостоятельный выход из здания, не связанный с технологическим помещением. Двери гидроразрыва

следует предусмотреть противопожарную защиту, открывающуюся наружу.

Устройство дымовых и вентиляционных каналов в перегородках (внутренних перегородках), а также в стенах здания, к которому крепится ГРП (внутри уступа

, не допускается.

Необходимость обогрева помещения из стеклопластика

должен определяться исходя из климатических условий.

На территории ГТП

должно быть предусмотрено естественное и (или) искусственное освещение и постоянная естественная вентиляция, обеспечивающая не менее трех воздухообменов в час.

Для помещений объемом более 200 м3 воздухообмен проводится по расчету, но не менее одного воздухообмена в час.

Размещение оборудования, газопроводов, арматуры и инструмента должно обеспечивать удобство их обслуживания и ремонта.

Ширина основного прохода в помещении должна быть не менее 0,8 м.

Классификация по способу функционирования

Кстати, приборы могут быть водяными, электрическими или цифровыми, кроме этих категорий есть и другие разновидности.

Водяные

Водные устройства работают по принципу уравновешивания газообразного вещества давлением, которое образует столб жидкости. Благодаря им можно уточнить уровень дефицита, разницы, избыточности и атмосферных данных. В эту группу входят регуляторы П-образного типа, конструкция которых напоминает сообщающиеся сосуды, а давление в них определяется с учетом уровня воды. К счетчикам воды также относятся счетчики газа компенсационные, чаша, поплавок, раструб и кольцо, рабочая жидкость в них аналогична чувствительному элементу.

Электрические

Тензодатчик Электрический манометр

Этот домашний измеритель давления газа преобразует его в электрические данные. В эту категорию входят тензодатчики и емкостные манометры. Первые изменяют показания сопротивления проводимости после деформации и измеряют показатели до 60-10 Па с небольшими погрешностями. Они используются в системах с быстрыми процессами. Емкостные газовые счетчики воздействуют на движущийся электрод в виде мембраны, отклонение которой можно определить по электрической схеме, подходят для систем с ускоренными перепадами давления.

Цифровые

Цифровые или электронные устройства являются высокоточными устройствами и чаще всего используются для установки в воздушной или водопроводной среде. Среди достоинств таких регуляторов отмечают удобство и компактные размеры, максимально возможный срок службы и возможность калибровки в любой момент. В основном они используются для контроля состояния компонентов автомобиля. Кроме того, в топливные магистрали включены цифровые счетчики газа.

Другие

Помимо регуляторов со стандартными характеристиками и настройками, для получения точных данных используются другие типы приборов. В этот список входят газовые счетчики дедвейта, являющиеся оригинальными стандартами для управления подобными устройствами. Основная их часть работы — это столбик измерения, от статуса и точности показаний которого изменяется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно на него, с одной стороны, влияют калибровочные гири, а с другой — только давление.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Навигация

Федеральное законодательство

Действия

• Главная
• «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

источник

Установка манометров: основные правила и требования — Физтех

Нормальное давление в любой системе трубопроводов или резервуаров важно контролировать. Именно для этого необходим манометр

Этот контрольный прибор отображает реальный показатель давления в технологической системе

Этот контрольный прибор отображает реальный показатель давления в технологической системе.

Манометры имеют разные чувствительные элементы, основными из них являются капсульная пружина (для замера низкого давления) и трубчатая пружина (для замера высокого давления). Также при подборе стоит учитывать, что они рассчитаны на разные рабочие среды (газообразные, жидкие и т.д.).

К примеру, требование по подбору и установке манометра на трубопроводе с холодной водой и перегретым паром будут существенно отличаться.

Существующие способы подключения манометра

Первый и самый важный момент – установка манометра может проводиться только при отсутствии давления в системе

Также стоит обратить внимание на следующие моменты подключения манометра:

Шкала манометра должна быть расположена вертикально. Необходимо строгое соблюдение монтажных допусков. Правила установки манометров предусматривают применение гаечного ключа

Важно не применять при подключении манометра нагрузку на корпус

На данный момент существует 3 типа подключения манометров – прямой, с использованием трехходового клапана и с использованием отборного устройства. Рассмотрим каждый из них подробнее.

Подключение манометра прямым способом

Установка манометра на сосуде или трубопроводе прямым способом допускается перед, либо после задвижек. На месте монтажа прибора, необходимо установить бобышку (например, с помощью сварки). Данная методика распространена для сосудов или трубопроводов, в которых стабильное давление, то есть не наблюдаются скачки давления и не потребуется замена контрольного элемента.

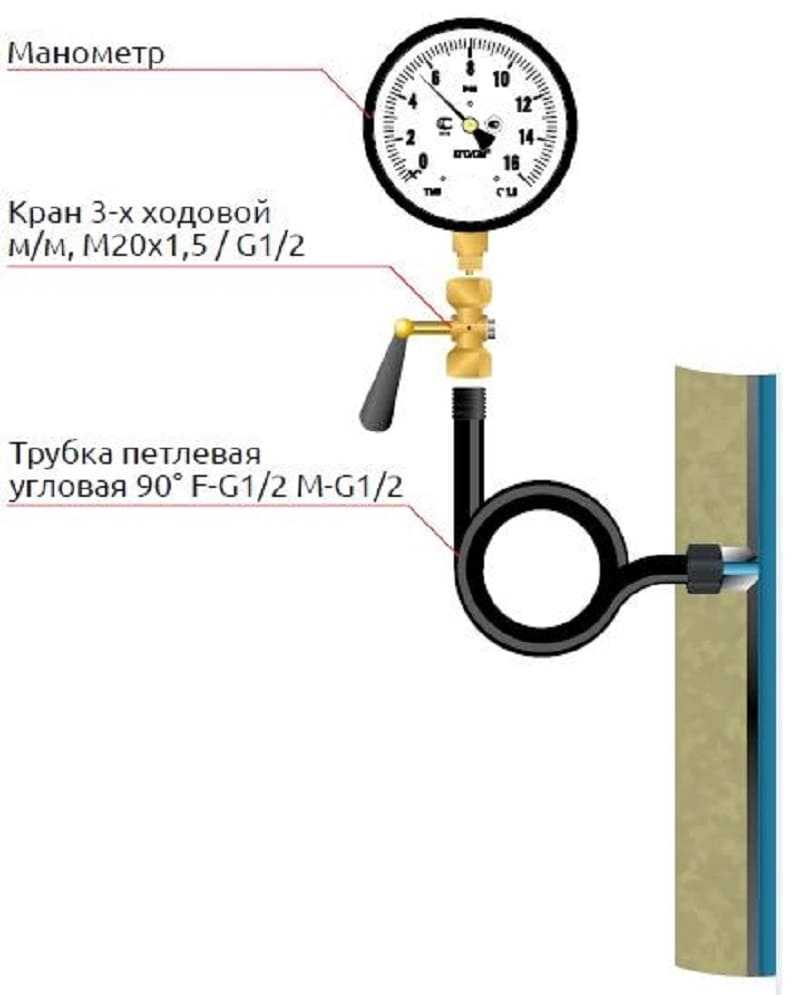

Установка манометров с трехходовым краном

Установка манометров с трехходовым краном или аналогичным устройством для продувки и отключения манометра, необходима, если при проверке данных потребуется сброс показаний прибора на 0. Данный элемент применяют для выравнивания давления. Установка манометров с трехходовым краном позволяет производить различные работы без прекращения функционирования всей технологической системы.

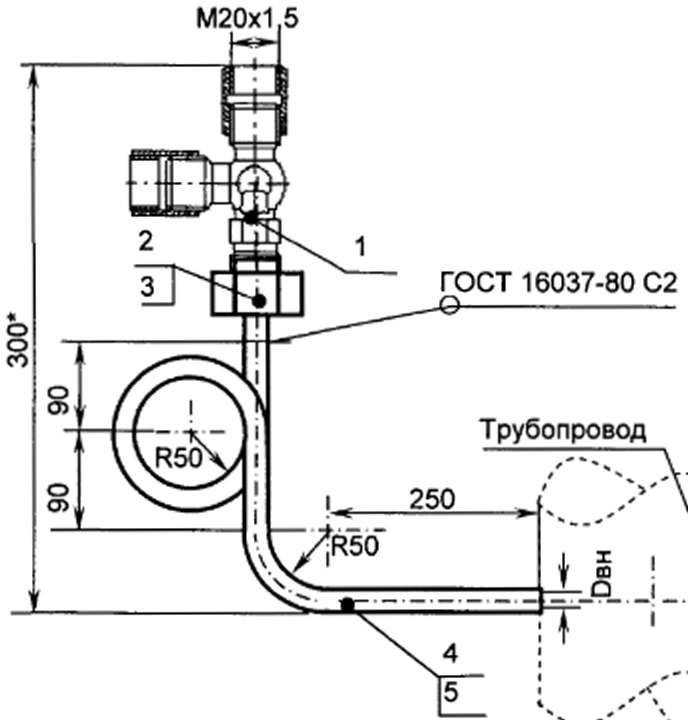

Отборное устройство

Установка манометра на трубопроводе с внедрением отборного устройства востребована, если система характеризуется высокой или минусовой температурой измеряемой среды. При такой схеме монтажа манометра нужно соблюдать порядок установки элементов:

1. Бобышка
2. Отвод
3. Трехходовой кран (или аналогичное устройство)
4. Манометр

Основные правила установки манометра, его эксплуатации и съема

Существует ряд требований к установке манометра, при соблюдении которых прибор будет работать стабильно и показывать реальное давление среды в трубопроводах и сосудах.

• Монтаж манометра необходимо проводить так, чтобы процесс контроля давления, ремонта и обслуживания не вызывал затруднений.
• Подключение манометра осуществляется с учетом соблюдения зазоров между элементами конструкции.
• При установке манометра на трубопроводе номинальный диаметр манометров, устанавливаемых на высоте до 2 метров от уровня площадки наблюдения за манометрами, должен быть не менее 100 мм, на высоте от 2 до 3 метров – не менее 160 мм и на высоте от 3 до 5 метров – не менее 250 мм. При расположении манометра на высоте более 5 метров должен быть установлен сниженный манометр в качестве дублирующего.
• Выбор манометра, для эксплуатации в условиях дополнительных физических воздействий на него, должен осуществляться в соответствующем исполнении. Должны быть учтены такие параметры как климатическое исполнение прибора, степень пылевлагозащиты, группа виброустойчивости.
• Чтобы предотвратить замерзание измерительного оборудования, его дополнительно обеспечивают теплоизоляцией.
• Манометр не допускается к применению, если образовались видимые повреждения (трещины, сколы или другие повреждения, которые могут отразиться на правильности его показаний). Прибор должен быть демонтирован и утилизирован.
• В некоторых случаях возможен ремонт поврежденных приборов. Для этого так же необходимо произвести демонтаж устройства. Далее прибор передается в аттестованную лабораторию для выполнения ремонтных работ.

Если у вас остались вопросы по процессу установки манометра, специалисты отдела продаж всегда готовы проконсультировать вас. Обращайтесь!

Газовый клапан котла принцип работы и настройка

газовый клапан необходим для подачи газа к горелке агрегата. Регулируя газовый клапан, можно регулировать объем подаваемого топлива. Это позволяет удешевить агрегат или увеличить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность регулировать производительность своего агрегата.

Как работает газовый клапан?

Большинство газовых агрегатов имеют клапан SIT. Он включает в себя следующие элементы:

• штуцер для измерения давления газа на выходе из клапана;
• регулировочный винт холостого хода и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный ниппель для давления на входе.

Клапан газового котла состоит из запорно-регулирующего змеевика. При подаче напряжения 220 В на запорный вентиль в горелку подается минимальный объем газа согласно заводским настройкам. Затем напряжение передается на модулирующую катушку. Процессор в зависимости от режима работы (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего в единицу времени.

Для настройки газового клапана котла на минимальную мощность потребуются манометр дифференциального давления, гаечный ключ и отвертка. Процесс установки включает в себя следующие шаги:

1. Снимите защитный колпачок, закрывающий винты дифференциального клапана.
2. Откройте штуцер, чтобы измерить давление газа, подаваемого в горелку — поверните стопорный винт против часовой стрелки на 1,5-2 оборота.
3. Подсоедините измерительную трубку к впускному фитингу.
4. Включают режим нагрева и отключают один провод катушки модуляции — это нужно для того, чтобы клапан подавал газ на горелку как минимум, что будет соответствовать минимальной мощности агрегата.
5. По показаниям манометра установите минимальное давление газа на горелке. Для этого поверните внутренний винт, расположенный под защитным колпачком. В этом случае фиксируется внешняя гайка.

Инструкция по изготовлению прибора своими руками

Чтобы не тратить деньги на покупку готового топливного манометра, можно его смастерить своими руками. Необходимо собрать правильно все комплектующие, чтобы измерения были точными

Это важно для диагностики топливной системы

Инструменты и материалы

Для того чтобы изготовить топливный измеритель, нужно подготовить следующие комплектующие:

1. Манометр лучше брать ВАЗовский с возможностью измерения давления масла. Для этого отворачивается штуцер для бензина, шланг вставляется вместо регулятора давления масла. Если резьбовое соединение не подойдет, придется приобрести переходник.
2. Переходник — штуцер с резьбой 7/16-20 UNF.
3. Бензофильтр приобретаем ради его штуцеров. Поэтому купить можно самый дешевый бензофильтр или найти б/у, отрезать у него штуцеры, слегка развальцевав концы. Если есть возможность штуцер можно выточить самому.
4. Хомуты – 4 шт.
5. Топливный шланг длиной около метра.
6. Соединитель топливной системы в виде буквы «Y».

Остается собрать конструкцию.

Этапы

Если собраны все нужные детали, сборка состоит из последовательности действий:

1. На первом этапе бензошнур разрезается на три части.
2. Далее бензиновый шланг нужно присоединить к соединителю топливной системы. Надежность соединения обеспечивается хомутами. Места соединений должны быть хорошо загерметизированы, не пропускать воздух, иначе полученные при измерениях показания будут неверными.
3. К одному из концов топливного шнура присоединяем манометр. Его также нужно надежно закрепить с помощью штуцера и хомута. Из штуцера манометра нужно извлечь, для измерений он не нужен.

Самодельное устройство можно использовать для контроля и регулировки давления в топливной системе.

С этим читают

Норма давления воды в системах отопления частного дома

Системы водяного отопления бывают:

1. Открытые. Система сообщается с атмосферным давлением через открытый расширительный бачок, установленный в самой верхней ее части, а котел устанавливается в самом ее низу.

   В этом случае вода по трубам циркулирует по законам естественной конвекции — нижние слои воды нагреваются и поднимаются наверх, а более холодные и тяжелые опускаются вниз, где они снова нагреваются.

2. Закрытые. В закрытых системах давление воды изолировано от атмосферного, и вода по трубам контура перемещается специальным водяным насосом.

Какие должны быть рабочие параметры в открытом контуре

Давление в открытом контуре определяется гидростатическим давлением его водяного столба. Столб воды высотой 1 метр создает прибавку давления на единицу площади поверхности в нижней его точке, равную 0.1 кгс/см2, или 0.09 атмосфер.

Справка! Чтобы рассчитать давление в выбранном месте открытой системы, необходимо измерить высоту от точки измерения до уровня воды в бачке расширения, прибавив по 0,1 кгс/см2 на каждый метр столба воды.

Давление в открытых контурах является саморегулируемым и не требует балансировки, их устройство менее сложно и требует меньших затрат на обслуживание.

Однако, законы теплового обмена устанавливают ограничения на высоту такой системы, связанные с неравномерным прогревом теплоносителя и, как результат, снижением ее общей эффективности.

Частично эту проблему решает установка циркуляционного насоса, увеличивающего поток теплоносителя, однако, открытый отопительный контур из-за своих ограничений подходит только для одноэтажных домов.

Нормальные показатели в системе закрытого типа

На практике чаще применяются закрытые системы из-за более широких возможностей их применения. В частности, если дом имеет два или три этажа, и один насос не справляется с поддержанием водяного потока, в различных точках контура могут устанавливаться дополнительные циркуляционные насосы, подключаемые последовательно или параллельно, что снижает нагрузку на котел.

Рабочим давлением закрытой системы отопления обычно считается значение в 1,5-2 атмосферы. Максимально же допустимое рабочее значение, обычно регулируемое предохранительным клапаном, составляет 2,5 кгс/см2.

​​Как происходит регулировка

Давление в закрытой системе отопления регулируется закачиванием воды в контур отопления через его соединение с системой холодного водоснабжения, а также мембранным стальным расширительным бачком.

Одна половина бачка, отделенная мембраной, заполнена воздухом с т. н. избыточным давлением зарядки, а другая циркулирующей водой.

Как и в открытых отопительных контурах, мембранный бачок служит для вмещения расширяющейся воды при ее рабочем нагреве, а также уменьшает колебания давления (гидроудары) при внезапной остановке движения воды.

Давление зарядки мембранного бачка при неработающем контуре равно давлению водяного столба. Стандартное же заводское значение зарядки расширительного бака составляет 1,5 кгс/см2, а максимальное значение, на которое рассчитано оборудование — до 3 атмосфер.

Установка манометра: правила и требования

Рабочее давление в любой трубопроводной системе или резервуаре требует постоянного контроля со стороны обслуживающего персонала. Измерительное устройство, называемое манометром, используется для измерения давления.

С его помощью получается информация о состоянии технологической системы. Эти измерительные преобразователи производятся в двух вариантах: для измерения высокого и низкого давления.

Кроме того, необходимо учитывать, что по трубопроводным системам могут передаваться различные рабочие средства, например, холодная вода при давлении 2-4 атм или перегретый пар с рабочей температурой выше 130 градусов.

Такое положение дел привело к тому, что на практике используются разные методы установки манометров в трубопроводных системах или контейнерах.

Чтобы он эффективно выполнял свои функции, он должен быть установлен правильно, какие существуют способы установки, мы рассмотрим ниже.

Способы установки манометров

Его установка может производиться только на том объекте, на котором было сброшено давление. Устройство необходимо установить в рабочее положение. Как правило, это описано в инструкции по применению.

Определяет, как он должен быть установлен в трубопроводе, и допуски на установку. Вы можете установить его с помощью гаечного ключа. Момент затяжки не должен превышать 20 Нм.

не допускается перегрузка корпуса.

На практике используется несколько способов установки:

• прямой;
• с помощью трехходового клапана;
• с помощью пульсовой трубки.

Способ установки прямым путем

Их устанавливают в тех местах, которые указаны в проектной документации, например, до и после арматуры. В месте установки манометра необходимо установить переходник. Или приварены, иногда прикручены. Пайка — самый удобный способ ремонта переходников.

Прямой метод используется для монтажа устройств, которые работают в стабильной среде без скачков давления и частой замены измерительного датчика.

Способ установки на трехходовой кран

Если ожидается, что при проверке данных потребуется перевести прибор на атмосферное давление, то для этого, как правило, спереди устанавливается трехходовой клапан. Применяется для подачи атмосферного воздуха.

Кроме того, установка манометров с трехходовым клапаном и сифонной трубкой позволяет производить замену устройства без прерывания подачи рабочей жидкости.

Советы и выводы

• Регулярно проверяйте показания манометра на котле, чтобы предотвратить проблемы в системе.
• Если манометр показывает неправильное значение, необходимо провести дополнительную диагностику системы.
• Для безопасности вашего котла и дома следует обеспечить стабильное давление внутри системы и не допускать чрезмерных отклонений.
• Необходимо следить за состоянием манометра и при необходимости заменить его, чтобы обеспечить точность его показаний.
• Поломки и неполадки могут привести к серьезным проблемам, поэтому рекомендуется обратиться к профессионалам для ремонта и обслуживания котла.

Какое должно быть давление воды в котле Аристон

В газовых котлах Аристон, предназначенных для теплоснабжения и подогрева воды, очень важно следить за давлением в системе. Это связано с тем, что при падении давления начинаются сбои в работе отопительной системы

Для того, чтобы предотвратить неприятные последствия, необходимо поддерживать давление на уровне от 1,5 до 2 атмосфер. Это оптимальная показатель для котла Аристон двухконтурного типа, что позволяет работать системе стабильно и без проблем. Особенно важно следить за давлением в системе в зимнее время, когда потребность в тепле возрастает. Но даже в летнее время не стоит забывать про поддержание оптимального уровня давления, чтобы отопительная система всегда работала без перебоев.

Какое давление газа нужно для газового котла

Для правильной работы газового котла необходимо знать, какое давление газа требуется для его функционирования. Современные котлы оснащены качественными теплообменниками, способными выдерживать до 3 атмосфер. Но для устройств, работающих на твердом топливе, рекомендуется использовать давление не выше 2 атмосфер. Для получения нужного давления газа, может использоваться газовый редуктор, который снижает давление газа, поступающего из сети. Для передачи газа в котел используется газовый трубопровод, размеры которого зависят от мощности и типа котла. Определить точное давление нужно по документации на конкретную модель котла и с учетом всех условий эксплуатации. Чтобы избежать аварий и повреждения оборудования, следует регулярно производить техническое обслуживание и проверку работы системы.

Что будет если низкое давление в системе отопления

Низкое давление в системе отопления может привести к серьезным проблемам. Во-первых, это может резко снизить эффективность работы котла. Если в системе отопления не хватает воды, котел не сможет нормально функционировать и нагреть дом. Во-вторых, низкое давление газа в котле может привести к аварии, поэтому при обнаружении такой проблемы котел автоматически выключается. Кроме того, постоянно прогревать воду в вытекшую из системы не только неэффективно, но и может повредить сам котел. В целом, низкое давление в системе отопления требует быстрого устранения, чтобы предотвратить потенциальные проблемы и обеспечить нормальное функционирование системы отопления.

Какое должно быть давление в котле Viessmann

В данном случае речь идет о правильном давлении в котле отопительной системы Viessmann. Для поддержания нормальной работы такого котла, необходимо правильно настроить расширительный бак и заполнить систему водой

Важно следить за показаниями манометра насоса, который должен быть на уровне 0,8-1 бар. Кроме того, при нагретой системе отопления показания на манометре котла не должны превышать 1,8 бара

Это важно не только для эффективной работы котла, но и для безопасности, так как излишнее давление может привести к аварийной ситуации. Правильное давление в котле позволит обеспечить комфортное отопление и нормальное функционирование системы горячего водоснабжения.
