Характеристики Baxi eco four 24

Газовый котел eco является двухконтурным настенным, с автоматической системой регулирования. Цифра 24 указывает на максимальную развиваемую тепловую мощность в кВт (минимальная – 9 кВт). При этом максимальная потребляемая мощность электросети – 25,8 кВт, а наибольшая площадь обогрева – 240 квадратов. Если газовый котел имеет в маркировке еще и индекс Ф, он будет снабжен турбиной для подачи воздуха и коаксиальной трубой для выхода уходящих газов наружу дома. Такой котел хорошо покупать тогда, когда нет дымохода в доме, или к нему нельзя подключить котел, или если вы живете в квартире.

Как гласит инструкция, газовый котел «Бакси экофор 240» имеет следующие основные характеристики.

Обладает функцией непрерывной электронной модуляции, самостоятельного регулирования своей мощности, в зависимости от температуры, согласно заданным параметрам. Иными словами, вы задаете с помощью клавиш необходимую температуру теплоносителя и температуру горячей воды (ГВС), а котел поддерживает ее таким образом, чтобы тактование (частота включений, выключений) котла было минимальным.
При работе в режиме отопления действует функция плавного электронного зажигания. На заданную максимальную мощность оборудование выходит постепенно, на минимальном пламени, что уменьшает шум от его работы.
Наличие рассекателей пламени, изготовленных из нержавеющей стали.
Оригинальная система снабжения необходимым для горения воздухом.
Возможность работы на сжиженном газе после перенастройки.
Теплообменное устройство битермическое. Это значит, что в одном тепломеханическом приборе по двум разным системам труб, выполненных по соответствующей схеме, протекает как ОВ (вода теплоносителя) и ГВС.
Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.
Наличие фильтра на подающем водяном трубопроводе ГВС, для очистки от взвешенных частиц. Этот фильтр не защитит трубы от разрушения изнутри, если вода слишком жесткая. Если количество солей жесткости воды превышает значение 20º F, вам придется о дополнительном оборудовании, умягчающим воду, например, приобрести полифосфатный дозатор.
Постциркуляция насоса. Эта функция доступна для eco фор 240, если присоединен терморегулятор. В комнате, где нужно поддерживать определенный микроклимат, на уровне 1,5 м на стене монтируется прибор терморегулятор, подключается посредством проводов к соответствующим клеммам на котле eco. Выставляется необходимая максимальная температура, по достижении которой подача газа отключится самостоятельно, но насос будет продолжать еще три минуты гонять теплоноситель по трубам, потом он отключится.
Газовый котел данной модификации обладает функцией самодиагностики. При сбое в работе, автоматика сама определяет вероятную причину и выдает на электронный дисплей код ошибки. Посмотрев в инструкцию, можно узнать какой неисправности соответствует этот код.
Возможность настроить один из двух основных режима регулирования температуры теплоносителя: обычный (35-80 градусов) и режим (35-45 градусов), который помогает экономить энергию при наличии «теплого пола».
Система защиты от обледенения. Если котел долго был выключен и температура упадет до критической, автоматика самостоятельно включит горелки и насос циркуляции, что предохранит всю систему от замерзания. Эта функция будет действовать в любом режиме («зима», «лето»), если только не выключено питание от электросети.
Можно подключить датчик, который будет измерять температуру снаружи воздуха.
Вывод температуры воды на экран дисплея.
Возможность подключения таймера, который можно программировать.
Контроль пламени ионизированный.
Датчик контроля разряжения на выходе продуктов сгорания из котла.
Газовый котел имеет своеобразный инспектор нормальных условий работы – прессостат, отключающий подачу газа при падении давления воды, что является дополнительной защитой от перегрева элементов оборудования.

На фото можно увидеть расположение различных частей под крышкой.

Устройство и принцип работы

Нагревательные котлы могут быть дополнены термодатчиками как внутреннего, так и наружного исполнения (выносные).

Встроенные отвечают за регулировку нагревательной установки в зависимости от температуры жидкости внутри системы отопления.

Внешние помогают откорректировать работу нагревательной установки в соответствии с показаниями или комнатной, или уличной температуры. Совместное использование пары таких датчиков дают возможность более точно отрегулировать работу котельной установки, а значит, есть экономия энергоресурсов при изменении погодных условий.

Работа приборов состоит из постоянного измерения процессов:

сопротивление;
давление;
тепловое расширение.

Которые пребывают в прямой связи от температуры наполнителя отопительной системы.

Автоматические термостаты работают, согласно заложенной в них программе, управляя работой отопительных приборов.

Механические контроллеры при воздействии высоких температур способны изменять свою теплопроводность, замыкая/размыкая соединения соответствующих клапанов.

Все термодатчики помещены в специальный, небольших размеров, блок-корпус с монтажом напрямую в конструкцию отопления.

Полученные результаты могут передаваться по беспроводному каналу связи, такому как WI-Fi, или передаваться по проводам.

Управляться термодатчиками могут как электрические, так и твердотопливные котлы.

Функция программирования с помощью теплового реле в паре с термодатчиками позволяют автоматизировать процедуру регулировки нагревательной системы. К тому же это дает возможность значительно снизить денежные траты на отопление.

Вообще вся конструкция может быть оснащена тремя устройствами слежения за температурой:

Комнатным.
Уличным.
Для водяных систем теплых полов.

Команды сервисного меню газового котла BAXI

В строках сервисного меню можно изменить некоторые настройки параметров режима работы газового котла Baxi.

BAXI Main Four | BAXI Eco Four | BAXI Four Tech:

Строка F06 — установка максимальной температуры (°С) системы отопления: 00 = 76°C (выключение горелки при 80°C); 01 = 45°C. Заводская настройка = 00.

Строка F08 — максимальная полезная мощность системы отопления (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F09 — максимальная полезная мощность системы ГВС (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F10 — минимальная полезная мощность системы отопления (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

Строка F11 — время ожидания горелки между двумя включениями (01-10 мин): 00=10 сек. Заводская настройка = 03.

Только BAXI Main Four:

Строка F14 — тест для проверки правильного положения датчика горячей воды: 00 — выключено; 01 — всегда включено. Заводская настройка = 01.

Строка F16 — минимальная полезная мощность системы ГВС (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

BAXI Main 5:

Строка F06 — Установка максимальной температуры воды на подаче в контур отопления (°С) 000=76 °C (отключение горелки при 81 °C) 001=45 °C (отключение горелки при 50 °C). Заводская настройка =000.

Строка F08 — Макс. мощность в режиме отопления (0-100%). Заводская настройка для котла модели 24F =055; для модели 18F =100; для модели 14F =050.

Строка F09 — Макс. мощность в режиме ГВС (0-100%). Заводская настройка =100.

Строка F10 — Мин. мощность в режиме отопления и ГВС (0-100%). Заводская настройка =100.

Строка F11 — Время ожидания перед новым включением в режиме отопления 000=10 секунд — 001…010 = 1…10 минут. Заводская настройка =003.

Строка F14 — Проверка правильности положения датчика ГВС: 000=Отключено; 001=Всегда включено. Заводская настройка =001.

Строка F18 — Разблокировка параметров для СЕРВИСНОГО ОБСЛУЖИВАНИЯ. Заводская настройка =000.

Рекомендую все, произведенные вами, изменения настроек в строках меню записывать. Записи прикладывать к инструкции к котлу.

Виды комнатных термостатов

Выносной термостат для газового котла двух основных видов:

Проводным. Такие подключаются к котлу непосредственно с помощью проводов. Они стоят недорого и отличаются высокой надежностью. Оснащаются механическим регулятором поворотного типа (ручка со шкалой). Точность выставки температуры невелика и возможно задание только одного значения.
Беспроводным. Комплект включает два блока. Один подсоединяется к клеммам котла и устанавливается непосредственно рядом с ним. Другой монтируется в желаемом месте (не далее 35 метров). Связь между приемным и управляющим блоками радио сигналами выделенной частоты. Управляющий блок оснащен электронным дисплеем, температурным сенсором и системой настройки для эффективного управления работой котла. Иногда его называют программатором ввиду возможностей длительного программирования.

Есть версии с встроенной функцией гидростата. Они контролируют уровень влажности в помещениях.

Схема подключения комнатного термостата

Термостат газового котла получает электропитание следующими способами:

Подключением к общей сети через адаптер.
От встроенного аккумулятора.
Подключением к электронной плате котла. Для этого на нем специально обозначенные клеммы (ТА).

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Обслуживание

Термостат для газового котла отопления Для того, чтобы создать максимально комфортные условия в помещении на отопительный период, система отопления должна быть сбалансирована и иметь возможность постоянного регулирования

Какое давление в расширительном бачке системы отопления Статья рассказывает о том, какое давление в расширительном бачке системы отопления закрытого типа, какое должно быть давление в расширительном бачке газового котла, как его можно проверить и изменить.

Давление в расширительном бачке двухконтурного котла baxi При организации систем отопления могут быть использованы различные варианты, но в последнее время большей популярностью пользуются системы закрытого типа, движение теплоносителя в которых происходит за счет работы циркуляционного насоса. Именно для этого в системах отопления предусматриваются расширительные бачки.

Как настроить котел бакси на экономичный режим. Настройка комнатного термостата Рассматриваем возможности экономии газа при отоплении бытовыми настенными котлами. Принцип работы комнатного термостата и видео по подключению.

Ремонт электронной платы BAXI (бакси) Мы можем с уверенностью сказать, что плата газового котла BAXI подлежит ремонту на компонентном уровне, что в конечном итоге обойдется существенно дешевле. К исключениям можно лишь отнести случаи попадания воды на плату и неисправность процессора платы, которые из нашей практики составляют менее 10%.

Технология

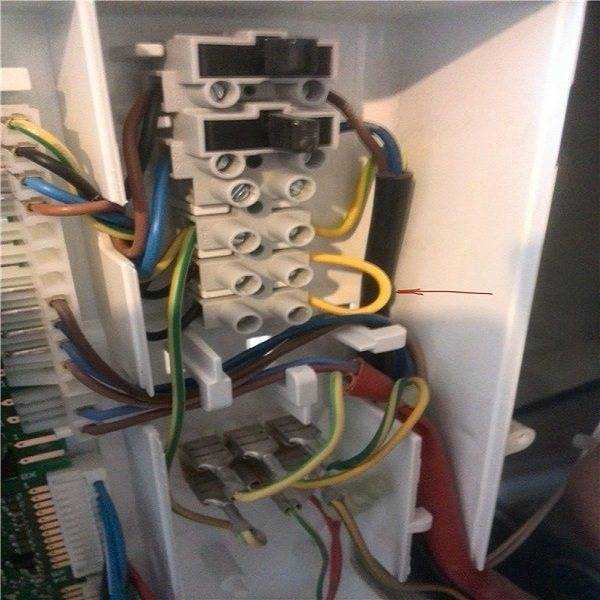

Подключение производится при отключенных котле и термостате. Согласно инструкции к обоим устройствам, в плате управления извлекается соответствующая перемычка, а к контактам подключается термостат.

Технологически этот процесс никакой сложности не представляет, но, для неподготовленного человека, опасающегося лезть в сложную электронную начинку оборудования, он может показаться невыполнимым. В таких случаях необходимо пригласить специалиста, который сможет выполнить квалифицированную установку и подключение термостата.

Обычно работу начинают от котла:

На выключенном агрегате снимают защитный кожух, чтобы получить доступ к плате управления.
Удаляют перемычку на соответствующих контактах, согласно инструкции.
Присоединяют к ним концы соединительного провода.
Провод протягивают до места установки термостата и закрепляют на стене.
Подключают сам прибор, подключают его к сети электропитания.
Производят запуск и настройку режима работы.

Принцип работы терморегулятора газового котла

Относительно простой принцип работы комнатного термостата для газового котла, отличается эффективностью и экономичностью. Автоматика газового котла использует косвенный контроль нагрева в помещениях.

Внутри отопителя установлен термомеханический датчик, с наличием вставки из металла, реагирующего на нагревание. При достижении теплоносителем установленной температуры нагрева, иголка-шток термостата, расширяется и закрывает клапан подачи газа. После остывания жидкости, проходящей через контур котла, вставка возвращается к первоначальным размерам. Газовый клапан открывается заново, горелка включается.

Работа газового котла при использовании комнатного термостата, имеет схожий принцип и некоторые существенные отличия:

Термочувствительный элемент устанавливается не в котле, а в блоке выносного термостата. В моделях премиум – класса, данную функцию выполняет электронный микродатчик.

При достижении заданной температуры, модуль замыкает электрическую сеть, воздействуя на контакты.

После замыкания электрической сети, активируется устройство на самом котле – комбинированный газовый клапан или контроллер. Сигнал переводит модуляционную горелку в режим пониженной мощности, классическое горелочное устройство, полностью выключается.

После того как температура в помещении опускается до нижних, выставленных в термостате пределах, электрическая сеть размыкается, горелка включается заново.

Не все газовые котлы отопления выпускаются с возможностью подключения комнатного термостата. В некоторых моделях, потребуется полностью заменить автоматику и газовый клапан.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Оптимальные настройки температуры для газового котла

Рекомендуем при температуре до -25 градусов тепла выставлять на газовом котле 60-65 градусов. Если за окном около нуля, тогда можно настроить на 50-55. При температуре ниже 30 градусов – смело выставляйте на котле 70 градусов.

ВАЖНО!

Многие утверждают, что при температуре котла ниже 70 градусов возможно образование конденсата. Но стоит понимать, что многие производители проектируют специальный отвод при таких случаях, что позволяет нивелировать подобный недостаток. А про воздействие высоких температур на трубы мы уже говорили. Поэтому обязательно посоветуйтесь со специалистами и прочитайте инструкцию завода-изготовителя.

Главное об газовых и электрической мощности

Все энергозависимые модели котлов постоянно во время работы расходуют электроэнергию. Без нее они просто не будут работать. В регионах, где есть перебои электроснабжения, нужно либо устанавливать энергонезависимые котлы, или использовать источники бесперебойного питания.

Если же в сети непостоянный показатель напряжения, проблему может решить стабилизатор. Он позволит защитить дорогое оборудование от скачков напряжения и избежать поломок.

На сегодня минимальная электрическая мощность газовых котлов составляет 65 кВт. Если производительность выше, то и потребление кВт будет больше. Например, двухконтурные котлы отопления потребляют заметно больше электроэнергии, но зато решают вопрос горячего водоснабжения.

Если вам важно, сколько электроэнергии потребляет газовый котел в месяц, и переплачивать вы не хотите, обратите внимание на энергозависимые котлы с высокой теплопроизводительности. Можно найти сравнительно недорогие модели на 35 кВт. А вот энергонезависимые котлы той же мощности стоят в среднем вдвое дороже

А вот энергонезависимые котлы той же мощности стоят в среднем вдвое дороже

А вот энергонезависимые котлы той же мощности стоят в среднем вдвое дороже.

Для частных домов рекомендуются следующие характеристики котлов:

теплопроизводительность – от 10 до 30 кВт;
мощность – от 65 кВт и выше;
наличие расширительного бака на 10 л. и больше;
возможность работы при слабом давлении газа и воды.

Сегодня этими характеристиками обладают многие модели производителей Beretta, Baxi, Ferolli, Aton.

Что такое электрическая мощность и как рассчитать, сколько электричества потребляет газовый котел в месяц?

Именно по потребляемой мощности вы оплачиваете счета за электроэнергию. Измеряется она в ваттах и киловаттах. Высчитать, сколько электроэнергии потребляет двухконтурный газовый котел, вы можете самостоятельно. Значение электромощности производители указывают в техдокументации

Обратите внимание, что указывают именно максимальное значение, которое на порядок выше среднего

Чтобы рассчитать, сколько потребляет настенный газовый котел электроэнергии в сутки, достаточно его электрическую мощность умножить на часы работы в сутках. Например, 120 Вт х 24 часа = 2880 Вт*ч. Чтобы узнать значение в киловаттах, разделите его на 1000. Получаем 2,88 кВт*ч. Далее достаточно умножить полученное значение на количество дней в месяце: 2,88 х 31 = 89,28 кВт*ч за месяц.

Если у вас одноконтурный котел, то расчет потребления делается только по отопительному сезону – 5-7 месяцев. Но для двухконтурных моделей нужно учитывать и потребление электричества в теплое время года. Ведь горячей водой вы будете пользоваться регулярно.

Самые активные потребители электроэнергии в отопительной системе

Есть три главных компонента, от которых зависит, сколько электроэнергии потребляет газовый котел в сутки:

Циркуляционный насос. В зависимости от модели, объема теплоносителя и других параметров он способен потреблять до 200 ватт электроэнергии за час работы. При этом ему требуется соблюдение хороших параметров напряжения. Если напряжение «скачет» или слабое, это приводит к сбоям. Насос может начать шуметь или вовсе сломаться.
Защитная автоматика. Электричества ей нужно мало – не более 30 Вт. Однако если в электросети часто наблюдаются перепады, автоматика тоже может сломаться. В частности, ломается контролер, из-за чего котел просто выключается.
Горелки. Им для нормальной работы необходим розжиг. Горелкам также требуется электроэнергия. А если есть какие-либо нарушения параметров электросети, это приводит к нестабильной работе системы.

Для достижения стабильного напряжения, соответствующего принятым стандартам, а также преобразования постоянного тока из аккумулятора в переменный используются источники бесперебойного питания. ИБП обеспечивает бесперебойную и частично автономную работу системы при скачках или отключении электросети. Но они, естественно, тоже потребляют энергию, что нужно учитывать при расчетах.

Существующие виды

Классификация по способу измерения температуры

термопары – самые первые и высокоточные датчики, но точность их показаний довольно трудно снять и интерпретировать в программу автоматики. Их действие основано на взаимодействии двух разных металлов, спаянных между собой. При их нагревании возникает слабый электрический ток;
терморезисторы – более простые в интерпретации и точные датчики, действие которых основано на увеличении сопротивления термочувствительных материалов при росте температуры внешней среды;
манометрические датчики – их действие основано на расширении термочувствительной жидкости или газа при нагреве, что в создает определенное давление в закрытом объеме;
цифровые – это современные сенсоры (цифровые термометры), работающие по принципу вычисления и преобразования. Отличаются высокой точностью (до 0,5°C) и большим диапазоном измеряемых температур (от -55°C). Известные примеры – DS18B20, LM75A.

Установленный на стену уличный датчик температуры в защитном корпусе.

Классификация по способу размещения

накладные – прикладываются к трубам, радиаторами или системе водяных теплых полов;
погружные – погружаются в теплоноситель, например, опять таки, в системе водяных теплых полов;
комнатные – слабозащищенные от внешних воздействий, имеющие небольшой диапазон измеряемых температур поэтому предназначенные для измерения воздуха исключительно в помещении;
уличные – устойчивые к несильным механическим воздействиям и влаге, часто дополнительно защищенные корпусом, имеют более высокий диапазон измеряемых температур.

Заключение

Тщательность и качество настройки котлов Бакси обеспечивают эффективность и долговечность работы оборудования и всей системы обогрева в целом.

Работа котла во многом зависит от режима подачи газа и заданного диапазона температур, которые, в свою очередь, выбираются исходя из климатических особенностей региона и величины теплопотерь помещения.

Основным условием является аккуратность выполнения регулировок, отсутствие частого и неквалифицированного вмешательства в работу агрегата.

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

Грамотно выполненная настройка обеспечить долговечность оборудования и комфортный микроклимат в помещении.

Меню вывода информации о работе котла Baxi на дисплей

На дисплее котла Baxi, в информационном меню, обозначение первой строки А00 попеременно сменяется значением параметра этой строки — 35 ºС .

Для вывода меню информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 6 сек кнопку «i».

Функция «INFO» активируется и на дисплее появляется обозначение первой строки информационного меню «А00», которая сменяется отображением параметра — температуры на подаче котла.

Для перемещения по строкам информационного меню нажимают на кнопки (кран +/-).

Строка A00: действующее значение (ºС) температуры горячей бытовой воды (система ГВС);

Строка А01: значение (ºС) температуры на улице (при подсоединенном датчике уличной температуры);

Строка А02: Мгновенная величина (%) сигнала управления газовым клапаном;

Строка А03: значение (%) мощности (MAX R);

Строка А04: заданное значение (ºС) температуры на подаче в систему отопления;

Строка А05: действующее значение (ºС) температуры воды на подаче в систему отопления;

Строка А06: заданное значение (ºС) температуры горячей бытовой воды;

Строка А07: значение % уровня пламени (0 – 100%);

Строка А08: текущее значение (л/мин х 10) расхода горячей бытовой воды;

Строка А09: последняя ошибка, обнаруженная в работе котла.

Функция “INFO” остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не менее 5 сек кнопку «i» или отключить электропитание котла.
