Для чего нужен мауэрлат и что это такое?

Какой материал можно выбрать под мауэрлат?

Популярные материалы:

• Дерево, а конкретно — брус;
• Металл;
• Балка двутавровая;
• Швеллер.

Рассмотрим разные варианты.

Брус

Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):

1. 10х10.
2. 15х15.
3. 10х15
4. 8х18.
5. 20х20

Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.

Когда выбираете древесину

Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины.
Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают

Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.

Доски, которые скреплены

Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.

Трубы из стали

Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.

Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:

• Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы;
• Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
• Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
• В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.

Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

• Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
• Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Материалы для мауэрлата

Для изготовления мауэрлата можно использовать различные материалы, включая доску размером 50х150 мм. Такой материал является достаточно прочным и долговечным, что позволяет использовать его для строительных целей.

Однако, помимо доски 50х150 мм, существуют и другие подходящие материалы для изготовления мауэрлата. Вот некоторые из них:

• Брус размером 50х150 мм. Брус обладает высокой прочностью и устойчивостью к внешним воздействиям, поэтому хорошо подходит для создания мауэрлата.
• Металлическая полоса толщиной 3-5 мм. Такой материал обладает высокой прочностью и устойчивостью к коррозии, что делает его идеальным для использования в строительстве.
• Бетонные блоки размером 50х150 мм. Блоки из бетона также могут быть использованы для создания мауэрлата, однако их применение требует дополнительного крепежа и усиления.

Выбор материала для мауэрлата зависит от множества факторов, включая требования к прочности, внешние условия эксплуатации и доступность материалов. При выборе следует учитывать все эти факторы и выбирать наиболее подходящий вариант.

Критерии для расчета мауэрлата

Чтобы маточные балки действительно надежно справлялись со своей основной функцией, важно выполнить данный элемент по всем правилам и с соблюдением предписанных технологий. Определять размеры мауэрлата стоит с учетом 5 основных критериев

1. Параметры дома, конкретно периметр и его площадь.
2. Используемые материалы для стен строения, стропил и финишного покрытия кровли.
3. Наличие мансардного этажа.
4. Климатические особенности региона.
5. Тип конструкции крыши.

При этом именно от вида кровельной системы во многом будут зависеть параметры мауэрлата. Конструкция крыши может иметь самые различные разновидности, вот лишь наиболее популярные:

• кровля со скатами – одно-, двух, четырехскатная и так далее;
• шатровые или куполообразные крыши;
• вальмовая и полувальмовая;
• плоские конструкции;
• крестообразная или ломанная.

В зависимости от конкретного типа будет меняться и расчет мауэрлата, соответственно изменятся основные значения этого элемента. Чтобы понять, как произвести расчет, стоит воспользоваться специальными формулами.

Формула для расчета

При замере мауэрлата сначала следует измерить длину и окружность. Необходимо измерить верхнюю часть балки. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула расчета этих показателей:

м = рВ

• r — плотность дерева;
• V – объем мауэрлата;
• м – как нетрудно догадаться, представляет собой массу деревянного бруса.

Объем мауэрлата рассчитывается по следующей формуле:

В=SL

• S — сечение деревянного бруса;
• L — длина или окружность.

1. Вне зависимости от габаритов мауэрлата, самое главное расположить его на расстоянии не менее 5 см от внешнего края стены.
2. В большинстве случаев подойдет антисептированный брус из лиственных пород сечением 100×150 мм.
3. Деревянные балки необходимо выложить по всей длине стен, от одного конца дома до другого.
4. Далее следует произвести необходимые замеры, следя за тем, чтобы расстояние между брусками было ровным по всей длине установки.

Также при расчете параметров мауэрлата следует учитывать объем конструкции крыши, массу стропильной системы.

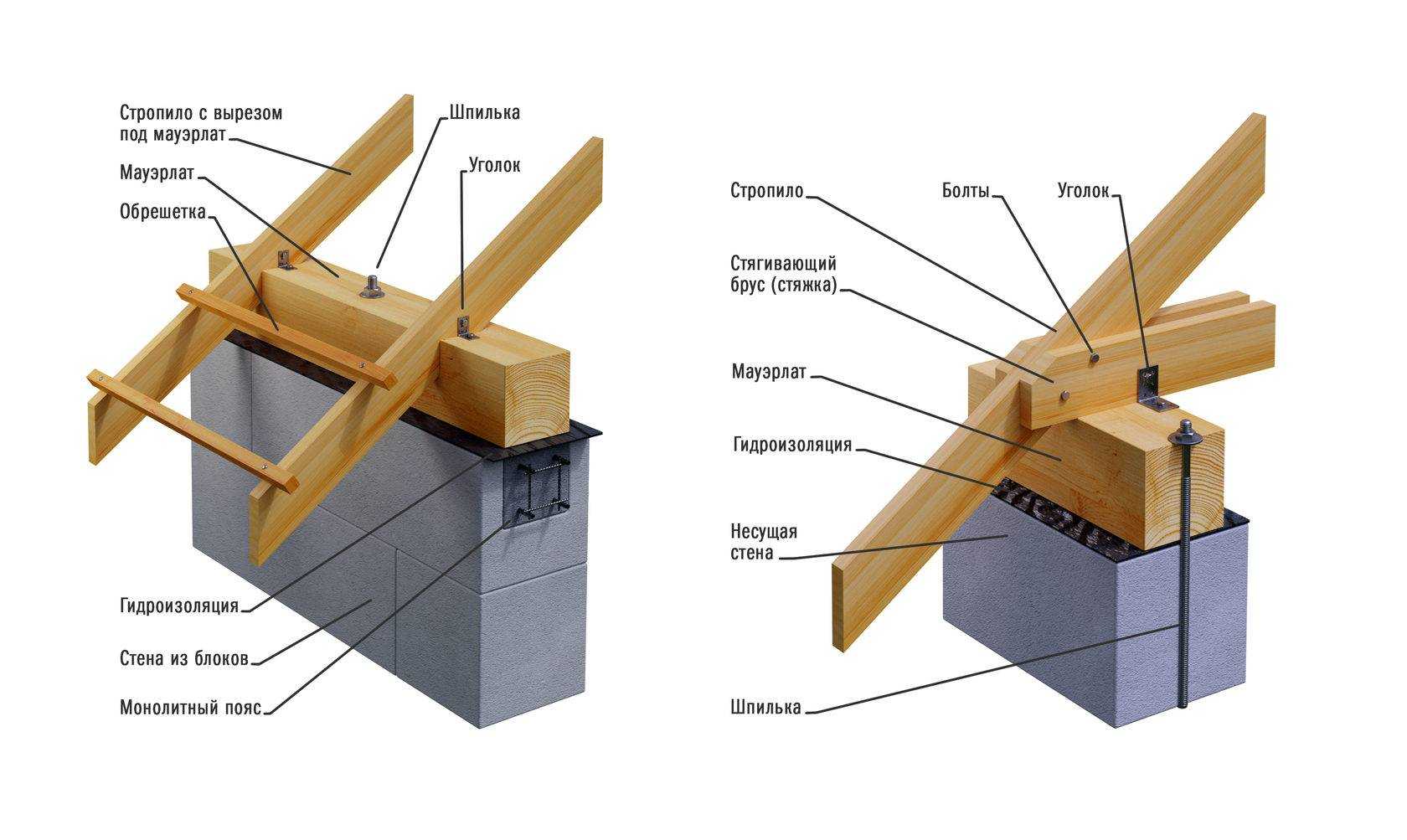

Крепление стропильной системы к мауэрлату

При монтаже стропил на мауэрлат используют жесткий и плавающий методы монтажа. Второй предпочтительнее, когда несущие конструкции могут давать усадку (например, при установке на деревянный сруб).

Жесткий монтаж

При жестком монтаже:

1. В стропильной ноге делают прямоугольный вырез (пятку).
2. Надевают ее на мауэрлат.
3. Выполняют крепление уголками с обеих сторон ноги. При этом для стропильной ноги не рекомендуется использовать шурупы. Более предпочтительный вариант – ершенные гвозди.

Плавающий монтаж

При плавающей установке монтажный паз вырубают в мауэрлате, в него вкладывают стропильную ногу.

Наиболее распространенное крепление выполняют следующим образом:

1. На мауэрлат с обеих сторон от стропильной ноги монтируют уголки с проушинами.
2. В проушины вставляют пластины, которые крепят к стропилу.

В результате соединение получает некоторую свободу, которая может компенсировать деформации при усадке.

Обустройство армированного пояса

После застывания бетона на выступающие из арматуры стержни укладывается брус. Даже на самой короткой стене армопояса для крепления мауэрлата должно быть не менее четырех 12-мм брусков. При выборе шипов или проволоки пояс также должен быть выполнен с армированием.

Толщина бетона при обустройстве армопояса не может быть меньше 5 сантиметров. Как только смесь будет залита, необходимо следить, чтобы в ней не образовывались воздушные пустоты, что видно по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные свойства армопояса, и по сути на него приходится укладывать мауэрлат, который фактически является основанием кровли. Пузырьки воздуха исчезнут, если в еще не застывшем бетоне проткнуть арматурой отверстия. Через 10 – 12 дней опалубку снимают после того, как смесь затвердеет и станет прочной.

Затем нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывается рубероид.

Размеры доски для мауэрлата

Один из распространенных вариантов мауэрлата — это доска размером 50х150 мм. Эти размеры обеспечивают достаточную прочность и устойчивость конструкции при нагрузках.

Размеры доски	Преимущества	Недостатки
50х150 мм	Адекватная прочность и устойчивость	Может быть дороже других вариантов

Конечно, размеры доски для мауэрлата могут варьироваться в зависимости от требований и желаний заказчика. Однако, доска размером 50х150 мм является оптимальным вариантом, который в большинстве случаев будет достаточным.

Если вам нужен мауэрлат для строительных или укрепительных работ, рекомендуется обратиться к специалистам, которые помогут выбрать оптимальный размер и материал для вашей конкретной задачи.

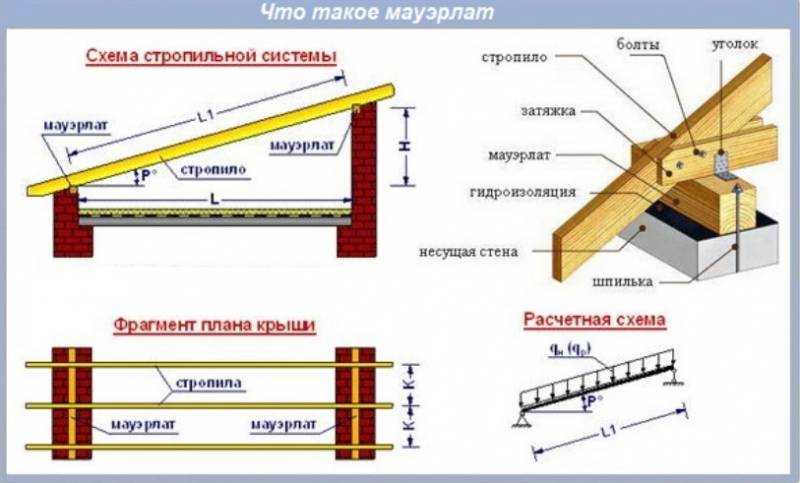

Что такое мауэрлат и зачем он нужен?

Мауэрлат представляет собой деревянный брус, который укладывается на внутреннюю поверхность наружной стены. В качестве мауэрлата можно использовать бревно, а с металлическим каркасом крыши использовать швеллер или двутавр.

Мауэрлат выполняет две функции.Во-первых, она распределяет нагрузку от стропил равномерно по всей горизонтальной поверхности стены. Во-вторых, обеспечивает связь между стропильной системой и стенами здания.Конструктивный элемент обеспечивает пространственную жесткость всей стропильной системы, связывает между собой стропила.

Мауэрлат может быть нескольких видов:

1. цельный деревянный брус сечением не менее 100 х 100 миллиметров;
2. деревянная пластина, усиленная в местах опоры стропил дополнительной накладкой;
3. прерывистый мауэрлат, брус укладывается только непосредственно на точки опоры стропил с припусками.

Мауэрлат необходим в домах, построенных из мелких материалов, таких как кирпич, керамический камень, бетонные блоки. В домах из бревна или бруса мауэрлат может быть последним элементом стены, который должен быть прочно прикреплен к предыдущим.

В каркасных домах этот элемент не нужен.

Кирпичная стена и дерево имеют разную теплопроводность и, как следствие, разную температуру. На стыке может образовываться конденсат, вызывающий гниение древесины. Во избежание этого необходима гидроизоляция, между мауэрлатом и стеной предусмотрен промежуточный слой из рубероида – , линокрома или других гидроизоляционных материалов.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

• 100х100 мм;
• 100х150 мм;
• 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

• форма и площадь покрываемого крышей здания;
• тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
• материал и вес стропильной системы и кровельного покрытия;
• наличие либо отсутствие мансардного этажа в доме;
• расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

• висячие стропила с использованием затяжек;
• наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

• висячие стропила без затяжек;
• наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

• (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
• (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Что такое мауэрлат

Эта деталь крыши представляет собой деревянный брус, являющийся своего рода основанием кровельной конструкции, ее опорой. Он связывает каркас строения с его кровлей, распределяя нагрузку от веса крыши на все строение максимально точно и придавая кровельной конструкции жесткость.

Кроме того, с его помощью выполняется привязка кровли к стенам дома. Этот момент наиболее важен для регионов с сильными ветрами. Сцепление, которое обеспечивает мауэрлат, послужит удерживающим фактором.

В каркасных домах, а также брусовых или бревенчатых в этом качестве выступает верхний брус. Поэтому в этих случаях нет нужды в нем как в отдельном элементе кровельной конструкции.

Материалом для мауэрлата служат как лиственные, так и хвойные породы дерева. Из них изготавливаются брусья, имеющие сечение 150х150 мм, 100х150 мм или 150х80 мм. Допустимо использование бревен диаметром 180 мм. Но в этом случае бревно должно быть очищено полностью от коры и с одной стороны подпилено. Это необходимо для плотного контакта материала с верхней частью стены.

Брусья укладываются в раму по всему периметру строения на верхней части стены, на одном уровне с ее внутренней поверхностью. Каждая балка соединяется с соседней, обеспечивая крепкую конструкцию. Для большей надежности в углах крепятся скобы или металлические пластины.

Для предотвращения процесса гниения материал обрабатывается антисептиками. Кроме того, при укладке с нижней стороны он изолируется водонепроницаемым материалом.

Если каркас кровли изготовлен из металла, в качестве мауэрлата выступает жесткая двутавровая балка или металлический швеллер. Но при строительстве частного дома каркас выполняется, как правило, из дерева.

Укладывается мауэрлат сплошными брусьями на балки, расположенные под стропилами. Но если расстояние между ногами стропил превышает 1,5 м, он укладывается сегментами.

Выбор и подготовка материалов

Для изготовления мауэрлата из доски 50х150 вам понадобятся следующие материалы:

• Доска размером 50х150 см;
• Пилка;
• Шкурка;
• Шурупы;
• Дрель;
• Отвертка;
• Шпатели;
• Кисти;
• Лак или краска.

Перед началом работы необходимо подготовить материалы:

1. Проверьте качество доски и убедитесь, что она не имеет трещин, гнили или иных повреждений, которые могут негативно повлиять на качество мауэрлата;
2. При необходимости обрежьте доску до нужного размера при помощи пилы. Убедитесь, что обрезанная крайняя часть выглядит аккуратно и ровно;
3. Очистите поверхность доски от пыли, грязи и старого покрытия с помощью шкурки;
4. Подготовьте все необходимые инструменты, которые понадобятся вам в процессе работы.

Специфика эксплуатации мауэрлата

Несмотря на то что в реальности стропила имеют уклон относительно горизонта, в расчетах они присутствуют как горизонтальные балки. Поэтому угол скатов кровли не имеет значения при расчете горизонтальной нагрузки. Существуют два типа мауэрлатной обвязки верхнего пояса стен:

• не принимающая распор ввиду отсутствия такового;
• принимающая распор, распределяющая его на стены.

В отсутствие распорных нагрузок условия работы мауэрлата выглядят следующим образом:

• верх стропил с двумя степенями свободы, низ с одной степенью;
• жесткое защемление или одна степень свободы верхнего конца стропил в сочетании с двумя степенями свободы нижнего края (стандартные «ползуны»).

Конструктивно первый вариант будет выглядеть как верхняя горизонтальная врубка в коньковый прогон, нижнее упирание с запилом в мауэрлат. Если убрать верхнюю врубку, заменив ее простым опиранием, на выходе можно получить распор внизу конструкции, увеличивающий ее стабильность.

Безраспорные конструкции крепят проволочной скруткой к закладным анкерами. Наружный выступ стены резко увеличивает безопасность эксплуатации, является страховкой от подвижек мауэрлата, стропильной системы.

Мауэрлатная обвязка с распорными усилиями имеет несколько типовых вариантов:

• по периметру стен создается жесткая рама, крепящаяся в закладные пробки скобами либо анкерами, брус сращивается в прируб, элементы фиксируются саморезами;
• периметр заливается ж/б поясом с установленными анкерами, учитывается толщина бруса.

Первая технология чаще используется для кирпичных коттеджей, вторая применяется в стенах из пено- газобетона. В редких случаях вместо цельной конструкции по периметру стен могут использоваться периодические вкладыши мауэрлата под отдельными стропилами. Однако это повышает бюджет строительства в связи с увеличением количества крепежа (анкеры либо скобы).

Брус выбирается в соответствии с использующимся проектом, типовым решением. Усиление/смена конструкций в этом случае происходит по рабочим чертежам. Все элементы крыши пропитываются антисептиками, антипиренами либо комбинированной защитой для древесины. После монтажа их рекомендуется покрывать огнезащитными составами в соответствии с эксплуатационными условиями.

При монтаже мауэрлата в кирпичную/блочную кладку поверх бетонной стяжки верхнего пояса стен необходимо обеспечить гидроизоляцию пиломатериала. Для этого могут применяться пленки, мембраны, куски рубероида, пергамина. При прохождении дымоходов вблизи мауэрлата коробка разделки, засыпаемая негорючими материалами (песок, керамзит, базальтовая вата) может крепиться непосредственно к брусу.

Или любая другая) современного частного дома начинается с мауэрлата. Мауэрлат для крыши

– это основа, брус, который закрепляют по периметру верха наружных стен. Он служит для равномерного распределения временных и постоянных нагрузок от кровельной системы на стены и обеспечивает жесткость кровли, «привязывает» ее к несущим стенам.

Некоторые строители предпочитают укладывать мауэрлат непосредственно под места расположения стропил, или обходятся без него, но оба варианта не правильны, так как теряется прочность и жесткость конструкции крыши. далее в нашей статье, мы постараемся рассказать, что такое мауэрлат для крыши и рассмотрим как же происходит крепление мауэрлата к стене
здания.

3 ноября, понедельник, день первый.

Так выглядит место под строительство. Сарай – веранда будет пристроен к западной стене дома.

Для начала освобождаем место в обшивке дома для балки, на которую будут опираться стропила.

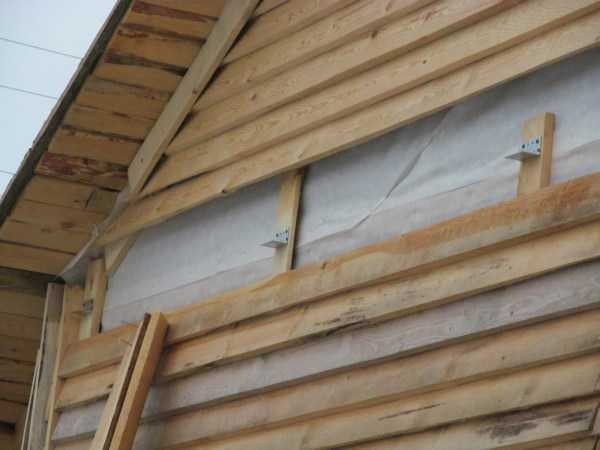

Балку крепим на уголки, которые в свою очередь прикручиваем к верхней обвязке дома.

К нижней обвязке дома прикручиваем держатели для бруса.

Вначале планировался сарай размером 2,5х6 м, но мне показалось, что он будет маловат, поэтому расширил его до 2,8х6 м. На углах рою ямы до глины. Мне повезло с погодой, на улице было –1 и земля не успела промерзнуть.

В воскресенье я заехал на строй базу и купил кирпич, пластиковую тротуарную плитку 33х33 и рубероид.

Итак, ноу хау! Как сложен мой фундамент. На дно ямы кладем тротуарную плитку, а на нее просто кладем кирпич.

Сразу отмечу – такой вариант кладки – временный. Летом я разгружу сарай, подниму углы домкратом и уложу кирпич с цементом. И еще. Такой вариант уместен только тогда, когда часть фундамента статична, поскольку такой фундамент малость покачивает.

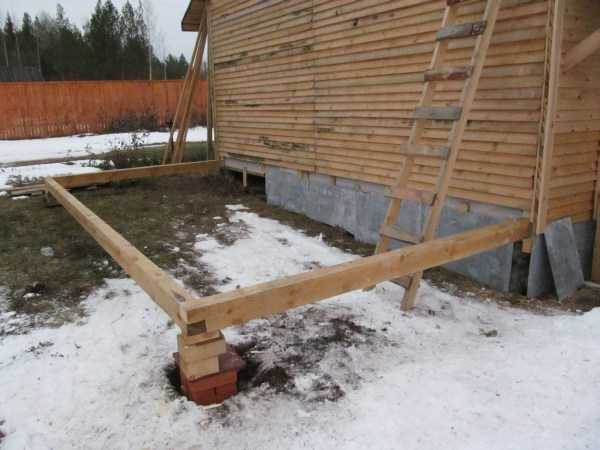

На углы кладем обвязку — балку 150х100. Крепим ее к дому.

Поскольку веранда будет летняя, заморачиваться с утеплением я не буду. Пол положу сразу на балки и лаги. Лаги — доска 150х50.

Какой толщины должен быть мауэрлат

Размеры сечения брусьев определяются следующими факторами:

Длина линии — это измерение от внешней стороны поддерживающей стеновой линии до центральной линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя ногами и длиной линии для гипотенузы. Обрамление базовой двускатной крыши основано на прямоугольном треугольнике, а различные элементы каркаса крыши соответствуют треугольнику. Подъем или высота крыши на ее вершине — это высота треугольника; пробег, или половина пролета здания, является основой треугольника; и длина линии, измерение от вершины крыши до стены здания, является гипотенузой.

1. Величиной периметра дома, а также его этажностью и конструктивными особенностями (например, предполагается в дома мансарда или нет).
2. Выбранным материалом для кровли.
3. Высотой и формой стропильных элементов.
4. Климатическими условиями района строительства.

Минимальная толщина брусьев принимается для покрытий из ондулина, а максимальная – для профилированного настила.

Из чего изготавливают мауэрлат

Вам также необходимо знать желаемый шаг крыши. Шаг — это наклон или угол от настенной плиты до линии гребня крыши. Шаг может сильно варьироваться, от мелкой наклонности до очень крутой высоты

Правильный шаг имеет важное значение. Во многих случаях определенный шаг может быть необходим или даже необходим местным кодам

Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое должно быть применено к крыше. Для тех, кто находится в северных частях страны, 8 в 12 шагах или более, обычно используется для предотвращения чрезмерных снежных нагрузок с крыши.

Например, для классической двухскатной крыши
расчёт параметров мауэрлата производится в такой последовательности:

• Устанавливается ширина бруса – для одноэтажных зданий с малым уклоном ската обычно принимают брус сечением 100×100 мм, в остальных случаях 150×150 мм;
• По известной площади поперечного сечения и длине периметра устанавливается масса брусьев;
• На расстоянии 400…500 мм в сечении мауэрлата должны быть прорублены пазы под стропильные стойки. Их сечение должно быть таким, чтобы глубина пазов составляла не менее 50…60% от толщины бруса. Указанные значения шага могут корректироваться, для обеспечения равномерности взаимного расположения стоек.

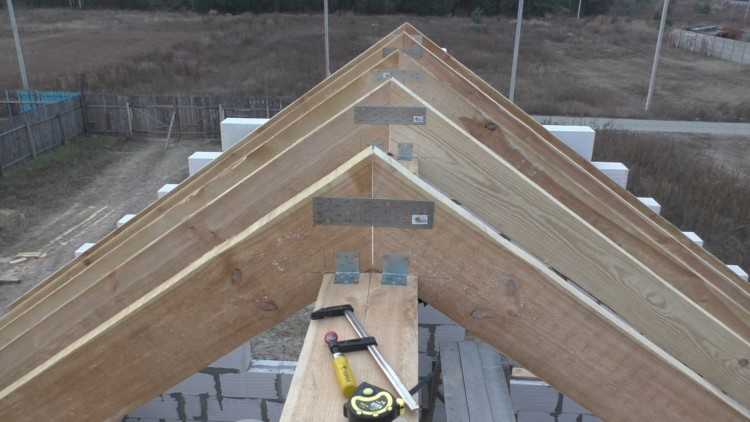

Крепление стропил

Закрепить стропила можно двумя способами – жестким и скользящим.

Древесина под воздействием влаги и высоких температур может расширяться, чтобы компенсировать эти изменения, применяют шарнирное или скользящее соединение. Один из элементов конструкции в этом случае может свободно перемещаться. Используется для наслонных и висячих стропил. Можно сделать закрытым или открытым.

1. закрытое соединение

   производится с помощью уголков, прикрепленных к мауэрлату с двух сторон. Каждый угол имеет проушину, в которой к стропилам с обеих сторон крепится пластина.

2. открытое соединение отличается от закрытого только тем, что вместо проушины для крепления пластины уголок имеет изгиб в верхней части вертикальной полки.

Навесное крепление идеально подходит для деревянных домов, которые могут давать усадку в процессе эксплуатации. Для кирпичных и бетонных конструкций можно использовать жесткое крепление.

Жесткое крепление мауэрлата осуществляется комбинированной стропильной системой, включающей элементы как наслонных, так и висячих стропил. Все элементы связаны и не имеют возможности перемещаться относительно друг друга.

Крепление осуществляется врубкой с последующим креплением стропильных ног уголками или специальными креплениями ЛК. Детали прикручиваются саморезами.

1. крепление уголками происходит с двух сторон и обеспечивает необходимую жесткость;
2. крепление уголками без пятен Такие детали имеют более высокие полки и требуют большего количества саморезов. Стропильная нога опирается на мауэрлат сверху без врезки;
3. Детали ЛК выпускаются различных размеров, что позволяет подобрать их под нужную толщину бруса или доски. Независимо от размера толщина крепления составляет 2 миллиметра. Такое крепление обеспечивает максимальную надежность и жесткость конструкции;
4. установка проставок между двумя досками избавляет от необходимости в дополнительных металлических креплениях. Этот способ подходит в тех случаях, когда можно обеспечить требуемый уклон на крыше, всего лишь немного приподняв стропило над мауэрлатом. В этом случае две доски устанавливаются вертикально на мауэрлат с обеих сторон стропил. Элементы можно скрепить между собой гвоздями или металлическими шпильками.

Прикрепленные к мауэрлату, к лагам перекрытия, стропила дополнительно соединяют со стеной при помощи скрутки из стальной проволоки, которая фиксируется ершом в кладке. Такое мероприятие должно проводиться хотя бы через одну опору барьера.

Виды крыш

В настоящее время для жилых домов и хозяйственных построек используется около десяти различных видов крыш. Некоторые из них более привычны для нас, другие встречаются очень редко. Основными вариантами конструкций являются.

Скатные крыши, изготавливаемые с использованием прямых стропильных систем:

• односкатные;
• двухскатные;
• четырехскатные – вальмовые и полувальмовые (с коньком) и шатровые (без конька);
• многощипцовые:
• конические.

Скатные крыши с криволинейными стропилами:

• полукруглые;
• полусферические.

Практически все виды крыш имеют в своей основе специальные детали, обеспечивающие кровле необходимую прочность и придающие ей желаемую форму. Речь идет о стропилах.

Материалы

Для устройства мауэрлата применяется несколько способов. Согласно общим правилам, элемент изготавливается из материала, применяемого для стропильной системы.

Возможны варианты:

Брус.

В зависимости от массы перекрытия на мауэрлат идёт брус размеров 100 × 100, 100 × 150, 150 × 150 или 80 × 180. Длина подбирается соразмерно стенам. Учитывая специфику применения, пиломатериал должен быть первого сорта, без трещин и следов гниения. Присутствие сучков допускается при условии, что их диаметр не превышает 2/3 ширины торца. Брус можно заменить оцилиндрованным бревном, но такой вариант несколько усложнит выполнение монтажных работ. Одну сторону придётся срезать, чтобы обеспечить максимально плотное прилегание к стене, а сделать это без специального оборудования практически невозможно.

Доски.

Используется качественная обрезная доска с рекомендованным сечением 50 × 150 мм. Чтобы обеспечить надёжную фиксацию, доски укладываются двумя рядами. Такой вариант обычно используется для каркасных строений, где не предполагается фундаментальная кровля, следовательно, и большие нагрузки на несущие конструкции.

Металл.

Достаточно редкий вариант для жилых домов, но часто встречающийся при возведении хозяйственных построек: гаражей, мастерских или ангаров. Функцию мауэрлата выполняет швеллер с Н-образным или П-образным сечением. В зависимости от типа кровли и стропил используются металлоизделия № 10–14.

Как сделать мауэрлат своими силами

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов. После укладки мауэрлата нужно закрепить на нем стропильную конструкцию

После укладки мауэрлата нужно закрепить на нем стропильную конструкцию

Рассмотрим последовательность операций по установке мауэрлата из квадратного деревянного бруса:

1. Произвести тщательную очистку верхней плоскости несущих стен от наплывов мусора и раствора.
2. Добавьте двойной гидроизоляционный слой из полиэтиленовой пленки или рубероида.
3. Разрежьте опорную балку на заготовки, общая длина которых соответствует периметру коробки.
4. Вырежьте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
5. Нанесите на поверхность дерева антисептический состав и обработайте огнезащитной пропиткой.
6. Отметьте места крепления стропил с помощью рулетки или шаблона в виде обычной доски.
7. Просверлите отверстия в балке и убедитесь, что они перпендикулярны основанию.
8. Соедините балки с опорной рамой с помощью резьбовых соединений, косого среза или саморезов.
9. Усилить перпендикулярные балки металлическими пластинами или специальными скобами.
10. Прикрепите лист крыши к верхнему слою основных стен, используя метод крепления по вашему выбору.
11. С помощью уровня проверьте правильность расположения опорной конструкции и отсутствие перекосов.

При необходимости можно использовать подушки для устранения небольших перекосов. Прикрепить стропильные балки к надежно закрепленному мауэрлату несложно любым из понравившихся способов.

Установка

Для начала необходимо приготовить брус с нужным сечением и гидроизоляционный материал. Также понадобится следующий набор инструментов:

1. Разводной ключ.
2. Молоток.
3. Гвозди.
4. Болты.
5. Строительный уровень.

Прежде чем крепить мауэрлат необходимо подготовить поверхность стены. Ее надо очистить от грязи и всего лишнего. Далее между брусом и стеной нужно положить любой материал, обладающий гидроизоляционными свойствами – полиэтилен, рубероид и пр. Желательно уложить его в два слоя. Это защитит древесину от гниения.

Этот элемент кровли укладывается под стропилами на одном уровне с внутренней поверхностью стены. С внешней стороны укладывается ряд кирпича для упрочнения конструкции.

Определение размеров

Размеры мауэрлата включают в себя сечение, толщину и длину. Определяющим моментом в расчете является тип кровли.

Но, кроме того, необходимо учесть еще несколько параметров:

1. Площадь дома и его периметр.
2. Материал для покрытия кровли.
3. Объем кровельной конструкции.
4. Материал, из которого изготовлена несущая конструкция, а также ее форма и вес.
5. Климатические и погодные условия.
6. Тип и назначение чердачного помещения.

Более точный расчет массы бруса вычисляется по формуле: m = rV.

1. r – плотность дерева.
2. V – объем мауэрлата.

В свою очередь, для вычисления объема применяется формула: V=SL

1. S – сечение бруса.
2. L – его длина, которая измеряется непосредственно перед расчетом.

Для того чтобы произвести замер, нужно выложить балки вдоль стен по всей их длине.
