Конек на крышу: размеры, расчет высоты и монтаж

Размер листа

При выборе профнастила следует обращать внимание на его размеры. В характеристиках указывается фактическая и рабочая ширина

Последний показатель обозначает полезную площадь с учетом нахлеста. Длина варьируется от 500 до 14000 мм. Наиболее распространенный вариант для кровли – 2000 и 2500 мм

В характеристиках указывается фактическая и рабочая ширина. Последний показатель обозначает полезную площадь с учетом нахлеста. Длина варьируется от 500 до 14000 мм. Наиболее распространенный вариант для кровли – 2000 и 2500 мм.

Размеры листов должны соответствовать ГОСТу. Подобрать нужный лист шифера можно с помощью таблицы 1.

Таблица 1. Размеры металлического шифера

Наименование	Общая длина, мм	Ширина, мм	Толщина, мм	Вес 1 м кв
Лист 1	2000	1200	0,5…0,7	4,5…6,2
Лист 2	2000	1150	0,5…0,8	4,7…7,3
Лист 3	2000	1051	0,5…0,7	5,1…7,0
Лист 4	2000	1047	0,5…0,9	5,1…8,8

Чаще всего для строительства кровли используется лист 4. С его помощью можно сделать наиболее прочный навес.

При выборе профнастила для кровли следует обращать внимание на его маркировку. Например, НС – это несущее — стеновой

Его также называют универсальным. Такой вариант подойдет для монтажа кровли.

С (стеновой) отличается небольшой толщиной, поэтому использовать для крыши его не рекомендуется. А вот такой профнастил, как Н (несущий) способен выдерживать большие нагрузки. Поэтому в отдельных случаях его также можно применять для кровли.

Производители рекомендуют использовать профнастил НС35, который состоит из листа стали толщиной 0,8 мм. Такой вариант идеально подходит для укладки кровли.

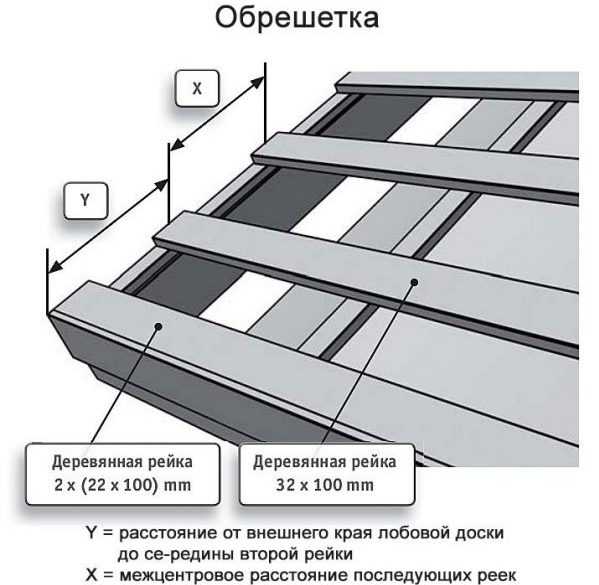

Обрешетка и контробрешетка, назначение и отличия

Обрешетка является основанием для крепления покрытия. Суммарная площадь верхней плоскости всех досок обрешетки и служит непосредственно опорой для профлиста. Поэтому чем сильнее цифра суммарной площади досок стремится к цифре площади крыши, тем выше несущая способность обрешетки (при прочих равных условиях). Именно поэтому на обрешетку применяется намного чаще доска, чем брусок. Косвенно это подтверждается и в таблице на фото 3. Там устройство кровли из профлиста по деревянной обрешетке с прозорами рекомендуется крепить гвоздем L=125 мм, а на сплошной обрешетке допускается гвоздь длиной 80 мм.

Доска обрешетки имеет, как правило, длину 6 метров. Если склон кровли более 6 метров в ширину, придется делать доску стычной. Причем нельзя делать два стыка подряд на одной стропильной ноге. Стыки должны быть вразбежку по всей карте кровли.

Традиционно на обрешетку шла доска толщиной 50 мм при ширине 100-120-150 мм. С внедрением саморезов толщина доски снизилась до 40, 30 и даже до 25 мм.

Назначение контробрешетки носит более узкий характер. Здесь главная и единственная задача- создание вентиляционного зазора (фото между гидро-ветрозащитной мембраной и металлической кровлей. На контробрешетку, как правило, пускают брусок сечением 50х50 мм. Поскольку толщина стропильных ног 50 мм, то и ширина бруска в 50 мм подходит сюда идеально. Делать брусок шире или уже нецелесообразно. Высота бруска 50 мм тоже оптимальна.

Ошибки, которые часто допускают начинающие кровельщики

Рассмотрим распространенные ошибки при монтаже металлочерепицы, которые могут снизить качественные характеристики покрытия:

Категорически запрещается осуществлять резку листов при помощи болгарки, так как это приводит к нарушению защитного покрытия и быстрому выходу кровли из строя.
Нельзя использовать для крепления листов саморезы без уплотнительных каучуковых шайб. Применение неподходящего крепежа может значительно снизить срок службы покрытия.
Монтажники должны знать, как ходить по металлочерепице, чтобы не повредить покрытие. Во-первых, нужно использовать обувь с мягкой и нескользящей подошвой. Во-вторых, наступать можно только в прогиб волны и в места расположения обрешетки.
Вкручивать саморезы для крепления к обрешетке нужно только в прогиб волны. При невыполнении этого правило невозможно добиться надежного крепления.
При строительстве обрешетки необходимо учитывать такой показатель, как шаг волны металлочерепицы. Ему должно соответствовать расстояние между досками обрешетки.
Не стоит забывать снимать защитную пленку с металлочерепицы. Через некоторое время она «прикипит» и сделать это аккуратно будет значительно сложнее.

Слуховые окна с фронтоном

Схема монтажа слухового окна

Устройство треугольной конструкции похоже на многощипцовую крышу. Скаты оконной крыши стыкуют с основными скатами с образованием разжелобков (ендов).

Схему листов рассчитывают так, чтобы учесть выход ендовы на кровельный скат. В этом месте оформляют горизонтальный замок с помощью дополнительного листа размером 450 – 500 мм. В другом варианте делают замок в месте выступа ендовы на скате.

В этих местах ставят сплошную обрешетку — добавляют еще одну доску между штатными элементами. На карнизе окна монтируют карнизную планку, а примыкающую полосу к боку окна обрезают на 200 мм выше выхода ендовы.

Выбор и установка утеплителей при монтаже двускатной крыши

Качество утеплителя можно считать высоким, если он отвечает следующим требованиям:

Водонепроницаемость. При скоплении влаги в материале возникает повышенная теплопроводимость и потеря других полезных характеристик.
Способность долго удерживать форму. Материал, подверженный быстрой деформации, проседанию, начинает сползать к низу кровли, оголяя верхнюю часть, через которую проникает холод.
Долговечность. После грамотной укладки не должно возникать необходимости в капитальном ремонте крыши еще долгое время.
Экологичность. Утепление крыш домов, в частности жилых зданий, не должно осуществляться с использованием материалов, выделяющих токсичные вещества при нагревании или другом внешнем воздействии.
Морозостойкость. Данный пункт особенно актуален для холодных регионов. Невосприимчивость к перепадам температуры – один из важнейших показателей качества.
Пожаробезопасность – материал не должен легко воспламеняться.

Утепление двускатной крыши может осуществляться тремя способами:

укладка утеплителя между стропилами;
монтаж утеплительных материалов поверх стропил;
прокладка утеплителя под стропилами.

Чаще всего можно встретить утепление, произведенное первым способом. Он самый простой и эффективный. Однако требует строгого соблюдения технологии, иначе есть риск недолговечности как самого утеплителя, так и всей кровли.

Утепляя кровлю, необходимо следовать некой очередности действий. В этом случае весь процесс будет несложным и понятным.

Для начала измеряется расстояние между стропильными ногами.
Утеплитель размечается с небольшим зазором.
Прокладывается слой гидроизоляции.
Утепляющий материал устанавливается между стропилами. Оставленные зазоры позволяют полотну плотно прилегать к каркасу и удерживаться на месте.
Утеплитель крепится по направлению снизу вверх. Стыков должно быть как можно меньше.
Материал укладывается без зазоров, просветов, иначе теплопотери будут неизбежны.
Между слоем гидроизоляционного и утеплительного материала должен быть промежуток от 2 см, так как утеплитель впоследствии расширится на 10–30 %.
Не стоит забывать о вентиляционных зазорах, необходимых для поступления воздуха и испарения конденсата, который может привести к порче утеплителя и всей стропильной системы.
Оставляемый зазор не должен быть слишком большим, так как свободный материал будет провисать.
Если провисание все-таки произошло, нужно уплотнить лист, чтобы избежать появления мостиков холода.
Поверхности теплоизоляционного материала нужно укрыть пароизоляционной пленкой.

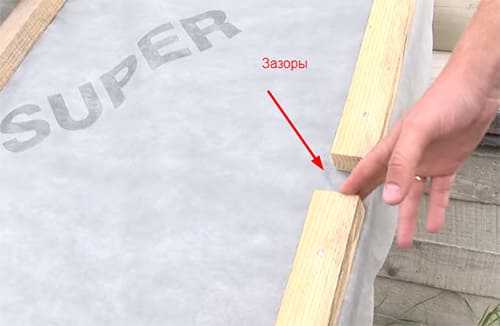

Листы теплоизоляции фиксируются деревянными брусками или планками контробрешетки, которая крепится поперек стропил. Если под крышей будет устраиваться мансарда, эти планки послужат основой для внутренней отделки.

Особенности использования

Металлический уголок является неотъемлемой составляющей верхней части шиферной кровли. Он имеет ряд особенностей, которые следует учитывать при его использовании.

Простота монтажа: Металлический уголок легко и быстро монтируется на верхней части шиферной кровли. Для этого не требуются специальные навыки или инструменты.
Устойчивость к внешним воздействиям: Металлический уголок выполнен из прочного материала, который обладает высокой устойчивостью к атмосферным воздействиям, ультрафиолетовому излучению и другим неблагоприятным факторам.
Прочность и надежность: Металлический уголок обеспечивает надежную фиксацию шифера, предотвращая его смещение и обеспечивая стабильность конструкции кровли.
Долговечность: Благодаря своей конструкции и материалу, металлический уголок обладает высокой степенью стойкости к износу, коррозии и другим повреждениям. Он сохраняет свою функциональность и внешний вид на протяжении длительного времени.

При использовании металлического уголка важно учесть его размеры, форму и цвет, чтобы он гармонично вписывался в общий облик шиферной кровли. Рекомендуется приобретать уголки у проверенных производителей и проводить установку согласно инструкции, чтобы обеспечить максимальную эффективность и долговечность конструкции кровли

Где используют дополнительные крепежи

Дополнительные крепежи устанавливают в местах стыка листов между собой. В местах примыкания кровли к дымовым трубам и слуховым окнам шаг метизов уменьшают до 20—25 см.

Схема крепления листов металочерепицы и размещения саморезов

Для ввинчивания кровельных саморезов используют шуруповерт. При использовании инструмента следят за величиной крутящего момента.

Для сведения. Наибольшую эффективность металлочерепица имеет на скатных крышах с наклоном 12° и более. Волнообразная поверхность и ребра жесткости листов задерживают снеговой покров толщиной до 1,5 метров.

При недостаточном усилии нарушается герметизация отверстий. Чрезмерное усилие приводит к проворачиванию винта в древесине и ослаблению крепления. Происходит разрушение уплотнительной прокладки и повреждение покрытия.

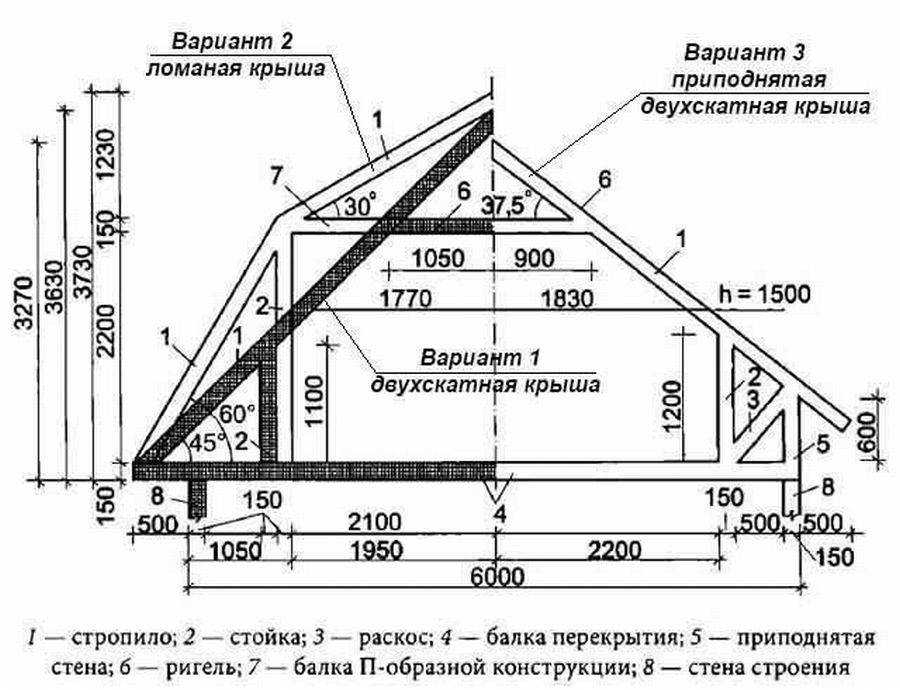

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Выбор схемы крепления металлочерепицы

Схемой крепления листов металлочерепицы саморезами называют порядок установки и зашивки материала к обрешетке. При устройстве кровли применяют следующий порядок:

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Устанавливают карнизную планку.
Вдоль карнизной планки крепят защитную сетку.
Поверх карнизной планки пришивают защитную гребенку.
По сплошной обрешетке прокладывают панели нижней ендовы.
Обустраивают скатные примыкания к стенам и выступающим конструкциям.
Монтируют кровельный материал.
Устанавливают верхние накладки ендовы.
В местах выхода наружных частей здания прикрепляют защитные фартуки.
Закрепляют торцевые планки.
Монтируют коньковые планки.
Обустраивают наружные углы.
Обшивают низ карниза защитными решетками (софитами).
Устанавливают проходные и вентиляционные элементы.
Монтируют лестницы, снегозадержатели, флюгеры, переходные мостики.

При укладке черепицы с левой стороны крыши каждый последующий лист заводят за последнюю волну предыдущего элемента.

Техника безопасности

Поскольку возведение крыш и устройство кровель происходит не на земле, здесь присутствует такой фактор опасности, как высота. Высотой считается 3 и более метра.

При работе на высоте:

Работать при ветре и атмосферных осадках нельзя.
Нельзя ничего сбрасывать вниз, особенно не глядя.
Лестницы должны быть оборудованы в своей опорной части противоскользящими устройствами.
Необходимо максимально избегать применение электроинструмента с приводом через шнур. Надо использовать электроинструмент с аккумуляторами.
Все подготовительные работы, раскрой и резку любых материалов максимально перенести вниз.
Не захламлять место работы. Всегда помнить, что на высоте место всегда ограничено и его всегда мало.
При работе нельзя двигаться спиной вперед, так как сзади может оказаться пустота.
Иметь и использовать защитные перчатки, очки и обувь.
Хождение по уложенной кровле строго по нижним волнам и в мягкой, противоскользящей обуви.
Не начинать работу без наличия на рабочем месте медицинской аптечки первой помощи.

Карнизный свес кровли из металлочерепицы

Область вдоль низа ската оформляют до того, как ставят листы металлопрофиля. Держатели для водостоков монтируют до укладки карниза так, чтобы его край совпадал с центральной линией желоба. Для установки карниза натягивают шнурок.

Правила монтажа:

карнизные планки стыкуют с перехлестом 50 – 100 мм, фиксируют саморезами с плоской шляпкой;
подшивку свеса выполняют профлистом, фасадными панелями, сайдингом, полоски материала располагают снизу перпендикулярно или вдоль стены;
торцевые части оформляют лобной доской;
для укладки карнизной планки в стропилах предусматривают углубления;
на карнизной доске есть впадины для пропуска крепежа водостоков.

Для подшивки используют обрешетку, а между деталями облицовки предусматривают вентиляционные зазоры. Карнизную доску крепят в натяжку, чтобы она не шумела при ветре.

Порядок выполнения чертежа крыши

План здания делят на прямоугольники, внутри которых наносят линии, обозначающие наружные и внутренние сопряжения скатов, коньки и ендовы.

Некоторые из них будут выходить за пределы стен, поскольку крыша обязательно должна иметь свес.

Виды спереди и сбоку выполняют, учитывая уклоны скатов.

Их задают еще на этапе проектирования дома, принимая во внимание тип строения, его назначение и выбранный кровельный материал.

Для подготовки графической части проекта кровли рекомендуется воспользоваться одной из многочисленных программ, которые предлагаются на строительных сайтах.

На плане должны быть нанесены координатные оси, проходящие в самых характерных местах.

Так проще всего будет правильно сориентировать постройку:

Сначала план дом обводят линией.
Все линии копируют на чертеж плана кровли вместе с контурами основных стен.
Над каждым прямоугольников строят изображение кровли, начиная с самого широкого.
Проекции коньков обозначают линией.
Обозначают ендовы и коньки.
На плане отмечают вентиляционные и дымовые каналы, в также наносят мансардные окна.
Ставят отметки уклонов скатов и направления водостоков.
Указывают все размеры по контурам и осям чертежа.

Отдельно выносят узлы соединения различных деталей конструкции:

коньковый узел, так называют крепление стропильных ног между собой или на балке
соединение подкосов стоек, затяжек и других подобных элементов системы
крепление стропил к мауэрлату или верхнему бревну стены

В графической части проекта также должен присутствовать эскиз крыши, он даст общие визуальные представления о конструкции, позволит оценить ее внешний вид и эстетические качества.

Когда предполагается врубка элементов, дополнительно делают чертеж с указанием ее размеров и формы.

Если вы решили подготовить самостоятельно план кровли, правила оформления чертежа помогут сделать это корректно:

Пересечение двух скатов образует конек или ендову, причем их проекция должна разделять угол прямоугольника на две равные части.
Если две линии пересечения сходятся в одной точке, то, как правило, через нее проходит и третья.
При параллельных линиях свесов им также будет параллельна линия конька, при этом ее проекция должна проходить посередине.

Чертеж плоской крыши представлен всего несколькими линиями, в то же время для скатной характерно большое число проекций ендов и коньков.

Такие кровли часто делают сложной формы, со значительным уклоном и усиленной стропильной системой.

Как нетрудно заметить, чтобы правильно подготовить план и его графическую часть, нужно обладать определенными знаниями в области строительства и инженерии, учесть все нюансы и сделать верные расчеты.

В первую очередь следует позаботиться о надежности и безопасности вашего жилища, поэтому лучше всего обратиться за помощью к квалифицированным специалистам.

Видео о чертеже четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Гидроизоляция для кровли из шифера

Для чего нужна подложка под шифер на крыше? Как и любой другой кровельный материал, асбестоцементное покрытие не может обеспечить 100% гарантию защиты древесины стропильной системы и всего подкровельного пространства от намокания. Самые уязвимые места – стыки, изломы крыши, отверстия под крепёж. К тому же асбестоцементный лист – хрупкий материал, на котором могут появляться трещины. При перепадах суточной температуры на внутренней стороне листа образуется конденсат, который также может попадать в нижние слои кровельного пирога. Поэтому такая крыша, как и другие виды кровель, обязательно нуждается в дополнительной гидроизоляционной защите.

Что класть под шифер, и нужен ли какой-либо особенный материал, как в случае с гидроизоляцией для металлочерепицы, профнастила, металлошифера? Обычно укладывают водонепроницаемый рулонный материал (гидроизоляционную плёнку или обычный рубероид) под шифер.

Гидроизоляционное рулонное полотно раскатывают горизонтальными полосами параллельно коньку с напуском между рядами 15-20 см. Водонепроницаемые плёнки раскатывают с провисанием ≈ 2 см.

Крепят гидроизоляцию к стропилам с помощью брусков контр обрешётки, на которую прибивают обрешётку.

Монтаж металлочерепицы со скрытым креплением

Для скрытия крепежных элементов используются металлочерепицу с Z-образным замком. Саморезы вкручивают через специальный паз. Листы скрепляют между собой замковым соединением. Каждый последующий элемент закрывает собой предыдущее соединение.

Для сведения. Существуют четыре основных вида металлочерепицы: Монтеррей, Супермонтеррей, Макси, Каскад. Модели отличаются формой рисунка, размерами листов и способом соединения.

Виды металлочерепицы

При скрытом соединении используются оцинкованные крепежи без дополнительного окрашивания. Использование простых саморезов позволяет сэкономить деньги.

Крыша со скрытым соединением обладает высокой герметичностью. Отсутствие выступающих крепежных элементов повышает эстетичность кровли.

При укладке металлочерепицы важно соблюдать технологию выполнения работ. Простая схема укладки позволяет выполнять работу без привлечения специалистов

Листы прикрепляют в нижнем сегменте волны в месте плотного соединения с обрешеткой. Вкручивание шурупов в верхнюю часть волны выполняют при укладке планок ендовы и нижней части полукруглых коньковых панелей.

Процесс крепления металлочерепицы скрытым креплением

Крепление к обрешетке

При укладке листов металлочерепицы не обойтись без опорного каркаса (обрешетки). Для ее изготовления понадобятся доски одного сечения, шириной примерно 120 – 140 мм. Их нужно укладывать на одинаковом расстоянии друг от друга так, чтобы прутья каркаса совпадали с шагом изогнутых рядов профильного листа.

При закреплении листа к обрешетке на крыше нужно придерживаться следующих правил:

Винты на скатах нужно крепить на расстоянии 120 – 140 мм от штамповочной границы, которая находится между верхушкой волны кровельного листа.
Если обрешетка собрана правильно, саморезы можно вкручивать в любое удобное место, где есть прокладка из дерева.
Листы металлочерепицы нужно устанавливать таким образом, чтобы между досками каркаса и ними не было промежутков и зазоров.
Крепить конструкцию следует в тени гребня листа, чтобы винты не были видны.

Порядок и технология монтажа кровли из металлочерепицы

Порядок выполнения монтажных работ зависит от вида выбранной системы. Предлагаем познакомиться с особенностями и порядком выполнения монтажных работ при устройстве холодной и тёплой кровли.

Монтаж можно выполнить своими руками

Холодная кровля

Монтажные работы выполняют в следующей последовательности:

Иллюстрация	Порядок действий
	Начиная снизу, к стропильной системе, при помощи степлера, крепят гидроизоляционный материал. Его нижний край должен заходить на капельную планку. Гидроизоляция должна провисать на 2–2,5 см. Последующие слои укладывают с нахлёстом как минимум 15 см, а место соединения герметизируется специальной лентой. Для крепления мембраны к капельнику используют нержавеющие либо оцинкованные саморезы.
	Устанавливают планки контробрешётки. Чаще всего, для этой цели используются бруски сечением 50×50 мм². Их прибивают непосредственно к элементам стропильной системы гвоздями. Между брусками оставляют зазоры, располагая их в шахматном порядке.
	К контробрешётке с заданным шагом крепится обрешётка. Используемый крепёж должен быть оцинкованным или из нержавеющей стали и втрое больше длины планок. Внахлёст укладывают листы металлочерепицы
	Устанавливают карнизную планку. Начиная снизу, монтируют металлочерепицу. Для надёжности фиксации, крепление в первом ряду выполняют в каждую волну.

Тёплая кровля

Если вы решили обустроить мансардную крышу, потребуется монтаж тёплой кровли. Подробная инструкция представлена в следующем видео:

Watch this video on YouTube

Ограждающие конструкции крыши

Кровля — верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

Фронтон — торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

Щипец (вимперг) — верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

Козырёк — мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

Свес крыши — наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

Карниз крыши — это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют — венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит — подшивная карнизная доска.

Монтаж обрешетки

Схема обрешетки металлочерепицы

Основанием контробрешетки служит стропильная система. Для стропил используют брус сечением 50×150 мм. Их располагают с шагом 60—80 см.

Перед монтажом черепицы определяют шаг контробрешетки. Для монтажа каркаса используют бруски сечением 50×40 мм.

В средней части ската шаг брусков принимают равным шагу стропил. В верхней и нижней части крыши черепица испытывает увеличенные нагрузки. В этих местах шаг контробрешетки уменьшают до 50—60 см.

Перпендикулярно рейкам контробрешетки крепят каркас основной обрешётки. Для монтажа используют обрезную доску сечением 100×25 мм либо бруски 50×50 мм. Размер шага обрешетки принимают в пределах 350—400 мм.

Порядок выполнения работ:

Установка элементов стропильной системы.
Монтаж брусков контробрешетки.
Монтаж стартовой доски по линии карнизного свеса.
Монтаж брусков или досок основной обрешетки.
Установка коньковой и торцевых планок.

Рабочие операции выполняют в указанном порядке. Нарушение последовательности влечет повышение трудоемкости и длительности строительства.

Монтаж обрешётки под металлочерепицу

Проверка правильности формы крыши

Как правило, металлочерепицей покрывают скатные крыши – двух-, четырехскатные или вальмовые. Если в качестве покрытия выбрана металлочерепица — минимальный уклон кровли должен быть не менее 14 градусов.

Для плоских кровель такой кровельный материал не подходит. Максимальный уклон, как правило, не ограничивается.

Однако следует помнить, что данные рекомендации являются общими, то есть они не учитывают климатические особенности того или иного региона.

Так, например, в северных районах страны, где выпадает много снега, уклон металлочерепицы должен быть не менее 30, а в идеале – 40-50 градусов.

В тех же районах, где снега выпадает немного, но часто бывают сильные ветры, нежелательно делать кровлю с излишне крутыми скатами.

При таких климатических условиях для покрытия кровли, также, может быть использована металлочерепица – уклон, в этом случае, лучше сделать в пределах 15-20 градусов.

Перед началом монтажа необходимо проверить горизонтальность конька и правильность формы скатов. Для этого достаточно измерить скаты по диагонали. Если будут выявлены перекосы, то необходимо использовать доборные элементы, чтобы исправить ситуацию.

Монтаж и установка

Монтаж и установка металлического уголка для верхней части шиферной кровли – это важный этап работ, который обеспечивает надежность и долговечность всей конструкции. Правильная установка уголка гарантирует ровность и прочность шифера, а также защищает его от сквозняков и внешних воздействий.

Для начала монтажа необходимо подготовить поверхность крыши, убрав с нее все лишние материалы и осуществив обрезку и выравнивание шифера.

После этого можно приступать к установке металлического уголка. Для этого необходимо выполнить следующие шаги:

Определить место установки уголка и обозначить его на верхней части шиферной кровли.
Подготовить металлический уголок, выверяя его размеры и прогибы. При необходимости можно отрегулировать размеры и форму уголка.
Установить уголок на место, контролируя его положение и горизонтальность. При необходимости можно использовать строительный уровень или лазерный уровень.
Закрепить уголок на кровле при помощи саморезов или других крепежных элементов. Расстояние между саморезами должно быть равномерным и не превышать рекомендуемого производителем значения.
Проверить качество установки, обеспечивая прочность и надежность конструкции.

После завершения монтажа и установки металлического уголка необходимо проверить всю кровлю на отсутствие дефектов и выполнять регулярный осмотр и обслуживание системы. Это позволит предотвратить возможные проблемы и сохранить качество крыши на долгие годы.

Применение и преимущества

Металлический уголок для верхней части шиферной кровли является необходимым элементом для обеспечения качественной и долговечной установки кровли. Этот элемент выполняет несколько функций, которые обеспечивают надежность и защиту всей кровельной конструкции.

Применение металлического уголка

Металлический уголок применяется для закрытия верхней части шиферной кровли. Он устанавливается на гребне кровельной конструкции и служит для защиты от проникновения влаги, снега и атмосферных осадков. Уголок также предотвращает скопление мусора и листвы на крыше, что может привести к засорам и повреждениям кровли. Кроме того, уголок придает кровле завершенный внешний вид и обеспечивает ее эстетичность.

Преимущества металлического уголка

Металлический уголок для верхней части шиферной кровли имеет ряд преимуществ, которые делают его предпочтительным выбором для монтажа кровельной конструкции:

Высокая прочность и долговечность. Металлический уголок изготавливается из качественного материала, обладает повышенной устойчивостью к механическим нагрузкам, коррозии и воздействию погодных условий.
Удобство монтажа. Уголок легко устанавливается и крепится на крышу. Он имеет гибкую форму, что позволяет легко адаптировать его под различные углы и конфигурации крыши.
Экологическая безопасность. Металлический уголок не содержит вредных веществ и не выделяет токсичных испарений, что делает его безопасным для здоровья людей и окружающей среды.
Доступная стоимость. Металлический уголок является более экономичным вариантом по сравнению с другими материалами для верхней части кровли.

Преимущества металлического уголка
Преимущество
Описание

Прочность и долговечность
Уголок изготавливается из качественного материала, обладает повышенной устойчивостью к нагрузкам и коррозии.
Удобство монтажа
Уголок легко устанавливается и крепится на крышу, имеет гибкую форму для адаптации под различные углы.
Экологическая безопасность
Уголок не содержит вредных веществ и токсичных испарений, что делает его безопасным для здоровья и окружающей среды.
Доступная стоимость
Металлический уголок является экономически выгодным вариантом для верхней части кровли.
