Правильная разметка крепления радиаторов отопления: как это сделать

Разметка радиаторов с кронштейнами

По причине того, что у радиаторов секционное устройство, это дает возможность точного определения количества секций, какие потребуются для нагрева комнаты с конкретными условиями. Информация о правильном расчете и разметке этого количества требуется к ознакомлению еще перед приобретением батарей.

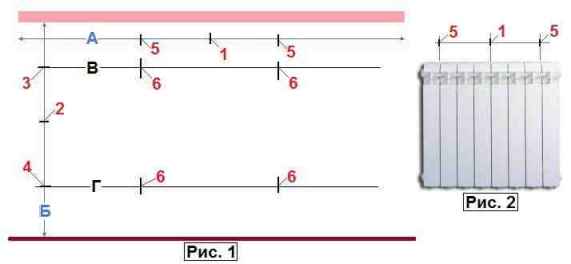

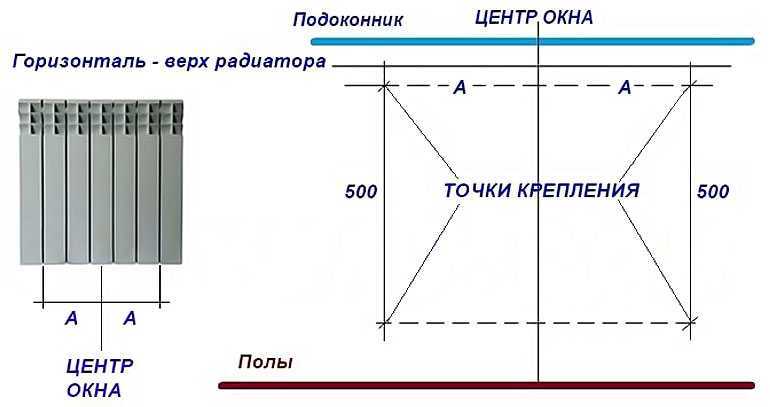

Фото схемы разметки радиаторов

При следовании правилам пошаговой установки радиаторов, то один квадратный метр площади нагревательной поверхности батареи будет оснащен одним кронштейном.

Отопительный радиатор обязан размечаться при учете таких особенностей:

Для начала производится разметка радиаторов с кронштейнами и точки установки, учитывая вышеуказанные правила.
Перед высверливанием дырок, требуется еще одна проверка всех расстояний.
В высверленные дырки производится вставление дюбелей, а затем в них производится вкручивание креплений.
При условии правильно выполненной разметки, батарея должна плотным образом лечь на все опоры, какие смонтированы и надежно опереться на все из них.
В последующих работах будет производиться подсоединение самодельной отопительной батареи к коммуникационной системе.

Проведение монтажа

Монтаж радиатора в квартире или в доме выполняют в такой последовательности:

Делают разметку своими руками и осуществляют монтаж крепления. Вторую процедуру выполняют по простой схеме: сверлят отверстия, вставляют дюбели, прикладывают кронштейны и фиксируют их шурупами. Если крепление является напольным, то его крепят к полу шурупами. Иногда его фиксируют и на нижней части стены.
Осуществляют монтаж комплектующих. В первую очередь ставят устройство, которое отводит воздух. Оно может быть как автоматическим, так и ручным. Его размещают своими руками на верхнем коллекторе напротив отверстия, к которому может подключаться вводная труба. На один из коллекторов ставят заглушку. Эти элементы устанавливают согласно схеме подключения батареи. Если диаметры коллекторов и труб являются разными, на свободные отверстия монтируют переходники.
Если система отопления квартиры является однотрубной, то надо провести монтаж байпаса — дополнительной трубы, которая соединяет вводную и выводную трубу. На концах байпаса следует установить шаровые краны.
Выполняют монтаж регулирующей и запорной арматуры. Регулирующая арматура представляет собой вентиль с термоголовкой. На данном этапе вкручивают только вентиль. Его размещают на том отверстии, к которому согласно схеме будет подключаться вводная труба. Термоголовку откладывают в сторону. Если используется такой вентиль, на выводное отверстие ставят запорный вентиль. Заменой этой пары арматуры являются шаровые краны. Запорную арматуру монтируют так: штуцеры с американками вкручивают в отверстия радиатора. А основание фиксируют на трубах. Если трубы металлические, на резьбу наматывают паклю.
Навешивают радиатор на кронштейны. Перед этим процессом и во время него снимать защитную пленку с биметаллического устройства не требуется. Она будет защищать красоту изделия до тех пор, пока продолжаются все работы, включая строительные. Единственное, что придется сделать, так это разорвать своими руками пленку в тех местах, которые будут контактировать с креплением.
Подключают своими руками входящую и выходящую трубу. Их подсоединяют в зависимости от выбранной схемы подключения. Процесс предусматривает приложение основания крана или вентиля к патрубку с американкой и затягивание американки своими руками. Подсоединение может быть другим, ведь американку имеет не каждая запорная арматура. Может быть так, что сначала к радиатору подключают запорную арматуру, а затем ее соединяют с трубами. При этом соединять могут обжимным методом, сваркой или под прессом. Об их особенностях часто рассказывается в разных видео.
Опрессовывают радиатор и всю схему отопительной системы. При этом вначале краны почти полностью закрывают. Далее постепенно открывают. Резкое открытие может вызвать гидроудар.

Характеристики биметаллических радиаторов Устройство и выбор биметаллических радиаторов Комплектующие для радиаторов отопления Выбор и монтаж кронштейнов для радиаторов

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

посередине оконного проема, допустимое отклонение — 2 см;
расстояние от радиатора до пола — 8-12 см;
до подоконника — 10-12 см;
от задней стенки до стены — 2-5 см.

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

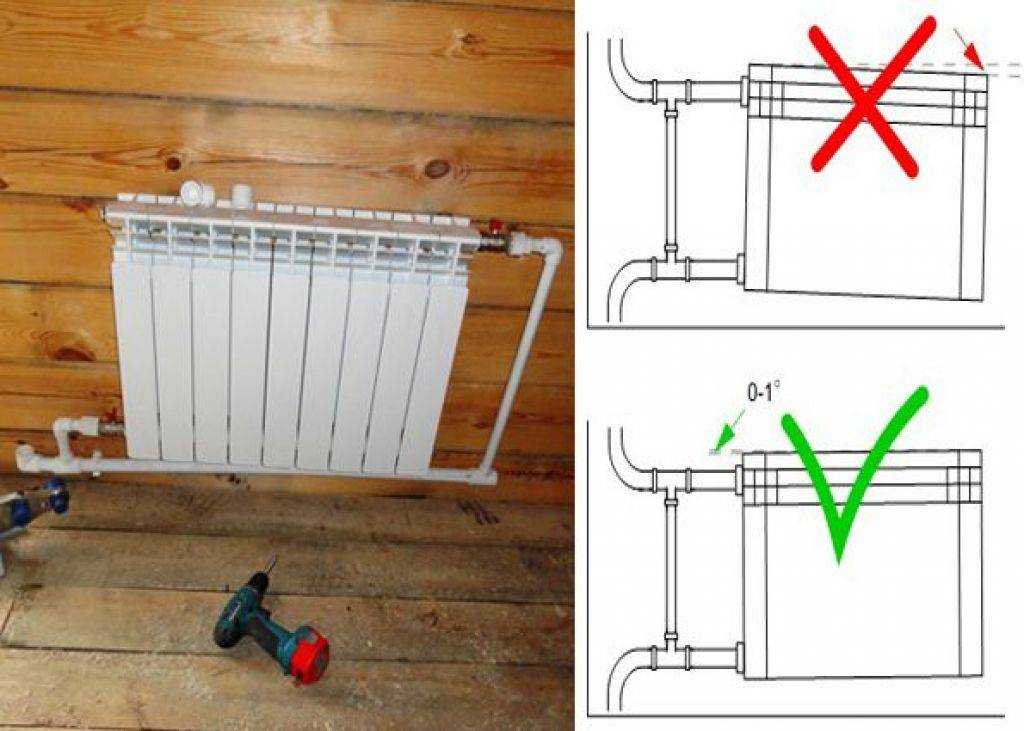

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

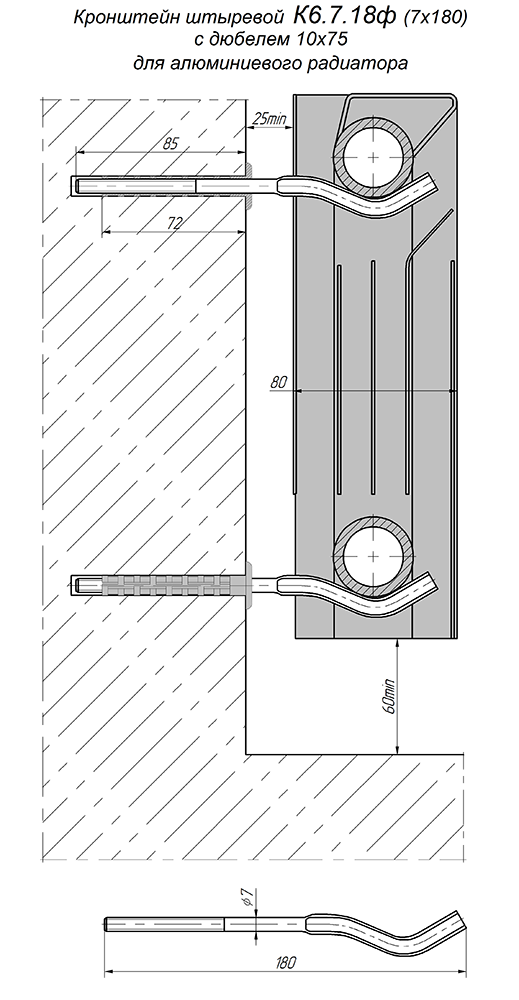

Подбор кронштейнов для радиаторов

При выборе крепежа, который будет использоваться при монтаже батарей отопления, необходимо учитывать некоторые особенности как отопительных приборов, так и помещений, в которых они будут устанавливаться. По конструкции радиаторные кронштейны могут быть рассчитаны для крепления батарей на прямых и угловых участках стен. Их форма (степень изогнутости и строение) должна соответствовать конфигурации секций батарей разного типа. Радиаторные кронштейны различаются также материалом изготовления, что напрямую влияет на предельно допустимые нагрузки:

для тяжелых чугунных конструкций крепления должны быть массивные, прочные, изготовленные из высококачественной стали;
для менее массивных алюминиевых и биметаллических изделий вполне подойдут более изящные, изготовленные из прочных легких сплавов радиаторные кронштейны.

Кронштейны для радиаторов в Москве

Все представленные в разделе «Кронштейны для радиаторов» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Кронштейны для радиаторов”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

Приведем основные нормативы:

Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм. Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер

Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи. Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности. Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм. Между подоконником и батареей также должен быть зазор – не менее 50 мм

Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель

На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу. Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению. Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.

Напольный способ крепления

К такому варианту крепления прибегают значительно реже, чем к настенному. Данный способ монтажа выбирают либо в целях надежности и безопасности (в случае с «хрупкими» стенами), либо по требованию дизайнеров. Напольные крепежные элементы представлены в виде:

фиксированных кронштейнов, иногда они снабжены пластиковой накладкой;
регулируемых устройств, также идущих иногда в комплекте с пластиковой накладкой;
комбинированных крепежей для пола;
специальных напольных кронштейнов, ширина которых составляет 80 или 100 мм.

С помощью двух напольных кронштейнов радиатор прочно крепится к основанию

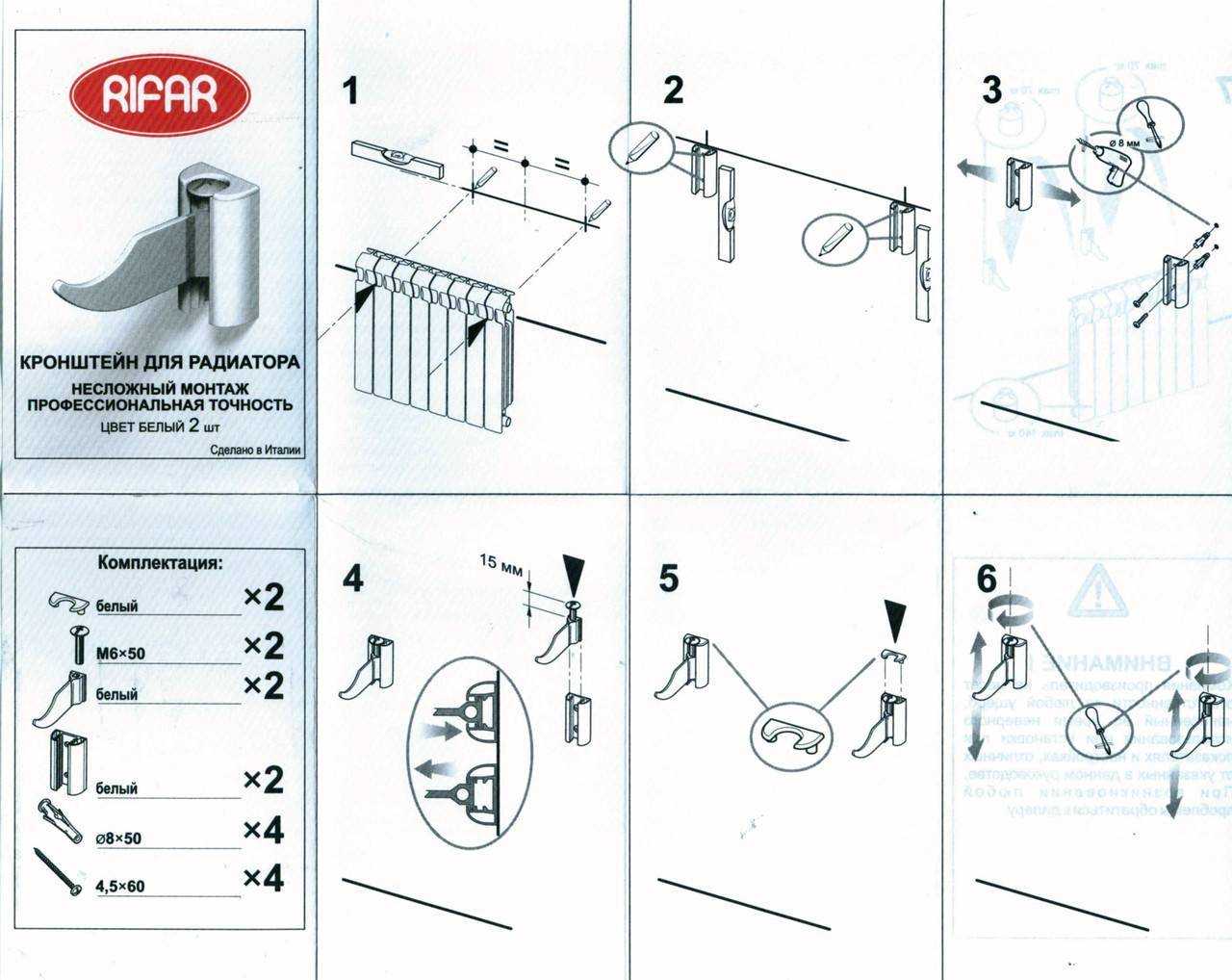

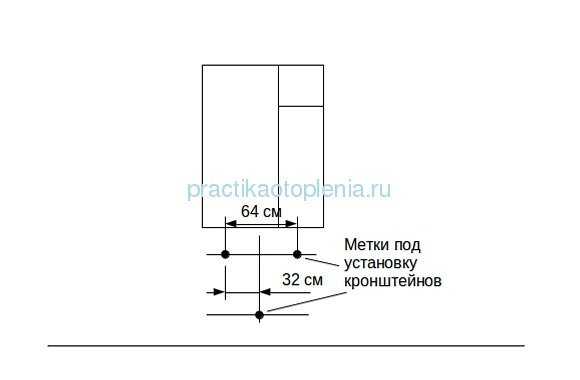

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см .
На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
Ставят радиатор вертикально. Кронштейн (его должен поддерживать своими руками помощник) должен коснуться стены.

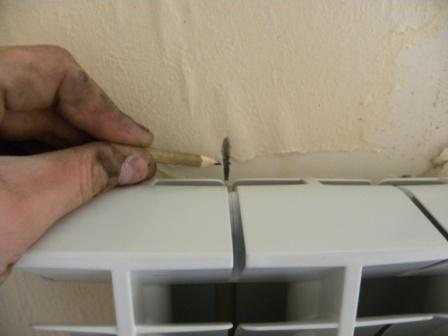

Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность стоит проверить уровнем.

Таким способом делают отметки для всех кронштейнов. Есть и другие более сложные способы. Их, а также все схемы подключения, можно увидеть в разных видео.

Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние же только предназначены для поддержки вертикальности.

Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней (конечно, учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Сколько кронштейнов нужно для установки биметаллического радиатора 12 секций?

Количество кронштейнов, необходимых для установки биметаллического радиатора, зависит от его размера и количества секций. Для радиатора 12 секций обычно требуется 6 кронштейнов, один на каждые две секции.

Кронштейны предназначены для крепления радиатора к стене и обеспечивают надежную и устойчивую установку. Они имеют специальные отверстия для крепления на стену и пазы для закрепления радиатора.

При установке биметаллического радиатора, необходимо обеспечить правильное расположение кронштейнов, чтобы радиатор был установлен горизонтально и находился на оптимальном расстоянии от пола.

Важно также правильно закрепить кронштейны на стене, учитывая тип поверхности и используя подходящие крепления. В случае, если у вас есть специфические требования или рекомендации от производителя радиатора, всегда следуйте их указаниям при выборе и установке кронштейнов

В случае, если у вас есть специфические требования или рекомендации от производителя радиатора, всегда следуйте их указаниям при выборе и установке кронштейнов.

Количество секций	Количество кронштейнов
12	6
24	12
36	18
…	…

Итак, для установки биметаллического радиатора с 12 секциями требуется 6 кронштейнов.

Главное – правильно закрепить

Надежная фиксация батареи зависит от правильно подобранных и установленных кронштейнов. Так, сегодня используются настенные и напольные фиксаторы, которые по форме и прочности учитывают все особенности нагревательного оборудования. Размеры кронштейнов для радиаторов выбираются, согласно величине секций отопительного прибора.

Конструкционный материал должен соответствовать нагрузкам, которые будут действовать на крепежный элемент на протяжении всего срока его эксплуатации. Для чугунных радиаторов подойдут чугунные литые и стальные фиксаторы усиленной конструкции. Для биметаллических и алюминиевых батарей кроме вышеперечисленных используются и угловые крепежи. Стальные радиаторы также нуждаются в усиленной фиксации. Как правильно монтировать кронштейны под радиаторы, поможет видео:

В радиаторной системе отопления нагревательные приборы традиционно устанавливают под подоконниками. В исключительных случаях проект может предусматривать иное расположение радиаторов. Для закрепления отопительных приборов в выбранных местах используют специальные кронштейны для радиаторов отопления, выпускаемые производителями в большом ассортименте. Крепеж, подходящий для алюминиевых или биметаллических приборов, не подойдет для чугунных батарей, имеющих значительный вес и солидные габариты.

Различные виды настенных и напольных крепежных элементов для отопительных приборов

Фиксируем биметаллические радиаторы

Напольный пластиковый кронштейн для биметаллических батарей.

Кронштейны для радиаторов биметаллических выбирают, исходя из габаритов оборудования, количества секций, вариантов монтажа и особенностей конструкционного материала стен. По сравнению с чугунными батареями биметаллические аналоги весят намного меньше. Подобный вид можно монтировать непосредственно на стену (кирпичную или бетонную) при помощи универсальных кронштейнов с дюбелем. Для гипсокартонной основы больше подойдет напольный вариант с регулируемой и нерегулируемой высотой (межосевое расстояние 200, 350, 500).

Если в помещении есть панорамное окно и для обогрева комнаты выбраны биметаллические батареи (Rifar, Sira, Global), то их зафиксировать в нужном положении можно при помощи либо напольного крепежа, либо стального углового изделия. Кронштейны для радиаторов биметаллических в обязательном порядке должны выполняться из стали.

Особенности монтажа

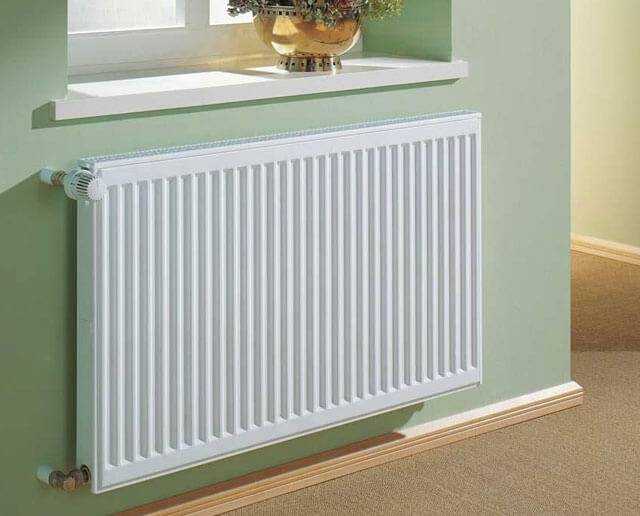

Расположение. Радиатор чаще всего устанавливается под окнами.

Особое внимание следует обратить на расстояние от радиатора до пола, окон, стены, чтобы после установки тепловая энергия уходила на обогрев воздуха в помещении. Оптимальным считается следующее расположение:

Оптимальным считается следующее расположение:

От пола – 10-15 см;
От подоконника – 6-10 см;
От стены – 3-5 см.

Примечание! Количество кронштейнов для крепления радиатора зависит от массы, размера отопительного прибора и материала из которого он выполнен. Большее количество держателей не только защищает от провисания батарею, но и увеличивает безопасность и срок службы радиатора.

На малую батарею (до 8-10 секций) устанавливается два верхних и один нижний держатель. Если число секций увеличивается – на каждый фрагмент добавляется еще один верхний и нижний кронштейн. Фрагмент батареи рассчитывается в зависимости от материала:

чугунный фрагмент равен 6-7 секциям;
фрагмент батареи из более легких материалов (алюминий, сталь) может достигать 10 секций.

Кронштейн с дюбелем. Стоимость 119 руб.

Выбор типа кронштейнов

При выборе кронштейнов для установки радиатора с 12 секциями необходимо учесть несколько ключевых факторов.

Во-первых, необходимо определить тип крепежных элементов, которые будут использованы для крепления радиатора к стене. Существует несколько основных типов кронштейнов:

Настенные кронштейны — простые и надежные кронштейны, которые фиксируют радиатор прямо на стене. Они идеально подходят для небольших помещений и не требуют дополнительного пространства для установки.
Потолочные кронштейны — крепежные элементы, которые позволяют установить радиатор под потолок. Они особенно эффективны в помещениях с низкими стенами или в случаях, когда необходимо освободить стену для другого оборудования или мебели.
Напольные кронштейны — специальные конструкции, предназначенные для установки радиатора на пол. Они часто используются для обогрева больших помещений или в случаях, когда нет возможности делать отверстия в стенах.

Во-вторых, необходимо учитывать материал, из которого изготовлены кронштейны. Он должен быть достаточно прочным, чтобы выдерживать вес радиатора с 12 секциями. Рекомендуется выбирать кронштейны из нержавеющей стали или другого прочного металла.

В-третьих, стоит обратить внимание на регулируемость кронштейнов. Идеально подходят кронштейны, которые можно регулировать по высоте и углу наклона

Это позволит настроить радиатор таким образом, чтобы обеспечить максимально эффективное распределение тепла.

В зависимости от ваших индивидуальных потребностей и характеристик помещения, выбор типа и количества кронштейнов может варьироваться. Однако учитывая вышеперечисленные факторы, вы сможете сделать правильный выбор и обеспечить надежную установку радиатора с 12 секциями.

Фиксируем стальной обогреватель

Кронштейн напольный регулируемый К 11.9.

Стальное нагревательное оборудование хотя и отличаются большим весом, но оно не такое массивное, по сравнению с чугунными аналогами. Именно потому кронштейн для стальных радиаторов (Korado) может иметь сварную конструкцию. Здесь подойдет U-образный и К-образный элемент, изготовленный из стали. Он крепится к стене и используется в том случае, если панельный отопительный прибор оснащается специальными скобами.

Перед панорамным окном актуальным будет кронштейн для стальных радиаторов напольного монтажа. Но в данном случае он должен иметь усиленную структуру. Если нагревательный прибор отличается большими размерами, то для его монтажа используется дополнительная фиксация при помощи углового кронштейна. Два типа крепежа: настенный (стержневой с дюбелем или стальной с пластиной) и напольная, регулируемая подставка пригодятся в том случае, когда конструкционный материал стены не отличается прочностью. Это может быть дерево или пористые кирпичи.
