Принцип работы однотрубной системы отопления: схемы разводки и расчеты пошаговая инструкция по монтажу

Монтаж радиаторов

Прежде чем приобретать и устанавливать отопительные приборы для своего жилища, хозяину будет полезно узнать о том, как устроена батарея отопления, принцип работы батареи отопления, их классификацию по устройству (секционные, пластинчатые, трубчатые, панельные), объёму и материалу изготовления (чугунные, стальные, алюминиевые, медные, биметаллические). В целом же наиболее оптимальным, хотя и дорогим вариантом считаются биметаллические панельные и секционные радиаторы.

Необходимое оборудование и материалы

Когда отопительные приборы куплены, а схема подключения выбрана, можно приступать к монтажу. Какими бы ни были приборы, правильное подключение радиатора отопления невозможно без следующего (общего для всех типов труб и батарей) набора инструментов:

• шуруповёрт;
• ударная дрель;
• пассатижи;
• набор ключей;
• строительный уровень;
• карандаш;
• рулетка.

Среди материалов для подключения необходимы:

1. заглушки;
2. запорные краны и быстроразъёмные соединения;
3. кран Маевского (воздухоотводчик);
4. переходные гайки;
5. кронштейны для крепления.

На необходимость в дополнительных инструментах и материалах влияют способы подключения радиаторов отопления и материал труб. Перед тем, как правильно подключить батарею отопления к металлической трубе сварочным методом, придётся обзавестись газосварочным аппаратом и, разумеется, навыком работы с ним.

Если же планируется подключение на резьбовых соединениях, потребуется докупить:

• тройники/уголки подходящего диаметра;
• муфты;
• стальные сгоны;
• сантехнический лён;
• накидные и трубные ключи;
• ножовку по металлу или болгарку.

Для подключения радиаторов к металлопластиковым трубам понадобятся:

1. труборез;
2. трубогиб;
3. пресс-клещи;
4. раздвижные или накидные ключи;
5. калибровка;
6. латунные или хромированные тройники и уголки.

Если хозяин задался вопросом, как правильно подключать радиаторы отопления к полипропиленовым трубам, ему понадобится раздобыть:

• резак или специальный труборез;
• аппарат для сварки пластиковых труб;
• накидные ключи;
• фитинги и/или переходные муфты.

Порядок установки

Итак, владелец квартиры приобрёл инструменты, расходные материалы и сам радиатор отопления как подключить его к отопительной системе?

Порядок монтажа в целом схож для всех типов приборов:

1. Первым делом перекрывается магистраль и демонтируется прежняя батарея (если дом не новый).
2. Затем следует разметить и просверлить отверстия для установки кронштейнов. Оптимальное место установки прибора — под оконным проёмом. Наилучшая циркуляция нагретого воздуха обеспечивается при следующем местоположении радиатора: от батареи до пола — 10-12 см; от батареи до нижнего края оконного проёма — 8-10 см; между стеной и поверхностью прибора — 2-5 см. Кроме того, ещё на этапе покупки следует помнить, что идеальная ширина радиатора — не менее половины ширины окна.
3. На радиатор крепятся заглушки, гайки, терморегуляторы (или запорные краны), кран Маевского. Различные виды подключения радиаторов отопления и разные виды труб, как уже упоминалось, отличаются некоторыми нюансами. Резьбовые соединения покрываются льном, а поверх него — силиконовым герметиком.
4. Отопительный прибор подвешивается на кронштейнах и с помощью уровня выравнивается относительно пола и оконного проёма.
5. К радиатору посредством переходников или быстроразъёмных соединений подключаются трубы. Стыки тщательно герметизируются.
6. Осуществляется опрессовка системы и тестовая подача воды. Если подключение батарей отопления правильное, ни малейшей течи возникнуть не должно.

Также необходимо помнить: если радиатор новый, полиэтиленовую плёнку с него снимать не рекомендуется до окончания монтажа. Это предотвратит появление царапин и грязи во время установки.

Факторы, влияющие на эффективность отопления

Эффективность работы отопительной конструкции зависит от нескольких факторов:

1. Разводка элементов отопительной системы. От правильности выполнения этой работы зависит степень и равномерность обогрева помещения, а соответственно величина денежных расходов, затрачиваемых на теплоснабжение дома или квартиры.
2. Выбор отопительного оборудования. Все, что необходимо для создания системы отопления, приобретается на основе профессионально выполненного расчета технических и финансовых показателей. Дело в том, что решение, как правильно соединить радиаторы отопления и выбор соответствующего оборудования способствует достижению максимальной теплоотдачи при минимальном расходе топлива.
3. Способ монтажа магистральных трубопроводов, нагревательного котла, циркуляционного насоса, соединение батарей отопления, регулирующих и запорных элементов. Неверно выполненная установка любого из звеньев отопительной конструкции может завершиться выходом из строя всей системы.
4. Наличие специальных знаний и навыков проведения работ, связанных с проектированием и монтажом конструкции теплоснабжения. Выполнять расчеты и определять схему отопления дома, в том числе вариант, как делать подсоединение радиаторов отопления в конкретном случае должны профессионалы в области теплотехники. Несмотря на то, что привлечение специалистов приведет к увеличению расходов на обустройство обогрева, экономить на этом не следует.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Факторы, которые необходимо учитывать

На этапе проектирования отопительной системы выполняется тепловой расчет дома в целом и каждого отапливаемого помещения в отдельности. Это позволяет установить котёл необходимой мощности и подобрать для каждого помещения отопительный прибор, теплоотдачи которого хватит для качественного обогрева даже в морозные дни. Не имеет принципиального значения, из какого материала выполнен радиатор – он может быть стальным, чугунным, алюминиевым или биметаллическим.

Однако тип батареи влияет на удобство эксплуатации отопительной системы – чугунные радиаторы долго остывают и нагреваются, не позволяя гибко регулировать микроклимат в помещении

Также стоит обратить внимание на наличие стальных радиаторов панельного типа с нижним подключением – они подсоединяются к трубопроводу единственно возможным способом

Чтобы система отопления обеспечивала дом теплом, работая в оптимальном режиме, без лишнего расхода топлива, требуется учитывать:

• тип отопительной системы;
• расположение батарей (на их теплоотдачу влияет место установки – выступающие конструкции и декоративные экраны снижают показатели на 3–20%);
• протяженность и специфику теплотрассы.

Особенности циркуляции теплоносителя

Теплоносителем в системе теплоснабжения служит вода или антифриз (последний вариант используется в частных домах с автономным отоплением). Перемещаться по трубопроводу он может двумя способами:

• под воздействием сил гравитации и теплового расширения жидкости – нагретая вода поднимается по разгонной трубе, а затем движется вниз по трубам, установленным с уклоном, вытесняя остывшую воду в котел;
• под воздействием специального насоса, формирующего поток жидкости.

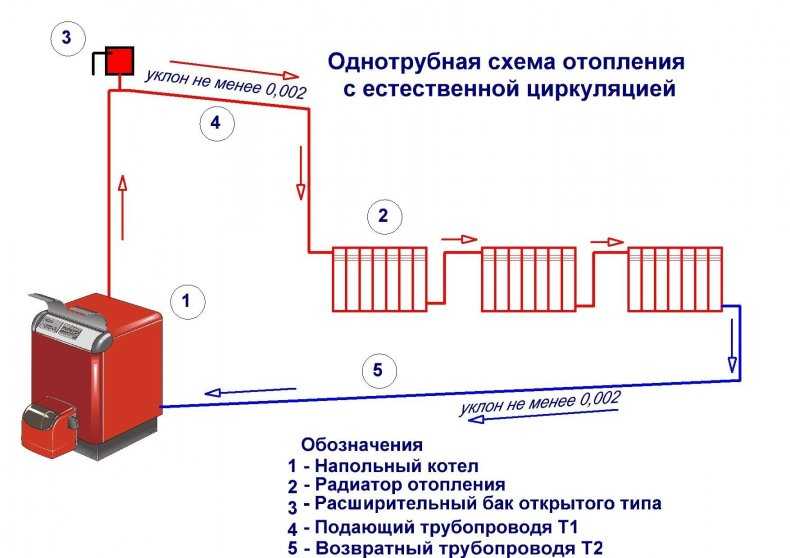

Естественная циркуляция

Рассматривая способы подключения радиатора отопления, следует принимать во внимание тип циркуляции теплоносителя, иначе есть риск, что в гравитационной системе батареи будут плохо прогреваться

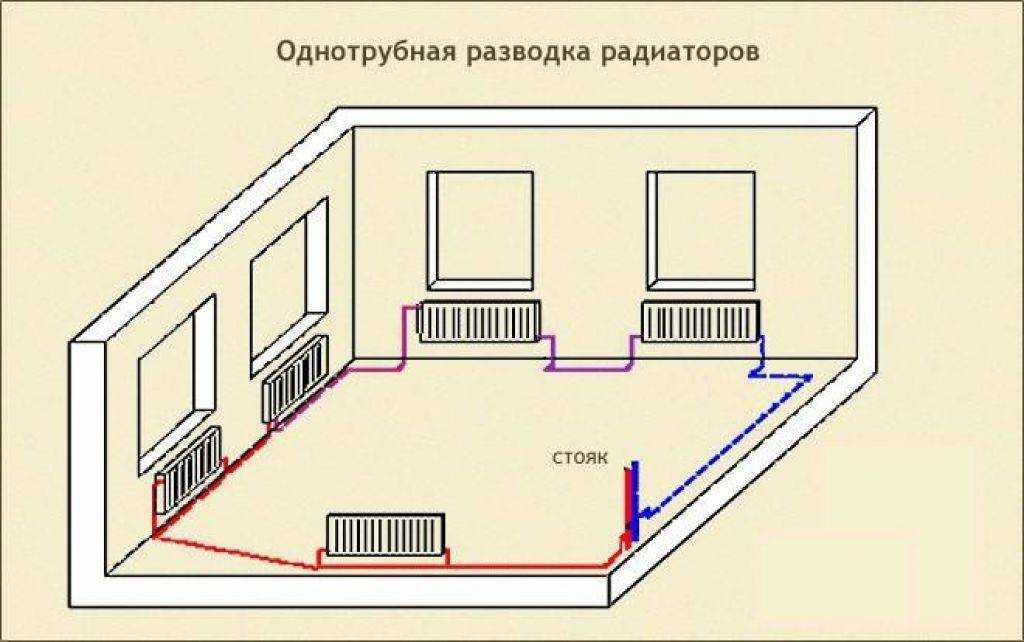

Однотрубная разводка

При однотрубной разводке, приборы отопления подключаются к системе последовательно, в результате горячий теплоноситель по очереди проходит через все батареи, после чего попадает в обратную магистраль, по которой транспортируется в котел.

Такой вариант обычно применяется в многоквартирных домах как наиболее экономичный при монтаже. Причем практикуется два основных способа подключения:

• через каждое отапливаемое помещение квартиры проходит стояк, к которому подсоединен отопительный прибор;
• в каждую квартиру проведены стояки подачи и обратки, и к ним последовательно подсоединены отопительные приборы всех помещений.

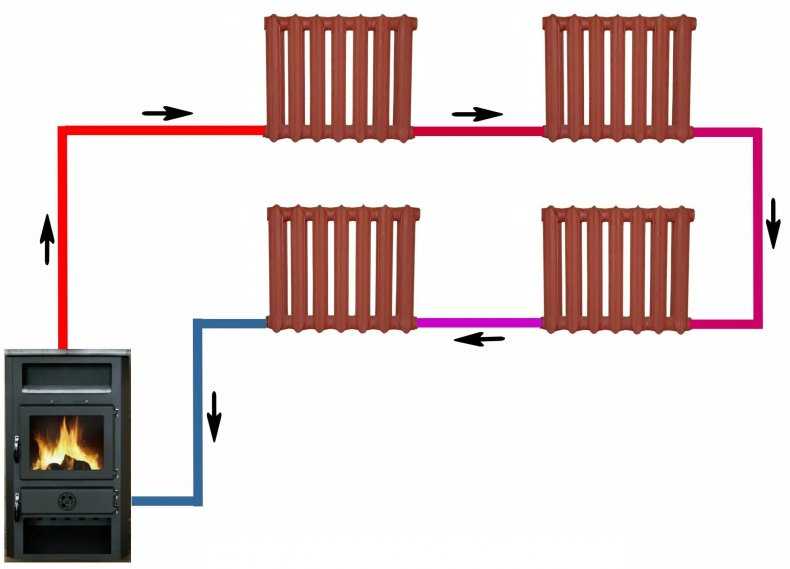

Однотрубная система

В частных домах также выход радиатора соединяется с входом следующего прибора отопления, и выход последнего подключен к обратной трубе. Недостатком последовательной разводки является:

• Недостаточный прогрев последних батарей, наиболее удаленных от котла. Чтобы обеспечить достаточный прогрев помещения, потребуется установить приборы отопления с более высокой теплоотдачей за счет увеличенного количества секций или размера панелей.
• Отсутствие возможности регулировать тепловую мощность радиаторов для создания оптимального микроклимата для каждого из помещений в отдельности.

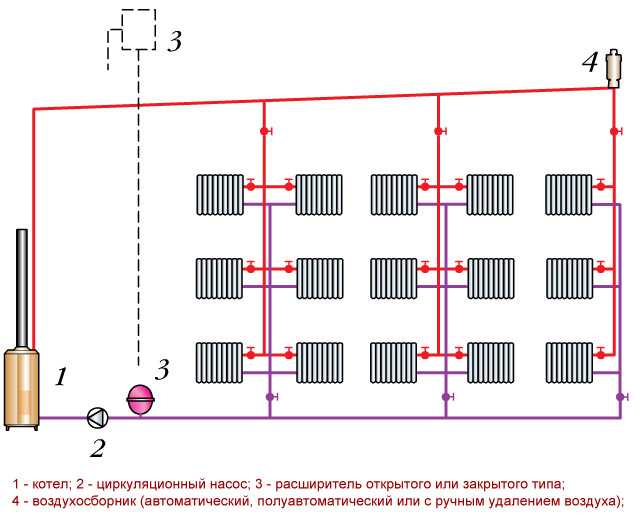

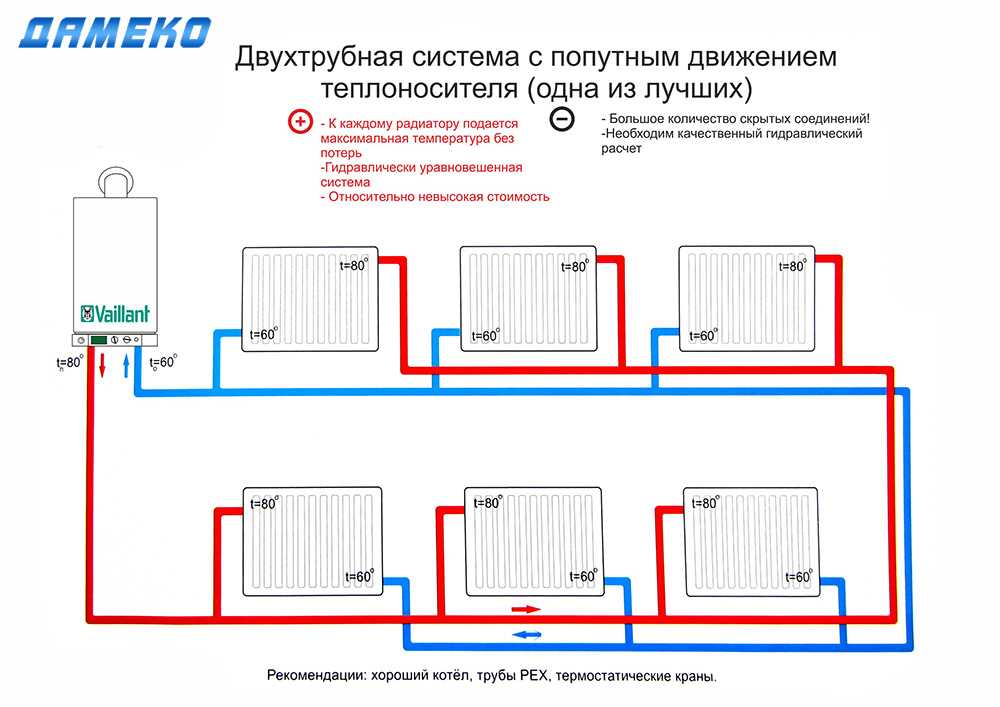

Двухтрубная разводка

Двухтрубный вариант разводки подразумевает подключение входа батарей к трубе подачи, а выхода – к обратке. Параллельное подключение:

• Обеспечивает равномерный нагрев приборов отопления независимо от их удаленности от котла.
• Дает возможность менять теплоотдачу у каждого радиатора по отдельности при помощи терморегулятора, в том числе в автоматическом режиме.

К недостаткам двухтрубной системы относят высокую материалоемкость – длина трубопровода увеличивается фактически в два раза. Но финансовые затраты на монтаж окупаются простой балансировкой системы, удобством ее эксплуатации и экономией топлива при использовании терморегуляторов.

Двухтрубная система

Двухтрубное подключение преимущественно применяется в частных домах, но может встречаться и в многоквартирных.

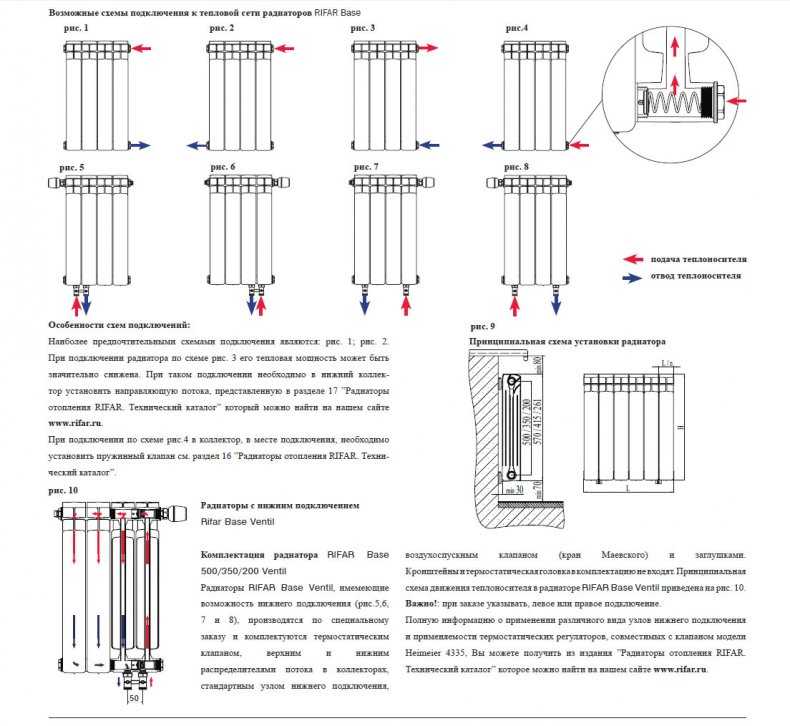

Схемы подключения радиаторов

Тип подключения зависит от используемой системы отопления (естественная или принудительная циркуляция, двухтрубная или однотрубная система) и от конструкции здания.

Различают следующие виды подключения:

1. боковое (другое название —одностороннее) подключение батарей отопления;
2. диагональное (другое название — перекрёстное);
3. нижнее.

Каждое из них, кроме того, может быть осуществлено с байпасом или без него.

Боковое (одностороннее) подключение

Такая схема подразумевает подключение выходного и входного патрубков на одной стороне отопительного прибора. Теплоноситель, как правило, поступает в верхний патрубок и выводится с помощью нижнего. Схема отличается довольно небольшими тепловыми потерями (не более 5%) и обеспечивает равномерный прогрев каждой секции радиатора. По статистике, боковое подключение радиаторов отопления — наиболее распространённый вариант в многоэтажных зданиях, подключённых к центральной системе отопления.

Популярность легко объяснить удобством и дешевизной монтажа при достойной теплоотдаче батарей. Наиболее действенна такая схема в двухтрубной системе отопления, а также при использовании радиаторов не менее чем с 10 и не более чем с 15 секциями. Увеличение числа секций резко снизит КПД батареи, поскольку теплоноситель не сможет эффективно прогревать наиболее отдалённые от труб секции.

Диагональное (перекрёстное) подключение

В перекрёстной схеме входной патрубок подключается сверху отопительного прибора, а выходной — снизу, причём на противоположной стороне. Такая схема — ответ на вопрос тех, кого интересует, какое подключение радиаторов отопления лучше в плане теплоотдачи, поскольку теплоноситель распределяется равномерно по всей площади батареи. Диагональное подключение считается наиболее эффективным, а производители радиаторов в паспорте изделия привязывают номинальную мощность прибора именно к диагональной системе.

Она позволяет сократить теплопотери до 2%. Особенно востребовано диагональное подключение при 10-12 и большем количестве секций в отопительных приборах. Есть у схемы и ряд недостатков:

1. не слишком эстетичный вид;
2. лишний расход труб;
3. неудобный и длительный монтаж.

Несмотря на очевидные достоинства, из-за последних двух минусов строительные компании практически не применяют такое подключение отопления в своих многоквартирных комплексах.

Нижнее подключение: седельное и вертикальное

На постсоветском пространстве нижняя схема зачастую именуется «ленинградкой». Седельный вариант нижнего подключения подразумевает установку входной трубы с одной стороны нижней части прибора, а выходной — с другой стороны нижней части. В целом это наименее эффективный способ подключения среди всех, поскольку верхняя часть радиатора прогревается заметно хуже, а теплопотери достигают 15%. Однако это справедливо лишь по отношению к многоэтажным домам с большой общей длиной труб и огромным количеством радиаторов.

Седельное подключение батарей отопления в частном доме с автономной насосной системой уменьшает теплопотери до приемлемых показателей. Основная область применения седельной системы — одноэтажные дома, трубы которых проложены внутри пола. Неоспоримый плюс схемы — эстетичность отопительного прибора в связи с почти незаметными трубами.

Второй подвид нижнего подключения — вертикальная схема. Применяется она редко и только для тех видов радиаторов, в которых предусмотрена нижняя подводка. Патрубки в таких батареях располагаются друг возле друга в одном из нижних углов прибора. Для подключения применяется особый запорно-присоединительный узел. Преимуществами вертикальной схемы считаются внешний вид (ещё более незаметные, чем в седельной схеме, трубы) и экономия труб. Недостатками — неравномерность прогрева и вызванный им низкий КПД.

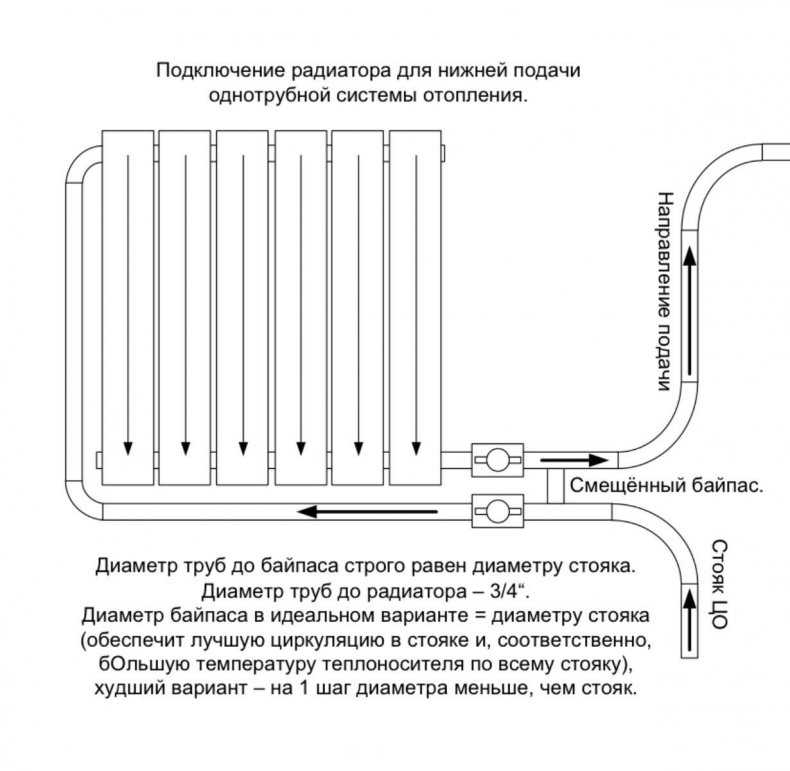

Подключение с байпасом

В случае, когда используется последовательное подключение радиаторов отопления (однотрубное), для возможности регулировать температуру в каждой из комнат устанавливают специальную перемычку — байпас. Байпас размещается между впускным и выпускным патрубками радиатора и позволяет теплоносителю двигаться, даже если вентили на приборах закрыты. Для лучшего распределения потока воды между байпасом и радиатором байпас делают из трубы меньшего, чем у основных труб, диаметра. Обвязка радиатора в такой системе подразумевает установку двух вентилей — на входной и выходной трубах.

Гораздо менее популярный вариант схемы — установка только одного трёхходового крана на стыке байпаса со стояком.

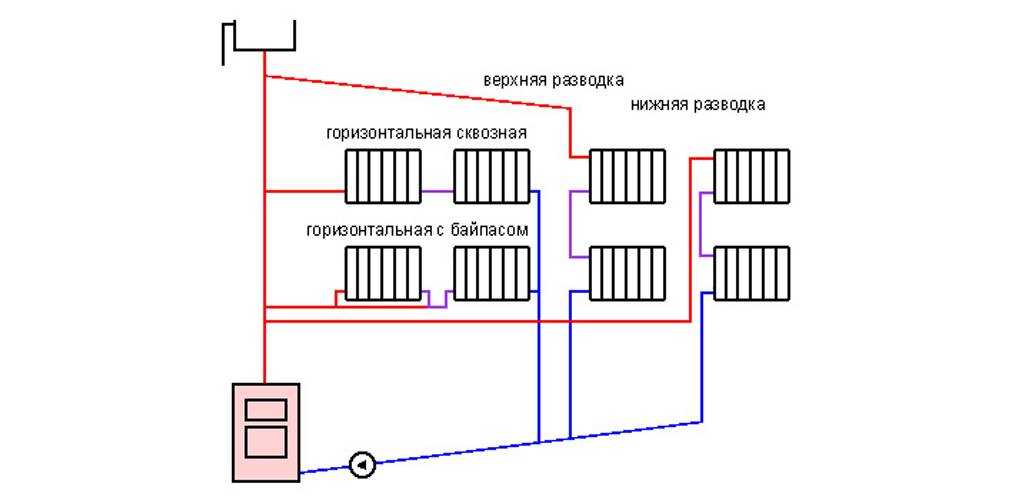

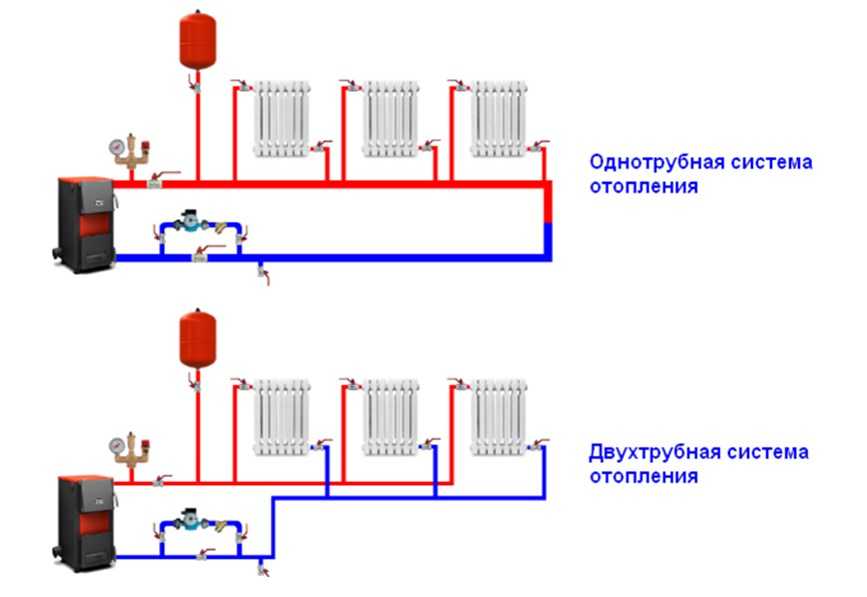

Виды разводки отопления

Обогрев помещений в домах и квартирах может быть однотрубным или двухтрубным. Но также есть деление и по методу монтажа каждого отдельного элемента.

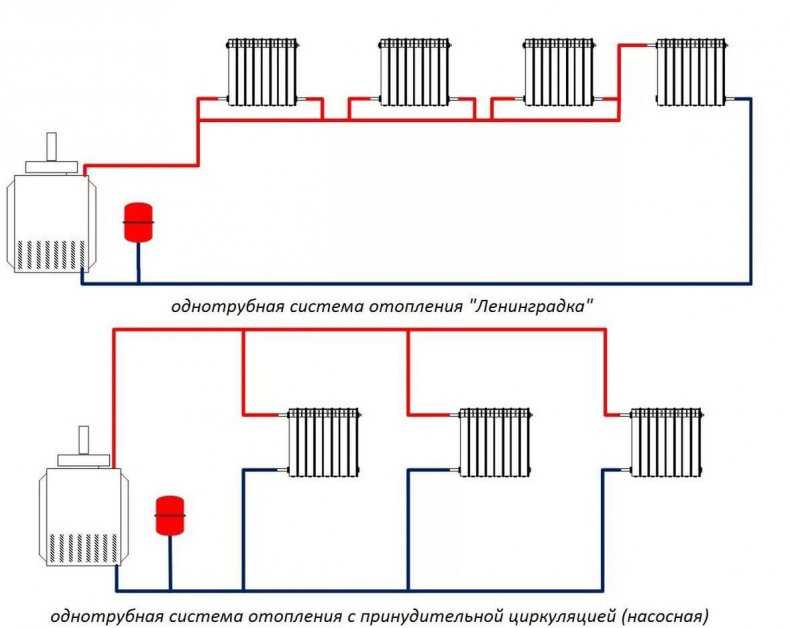

Однотрубная система отопления

При данной схеме все нагревательные элементы «сидят» на одной жиле. Жидкость из котла поочередно заходит в каждую из батарей и ее нагревает.

Если выбирать данный вид разводки, то получится существенно сэкономить на материалах. И это действительно так. Монтируется только одна труба.

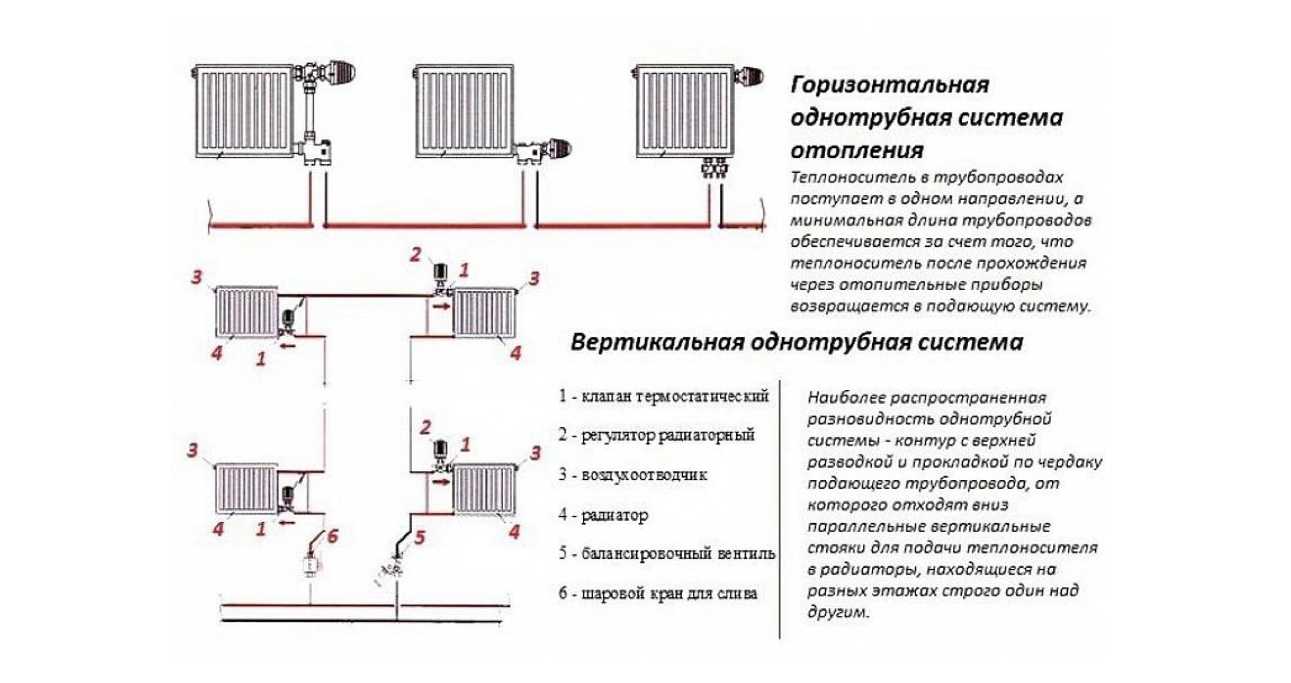

Однотрубную можно разделить на следующие подвиды:

• Вертикальную однотрубную разводку можно встретить в многоэтажках. В них стояк поднимается вверх и оттуда уже начинает происходить разводка по этажам. На самом верхнем этаже будут самые горячие батареи, на первых они будут уже не такими. Данная проблема решается путем увеличения количества секций на нижних этажах.
• Горизонтальная однотрубная разводка применяется для последовательного соединения батарей на одном этаже. В этом случае рекомендуется делать ее не больше 30 м, а максимальное количество нагревательных элементов выбрать на уровне 4-5.

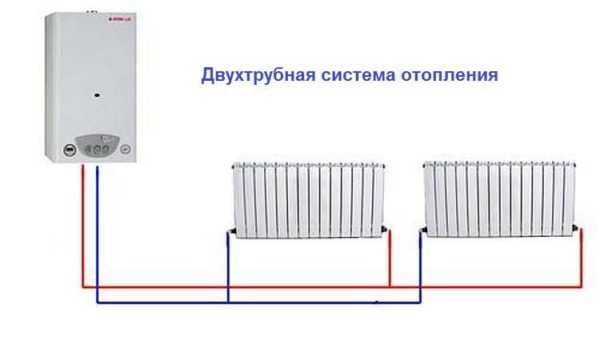

Двухтрубная система отопления

При организации такой разновидности используется два трубопровода. По одному горячий теплоноситель поступает в отопитель, через другой остывший уходит обратно для нагревания.

• При выборе такого подключения каждый радиатор будет получать примерно одинаково нагретый теплоноситель, и, соответственно, все батареи будут равномерно прогреваться.
• Многие не выбирают данный вид, потому что расход труб будет намного выше. Но при правильном расчете на двухтрубной можно сэкономить.
• Так для однотрубного отопления выбираются трубы большего диаметра нежели для двухтрубной. Именно на этом и можно существенно сэкономить.

Для двухтрубного отопления можно также использовать вертикальную и горизонтальную разводку.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

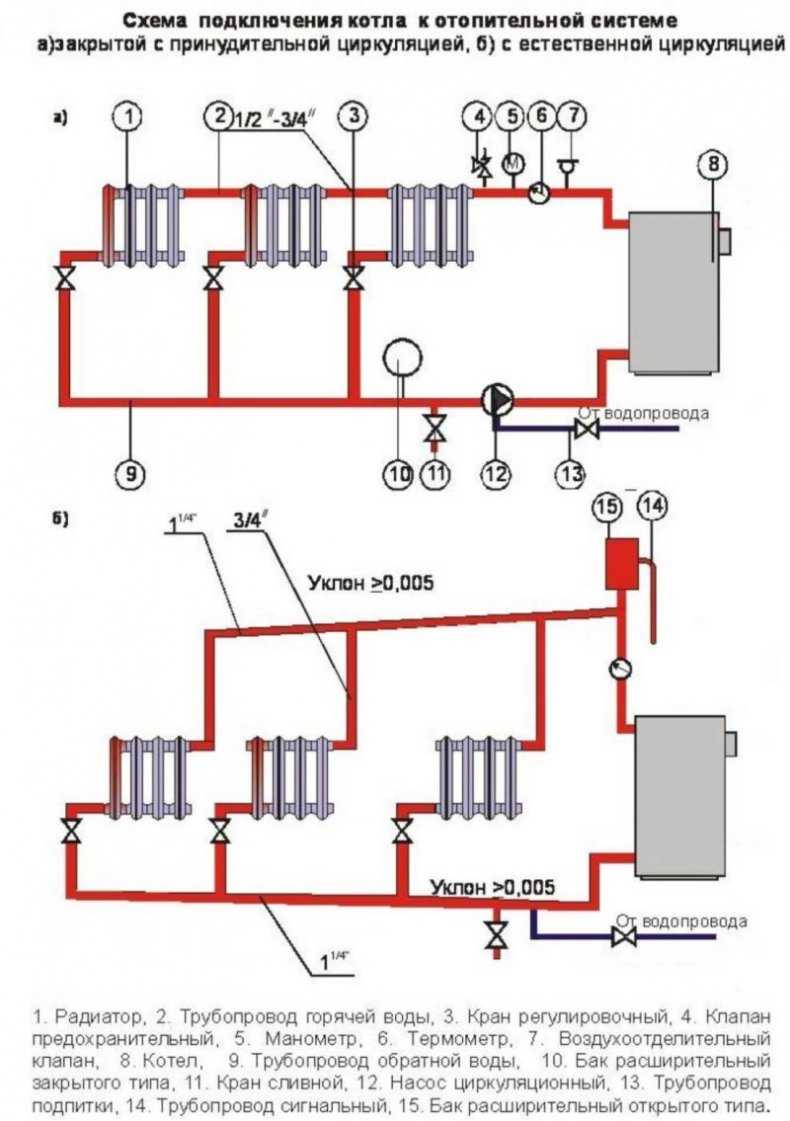

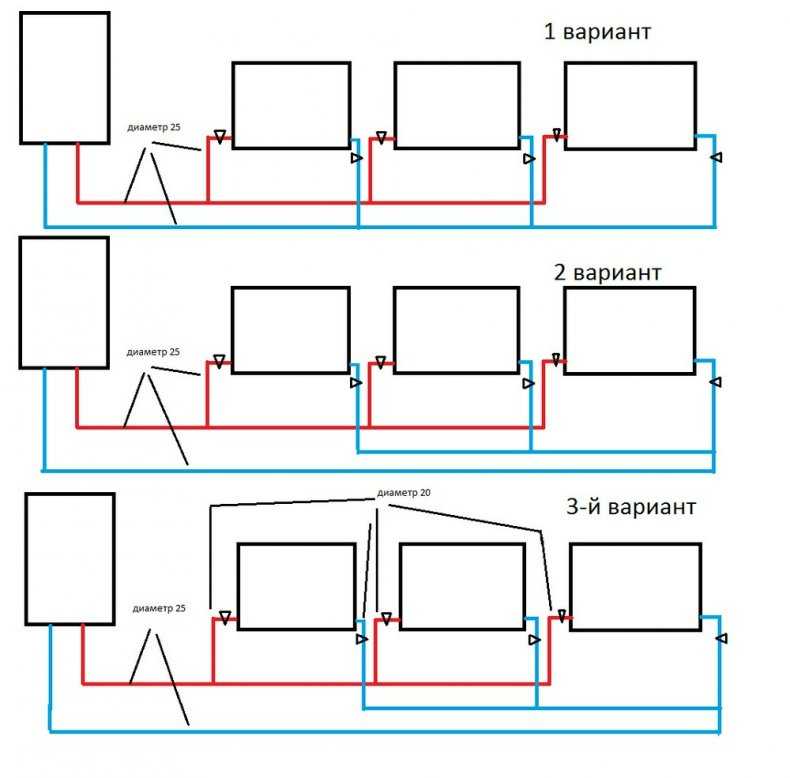

О последовательном и параллельном соединении

В любой системе водяного отопления подключать батареи к источнику тепла можно двумя способами.

Схема монтажа биметаллического радиатора.

К выходу источника тепла нужно подключить вход первого радиатора, а к обратке подключить выход последнего радиатора. Такое соединение можно зазвать соединением с последовательной подводкой тепла к радиаторам. Движение теплоносителя по одному из радиаторов показано на изображении 1 слева.

Справа показан вариант последовательного подключения с ручным терморегулятором 3, расположенным на входе радиатора 2 и нижним вентилем 4 на выходе. Чтобы теплоноситель мог поступить в следующую батарею при закрытом вентиле на предыдущем радиаторе, на нем имеется специальная перемычка 6. Правильно будет, если такие же перемычки будут установлены на последовательно соединенных радиаторах, расположенных на разных этажах.

Слева представлен стандартный вариант параллельного подключения потребителя с одним запорным клапаном на входе. Такой вариант соединения можно назвать соединением с параллельной подводкой тепла.
Справа показано рекомендуемое параллельное соединение батареи для отопления частного дома. От стандартного варианта это соединение отличается наличием терморегулятора, который необходим не только для того, чтобы управлять количеством теплоносителя, поступающего в батарею, но и для того, чтобы правильно регулировать напор в стояках отопительной системы. Устанавливать следует терморегуляторы, которые позволяют регулировать объем теплоносителя и вручную, и автоматически.
Помимо вышеперечисленных элементов системы, обозначены: подающий стояк 1, терморегулятор 3, клапан для удаления воздушной пробки 5, обратный стояк (обратка) 7, заглушка 8.

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

• низкая стоимость расходного материала;
• допускается использование любых видов радиаторов;
• при необходимости трубопровод заводится в «тёплый пол»;
• охват приборами отопления всего периметра комнаты;
• лёгкий монтаж;
• небольшое количество расходуемого материала.

Минусы:

• сложное проектирование процесса;
• высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
• при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
• при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

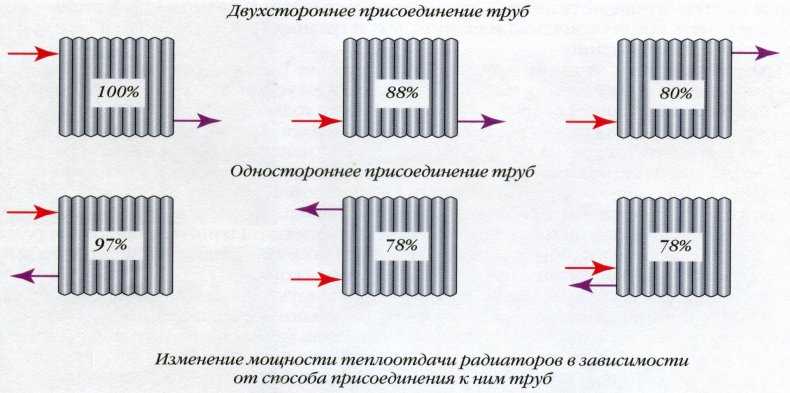

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

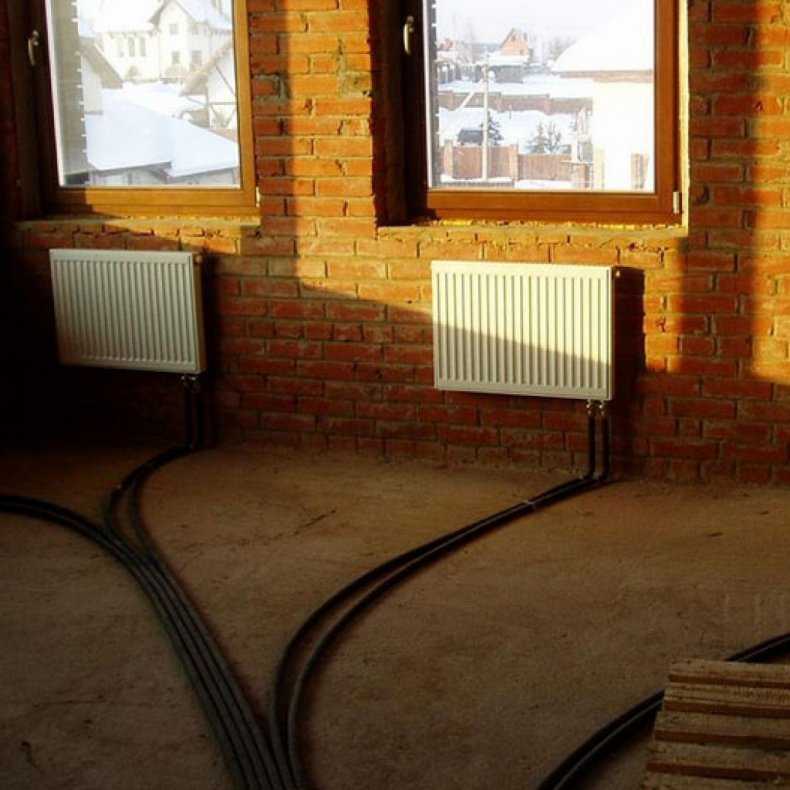

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как правильно установить?

Предусмотрено 2 варианта монтажа батарей: настенное и напольное размещение. В первом случае потребуется кронштейн, во втором ножки, идущие в комплекте. Форма и конструкция опор может быть различной, но главный критерий – они должны с лёгкостью выдерживать модель прибора.

Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

Watch this video on YouTube

Крепление к стене

На какие элементы крепить радиатор к стене зависит от типа перегородки:

• бетонные, кирпичные, стенки из шлакоблока, пеноблока – анкерные болты;
• другой материал перегородки – опоры, являющиеся одновременно анкерными болтами и кронштейнами.

В панельных приборах предусмотрен крепёж к стене с тыльной стороны. Такое предписание даёт завод-производитель.

Радиаторы крепятся на стену в строго установленных местах жилища, это:

• ниши под окном;
• протяжённое меж оконное расстояние;
• перегородки без окон в комнатах в углу строения;
• помещения второстепенного назначения, смежные стены которых, являются наружными ограждениями;
• площадки между этажами и вход в подъезд.

Как подвесить радиатор:

1. Нарисуйте разметку.
2. По нанесённым отметкам, используя пробойник, проделайте стартовые отверстия в отделке стены и в штукатурном слое. Это нужно для того, чтобы в процессе сверления бур не смещался.
3. Возьмите перфоратор и нужный бур. Просверлите гнёзда под крепёж. Глубина – незначительно больше длины используемого дюбеля.
4. Образовавшиеся гнёзда очистите и забейте в них анкера. Последние могут быть как металлические, так и пластиковые.
5. Если выбраны металлические элементы, то завинтите в установленные в стенах гильзы.

После того, как все детали для крепежа будут находиться на своих местах, наденьте на них предохранительные накладки и навесьте отопительный прибор. Крепёж не должен деформироваться.

Как установить радиатор на стену, представлено в видео:

Как установить радиатор на стену правильно

Watch this video on YouTube

Крепление к полу

На рынке представлены модели радиаторов, которые не нужно крепить на стену, а можно расположить на напольном покрытии. Обычно это высокие батареи из чугуна.

Происходит это следующим образом:

1. Через отверстия в ножках нанесите разметку под крепёж.
2. По намёткам просверлите гнёзда для монтажа анкеров.
3. В сделанные отверстия забейте гильзы из пластика. Металлические детали в этом случае используют крайне редко.
4. Установите вертикальные опоры и прикрепите их к полу с помощью винтов.
5. При необходимости зафиксируйте крюки на нужной высоте и наденьте на них радиатор.

После проведения процедуры выполните стяжку напольного покрытия. Она не только скроет место крепежа, но будет служить дополнительным усиливающим элементом.

Инструкция представлена в видео:

Инструкция по установке. Стальные панельные радиаторы и напольные крепления

Watch this video on YouTube

Способы подключения

Существуют следующие схемы подключения.

Диагональное

Суть в том, что подача теплоносителя находится с одной стороны, а его обратка — по диагонали внизу, с другой.

Использование такой схемы актуально в том случае, если используется секционная батарея с количеством секций превышающим 12 или длина панельного радиатора больше 120 см.

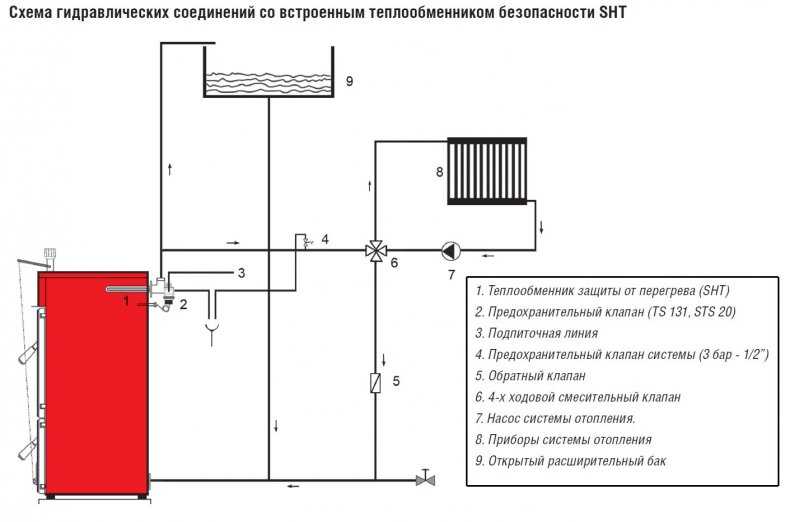

Вертикальное

Активно используется для многоэтажных зданий. Для её реализации понадобится большое количество труб. Главным плюсом такой схемы является то, что она позволяет автоматически спускать излишки воздушных масс через расширительный бак или вентиль.

Справка! Если такую ёмкость (бак) смонтировать на чердаке, то необходимо позаботиться о дополнительном утеплении этого пространства.

Результатом формирования вертикальной схемы станет равномерный температурный режим всех радиаторов.

Нижнее

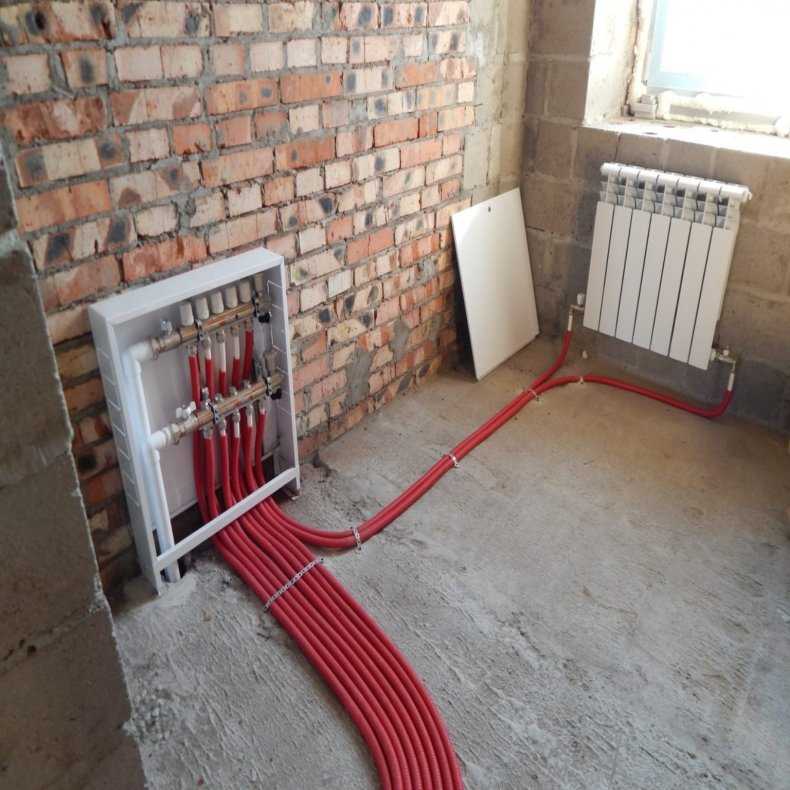

Применяется с целью маскировки трубопроводов. И подающая труба, и обратка находятся внизу батареи. При использовании такой схемы в момент установки радиатора труба подачи подводится с одной стороны, а обратка — с другой части нижнего патрубка.

У стального радиатора все патрубки помещены в нижнем торце.

Верхнее

Не подходит для обычных радиаторов, так как их эффективность будет ничтожно мала за счёт прогрева только верхней части радиатора.

В специальных батареях, выпускаемых под такой тип подключения, присутствует заглушка, которая перенаправляет теплоноситель вниз, после чего жидкость движется по принципу диагональной схемы.

Радиаторы такого типа имеют высокий коэффициент прогрева по всей площади.
