Тема: как правильно подключить сип кабель к счетчику, автомату, дому

Электрически соединить

Электрическое подключение СИП имеет специфический вид, вместо привычной скрутки используется специальный герметичный прокалывающий зажим, в котором головка зажимного болта срывается при достижении необходимого усилия контакта.

Зажим прокалывающий характеристики и цены смотри здесь

Этот механизм исключает потребность в зачистке кабеля. Существует арматура для одновременного (к такому же СИП) или раздельного(к оголенным проводам) подключения.

Лучше использовать раздельные системы, они допускают многократный монтаж ответвлённого провода. В комплекте с такими зажимами, или раздельно поставляются специальные изолирующие колпаки на окончание проводов. Подключение к счётчику или автомату производится с помощью зачистки от изоляции.

Правила расположения проводов на опорах и высота их крепления

Допустимая длина от опоры ЛЭП до фасадного крепления — 25 м., для большего расстояния требуется дополнительная опора.

Также существуют кабели со всеми изолированными проводниками и несущей нейтралью — СИП 2А, ими рекомендуется осуществлять ввод от ЛЭП для предотвращения коррозии лишь в регионах, где воздух насыщен солёными микроскопическими каплями солёной воды, — на изоляции зажим может проскальзывать.

Цельный жгут СИП трудно поддаётся к изгибанию, поэтому надо заранее всё размеры вычислить, и крепёжные отверстия в стене уже делать при установке, как кабель ляжет, а не перед этим, и установить кабель один раз, не переделывая.

P 71 -зажим ответвительный (продается разных сечении. Сечение, магистральная — 35 — 95 мм2 Сечение, ответвление — *4 — 54 мм2)

По заявлением опытных электриков, отдельная жила может сломаться после 4-5 циклов сгибание — разгибание. Подобные манипуляции надо стараться проводить как можно меньше.

CA 16 кронштейн крепления к стене или опоре

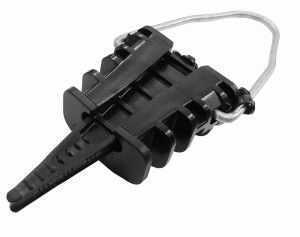

DN 123 — анкерный зажим (для СИП 2х6-25, 4х16-25)

Указания к документации

Об этом документе

• Импортер и уполномоченная изготовителем организация
• (RU) Российская ФедерациАО «Хилти Дистрибьюшн ЛТД», 141402, Московская область, г. Химки, ул. Ленинградская, стр. 25
• (BY) Республика Беларусь222750, Минская область, Дзержинский район, Р-1, 18-й км, 2 (около д. Слободка), помещение 1-34
• (KZ) Республика КазахстанРеспублика Казахстан, индекс 050011, г. Алматы, ул. Пугачева 4
• (KG) Киргизская РеспубликаOcOO «T AND T», 720021, Кыргызстан, Бишкек,ул. Ибраимова 29 А
• (AM) Республика АрменияООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1

Страна производства: см. маркировочную табличку на оборудовании.
Дата производства: см. маркировочную табличку на оборудовании.
Соответствующий сертификат можно найти по адресу: www.hilti.ru
Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Срок службы изделия составляет 5 лет.

• Ознакомьтесь с этим документом перед началом работы. Это является залогом безопасной работы и бесперебойной эксплуатации.
• Соблюдайте указания по технике безопасности и предупреждающие указания, приводимые в данном документе и на изделии.
• Храните руководство по эксплуатации всегда рядом с электроинструментом и передавайте электроинструмент будущим владельцам только вместе с этим руководством.

Пояснение к знакам (условным обозначениям)

Предупреждающие указания

Предупреждающие указания служат для предупреждения об опасностях при обращении с машиной

Используются следующие сигнальные слова:

ОПАСНО

ОПАСНО !

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ !

ОСТОРОЖНО

ОСТОРОЖНО !

Символы, используемые в руководстве

В этом руководстве используются следующие символы:

	Перед использованием прочтите руководство по эксплуатации.
	Указания по эксплуатации и другая полезная информация
	Обращение с материалами, пригодными для вторичной переработки
	Не выбрасывайте электроустройства и аккумуляторы вместе с обычным мусором!

Символы на изображениях

На изображениях используются следующие символы:

Эти цифры указывают на соответствующее изображение в начале данного руководства.

Нумерация на изображениях отображает порядок выполнения рабочих операций и может отличаться от нумерации, используемой в тексте.

Номера позиций используются в обзорном изображении

В обзоре изделия они указывают на номера в экспликации.

Этот знак должен привлечь особое внимание пользователя при обращении с изделием.

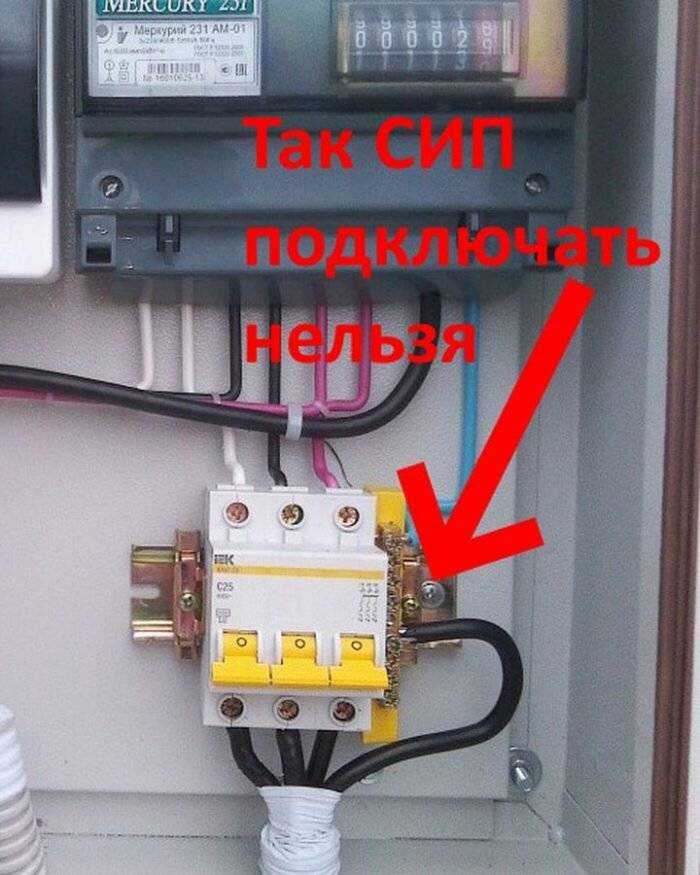

Изменение контактной поверхности жилы

Еще один вариант — зачистить жилу СИП с небольшим запасом. Затем пассатижами еще больше скрутить конец оголенной жилы, создав как бы одно целое из многих жил. Таким образом получается ровный более скрученный участок жил. И уже его подключать непосредственно к контакту модульного автомата.

В автомате такая скрутка не разъезжается на отдельные жилы и контакт вроде бы улучшается. Но опять же по полезной площади обжатия этот способ не самый лучший. А если вы используете нагрузку по максимуму, то через определенное время, правда уже большее чем в первом варианте, контакты все равно придется подтягивать.

Можно по простому не заморачиваясь накрутить отдельной жилой в 2,5мм2 отдельный бандаж на оголенный участок и завести его в автомат.

Но тем самым вы минимум в два раза увеличите переходное сопротивление, ослабите контактное усилие оказываемое непосредственно на провод, и не обеспечите его герметизацию.

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Обычно при монтаже щитка используют:

Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Счётчики электроэнергии. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

Устройство защитного отключения (УЗО). УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Дифавтомат защиты. Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.

DIN-рейка. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Соединительные шины. Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Способы подключения СИП

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:

используя зажимы «орешки»;

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

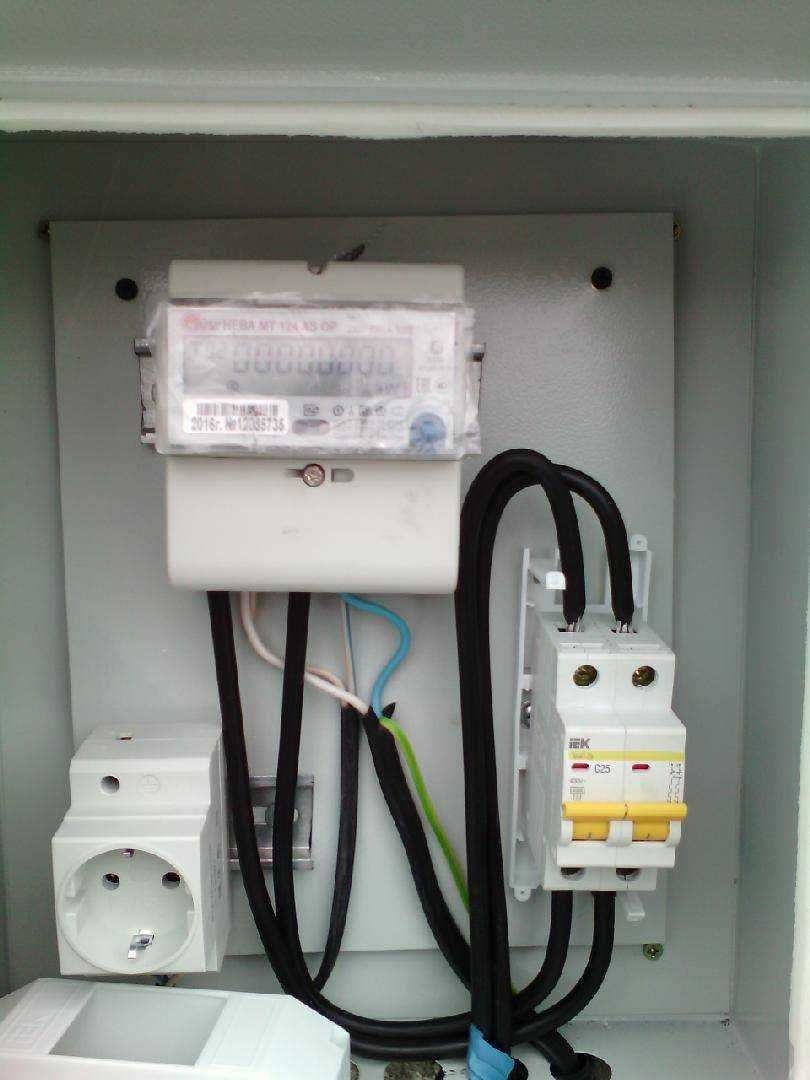

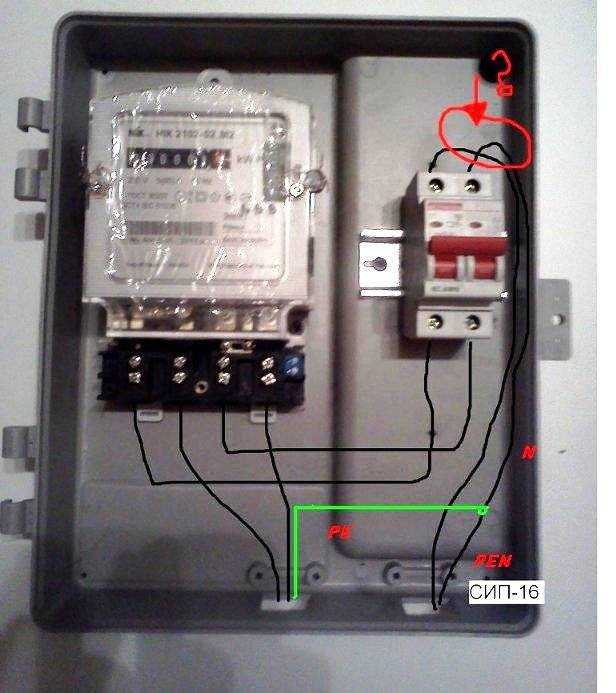

заводят СИП в электрический щит и в вводной автомат;

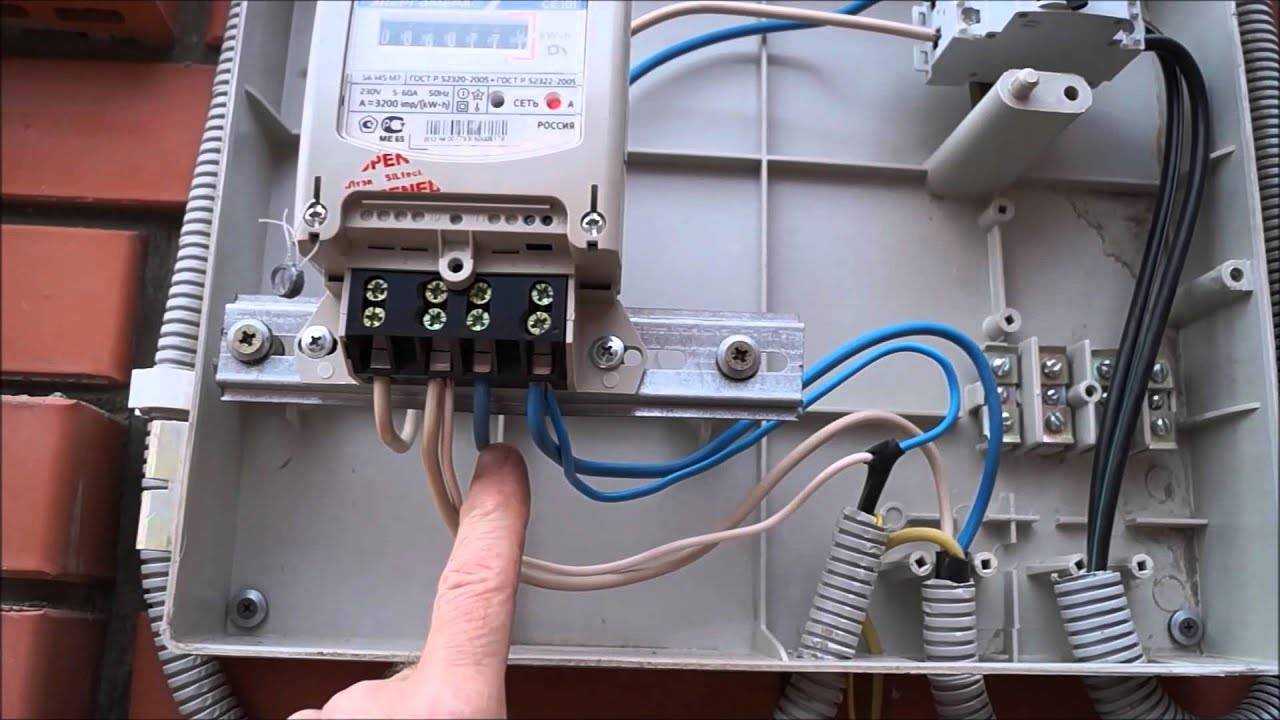

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.

Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

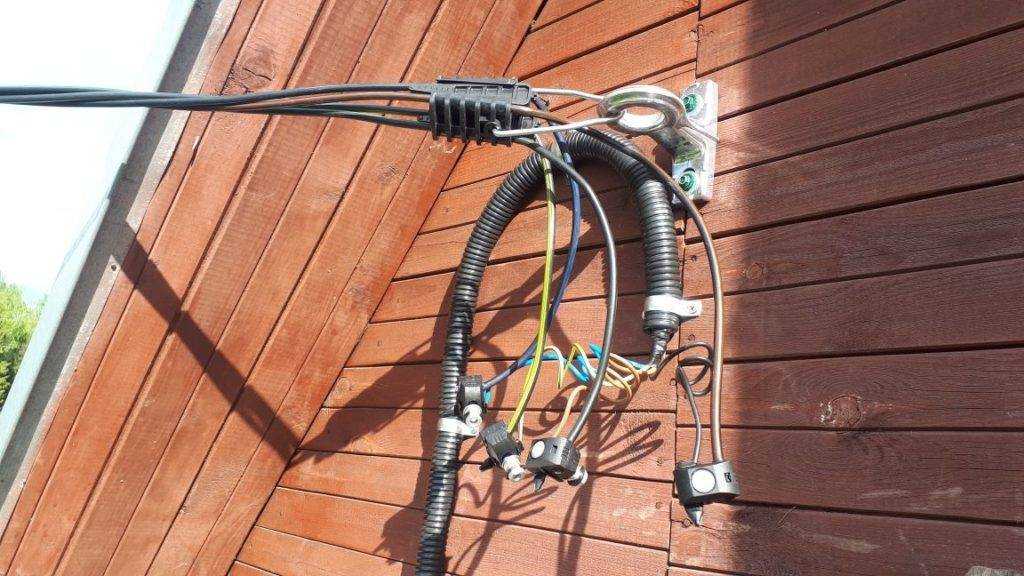

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

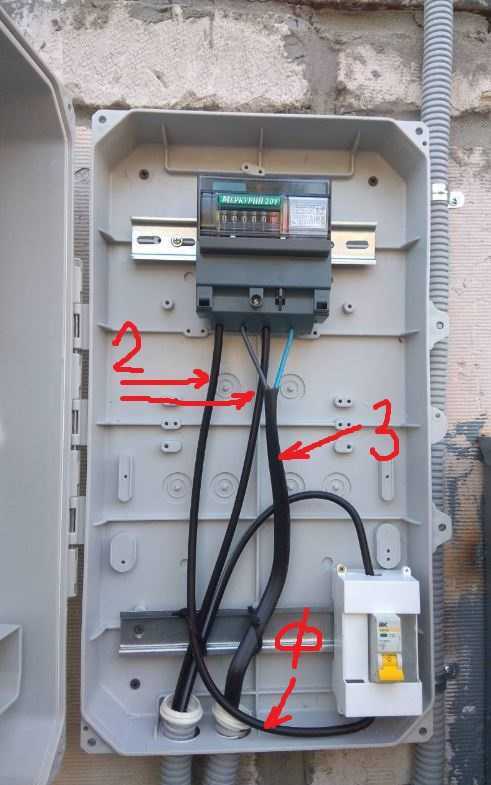

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

В отдельной статье мы рассказали, как провести электропроводку в доме. Настоятельно рекомендуем ознакомиться с подготовленным материалом!

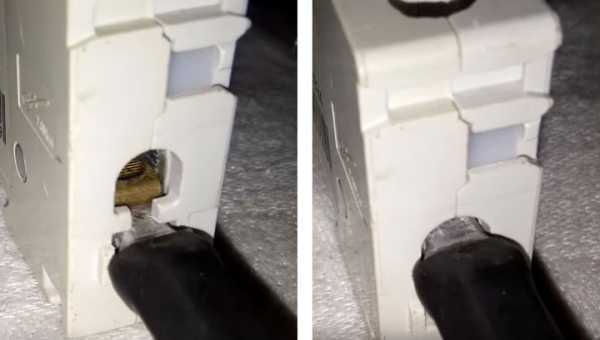

Подключение автомата к СИП с помощью гильз

Как уже говорилось ранее стандартных алюминиевых наконечников со штырьковым контактом не выпускается. У разных фирм производителей есть только рассчитанные на медные провода. Зато есть большой выбор алюминиевых гильз. И при определенной сноровке и некоторых переделках можно легко получить нужную нам форму контактной поверхности.

Берется обыкновенная стандартная соединительная гильза на 16мм2.

Гильза распиливается пополам. Трех сантиметров вполне достаточно чтобы сделать хороший контакт. Затем она зажимается в тисках и сплющивается один из ее концов. Делается конструкция наподобие плоского наконечника.

Далее этот сплюснутый конец в виде лопатки нужно сточить. Можно это сделать на наждаке, можно шлифовальным диском болгарки, либо просто напильником. Создается поверхность максимально приближенная к штыревому контакту под автоматический выключатель.

Желательно сделать его таким, чтобы он влазил в автоматы разных типов.

После всех подготовительных работ наконечник вставляется в СИП и обжимается гидравлическим прессом.  Для обеспечения герметичности СИП в месте контакта, вся эта конструкция защищается термоизолирующей трубкой диаметром 10мм.

Изолировать трубкой обязательно, иначе между гильзами, еще и оголенными на вводе в автомат, получается слишком маленький зазор. Такой штыревой контакт можно крепить под любой тип автоматических выключателей. Даже в места подключения гребенчатых шин.

Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь.Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.

Тогда зажиматься в автомате будет медный штыревой контакт и никакая текучесть материала с последующим ослабление контактной поверхности, вам не будут страшны. При этом в медной части гильзы лучше предварительно вставить моножилу соответствующего сечения и все это зажать прессом.

Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.

Когда вы не хотите перетачивать гильзы, можно использовать их по прямому назначению. Просто непосредственно в шкафу сделать соединение медной моножилы и алюминиевого СИП. Естественно с последующей изоляцией всей конструкции трубкой ТУТ.

Достоинства СИП

Кабели СИП являются надёжными и намного более крепкими, чем такого же диаметра не изолированные воздушные линии, поскольку токонесущие жилы СИП скручены в жгут, являющийся более прочным и устойчивым к изгибающим моментам, меньше раскачивающимся, чем отдельно висящие провода.

СИП 2Х16 . Цены и характеристики провода СИП вы можете посмотреть в этом месте

Тут напрашивается аналогия с метлой, которую трудно сломать, но каждый ее отдельный прутик уязвим при меньшем усилии. Также стоит учесть, что алюминий, защищённый в изоляционной оболочке, не подвержен разрушительному коррозионному воздействию метеорологических осадков и выделений птиц, устраивающих посиделки на проводах, вьющих гнезда на траверсах.

Кстати, если вся линия снабжения электроэнергией смонтирована из СИП, то такие птичьи сооружения не будут иметь никакого влияния на такие ВЛ, в отличие от обычных. Отдельно стоит заметить, что даже эстетически СИП выглядит лучше, чем болтающиеся провода.

Смонтированный провод СИП на железобетонных опорах

Резюме

Автомат в щитке подключается весьма просто. Из представленного описания видно, что не обязательно иметь для этого ни высшее, ни специализированное образование. Однако жизненно необходимо быть аккуратным:

• при проектировании схемы соединения;
• при выборе способа коммутации автоматов и других электроаппаратов;
• при подборе качественных проводов.

Особенно сложно отрезать изоляцию на нужную длину при формировании перемычек. Но если потренироваться на одной оконечности, то на всех остальных примерах ошибок, скорей всего, удастся избежать.

Все это подробное описание с указанием возможных трудностей и проблем преследует единую цель – обеспечить пожарную безопасность всей системы в целом! Электричество несомненно подняло уровень комфорта человека на недосягаемую высоту, но вместе с тем, оно несет в себе высокую опасность. И чем выше становятся многоэтажные жилые дома, тем большее число людей становится вынужденными заложниками электрохозяйства отдельно взятой квартиры (или нескольких, объединенных одной щитовой).

Аппарат-выключатель призван обеспечивать безопасность электрического контура, вовремя отключая его от внешнего питания при возникновении аварийных ситуаций (таких, как короткое замыкание). Однако, будучи сам подключенным некорректно (т.е. с нарушением приведенных выше правил), он становится источником повышенной опасности распространения пламени по этажу. И прежде чем отнестись к этому без внимания стоит задуматься о цене вопроса.

Источник

Чего делать нельзя

Категорически нельзя экономить! Все вещи, о которых идет речь в данной статье, являются крайне бюджетными и больше относятся к мероприятиям технологического и организационного характера. Поэтому крайне опасно пытаться сэкономить на копеечных приспособлениях и «фурнитуре».

Недопустимо выбирать самые дешевые и упрощенные модели автоматов-выключателей. В приобретаемом устройстве должны присутствовать обе системы отключения питания: и электромагнитная, и термическая.

Недопустимо экономить на сечении провода, выбирая провода потоньше. По крайней мере, питательный провод, раздающий нагрузку на автоматы, принадлежащие к разным субконтурам, нужно брать покачественнее, т.е. потолще и медный.

Недопустимо оконцовывать многожильные провода методом лужения, т.е. спаивания их воедино. Сплав, используемый для припоя, сам по себе не термостоек, а главное, обладает куда худшими электротехническими показателями (в частности, по сопротивлению). В случае, если через него начинают протекать токи высокой силы, припой начнет нагреваться. А нагреваясь, он будет терять свои прочностные характеристики и становиться мягким — «оплывать». Речь пока идет о стандартной ситуации, не берется в расчет аварийный случай короткого замыкания, когда возможно полное оплавление. Размягчение, в принципе, «лечится» — достаточно просто периодически подтягивать винты на клеммах. Но как часто вы это делали (или видели, как кто-то осуществляет эту процедуру регулярно?

Не стоит нарезать перемычки из множества отрезков проводов. Если в щитке появляется необходимость установить новый автомат (или любой другой аппарат), то следует либо использовать шину, либо демонтировать существующую единую питающую жилу и установить новую, с участием клеммы для нового аппарата.

Нерешённый спор

Примерное расположение СИПа

Сперва ввод должен быть осуществлен на бумаге. Казалось бы — ну что тут сложного, протянул, подключил? На практике нужно учесть все изгибы, точки крепления, место монтажа счётчика электроэнергии с предохранительными автоматами.

Для такого расчёта, нужно ознакомиться с правилами, инструкциями и требованиями относительно СИП, и его монтажа. Дело в том, что согласно ПУЭ, данного вида кабель запрещено к прокладке внутри помещений, особенно если дом деревянный.

На различных форумах и площадках по этому поводу идут споры, маститые электрики с огромным опытом работы, очень квалифицированно, убедительно аргументируют свои доводы как за такой монтаж внутри дома, так и категорически против.

Можно самому ознакомиться с этими «баталиями» электротехнических гуру, и решить для себя, исходя из собственной критериев безопасности, какой вариант выбрать, а можно ознакомиться с их сутью, которая выложена ниже.

Монтаж автоматов-выключателей в электрощитовой: популярные вопросы и советы специалистов

Все привыкли пользоваться электрическим выключателем. Но привыкли именно видеть его на стене «где-то справа от двери…» У большинства представления об этом электрическом устройстве именно такие. И отчасти это верно. Современные выключатели достаточно надежны, изготавливаются из негорючих и непроводящих материалов, поэтому мы больше заботимся об их эргономичности и внешнем виде, чем о функциональных характеристиках. А что, если электрическая мощность, проходящая через это устройство в цепи, будет, к примеру, на порядок выше? Тогда нам не обойтись без выключателя-автомата.

Формат этого прибора совершенно другой: нас, как правило, уже не интересует его внешний вид, а в гораздо большей степени представляют интерес функциональные характеристики. Устройство не приспособлено, чтобы органично вписываться в интерьер или украшать его. Зато там присутствуют здоровенные металлические клеммы, которых крайне опасно касаться руками.

В общем, с автоматами-выключателями мы сталкиваемся намного реже, а некоторые (представительницы прекрасной половины человечества, например), вполне возможно, и вовсе не знают, что это такое. Однако на них возложена крайне ответственная функция – предохранять наш дом от возгорания, не допуская скачков силы тока, какие обычно бывают при замыканиях в короткую

Значение электрических автоматов для нашего спокойствия трудно переоценить, поэтому представляется целесообразным уделить внимание их корректной установке и эксплуатации

Получить разрешение

Прежде всего нужно согласовать во всех инстанциях весь регламент проведения работ, — некоторые официальные лица могут сильно нервничать, боясь брать ответственность за чужую работу, и могут не позволить эксплуатацию оборудования, если оно установлено не по их правилам и канонам, а монтаж выполнен не их специалистами.

В случае категорического отказа ведомства в просьбе осуществить подключение своими руками, данная статья будет полезна пользователю для проверки процесса и контроля качества исполнения работ.

Если «начальство даёт добро», то можно приступать к осуществлению задуманного. Но только в этом случае, и никак не иначе, без самодеятельности, иначе работа пропадёт впустую и можно получить внушительный штраф за самовольство.

Работа с проводами

При подсоединении проводов к контактам автомата выключателя зачастую допускаются стандартные ошибки. Разберем их.

Проблемы с изоляцией.

Перед тем, как вставлять провод в зажим контакта, его нужно зачистить от покрывающей изоляции. Это, как правило, делают все. Но не все зачищают провод на необходимую длину. По правилам ПЭУ требуется удалять изоляцию на длину 27 мм, но не всегда стоит этому следовать педантично. Оставлять оголенные провода тоже достаточно опасно. Следует иметь в виду, что концы самих проводов нужно будет обогнуть, чтобы увеличить площадь их контакта с клеммами. Но хуже, чем оставить оголенные контакты, это допустить попадание изоляции под зажим. Как бы крепко не закручивались при этом винты на клеммах, все равно будет присутствовать расстояние между проводами и зажимом, что будет давать искру, и в итоге приведет к серьезному воспламенению.

Коротко – лучше этого не делать. Но зачастую обстоятельства вынуждают, и приходится идти на сделку с безопасностью. Существует несколько вариантов:

1. Использование гребенчатой шины (или гребенки). Они предназначены для объединения нескольких электроаппаратов (в т.ч. автоматов-выключателей) от одного источника питания (кабеля). Это самый «официальный» вариант, не подразумевающий никакой опасности.
2. Использование единой самодельной перемычки. Они изготавливаются из отдельно взятой жилы. Лучше брать медный провод в изоляции из питающего кабеля. Перемычку нужно делать неразрывной, для этого ее нужно изогнуть П-образным способом, а места для укрепления в зажимах зачистить от изоляции. Последовательность действий при монтаже такой коммутации выглядит следующим образом: вначале укрепляются сами выключатели, затем ориентировочно размечается перемычка и изготавливается. Затем финальный монтаж.
3. Использование множества отдельных перемычек. Крайне нежелательная технология. Главным образом потому, что велика вероятность разницы в сечении проводов, подключаемых на один контакт, что категорически недопустимо. Провод с большим сечением будет прижат плотно, а вот на меньшее сечение усилия прижима не хватит – более толстый проводник мешать будет. В итоге контакт начнет искрить и в итоге полыхнет.

Самый идеальный вариант подключения нескольких контактов на одну клемму – использование специализированных наконечников, для каждого провода. Но это достаточно сложное мероприятие, т.к. требует пайки (лужения).

Формирование контактных концов жил.

Мало снять изоляцию с оконечностей проводов. Для повышения площади соприкосновения проводника с клеммами автомата следует изогнуть их U-образно. Нужно иметь в виду, что иногда жилы внутри кабеля помимо необходимой собственной изоляции еще вдобавок покрываются тонким слоем изоляционного лака. В ее задачи входит предохранять жилу от окисления, но она также может служить помехой для контакта. С конца провода ее необходимо удалить с помощью ошкуривания. Контактные зажимы на внутренних поверхностях имеют специальные насечки, в задачи которых входит создание рифленой поверхности и надежное зацепление с проводником. Однако такая поверхность одновременно с этим снижает площадь контакта и единственный выход – плотная затяжка винтов. Изоляционный лак здесь будет ну совсем некстати.

Подключение на клемму многожильного провода.

Главная задача здесь – сохранить общую площадь сечения проводника. Поэтому помещать в клемму многожильный провод без специальной его обработки недопустимо. Зажим «косички» из проволоки неизбежно приведет к излому нескольких жил, что уменьшит совокупную площадь сечения. Кроме того, есть риск неплотного прижатия отдельных элементов провода, а это уже будет содействовать возникновению искры и еще больше способствовать истончению проводника. Требуется использование специальных наконечников для проводов и контактов.

Усилие затяжки винтов автоматического выключателя: все, что вам нужно знать

Однако, чтобы автоматический выключатель правильно функционировал, необходимо правильно затянуть винты. Усилие затяжки винтов является важным параметром, который должен быть определен и контролируем в процессе монтажа и обслуживания автоматического выключателя.

Усилие затяжки винтов влияет на надежность соединения и предотвращает его расслабление при вибрациях и эксплуатационных нагрузках. Слабое затяжка может привести к плохому контакту, повреждению контактов и перегреву. Слишком сильное затяжка может повредить резьбу и вызвать физические повреждения.

Производители автоматических выключателей указывают рекомендованное усилие затяжки винтов в технических спецификациях. Обычно используются динамометрические ключи для достижения правильного усилия затяжки

Важно следовать рекомендациям производителя и не превышать указанное усилие

Важно помнить следующие моменты при затяжке винтов автоматического выключателя:

1. Проверьте состояние винтов и резьбы перед затяжкой. Если винты повреждены или резьба изношена, они должны быть заменены.
2. Используйте правильный инструмент для затяжки. Динамометрический ключ с моментом затяжки подходит для достижения требуемого усилия.
3. Следуйте рекомендациям производителя при выборе усилия затяжки. Не превышайте указанное значение.
4. Периодически проверяйте затяжку винтов для предотвращения ее расслабления в процессе эксплуатации.

Соблюдение правильного усилия затяжки винтов автоматического выключателя является важным шагом для обеспечения надежности и безопасности электрической системы. Правильная затяжка предотвращает расслабление соединений, повреждение контактов и перегрев

Необходимо следовать рекомендациям производителей и уделять должное внимание этому аспекту при монтаже и обслуживании автоматического выключателя
