Разрешение последовательного заземления частей установки одним контуром

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Научно-производственная фирма. Электротехника: наука и практика» (ООО «НПФ ЭЛНАП»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 336 «Заземлители и заземляющие устройства различного назначения»

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Ток и требования ПУЭ для заземляющие устройства

В соответствии с требованиями ПУЭ, специальная защита от опасного напряжения 220в или 380в организуется для любой жилой недвижимости, расположенной в городских застройках и за их пределами. Для этого на их территории строятся специальные стальные конструкции, известные как заземляющие устройства (ЗУ). Их основная задача — обеспечить защиту жильцов в доме от поражения электрическим током. Согласно главе 1.7, часть 1, статья 1.7.72 Правил устройства электроустановок, при выборе размера металлической заготовки следует учитывать сопротивление для получения требуемого тока на землю. Для различных структурных элементов эти значения могут варьироваться от образца к образцу. Однако это должны соответствовать следующим положениям:

• Соединительные планки между контактами не менее 12×4 мм (сечение 48 мм2).
•  Сама угловая стойка — выбирайте угловую стойку с длиной стороны 4×4 мм.
•  При использовании круглых прутков, арматуры сечение не менее 10 кв. мм.
•  Толщина стенки металлической трубы примерно 3,5 мм

Обратите внимание: наличие у домовладельца данных о рабочих характеристиках эквалайзера особенно полезно для защиты животных и жильцов от поражения электрическим током. Все установки производятся в соответствии с действующими отраслевыми стандартами, касающимися эксплуатации оборудования

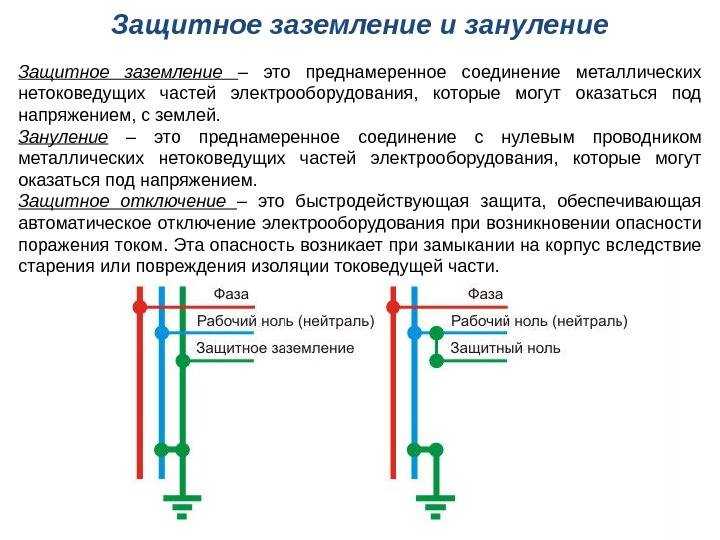

Понятие и основные принципы заземления

Основной принцип заземления заключается в создании электрической связи с землей с помощью заземляющего электрода. Заземляющий электрод представляет собой металлическую или гальваническую конструкцию, способную обеспечить низкое сопротивление заземления.

Правильное заземление должно удовлетворять следующим основным требованиям:

1. Надежность. Заземляющие системы должны быть исправными и надежными в течение всего эксплуатационного периода.
2. Низкое сопротивление заземления. Для обеспечения надежного заземления необходимо минимизировать сопротивление заземляющего электрода.
3. Равномерность. Заземляющая система должна обеспечивать равномерную связь с землей во всех точках установки.
4. Защита от воздействия внешних факторов. Заземляющие системы должны быть защищены от атмосферных воздействий (коррозии, молнии и т. д.), механических повреждений и других нежелательных факторов.

Применение последовательного заземления частей установки заземляющим контуром может быть разрешено, однако в таких случаях необходимо строго соблюдать требования и рекомендации спецификаций и нормативных документов.

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

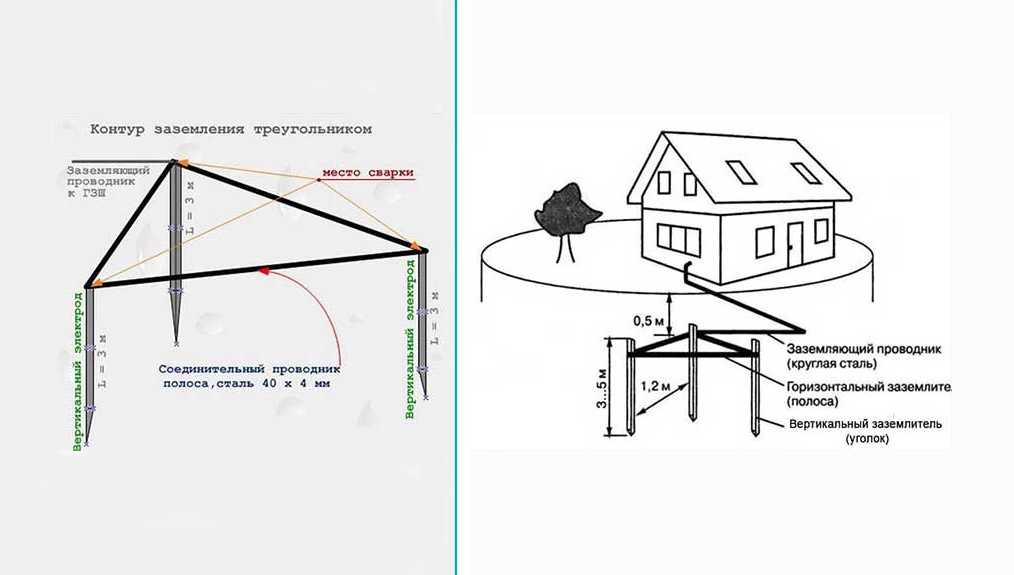

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Правила заземления электродвигателя

По установленным нормативам электрические двигатели подлежат обязательному заземлению. Данное требование не распространяется на ситуации, когда корпус электродвигателя смонтирован на металлической основе, имеющей контакт с грунтом через металлические элементы или заземляющий проводник. Во всех других ситуациях корпус двигателя соединяют проводником с заземлительным контуром.

Все электрические устройства должны иметь выделенные соединения с контуром заземления. Последовательное объединение двигателей с контуром не допускается, поскольку при нарушении любого из соединений вся цепь потеряет функциональность.

Чтобы правильно установить защитный заземлитель, понадобится дополнительный заземляющий элемент в силовом кабеле. Один конец проводника присоединяют к клеммной коробке электрического двигателя, а второй — к корпусу шкафа, где находится блок управления электроустановкой.

При пробое между проводником заземления и токопроводом возникает короткое замыкание, в результате чего размыкается защитное или коммутирующее устройство.

Сечение проводника для заземления должно соответствовать нормативам, указанным в ПУЭ (приведены в таблице ниже).

Нормы ПУЭ заземления

В нормах ПУЭ (правил устройства электроустановок) обозначены все необходимые требования по выполнению электрической разводки зданий и сооружений. Они касаются как нового строительства, так и производства ремонтных работ. В правилах содержатся обязательные требования, а также рекомендации по монтажу оборудования и материалов.

В требованиях к заземлению обозначены защитные меры от прямого и косвенного прикосновения. Требования разделены на заземление электроустановки выше и ниже 1 кВ для сетей:

• с изолированной нейтралью;
• с эффективно заземленной нейтралью;
• с глухозаземленной нейтралью.

Также в документе перечислены варианты заземлителей, проводников, обозначены требования к устройству главных заземляющих шин и виды соединений защитных элементов и проводников системы выравнивания потенциалов. Правила заземления содержат определение, описание и возможности заземления переносных и передвижных установок электрооборудования.

Обоснование проектных решений

Чтобы не возникало сложностей с согласованием и сдачей проекта, нужно быть внимательным при получении ТЗ на проектирование. Если на проектируемом объекте применяется чувствительное к воздействию помех оборудование, то нужно сразу же запросить у заказчика или у производителя паспорта на данное оборудование, где должна быть обоснована необходимость устройства независимого заземлителя и указано требуемое сопротивление функционального заземления. Паспорта (сертификаты) на применяемое оборудование прилагаются к проекту и служат обоснованием проектных решений на всех этапах согласования проекта.

Независимое функциональное заземление выполняется по схеме на рис. 4.

Если независимый функциональный заземлитель производителем оборудования не предусматривается, то в этом случае функциональное заземление должно быть выполнено по одной из схем (рис. 2, 3) с учетом требований к электромагнитной совместимости. Изолированная шина функционального заземления в этом случае может быть установлена в отдельном ящике заземления, исключающем одновременное прикосновение к частям, которые могут оказаться под опасной разностью потенциалов при повреждении изоляции.

Пример такого ящика функционального заземления показан на рис. 6.

Для мобильного оборудования

В первом случае нейтраль на подстанции глухо заземлена, а во втором – вообще никуда не подсоединяется. Эти варианты включения нейтрали используются редко и лишь в тех случаях, когда требуется сделать повторное заземление мобильных электроустановок (при условии что на стороне генератора сделать это очень сложно).

Согласно ГОСТ 16556-81 для передвижного электрооборудования используется рассмотренная выше система IT, при реализации которой на стороне потребителя организуется повторное заземление. Этим стандартом оговариваются технические характеристики и параметры ЗУ, которое временно устраивается в зоне предстоящих работ.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

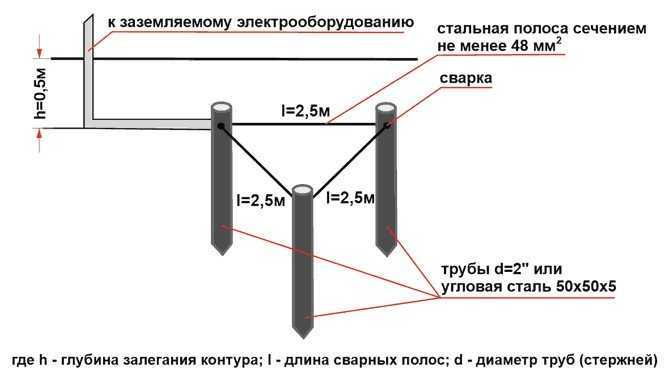

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

• Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
• По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.

• Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

• Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.

• После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

• От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
• Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.

• Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Выбор стержней для модульно штыревого заземления

Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки,  можно взять и покороче – 1,2м.

Самый распространенный диаметр стержней – 14мм.

Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.

Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.

Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.

Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.

Берите минимально допустимые по нормам.

Помимо омедненных, есть еще один вид стержней с резьбой — безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.

Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.

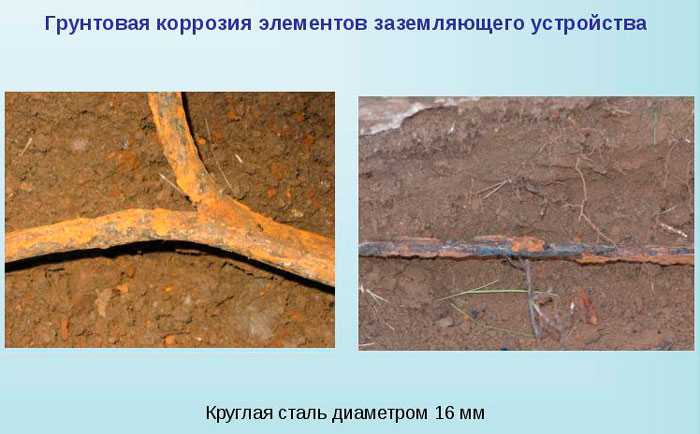

Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.

А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.

Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.

В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.

Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).

С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.

Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.

Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:

омедненные стержни – 30 лет

оцинкованные – от 20 до 30 лет

Еще бывают комплекты из нержавейки.

Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.

Основная система уравнивания потенциалов

Под основной системой уравнивания потенциалов понимается создание эквипотенциальной зоны в пределах электрооборудования. Цель создания – обеспечить безопасность человека и оборудования в экстренных ситуациях: срабатывание системы защиты от молний, занос потенциала, коротком замыкании.

В электрооборудовании до 1 кВ основная система уравнивания потенциалов соединяет перечисленные проводники:

• нулевой защитный РЕ- или РЕN-проводник питающей линии в системе TN;
• заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;
• заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание;
• металлические конструкции здания: трубы коммуникаций, части каркаса здания и централизованных систем вентиляции и кондиционирования;
• заземляющее устройство системы молниезащиты 2-й и 3-й категории;
• заземляющий проводник функционального, действующего, заземления при его наличии и отсутствии ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;
• металлические оболочки телекоммуникационных кабелей.

По Правилам устройства электроустановок (п. 1.7.82) все указанные составляющие должны присоединяться к главной заземляющей шине при помощи проводников системы уравнивания потенциалов – это и является соединением с основной системой уравнивания потенциалов.

На рисунке указан специализированный искровой разрядник с малым напряжением срабатывания для систем уравнивания потенциалов.

Элемент, который не соединен с главной заземляющей шиной, является очень грубым нарушением целостности основной системы уравнивания потенциалов. Появление разности потенциалов, которое может привести к возникновению искры, – непосредственная угроза жизни человека и безопасности объекта.

1.7.143

Места и способы присоединения заземляющих
проводников к протяженным естественным заземлителям (например, к трубопроводам)
должны быть выбраны такими, чтобы при разъединении заземлителей для ремонтных
работ ожидаемые напряжения прикосновения и расчетные значения сопротивления
заземляющего устройства не превышали безопасных значений.

Шунтирование водомеров, задвижек и т.п. следует выполнять
лри помощи проводника соответствующего сечения в зависимости от того,
используется ли он в качестве защитного проводника системы уравнивания
потенциалов, нулевого защитного проводника или защитного заземляющего
проводника.

Защита передвижных установок

Все, что было рассмотрено ранее, традиционно относится к обычному стационарному оборудованию. Иной подход наблюдается при необходимости заземления передвижных электроустановок, для которых выполнение требований по переходному сопротивлению несколько затруднено. В связи с этим ПУЭ допускают повышение его величины до предельного значения, равного 25-ти Омам.

Последнее требование справедливо лишь для установок с автономным питанием, имеющим изолированную от земли нейтраль (в качестве примера может быть приведено ГРПШ).

Этот вид заземляющих устройств традиционно применяется для тех образцов оборудования, которые не являются источниками питания для остальных установок и не склонны к искрообразованию. Другая область их применения – передвижные агрегаты, оснащенные собственными стационарными заземлителями, не используемыми в данный момент. Передвижные установки с автономным питанием из-за возможного образования трущихся сочленений и изолированной от земли нейтрали подлежат регулярному освидетельствованию в части состояния защитной оболочки (изоляционного покрытия).

Знаковая и цветовая маркировка элементов ЗС

В тех схемах, где нулевые рабочие проводники используются в качестве элемента защитного заземления с подключением на заземляющее устройство, при их обозначении используется голубой цвет.

Необходимо отметить, что строгое соблюдение всех положений и требований ГОСТа и ПУЭ позволит потребителю организовать безопасную эксплуатацию имеющегося в его распоряжении оборудования.

• Воспитатель детского сада это педагог или нет



• Запишите обосновав закон фарадея кратко



• Попытки обновления социалистической системы кратко



• Декларация о праве на развитие кратко



• Многообразие форм познания и типы рациональности кратко

Защита электроприборов

Для обеспечения требуемого уровня защиты при работе с электрическими приборами различного типа возможны следующие защитные меры:

1. надежная защита открытых для общего доступа токоведущих частей;
2. усиление защитной изоляции методом ее наращивания;
3. ограничение доступности к корпусам оборудования.

Кроме того, для этих целей могут применяться пониженные напряжения (если это позволяют особенности конструкции).

В отдельных случаях ограничение проявляется в том, что такие образцы электроаппаратуры не допускается эксплуатировать в особо опасных помещениях (влажных или с сильным запылением). Если наряду с заземлением применяются другие способы защиты работающих с приборами людей – они не должны взаимно исключать друг друга. Другими словами их действие не должно снижать эффективность уже имеющейся и работающей в этом месте защиты.

Применение элементов естественных заземлителей допускается только в ситуациях, когда исключена вероятность нанесения подземным конструкциям ощутимого ущерба, связанного с протеканием по ним аварийного тока.

Защита электроприборов

Для обеспечения требуемого уровня защиты при работе с электрическими приборами различного типа возможны следующие защитные меры:

1. надежная защита открытых для общего доступа токоведущих частей;
2. усиление защитной изоляции методом ее наращивания;
3. ограничение доступности к корпусам оборудования.

Кроме того, для этих целей могут применяться пониженные напряжения (если это позволяют особенности конструкции).

Чтобы избежать нежелательных пробоев изоляции и попадания опасного напряжения на корпуса электроприборов используются следующие «классические» методы:

• Наличие защитного заземления.
• Система выравнивания потенциалов.
• Дополнительная (усиленная) изоляция токоведущих частей.

В отдельных случаях ограничение проявляется в том, что такие образцы электроаппаратуры не допускается эксплуатировать в особо опасных помещениях (влажных или с сильным запылением). Если наряду с заземлением применяются другие способы защиты работающих с приборами людей – они не должны взаимно исключать друг друга. Другими словами их действие не должно снижать эффективность уже имеющейся и работающей в этом месте защиты.

Применение элементов естественных заземлителей допускается только в ситуациях, когда исключена вероятность нанесения подземным конструкциям ощутимого ущерба, связанного с протеканием по ним аварийного тока.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 24291, ГОСТ 30331.1, ГОСТ Р 57190, а также следующие термины с соответствующими определениями:

3.1 вынос потенциала: Появление на коммуникациях, выходящих за пределы электроустановки, напряжений (по отношению к земле) выше допустимых значений.

3.2 гальваническая связь: Электрическое соединение двух объектов металлическим проводником с незначимо малым сопротивлением.

3.3 импульсный потенциал на заземляющем устройстве: Напряжение между какой-либо точкой заземляющего устройства и точкой на поверхности грунта, расположенной не ближе 20 м от рассматриваемой точки.

Примечание — Наибольший импульсный потенциал имеют точки, в которые вводится импульсный ток.

3.4 термическое воздействие: Нагрев заземляющих проводников и заземлителей протекающим по ним током электроустановки.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

Кроме того, оно:

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

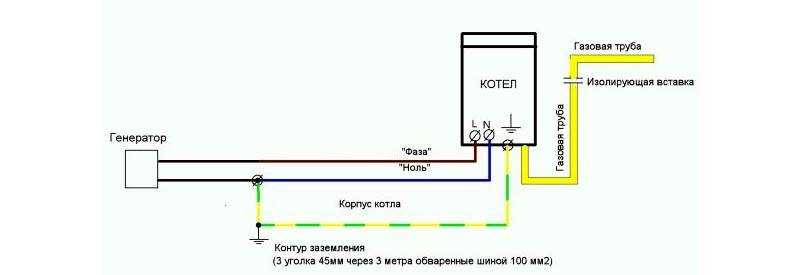

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

1.7.139

Соединения и присоединения заземляющих, защитных
проводников и проводников системы уравнивания и выравнивания потенциалов должны
быть надежными и обеспечивать непрервывность электрической цепи. Соединения
стальных проводников рекомендуется выполнять посредством сварки. Допускается в
помещениях и в наружных установках без агрессивных сред соединять заземляющие и
нулевые защитные проводники другими способами, обеспечивающими требования ГОСТ 10434 «Соединения
контактные электрические. Общие технические требования» ко 2-му классу соединений.

Соединения должны быть защищены от коррозии и механических
повреждений.

Для болтовых соединений должны быть предусмотрены меры
против ослабления контакта.

Ограничения и риски последовательного заземления

При реализации последовательного заземления важно учитывать ряд ограничений и потенциальных рисков, которые могут возникнуть. Несоблюдение этих ограничений может привести к серьезным проблемам и нарушениям безопасности

1. Повышение сопротивления заземления:

При последовательном заземлении частей установки заземляющим контуром возможно повышение общего сопротивления заземления. Это может произойти из-за увеличения общей длины заземляющего контура и увеличения его сопротивления. В результате может возникнуть превышение допустимых значений сопротивления заземления, что может привести к неэффективной работе системы заземления.

2. Электромагнитная совместимость:

Последовательное заземление может создать проблемы с электромагнитной совместимостью между разными частями установки. Если в процессе заземления возникают различия в потенциалах между разными частями, это может привести к возникновению помех и электрическим шумам в сети. Также возможны нежелательные электромагнитные взаимодействия между разными частями установки, что может повлиять на их работу и стабильность.

3. Нарушение безопасности:

При несоблюдении правил и ограничений последовательного заземления может возникнуть риск нарушения безопасности. Например, возможно появление разности потенциалов между заземленными частями, что может стать причиной возникновения опасных для людей и оборудования ударов током.

В целях обеспечения безопасности и эффективности работы системы заземления рекомендуется тщательно изучить возможности и ограничения последовательного заземления и проконсультироваться со специалистами в данной области.
