Кронштейны для батарей из стали
Говоря про крепление для стальных радиаторов, стоит знать, что группа подразделяется на ещё две большие группы. В первую входят обогревательные устройства панельные. Во вторую же – батареи трубчатого типа. Им необходимы разные типы крепежа.

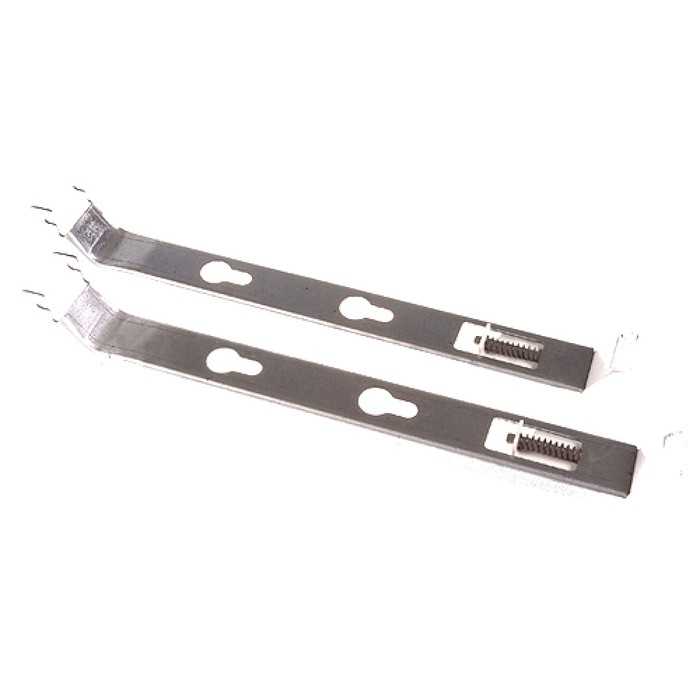

Батареи первой группы имеют приваренные скобы (со стороны, которая обращена к стене помещения). Они дают возможность вешать их на установленные крюки. Кронштейны для отопительного оборудования панельного типа отличаются особой формой, которая рассчитана конкретно под скобы, о которых шла речь ранее.

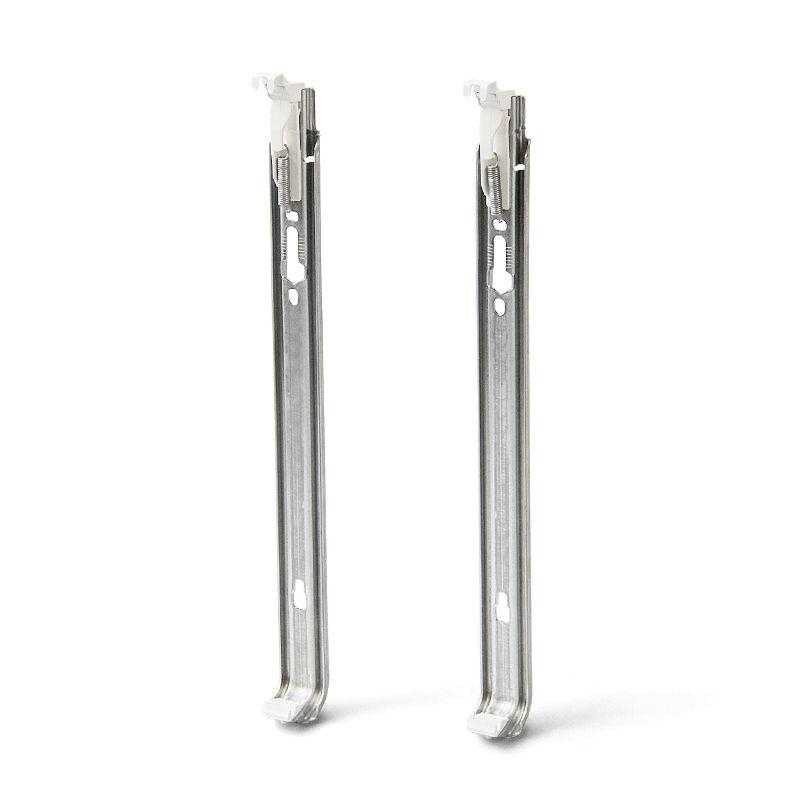

Монтаж подобных батарей подразумевает жёсткий контроль вертикали помещения, так как одновременно минимум четыре скобы необходимо сразу насадить на крюки. Из-за этого, при решении вопроса об установке панельных отопителей, используют не так часто указанную ранее схему, как стандартные кронштейны для панельных радиаторов (классический представитель – ЛК-КС 30-50).
https://youtube.com/watch?v=dDebB8jv5R8
Помните, что выбор кронштейнов для крепежа радиаторов отопления к стене или полу зависит от материала изготовления отопительного устройства. После установки, батареи стоит связать друг с другом при помощи трубопроводов, и в конце – с котлом.
Крепление биметаллических радиаторов к стене

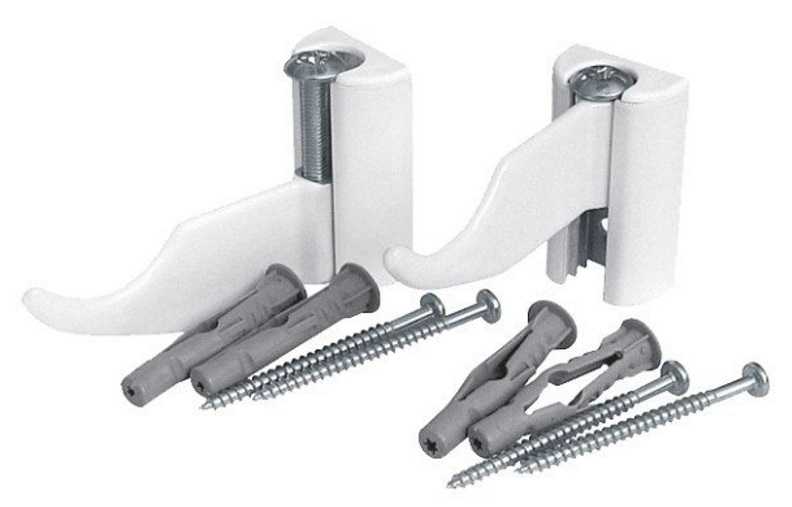

Внешне кронштейны для биметаллических радиаторов отопления напоминают те, что применяются и в случае монтажа чугунного отопителя, однако производятся не такими массивными.
Как правило, они делаются в виде угловых универсальных изделий. Выемка, предназначенная под проход коллектора, делается и снизу, и сверху. Это даёт возможность производить монтаж его слева либо справа.
Стоит сказать, что биметаллические батареи не производятся в напольных версиях. Однако кронштейн для радиаторов напольный универсальный на рынке найти можно (если кто-то пожелает выполнить из них напольную конструкцию).
Крепёжные изделия устанавливаются на полу, на них ставится батарея. Как правило, подобный монтаж осуществляют в том случае, когда межкомнатные перегородки в доме сделаны из непрочных материалов (они могут быть газобетонные, гипсокартонные и пр.), что не очень хорошо держат различные типы крепежных элементов.
Стеклянные стены, которые сейчас в моде, тоже не совсем пригодны для установки какого бы то ни было обогревательного оборудования. В таких случаях от батарей стоит отказаться, их же можно заменить тёплыми полами, либо отопительными конструкциями трубчатой формы, устанавливаемыми на полу, либо ретро-чугунными отопителями.

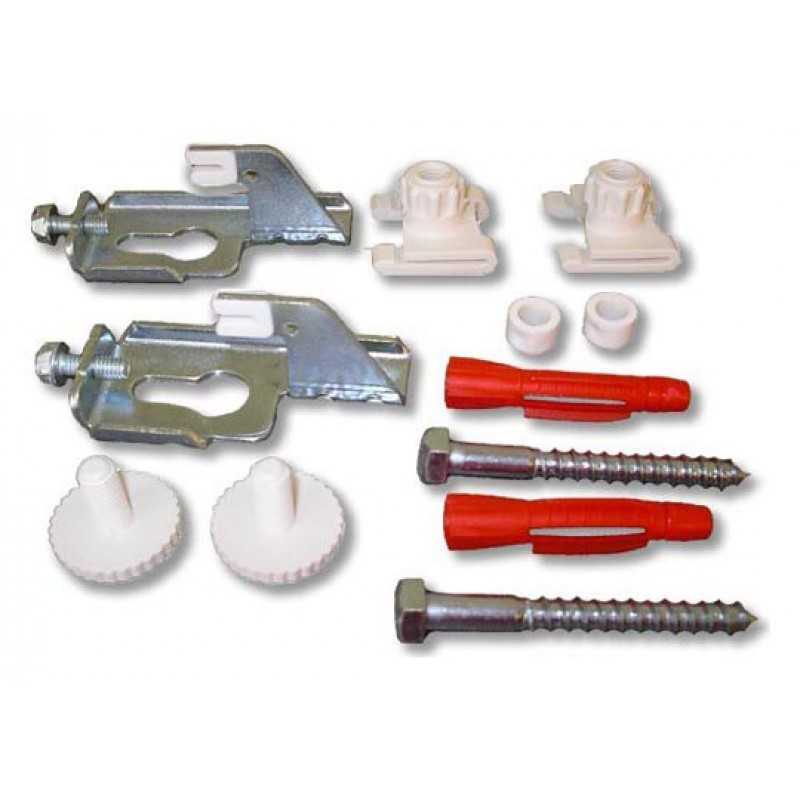

Универсальный кронштейн для радиатора для регулировки вдоль и поперёк поверхности стены
Как правильно подобрать кронштейн
Главное правило при покупке фиксатора: он должен выдерживать возложенный на него вес. Максимальная нагрузка обычно указывается в прилагаемой инструкции. Легче всего подобрать кронштейн для алюминиевого радиатора, так как он мало весит и для него подойдут любые типы.
Для очень мощных батарей берите напольные подставки. Но если покрытие в доме деревянное, то необходимо позаботиться о том, чтобы фиксаторы были снабжены дополнительными крепежами к стене. Это нужно для того, чтобы уменьшить нагрузку на доски. Для легких обогревательных элементов, которые будут находиться в глубокой нише под окном, лучше купить длинный кронштейн.
Важно, чтобы в составе сплава не было токсичных веществ, выделяемых при нагревании. Не стоит покупать детали с рук, особенно без соответствующих сопроводительных документов
Обратите внимание, что самый легкий – угловой кронштейн – предназначен только для алюминиевых и медных радиаторов
| Марка | Производство | Характеристики | Цена, рубли/шт. |
| Omec | Италия | фиксированные, настенные, антишумовые, стальные, до 70 кг, антикоррозийная оцинковка | 130 |
| Konner | Китай | напольные, для укрепления нижней части радиатора, сталь без покрытия, до 100 кг | 255 |
| Royal Thermo | Италия | для биметаллических батарей, регулировка в диапазоне 2 см, до 70 кг | 170 |
| Tiarun |
Россия |
анкерные, из оцинкованной стали, окрашенной эпоксидной эмалью, длина 170, 220 и 250 мм, до 150 кг | 35, 50, 70 |
| 08пс — ГОСТ1050-88 | угловые, из листовой стали, покрыты порошковой эмалью, по описанию вес кронштейна составляет всего 52 г/шт., предназначены для алюминиевых радиаторов, до 50 кг | 25 |
Как выполнить монтаж своими руками
Сначала делается разметка по следующим правилам:
- расстояние до пола и подоконника должно составлять около 100 мм;
- на каждые 6 секций ставится 2 кронштейна сверху и 1 снизу.
Монтаж фиксаторов осуществляется просто:
- в бетонной стене сверлят отверстия, вставляют дюбеля и ввинчивают в них держатели с резьбой;
- в кирпичной – место соединения дополнительно укрепляют (скрывают) цементным раствором и ожидают его застывания;
- к деревянной поверхности прикручивают крепеж со специальной пластиной с помощью гаек;
- при необходимости (для чугунных батарей) на пол устанавливают подставку, тщательно привинтив ее;
- все держатели проверяют на надежность, пытаясь повернуть или сдвинуть их вручную.
Затем на кронштейны навешивают радиатор. После этого снова испытывают прочность конструкции.
Дата: 29 августа 2022
Крепление для чугунных батарей
Кронштейн литой под чугунный радиатор, чугунный литой
При установке кронштейнов для батарей отопления из чугуна, стоит быть предельно внимательным. Перед началом работ нужно произвести все расчёты, перепроверить их неоднократно. Ведь материал выполнения радиатора довольно тяжёлый, и из-за этого даже самая, казалось бы, незначительная погрешность может стать причиной неприятного последствия. При монтаже радиатора нужно применять регулируемый кронштейн для радиаторов отопления из чугуна большой толщины
Использование именно такого прибора очень важно, потому что он даёт возможность изменять расстояние между прибором обогрева и стеной
Способ крепления чугунных радиаторов к стене зависит от материала основания. В случае гипсокартонного либо деревянного основания, помимо кронштейнов для батарей из чугуна должна быть подставка, функция которой в компенсации большого веса устройства.
Отметить точки для будущих отверстий можно и самому, однако для монтажа отопительного устройства нужен будет напарник, в особенности, если батарея имеет несколько секций. Для уверенности в качестве крепежа, специалисты советуют приобретать кронштейны для крепления радиаторов отопления к стене из Германии либо Австрии. Цена на них, конечно, немного выше, но зато вы можете не беспокоиться за их надёжность.

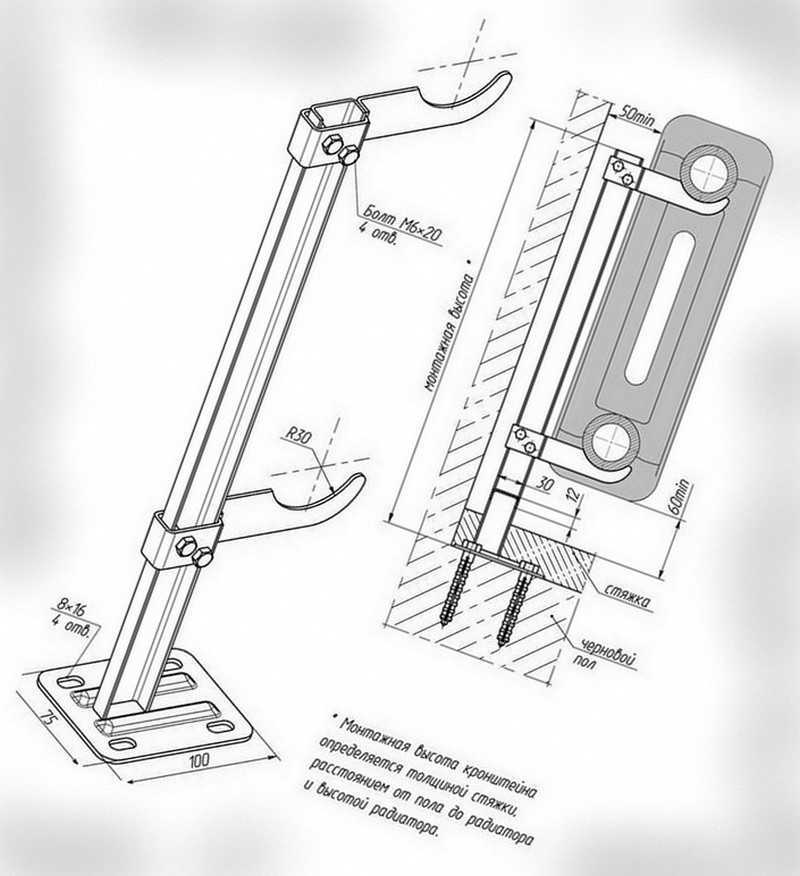

Кронштейн напольный регулируемый для чугунных радиаторов из стали
Установка радиаторов: чугунных
ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 18-03-001-01
| Наименование | Единица измерения |
| Установка радиаторов: чугунных | 100 кВт радиаторов и конвекторов |
| Состав работ | |
| 01. Установка и заделка кронштейнов со сверлением отверстий. 02. Установка радиаторов и конвекторов с присоединением их к трубопроводам. |
ЗНАЧЕНИЯ РАСЦЕНКИ
Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам 2009 года. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.
Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
Для определения состава и расхода материалов, машин и трудозатрат применялись ГЭСН-2001
ТРУДОЗАТРАТЫ
| № | Наименование | Ед. Изм. | Трудозатраты |
| 1 | Затраты труда рабочих-строителей Разряд 3,4 | чел.-ч | 75,7 |
| 2 | Затраты труда машинистов (справочно, входит в стоимость ЭМ) | чел.-ч | 2,72 |
| Итого по трудозатратам рабочих | чел.-ч | 75,7 | |
| Оплата труда рабочих = 75,7 x 8,97 | Руб. | 679,03 | |
| Оплата труда машинистов = 70,56 (для начисления накладных и прибыли) | Руб. | 70,56 |
ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 021141 | Краны на автомобильном ходу при работе на других видах строительства 10 т | маш.-ч | 0,14 | 111,99 | 15,68 |
| 2 | 030954 | Подъемники грузоподъемностью до 500 кг одномачтовые, высота подъема 45 м | маш.-ч | 2,58 | 31,26 | 80,65 |
| 3 | 330206 | Дрели электрические | маш.-ч | 0,21 | 1,95 | 0,41 |
| 4 | 400001 | Автомобили бортовые, грузоподъемность до 5 т | маш.-ч | 3,34 | 87,17 | 291,15 |
| Итого | Руб. | 387,89 |
РАСХОД МАТЕРИАЛОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 101-0148 | Дюбели с калиброванной головкой (россыпью) 3х68,5 мм | т | 0,00632 | 25425 | 160,69 |
| 2 | 301-1195 | Кронштейны для крепления радиаторов к кирпичным и бетонным стенам, при длине кронштейна 131 мм | 100 шт. | 2,53 | 180,69 | 457,15 |
| 3 | 301-1196 | Кронштейны для крепления радиаторов к кирпичным и бетонным стенам, при длине кронштейна 325 мм | 100 шт. | 2,53 | 187,47 | 474,30 |
| 4 | 301-9351 | Радиаторы | кВт | 100 | 0,00 | |
| 5 | 402-0002 | Раствор готовый кладочный цементный марки 50 | м3 | 0,0505 | 485,9 | 24,54 |
| Итого | Руб. | 1 116,67 |
ИТОГО ПО РЕСУРСАМ: 1 504,56 Руб.
ВСЕГО ПО РАСЦЕНКЕ: 2 183,58 Руб.
