Подключение трансформаторов ТПП к сети 220 Вольт
Доставка щебня смотрите здесь.
Для подключения трансформаторов ТПП броневой
конструкции (ТПП201 — ТПП289) необходимо соединить между собой
выводы 3 и 7 (это касается только трансформаторов двойного стандарта
127/220. Напряжение сети 220 Вольт
подается на выводы 2 и 9.
Трансформаторы ТПП броневой конструкции, не имеющие
в своем обозначении магических цифр «127» не нуждаются в
дополнительных коммутациях первичной обмотки). Напряжение сети 220
Вольт также подается на выводы 2 и 9. (других выводов, собственно, и
нет! ;-))
Для подключения к сети 220 Вольт трансформаторов ТПП
стержневой конструкци (ТПП290 — ТПП323) необходимо соединить между
собой выводы 3 и 9. Напряжение сети 220 Вольт подать на выводы
2 и 7. Ниже на первом чертеже трансформатор ТПП
стержневой конструкции двойного сетевого стандарта 127/220.
На втором, — трансформатор с возможностью подключения лишь в сеть
220 Вольт.
Примечание: В случае как и
со всеми другими трансформаторами двойного стандарта 127/220
(ТА, ТАН, ТН и т.д.) у трансформаторов ТПП первичная обмотка также
имеет отводы. При необходимости возможна небольшая коррекция под
имеющееся сетевое напряжение. Разумеется, при этом в той же
пропорции изменятся и выходные напряжения трансформатора. Иногда
таким способом удается получить напряжения, более оптимальные для
данной схемы.
Восстановление
Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.
Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.
При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС
Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора
Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.
Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.
Трансформатор GET 03
Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором
Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник. Расширитель подобран с изолятором
С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В
Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.

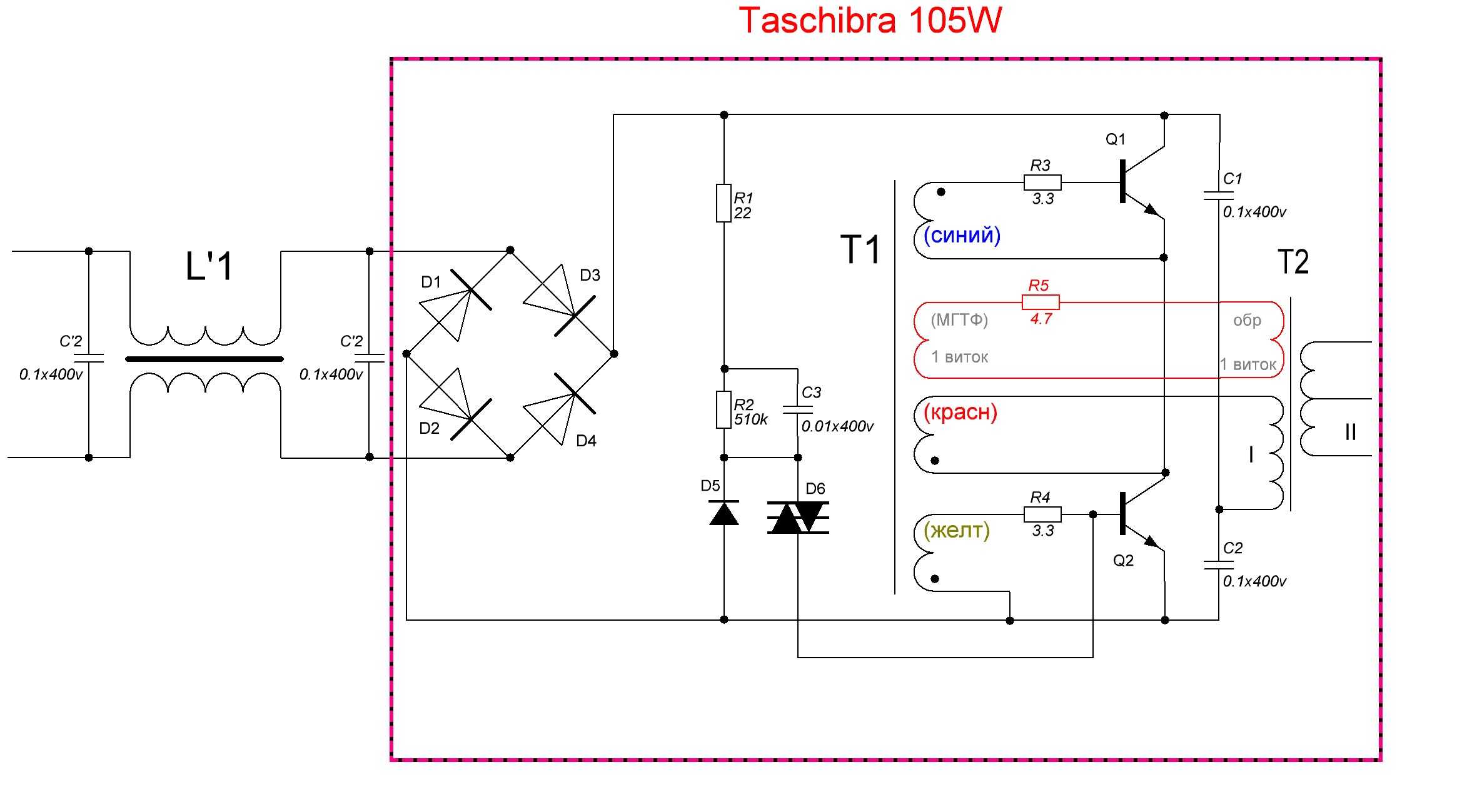

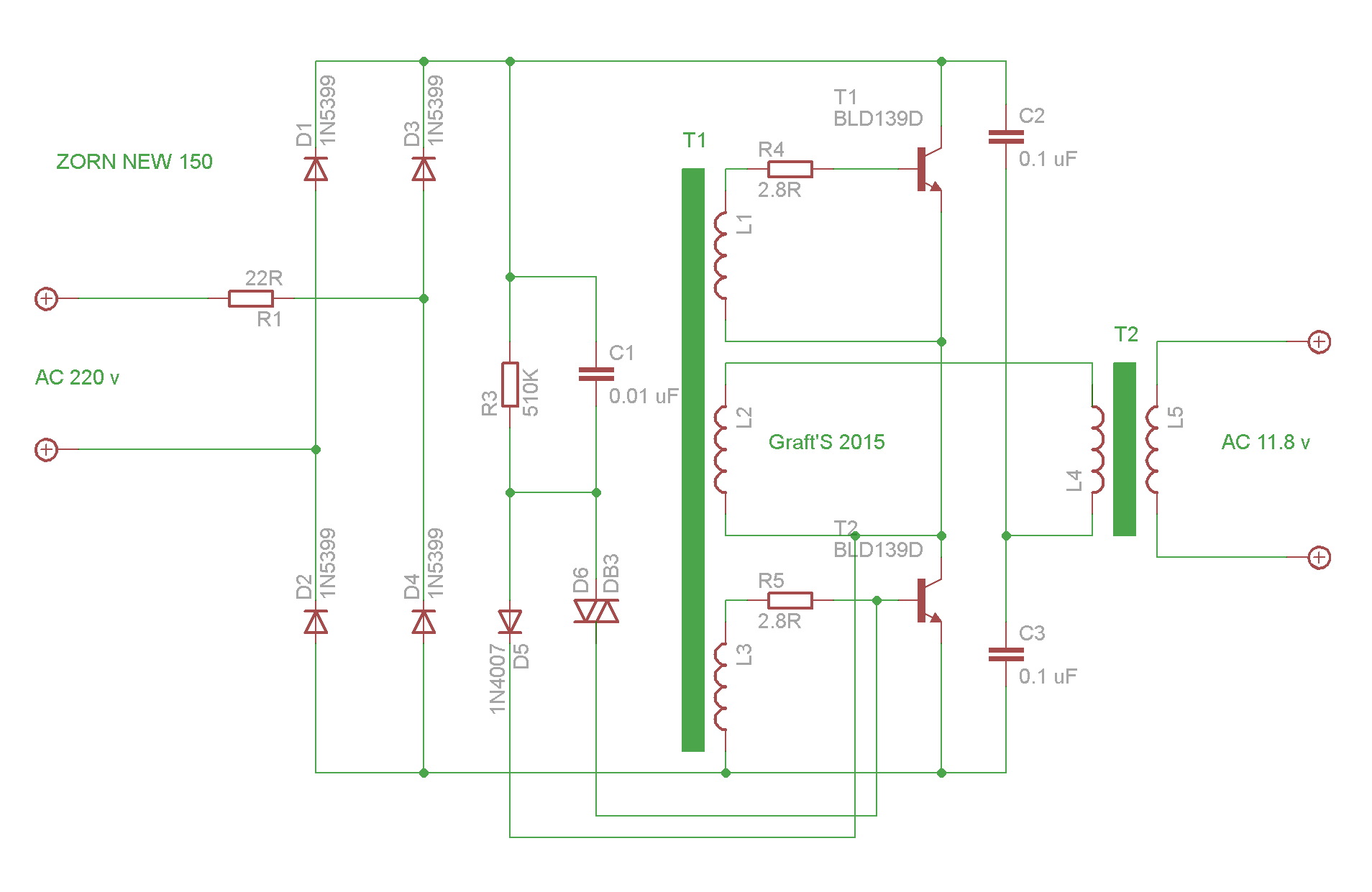

Увеличение мощности электронного трансформатора ЭТ
Электронный трансформатор является сетевым импульсным блоком питания с весьма хорошими показателями. Такие блоки питания лишены защиты от КЗ на выходе, но эту недоработку можно исправить. Сегодня решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЭТ с мощностью 150 ватт, мы превратим в мощный ИБП, который может быть использован практически для любых целей. Вторичная обмотка импульсного трансформатора, в моем случае содержит всего один виток. Обмотка намотана 10-ю жилами провода 0,5мм. Блок питания умощнен до 300 ватт, следовательно, его можно использовать для питания мощных усилителей НЧ, таких как Холтон, Ланзар, Маршалл Лич и т.п. При желании, можно на основе такого ИБП собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП такого типа не включаются без нагрузки, такой недостаток имеют электронные трансформаторы Tashibra с мощностью 105 ватт.
Наша схема не имеет такого недостатка, схема заводится без нагрузки и может работать с маломощными нагрузками (светодиоды и т.п.). Для умощнения нужно сделать несколько переделок. Нужно перемотать импульсный трансформатор, подобрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи. В моем случае использованы диоды на полтора ампера, которые я не заменил, но обязательно замените на любые диоды с обратным напряжением не менее 400 Вольт и с током 2 Ампер и более.Для начала давайте переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно аналогичное кольцо (снял с такого же блока) и склеиваем их. Сетевая обмотка состоит из 90 витков, витки растянуты по всему кольцу.Диаметр провода, которым намотана обмотка 0,5…0,7мм. Далее уже мотаем вторичную обмотку. Один виток дает полтора вольта, к примеру — для получения 12 Вольт выходного напряжения, обмотка должна содержать 8 витков (но бывают и другие значения).Далее заменяем конденсаторы полумоста. В стандартной схеме использованы конденсаторы 0,22мкФ 630 Вольт, которые были заменены на 0,5мкФ 400 Вольт. Силовые ключи использованы серии MJE13007, которые были заменены на более мощные — MJE13009.На этом переделка почти завершена и можно уже подключить в сеть 220 Вольт. После проверки работоспособности схемы идем дальше. Дополняем ИБП фильтром помех сетевого напряжения. Фильтр содержит из дросселей и сглаживающего конденсатора. Электролитический конденсатор подбирается с расчетом 1мкФ на 1 Вольт, для наших 300 Ватт подбираем конденсатор с емкостью 300мкФ с минимальным напряжением 400 Вольт. Дальше приступаем к дросселям. Дроссель у меня использован готовый, был выпаян с другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.На входе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирают на 1,25 — 1,5Ампер. Вот теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами. Если планируете собрать на основе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе хватит и одного мощного диода шоттки. К числу таких диодов относится мощный импульсный диод серии STPR40, который достаточно часто применяется в компьютерных блоках питания. Ток указанного диода 20Ампер, но для 300 ваттного блока питания и 20 Ампер маловато. Не беда! Дело в том, что указанный диод содержит в себе два аналогичных диода на 20 Ампер, нужно всего лишь подключить два крайних вывода корпуса друг к другу. Теперь у нас есть полноценный диод на 40 Ампер. Диод нужно будет установить на достаточно большой теплоотвод, поскольку последний будет перегреваться достаточно сильно, возможно понадобится небольшой кулер.
Особенности эксплуатации трансформатора
Трансформатор RT 525B является устройством, предназначенным для преобразования напряжения и электрической энергии. В процессе его эксплуатации необходимо учитывать следующие особенности:
Правильное подключение: При подключении трансформатора необходимо тщательно следовать инструкции производителя и убедиться в правильной последовательности подключения проводов.
Защита от перегрузок: Трансформатор нужно использовать в соответствии с его номинальной мощностью
Неправильное использование или превышение нагрузки может привести к перегреву и повреждению устройства.
Термический контроль: Во время эксплуатации трансформатора следует обращать внимание на его температуру
Перегрев может указывать на неисправности или неправильное использование устройства.
Регулярная проверка: Важно регулярно проводить проверку состояния трансформатора, а также проверять качество и надежность проводов и соединений.
Безопасность при обслуживании: При обслуживании или проведении каких-либо работ с трансформатором, необходимо соблюдать правила безопасности, используя соответствующие защитные средства, а также отключать устройство от источника питания.. Соблюдая данные особенности эксплуатации, можно обеспечить более долговечную и безопасную работу трансформатора RT 525B, а также предотвратить возможные поломки и повреждения устройства
Соблюдая данные особенности эксплуатации, можно обеспечить более долговечную и безопасную работу трансформатора RT 525B, а также предотвратить возможные поломки и повреждения устройства.
Соединение обмоток реле и трансформаторов тока
Принцип воздействия токового трансформатора не имеет существенных отличий от подобных характеристик стандартного силового прибора. Особенностью первичной трансформаторной обмотки является последовательное включение в измеряемую электрическую цепь. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы.
В полную звезду
В условиях стандартного симметричного уровня токового протекания, трансформатор устанавливается на всех фазах. В этом случае вторичная трансформаторная и релейная обмотка объединяются в звезду, а связка их нулевых точек выполняется посредством одной жилы «ноль», а зажимы на обмотках подсоединяются.
Соединение трансформаторов тока и обмоток реле в полную звезду
Таким образом, трехфазное короткое замыкание характеризуется протеканием токов в обратном кабеле в условиях двух реле. Для двухфазного короткого замыкания, протекание тока отмечается в единственном или сразу в паре реле, согласно фазовому повреждению.
Любые замыкания, кроме «земля», сопровождаются протеканием в нулевом проводе токовой геометрической суммы в реле, приблизительно «О».
В неполную звезду
Особенностью двухфазной двухрелейной схемы подсоединения с образованием неполной звезды. К достоинствам такой схемы можно отнести реагирование на любой вид короткого замыкания, кроме земли фазы, а также вероятность применения данной схемы на междуфазных защитах.
Соединение трансформаторов тока и обмоток реле в неполную звезду
Таким образом, в условиях различных типов короткого замыкания, токовые величины в реле, а также уровень его чувствительности, будут разнообразными.
Недостаток подсоединения в неполную звезду представлен слишком низким коэффициентом чувствительности, по сравнению со схемой полной звезды.
Трансформаторы ТПП броневой конструкции
|
Трансформатор |
Магнитопровод |
Мощность, |
Напряжение на вторичных обмотках, Вольт |
Ток вторичных |
||
|
11-12, |
15-16, |
19-20, |
||||
| ТПП201 | ШЛ 12Х16 | 1.65 | 1,25 | 1,25 | 0,35 | 0,29 |
| ТПП202 | 1,24 | 2,48 | 0,65 | 0,188 | ||
| ТПП203 | 2,53 | 2,51 | 0,146 | |||
| ТПП204 | 2,5 | 5 | 1,3 | 0,094 | ||
| ТПП205 | 10 | 0,65 | 0,0628 | |||
| ТПП206 | 5 | 5 | 1,32 | 0,073 | ||
| ТПП207 | 20 | 1,3 | 0,0314 | |||
| ТПП208 | 10 | 10 | 2,6 | 0,0365 | ||
| ТПП209 | 20 | 5 | 0,0236 | |||
| ТПП210 | ШЛ 12Х20 | 3.25 | 1,25 | 1,25 | 0,35 | 0,57 |
| ТПП211 | 1,25 | 2,49 | 0,396 | |||
| ТПП212 | 1,26 | 2,48 | 0,65 | 0,37 | ||
| ТПП213 | 2,52 | 2,5 | 0,288 | |||
| ТПП214 | 4 | 6,3 | 0,74 | 0,147 | ||
| ТПП215 | 5 | 10 | 1,3 | 0,1 | ||
| ТПП216 | 10 | 2,6 | 0,072 | |||
| ТПП217 | 20 | 2,64 | 0,05 | |||
| ТПП218 | 5 | 0,0465 | ||||
| ТПП219 | ШЛ 12Х25 | 5.5 | 1,26 | 1,25 | 0,35 | 0,965 |
| ТПП220 | 2,53 | 2,51 | 0,66 | 0,485 | ||
| ТПП221 | 2,48 | 5 | 1,32 | 0,31 | ||
| ТПП222 | 10 | 0,66 | 0,21 | |||
| ТПП223 | 5 | 1,25 | 0,244 | |||
| ТПП224 | 5 | 10 | 2,62 | 0,156 | ||
| ТПП225 | 10 | 20 | 2,57 | 0,084 | ||
| ТПП226 | 20 | 3,98 | 0,0625 | |||
| ТПП227 | ШЛ 20Х16 | 9 | 1,25 | 1,24 | 0,35 | 1,57 |
| ТПП228 | 2,51 | 0,67 | 1,02 | |||
| ТПП229 | 2,54 | 2,52 | 0,68 | 0,795 | ||
| ТПП230 | 2,49 | 5 | 0,66 | 0,55 | ||
| ТПП231 | 2,5 | 10 | 2,6 | 0,298 | ||
| ТПП232 | 5,04 |
10 |
2,63 | 0,255 | ||
| ТПП233 | 5 | 20 | 1,3 | 0,17 | ||
| ТПП234 | 10 | 10 | 2,55 | 0,2 | ||
| ТПП235 | 20 | 2,57 | 0,138 | |||
| ТПП236 | 20 | 5 | 0,128 | |||
| ТПП238 | 4 | 0,102 | ||||
| ТПП237 | ШЛ 20Х20 | 14.5 | 4,97 | 10 | 1,3 | 0,445 |
| ТПП239 | 1,24 | 1,23 | 0,34 | 2,55 | ||
| ТПП240 | 2,5 | 1,77 | ||||
| ТПП241 | 2,5 | 0,62 | 1,28 | |||
| ТПП242 | 2,47 | 5 | 1,29 | 0,825 | ||
| ТПП243 | 2,49 | 10 | 0,68 | 0,552 | ||
| ТПП244 | 3,95 | 6,27 | 0,74 | 0,655 | ||
| ТПП245 | 5,05 | 10 | 2,61 | 0,415 | ||
| ТПП246 | 4,97 | 20 | 5,04 | 0,242 | ||
| ТПП247 | 10 | 2,59 | 0,223 | |||
| ТПП248 | 20 | 4 | 0,165 | |||
| ТПП249 | ШЛ 20Х25 | 22 | 1,25 | 2,53 | 0,35 | 2,56 |
| ТПП250 | 2,51 | 5,05 | 0,63 | 1,35 | ||
| ТПП251 | 2,5 | 10 | 2,58 | 0,73 | ||
| ТПП252 | 5,05 | 5,03 | 1,32 | 0,97 | ||
| ТПП253 | 10 | 2,59 | 0,61 | |||
| ТПП254 | ШЛ 20Х32 | 31 | 2,5 | 5 | 1,34 | 1,76 |
| ТПП255 | 2,51 | 10,1 | 0,72 | 1,18 | ||
| ТПП256 | 4 | 6,3 | 0,72 | 1,4 | ||
| ТПП257 | 5 | 5 | 1,35 | 1,37 | ||
| ТПП258 | 10 | 2,61 | 0,88 | |||
| ТПП259 | 20,1 | 1,34 | 0,59 | |||
| ТПП260 | 10 | 10 | 2,5 | 0,69 | ||
| ТПП261 | 20 | 2,6 | 0,475 | |||
| ТПП262 | 20 | 20,1 | 4,1 | 0,352 | ||
| ТПП263 | ШЛ 25Х25 | 57 | 1,28 | 1,26 | 0,36 | 10 |
| ТПП264 | 2,48 | 2,46 | 0,7 | 5,05 | ||
| ТПП265 | 2,47 | 5 | 0,69 | 3,5 | ||
| ТПП266 | 2,48 | 10 | 2,57 | 1,89 | ||
| ТПП267 | 5 | 4,95 | 1,31 | 2,52 | ||
| ТПП268 | 4,98 | 10 | 2,57 | 1,62 | ||
| ТПП269 | 20 | 1,34 | 1,08 | |||
| ТПП270 | 10 | 10,1 | 2,59 | 1,25 | ||
| ТПП271 | 20 | 4,97 | 0,815 | |||
| ТПП272 | ШЛ 25Х32 | 72 | 2,49 | 5 | 1,36 | 4,1 |
| ТПП273 | 1,25 | 1,25 | 0,42 | 12,5 | ||
| ТПП274 | 2,5 | 0,46 | 8,8 | |||
| ТПП275 | 2,51 | 2,51 | 0,68 | 6,35 | ||
| ТПП276 | 2,5 | 10 | 0,71 | 2,73 | ||
| ТПП277 | 5 | 5 |
1,36 |
3,2 | ||
| ТПП278 | 10 | 1,35 | 2,2 | |||
| ТПП279 |
5 |
20 | 5 | 1,2 | ||
| ТПП280 | 10 | 9,93 | 2,6 | 1,6 | ||
| ТПП281 | 20 | 2,62 | 1,1 | |||
| ТПП282 | 20 | 4 | 0,815 | |||
| ТПП283 | ШЛ 25Х40 | 90 | 1,25 | 2,48 | 0,62 | 10,2 |
| ТПП284 | 2,47 | 5 | 0,61 | 5,5 | ||
| ТПП285 | 2,5 | 9,95 | 2,61 | 2,98 | ||
| ТПП286 | 3,92 | 6,36 | 0,75 | 4,1 | ||
| ТПП287 | 5 | 10 | 2,63 | 2,55 | ||
| ТПП288 | 20 | 1,33 | 1,7 | |||
| ТПП289 | 10 | 20,1 | 5 | 1,29 |
Замена
Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги
Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.
Схема подключения трансформатора RT 525B
Трансформатор RT 525B является одним из наиболее популярных и востребованных трансформаторов в электротехнике. Он применяется для преобразования напряжения сети переменного тока.
Данная статья предоставляет подробную схему подключения трансформатора RT 525B, которая поможет вам правильно установить и настроить данный прибор. Ниже приведена последовательность действий:
- Перед началом работы убедитесь, что питание отключено.
- Проверьте целостность изоляции проводов и корпуса трансформатора.
- Соедините первичную обмотку трансформатора с сетью переменного тока. Проверьте правильность подключения фазных и нулевых проводов.
- Соедините вторичную обмотку трансформатора с нагрузкой. Убедитесь, что провода правильно подключены к нагрузке и трансформатору.
- Проверьте все соединения и затяните контакты.
- Включите питание и проверьте работу трансформатора. Убедитесь, что выходное напряжение соответствует заданным параметрам.
Схема подключения трансформатора RT 525B представлена в виде таблицы:
| Параметр | Подключение |
|---|---|
| Первичная обмотка | Фазный провод — Желтый клеммник |
| Нулевой провод — Синий клеммник | |
| Вторичная обмотка | Плюс — Красный клеммник |
| Минус — Зеленый клеммник |
Это основная схема подключения трансформатора RT 525B. При подключении рекомендуется обратиться к руководству пользователя и соблюдать все инструкции и предостережения, указанные в документации. В случае возникновения проблем или вопросов, лучше обратиться к специалисту, который сможет дать детальные рекомендации и консультацию.
Подключение к электрической сети
При подключении трансформатора RT 525B к электрической сети необходимо соблюдать определенные меры предосторожности и последовательность действий. Ниже приведена пошаговая инструкция:
Перед началом работы убедитесь, что электрическое оборудование отключено от источника питания. Для безопасности рекомендуется выключить соответствующий автоматический выключатель или снять предохранитель.
Разместите трансформатор RT 525B в удобном для работы месте, учитывая максимальную длину кабеля питания и близость к источнику питания.
Проверьте целостность кабеля питания трансформатора. Убедитесь, что кабель не поврежден и не имеет обнаженных проводников.
Вставьте вилку кабеля питания в розетку, соответствующую напряжению и силе тока вашей электрической сети. Перед включением убедитесь, что выставлен правильный режим работы трансформатора (при необходимости, установите нужные переключатели или регуляторы).
Включите трансформатор RT 525B, нажав на кнопку включения
При этом обратите внимание на индикаторные светодиоды или дисплей, которые могут указывать на наличие подключения к электрической сети и правильность работы.
При необходимости, проверьте работу трансформатора, подключив необходимые электроприборы или измерительные приборы.
По завершении работы или при необходимости отключения трансформатора RT 525B от электрической сети, сначала выключите его, нажав на кнопку выключения. Затем отсоедините вилку кабеля питания из розетки.
Перед перемещением или хранением трансформатора убедитесь, что он полностью отключен от электрической сети и остывший.
Правильное подключение и эксплуатация трансформатора RT 525B обеспечат безопасную работу и долговечность оборудования, а также сохранят его функциональность и эффективность.
Особенности
Трансформаторы типа ТДКС сегодня включаются в схему телевизора для обеспечения анода (второго) кинескопа электрическим током с требуемыми параметрами. Напряжение исходящее составляет 25-30 кВ. В процессе работы оборудования формируется электрический поток. Это ускоряющее напряжение 300-800 В.
В зависимости от категории трансформаторов ТДКС, цоколевки, образуется вторичное напряжение, которое является дополнительным для обеспечения развертки кадрового типа. Приборы оборудования снимают в трансформаторах телевизоров сигнал луча кинескопа автоматически подстроенной частоты строчной развертки.
Схема подключения, цоколёвка в представленном трансформаторе характеризуют устройство. Прибор обладает первичной обмоткой. На нее подается электрический ток для дальнейшей развертки. С первичного контура подается питание для функционирования усилителей видеосигнала. Обмотка передает электричество на вторичную катушку. Отсюда производится питание соответствующих цепей.
Видео: Строчный трансформатор
Строчному трансформатору вменяется питание второго анода, ускоряющее напряжение, фокусировка. Эти процессы производятся в ТДКС. Регулировка происходит при помощи потенциометров. Трансформаторам представленной категории обеспечивается определенная цоколевка. Расположение выводов может быть в виде буквы О или U.
Подключение последовательно
Подключение трансформатора RT 525B последовательно требует следования определенной последовательности действий:
- Убедитесь, что питающий источник напряжения выключен и отключен от сети.
- Осмотрите трансформатор и убедитесь в его целостности. Если есть повреждения, необходимо обратиться к профессионалам для их устранения.
- Определите ток, который должен протекать через трансформатор, и соответствующую нагрузку.
- Подключите положительный конец нагрузки к полюсу трансформатора с маркировкой «+».
- Подключите отрицательный конец нагрузки к полюсу трансформатора с маркировкой «-«.
- Подключите питание к трансформатору, следуя правильной полярности.
- Проверьте правильность подключения, убедившись в отсутствии короткого замыкания.
- Если все подключено правильно, можно включить питающий источник напряжения и проверить работу трансформатора.
Важно помнить, что при подключении трансформатора RT 525B последовательно необходимо соблюдать правильную полярность и избегать короткого замыкания. Если вы не уверены в своих навыках или имеются сомнения, лучше обратиться к профессионалам для помощи
Поломки
Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:
- пробой корпуса;
- обрыв обмоток;
- межвитковые замыкания;
- обрыв потенциометра screen.
С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор«.
Переделка блока питания своими руками
Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.
Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.
Один из вариантов самостоятельного изготовления импульсного блока питания
Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.
Схема двухполярного блока питания
Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.
Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.
Самостоятельная сборка
Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.
Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см
Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками
Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.
На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.
Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.
Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.
↑ Усовершенствование Tasсhibra — конденсатор в ПОС вместо резистора!
Можно избежать нагрева резистора R5, заменив его… конденсатором. Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц.
Запуск и работа преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220 Вт (минимально). Мощность трансформатора: значения — приблизительны, с определенными допущениями, но не завышены.
К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях. Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы
Исправлюсь в ответах на ваши вопросы
Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы.
Подключение трансформатора TRA110
Схема подключения электронного трансформатора предполагает установку регулятора проводного типа. Трансиверы используются только вместе с динисторами. Всего для нормальной работы модели потребуется два конденсатора. Емкость расширителя обязана составлять не менее 4 пФ. В данном случае реле устанавливается за вторичной обмоткой.
Если рассматривать схему с триггером, то для нормальной работы трансформатора потребуются изоляторы. Тиристор для него подбирается с контакторами. Если рассматривать трансформатор без триггера, то в этом случае требуется устанавливать модулятор выходного типа. Проводимость тока у него обязана составлять как минимум 50 мк. Резисторы используются только векторного типа.
Подсоединение трансформаторов тока
В процессе выполнения последовательного подключения вторичной обмотки в условиях параллельного подсоединения, позволяет уменьшать трансформирующий коэффициент и увеличивать уровень тока на вторичной цепи. Первичные обмотки подсоединяются исключительно в последовательности, а вторичные — в любом положении.
Последовательное подсоединение
При варианте последовательного подключения токовых трансформаторов, обеспечивается повышение нагрузочных показателей. В этом случае применяются трансформаторы, имеющие идентичные показатели kТ.
Соединение обмоток трансформатора последовательно
При протекающем через прибор одинаковом токе, величина поделится на коэффициент два, а уровень нагрузки снизится в пару раз. Применение такой схемы актуально при подсоединении Y/D с целью обеспечения защиты дифференциального типа.
Параллельное подсоединение
При использовании токовых трансформаторов, обладающих одинаковым уровнем kТ, отмечается появление результативного трансформирующего коэффициента, сниженного в пару раз.
Таким образом, при последовательном подсоединении вторичных обмоток обеспечивается повышение уровня выходного напряжения и показателей мощности в условиях сохранения номинальных значений выходного тока.
Если обмотка вторичного типа на каждом трансформаторе предполагает напряжение на выход 6,0 В при номинальных токовых показателях 1,0 А, то последовательное подсоединение позволяет сохранить номинал, а уровень мощности повышается в два раза.
Параллельное подключение вторичной обмотки в таком варианте помогает обеспечивать показатели напряжения на выходе 6,0 В, а также уровень тока — в два раза выше.
