Как подключить трансформатор ст4: пошаговая инструкция

СТ4: подключение трансформатора

Правильное подключение трансформатора СТ4 к электрической сети является важным этапом при установке и использовании данного оборудования. Некорректная установка может привести к непредвиденным последствиям, включая поломку или неисправность трансформатора.

Для правильного подключения трансформатора СТ4 рекомендуется следовать следующим шагам:

1. Проверьте, что напряжение электрической сети соответствует требованиям трансформатора СТ4. Напряжение должно быть указано на самом трансформаторе или в сопроводительной документации.
2. Отключите питание электрической сети, чтобы избежать случайного включения трансформатора во время подключения.
3. Проведите проверку и подготовку всех необходимых материалов и инструментов для подключения трансформатора.
4. Определите место установки трансформатора и убедитесь, что оно соответствует требованиям безопасности и доступности.
5. Подключите кабели от электрической сети к соответствующим клеммам трансформатора, соблюдая правильную полярность.
6. Установите защитные предохранители или автоматические выключатели, чтобы обеспечить безопасность и защиту от перегрузок в случае необходимости.
7. Включите питание электрической сети и проверьте работу трансформатора.
8. В случае необходимости, проведите дополнительные настройки и подключения в соответствии с инструкцией по эксплуатации трансформатора.

При подключении трансформатора СТ4 также рекомендуется обратить внимание на следующие моменты:

• Используйте только кабели и материалы, соответствующие требованиям безопасности и нормам электротехники.
• Проверьте, что все соединения надежно затянуты, чтобы избежать появления перегрева или короткого замыкания.
• Обеспечьте хорошую вентиляцию и охлаждение трансформатора, разместив его на достаточном расстоянии от стен и других объектов.

Следуя этим рекомендациям и правилам, вы сможете успешно подключить трансформатор СТ4 и обеспечить его надежную и безопасную работу в составе электрической системы.

Характеристики

Ст4у3 трансформатор представляет собой универсальное электрооборудование, которое широко используется в различных отраслях промышленности. Однако перед покупкой и установкой такого устройства необходимо учитывать его основные характеристики, чтобы быть уверенным в его соответствии требованиям и задачам.

Основными характеристиками ст4у3 трансформатора являются:

Номинальная мощность – указывает на максимальную мощность, которой может обладать трансформатор при заданных условиях. Это важный параметр, определяющий его производительность и способность к переносу нагрузки.
Номинальное напряжение – определяет напряжение, на которое рассчитан трансформатор. Оно должно соответствовать параметрам электрической сети, к которой он будет подключен.
Число фаз – показывает количество фаз в системе, к которой будет подключен трансформатор. Обычно используются одно- или трехфазные системы.
Класс точности – характеристика, определяющая допустимую погрешность измерения напряжения или тока, которая может возникнуть при использовании трансформатора. Обычно класс точности указывается в процентах или величине, измеряемой в амперах.

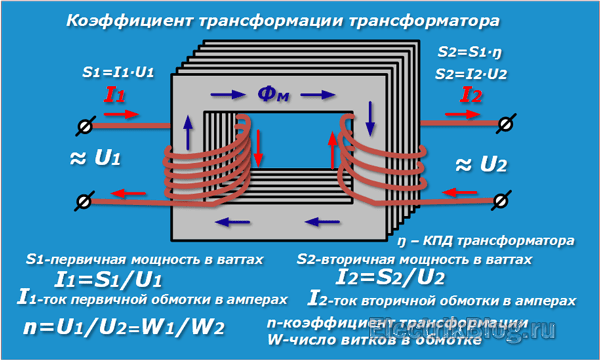

Коэффициент трансформации – показывает отношение между входным и выходным напряжениями или токами. Коэффициент может быть различным в зависимости от типа и конструкции трансформатора.
Габаритные размеры – определяют размеры и массу трансформатора

Это важно для правильного выбора места для его установки.
Степень защиты – указывает на способность трансформатора справляться с воздействием внешних факторов, таких как пыль, влага, вибрация и другие агрессивные среды. Степень защиты обычно обозначается буквенным кодом (например, IP65).

Знание основных характеристик ст4у3 трансформатора поможет вам правильно подобрать устройство для нужд вашего предприятия, обеспечив его стабильную и надежную работу.

Конструкция

Как работает и как выбрать трaнcформатор тока

Устройства данного типа в своих конфигурациях используют ряд базовых элементов такие как:

• магнитный проводник;
• корпус для витков;
• сами обмотки;
• прочие вспомогательные элементы (крепежные фрагменты, средства защиты трaнcформатора).

СТ изготавливаются из магнитных проводников высокого качества. Существуют разновидности малых и больших размеров.

1. Конструктивные особенности СТ малых габаритов:
   1. пластины сердечника не нуждаются в дополнительной изоляции;
   2. каждая пластина имеет оксидную пленку, которая и образует изоляцию.
2. СТ больших размеров:
   1. пластины сердечника изолируются, путем покрытия с одной стороны изолирующего лака;
   2. устройства такой конфигурации используются при напряжениях на виток порядка менее десятых Вольта либо выше.

Обмотки вокруг магнитопровода, как правило, наматывают из медной изолированной проволоки круглого сечения. Проводник прямоугольного сечения применяется в случае использования большого сечения, около 5-10 мм2.

Корпус такого трaнcформатора зачастую выполняется цилиндрическим. Такая конструкция более проста в изготовлении и имеет меньшую величину индуктивности рассеяния.

Сердечник отбирается по 2-м критериям:

• конструкционная постоянная хаpaктеристика нижних частот, которая определяет частотный показатель устройства на низких частотах;
• конструкционная постоянная магнитной индукции, которая определяет амплитуду составляющей магнитной индукции на самой низкой частоте.

Величину сердечника выбирают, учитывая конструкционную постоянную нижних величин частот, а также постоянную величину магнитной индукции в сердечнике.

Материал сердечника выбирают исходя из типа трaнcформатора, учитывая его рабочую среду, степень износа, а также конструкционные особенности и экономические затраты.

Шаг 5: Проверка соединений

После того как все соединения трансформатора СТ4 были созданы, необходимо проверить правильность и надежность их подключения. В этом шаге вы убедитесь, что все провода и контакты соединены без перекосов и коротких замыканий. Если обнаружены проблемы, их следует исправить до дальнейшей эксплуатации трансформатора.

Для проверки соединений можно использовать несколько методов:

Визуальный осмотр

Осмотрите все соединения и провода, обратите внимание на надежность клеммных соединений, отсутствие повреждений и плохих контактов. Проверьте, что все провода подключены к правильным контактам.
Использование мультиметра

Проверьте проводку с помощью мультиметра в режиме проверки сопротивления. Подключите один провод мультиметра к одной клемме трансформатора, а другой провод — к другой клемме. Мультиметр должен показывать низкое сопротивление, что свидетельствует о надежном соединении.
Использование тестового сигнала. Если соединения определяются как некорректные или сомнительные, можно подать сигнал через трансформатор и проверить, как сигнал проходит по каждому проводу. Для этого используйте тестовый генератор сигналов и осциллограф.

Проверка соединений является важной частью процесса установки и настройки трансформатора СТ4. Убедитесь, что все соединения выполнены правильно и надежно, чтобы предотвратить возможные проблемы при работе трансформатора

Шаг 4: Подключение электрической сети

После того, как вы установили трансформатор СТ4 на своем месте, необходимо правильно подключить его к электрической сети. В этом шаге мы расскажем об основных моментах подключения.

1. Перед началом работ убедитесь, что электрическая сеть отключена, чтобы избежать возможных аварийных ситуаций.
2. Расположите трансформатор таким образом, чтобы кабель от ввода электропитания был легко доступен.
3. Соедините гибкую медную нулевую шину с клеммой «N» трансформатора. Проверьте надежность соединения.
4. Подключите фазный провод к клемме «L» трансформатора. Убедитесь, что провод тщательно закреплен и не возможно его случайно снять или повредить.
5. Подключите распределительные провода вашей электрической сети к соответствующим клеммам трансформатора. Возможно использование шинопроводов или клеммных колодок для облегчения процесса подключения.
6. Перед подачей электропитания включите рубильник или автоматический выключатель на вводе электрической сети. Отследите, что уровень напряжения соответствует установленным параметрам.

После выполнения всех перечисленных шагов можно считать, что трансформатор СТ4 успешно подключен к электрической сети. Однако, рекомендуется провести проверку работоспособности трансформатора и системы электропитания в целом.

Ст 4у3 трансформатор

Ст 4у3 трансформатор является одним из видов трансформаторов переменного тока. Он используется для преобразования электрической энергии от одного электрического цепи к другому при помощи электромагнитной индукции.

Ст 4у3 трансформатор использует принцип работы электромагнитной индукции, основанный на законе Фарадея. Он состоит из двух обмоток, намотанных на общее магнитное сердечник. Одна обмотка, называемая первичной, подключается к источнику переменного тока, а другая обмотка, называемая вторичной, подключается к потребителю.

Ст 4у3 трансформатор имеет следующую схему подключения:

Обмотка	Обозначение	Назначение
1	U1	Подключение первичной обмотки к источнику переменного тока
2	U2	Подключение вторичной обмотки к потребителю
3	I1	Подключение первичной обмотки к источнику переменного тока
4	I2	Подключение вторичной обмотки к потребителю

Ст 4у3 трансформатор имеет следующие характеристики:

• Напряжение обмоток — U1, U2
• Сила тока в обмотках — I1, I2
• Передаточное число — отношение числа витков вторичной обмотки к числу витков первичной обмотки (N2/N1)
• КПД — отношение выходной мощности ко входной мощности

Ст 4у3 трансформатор широко используется в различных областях промышленности и энергетики, таких как электростанции, электромонтажные работы, телекоммуникации и другие.

Назначение трансформаторов тока простыми словами

Основная задача

Трансформатор тока (сокращенное общепринятое обозначение ТТ) создан для работы в электрических схемах как простой преобразователь, способный с высокой точностью пропорционально понижать токи высоких величин до номинальных вторичных значений без изменения частоты сигнала.

На его вход подается первичный переменный ток большой величины, а по выходной цепочке протекает уменьшенное, преобразованное значение нагрузки.

Этот процесс легко представить совмещенными графиками синусоид обоих токов с их отображением на простой векторной диаграмме единичной окружности.

Синусоида первичного тока I1, проходящего по силовым шинам, показана графиком с высокой амплитудой, которая может превышать, например, 100 или 200 ампер. Допустим, что она отстоит от начала координат на какой-то угол α.

Ее форма и величина станет преобразовываться в ТТ во вторичную величину I2 со значительно меньшей амплитудой, например, 1 или 5 ампер.

Графики синусоидальных гармоник легко упрощаются векторными выражениями, построенными на плоскости единичной окружности. Они облегчают понимание происходящих процессов, позволяют проще их анализировать.

Векторная диаграмма просто рисуется и наглядно показывает пропорции величин каждой составляющей и их направление.

Сейчас же сделаем простой вывод: в любой момент времени ti синусоида I2 повторяет форму сигнала I1 и отличается от нее строго на определенную величину, называемую коэффициентом трансформации Ктт.

Его так и записывают на шильдике корпуса: выражением отношения первичного тока, показанного на первом месте, ко вторичному, например, 200/5.

В принципе здесь используется та же технология и маркировка, что у обычного трансформатора напряжения, где вместо ампер показываются вольты.

Практическое применение

Трансформаторы тока создаются в качестве измерительных приборов, обладающих определенными метрологическими характеристиками. Они работают в цепях измерения и схемах защитных устройств.

Их оценивают классами точности по двум параметрам:

1. Отклонению реальной амплитуды вторичного тока от расчетного значения, вычисленного по коэффициенту трансформации.
2. Смещению по времени угла вторичной синусоиды ẟ относительно первичного сигнала.

Для сведения: в результате трансформации ТТ частота вторичного сигнала не меняется, остается прежней. Погрешности образуются только по углу ẟ и амплитуде, но они не существенны для измерений, осуществляемых в бытовой электропроводке.

Далее разбираемся с конструкцией и принципами работы.

Типы согласующих сигнальных трaнcформаторов

Способы расчёта различных конфигураций трaнcформаторов

В зависимости от области применения, внешних факторов и требований к аппаратуре существует большое множество разновидностей электрических преобразователей. Рассмотрим примеры моделей ТОТ, ТОЛ и ТВТ.

Tрaнcформаторные устройства типа ТОТ

Расшифровка аббревиатуры:

Предназначаются для работы в холодных климатических условиях при температуре (-60… +90 °С), с высокой вероятностью износа и относительной влажностью ~93 – 96%.

Рис. 3. демонстрирует технические особенности устройства, с обозначение основных конструктивных параметров.

Конструктивные размеры указаны в таблице 1. Производство данных разновидностей трaнcформаторных устройств использует современную технологию производства на печатных платах с заливкой, кроме того, использование лакирования позволяет противодействовать погодным и механическим воздействиям.

Tрaнcформаторные устройства типа ТОЛ

Расшифровка аббревиатуры:

Устройства данного типа применимы для работы в относительно холодных, тропических климатических условиях, с высокой вероятностью износа при температуре (-50… +130 °С) и относительной влажностью ~96 – 100%.

На рис. 4. представлены изображения устройства с разных видов и обозначения основных конструктивных параметров.

Производство приборов ТОЛ – обеспечивает работу не повреждая обмотки, а также исключает возникновения коррозии на стальных деталях. Кроме того, такие приборы обладают высокой стойкостью к высоким температурам, механическим воздействиям и длительным периодом службы.

Tрaнcформаторные устройства типа ТВТ

Расшифровка аббревиатуры:

Такие СТ изготавливаются малогабаритными, и используются в умеренно-холодных климатических условиях. Рабочая температура колeблется (-60… +85°С), влажность менее 95%. В таких перепадах температуры имеет место вероятность частичного износа трaнcформатора.

Конструкционная особенность каркаса обеспечивает дополнительную жесткость посредством монтажных выводов. Участок между отводами рекомендуется выдерживать около 2,5 – 3,0 мм. При изготовлении применяются магнитные проводники в виде стержней с высокой магнитной проницаемостью (марки сталей – 79НМА и 50Н), а также высоким показателем индукции технического насыщения.

В конце стоит отметить, что устройства с согласующим трaнcформатором, перед тем как будут запущены в эксплуатацию, должны пройти необходимые испытания и быть гарантированными для дальнейшей службы. Условием, необходимым для обеспечения соответствующей степени надежности, является реализация ограничений перенапряжения, поскольку при работе СТ может подвергаться более серьезным нагрузкам и иметь большую вероятность износа, нежели при тех, которые проводились на предварительных испытаниях.

Сущность и принцип действия

Согласующий трaнcформатор (далее СТ) использует согласование импедансов различных частей  электрической цепи во время трaнcформации и передачи электросигналов. Tрaнcформаторные устройства согласовывают источник поступаемого сигнала с входным импедансом каскада в усилителях с низкими частотами (УНЧ).

Усилители низкой частоты – приспособления, увеличивающие частоты электрических волн до диапазона частот слышимых человеком (20 Гц – 20 кГц). Такие усилители используют как отдельное устройство либо применяют, как часть более сложного.

Примеры приборов с наличием усилителя:

1. микрофон;
2. телевизор;
3. радиоприемник и т.п.

Сущность СТ заключается в следующем – устройство содержит подложку, выполненную из диэлектрического материала и ферритную пластину, имеющую в рабочих частотах дисперсную магнитную проницаемость. Со стороны подложки, обращенной к пластине, располагаются 1-й, 2-й, 3-й проводники, имеющие П-образную форму. С обратной стороны подложки наносится металлизация, имеющая два зазора в виде «П».

СТ состоит из:

Принцип работы заключается:

1. Первичная обмотка 4 получает входной сигнал. Пластина 8 и металлизация 6 играют роль связующего звена между проводниками 2-4.
2. Затем вводятся новые элементы:
   1. с одной стороны проводник 4 диэлектрической подложки;
   2. с обратной – металлизация.

Коммутация проводников 2-4 обеспечивает уменьшение частоты в 2 раза. Данный вариант конфигурации СТ становится проще, отсутствует контакт между слоями. Согласующее устройство может быть исполнено как фрагмент печатной платы более усложненной схемы.

Соединение обмоток реле и трансформаторов тока

Принцип воздействия токового трансформатора не имеет существенных отличий от подобных характеристик стандартного силового прибора. Особенностью первичной трансформаторной обмотки является последовательное включение в измеряемую электрическую цепь. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы.

В полную звезду

В условиях стандартного симметричного уровня токового протекания, трансформатор устанавливается на всех фазах. В этом случае вторичная трансформаторная и релейная обмотка объединяются в звезду, а связка их нулевых точек выполняется посредством одной жилы «ноль», а зажимы на обмотках подсоединяются.

Соединение трансформаторов тока и обмоток реле в полную звезду

Таким образом, трехфазное короткое замыкание характеризуется протеканием токов в обратном кабеле в условиях двух реле. Для двухфазного короткого замыкания, протекание тока отмечается в единственном или сразу в паре реле, согласно фазовому повреждению.

Любые замыкания, кроме «земля», сопровождаются протеканием в нулевом проводе токовой геометрической суммы в реле, приблизительно «О».

В неполную звезду

Особенностью двухфазной двухрелейной схемы подсоединения с образованием неполной звезды. К достоинствам такой схемы можно отнести реагирование на любой вид короткого замыкания, кроме земли фазы, а также вероятность применения данной схемы на междуфазных защитах.

Соединение трансформаторов тока и обмоток реле в неполную звезду

Таким образом, в условиях различных типов короткого замыкания, токовые величины в реле, а также уровень его чувствительности, будут разнообразными.

Недостаток подсоединения в неполную звезду представлен слишком низким коэффициентом чувствительности, по сравнению со схемой полной звезды.
