Монтаж выхода вентиляции Металл Профиль и вентиля KTV ∅110 на металлочерепицу МП Монтеррей
| Монтаж необходимо выполнять исключительно на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси, но не превышая расстояние в 60 см от конька. Для гарантии беспрепятственного движения потока воздушных масс от карниза до конька, выходы вентиляции монтируют в каждом стропильном пролете. Если под коньком устроен «холодный треугольник», допустим не такой частый монтаж выходов вентиляции (из расчета один выход вентиляции на 60 кв. м кровли).
Для установки необходимо:
|
Монтаж выхода канализации и выхода вытяжки Vilpe на металлочерепицу МП Монтеррей
| Монтаж осуществляет исключительно на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси.
Для монтажатребуется:
Вы сможете подробно ознакомиться с инструкцией по монтажу, которая входит в комплект выхода канализации и выхода вытяжки Vilpe. |
Монтаж выхода универсального Металл Профиль на металлочерепицу МП Монтеррей и профнастилы
| Выходы универсальные Металл Профиль используются в качестве вентиляции подкровельного пространства и выхода вытяжки.
Для установки выхода универсального Металл Профиль на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси необходимо:
Установка выхода универсального Металл Профиль ∅110/200 на профнастилы МП-20, С-21, НС-35 осуществляется аналогично. |
Теплая кровля: монтаж теплоизоляции
|
После того, как установка гидроизоляции была завершена, враспор между стропилами укладывают маты или плиты теплоизоляции. Соблюдать зазормежду теплоизоляцией и мембраной Tyvek или Delta в данном случае не имеет смысла.
При монтаже в несколько слоев, теплоизоляцию необходимо укладывать с перекрытием швов предыдущих плит. Специальный нож для теплоизоляции -это гарантияточного, качественного и быстрого раскроя теплоизоляционных плит. |
Теплая кровля: монтаж пароизоляции
|
На внутренней поверхности стропил, горизонтально, снизу вверх строительнымстеплером закрепляют полотна пароизоляционной мембраны или пароизоляционной пленки.
Полотна укладывают внахлест, герметично закрепляя соединительной лентой СП-1, Tyvek или Delta. Все проходы сквозь пароизоляцию необходимо герметизировать тщательнейшим способом. Далее, можно монтировать внутреннюю облицовку. |
Какой стороной стыковать профнастил. Предварительная подготовка
Перед тем, как стыковать профнастил на крыше, необходимо позаботиться о сооружении надежной системы стропильных элементов, которые смогут выдержать массу кровельного материала. Стропила и рейки обрешетки должны быть расположены так, чтобы на них приходились швы между отдельными элементами кровельного покрытия
Важно также грамотно подобрать разновидность самого металлопрофиля, поскольку от этого зависит количество расходов и эффективность будущего покрытия
На выбор типа профнастила в большой степени влияет регион расположения дома и погодные условия. Если ожидаются существенные снеговые нагрузки, то необходим несущий тип материала с высотой швов в 2 см. При этом стыковка профлиста выполняется в волну. В регионах со снежным климатом необходимо также придавать кровле уклон не менее 20º, иначе, стыки профнастила на крыше будут непрочными, а материала потребуется намного больше.
Так как стыковать металлопрофиль необходимо с нахлестом с обеих сторон, величину таких напусков стоит учесть при расчете количества материала, чтобы его хватило для перекрытия кровли. При этом дополнительный расход металлопрофиля потребуется и для организации кровельных свесов. Так что к расчетам следует подойти очень внимательно и взвешенно.
Ширина волны кровельного покрытия в зависимости от его разновидности может существенно изменяться. Однако общее правило соединения профнастила гласит, что соседние листы стыкуются методом нахлеста на последней волне.
В горизонтальной плоскости ширина нахлеста будет зависеть от величины уклона:
- на крышах с уклоном в пределах 15º стыковка профнастила выполняется с перекрытием до 20 см, без учета стыков;
- если угол наклона крыши составляет до 30º, то укладку листов можно делать с нахлестом в 15 см и расстоянием на стыковку;
- конструкции с уклоном более 30º можно перекрывать профнастилом, делая нахлест элементов в пределах 10 см.
Обратите внимание, что перед тем как стыковать профнастил, необходимо определиться с величиной уклона и размерами свесов кровли, исходя из выбранного типа материала. По мере увеличения высоты волны должна возрастать и крутизна скатов, чтобы под покрытием не скапливалась лишняя влага
Это значит, что, прежде всего, следует выбрать разновидность материала, и только после этого проводить расчеты.
Виды обрешетки и соответствующий профнастил
Чаще всего при строительстве частных домов используется деревянная обрешетка. Она разделяется на три вида, каждому из которых примерно соответствует марка профлиста:
-
- Разряженная. На такую обрешетку чаще всего укладывают профнастил с маркировкой H, так как пролеты между крепежными элементами составляют более 50 см;
- Обрешетка с обычным шагом. Чаще всего используется для укладки профнастила, на нее устанавливают все марки профнастила, в зависимости от требуемой прочности;
- Сплошная. Чаще всего используется для более тяжелых видов кровли. На такую обрешетку можно безопасно установить профнастил с маркировкой C.
На что влияет уклон крыши
От длины ската и угла уклона зависит максимальная несущая нагрузка. Чем выше уклон, тем ниже требования к прочности профнастила и обрешетки. Если дом расположен в местности, где выпадают обильные осадки в виде снега, то уклон следует делать больше. На территориях с более благоприятными климатическими условиями уклон уменьшается.
При малом уклоне крыши стыковку внахлест между рядами лучше увеличить, так как при сильном ветре возможно попадание влаги, сила тяжести меньше воздействует на воду и возможно задувание.
Варианты укладки и стыковки листов профнастила
Величина нахлестов между рядами и укладка листов профнастила напрямую зависят от типа крыши:

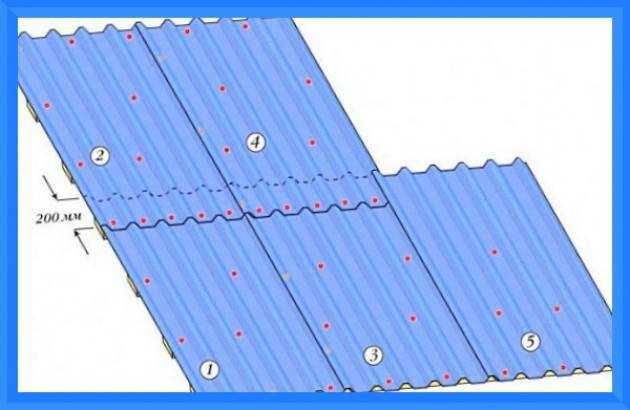

- Пологая крыша (уклон до 15°). Листы укладываются с нахлестом в 2 волны. Между рядами нахлест должен составлять не менее 20 см.
- Крыша с уклоном 15° – 30°. Листы укладываются с нахлестом в 1 волну. Между рядами нахлест должен составлять 15 – 20 см.
- Крутая крыша с уклоном более 30°. Нахлест 1 волна и между рядами достаточно нахлеста в 10 – 15 см.
На длинных скатах монтаж выполняется двумя распространенными способоми:
- При наличии дренажной канавки у профлиста применяется укладка блоками из 4 листов. Сначала укладывается 1 лист 1 ряда и 1 лист 2 ряда, потом 2 лист 1 ряда и 2 лист 2 ряда. Далее к этому блоку внахлест собирается 2 блок в том же порядке;
- Простой профнастил укладывается по 3 листа. Сначала уклыдываются 2 листа 1 ряда, к ним пристыковывается 1 лист 2 ряда.
ВАЖНО! Выравнивание следует выполнять по шнуру натянутому вдоль карниза
Организация стыков ендовы
Часто в конструкции крыши, при стыках двух уровней крыши под разным углом, требуется обустройство ендовы. Сначала крепится внутренний слой ендовы, который будет находиться под профлистом. При укладке профнастил в месте ендовы не стыкуется вплотную, после этого на профлисты устанавлявается внешняя (декоративная) часть ендовы, которая закрывает пространство, оставшееся без профнастила.
Как крепить профлист к каркасу
Крепят лист саморезами или заклепками. Саморезы для профлиста есть оцинкованные, есть окрашенные. Подбирают их в тон окраски забора. Закручивают шуруповертом с использованием насадки.
Шаг установки зависит от длины волны и высоты забора. Чем выше забор, тем чаще нужно устанавливать крепеж. Нормально держится, если крепить через волну, чтобы увеличить прочность, при двух лагах можно крепить в шахматном порядке, а не одну над другой.
При монтаже важно выставить вертикально первый лист. Тогда все остальные установятся без проблем
При укладке листов следующий заходит на уже установленный на 1 волну. Крепят в нижнюю часть волны. Устанавливать саморез нужно строго перпендикулярно. Тогда отверстие перекрывается шайбой и осадки не вызовут отслоения краски.
О том, как одному можно крепить профлист на забор, смотрите видео.
Как правильно подобрать профлисты
Профлисты могут быть следующих марок:
- «С». Применяются для строительства малогабаритных перекрытий. Высота гофры у листов этой марки варьируется в пределах от 8 до 44 мм.
- «НС». Такие листы можно положить в качестве основного . В этом случае высота волны может быть от 35 до 44 мм.
- «Н». Профлисты этой марки оснащены усиленными ребрами жесткости. Их производят для строительства капитальной кровли. Высота гофры соответствует значениям от 57 до 114 мм.
Для обустройства крыши лучшим вариантом будут профлисты с высотой профиля от 23 до 60 мм, которые дополнительно оснащены специальной ложбиной, которая служит для стока воды. Толщина выбирается исходя из расчетных нагрузок.
Приобретая такого вида кровельный материал необходимо учитывать особенности климата конкретного региона. Для районов со снежными зимами лучше класть профлисты с высотой волны от 20 мм. В этом случае угол ската кровли следует делать не меньше, чем 15 градусов. Для такого плана работ подойдет материал с маркировкой «НС35» и «НС44».
Необходимые инструменты
- Электродрель или шуруповерт для крепления профнастила. Лучше выбирать инструмент с невысокой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в кровлю.
- Ножовка по металлу или электрический лобзик, специальные ножницы для резки профнастила. Этот материал имеет полимерное защитное покрытие сверху, поэтому, подвергая его абразивной резке, вы рискуете повредить листы. Самый простой способ своими руками — это использовать ножовку или электролобзик для срезов сложной формы. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, берите специальную насадку для резки профнастила.
- Молоток для монтажа обрешетки.
- Кисть для обработки дерева.
Инструкция по монтажу кровли из профнастила. Монтаж кровли из профнастила
Выполнить качественный монтаж профлиста на крышу помогает инструкция от опытных строителей.
Транспортировка материала
Перевозить профнастил необходимо на ровной поверхности, чтобы не допустить сильных перегибов.
При разгрузке механическим способом следует применять мягкие стропы, ручная разгрузка предполагает наличие одного рабочего на каждые 2 метра длины.
Подъем на крышу осуществляется посредством лаг.
Подготовительный этап
Установка профлиста на крышу начинается только после расчета материала и определения его вида. Грамотно выполнить такие действия могут сделать менеджеры компании, занимающейся производством и продажей профнастила. Кроме того необходимо приготовить набор инструментов для работы, состоящий из рулетки, молотка, ножовки для резки металла, дрели и шнура.
Вентиляция и гидроизоляция
Одним из этапов решения задачи, как правильно монтировать профнастил на крышу, является выполнение работ по эффективной пароизоляции, теплоизоляции и вентиляции. Это предотвращает скопление влаги в подкровельном пространстве, которая становится причиной разрушения многих материалов.
Гидроизоляционные материалы укладывают на обрешетку непосредственно под листы профнастила. Гидроизоляция выполняется по особым правилам: материал должен свисать примерно на 2 см, полосы необходимо укладывать внахлест до 15 см, места стыков герметизируют клейкой лентой.
Максимальная циркуляция воздуха достигается путем создания вентиляционных отверстий между коньковой планкой и кровельным материалом. Чтобы создать дополнительные каналы для движения воздуха, поверх гидроизоляции размещают деревянные рейки.
Установка стропильных планок и обрешетки
Поверх гидроизоляционного слоя выполняют крепеж стропильных планок или стальных прогонов (при высоте профиля 4 см). На эти элементы наколачивают обрешетку, которая имеет продольное направление. Шаг обрешетки выбирается в зависимости от вида кровельного материала.
Обрешетку можно изготовить из бруса сечением 5*5 см, доски 3*1 см или влагостойкой фанеры толщиной 1 см.
Обрешетка может быть сплошной и прореженной. Использование первого типа эффективнее будет на ребрах, вдоль конька и вокруг дымовой трубы. В остальных случаях допускается наколачивать элементы с шагом 5 см. причем расстояние должно быть одинаковым по всей площади.
Перед тем, как монтировать профлист на крышу, элементы из дерева необходимо в обязательном порядке обработать антисептическими средствами и антипиренами.
Чтобы предотвратить образование конденсата, можно воспользоваться диффузионной прокладкой, которую крепят мелкими гвоздями непосредственно на обрешетку.
Устройство обрешетки — это очень ответственный момент, от которого зависит прочность и надежность крыши и всего строения.
Формирование карнизного свеса
Карнизный свес формируется в процессе укладки нижнего ряда профнастила, но предварительно следует установить карнизную планку, которую располагают ниже гидроизоляции. Такая конструкция направляет конденсат и сточные воды в желоб, а затем в водосточную трубу. Пренебрежение этим правилом приведет к тому, что вода будет попадать на стены дома. Последствия этого известны всем.
Стыковка листов профнастила с нахлестом
Стыковка профлиста с нахлестом предотвращает проникновение капель воды в подкровельное пространство. За счет действия силы поверхностного натяжения, часть стекающей по поверхности крыши воды затягивается под металлический лист, проникая на его внутреннюю поверхность. При этом чем меньше уклон кровли, тем больше должен быть нахлест между верхним и нижним рядом профнастила. Обычно он должен быть не меньше 200 мм.
Поскольку под действием силы тяжести поток воды стекает с крыши внутри гофр или волн профиля, между соседними листами профнастила достаточно нахлеста в одну волну. Этого достаточно для предотвращения просачивания влаги под кровельное покрытие.
Часто у специального кровельного профнастила профилируют по краю листа капиллярную канавку. В ней собирается и стекает вниз вся влага, попавшая под края листов профнастила в месте стыка.
Расчет припусков на стыковку
Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли
В данном случае особенно важно учесть все нюансы и качественно выполнить работу
Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие. Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт. Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:
- угол 15° предполагает напуск листов до 200 мм;
- при наклоне более 30°, нужный напуск будет равняться 150 мм;
- при угле более 30°, напуск на стыки может соответствовать менее 100 мм.
Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.
Источник
Монтаж профнастила на кровлю
Посмотрим, как происходит крепление профнастила, используемого для создания кровли.
Шаг 1. Первым делом устанавливаются стропила крыши, то есть создается основной каркас.
Основной каркас кровли
Шаг 2. Стропила покрываются любым гидроизоляционным материалом. Отдельные полосы материала укладываются снизу вверх внахлест друг на друга, места стыков склеиваются при помощи мастики или двухстороннего скотча.
Укладка гидроизоляционного материала
Шаг 3. Устанавливаются бруски обрешетки. Они прикручиваются к стропилам прямо через гидроизоляционный слой.
Установка брусков обрешетки
Шаг 4. Устанавливается и контробрешетка. В этом случае доски/бруски фиксируются перпендикулярно ранее установленным деталям обрешетки.
Монтаж контробрешетки
Шаг 5. Благодаря такому способу сборки кровли, под ней формируется зазор для вентиляции. Он должен быть не менее 4 см шириной.
Вентиляционный зазор
Шаг 6. Листы профнастила, если они имеют достаточную длину, укладываются от начала и до конца крыши без стыков, на всю длину ската. Если листы короткие, то их монтаж выполняется порядно снизу вверх. Листы в любом случае обязательно укладываются с нахлестом друг на друга.
Укладка длинных листов профнастила
Укладка коротких профлистов

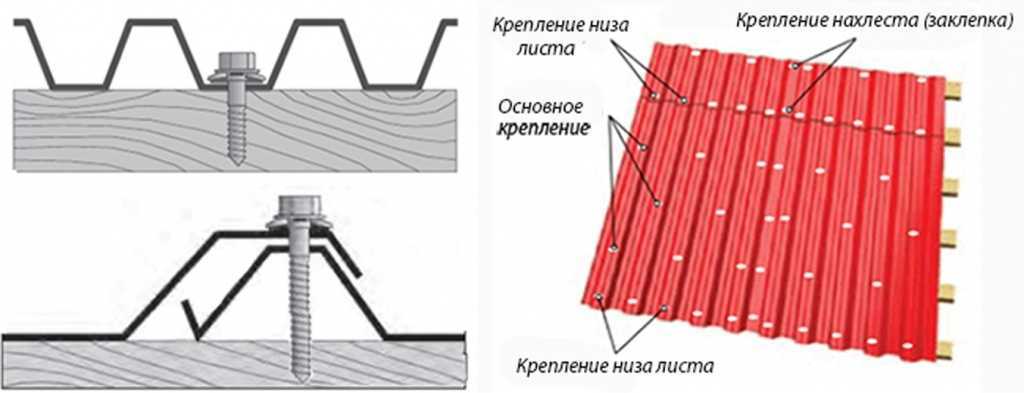

Шаг 7. Для крепления листов используются самонарезающие винты (саморезы), они вкручиваются без предварительной подготовки отверстий. Могут использоваться и шестигранные шурупы с пластиковой шайбой-подложкой.
Крепление листов профнастила

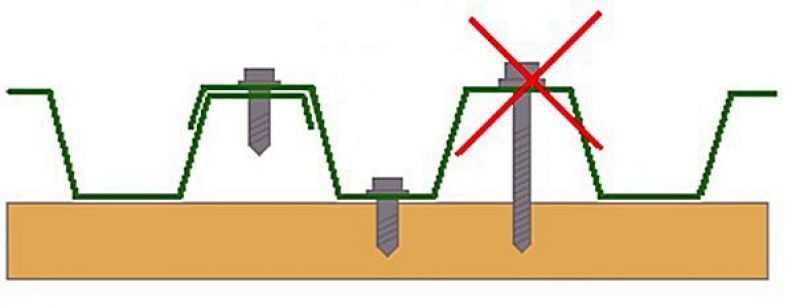

Шаг 8. Винты вкручиваются только в местах прилегания листа к обрешетке.
Точки крепления — места прилегания профнастила к обрешетке
Шаг 9. На крайних планках обрешетки листы крепятся в каждом желобе, а в промежуточных местах крепление может производиться через одну гофру.
Частота вкручивания саморезов
Шаг 10. В местах примыкания кровли к трубе дымохода используются планки примыкания. В этом случае на уже уложенный лист профнастила наклеивается на двухсторонний скотч специальный уплотнитель, который, в свою очередь, намазывается герметиком. На него садится и планка примыкания. Планка крепится к трубе при помощи дюбелей, и при помощи саморезов – к профнастилу.
Установка планки примыкания
Материал загибается
Готовый результат
Шаг 11. Точно так же устанавливаются и боковые планки. А после установки верхней планки монтируется лист профнастила на расстоянии около 10-15 см от трубы.
Установка боковых планок
Шаг 12. Поверх основного примыкания устанавливается декоративное и дополнительно фиксируется герметиком.
Установка декоративного примыкания
Видео – Монтаж кровли из профнастила
Для опытных мастеров монтаж профнастила сложности не представляет, но у новичка может вызвать массу вопросов, начиная от того, чем правильно крепить листы, и заканчивая тем, какой должен быть между ними нахлест. Но все довольно просто, если раз и навсегда разобраться с этим вопросом. При желании сделать такую кровлю получится у каждого!
Как правильно выполнить стыковку профнастила
Перед тем как вы займетесь покупкой профлистов, нужно знать, что монтаж листов выполняется внахлест с обеих сторон. Это важный момент, так как, не беря его в расчет, можно купить недостаточное количество кровельного материала. Чем больше уклон крыши, тем меньше потребуется материала (далее поймете почему).
Подобная стыковка не позволяет осадкам пробраться дальше лисов кровли. Чем меньше будет уклон крыши, тем больше должен быть нахлест, в ином случае, часть воды будет попадать в подкровельное пространство.
Нередко в кровельном профнастиле по краю листа создают небольшую канавку, по которой стекает вся влага, попавшая в края материала.
Стыки профлистов не должны монтироваться с перекрытием крайней волны.
Горизонтальный нахлест должен зависеть от уклона крыши:
- Если уклон кровли составляет 15 градусов, то нахлест должен быть в районе 20 см;
- Если уклон 15-30 градусов, то напуск листов должен составлять 15 см;
- При уклоне кровли более 30 градусов достаточно нахлеста в 10 см.
Имеет значение и высота профлистов, от которой зависит высота кровельного свеса. Выходит, что чем больше высота материала, тем серьезнее уклон крыши. Все это в совокупности убережет от попадания влаги и преждевременного выхода из строя всей крыши.
Важно! Только после определения угла склона вашей крыши и типа материала, выполняется подсчет расхода профнастила
Классификация по назначению
В зависимости от толщины металла и высоты ребер жесткости профилированный лист имеет разную несущую способность. Согласно технических характеристик его применяют:
- Для облицовки фасадов, устройства ограждений. Основное назначение — защита от осадков, декоративное оформление. На большие нагрузки конструкция не рассчитана. Маркируется буквой С — стеновой. Рядом обозначается высота волны в миллиметрах — С8…С20. Толщина листа не превышает 0,6 мм. Его крепят к вертикальным поверхностям.
- Для кровель промышленных объектов или жилых домов. Здесь профнастил испытывает значительные нагрузки. Толщина металла варьируется в пределах 0,4-0,8 мм. Жесткость профиля увеличена за счет высоких продольных волн — 20-45 мм.
- Для несущих конструкций, несъемной опалубки. Лист, усиленный гофрой высотой 45-160 мм и дополнительными ребрами-канавками, используют как опорный элемент для восприятия больших нагрузок. Толщина листа — 0,7-1 мм. В обозначении присутствует буква Н — несущий.
Наиболее популярны в качестве кровельного материала профнастилы марок НС35 или С44. Они обеспечивают конструкции необходимую прочность. Более тонкие стеновые профили применять не рекомендуется из-за повышенного риска деформации под нагрузкой. Укладка чересчур мощного материала экономически не оправдана. Это приведет к перерасходу средств при излишнем запасе прочности.
Виды покрытий
Стальные профилированные листы выпускают без покрытий, с оцинковкой или хромированием, с защитно-декоративным полимерным слоем. Используемые материалы в значительной степени определяют долговечность профнастила.
Наиболее распространенные виды покрытий:
- цинковое или алюмоцинковое;
- полиэстровое;
- PVDF;
- полиуретановое;
- пластизолевое.
При оцинковке прокат окунают в расплав металла, при этом образуется защитный слой толщиной 25-30 мкм. Полученный материал применяют для перекрытия кровель хозяйственных или промышленных зданий, а также как заготовку для дальнейшего нанесения полимерных составов.
Недорогое практичное покрытие из полиэстера наносят на оцинкованную сталь слоем толщиной 25 мкм. Оно отличается цветостойкостью, устойчивостью к колебаниям температур. Повреждается при механическом воздействии, поэтому транспортировку и монтаж нужно проводить аккуратно. Срок службы такого материала достигает 25 лет.
Состав усовершенствовали — в полиэфир добавили тефлон. Это позволило получить новую разновидность — матовый полиэстер. Толщина покрытия — 35 мкм. Поверхность слегка шершавая, с металлическим отливом. Профнастил с таким защитным слоем прослужит до 40 лет.
Покрытие из поливинилденфторида и акрила обозначается PVDF. Оно обладает высокой стойкостью к выцветанию, механическим повреждениям, колебаниям температуры. Глянцевая или матовая пленка толщиной 27 мкм гарантирует эксплуатацию профнастила на протяжении 40 лет.
Полиуретановый полимер с добавками полиамида или акрила — наиболее долговечный из всех видов покрытия. Срок службы металлических профилей с защитой PURAL достигает 50-70 лет. Сочетание механической прочности и устойчивости к разного рода воздействиям предполагает его применение в местностях с очень суровым климатом, агрессивной внешней средой. Матовая или блестящая поверхность образована пленкой толщиной 50 мкм.
Кровля из профнастила с пластизолевым покрытием очень декоративна. Тиснение создает рельеф, напоминающий текстуру кожи или дерева. ПВХ с добавкой пластификаторов наносят слоем в 200 мкм. Он надежно защищает металл от механических повреждений или агрессивной среды. Но к перепадам температуры и солнечному свету материал неустойчив.
Основные меры безопасности
Для подъема листов профлиста на крышу установить деревянные направляющие, по которым и будет подниматься лист кровельного материала
Профнастил относится к тем строительным материалам, которые требуют от строителя соблюдения некоторых мер безопасности, без которых качественное и безопасное использование просто невозможно. Для начала необходимо обеспечить материалу правильную и безопасную транспортировку на строительный участок. При погрузке и разгрузке материала стоит помнить о том, что кромки листов в состоянии повредить не только руки мастера, но и защитное полимерное покрытие самих листов. Другими словами, этому вопросу необходимо уделить максимум внимания.
Подъем листов на место монтажа нельзя делать самостоятельно. Для этого необходимо иметь двух помощников и установить деревянные направляющие, по которым и будет подниматься лист кровельного материала. При ходьбе по смонтированному материалу необходимо использовать только мягкую обувь, чтобы не продавить и не поцарапать поверхность смонтированных листов. Если при организации стыков поверхность материала была поцарапана, поврежденное место необходимо обработать специальным полимерным составом, который поможет уберечь металл от коррозии.
Расчитываем нахлесты
Во время монтажа крыши следует учитывать, что существует определенный нахлест профилированного листа на кровле. Специальная длина нахлеста защищает крышу от протеканий. Нахлесты, ровно, как и обрешеточная конструкция, напрямую зависят от углов кровельных наклонов.
При угле до 15°, нахлест должен быть не менее, чем 20 сантиметров (но не меньше, чем две волны)
При наклонном угле 15° — 30° профнастил укладывается с нахлестом 15-20 сантиметров.
Если угол превышает 30°, величина при нахлесте до 10-15 сантиметров крыша будет вполне герметична и прочна.
Существует также вариант монтажа с горизонтальным нахлестом. В этом случае он не должен быть меньше 20 сантиметров. Однако после монтажа такие нахлесты следует герметизировать силиконовым герметиком или битумной мастикой – ими просто замазываются швы.
Работы подготовительного типа
Использование профнастила в качестве кровельного материала предусматривает организацию качественной стропильной системы, которая возводится из расчета используемого кровельного материала, имеющего стыки. Нужно это по той причине, что профнастил имеет специальные требования к стропильной системе, а также обрешетке конструкции. Но перед этим необходимо правильно выбрать тип самого профнастила, что позволит укрыть крышу максимально качественно и без лишних денежных затрат.
При выборе данного строительного материала большую роль играет климат строительного района. В том случае когда в конкретном регионе отмечаются сильные снегопады, необходимо приобретать профнастил несущего типа, высота волны которого составляет 2 сантиметра, а стык осуществляется в волне.
Кроме того, в таких регионах требуется соблюдать определенный уклон кровельной системы, который не должен быть меньше 20 градусов, что может ухудшить стык материала. Именно от угла наклона крыши зависит и общее количество профнастила, что нужно для определения количества строительного материала и экономии денежных средств.
Перед тем как приступать к расчету требуемого количества профлиста, необходимо учитывать тот факт, что стык данного строительного материала выполняется внахлест с двух сторон. Упустив из виду эту особенность монтажа, можно просчитаться с нужным количеством материала, который потратится на стык.
Схема стыковки профнастила
Стыки кровельных листов выполняются с перекрытием последней волны, расстояние между которыми может меняться в зависимости от типа и марки строительного материала.
Размеры горизонтального перекрытия листов материала зависят от выбранного уклона кровли:
- при организации кровли с уклоном около 15 градусов необходимо делать напуск листов до 200 миллиметров, не забывая про стык;
- уклон крыши до 30 градусов предусматривает напуск в пределах 150 миллиметров и стыки;
- те кровельные системы, которые имеют уклон больше 30 градусов, требуют напуска профлиста около 100 мм.
Высота профильного элемента каждой марки профлиста имеет значение при выборе величины свесов кровли. Чем выше профильный элемент профлиста, тем большим должен быть уклон крыши, чтобы избежать возможности проникновения влаги под кровельный материал. Таким образом, полные расчеты кровельной конструкции начинаются только после того, как застройщик определится с нужным типом профлиста.
Технология стыковки профнастила и металлочерепицы на кровле
Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.
Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.
Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.
Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки. Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы. Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов
В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись
Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.
Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.
Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:
