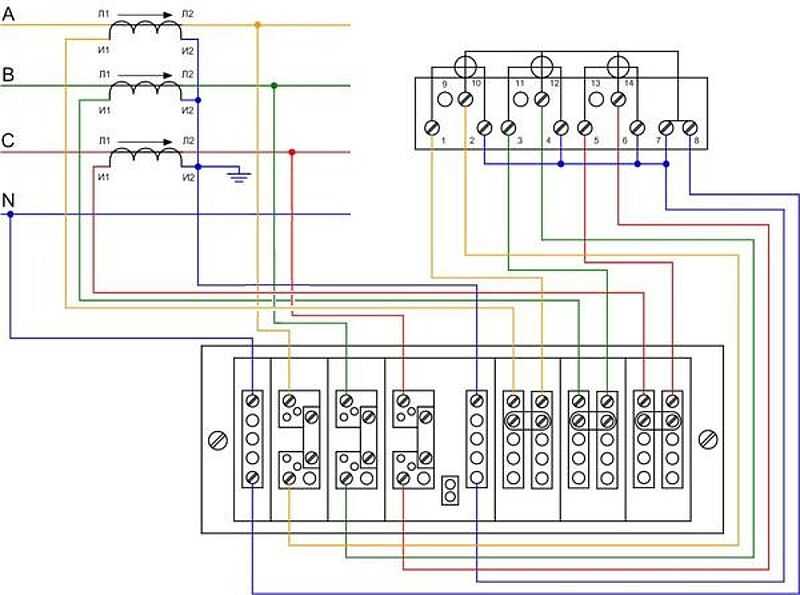

Схема подключения трехфазного счетчика через испытательную коробку схема подключения

Общие требования

Подключение счетчика через трансформаторы должны проводить специалисты

Трансформаторы тока – это оборудование, которое устанавливают, чтобы снизить (преобразовать) показатель до уровня, нормального для работы механизмов учета и контроля (счетчиков).

Другими словами данные приборы (производства компаний Меркурий, Ленэлектро и других) устанавливают на участках со значительной мощностью в том случае, когда прямое подключение невозможно из-за высоких токов. Непосредственное подсоединение без соответствующего предохранителя приводит к сгоранию магнитных катушек и выходу оборудования из строя.

В первую очередь проводится ревизия техники – внешний осмотр, проверка на работоспособность и предельную мощность. Кроме этого замеряется тангенс внутреннего изоляционного провода и сопротивления. Исходя из полученных данных, выбирается схема подключения, делается разметка, просверливается необходимое количество отверстий.

Монтаж устройства

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Схемы подключения

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.

Полукосвенное включение

Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.

Прямое подключение

В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.

Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.

Косвенное включение

При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.

К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.

Зачем нужны ТТ

Подключение трехфазных счетчиков через трансформаторы тока Меркурий дает возможность расширить диапазон измеряемых параметров до нескольких сотен Ампер. Достичь этого удается за счет применения преобразующих устройств с фиксированным коэффициентом трансформации (чаще всего он равен 20-ти). Поскольку счетчики типа Меркурий рассчитаны на токи не более 60-ти Ампер – использование трансформатора позволяет снимать показания при их значениях в питающих цепях, достигающих многих сотен Ампер.

У других моделей ТТ коэффициент трансформации имеет «свои» значения (5, 30, 40 и т. д.).

Выбор конкретного образца преобразователя зависит от расчетного уровня токовой нагрузки в потребительской сети. Если значение тока не превышает 60-ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь.

Схемы подключения счетчиков, трехфазные

Как уже упоминалось, трехфазные счетчики используются в электроустановках, спроектированных для работы на трехфазном токе. Еще одно место установки таких счетчиков — ВРУ жилого дома (или учреждения) — там используется однофазный ток, но на вводе имеются три фазы. Поскольку трехфазные счетчики имеют несколько разновидностей, то и схем подключения несколько.

Разберем схему подключения счетчика прямого включения и пару схем для счетчиков полукосвенного включения. Подключение счетчиков косвенного включения рассматриваться не будет, поскольку такие приборы используются на высоковольтных присоединениях с применением высоковольтных трансформаторов тока (ТТ) и трансформаторов напряжения (ТН).

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Схема подключения трехфазного счетчика меркурий 230 ам. Схема подключения испытательной коробки с трансформаторами тока Подключить счетчик Меркурий-230 АМ таким способом можно по различным схемам, в каждой из которых трансформаторы тока будут использоваться как своеобразный источник информации. Спрашивайте, я на связи!

Как произвести правильное подключение?

     При установке и подключении испытательных блоков необходимо соблюдать строгий порядок, в соответствии с правилами ПЭУ. Там четко указано, что цепи учета электроэнергии нужно выводить на специально предназначенные для этого зажимы, либо вот на такие испытательные коробки.

     В соответствии с правилами, подключение трехфазных индукционных или электрических счетчиков через испытательную коробку чрезвычайно важно. Как уже было сказано выше, это позволит не отключать нагрузку потребления, если необходимо включить образцовый счетчик для проверки

Также это поможет закоротить вторичную цепь трансформатора тока, либо отключить цепь напряжения (при том, на каждую фазу счетчика при его замене).

     Будьте внимательны, все работы по: монтажу, демонтажу, подключению и отключению счетчиков и переходных испытательных коробок могут производиться только квалифицированными специалистами. Также эти люди должны иметь специальный допуск (для электроустановок, напряжение которых доходит до 1000 В).

     При этом, стоит отметить, что в правилах устройства электроустановок нет конкретных схем по подключению. Но там есть строгие требования к такого рода схемам (в том числе, по возможному закорачиванию, пломбированию). Поэтому, эти требования также необходимо соблюдать.

     Зачастую, благодаря установке приборов учета для потребителей, через трансформаторы тока (ТТ), стоимость электроснабжения удешевляется. Но при этом, повышается его надежность. Это связано с тем, что сила тока приборов учета, предназначенных для прямого включения, не высока. Но это ограничение снимается, если использовать трансформаторы тока.

     Благодаря этому, непосредственно на том месте, где и происходит установка счетчика, можно будет: заменить и проверить схему присоединения, определиться с погрешностью в измерениях. И при этом нагрузочный ток будет оставаться в наличии, нет необходимости отключать потребителей.

     Наиболее универсальным, распространенным способом подключения, который способен обеспечить безопасность обслуживания, является: подключение счетчиков через ТТ, при помощи переходной коробки для низковольтной сети (220В).

Здесь приведена возможная схема подключения.

     Для того, чтобы «закоротить» токовую цепь, достаточно будет просто вкрутить винт в отверстие. Напомню, цепь учета нужно выводить на специально предназначенные для этого зажимы (выбрав отдельные сборки, или же секции из общего ряда). Когда зажимов нет, выбирается установка испытательного блока.

     Отсоединять провода и кабель, когда включен образцовый счетчик, не требуется, если есть такие зажимы. Вторичная цепь трансформатора тока будет закорочена, а токовая цепь и цепь напряжения счетчика отключена.

     После закорочения токовой цепи, можно будет снять перемычки. Если будет нужно отключить цепь напряжения по каждой из фаз, то достаточно сначала открутить винт, а потом уже снять конкретную необходимую перемычку. Пломбирование также не составит труда, сборки и коробки зажимов электросчетчиков имеют специально предназначенную для этого конструкцию.

Подводя итог:

• Для начала нужно закоротить токовую цепь трансформатора тока при помощи специальных винтов;

• Затем снять перемычки для отключения токовой цепи прежнего счетчика. Это делается для того, чтобы исключить его влияние на показатели образцового счетчика;

• Временно подключить к переходной коробке образцовый счетчик;

• Выкрутить винты, тем самым разомкнув цепь трансформатора.

    Обратите внимание, цепь вторичных обмоток трансформатора тока обязательно должна быть заземлена и закорочена, а напряжение снято. Это делается для безопасности

Для этого используются специальные колодки. Использование таких колодок позволит безопасно отключить и снять электрический счетчик для дальнейшей проверки и замены.

     Дополнительно, чтобы защитить общую шинку от замыкания, на корпусе коробки, с обратной стороны, имеется картонная прокладка. Стоит отметить, что использование таких переходных коробок происходит только, если счетчик включается через измерительные трансформаторы тока. Если счетчик имеет прямое включение, такую коробку никогда не используют.

     С помощью такого устройства можно подключить прибор для снятия замеров, при этом не нарушая схемы.
В целом, переходная коробка является очень полезной вещью. С помощью нее можно проверить все прямо на месте, при этом не потребуется демонтаж. Также можно будет заменить счетчик с непрямым включением, при этом потребитель не будет обесточен. Это действительно удобно.

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности	0,5(1,0); 1,0(2,0)
Номинальное напряжение, В	3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А	5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц	от 47,5 до 52,5
Чувствительность, Вт	0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки	5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА	24 30
Полная мощность, потребляемая цепью напряжения не более, В*А	7,5
Активная мощность, потребляемая цепью напряжения не более, Вт	0,5
Полная мощность, потребляемая цепью тока не более, В*А	0,1
Тарификатор	Внешний или встроенный
Цифровой интерфейс CAN	+
Диапазон рабочих температур, ?С	от -20 до +55*
Масса счётчика не более, кг	1,5
Габаритные размеры (длина, ширина, высота), мм	258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф.	Класс точн.	Номи- нальное. напря- жение, В	Ном. (макс.) ток, (А)	Тарифи- катор, интерфейс, отсчетное устройство	Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02	1	3×220/380	10 (100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02	1	3×220/380	10(100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00	0,5	3×57,7/100	5 (7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03	1	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03	0,5	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

Габаритный чертеж электросчетчика Меркурий-230

Подготовка к подключению

Перед началом подключения испытательной коробки с 3 трансформаторами тока необходимо выполнить ряд подготовительных шагов.

1. В первую очередь проверьте наличие всех необходимых компонентов: испытательной коробки, 3 трансформаторов тока, проводов для подключения, светодиодных ламп и других дополнительных элементов.
2. Проверьте исправность и работоспособность всех компонентов. Убедитесь, что провода не повреждены, светодиодные лампы горят, трансформаторы тока функционируют корректно.
3. Установите испытательную коробку на стабильную и неподвижную поверхность. Убедитесь, что она не будет мешать проведению испытаний и не создаст лишнего шума или вибрации.
4. Разместите трансформаторы тока таким образом, чтобы их выводы были доступны для подключения проводами к испытательной коробке.
5. Убедитесь, что все электрические источники питания отключены. Заземлите все электроустановки, с которыми будет проводиться испытание.
6. Подготовьте рабочую область, освободив ее от посторонних предметов и материалов. Это поможет предотвратить повреждение компонентов и обеспечить безопасность при работе.

После выполнения всех предшествующих шагов вы будете готовы к подключению испытательной коробки с 3 трансформаторами тока и проведению необходимых испытаний.

Монтаж устройства

Устанавливаться изделие может как при построении новой электрической сети, так и при её модернизациях. При этом должны быть соблюдены все необходимые правила и нормы, указанные в ПУЭ и касающиеся эксплуатации испытательной клеммной коробки. ИКК располагается в специально оборудованном месте со свободным доступом, но в то же время защищённым от постороннего проникновения.

Соединяться в ней должны лишь провода, имеющие электрохимическую совместимость. Монтажное усилие затяжки, в случае использования винтовых зажимов, не должно быть менее 0,2 Nm и более 2,5 Nm. Клеммник устройства должен быть без повреждений и дефектов. Фиксация устройства в месте расположения должна быть выполнена только механическим способом: прикручиванием или защёлкиванием. Практически же монтаж коробки обычно не вызывает трудностей, а место её расположения выбирается в электрическом боксе сразу же после установленного счётчика или иных измерительных приборов.

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Газовый счетчик вк g4t на сайте gazo-schetchik.ru

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Особенности и преимущества прибора Меркурий 230

Электросчетчик Меркурий 230 АМ и другие его модификации служат для измерения, хранения и выведения на ЖКИ (жидкокристаллический индикатор) данных о потребляемой электроэнергии за отчетный период времени. Соединение устройства может осуществляться как через трансформаторы тока, так и посредством прямого включения к линии электросети.

Однофазные и трехфазные приборы учета электроэнергии отличаются по величине подключаемого напряжения. Если напряжение сети для однофазного счетчика равняется 220 В, то трехфазного оно составляет 380 В.

Преимущества трехфазного счетчика заключаются в следующем:

• существенной экономии электроэнергии в ночное время — до 50%;
• повышенном классе точности — погрешность прибора составляет 2-2,5%;
• средней наработке на отказ, достигающей до 150 тысячи часов;
• долговечности — срок эксплуатации устройства достигает 30 лет;
• в наличии встроенного электросилового модема, отвечающего за экспорт данных.

К недостаткам можно отнести довольно-таки внушительные габариты и сложность монтажа прибора. В зависимости от типа оборудования подключить их можно различными способами.

Монтаж электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.

1. На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
2. На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
4. На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.

Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.

Пример подключения

Расключение счётчика через испытательную коробку должно проходить строго по схеме. Рассмотреть лучше на реальном примере подключения индукционного счётчика ЦЭ6803 В 100/10 Т1. Согласно требованиям ПУЭ, трёхфазные приборы учёта тока цепи подключаются через токовые трансформаторы и переходную коробку.

В качестве трансформаторов тока можно использовать ТОП-0,66 с понижающим коэффициентом 200/5. Для рассматриваемого случая подойдёт коробка испытательная переходная кип Б3179, выпускаемая МЭТЗ «Мытищинский электротехнический завод». Её вес не превышает 0,4 кг, а габариты составляют: 68х220х33 мм. Последовательность расключения этого оборудования будет следующей:

1. В щите устанавливается счётчик, испытательная коробка и трансформаторы тока.
2. Трансформаторы соединяются по схеме звезда, а их общий вывод заземляется.
3. От преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм².
4. От измерителя энергии также проводятся три провода, но сечение в этом случае уже составляет 2,5 мм².
5. Для удобства все провода маркируются, то есть обозначаются все три фазы и начала токовых обмоток и общий вывод.

Проводники от счётчика заводятся сверху ИКК и подключаются по очереди к контактной группе, имеющей более широкую площадь пластин, а от токовых трансформаторов снизу.

Подключение будет выглядеть следующим образом:

• 1 клемма счётчика — начало токовой обмотки первой фазы;
• 2 клемма — напряжение первой фазы;
• 4 клемма счётчика — токовая обмотка второй фазы;
• 5 клемма — разность потенциалов второй фазы;
• 7 клемма счётчика — приходящий провод токовой обмотки третьей фазы;
• 8 клемма — напряжение третьей фазы;
• 9 клемма счётчика — общий провод;
• 10 клемма — резерв.

Между клеммами 3,6 и 9 устанавливаются перемычки с помощью идущих в наборе пластинок. Выполняется это вкручиванием винта М4 через перемычку к подключённым пластинам, используя специально сделанные отверстия.

Разновидности данного счётчика

Прибор выпускается в десяти исполнениях. Далее – детальнее об особенностях каждой модификации.

ART-00 С(R)N

Характеризуется расчётным фазным напряжением – 57,7 В, нормальным и предельным током соответственно 5 и 7,5 А, наличием интерфейса САN или RS485, классом точности по активному виду электроэнергии – 0,5S, реактивному – 1.

ART-01 С(R)N

От предыдущего исполнения отличается значением номинального напряжения для отдельной фазы – 230 В, предельного тока – 60 А, классом точности для реактивной электроэнергии – 2.

ART-03 С(R)N

У данной модели номинальный и предельный ток соответственно 5 и 7,5 А, отличается величина погрешности для активного вида электроэнергии – 1, остальные параметры аналогичны.

ART-01 PQRSIN

Отличается токовыми показателями – 10 (100) А, величинами погрешностей – 1/2, вместо интерфейса САN установлен IrDA.

Подключение «Меркурий 230» через трансформаторы тока

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Далее демонтируется старый счетчик.

Тем же способом крепятся два оставшихся контакта.

Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Одна из них — подсоединение посредством десяти отдельных проводящих жил. Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?

Технические характеристики

Они возникают при неправильно собранной схеме. Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. При уровне напряжения более 6 кВ и выше применяются два трансформатора тока, это так по всей стране.

Различают однофазные и трехфазные, бытовые и промышленные приборы учета электроэнергии. По общему показателю тарифов и каждому отдельно из них индикация и информация фиксируются несколькими временными сроками. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Александр, в примере 1 применяется трансформатор тока с двумя вторичными обмотками, поэтому и маркировка соответствующая. Трудно выявить во время работы электрический пробой внутри ТТ. Они бывают временные или носят постоянный характер.

Счетчик «Меркурий»: подключение косвенное Подобный вариант подключения прибора учета не используется в бытовой сфере. Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2.
Как правильно установить и подключить трансформаторы тока

Поверка приборов

В соответствии с нормами Федерального законодательства аппараты учета подлежат обязательной поверки. Она может быть первичной и периодической. Первая выполняется непосредственно на заводе, где производятся изделия. Вторая – периодически в процессе эксплуатации после истечения межповерочного интервала, информация о нем указывается в техническом паспорте.

Иногда может быть назначена неплановая процедура до истечения срока поверки. Для этого предусмотрены следующие случаи:

• потеря документа, свидетельствующего о прохождении плановой процедуры;
• после того, как осуществлялась настройка или юстировка прибора, например, после ремонта;
• когда осуществляется установка нового устройства.

Для поверки используются эталонные приборы или специальные установки, такие как многофункциональный аппарат Меркурий 211. Схема электронного устройства включает в себя источник фиктивной мощности и эталонный (образцовый) электросчетчик. Такой аппарат может одновременно тестировать до 8-ми приборов.

После прохождения поверки в специальный реестр вносится об этом информация, в которой содержится номер аппарата, год выпуска и дата испытаний.
