Самодельные радиаторы

Взвесив все за и против, хозяин определяется с выбором. Трубный, электросварной вариант хорош своей простотой и доступностью. Приступая к изготовлению радиаторов, предусмотрительный мастер сразу готовит все необходимые инструменты и материалы. Вот что понадобится для работ:

Болгарка.
Сварочный аппарат и расходный материал для него.
Молоток.
Электродрель.
Рулетка.
Деревянные козлы или подложки для удобства.
Труба профильная (не менее 3 мм толщиной) согласно произведённым измерениям.
Труба круглая для соединений регистров.
Стальной лист для заглушек (не менее 3 мм толщиной).
Кран Маевского и муфта из стали (диаметр 15мм).
Патрубки с резьбой для труб теплотрассы — 2шт.

Сварочные работы лучше проводить в специально оборудованном месте или на улице

При этом важно помнить о соблюдении мер безопасности как пожарной, так и электрической. Когда место подготовлено и произведён расчёт всех технических характеристик будущей отопительной системы, приступают к её изготовлению и монтажу:

Готовят точные чертежи всей системы с размерами и дополнительными объяснениями.
Режут стальные трубы на детали по указанным размерам и количеству.
Прорезают отверстия для соединений и сгонов.
Наживляют соединительные трубки согласно чертежам.
Проверяют правильность сборки.
Проваривают основательно все швы.
Зачищают места соединений.
Приваривают патрубки для соединения с системой подачи воды.
Устанавливают кран Маевского.
Проверяют батарею на течь, если необходимо, устраняют огрехи.
При необходимости красят радиатор.
Устанавливают батарею на место.

Проверив работоспособность системы, убеждаются в надёжности всех блоков отопительной системы. Сделанная своими руками система отопления будет намного дешевле промышленного аналога. Даже если хозяин не умеет пользоваться сваркой, расценки на услуги мастера будут ниже, чем покупка современных фирменных приборов.

Как правильно проводить сварку профильной трубы для радиаторов отопления

Подготовка

Перед началом сварки необходимо подготовить рабочую область. Убедитесь, что поверхность сварки чистая и сухая. Очистите трубу и ламель, чтобы удалить все загрязнения, жир и налеты. Это можно сделать с помощью специальной щетки или ацетона.

Замеры и маркировка

Проведите замеры и маркировку на трубе, чтобы определить места для сварки. Используйте специальную маркирующую рулетку, чтобы обозначить точки для сварки на трубе и ламелях радиатора отопления.

Сварка

Перед сваркой убедитесь, что сварочный аппарат настроен правильно. Установите необходимые параметры сварки, такие как температура и время нагрева. Поместите трубу и ламель в сварочные клеммы и аккуратно соедините их. Дождитесь завершения процесса сварки и отключите сварочный аппарат.

Проверка и исправление

После завершения сварки, проверьте качество соединения. Убедитесь, что сварка прошла без дефектов и имеет необходимую прочность. Если обнаружены недостатки, исправьте их с помощью дополнительной сварки или шлифовки.

Завершение

После проведения сварки и проверки качества соединения, промоите сварочные швы и окрашенные поверхности радиаторов. Это поможет защитить сварку от коррозии и придать радиаторам отопления более аккуратный внешний вид.

Правильное проведение сварки профильной трубы для радиаторов отопления является важным шагом при установке системы отопления. Следуйте данному руководству и убедитесь в качественном выполнении сварочных работ.

Конструкция отопительных регистров

Регистр системы отопления – это конструкция из несколькольких труб, размещенных вертикально или горизонтально и соединенных между собой перемычками. Как правило, для их изготовления используются гладкие стальные круглые или профильные трубы из углеродистой стали. Также иногда применяют трубы из нержавейки, оцинкованной стали, меди, латуни, но это бывает редко, поскольку работать с таким прокатом значительно сложнее, да и стоят такие трубы дороже.

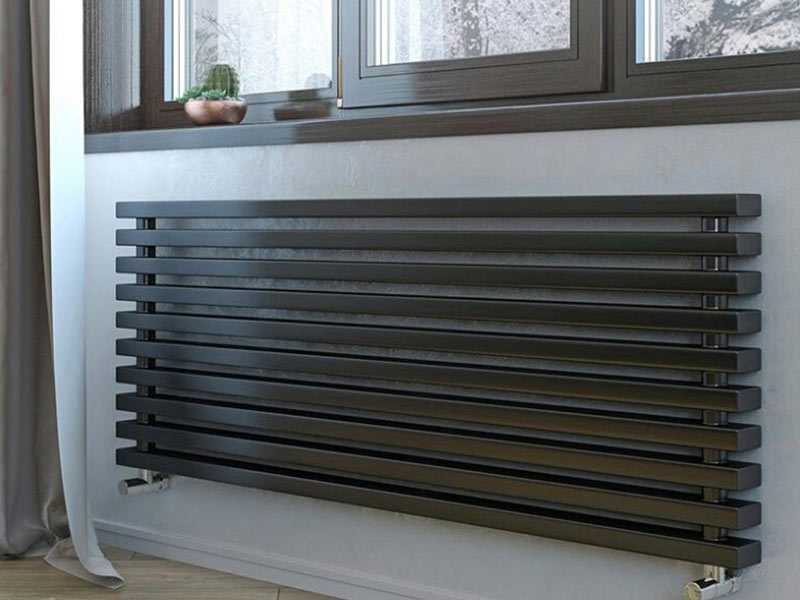

Самыми распространенными являются радиаторы из профильной квадратных или прямоугольных труб (например, во таких https://utmk.com.ua/profilnue-trubu). По форме они бывают S-образного и секционного типа. В регистрах секционного типа несколько одинаковых отрезков профиля размещаются параллельно друг другу, торцы заглушаются, а профили сообщается между собой круглыми трубками меньшего диаметра. При этом следует учесть, что чем ближе к краю размещены соединительные патрубки, тем выше теплоотдача радиатора. В S-образном или змеевиковом радиаторе жидкость проходит по рядам профиля, согнутого в форме змейки. Такая форма обеспечивает более длительное движение жидкости по системе, что сопровождается равномерной отдачей тепла. Для придания конструкции жесткости, между рядами змейки наваривают перемычки. Соединительные патрубки подготавливают под сварку либо наносят резьбу для удобства дальнейшего крепления к системе.

Самой эффективной схемой подключения любого отопительного прибора считается схема “сверху вниз”. Если же модель радиатора не высокая или циркуляция жидкости в теплоносителе осуществляется принудительно, то может применяться схема с размещением входа и выхода снизу.

Крайне важно знать, что показатель расстояния между рядами труб в регистре значительно влияет на его производительность. Чем меньше расстояние – тем меньше эффективность и теплоотдача

Оптимальным считается расстояние, которое равно высоте профильной трубы увеличенной на 5 см.

Особенности самодельных радиаторов из металлических труб: виды и характеристики

Бывалые мастера знают, что использование труб профильного и круглого сечения из углеродистой стали для изготовления отопительных приборов, имеет свою специфику. Поэтому изучение основных правил сборки самодельных регистров отопления поможет в будущем избавиться от ошибок, и сделать осознанный выбор параметров.

Конструкция кустарной отопительной батареи

Устройство подобных приборов представляет собой систему, которая состоит из горизонтальных или вертикальных трубопроводов, сообщающихся между собой перемычками. Гладкие трубы с круглым сечением используют для производства радиаторов отопления гораздо чаще, чем аналоги с прямоугольным или квадратным профилем. Однако возможны и комбинированные конструкции.

Без сомнения, наиболее удобными в работе считаются регистры из углеродистой стали. Значительно лучше по характеристикам выглядит вариант, выполненный из оцинкованной или нержавеющей стали. Но, во-первых, это дорого, а во-вторых – работать с таким материалом могут только опытные специалисты.

Самодельные отопительные приборы годятся как для однотрубных, так и для двухтрубных систем. Возможен их настенный и напольный монтаж. Простейший образец исполнения – полотенцесушитель в ванных комнатах. Кустарные регистры делят на два основных вида:

Секционные.
Змеевиковые.

Секционные регистры

Представляют из себя трубную конструкцию, где элементы большего калибра параллельны и заглушены на торцах, а трубки меньшего сечения служат соединяющими элементами. Для прочности допускается использование дополнительных перемычек.

Теплоноситель в такой батарее всегда движется с верхней емкости, затем по соединительным патрубкам он проходит на нижний ряд и так далее. Такая схема практически исключает ситуацию, когда радиаторы горячие, а в доме холодно.

Судя по практике применения, секционные регистры вполне себе справляются со своими задачами. Однако здесь не обошлось без ложки дегтя. Во время работы прибора избавиться от высокого гидравлического сопротивления не получится, причиной тому – разность диаметров труб и перемычек.

Змеевиковые регистры

Такие батареи выглядят, как S-образная конструкция, собранная из последовательно сваренных компонентов. Основное преимущество подобного решения – диаметр труб одинаков, а значит, гидравлическое сопротивление довольно низкое. По этой же причине змеевик эффективен, поскольку теплообмен осуществляется всей поверхностью самодельного радиатора.

Денис Константинович Специалист по отопительным системам Регистр, согнутый из цельного трубопроката, значительно надежней в плане эксплуатации, чем сварной. Но, к сожалению, аккуратно согнуть в домашних условиях стальную трубу диаметром 70-100 мм практически невозможно – в идеале необходим трубогиб, а в крайнем случае газовая горелка. Здесь на помощь приходят регистровые сборные конструкции.

Система отопления с S-образными радиаторами, собранными только из металлических труб, выделяется особой надежностью и прочностью, тем более, выполнить ее пошагово не так уж и сложно. По сравнению с секционными батареями, здесь значительно меньше сварных швов, а значит, и потенциальных источников протечки тоже.

Как обрабатывать профильную трубу перед сваркой

Обработка профильной трубы перед сваркой очень важна для обеспечения качественного соединения и долговечности радиаторов отопления. В следующем руководстве описаны основные шаги обработки трубы.

Очистите концы трубы от защитных покрытий и загрязнений. Это можно сделать с помощью шлифовального станка и абразивных бумаг. Удаляйте все окислы, ржавчину, грязь и старое покрытие.
Выровняйте концы трубы. Используйте отрезочный инструмент или пилу для удаления отклонений или повреждений на концах трубы. Убедитесь, что концы трубы ровные и находятся под нужным углом.
Обработайте край трубы с помощью фаски. Специальным фрезером или наждачной бумагой создайте угол 45 градусов на внутренней и внешней стороне трубы. Фаска облегчит процесс сварки и улучшит качество соединения.
Протрите обрабатываемые поверхности качественным очистителем. Используйте специальные антикоррозионные или обезжиривающие средства для удаления возможных жировых пятен, загрязнений или коррозии.
Проверьте готовность к сварке. Убедитесь, что концы трубы ровные, обработаны и свободны от пыли, грязи или жира. Готовые к сварке трубы обеспечат прочное и надежное соединение радиаторов отопления.

Варианты расположения

Отопительные регистры в зависимости от вариантов размещения можно разделить на две группы: переносные и стационарные.

Переносные системы довольно мобильны, и их можно перемещать абсолютно свободно – было бы питание. А питание таких систем обычно обеспечивается электричеством. Внутри переносных регистров обычно расположены ТЭНы разной мощности, которые и обеспечивают нагрев энергоносителя. Использовать такие агрегаты можно как в доме, так и в гараже, на даче, на строительной площадке и пр.

Стационарные регистры требовательны к своему местоположению. Во-первых, они требуют стационарного крепления, а во-вторых, им необходимо подключаться к котлу, который будет обеспечивать нагрев теплоносителя и его циркуляцию по системе.

Материал изготовления

Если делать выборку в зависимости от материала изготовления, то регистры можно классифицировать на следующие категории:

Какие регистры отопления лучше выбрать? Самыми распространенными стали стальные регистры. Их подключение к системе отопления осуществляется посредством резьбы или сварки. Такие устройства имеют хорошую теплоотдачу и приемлемую стоимость.

Алюминиевые регистры имеют гораздо меньший вес, чем стальные. К тому же, они устойчивы к коррозийному влиянию, изготавливаются без соединительных швов и обладают хорошей теплоотдачей. Основной недостаток таких устройств – очень высокая цена.

Регистры, изготовленные из чугуна, подключаются к отопительной системе при помощи фланцевого соединения. Они довольно просты в установке и дешево стоят. К минусам чугунных изделий можно отнести малую инертность, которая существенно снижает время прогрева регистров.

Фабричные отопительные приборы

Стоит отметить, что батареи на отопление из труб выпускают и промышленные предприятия. Как правило, это оборудование, в состав которого входят два коллектора – верхний и нижний. Между собой они соединены вертикальными трубками, установленными в два или три ряда. При этом в данных приборах отсутствует оребрение, которое бы увеличивало площадь теплоотдающей поверхности, как в стандартных чугунных радиаторах. Теплообменники на таких батареях изготавливается из труб сечением 2,5 см, а коллекторы – диаметром 5 см.

Максимальный уровень давления, который способны выдерживать такие батареи, составляет 12 атмосфер. Они устойчивы к коррозии, поскольку внутренняя поверхность трубы оцинкована. Толщина стенок стальных труб составляет 1,5 мм.

Компоновка радиатора по отношению к коллекторам может быть:

с параллельным теплообменником;
с перпендикулярным теплообменником.

Учитывая технические особенности отопительных радиаторов из труб, они могут с успехом применяться как в общественных учреждениях, так и жилых городских зданиях. Изделия отличаются привлекательным внешним видом и гармонично вписываются в любую обстановку. Более того, отсутствие на трубчатых радиаторах острых углов делает возможной их установку в детских садах и начальных школах, а также госпиталях и поликлиниках.

Еще один положительный момент – очистить такой радиатор от пыли не составит труда, поскольку на нем нет никаких ребер.

Надеемся, что данный материал будет для вас полезным и поможет избежать ошибок при изготовлении и установке самодельного радиатора из труб.

Строение регистра

Для изготовления отопительных регистров применяются гладкие трубы из углеродистой стали с круглым сечением, а также квадратные и прямоугольные. Возможно их комбинированное использование. Хорошими материалами для регистров могут быть также нержавеющая и оцинкованная сталь, алюминий, медь, латунь, но они гораздо дороже и более сложны в обработке своими руками.

Наиболее простыми в исполнении считаются регистры отопления из стальной профильной трубы. Они могут выполняться в двух основных конфигурациях: секционного типа и змеевикового (S-образного).

В регистре секционного типа несколько отрезков профильного металлопроката с заглушенными торцами располагаются параллельно и соединяются между собой круглыми трубками меньшего сечения. Перемычки обеспечивают заполнение рядов прибора теплоностителем с двух сторон одновременно. При этом чем ближе к краю устанавливаются переходные патрубки, тем выше теплоотдача прибора.

В змеевиковом регистре жидкость проходит S-образно через ряды профильных труб, постепенно остывая. Для придания конструкции жесткости используются дополнительные глухие перемычки. Горизонтальные ряды соединяются попарно змейкой с помощью трубок меньшего сечения, как у секционных моделей, либо отрезков основного профиля. Последний вариант предпочтительнее из-за меньшего гидравлического сопротивления и большей теплоотдачи.

Присоединительные патрубки делают с резьбой или под сварку.Наиболее эффективным вариантом подключения отопительного прибора является схема сверху вниз. Для невысоких моделей и в случае принудительной циркуляции теплоносителя может быть оправдано осуществление входа и выхода снизу.

В конструкции регистра обязательно предусматривается кран Маевского или автоматический воздухоотводчик. Его располагают в конце верхнего ряда на резьбовом штуцере для обеспечения возможности замены. Обязательным условием при установке является соблюдение уклона 0,05% в сторону движения теплоносителя.

Регистры бывают как стационарными, так и переносными. Первые работают как элементы общей системы отопления, вторые выполняют задачу локального обогрева. Источником тепла для отдельного мобильного регистра служит ТЭН мощностью 1,5-6 Вт, вмонтированный в корпус.

Важно! Расстояние между рядами регистра существенно влияет на теплоотдачу. Чем ближе трубы друг к другу, тем больше их взаимное влияние, снижающее эффективность работы прибора

Рекомендуется располагать ряды на расстоянии не менее высоты профильной трубы, увеличенной на 50 мм.

Кроме больших горизонтальных регистров бывают востребованы также маленькие вертикальные модели. При аккуратном выполнении работ можно получить самодельные дешевые батареи отопления из профильных труб, почти не уступающие современным секционным радиаторам по эстетичности.

В некоторых случаях стальные регистры могут оказаться хорошим дополнением к уже установленным в комнате отопительным приборам. Не смотря на более низкую теплоотдачу, чем у радиаторов аналогичного размера, их применение может быть целесообразнее из-за меньшей стоимости.

Высокие вертикальные регистры очень удобны для высоких помещений или вблизи высоких оконных проемов. Они могут удачно вписываться в интерьеры комнат с необычными дизайнерскими решениями. Немного поэкспериментировав с цветом и формой можно получить креативное украшение из простых отопительных приборов.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше

Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться

Инструменты, необходимые для работ:

разводной ключ;
гаечные ключи для монтажа;
дрель со сверлами;
уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
Затем монтируют головку с краном, который потребуется для активации всей системы.
На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Стоит отметить, что при монтаже системы отопления без радиаторов из труб необходимо соблюдать технологические зазоры. От стены до поверхности отопительного прибора должно быть не менее 3 см, а между трубой и полом – не менее 10 см.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности

Изготовление регистров собственными руками

Стальные регистры имеют довольно обычную конструкцию и не просят большого мастерства для их создания. Почти что любой человек, который имеет навык работы со инверторным аппаратом может сделать самодельные батареи отопления из профилированной трубы. В отличии от круглых, их комфортно фиксировать на месте, что делает легче проведение работ по сварке.

Необходимые инструменты и материалы

В начале работы необходимо запастись всем нужным. Рассмотрим детально, что понадобится для самого простого трехрядного регистра.

Профтруба соответственно с расчетными параметрами. Размеры могут быть от 30х30х3 до 80х80х3 мм.
Круглая труба с той же толщиной стены диаметром 25 или 32 мм в зависимости от сечения профилированной трубы.
Лист стали толщиной 3 мм.
Отрезки трубы с наружной или внутренней резьбой соответственно с диаметром и типом подсоединения – 2 шт.
Стальная муфта с внутренней резьбой диаметром 15 мм и воздухоотводчик.

Инверторный аппарат.
Дрель.
Углошлифовальная машинка.
Молоток.
Маркер или пирон.
Рулетка.

Профтруба режется на отрезки необходимой длины соответственно с чертежом.
Круглая труба режется на 4 отрезка по 10 см.
Из листового металла вырезается 6 заглушек соответственно с размерами и формой профилированной трубы. Они обязаны быть на 3-5 мм меньше сечения трубы. Это даст возможность бережно скрыть шов сварки в зазоре.
Трубы ложатся на идеальную поверхность в горизонтальном положении строго параллельно на расстоянии 10 см. Можно применять два древесных бруса для опоры. Торцы ставятся однолинейно. Выполняются метки для отверстий на расстоянии около 5-10 см от края.
При помощи резака или дрели вырезаются намеченные отверстия соответственно с диаметром перемычек.

Порядок проведения работ

Перемычки закрепляются на собственных местах и прихватываются сваркой в 2-3 точках.
Разместив конструкцию вертикально, целиком приваривают перемычки. Рекомендуется в первую очередь сделать тонкий шов при малом токе, что даст возможность отлично заполнить щели. Дальше исполняется толстый ключевой шов при увеличенном токе.
Очищается пространство внутри регистра от металлического мусора и шлака.
Прикладываются, прихватываются и привариваются заглушки к торцам профтруб.
Отделываются сварочные швы. Выступающие части сбивают молотком, потом каждый шов зачищают угловой шлифмашиной.
Отверстия в регистре сверлятся в зависимости от подобранной схемы подсоединения. При этом их лучше разместить не по самому центру торцов, а немного выше или ниже.
К отверстиям привариваются присоединительные отрезки трубы.
Зачищаются швы и заглушаются все отверстия помимо одного. Регистр заполняется водой под давлением и исполняется проверка качества сварки. Швы должны держать давление до 13 атм.
Поверхность с внешней стороны очищается, обезжиривается и прокрашивается термостойкой краской.
К верхнему ряду варится патрубок для соединения и ставится воздухоотводчик.

Порой к регистру привариваются опоры, но намного универсальнее приборы без них. При надобности всегда воспользоваться можно подставкой, зато вес меньше и сберегается возможность крепления на поверхность стены.

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
Теперь изделие устанавливают вертикально.
Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
Теплообменник заполняют холодной водой до того, как печь нагреется.
С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Заключение

Самодельные отопительные приборы из профилированной трубы прекрасно подойдут для обогрева помещений большого размера. Приборы с питанием от сети хорошо применять на объектах периодического применения: площадках строительства, гаражах, мастерских, дачах. Стационарного типа регистры находят собственное использование в производственных цехах, теплицах, складах и прочих технических объектах.

Они имеют довольно простую конструкцию, что обеспечивает относительную простота изготовления. Это дает возможность делать стальные регистры собственными руками, что даёт большую экономию средств. При вашем желании можно поизощряться и создать аналоги современных художественных моделей, которые могут стать не только продуктивными источниками тепла, но и интерьерным украшением.
