Гребенка для теплого пола своими руками
Поскольку распределительная гребенка для теплых полов в сборе стоит немалых денег, есть парочка способов сэкономить, изготовив подающий и обратный коллектор своими руками:
- собрать узел из латунных или пластмассовых тройников, предназначенных для отопления.
- самостоятельно спаять гребенку из полипропилена.
В обоих случаях придется купить термостатические вентили и прочие элементы согласно выбранной схеме регулирования. Тройники соединяются на резьбе, а полипропиленовые фитинги – сваркой (пайкой). Количество соединений довольно велико, каждый стык нужно сделать надежно, чтобы впоследствии не возникло протечек. При изготовлении гребенки из полипропилена следует выдерживать время прогрева и соединять детали максимально быстро.
Коллектор и смесительный узел
В некоторых вариантах сборки коллектор может одновременно заниматься снижением температуры теплоносителя на подаче. Этот вариант сборки одновременно снижает температуру до приемлемой в системе теплого пола (не выше 50оС) и потом раздает ее в контура. То есть в этом случае он выполняет еще и функции .
Иногда такой узел бывает насосно-смесительным. В такой сборке коллектор — это и распределительная гребенка, и смесительный узел, и насос.
Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»
Но это именно варианты сборок и чаще эту сборку называют коллекторным узлом. В чистом же виде коллектор служит для раздачи теплоносителя, то есть является гребенкой для теплого пола.
Коллектор в чистом виде стоит ставить, если смесительную группу и насос вы будете собирать самостоятельно. Это обойдется дешевле, и по качеству вряд ли будет уступать заводскому. А вот с коллектором стоит подумать. В принципе, и гребенку теплого пола можно собрать самому. Но в таком варианте резко увеличивается количество швов и стыков. В фабричном коллекторе входные/выходные отверстия сделаны в цельном корпусе. Самодельные коллекторы — это набор тройников или крестовин, которые соединяются между собой. Да, они находятся в доступном для ремонта месте, их можно подматывать и менять прокладки. Но каждый такой ремонт — это останов и, часто слив системы, новое ее заполнение и опрессовка (это если все делать по правилам). А практика свидетельствует о том, что именно в самодельных гребенках и проявляются течи. Особенно часто это бывает при использовании антифризов. А так как в большинстве случаев антифризы заливают на основе этиленгликоля, то протечки и работа с ними — это реальная угроза здоровью, а часто и жизни (этиленгликоль — сильный яд). Потому коллектор лучше покупать.
Делаем сами: гребенка своими руками
Гребёнка не настолько сложный элемент в отопительной системе. Её можно сделать своими руками, если включить смекалку и следовать пошаговой инструкции. Это важный элемент в отопительных узлах, который позволяет распределять горячую воду в вашем доме.
Каждая гребенка имеет свою конструкцию. Существует паровая гребенка для большого диаметра труб. Она, конечно, отличается от гребёнки для дома. Однако по большей части они представлены в базовом виде. Гребенка просто необходима для регулировки температуры в доме.
Гребенка состоит из:
Каждый из этих элементов является необходимым и обязательным для конструирования гребенки.
Есть два способа изготовления гребенки своими руками:
- Собирать узлы из тройников;
- Спаять гребенку из полипропилена.
Для сборки гребенки из тройников, вам понадобятся вспомогательные элементы. Например, вентили. Сварка же является более надёжным способом, но при этом надо иметь опыт работы со сварочным аппаратом, чтобы не испортить трубы.
Гребенка – это отдельный узел в вашей отопительной системе. К её изготовлению надо подходить тщательно и скрупулёзно, чтобы в последствии не сломалась вся система отопления. Используйте только качественные материалы и тогда отопление в вашем доме будет приносить вам одно удовольствие.
Особенности эксплуатации
Итак, одна из задач коллектора со смесителем — регулировать температуру теплоносителя в системе. В котле отопления ее температура достигает 60-85°С. У теплого пола она не должна быть выше 30°С. В виду этого эксплуатация устройства заключается в его правильной настройке. Как она происходит?
- С помощью клапана осуществляется смешивание горячей и остывшей воды. Это можно делать вручную или, используя сервопривод (обычно в комплекте не идет).
- На каждый запитанный контур устанавливается запорный кран. Они отвечают за давление теплоносителя в каждом отдельном контуре. Благодаря этим элементам можно устанавливать разную температуру не только в разных комнатах, но и на разных участках одной комнаты.
Специалисты рекомендуют приобретать все элементы одного производителя. Если есть такая возможность, купить уже готовый комплект со всеми необходимыми деталями.
Возможные сложности и ошибки
Чаще всего ошибки возникают на этапе сборки и последующей установки коллектора со смесителем. Их несколько:
Неправильно настроен клапан
Важно, чтобы нагрузка на систему была определена еще до установки. После нее вода на контуры подается согласно проведенным расчетам.
Отсутствие клапана в коллекторе
Даже если нет необходимости в его установке для подмеса воды, со временем он понадобится для сброса воздушных пробок. Если их не убирать, теплый пол просто утратит работоспособность.
Неправильное расположение коллектора. Вода должна подаваться с верхней планки.
Установка нескольких насосов при отсутствии обратных клапанов. Последние нужны для того, чтобы предотвратить циркуляцию горячей воды через неработающий насос.
Чтобы избежать подобных ошибок, монтаж коллектора и последующее заполнение системы лучше доверить специалистам.

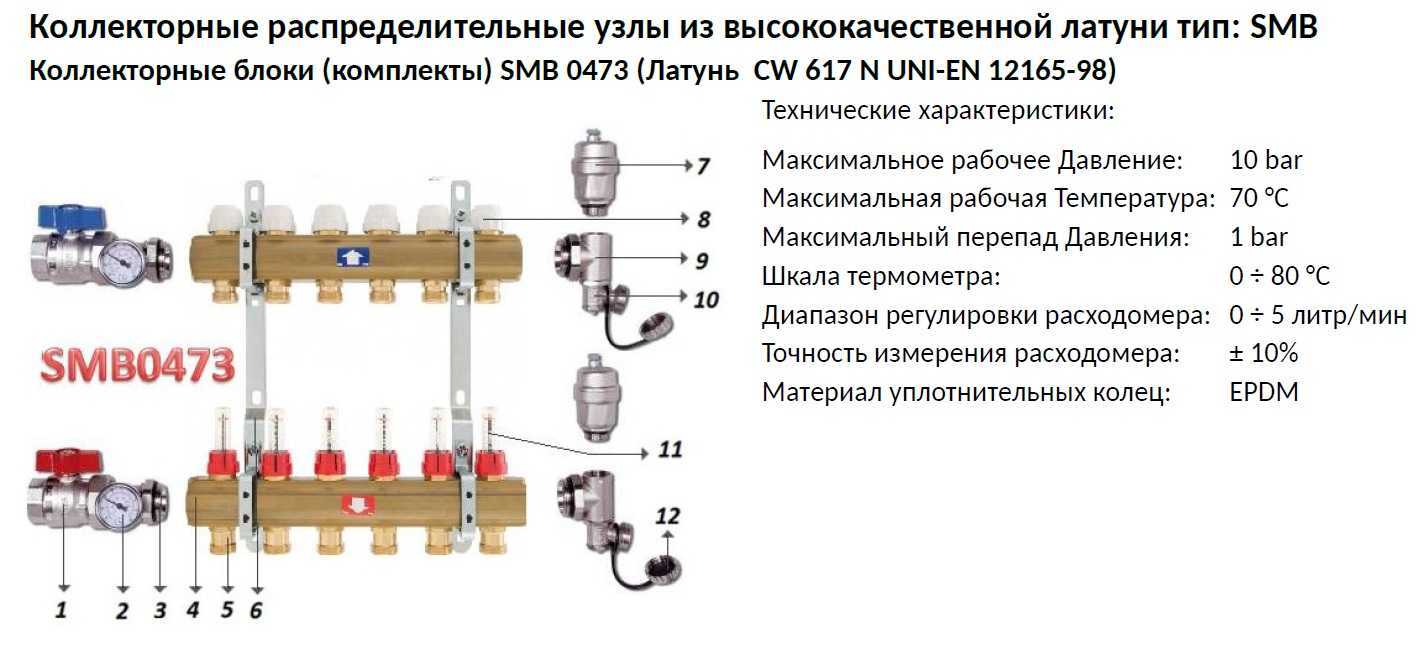

Устройство коллектора
Чтобы собрать коллектор самостоятельно, нужны следующие элементы:
- двух,- или трехходовой клапан;
- запорные и балансировочные клапаны. При изменении температуры теплоносителя клапан изменяет проходное сечение, регулируя расход жидкости;
- датчики давления и температуры;
- циркуляционный насос;
- воздухоотводчик (ручной или автоматический);
- элементы для монтажа: фитинги, тройники, переходники, разъемные соединительные муфты и др.

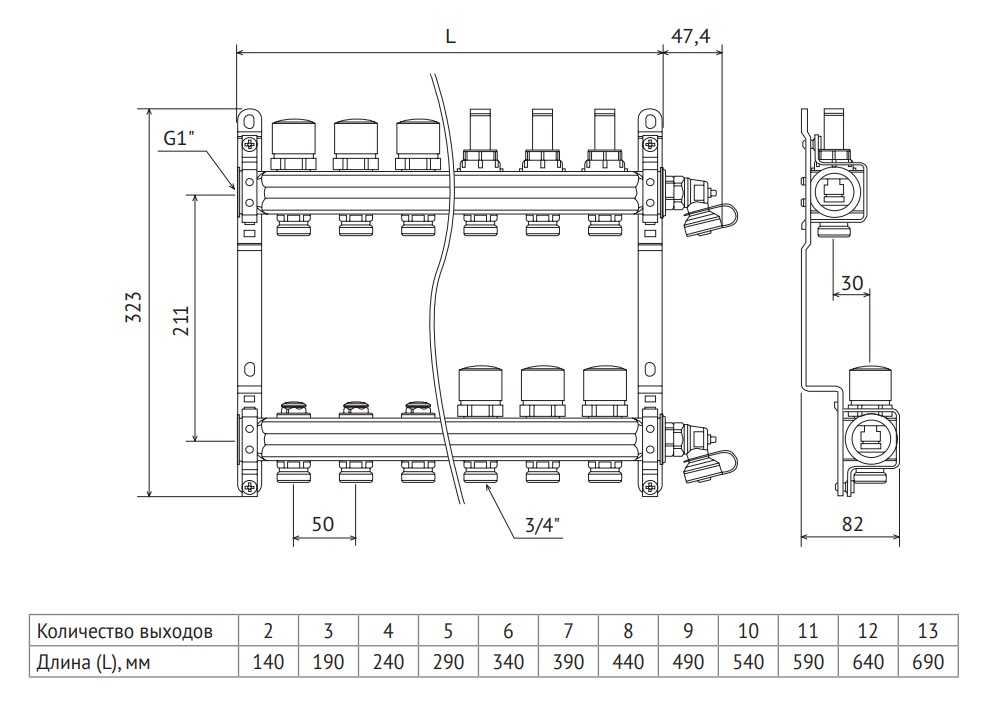

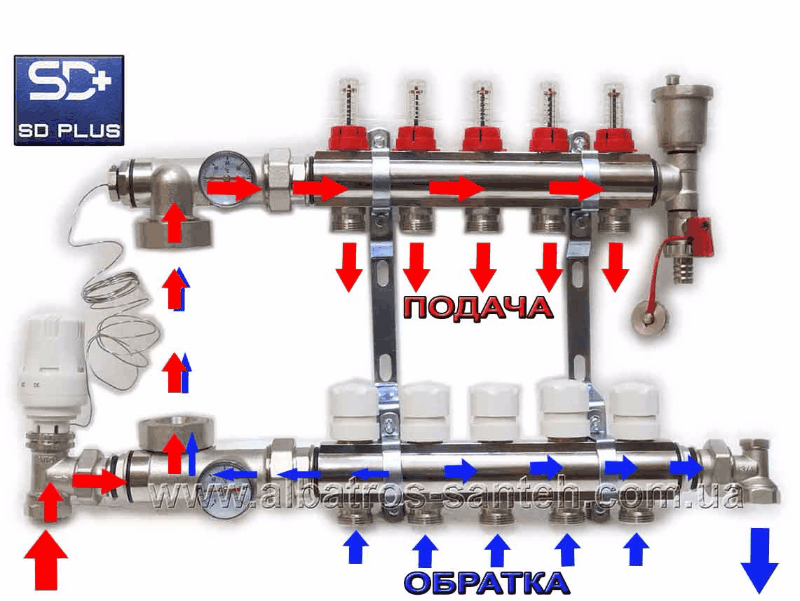

Коллектор, изображенный на рис. ниже, дает возможность подключать несколько контуров, число которых зависит от суммарной площади помещений.
Устройство коллектора
Трубы подключаются фитингами с конусной затяжкой и снабжены запорными вентилями.

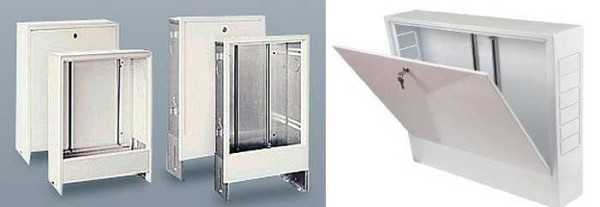

Коллекторный шкаф
Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы — кучу труб, насос, коллектор — желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) — изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.
Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства
Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.
Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

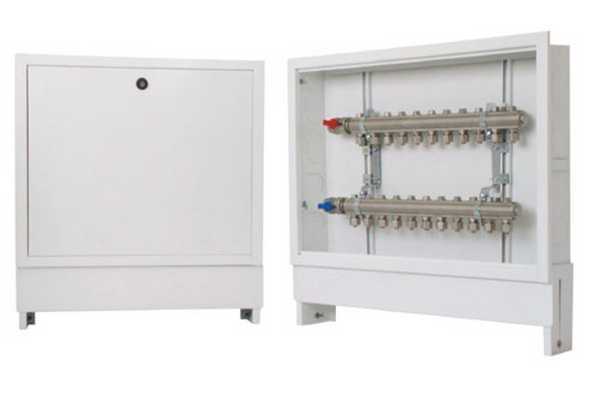

Вот так может выглядеть он с коллектором
Если говорить о материале, из которого изготовлены шкафы — это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит
При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими. Особенно это касается наружных коллекторных шкафов
Особенно это касается наружных коллекторных шкафов.
А это как его можно встроить
Пример монтажа пластикового коллектора Uponor в коллекторный шкаф заснят на этом видео.
Проверьте соединение
Определить качество сварки можно по небольшому равномерному наплыву на конце фитинга. Если его нет, то, возможно, стык недогрет и герметичность будет под вопросом. Если наплыв слишком большой — трубу, скорее всего, перегрели, и она оплавилась внутри, частично и полностью перекрыв проходное сечение.
Для тех, кто впервые имеет дело со сваркой полипропилена, не лишним будет сначала попрактиковаться и сварить несколько тренировочных стыков. Учиться лучше на прямых муфтах. В отличие от уголков и других фитингов сложной формы, их легко хорошо осмотреть после пайки не только снаружи, но и изнутри.
4 Трехходовые клапаны
Пытаясь выполнить монтаж схемы гребенки своими руками, нельзя не рассмотреть принцип работы треххходового клапана. В отличие от предыдущего элемента, он гарантирует более слаженную работу, т. к. состоит не из двух, а из трех входов. Один узел принимает теплоноситель от котла, второй — от исходящего коллектора, а к третьему присоединена линия от коллектора «обратки». Подключить такой клапан к теплому полу совсем несложно. Принцип работы системы можно разложить на такие этапы:
- 1. В начале работы в трехходовом клапане закрыта линия подмешивания, при этом подача теплоносителя от котла остается открытой. Нагретая жидкость начинает поступать в гребенку.
- 2. Датчик, который находится в гребенке, уведомляет о превышении температурного режима, что вызывает смещение запорного механизма в клапане, а также открытие линии подмешивания. Линия подачи теплоносителя закрывается, а горячий теплоноситель наполняется остывшей жидкостью из линии «обратки». Если температурный режим превышает допустимую норму, подача от котла будет приостановлена.
- 3. На следующем этапе температура теплоносителя начнет приходить в норму, при этом запорный элемент не будет менять свое расположение.
- 4. После нескольких циклов движения теплоносителя температура жидкости заметно упадет. Такое явление будет зафиксировано клапаном, а запорный узел перекроет линию подмешивания.
Применяемый в подобном клапане принцип работы гарантирует плавную и точную регулировку температуры. Также он позволяет наиболее эффективно «подготавливать» теплоноситель для системы теплого пола с размерами до 150 квадратных метров. Несмотря на плюсы трехходового клапана, у него есть существенные минусы. Один из них заключается в недостаточно высокой надежности.
Монтаж гребёнки для тёплого пола

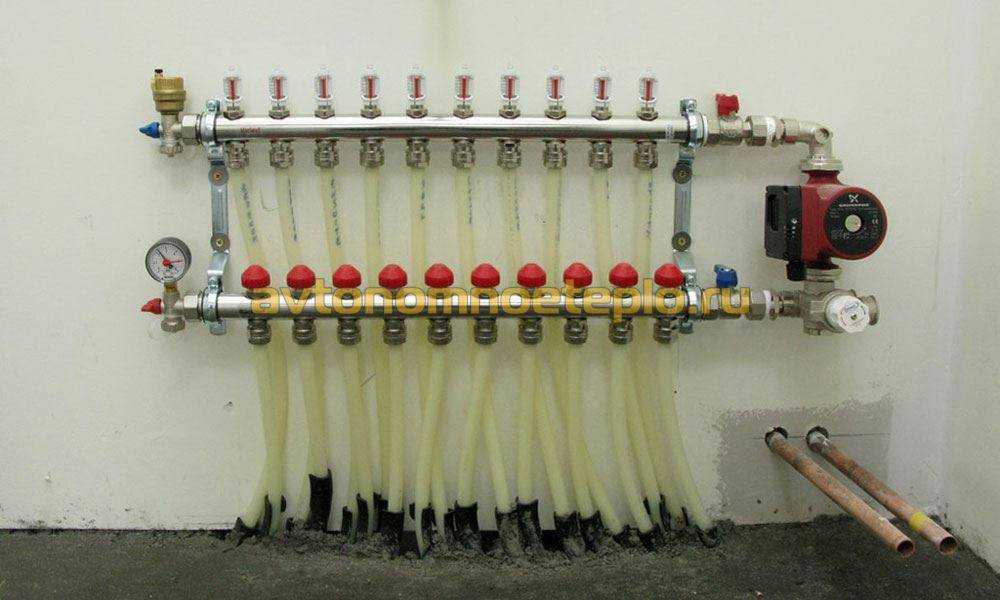

Коллектор для системы теплый пол
Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:
- Клапан смешения обратки и подачи;
- Запорный кран балансировки обогревательного прибора;
- Клапан перелива.

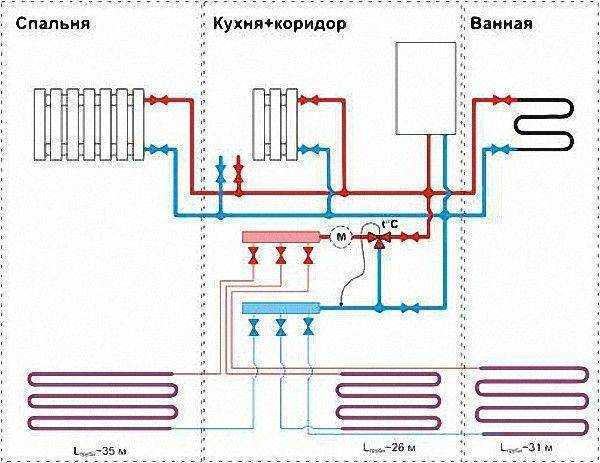

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.Двухконтурная система теплый пол с коллектором
Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.
Также при выборе промышленной конструкции важно учитывать следующие параметры:
- Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
- Максимально допустимое давление в трубах;
- Возможность расширения отопительной системы;
- Ручное или автоматическое управление коллектором;
- Электрическая мощность всех узлов и агрегатов;
- Диаметр внутренних отверстий коллектора (пропускная способность).
Коллектор своими руками
Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.
Для расчета понадобятся следующие данные:
- Тип декоративного напольного покрытия;
- площадь отапливаемого помещения и план размещения в нем крупных предметов;
- Материал и диаметр труб контура;
- Номинальная мощность котла;
- Тип утеплителя пола.
Расчет коллектора
Монтаж коллектора – рекомендации
При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.
Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):
- Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
- Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
- Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
- Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
- Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».
Набор коллектора
Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.
Коллекторный узел своими руками
Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.
Самодельный коллектор
Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.
Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

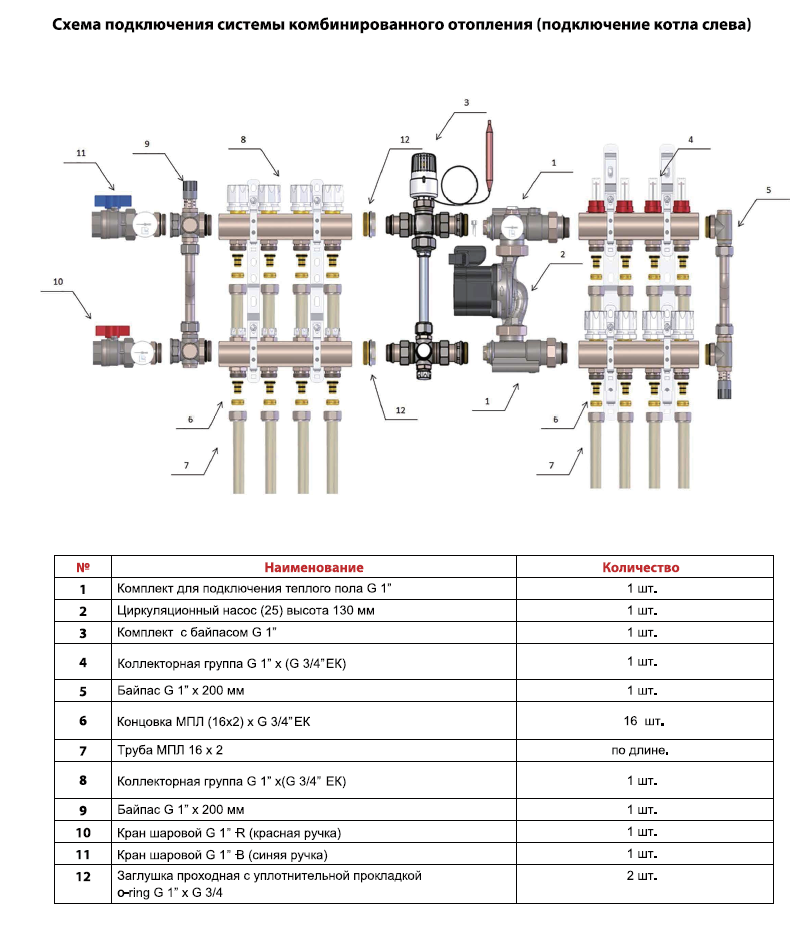

Составьте схему трубопровода
Соединение полипропиленовых труб осуществляется довольно просто, но — как и с любой другой конструкцией — перед началом работ желательно подготовить примерную схему монтажа.
Набросайте на бумаге чертёж с расположением точек врезки, запорной арматуры и других нужных деталей. Так вы сможете сразу прикинуть длину труб, а также определить расположение, тип и количество необходимых фитингов.
Поскольку при соединении нагреваются оба конца трубопровода, для удобства монтажа важно, чтобы один из них оставался свободным. Часть труб с фитингами можно собрать на столе, а затем установить в нужном месте, выполнив всего один стык. Всё это поможет предусмотреть схема сборки
Всё это поможет предусмотреть схема сборки.
Элементы узла распределения и контроля
Для выполнения вышеперечисленных функций в структуру гребенки для теплого пола включены:
| № | Элемент гребенки | Выполняемая функция |
|---|---|---|
| 1 | 2 коллектора с адаптерами на вход и выход | распределение энергоносителя и вывод |
| 2 | кран для спуска воздуха | при запуске системы, для выхода воздуха и заполнения труб водой |
| 3 | кран для слива воды | для возможности слива воды для осуществления ремонтных работ |
| 4 | обратный клапан | блокирующий отток горячего энергоносителя |
| 5 | насос | обеспечивает постоянную циркуляцию воды внутри системы, контролирует скорость потока |
| 6 | питающий кран с температурным датчиком | регулировка объема поступающей воды |
| 7 | термоклапаны на выходе | при остывании воды до заданного уровня, клапан открывается на отток |
| 8 | счетчики расхода на входе | контроль за работой системы |
Подключение и регулировка коллектора
После того как коллектор будет установлен, его необходимо правильно подключить. Если в качестве основного элемента обогрева системы используется металлопластиковая труба, то для её соединения с распределителем необходимо использовать специальные фитинги.
Эти соединительные звенья необходимо очень хорошо затянуть как на самой трубе, так и на коллекторе. Для уплотнения таких соединений используются резиновые кольца, которые при осуществлении монтажных работ можно повредить, что станет причиной разгерметизации контура, поэтому соединение металлопластиковой трубы с фитингом необходимо производить очень аккуратно, слегка раскачивая трубу при монтаже фитинга.
Для правильной регулировки распределителя необходимо произвести следующие действия:
- С вентиля снимается защитный колпачок.
- Специальным шестигранным ключом полностью закрывают вентиль до отказа.
- Устанавливают для данного контура отопления минимальное количество оборотов.
- Отворачивают вентиль на данное количество оборотов.
- Защитный колпачок устанавливается на место.
Такую операцию необходимо сделать для каждого контура отопительной системы.
Запуск водяного теплого пола
Ввод водяного теплого пола в эксплуатацию состоит из нескольких этапов. Первым делом следует запустить циркуляцию воды по контурам и выгнать воздух. Для этого нужно:
- Если система и заполнена водой, то проверить, чтобы все краны были открыты, чтобы циркуляция была возможна не только внутри контура теплого пола, но и снаружи в системе, потому что смесительный клапан будет пытаться взять горячую воду из системы.
- Установить ручку или термоголовку смесительного клапана в положение минимальной температуры.
- Запустить циркуляционный насос контура теплого пола. При этом лучше, чтоб котел был отключен, т.к. котловой насос будет мешать работать.
- Если на торцевых элементах коллектора установлены ручные воздухоотводчики, то время от времени стравливать скопившийся воздух.
- Проверить по расходомерам, что циркуляция идет через все контуры. Часто от на первом этаже ветка идет на второй этаж на санузел. Если нет врезки автоматического воздухоотводчика наверху, то воздух с нее выгнать будет сложно. Для этого нужно перекрыть остальные контура и установить насос на максимальную скорость, чтоб весь напор пустить наверх. Если это не сработает, нужно остановить насос и прогнать контур водопроводным давлением. Для этого закрыть кран подачи на коллектор, все контуры коллектора перекрыты, кроме верхнего, и резко открыть дренажный кран на обратном коллекторе. Выходящая под давлением вода вытеснит воздух, может понадобиться открыть подпитку системы от водопровода.
- Выпустить воздух из всей системы отопления. В нее попадет часть воздуха из контуров теплого пола.

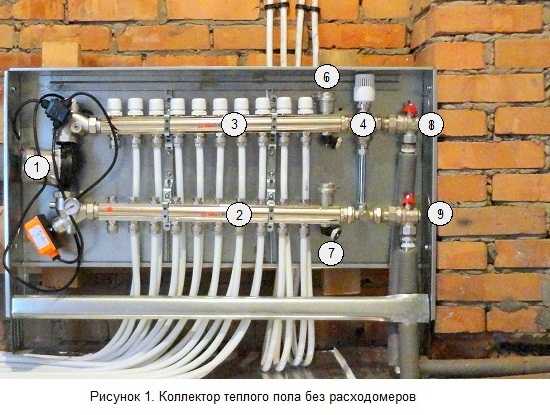

На рисунках 1 и 2 соответственно показаны коллекторы без расходомеров и с расходомерами. На них цифрами обозначены соответствующие элементы:
1 — циркуляционный насос;
2 — подающий коллектор;
3 — обратный коллектор;
4 — смесительный клапан;
5 — расходомеры;
6 — воздухоотводчик;
7 — дренажный кран;
8, 9 — соответственно подающий и обратный трубопроводы от котла.
Типы коллекторов
Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.
В перечень распространенных вариантов входят коллекторы:
- с фитингами для подсоединения контуров;
- с кранами интегрированного типа;
- с вентилями для регулирования воды.
Смесительные клапаны
Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.
Как работает двухходовой клапан:
- Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
- Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
- Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.
Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.
Работа трёхходового клапана:
- Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
- Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
- Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.
Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.
Трёхходовой клапан имеет два недостатка:
Материалы для изготовления
Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.
Узел из полипропилена
Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.
Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.
Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.
Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.
Преимущества устройства из полипропилена
В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:
- если грамотно провести сварку, то такая конструкция не будет подтекать;
- полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
- небольшой вес прибора;
- простота монтажа.
Из латунных фитингов
Для сборки такой установки используют фитинги и вентили из латуни.
Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.
При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.
Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.
Из профильной трубы
Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.
Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.
Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.
На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).
С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.
Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.
Установка гребенки в систему отопления и её расчет
Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.
Прежде чем приступить к установке — следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей — рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.
N0=N1+N2+N3+N4
Где N0
– диаметр коллектора,N1 ,N2 ,N3 ,N4 – сечения его отводящих патрубков.
Такая же схема расчета применяется при изготовлении гребенки отопления своими руками
Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме
Т.е
она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:
Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:
- Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
- Если узел располагается в котельной — установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
- Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру — впускные клапана и балансировочные расходометры;
- При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.
Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.
Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.
