Как построить гараж из профильной трубы?

Возведение каркаса

Сконструировать каркасный гараж из профильной трубы своими руками можно двумя популярными способами: модульный и местный тип сборки.

Модульная сборка конструкции предполагает подготовку модулей перед началом возведения конструкции. Сначала на земле собирается несколько стеновых модулей, затем их соединяют между собой. Так же собрать заранее следует потолок, элементы конструкции крыши и другие детали.

Местная сборка предполагает производства работ одним человеком: сначала собирается основание из заранее нарезанных профилей, согласно чертежу. Затем основание конструкции устанавливается на фундамент. Конструкция собирается поэтапно с использованием крепежных элементов.

Немного теории: все о гараже из профильной трубы

Конечно, гараж можно построить практически из любого строительного материала: кирпича, газоблоков, дерева (хотя это самый опасный для пожара материал). Идеальным вариантом среди автовладельцев считается профильная труба. Почему?

Профильная труба — идеальный вариант для каркасной основы будущего гаража. Материал стойкий, долго служит, не теряет свойств со временем

Начнем с того, что профильная труба — это металлическое изделие квадратного или прямоугольного сечения. Стоимость его довольно низкая (около 30 рублей за метр), а прочность высокая. Профильная труба прослужит около 50 лет без потери своих «характеристик».

Среди достоинств также выделяют следующие:

• небольшой вес готовой конструкции позволяет отказаться от фундамента, сэкономив на затратах на строительство;
• работать с профессиональными трубами достаточно просто, для этого необходимы базовые знания в области строительства;
• возможность сборки без сварки. Сварочный аппарат — опасный профессиональный инструмент, доступный далеко не каждому владельцу. Для сборки гаражной постройки профтрубы можно соединять между собой не сварным швом, а специальным крепежом или обвязкой;
• после возведения конструкции строительного мусора мало, его легко собрать и вынести самостоятельно, не прибегая к услугам уборщиков и грузоотправителей;
• мобильность — одна из основных характеристик профилированной гаражной конструкции. При необходимости здание быстро демонтируется на старом месте и легко монтируется в новое. Все манипуляции можно сделать за один день!

Важно: сделать предмет из профессиональных труб можно за один день, если заранее подготовить материалы и инструменты, составить план, нарисовать чертеж

Какой вид обогрева выгоднее всего?

Все зависит от конкретных условий эксплуатации и предпочтений владельца гаража. Самая дешевая система – однотрубная водяная, работающая от газового котла.

Придется вложить немалые средства в ее обустройство, зато она настолько экономична, что затраты окупятся за 1-2 отопительных сезона. Однако это решение подходит далеко не всем.

Экономно отапливать гараж можно с помощью газовых баллонов или твердого топлива. Эти варианты не подходят, если нет возможности контролировать работу приборов, зато для обогрева в течение того времени, пока в гараже находится владелец, они хороши.

Гараж из профиля своими руками. Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Важно! К суммарной стоимости погонных метров труб и листов необходимо добавить ещё 3-5 тысяч рублей на крепёжные изделия – саморезы, винты, болты, гайки

Обшивка стен

Многие решают использовать сайдинг, предварительно обшив каркас фанерой, но более дешевым и простым в монтаже является профилированный листовой металл

При приобретении материала, обращайте внимание на его маркировку, для обшивки каркаса гаража подойдет только профлист С20 или С21

Обшивку стен производят при помощи дрели и саморезов, вкручивать которые следует в прогибы листов, приложенных к профильным трубам. Много крепежных болтов не нужно – достаточно 6-8 саморезов на 1 квадратном метре листа. При работе с профилированными изделиями нужно соблюдать правила безопасности – используйте защитные очки и перчатки.

Внутренняя отделка обычно производится одновременно с утеплением конструкции. Обшивать изнутри каркас легче всего листом фанеры, но многие используют листы гипсокартона.

Монтаж ворот, утепление

Одним из важных этапов является установка ворот для гаража. Самым простым вариантом является монтаж распашной конструкции. Можно выполнить самостоятельно из профильной трубы и профнастила, либо приобрести готовую конструкцию.

Если требуется только надежное укрытие автомобиля от непогоды, то можно закончить выполнение работ на этом этапе. Но если планируется выполнять какие-то ремонтные работы в гараже, то потребуется выполнить утепление. Для этого потребуется проложить слой утеплителя с внутренней стороны. Материал устойчив к перепадам температур и устойчив к влаге. Для надежности можно обшить утеплитель листами профнастила. В итоге может получить конструкция, как при отделке панелями.

Из каких блоков строить гараж

Проводя пробные расчеты, одним из ключевых моментов, который учитывается в первую очередь, являются размеры строительного материала и его качественные параметры. Для строительства гаража, а здесь нужно сказать, что гараж обычно выступает капитальной постройкой с фундаментом и оборудованной дополнительными капитальными элементами, обычно является неотапливаемой постройкой, что не требует расчета теплоемкости стен. Однако такие показатели, как способность впитывать влагу материалом, его плотность, масса и качество обработки поверхностей играет в расчетах далеко не последнюю роль. Ну и, конечно, размеры элементов, из которых будут возводиться стены

А здесь для выбора лучше обратить внимание на блоки — наиболее предпочтительные в таком строительстве материалы

В числе фаворитов этого вида материла выступают:

Шлакоблоки;

Пеноблоки;

Газоблоки;

Керамзитоблоки;

Газосиликатные блоки;

Блок из пиленного натурального ракушечника;

Гипсоблоки.

Именно размеры блоков и являются главной причиной их популярности. Для стандартного экземпляра шлакоблока, керамзитоблока и ракушечника размеры примерно одинаковы — от 400х200х200мм до 390х190х188 мм. Небольшая разница в размерах обычно объясняется допусками в формах для литья, и при распиле пласта. Но для расчета принимается округленное показание — недостающие миллиметры обычно не учитываются — их в кладке списывают на цементно-песчаный раствор.

Необходимые инструменты и материалы

Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.

А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем

Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра

Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.

Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:

• Измерительные инструменты – рулетка, уголок, линейка, уровень,
• Электрическая дрель и сверла к ней,
• Болгарка и набор дисков по металлу,
• Ключи и шуроповерт с набором головок,

Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.

Последовательность работ:

1. Размечаем территорию,
2. Возводим основание/фундамент под гараж,
3. Монтируем каркас,
4. Устанавливаем ворота,
5. Сооружаем крышу и настил кровли,
6. Работы по обшивке стен.

Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.

Проектирование гаража и выбор профиля

Важнейшим моментом при проектировании гаража из металлического профиля является расчет сечения профильной трубы. Ошибки в нем могут привести к тому, что конструкция рухнет, как карточный домик, не выдержав снега или других нагрузок.

Оптимальный вариант для Средней полосы России — труба сечением 100х100 мм, с толщиной стенки 4 мм. Для распорок и распорок достаточно сечения 60х60 мм.
Не менее важны габариты гаража, от которых зависит практичность его эксплуатации, расход материалов и способ крепления элементов конструкции.

Стандартные размеры 3х6м, 4х6м, но все зависит от машины. Общее правило: длина гаража должна быть на 2,5 м больше длины автомобиля, а ширина — на 1,5 м. Высота может варьироваться в широких пределах, но капот должен открываться свободно.

Примечание: металлический каркас лучше собрать из цельных отрезков профильных труб. Такая конструкция будет надежнее. Соединения отдельных частей каркаса осуществляются сварочным аппаратом или специальным крепежом. В последнем случае гараж можно разобрать и перенести в другое место.

Дополнительные работы по установке гаража

Если гараж сооружается только для защиты автомобиля от осадков, то работы завершаются установкой ворот. Однако, когда он необходим для работы, то помещение следует утеплить. Для этого с внутренней стороны укладывается слой плит из пенопласта. Материал влагостойкий и не боится температурных перепадов. Большую прочность можно обеспечить закрытием утеплителя листами профнастила.

Также для экономии пространства специалисты советуют применять особые материалы с отражающим покрытием на одной из сторон. Такие элементы позволят избежать перегрева гаража летом. Если регион характеризуется холодными зимами, то в гараже устанавливается печка, имеющая высокую производительность и небольшой расход.

Иногда необходима установка дополнительной звукоизоляции. Однако, современные материалы, имеющие подобные свойства, довольно дорогостоящие

Особое внимание при установке гаража следует уделить его дверям. Они четко выставляются по уровню для того, чтобы в свободном состоянии произвольно не перемещаться (закрываться или открываться) под собственным весом

Для гаража можно выбрать любой тип ворот, наиболее удобными будут подъемные или роллетного типа

Достоинства и недостатки гаража из профильной трубы

Основное преимущество профильной трубы с прямоугольным или квадратным сечением — наличие четырех ребер жесткости, которых нет у типовой круглой детали. Они придают конструкции повышенную прочность. Правильно собранный каркас для гаража из металлического профиля способен выдержать большие ветровые, снеговые и механические нагрузки. При этом он не требует глубоко заглубленного фундамента.

Благодаря эксплуатационным свойствам материала строительство из металлопрофиля можно вести круглогодично. Однако без надежной антикоррозионной защиты не обойтись.

В целом, возведение гаража из профильной трубы гораздо дешевле и менее трудозатратно, чем из качественного пиломатериала.

Единственный существенный недостаток конструкции — низкие показатели теплосбережения. Использование изоляционных материалов способствует повышению затрат на строительство.

Выбираем место на участке и составляем проект

Еще до начала составления проекта нужно выбрать место для установки гаража:

• Металлоконструкцию лучше установить по возможности ближе к выезду со двора. Отличным вариантом считается расположение ворот гаража на одном уровне с ограждением участка. Если постройка будет утоплена внутрь двора, тогда для выезда напротив нее придется в заборе монтировать еще одни ворота.
• Под строительные работы выбирают ровное место с учетом противопожарных и санитарных норм. Устанавливать гараж из профнастила своими руками надо не ближе 6 м от жилых и хозяйственных построек. Минимальное расстояние от межи соседнего участка – 1 м.
• Существует такое понятие, как красная линия. Она условно обозначает границу от всех видов коммуникаций: ЛЭП, газовая магистраль, водопровод, канализация. Через красную линию лучше не переступать, так как в будущем при ремонте коммуникаций соответствующие службы заставят демонтировать гараж. Оптимально отступить от указанных границ на расстояние 5 м.
• Если во дворе имеется любой искусственный накопитель воды или маленький пруд, постройку от него желательно удалить минимум на 3 м.

Размеры гаража, рассчитанные на один и два автомобиля

Составление проекта гаража начинают с определения оптимальных размеров. Здесь следует учесть два важных нюанса. Габариты гаражей из профнастила зависят от количества автомобилей и их размеров. Стандартно на одну единицу легкового транспорта достаточно постройки с параметрами 3.3×5×2.5 м. Если предполагается монтаж гаража для двух авто, оптимально выдержать размеры 5.3×5×2.5 м.

Конструкция крыши для такой постройки берется несложная. Кровля укладывается из того же профнастила.

Гаражи с односкатной кровлей

Самый простой вариант – это обустройство односкатной крыши. Высокую сторону кровли разворачивают от ветра, чтобы резкие порывы не сорвали листы профнастила. Скат крыши можно расположить вбок или вдоль гаража, но не в сторону ворот. Оптимальный уклон кровли – от 12 до 15о. Этого достаточно, чтобы на поверхности крыши не скапливались осадки. Уклон более 35о в ветреных регионах делать нельзя, иначе снизится сопротивление кровли ветровым нагрузкам.

Схема двухскатной крыши

Более сложный вариант двухскатной крыши позволяет организовать чердачное помещение для хранения вещей. Кровля обойдется дороже из-за большего расхода материала. Понадобится больше профиля или трубы для изготовления треугольных ферм.

Необходимые инструменты и материалы

Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.

А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем

Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра

Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.

Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:

• Измерительные инструменты – рулетка, уголок, линейка, уровень;
• Электрическая дрель и сверла к ней;
• Болгарка и набор дисков по металлу;
• Ключи и шуроповерт с набором головок;

Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.

Последовательность работ:

1. Размечаем территорию;
2. Возводим основание/фундамент под гараж;
3. Монтируем каркас;
4. Устанавливаем ворота;
5. Сооружаем крышу и настил кровли;
6. Работы по обшивке стен.

Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.

Необходимые инструменты и материалы

Необходимые инструменты для возведения гаража имеются практически у каждого хозяина. Для обустройства фундамента и сооружения каркаса понадобятся:

• штыковая и совковая лопаты;
• отвес и уровень;
• лом;
• песок и щебень;
• цемент;
• кирпич;
• доски для опалубки;
• профильная труба;
• профильный лист;
• сварочный аппарат, если планируется сварное крепление;
• гаечные ключи и болты, если фиксация будет осуществляться с их помощью;
• болгарка;
• электродрель;
• рулетка и маркер.

Для монтажа каркаса используют квадратный или прямоугольный профиль с сечением 40х40 или 40х25 мм, уголок 35 мм, стальная полоса необходимой ширины. Обшивку выполняют из профлиста или другого материала, который способен защитить от механических повреждений, атмосферных осадков и обладает минимальной защитой от проникновения.

Особенности конструкций

Конструкции ворот могут быть как сварными, так и кованными:

1. Сварные виды подходят для организации утепления входа в гараж.
2. Вторая группа изделий считается более дорогостоящей, так как технология их изготовления более трудоемкая.

Наиболее эффектными являются кованые гаражные ворота, фото которых можно найти в каталогах кузнечных мастерских. Они представляют собой произведение искусства, воплощение фантазии заказчика либо дизайнера. Несмотря на дороговизну, такие модели не теряют популярности.

Каждый может выбрать тип конструкции, максимально соответствующий его предпочтениям и назначению:

1. Распашные. Считаются наиболее простыми и доступными. Не требуют установки систем открытия.
2. Откатные. Это громоздкие ворота, которые требуют свободного пространства около гаража. Также требуются навыки установки откатного механизма.
3. Рулонные – наиболее современный вариант, позволяющий экономить свободное пространство.
4. Подъемные. Такие модели требуют пространства как внутри гаража, так и за его пределами.

Конструкция гаражных ворот состоит из нескольких основных элементов:

• несущей рамы (обычно она изготавливается из металлического уголка);
• створки (для ее изготовления подходит металлопрофиль);
• навесных петель, необходимых для установки в наружной части ворот и крепления створки к раме.

Гараж из профильной трубы своими руками

Современный выбор материалов для строительства открывает широкие возможности перед теми, кто желает обеспечить свой автомобиль надежным и прочным укрытием, то есть гаражом. Они могут выполняться из кирпича и других блочных материалов, на основе деревянного или металлического каркаса и из прочих материалов, могут предназначаться для одного или нескольких автомобилей.

Иными словами, вариантов гаража множество. Одним из экономичных и практичных вариантов является гараж из профильной трубы своими руками. Профиль используется для сооружения каркаса, который затем обшивается профнастилом, сэндвич-панелями и другими материалами. Мы предлагаем вашему вниманию подробную инструкцию о строительстве гаража из профильной трубы своими руками.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

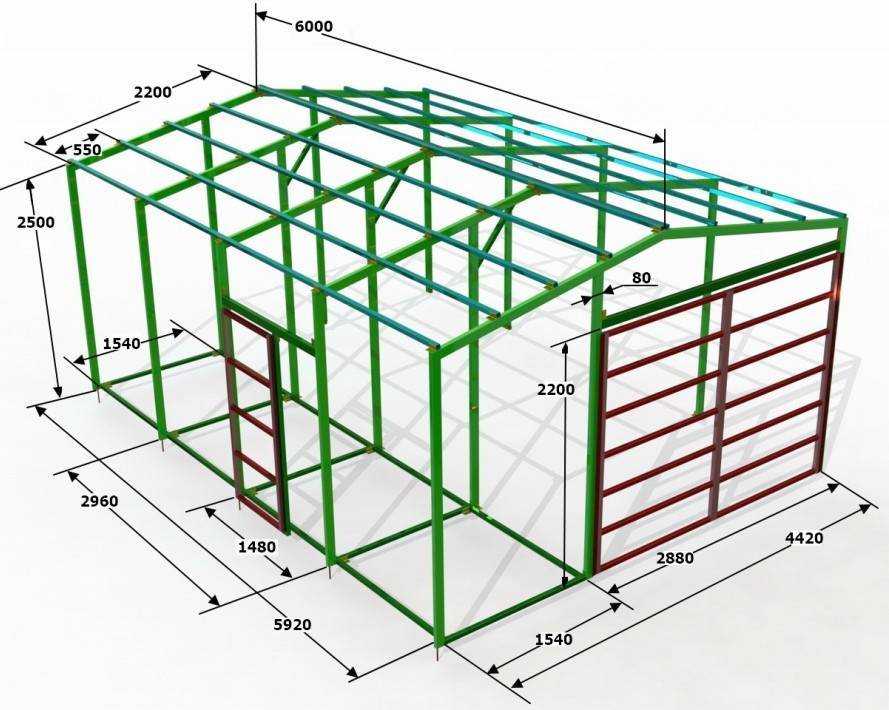

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
3. После этого устанавливается верхняя обвязка.
4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны.
