Можно ли расширитель трансформатора полностью залить маслом?

Ремонт бака трансформатора

Внутреннюю поверхность бака очищают металлическим скребком и промывают отработавшим трансформаторным маслом. Вмятины нагревают пламенем газовой горелки и выправляют ударами молотка. Трещины на ребре и стенке корпуса заваривают газовой сваркой, а в трубе — электросваркой. Для проверки качества сварки наружную сторону шва зачищают и покрывают мелом, а изнутри смачивают керосином (при наличии трещин мел смачивается керосином и темнеет). Герметичность корпуса проверяют заливкой бака отработавшим маслом на 1 ч при температуре не ниже 10°С.

Перед заваркой трещины на ее концах просверливают сквозные отверстия диаметром в несколько миллиметров. Снимают фаски кромок трещины и заваривают ее электросваркой. Плотность шва контролируют с помощью керосина. Неплотные швы вырубают и заваривают вновь.

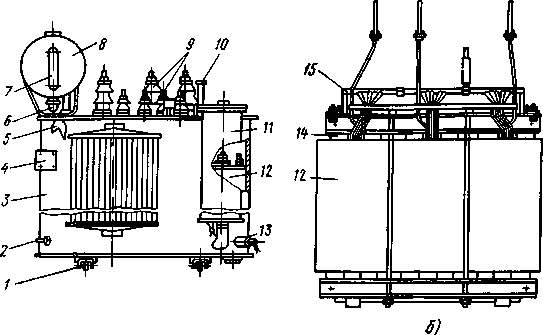

Разборка трансформаторов

Разборку трансформатора при капитальном ремонте производят в следующем порядке. Из расширителя сливают масло, снимают газовое реле, предохранительную трубу и расширитель; ставят заглушки на отверстия в крышке бака. С помощью грузоподъемных механизмов стропами за подъемные кольца поднимают крышку с активной частью трансформатора. Приподняв ее на 10 — 15 см, осматривают состояние и положение уплотняющей прокладки, отделяют ножом ее от рамы бака и по возможности сохраняют для повторного применения. После этого извлекают из бака активную часть участками, удобными для работ по удалению масляных шламов, промывки обмоток и сердечника струей нагретого масла и дефектации. Затем активную часть устанавливают на заранее подготовленную площадку с поддоном. Подняв активную часть трансформатора на 20 см выше уровня бака, отодвигают бак в сторону, а активную часть для удобства осмотра и ремонта устанавливают на прочный помост. Обмотки очищают от грязи и промывают струей нагретого до 35 — 40 °С трансформаторного масла.

Если у трансформатора вводы расположены на стенках бака, то вначале снимают крышку, сливают масло из бака на 10 см ниже изоляторов ввода и, отсоединив вводы, снимают изоляторы, а затем вынимают активную часть из бака.

Разборку, осмотр и ремонт трансформатора проводят в сухом закрытом и приспособленном для производства этих работ помещении.

После выемки активной части проверяют состояние магнитопровода — плотность сборки и качество шихтовки, прочность креплений ярмовых балок, состояние изоляционных гильз, шайб и прокладок, степень затяжки гаек, шпилек, стяжных болтов, состояние заземления

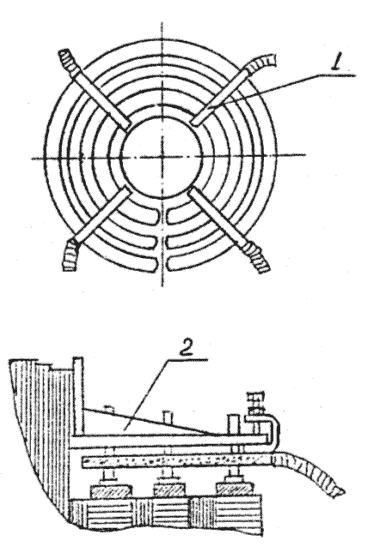

Обращают особое внимание на состояние обмоток — расклиновку на стержнях магнитопрово-да и прочность посадки обмоток, отсутствие следов повреждений, состояние изоляционных деталей, прочность соединений выводов, демпферов

В период капитального ремонта трансформатора помимо перечисленных работ при необходимости расшихтовывают ярмо магнитопровода с распрессовкой железа и снятием катушек обмоток.

Что делает трансформатор

У трансформатора много полезных и важных функций:

Передает электричество на расстояние. Он способен повышать переменное напряжение. Это помогает передавать переменный ток на большие расстояния. Так как у проводов тоже есть сопротивление, от источника тока требуется высокое напряжение, чтобы преодолеть сопротивление проводов. Поэтому, трансформаторы незаменимы в электросетях, где они повышают напряжение до десятки тысяч вольт. Еще возле электростанций, которые вырабатывают электрический ток, стоят распределительные трансформаторы. Они повышают напряжение для передачи их потребителям. А возле потребителей стоит понижающий трансформатор, который уменьшает напряжение до 220 В 50 Гц.

Питает электронику. Трансформатор — это часть блока питания. Он понижает входное сетевое напряжение, которое затем выпрямляется диодным мостом, фильтруется и подается на плату. По сути, он используется практически в любом блоке питания и преобразователе.

Питает радиолампы и электронно-лучевые трубки. Для радиоламп нужен большой спектр напряжений. Это и 12 В и 300 В и др.

Для этих целей и делают трансформаторы, которые понижают и повышают сетевое напряжение. Это делается за счет разных обмоток на одном сердечнике. Разновидностью ламп являются электронно-лучевые трубки (ЭЛТ). Они используются в электронных микроскопах, где с помощью пучка электронов можно получить детальные изображения микроскопических поверхностей. Для них нужны высокие напряжения, порядка нескольких десятков тысяч киловольт. Это нужно для того, чтобы в вакуумной трубке можно было разогнать пучок электронов до больших скоростей. Электрон в вакууме может повышать скорость своего передвижения за счет повышения напряжения. И здесь, кстати, используется импульсный трансформатор. Он повышает напряжение за счет работы ШИМ (широтно-импульсной модуляции). Такие трансформаторы называются строчными (или развертки).

Это название неспроста, так как такой трансформатор выполняет функцию строчной развертки. По сути кинескоп — это и есть электронно-лучевая трубка. Поэтому, для работы телевизоров, где используется кинескоп, нужен строчный трансформатор.

• Согласует сопротивления. В усилителях звука согласование источника и потребителя играет важную роль. Поэтому, есть согласующие трансформаторы, которые позволяют передать максимум мощности в нагрузку. Если бы не было такого трансформатора, то лаповые усилители, которые были рассчитаны на 100 Вт, выдавали бы менее 50 Вт в нагрузку.

Например, выход усилителя 2 кОм, а трансформатор согласует сопротивление и понижает напряжение для щадящей работы динамиков. А на его вторичной обмотке сопротивление всего несколько десятков Ом.

Для безопасности. Трансформатор создает гальваническую развязку между сетью и блоком питания. Это последний рубеж безопасности в блоке питания, если что-то пойдет не так. Будет время для срабатывания предохранителя. Или же катушки и магнитопровод расплавятся, но потребителю не дадут сетевую нагрузку. Он физически не связан с сетью 220 В. Связь есть только с помощью магнитного поля (взаимоиндукции). И если трансформатор рассчитан на 100 Вт, то он сможет выдать только 100 Вт.

Поэтому, потребитель будет защищен от опасных высоких токов. Именно из-за этого бестрансформаторные блоки питания считаются опасными.

Деталь оружия. В электрошокерах используются высокие напряжения. И их помогает форматировать высоковольтный трансформатор. А еще он используется в некоторых схемах Гаусс пушки.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.

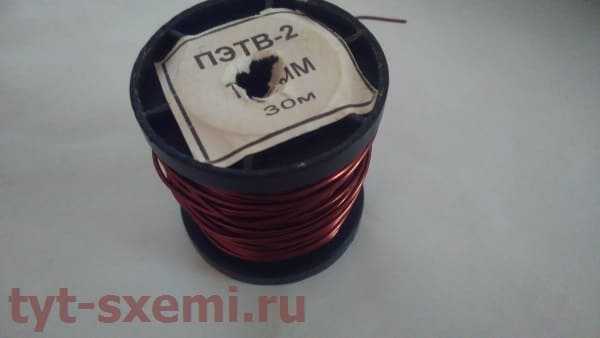

Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

• Коррозия и наличие ржавчины на сердечнике;
• Перегрев и нарушение изоляции;
• Межвитковое короткое замыкание;
• Деформация корпуса, обмоток и сердечника
• Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Масло в расширителе трансформатора:

Расширительный бак или расширитель трансформатора является неотъемлемой частью системы охлаждения трансформатора. Его основная функция состоит в компенсации влияния температурных изменений на уровень масла в трансформаторе.

Масло в расширителе трансформатора выполняет важные задачи:

1. Компенсирует объемные изменения масла. При нагреве трансформатора масло расширяется, и чтобы избежать повышенных давлений, оно перекачивается в расширительный бак. При охлаждении масло снова возвращается в герметичную камеру трансформатора.
2. Обеспечивает защиту от воздушного окисления. Масло внутри трансформатора подвержено окислению воздухом, что может привести к образованию осадков и накоплению вредных примесей. Расширительный бак разделяет масло от окружающей среды, предотвращая его окисление.
3. Снижает риск перепада давления. Функционирование расширительного бака позволяет снизить вероятность возникновения перепадов давления, что в свою очередь способствует стабильной работе трансформатора.

Итак, масло в расширителе трансформатора играет важную роль в поддержании безопасной и эффективной работы эксплуатационной среды. Правильное уровнирование масла в расширительном баке обеспечивает стабильность работы трансформатора и продлевает его срок службы.

Важность правильного уровня

Правильный уровень масла в трансформаторе является критическим параметром для его надлежащей работы. Он должен быть строго соблюден в процессе эксплуатации трансформатора и регулярно проверяться на соответствие нормам.

Недостаточный уровень масла может привести к перегреву трансформатора, повреждению изоляции и возникновению коротких замыканий. Это может привести к его поломке и выходу из строя. Также недостаток масла может привести к попаданию воздуха в трансформатор, что затрудняет его охлаждение и ухудшает эффективность работы.

С другой стороны, избыточный уровень масла также нежелателен. Он может вызвать переполнение емкости трансформатора и привести к утечке масла или повышенному давлению. Это может быть опасным и привести к пожару, а также негативно сказаться на работе трансформатора.

Для определения правильного уровня масла, в процессе эксплуатации трансформатора следует регулярно проводить его техническое обслуживание

Важно помнить, что правильный уровень масла может отличаться в зависимости от конкретных условий эксплуатации трансформатора, его мощности и типа

Поддержание правильного уровня масла в трансформаторе является залогом его надежной и долговечной работы. Это достигается регулярной проверкой и поддержанием уровня масла в рамках рекомендаций производителя, а также соблюдением всех требований технического обслуживания трансформатора.

Влияние переполнения на работу трансформатора

Переполнение трансформатора маслом может оказать серьезное влияние на его работу и долговечность. При этом возникают несколько проблем, связанных с избыточным количеством масла внутри трансформатора.

1. Повышенное давление. Переполнение трансформатора маслом приводит к увеличению давления, которое может превышать допустимые пределы. Это может вызывать утечку масла и повреждение уплотнений, а также приводить к повреждению корпуса трансформатора.

2. Нарушение изоляции. Избыточное количество масла может привести к нарушению изоляции трансформатора. Если масло достигает проводов или других элементов электрической системы, возникает риск короткого замыкания или поломки оборудования. Также масло может проникать в изоляцию, что приводит к снижению ее эффективности.

3. Ухудшение охлаждения. Переполнение маслом может привести к ухудшению процесса охлаждения трансформатора. Избыточное количество масла затрудняет циркуляцию воздуха и может привести к перегреву трансформатора. Это может сократить срок его службы и привести к серьезным поломкам.

4. Снижение эффективности. Переполнение маслом может снизить эффективность работы трансформатора. Избыточное количество масла создает дополнительное трение и сопротивление для работы компонентов трансформатора. Это может привести к ухудшению силовых параметров и снижению качества электроэнергии, поставляемой потребителям.

В целом, переполнение трансформатора маслом может привести к серьезным последствиям, которые могут повлечь за собой потерю электроэнергии, поломку оборудования и даже возникновение пожара. Поэтому необходимо строго соблюдать рекомендации производителя по заполнению трансформатора маслом и периодически проверять его уровень и качество.

Рекомендации экспертов

Эксперты рекомендуют следующие действия при использовании расширителя трансформатора:

• Изучить инструкцию по эксплуатации расширителя трансформатора перед использованием;
• Убедиться, что расширитель трансформатора и трансформатор совместимы по техническим характеристикам;
• Полностью опустошить трансформатор перед началом работы с расширителем;
• Постепенно добавлять масло в расширитель, следуя рекомендациям производителя;
• При использовании масла в расширителе следует убедиться, что заданное уровень внутри расширителя достигнут;
• Установить контролирующие механизмы, чтобы следить за уровнем масла в расширителе и трансформаторе;
• Проводить регулярные осмотры и обслуживание расширителя трансформатора;
• При наличии любых неисправностей или утечек, связаться с производителем или квалифицированным специалистом.

Следуя рекомендациям экспертов, можно обеспечить безопасность и эффективность работы расширителя трансформатора.

Трансформатор в отличии от электрической машины имеет номинальный и нормальный режимы работы. Номинальный режим – это тот, на который он спроектирован.

Нормальный режим —  работа трансформатора, при котором его параметры не
отклоняются от номинальных более чем допустимо в соответствии с ТУ и
стандартами. Это связано с тем, что нагрузка трансформатора непостоянна ( ночью
трансформатор работает с меньшей нагрузкой)  —  таким образом срок службы
трансформатора достигает 40 лет ( в то время как срок службы трансформатора при
номинальном режиме 20 лет ), то есть трансформатор за 40 лет технически
устаревает. Это позволяет допускать перегрузки трансформатора и перегревы
изоляции.

Перегрузки бывают
систематические и аварийные. Аварийные перегрузки  допустимы на 30% в течении 2
часов и на 200% в течении 1,5 минут.

Эксплуатация трансформаторного масла.

Трансформаторное масло предназначено для изоляции активной
части трансформатора и отвода тепла, для предохранения твердой изоляции от увлажнения.

Состояние трансформаторного
масла оценивается по результатам испытаний. Испытания делятся на 3 вида:

1)
Испытания на электрическую
прочность включают в себя определение пробивного напряжения, определение
наличия воды и визуальное определение содержания механических примесей.

2)
Сокращенный анализ.

3)
Испытания в обьеме полного
анализа.

Оперативное обслуживание трансформаторов.

1) Контроль режима работы по приборам.

2) Визуальный контроль :
целостность фарфора, цвет масла, целостность мембраны, через смотровые окна
осматривают селикогель, прослушивают трансформатор . В темное время суток
трансформатор визуально осматривают на предмет свечения контактов. Также
определяют содержание газа в газовом реле. Там имеется два поплавка,
эксцентрично насаженные на ось,имеющие магнитики. При опускании поплавка,
магнитики влияют на геркон, загорается на пульте сигнальная лампа. При малом
количестве газа срабатывает верхний поплавок- загорается зеленая лампа, при
большом количестве газа срабатывает нижний поплавок – загорается красная лампа
и трансформатор отключается от сети.

Красная лампа загорается и в
случае резкого выброса масла ( в трубе имеется лопасть связанная с нижним
поплавком).

Неисправности трансформаторов.

1.  Трансформатор
перегревается.

Причина



1) Трансформатор перегружен.

    2) Слишком высокая температура в
трансформаторном

         помещении. На расстоянии 1,5-2 метра от
бака                             трансформатора на середине его высоты
температура не должна превышать на 8-10 градусов температуру наружного воздуха.

3)  Низок уровень
масла в трансформаторе ( обнаженная часть обмотки активной стали сильно
перегревается).

4)  Внутреннее
короткое замыкание.

2. Ненормальное гудение в
трансформаторе.

Причина:

1)  Ослабла
прессовка шихтованного магнитопровода.

2)  Нарушена
прессовка в стыковом магнитопроводе.

3)  Вибрируют
крайние листы магнитопровода

Устранение: необходимо
вставить клинья из электрокартона между листами.

4)  Ослабли болты
крепящие крышку.

5)  Трансформатор
перегружен или нагрузка отличается большой несимметрией.

6)   Замыкание между
фазами или витками.

7)  Трансформатор
работает при повышенном напряжении.

3.    Потрескивания
внутри трансформатора.

 Причина:

         1) Произошло
перекрытие ( но не пробой) между обмотками

              или отводами и
корпусом вследствии перенапряжения.

2)  Обрыв
заземления активной стали ( при этом могут идти

Разряды обмотки или ее
отводов на корпус).

4. Газовая защита сработала
на сигнал ( зеленая лампа ).

 Причина:

1)  Малые внутренние
повреждения ( перегрев контактов).

2)  При заливке в
масло попал воздух.

3)  Медленно
уменьшается уровень масла из-за низкой температуры.

5. Газовая защита сработала
на сигнал и отключение(красная

лампа ).

    Причина:

1)  Короткое
замыкание между витками первичной и вторичной   обмоток.

2)  Образовался
короткозамыкающий контур из-за повреждения изоляции болтов, стягивающих
активную сталь трансформатора.

3)  Замыкание между
листами активной стали.

4)  Значительно упал
уровень масла в трансформаторе из-за резкого похолодания.

Организация ремонта трансформаторов.

Ремонтный цех включает следующие отделения:

—  Участок
разборки и дефектовки трансформаторов.

—  Участок
чистки и мойки баков.

—  Участок
ремонта и складирования.

—  Сварочно
–механический участок.

—  Склад
комплектующих изделий.

—  Участок
ремонта активной части.

—  Участок
сборки.

—  Участок
заливки трансформаторного масла.

—  Испытательная
станция.

Пленочная защита трансформаторного масла

Наиболее совершенной является пленочная защита масла трансформатора. Расширитель изготавливается разъемным. Он наполняется маслом точно до разъема и накрывается маслостойкой пластиковой пленкой. Пленка собрана в складки., .При расширении масла пленка надувается пузырем, но с каким-либо газом масло в соприкосновение не приходит, и его качество (дегазованность) сохраняется полностью (рис.5).

Рис.5. Пленочная зашита трансформаторного масла: Кр. Тр-ра — крышка трансформатора; ГР -газовое реле; Р -расширитель; М — масло; В — воздух; П — пленка, разделяющая масло и воздух

Рис.5. Термосифоны для сушки масла трансформатора: а — установка термосифона, б-г — конструкции термосифонов на 10 — 200 кг адсорбента силикагеля. I — бак трансформатора; 2 — расширитель; 3 — газовое реле; 4 — термосифонный фильтр; 5 — воздухоосушителъ на. дыхательной трубке

Защита масла от увлажнения выполняется посредством термосифонных фильтров ТСФ (рис.5). ТСФ — это сосуд, наполненный адсорбентом — обычно силикагелем или алюмогелем — веществом, впитывающим в свои поры влагу, но не вступающим с ним в химическую реакцию. Когда силикагель насытится водой, его заменяют на свежий, а влажный сушат при 400-500°С.

В адсорбент добавляется 3% хлористого кобальта. Его нормальный цвет — голубой. При насыщении силикагеля влагой индикатор становится розовым. За цветом индикатора можно наблюдать через окно ТСФ. Количество адсорбента — около 1% масла в трансформаторе. Для мощных трансформаторов — 0,75%.

Масло циркулирует через ТСФ естественным путем: горячее масло поступает сверху ТСФ и, остывая, опускается вниз, отдавая по пути влагу силикагелю.

Защита трансформаторного масла

Одним из самых капризных элементов масляного трансформатора является само масло. Оно должно удовлетворять ряду жестких требований.

Диэлектрическая прочность должна быть для аппаратов:

• до 15 кВ включительно — 30 кВ,
• от 15 до 35 кВ — 35 кВ,
• от 60 до 220 КБ — 45 кВ,
• от 330 до 500 кВ — 55 кВ,
• 750 кВ — 60 кВ.

Испытания проводятся в стандартном сосуде, содержащем полусферические электроды с расстоянием 2 мм.

Кислотное число: в 1 г масла не должно быть больше 0,03 мг КОН.

Температура вспышки не должна быть ниже 135°С. Вязкость кинематическая, сСт, при 20°С — не более 30, при 50°С — не более 9. Температура застывания не выше -50°С.

Тангенс угла диэлектрических потерь в % не более: при 20°С — 0,2%, при 70°С — 2,0%.

Здесь приведены только некоторые требования к маслу согласно ТУ 38-101-281-72. Для различных типов масел, масел разных заводов из нефти разного происхождения существуют различные нормы. Поставка свежего масла с завода обычно сопровождается соответствующим сертификатом на него. Масло неизвестного происхождения без документов использовать ни в коем случае нельзя: во-первых, его параметры и состав могут не подходить к данным условиям; во-вторых, смешение двух различных масел, по отдельности даже очень хороших, может привести к полной потере качества смеси масел.

Основным врагом масла является влага, опасен маслу и кислород воздуха. Поэтому масло в трансформаторах отделяют от воздуха различными затворами и обезвоживают перед заливкой в трансформатор, посла заливки, а также во все время работы трансформатора.

В процессе работы трансформатор нагревается, при отключении охлаждается. Это сопровождается изменением объема масла в трансформаторе. При расширении масло вытесняется в маслорасширитель (рис.3), который соединен о верхней крышкой бака трансформатора. Объем расширителя должен быть достаточным, чтобы принять нагретое масло. Необходимый объем расширителя вычисляется по следующей формуле: , где (м3) — объем масла в трансформаторе; =0,0007 — температурный коэффициент расширения масла; (°С)=65-70°С — температура горячего масла; (°С)= -35 — -40°С — минимальная температура воздуха зимой.

Рис.3. Расширитель трансформатора: а — продольный разрез по расширителю, б — вид сбоку. 1 — трубка маслоуказателя; 2 — дыхательный конец трубки маслоуказателя; 3 — дыхательная трубка расширителя; 4 — патрубок для присоединения к трансформатору; 5 — пробка заливочного отверстия; 6 — отстойник масла для сбора осадка; 7 — выхлопная труба; 8 — предохранительная диафрагма (рвется или ломается при повышении давления); 9 — трубка, соединяющая выхлопную трубу и расширитель; 10 — сливной краник; II — газовое реле; 12 — бак трансформатора

Если принять перепад температур в 100-110°С, то полезный объем расширителя должен быть 7-8%, а полный объем — 8-9% объема масла в трансформаторе.

На расширителе есть маслоуказателъ в виде стеклянной трубки или прибора с круглой шкалой, кинематически связанный с поплавком внутри расширителя.

В любом случае на маслоуказателе нанесены три черты, соответствующие уровням масла при температурах -35°; +15°; +35°С.

Потенциальные риски при полном заливе

Вопрос о том, можно ли полностью заливать расширители трансформаторов маслом, волнует многих специалистов в области энергетики и электротехники. И хотя это решение может иметь свои преимущества, следует также учитывать потенциальные риски, связанные с полным заливом.

1. Увеличение веса и размеров трансформатора

Полное заливание маслом повлечет за собой увеличение веса и размеров трансформатора. Это может создавать дополнительные сложности при его транспортировке и установке. Более тяжелый и габаритный трансформатор может потребовать использования специализированного оборудования и специальных условий для его перемещения.

2. Сложности в обслуживании и обследовании

При полном заливе трансформатора маслом возникают сложности в проведении его обслуживания и обследования. Проверка состояния компонентов и обнаружение возможных дефектов становятся более трудоемкими задачами. Необходимо расходовать больше времени и ресурсов на проведение подобных работ.

3. Риск возникновения тепловых проблем

Полное заливание трансформатора маслом может увеличить риск возникновения тепловых проблем. Высокая теплоемкость масла и его недостаточная эффективность в отводе тепла могут стать причинами перегрева трансформатора. При этом возможны серьезные повреждения обмоток и изоляции, что может привести к аварийным ситуациям.

4. Ограничение возможности ремонта

При полном заливе трансформатора маслом ограничиваются возможности его ремонта. Процесс разделки и замены отдельных компонентов становится сложнее, что усложняет оперативное устранение неисправностей. Необходимость внесения изменений в конструкцию трансформатора может потребовать дополнительных затрат на разработку и производство новой модели.

5. Риск загрязнения окружающей среды

Полное заливание трансформатора маслом повышает риск загрязнения окружающей среды в случае утечки или повреждения корпуса. Масло трансформатора содержит в себе различные химические соединения, которые могут быть вредными для окружающей среды и здоровья человека. В случае аварийной ситуации, необходимо предпринять меры по ликвидации утечки и очистке места происшествия.

Выводы:

• Полное заливание трансформатора маслом имеет свои преимущества, но также сопряжено с рядом потенциальных рисков;
• Нужно учитывать изменение веса и размеров трансформатора, сложности в обслуживании и обследовании, риск возникновения тепловых проблем, ограничение возможности ремонта и риск загрязнения окружающей среды;
• Перед принятием решения о полном заливе маслом, необходимо тщательно взвесить все факторы и консультироваться со специалистами в данной области.

Ремонт переключателя

Ремонт переключателя заключается в устранении дефектов контактных соединений, изолирующих трубок цилиндров и уплотняющих устройств. Контакты зачищают, промывают ацетоном и трансформаторным маслом. Обгоревшие и оплавленные контакты опиливают напильником. Разрушенные и выгоревшие контакты заменяют новыми. Небольшие повреждения изоляции трубки или цилиндра восстанавливают двумя слоями бакелитового лака. Ослабленные места присоединения отводов обмоток запаивают припоем ПОС-30.

Отремонтированный переключатель собирают, протирают ветошью место установки, осматривают сальниковое уплотнение, ставят на место рукоятку переключателя и затягивают шпильки. Качество работы переключателя проверяют переключением его положений. Переключения должны быть четкими, а фиксирующие шпильки во всех положениях должны полностью входить в свои гнезда.

Проверка работы переключающего устройства для регулирования напряжения под нагрузкой состоит в определении правильности последовательной работы подвижных контактов а и б переключателя и контакторов К1 и К2. Нарушение последовательности работы этих элементов переключающего устройства может привести к серьезным повреждениям трансформатора и аварии в электрической сети.

Итог

Трансформаторы много где используются. Их конструкция разная и для каждой задачи она по-своему уникальна.

Интересные факты про трансформаторы

Трансформатор — это самый эффективный преобразователь. Его КПД (коэффициент полезного действия) может доходить до 99% (силовые трансформаторы). А вот у ДВС (двигатель внутреннего сгорания), КПД обычно не выше 30%.

Самый эффективный, но в тоже время и самый сложный в изготовлении — это тороидальный трансформатор. Он эффективен благодаря расположению катушек и магнитопроводу. Это усложняет процесс изготовления, особенно в промышленных масштабах.

Post Views:
3 899
