Термопредохранитель для утюга и мультиварки: как проверить мультиметром и поменять

Термопредохранители

По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.

Термопредохранители выделяют в самостоятельные устройства, так как выполняемые ими задачи ограничены. Они позволяют защитить бытовую аппаратуру от перегрузок, возникающих в процессе работы. После остывания оборудования пользователю не потребуется ничего менять, достаточно нажать на кнопку – и устройством можно пользоваться снова.

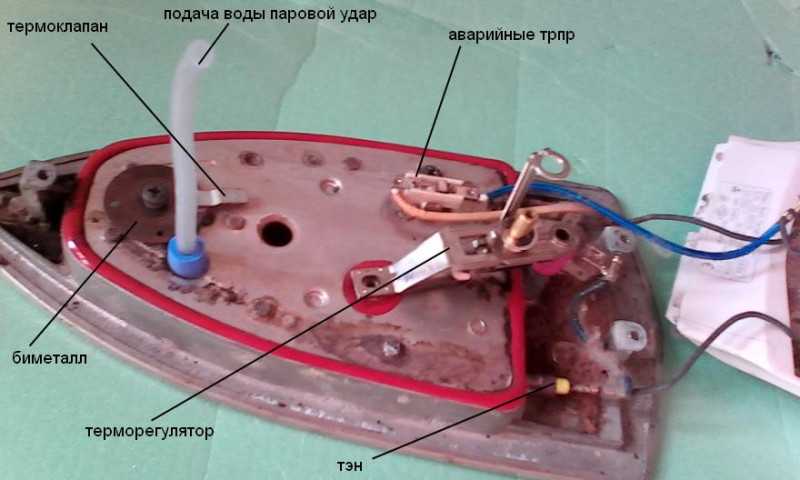

Аналогичные устройства применяются в утюгах и электроплитах, но в них нет кнопок возврата. Включение нагревательных элементов происходит автоматически после остывания биметаллической пластины. Но применяется данная конструкция не для защиты от перегрева, а для регулировки температуры. Для изменения порогового значения срабатывания с биметаллической пластиной соединен регулятор. С его помощью механически можно изменить ток, при котором она сработает.

Но есть и другие устройства, имеющие то же название. Они работают как датчики температуры: размыкают свои контакты при ее повышении.

Термопредохранитель, срабатывающий от температуры

В корпусе такого предохранителя есть элемент, плавящийся при повышении температуры и разрывающий электрическую цепь так же, как и вставка плавкого предохранителя.

Нюансы замены своими руками: важные правила

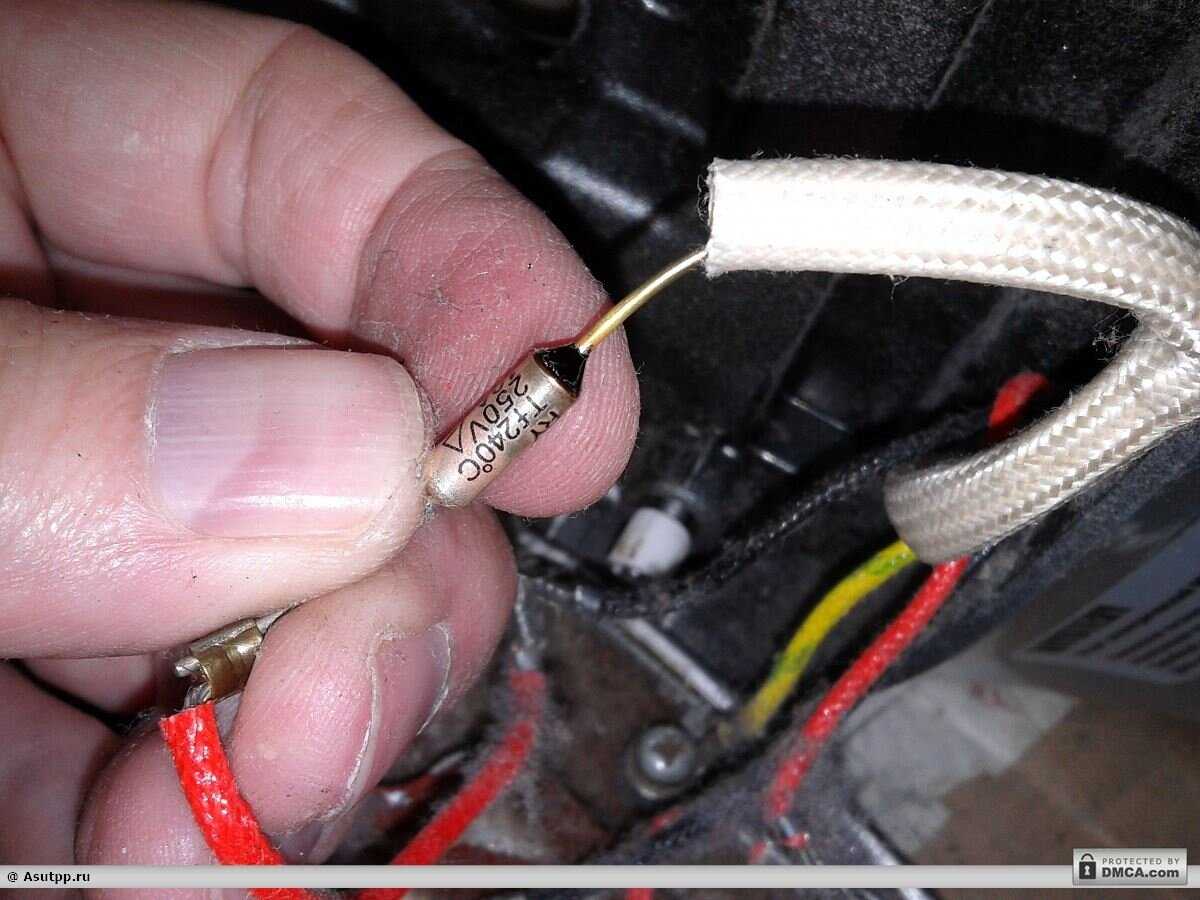

Термические предохранители сгорают при повышении температуры, поэтому элементы устанавливают при помощи зажимов, контактной сварки либо пайки тугоплавкими припоями. Стандартные смеси на основе свинца и олова могут не выдержать перегрева и расплавиться. При самостоятельном ремонте проволоку наматывают на ножки перегоревшего элемента, обеспечивая целостность проводки. Если в конструкции прибора использованы оловянно-свинцовые припои, то при установке нового предохранителя электрическим паяльником следует предусмотреть надежный теплоотвод.

Для тестирования необходим мультиметр, переключенный в режим определения сопротивления. Щупы следует приложить к выводам предохранителя, исправный элемент покажет сопротивление около 0,1-0,2 Ом

Если индикатор отобразит обрыв, то понадобится установить новый термопредохранитель с соблюдением дополнительных мер предосторожности и использованием усиленного теплоотвода

В бытовых нагревателях с вентиляторами используют одноразовые предохранители на заклепках. Для демонтажа понадобятся пассатижи с длинными узкими губками, позволяющими отогнуть ножки. Контакты нового изделия предварительно сгибают по месту, проволочные опоры должны образовать кольца для установки на заклепки. После монтажа необходимо дополнительно опрессовать соединения плоскогубцами, обеспечивая плотный контакт. При некорректной установке возможно искрение, приводящее к образованию нагара и разрыву цепи питания.

Термопредохранители часто используют для защиты первичной или вторичной обмоток трансформаторов. Чтобы снять элемент, потребуется демонтировать преобразователь напряжения и убрать защитное покрытие с обмоток. После пайки нового предохранителя необходимо восстановить изоляцию. Процедура может оказаться экономически нецелесообразной, поскольку проще приобрести и установить трансформатор с подходящими рабочими характеристиками.

Если требуется поменять предохранитель, смонтированный в автомобильной климатической установке, то предварительно выясняют место его расположения. На большинстве машин необходимо снять перчаточный ящик либо частично разобрать панель приборов или центральную консоль. Предохранитель установлен на контактах резистора, обеспечивающего ступенчатое переключение частоты вращения вентилятора. Для снятия и установки элемента используют плоскогубцы. Если сопротивление вышло из строя, потребуется монтаж нового регулятора в сборе с предохранителем.

Основные разновидности

1. Стандартный одноразовый с нитью из сплава Розе или Вуда, установленной в защитном корпусе. Проволока припаяна к контактам, которые крепятся к электрической цепи. При росте силы тока свыше допустимого порога перемычка плавится и защищает оборудование от необратимых повреждений. Примером является элемент TF1081-105, рассчитанный на ток 15 А и нагрев до +105°С. Встречаются мощные предохранители для электротехнических установок с керамическими корпусами, заполненными кварцевым песком, гасящим горение дуги.
2. Одноразовый, применяемый в блоке нагрева тонера в лазерных принтерах. В конструкции предусмотрена пружина с контактами, залитыми припоем. При нормальных рабочих условиях предохранитель выдерживает многочисленные циклы прогрева и охлаждения. При росте температуры свыше +180°С (параметр зависит от модели принтера) припой плавится, и пружина размыкает контакты, предотвращая возгорание оборудования.

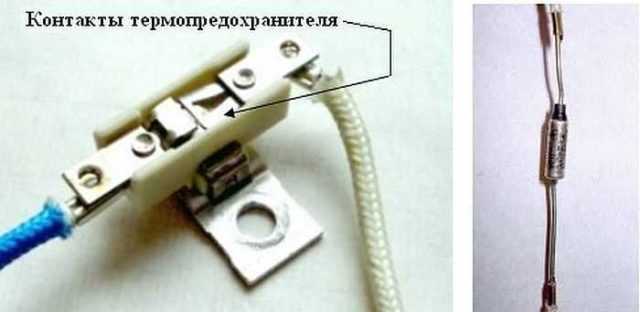

3. Многоразовый биметаллический предохранитель, срабатывающий при превышении пороговой температуры. После охлаждения целостность цепи восстанавливается автоматически. Преимуществом является возможность постоянной защиты оборудования без замены или обслуживания элементов. К недостаткам относят повышенную цену из-за усложненной конструкции и риск отказа из-за заклинивания или обгорания контактов.
4. Самовосстанавливающийся предохранитель на полимерной основе, применяемый в электронных приборах. При росте тока и нагреве до +80…+90°С резко увеличивается сопротивление, что приводит к размыканию цепи. Через некоторое время температура предохранителя падает, сопротивление возвращается к нормальному значению, и работоспособность электронного устройства восстанавливается. Подобные изделия используют в цепях портов USB или FireWire и других интерфейсах с подводимым питанием.

Плюсы и минусы замены термопредохранителя на резисторе

Замена термопредохранителя на резисторе может иметь как положительные, так и отрицательные стороны. Рассмотрим их более подробно:

Плюсы замены термопредохранителя на резисторе:

1. Увеличение надежности работы печки. Резисторы, в отличие от термопредохранителей, не подвержены случайному срабатыванию и могут выдержать большую нагрузку, что позволяет минимизировать риск выхода печи из строя.
2. Снижение затрат на обслуживание. Термопредохранители требуют периодической замены, в то время как резисторы обладают длительным сроком службы и редко нуждаются в обслуживании.
3. Более точное регулирование температуры. Резисторы обладают более предсказуемыми показателями сопротивления, что позволяет более точно контролировать уровень нагрева печки.
4. Возможность использования резистора другого значения. Замена термопредохранителя на резисторе дает возможность выбрать резистор нужного значения, что позволяет более гибко настроить работу печки под требования пользователя.

Минусы замены термопредохранителя на резисторе:

1. Потенциальное повышение риска возникновения пожара. Резисторы могут нагреваться более сильно, чем термопредохранители, что может привести к повышенному риску возникновения пожара, особенно в случае неумелой замены или неправильного использования.
2. Усложнение ремонта. В случае поломки печки, замена термопредохранителя может быть проще и дешевле, чем замена резистора. Резисторы могут требовать специальных навыков и инструментов для их замены.
3. Возможные проблемы с безопасностью. При неправильной замене или использовании резистора, можно повредить печь или другое оборудование, а также создать угрозу для безопасности его пользователей.

При замене термопредохранителя на резисторе следует учитывать все плюсы и минусы, чтобы принять соображенные решение и обеспечить безопасность и надежность работы печки.

Защита трансформатора: вместо термопредохранителя

Трансформаторы играют важную роль в различных электрических системах, обеспечивая передачу энергии с измененными параметрами. В процессе работы трансформатор может подвергаться значительным тепловым нагрузкам, которые могут привести к его повреждению или поломке. Для предотвращения подобной ситуации обычно используется термопредохранитель, который отключает трансформатор при достижении определенной температуры. Однако, в некоторых случаях, термопредохранитель может не подходить или отсутствовать в конструкции трансформатора.

Вместо термопредохранителя можно использовать следующие альтернативы:

• Тепловой выключатель: Данный устройство предназначено для отключения электрической цепи при превышении заданной температуры. Тепловой выключатель обычно имеет регулируемый диапазон температур, так что его можно настроить для соответствия требованиям конкретного трансформатора.
• Термопара: Термопара — это устройство, которое измеряет разницу температур и преобразует ее в электрический сигнал. При достижении определенной установленной температуры, термопара может привести к отключению трансформатора. Термопара является надежным средством защиты трансформатора от перегрева.
• Термостат: Термостат — устройство, которое регулирует температуру с помощью включения или отключения электрической цепи. Термостат можно настроить на определенную температуру, и он будет отключать трансформатор при превышении этого значения.
• Программируемый логический контроллер: ПЛК — это электронное устройство, которое может контролировать и управлять электрическими системами на основе предварительно программированных инструкций. ПЛК может использоваться для мониторинга температуры трансформатора и отключения его при достижении опасной отметки.

Выбор альтернативы для термопредохранителя зависит от многих факторов, таких как тип и мощность трансформатора, условия эксплуатации и требования безопасности

Важно тщательно проанализировать каждый конкретный случай и выбрать подходящее решение для обеспечения защиты трансформатора от перегрева

Методика проверки на исправность

Есть несколько советов, как проверить термопредохранитель. Все зависит от того, есть ли под рукой мультиметр или обычная прозвонка.

Первый совет, как проверить термопредохранитель мультиметром в режиме измерения сопротивления:

• перевести прибор в режим измерения сопротивления;
• приставить щупы к контактам предохранителя — если сопротивление близко к нулю, то контакты замкнуты;
• нагреть металлическую часть термопредохранителя (зажигалкой, паяльником или опустить в горячую воду) и опять проверить сопротивление — оно должно быть бесконечно большим.

В процессе остывания может быть слышен слабый щелчок — это замкнулись контакты. Если до нагрева сопротивление равно нулю, а после нагрева — бесконечности, то проверяемая деталь исправна.

Данный метод проверки наиболее точный, но не всегда под рукой есть измерительный инструмент. Следующий совет о том, как проверить термопредохранитель дает приблизительный результат:

• нагревать проверяемую деталь и прислушаться — должен быть легкий щелчок при приближении температуры нагрева к номинальной;
• при остывании также должен быть щелчок.

Если деталь «молчит» при изменении ее температуры выше номинальной и ниже номинальной, то с большой вероятностью она неисправна.

Самой доступной защитой для электроприборов остаются предохранители, которые позволяют защитить устройства от высоких значений силы тока. Но остаются некоторые приборы, для защиты которых обычные предохранители не подходят.

Подобрать и купить термопредохранитель можно на https://electronoff.ua/termopredohraniteli по отличной стоимости.

Принцип работы термопредохранителя?

Конструктивные особенности термопредохранителя позволяют ему срабатывать на опасную температуру внутри бытовой техники практически моментально. Стоимостью своей «жизни», он спасает от перегрева и возгорания современную дорогостоящую технику.

Внимание: при работе с предохранителями важно соблюдать правила безопасности! Установка предохранителя в домашних условиях, должна выполняются исключительно при отключенном напряжении. При нагрузках возможно образование электрической дуги, появление которой в последствии может вызвать поражение глаз, ожоги и повреждение держателя термопредохранителя. В электроустановках до 1000 Вт замена термопредохранителя с открытыми токоведущими частями, выполняется компетентными людьми со специальной защитой

В электроустановках до 1000 Вт замена термопредохранителя с открытыми токоведущими частями, выполняется компетентными людьми со специальной защитой.

Это электронные компоненты, предназначеные для защиты более дорогостоящих компонентов и оборудования. Принцип работы термопредохранителя основан на размыкании электрической цепи, в случае превышения допустимой температуры.

Магазин Dalincom предлагает различные виды термопредохранителей и термостатов — обычные перегараемые термо-предохранители, самовостанавливающиеся, для мультиварки, для печки и другие.

Стоимость доставки обычных посылок дешевле для тяжеловесных заказов, она зависит от дальности. Cмотрите тарифы на сайте Почты России для своего местонахождения.

Точную стоимость пересылки, вы получите в счете на оплату.

• 20
• 40
• 60

Термопредохранители являются компактными и надёжными элементами электрических цепей, которые предназначены для защиты от перегревания и короткого замыкания, что может повлечь за собой выход из строя бытовой техники и электрического оборудования.

Принцип работы: при увеличении температуры проводников до определённого значения плавкий элемент предохранителя перегревается и плавится, из-за чего электрическая цепь разрывается и ток не проходит дальше по цепи.

Посмотреть и купить товар из группы «Термопредохранители» вы можете в нашем магазине в Минске. Доставка заказа почтой по всей территории Республики Беларусь, включая города Гомель, Могилёв, Витебск, Гродно, Брест, Бобруйск, Барановичи.

Термопредохранитель: чем и как заменить

Термопредохранитель, как и обычный предохранитель призван защищать электронику от выхода из строя. Основное отличие от обычного предохранителя — прерывание питающей цепи по повышению температуры. Температура срабатывания защиты выбирается производителем электроники, соответсвенно замена сработавшего термопредохранителя возможна на такой же (с теми же параметрами). Параметры пишутся на корпусе. Помимо температуры, важна токовая характеристика:

Термопредохранители бывают двух видов: многоразовые (восстанавливаются после срабатывания) и одноразовые (становятся полностью не работоспособными после превышения температурного порога).

Как подобрать понятно, а как быть, если ехать за новым термопредохранителем далеко или ночь (магазины не работают, а вышел из строя тепловентилятор)? Можно ли чем то его заменить временно или постоянно? Таким вопросом задаются владельцы мультиварок, термопотов, водонагревателей, утюгов, микроволновок и т.п. техники.

Прежде всего убедитесь, что причиной отключения прибора стал именно термопредохранитель:

1. Выключить прибор из сети.
2. Убедитесь, что присутствует напряжение в сети.
3. Проверьте обычный предохранитель.
4. Проверьте термопредохранитель с помощью мультиметра — выставьте мультиметр на «прозвонку» или измерение сопротивления. Рабочий предохранитель покажет нулевое сопротивление, сгоревший — обрыв цепи.

Существует несколько методов замены. Но только один верный и надежный — замена на такой же термопредохранитель.

Приведенные методы — «делаются Вами на свой страх и риск». Предохранитель не перегорает просто так! Будьте предельно внимательны. Перед заменой, осмотрите на возможное короткое замыкание или иные повреждения и поломки прибора.

Замена на обычный предохранитель

Термопредохранитель, временно можно заменить на обычный предохранитель с подходящими амперами. Данный метод позволит определить исправна ли цепь. Если не перегорит плавкий предохранитель, то все исправно — можно пользоваться прибором. Но, как можно скорее заменить обычный предохранитель на термо.

Проволокой

Если нет обычных предохранителей, можно восстановить цепь медной или алюминиевой проволокой. Проволоку следует подобрать из токовых характеристик меди: току в 1 Ампер соответствует проволока диаметром 0,04мм:

Ток, А	1А	2А	3А	5А	7А	10А	15А	20А	25А
Диметр, мм	медь	0,04	0,07	0,11	0,18	0,21	0,25	0,32	0,39	0,46
алюминий	0,06	0,1	0,14	0,2	0,25	0,3	0,4	0,49	0,56

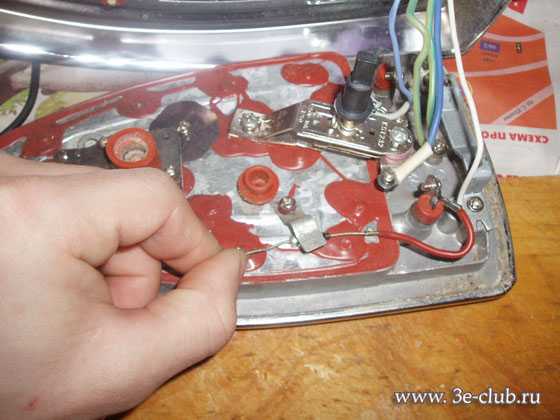

На фотографии приведен пример, замены термопредохранителя проволокой в тепловом вентиляторе:

Красным — проволока (выбрана не правильно). Зеленым — сгоревший предохранитель.

Возможные проблемы с термопредохранителем

Основной проблемой является разрушение легкоплавкой нити из-за превышения порогового значения температуры. Проверить состояние предохранителя можно тестовым прибором, переключенным в режим измерения сопротивления. На исправной вставке мультиметр покажет значение в пределах 0,2 Ом, на сгоревшей прибор отобразит обрыв цепи. Изредка причиной некорректной работы является плохой контакт омедненной ножки элемента и печатной платы. В этом случае понадобится опрессовать металлическую втулку или повторно припаять предохранитель с обеспечением отвода тепла.

Разрушение легкоплавкой нити является основной проблемой.

При обнаружении проблем с работой приборов, оборудованных термическими предохранителями, необходимо проверить состояние блока питания и шнура от розетки сети переменного тока. Процедуру выполняют мультиметром, переключенным в режим прозвона цепей. Мастер должен убедиться в подаче питания на вход предохранителя, а затем протестировать работоспособность защиты.

Если оборудование оснащено биметаллическим предохранителем, то следует проверить сопротивление, а затем убедиться в корректной работе устройства. При нагреве и охлаждении (например, пламенем зажигалки) из корпуса должен доноситься щелчок, указывающий на срабатывание контактной группы.

Технологический процесс ремонта и замены предохранителя

Во многих случаях трансформатор перестаёт работать из-за срабатывания термопредохранителя. Это происходит не только из-за перегрева обмоток, но и из-за кратковременного повышения тока. В этом случае термозащита выполняет функцию обычного предохранителя.

Для восстановления работоспособности аппарата защитный элемент необходимо заменить на аналогичный или на обычный предохранитель. Есть два варианта подключения термозащиты.

Соединение проводов на плате

В этом случае достаточно закоротить вывода термозащиты или припаять параллельно вышедшему из строя элементу на длинных проводах исправный. Он укладывается на вторичную обмотку и закрепляется скотчем.

Соединение внутри катушек

В этом случае необходимо следующее:

• демонтировать трансформатор;
• разобрать магнитопровод;
• снять со вторичной обмотки наружный слой изоляции;
• отделить от катушки термопредохранитель;
• отпаять его от вывода первичной обмотки;
• припаять вместо него исправный элемент и поместить на место старого;
• обмотать всю конструкцию изоляционным материалом;
• собрать трансформатор и подключить его к плате.

Важно! Причиной срабатывания термозащиты может быть неисправность электронной схемы, поэтому после сборки работоспособность аппарата необходимо тщательно проверить

Вариант 2: Замена термопредохранителя на более надежный вариант

1. Если у вас есть опыт работы с электрическими устройствами и вы чувствуете уверенность в своих навыках, вы можете самостоятельно заменить термопредохранитель на более надежный вариант. Для этого вам понадобятся несколько инструментов, включая отвертку, пассатижи и припой. Не забудьте отключить тепловентилятор от источника питания перед началом работ.
2. Выберите более надежный термопредохранитель, который имеет температуру срабатывания выше 120 градусов Цельсия. Это позволит избежать ложного срабатывания и повысит безопасность работы вашего тепловентилятора. Обратитесь к продавцу или производителю термопредохранителей, чтобы получить рекомендации по выбору подходящей модели.
3. Аккуратно отсоедините старый термопредохранитель от платы управления тепловентилятора. Обычно это делается путем отпайки контактов с помощью припоя и пассатижей. Убедитесь, что вы помечаете провода или контакты, чтобы правильно подключить новый термопредохранитель. Неправильное подключение может привести к неисправности вашего устройства.
4. Подсоедините новый термопредохранитель, следуя инструкциям производителя. Убедитесь, что контакты закреплены надежно и надежно изолированы, чтобы избежать возможных коротких замыканий.
5. После того, как вы установили новый термопредохранитель, проверьте его работу, включив тепловентилятор. Убедитесь, что термопредохранитель срабатывает при достижении заданной температуры и надежно отключает тепловентилятор, чтобы предотвратить перегрев.

Замена термопредохранителя на более надежный вариант может быть хорошим решением, если вы обеспокоены возможностью перегрева вашего тепловентилятора. Однако, если у вас нет опыта работы с электрическими устройствами, рекомендуется обратиться к профессионалам для выполнения замены. Помните, что безопасность всегда должна быть на первом месте.

Где размещают предохранитель в трансформаторах

Для эффективной работы устройство защиты должно находиться в непосредственной близости от намоточного провода, среди витков катушек.

В обмотке

Установка в первичной обмотке не применяется из-за того, что она находится ближе к магнитопроводу, и корпус термопредохранителя мешает наматывать вторичную обмотку, а температура намоточных проводов одинаковая во всём аппарате.

Исключением являются трансформаторы с раздельными катушками. В этом случае возможна установка двух элементов защиты – по одному в каждой обмотке.

Во вторичной обмотке

Самое распространённое место монтажа термозащиты – наружная поверхность вторичной обмотки, под внешней изоляцией трансформатора. В этом случае элемент устанавливается после намотки катушек и не мешает равномерной намотке проводов.

Кроме того, в случае короткого замыкания в схеме вторичная катушка нагревается сильнее первичной, особенно при наличии нескольких обмоток.

Информация! Термопредохранители независимо от места установки всегда подключаются последовательно с первичной обмоткой. Это необходимо для полного отключения аппарата в аварийной ситуации.

Проверка термопредохранителя перед заменой

Перед тем, как заменить термопредохранитель в вентиляторе, необходимо убедиться, что он действительно вышел из строя. Следующие шаги помогут вам провести проверку:

1. Отключите вентилятор от источника питания и оставьте его на некоторое время для остывания.
2. С помощью отвертки отверните винты, которые крепят крышку вентилятора, и снимите крышку.
3. Термопредохранитель обычно выглядит как маленькая пластиковая или металлическая пластина, расположенная рядом с двигателем вентилятора. Осмотрите его на наличие признаков повреждения, например, плавких следов, ожогов или трещин.
4. Используя мультиметр в режиме проверки целостности, проверьте проводимость термопредохранителя. Подключите один из проводов мультиметра к корпусу вентилятора, а другой провод – к обеим клеммам термопредохранителя. Если мультиметр показывает бесконечное сопротивление, это означает, что термопредохранитель обесточен и неисправен.
5. Если термопредохранитель прошел проверку и был признан исправным, проблема с вентилятором может быть в другом компоненте, например, в двигателе. В этом случае, замена термопредохранителя не решит проблему и понадобится более тщательная диагностика.
6. Если термопредохранитель был обнаружен неисправным, вам потребуется приобрести новый аналогичный предохранитель для исправления проблемы. Установите новый термопредохранитель в том же месте, где находился старый, и не забудьте закрепить его также, как и старый.

После проведения проверки и замены термопредохранителя вентилятор должен заработать исправно. Если проблема с вентилятором сохраняется, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта.

Понятие термопредохранителя

Термический защитный элемент представляет собой устройство, разрывающее цепи питания при нагреве. Избыточное тепло выделяется в процессе прохождения тока с повышенной силой через проводник.

Особенности и предназначение

Элемент устанавливается в электрических и электронных приборах и обеспечивает защиту компонентов от повреждения. Например, предохранители используются в блоках управления вентилятором климатической установки автомобиля. Термический элемент предотвращает возгорание при заклинивании ротора электродвигателя. На корпусах изделий присутствует типовая маркировка, позволяющая уточнить рабочие напряжение, ток и температуру срабатывания.

Устройство и принцип действия

Одноразовый элемент оснащен перемычкой из металла, которая перегорает при перегрузке. Изделие имеет контактные ножки, необходимые для установки в электронном модуле оборудования. В биметаллических многоразовых элементах размыкание цепи осуществляется деформирующейся при нагреве пластиной. После охлаждения целостность магистрали восстанавливается автоматически, в ряде моделей требуется нажатие на кнопку.

Чем заменить термопредохранитель

Термопредохранитель можно заменить только на другой термопредохранитель. В таблице мы описали различные их виды и возможные аналоги.

Виды предохранителей	Описание	Варианты замены
Одноразовые	Данный вид термопредохранителей способен выполнить свою функцию единожды. Если наблюдается превышение температуры, он разрывает цепь питания нагревательного элемента, предотвращая выход из строя всего устройства.

Можно лишь временно замкнуть цепь надежным способом (пайкой, медной трубочкой, пружинкой от зажигалки).

Часто, во время ремонта какой-либо техники, человек сталкивается с проблемой сгоревшего термопредохранителя. В таких случаях, может возникнуть вопрос, чем можно заменить термопредохранитель.

Независимо от того, какое устройство нужно отремонтировать, искать аналоги для термопредохранителя не рекомендуется. Если на резисторе печки или другой техники сломался такой элемент нужно заменить его новым.

Что такое термопредохранитель

Термопредохранитель является электромеханическим термовыключателем с фиксированной температурой срабатывания. Он используется для защиты устройства от перегрева, перегрузки по току обмоток одно и трехфазных электродвигателей переменного, постоянного тока.

Его используют в бытовой технике, автомобилестроении. Термопредохранитель есть в микроволновках, газонокосилках, сушилках, стиральных машинках и другой технике.

Принцип работы

Термопредохранитель замыкается с помощью легкоплавкой цепи, которая при повышении температуры плавится и прерывает функционирование устройства, предотвращая его возгорание. Данный элемент стоить сущие копейки, поэтому при неисправностях, его можно заменить, не переживая о финансовых затратах.

Отличительные особенности термопредохранителя

На корпусе данного элемента обязательно имеется определенная маркировка:

• серия, код;
• температура срабатывания;
• рабочее напряжение;
• рабочий ток.

Главное отличие термопредохранителя от обычного – он перегорает не от высокого напряжения, а от повышения окружающей температуры.

Как выявить неисправность предохранителя

Для этого потребуется мультиметр, установленный на режим измерения сопротивления.

1. Поставьте щупы прибора к контактам термопредохранителя – если показатели близятся к нулю, контакты замкнуты.
2. Нагреть металлическую часть, любым способом, затем снова измерять сопротивление – в таком случае показатели будут максимально большими.

При остывании можно услышать характерный щелчок, который указывает на замыкание контактов. Если до нагрева показатели ближе к нулю, а после нагрева максимальны, значит, деталь исправна. Это самый эффективный метод диагностики термопредохранителя.

Если нет прибора для измерения показателей, нужно просто:

• нагреть термопредохранитель;
• прислушиваться к нему.

Если во время этой манипуляции был слышен щелчок, значит устройство исправно.

Найти качественный термопредохранитель не составит труда, к тому же такая деталь стоит сущие копейки. Поэтому искать ей альтернативу не нужно, а тем более оставлять технику работать без нее. В противном случае, велика вероятность, что менять придется не маленькую дешевую деталь, а целое дорогостоящее устройство.

Методы замены термопредохранителя

Диагностика подтвердила, что предохранитель сгорел – это веская причина позаботиться о состоянии цепи в которой он находится. Скорее всего ей пришел конец.

Например, для замены одноразового термопредохранителя альтернативы нет. Можно лишь на время замкнуть цепь надежным способом:

1. впаять простой плавкий предохранитель в соответствии с амперами;
2. или заменить медной проволочкой из расчета: Ток 1А-диаметр 0.04; 2А – 0.07; 3А – 0.11; 5А – 0.18; 7А – 0.21; 10А – 0.25; 15А – 0.32; 20А – 0.39; 25А – 0.46;
3. пружиной от зажигалки.

ВАЖНО

Если в домашних условиях выполнить такую процедуру не получается, лучше обратиться к специалисту, так будет надежнее и техника прослужит дольше.

Такие способы оставляют устройство без защиты, и при очередном температурном скачке система выйдет из строя. Термопредохранитель сломался, то его лучше выбросить и заменить новым. Стоит не дорого.

Виды тепловых реле

Тепловые реле могут подключаться на все три фазы или на две из трёх, в зависимости от конструкции. Большинство реле конструктивно разработаны для соответствия определенным магнитным пускателям, это нужно для удобства и аккуратности монтажа. Рассмотрим некоторые из них.

• РТЛ – подходит для использования с пускателями типа ПМЛ. С набором клемм КРЛ используется как самостоятельный прибор защиты.
• РТТ – подходит для монтажа с пускателями ПМЕ и ПМА. Также может использоваться как самостоятельное, если его смонтировать на специальную панель.
• РТИ – тепловые реле для пускателей КМИ и КМТ. На лицевой вы можете видеть пару дополнительных блок-контактов, для реализации схем индикации и прочего.
• ТРН – двухфазное тепловое реле. Устанавливается в трёхфазных двигателях, при этом подключается в разрыв двух фаз. Температура окружающей среды не влияет на его работу. На регуляторе тока есть 10 делений 5 на уменьшение, 5 на увеличение, цена одного деления – 5%.

Будет интересно Варисторы – что это такое, принцип действия, характеристики и параметры.

На самом деле тепловых реле существует великое множество, но все они выполняют одну функцию. Реле очень часто монтируют в специальный железный ящик. На фото пускатель ПМА 4-й величина на 63 Ампера, с трёхфазным тепловым реле. К современным пускателям тепловое реле подключается так как изображено на фото ниже, получается цельная конструкция.

Термопредохранитель что это?

Термопредохранитель – электромеханический выключатель с фиксированной температурой срабатывания. Он служит защитой для устройств от перегрева, перегрузки по току обмоток разных фаз электрических двигателей переменного, постоянного тока.

Проволочка термопредохранителя легко плавится при 115-120 градусах по Цельсию.

Термопредохранитель монтируется во все бытовые приборы, которые связанны с температурным режимом:

• электрочайниках,
• микроволновках,
• газонокосилках,
• сушилках,
• стиральных машинках и другой технике.

Помимо этого, его применяют в автомобилестроении.
