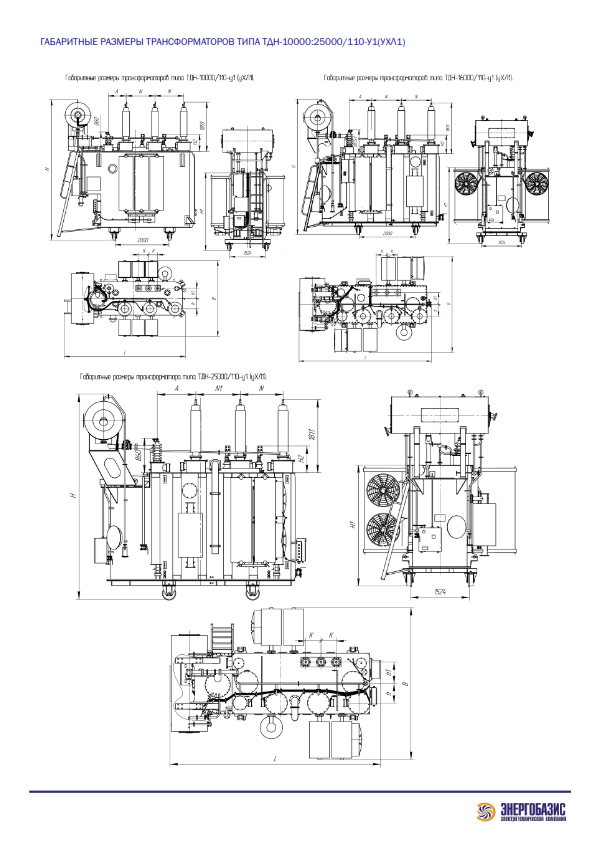

Тдн 16000/110/6 трансформатор силовой

Значение буквы «Т» в ТДТН

В названии ТДТН буква «Т» обозначает «трансформатор».

Трансформатор является основным и ключевым элементом ТДТН, который позволяет изменять напряжение электрической энергии, преобразуя его с помощью принципа электромагнитной индукции.

Трансформаторы ТДТН требуются для подключения к электрическим сетям различного напряжения, их главной задачей является снижение или повышение напряжения для обеспечения надежной и безопасной работы электрооборудования.

Буква «Т» в ТДТН является аббревиатурой и означает наличие и использование трансформатора в данных устройствах. Трансформаторы играют важную роль в энергетической системе, обеспечивая эффективное и безопасное распределение электроэнергии.

Вместе с другими компонентами ТДТН, такими как дроссели, выпрямители и сглаживающие конденсаторы, трансформаторы играют ключевую роль в обеспечении стабильного питания электрооборудования и защите от перенапряжений и импульсных помех.

Таким образом, буква «Т» в ТДТН обозначает важное значение трансформатора в электротехнических устройствах, где он обеспечивает эффективное преобразование напряжения и основу для надежной работы всего устройства

ТДТН, ТДЦТН, ТДТНМ — трехобмоточные масляные трансформаторы 110 и 220кВ – ОАО ЭЛЕКТРОЗАВОД

Трехфазные трехобмоточные масляные трансформаторы, класс напряжения 110 и 220 кВольт.

Трехфазные трехобмоточные трансформаторы типа ТДТН используются для поступенчатого преобразования токов высшего напряжения 115 кВ (в отдельных моделях – 230 кВ) в токи среднего напряжения 35 кВ (16,5 22,0 38,5 кВ) и токи низшего напряжения 6 или 10 кВ.Отличительные особенности конструкции – регулировка напряжения под нагрузкой (РПН) происходит в обмотках высокого напряжения (ВН), а переключение без возбуждения (ПБВ) выполняется на стороне обмоток среднего напряжения (СН). Охлаждение трансформаторов – путем естественной циркуляции масла и принудительной циркуляции воздуха.Применение трансформаторов данного типа возможно в условиях умеренного климата, при температуре окружающей среды от минус 45 до плюс 40 градусов по Цельсию. Трансформатор предназначен для наружной установки, климатическое исполнение – У1.При изготовлении узлов трансформатора используется электротехническая сталь, обмотки сделаны из медного провода с бумажной изоляцией. Главная изоляция трансформатора – маслобарьерного типа. Подключения вводов ВН, СН и НН выведены на верхнюю часть бака. Там же расположены маслорасширитель и охлаждающие радиаторы. В нижней части бака крепятся катки для перемещения трансформатора. В конструкции предусмотрены электровентиляторы дутья (питание от сети 380 Вольт). Аппаратура автоматики размещается в специальном шкафу, вся система снабжена трансформаторами тока и необходимой контрольно-измерительной и сигнальной аппаратурой.

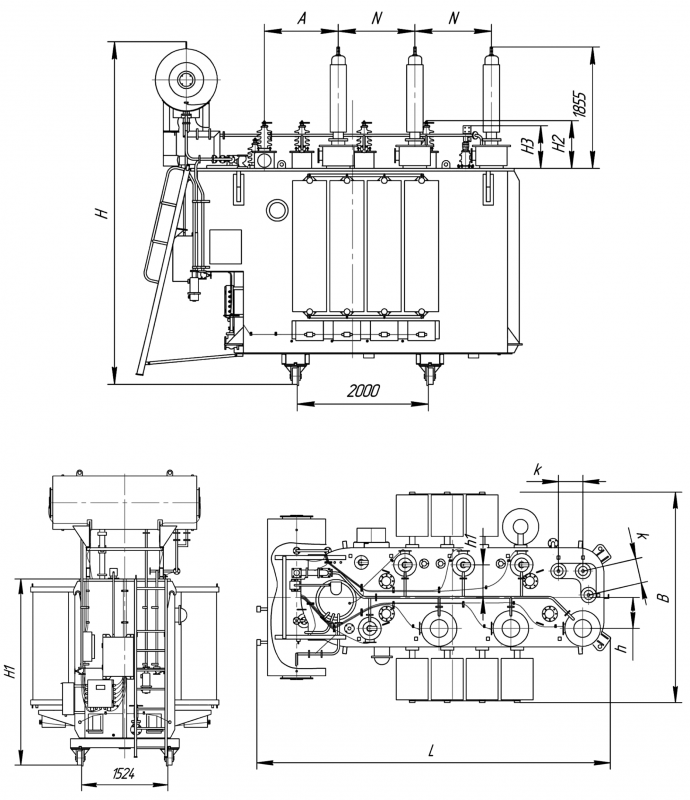

Технические характеристики

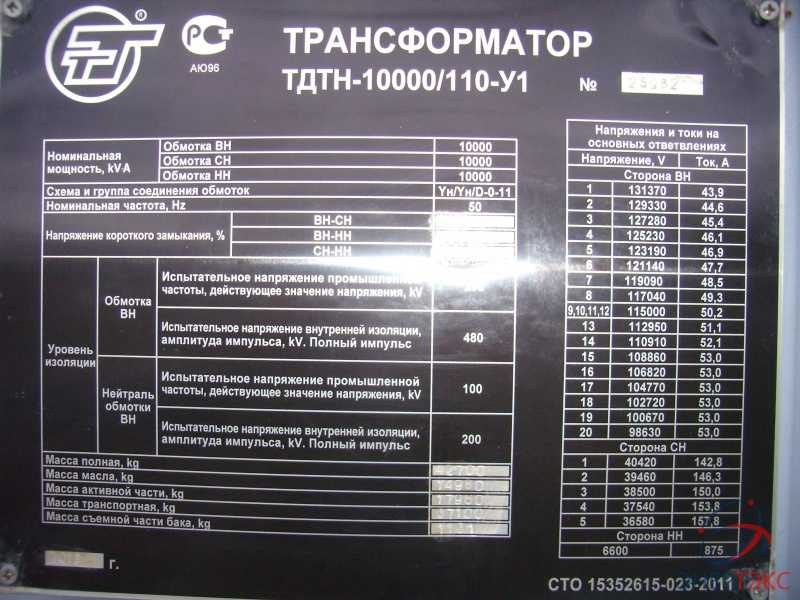

ТДТН-10000 /110-У1	10000	115	16,5; 22,034,5; 38,5	6,6; 11,0	Ун/Д/Д-11-11Ун/Ун/Д-0-11	РПН в нейтрали ВН±16%, ±9 ступеней;ПБВ на стороне СН -34,5 и 38,5 кВ±(2х2,5%)	Д	43,3	12,51	2,8	38,94	5630 x 4600 x 48965300 x 2230 x 3480
ТДТН-16000 /110-У1	16000	115	22,034,5; 38,5	6,6; 11,0	Ун/Д/Д-11-11Ун/Ун/Д-0-11	Д	51,0	14,4	2,9	46,5	5840 x 4410 x 48805500 x 2200 x 3660
ТДТН-25000 /110-У1	25000	115	11,022,034,5; 38,5	6,66,6; 11,06,6; 11,0	Ун/Д/Д-11-11>> Ун/Ун/Д-0-11	РПН в нейтрали ВН±16%, ±9 ступеней	Д	55,5	17,7	3,6	54	6050 x 4600 x 51005350 x 2340 x 4000
ТДТНЖ-25000 /110-У1	25000	115	27,5	6,6; 11,0	Ун/Д/Д-11-11	Д	55,5	13,22	3,768	54	6120 x 4495 x 50505350 x 2340 x 4000
ТДТН-25000 /110-У1	25000	115	11,022,034,5; 38,5	6,66,6; 11,06,6; 11,0	Ун/Д/Д-11-11>> Ун/Ун/Д-0-11	РПН в нейтрали ВН±16%, ±9 ступеней;ПБВ на стороне СН34,5 и 38,5 кВ±(2х2,5%)	Д	61,5	17,7	3,6	54	6380 x 4800 x 52205350 x 2340 x 4000
ТДТН-40000 /110-У1	40000	115	11,022,034,5; 38,5	6,66,6; 11,06,6; 11,0	Ун/Д/Д-11-11>> Ун/Ун/Д-0-11	Д	83	19,75	3,415	75	6170 x 5140 x 58405700 x 2320 x 3868
ТДТН-63000 /110-У1	63000	115	11,038,5	6,66,6; 11,0	Ун/Д/Д/-11-11Ун/Ун/Д-0-11	Д	112	30,48	8,5	105	6700 x 5300 x 62406270 x 2600 x 4193
ТДЦТН-63000 /110-У1	63000	115	34,5	6,6; 11,0	Ун/Ун/Д-0-11	ДЦ	114,8	25,71	3,9	105	6680 x 3688 x 62456150 x 2520 x 4220
ТДТНМ-63000 /110-У1	63000	115	38,5	6,6	Ун/Ун/Д-0-11	Д	112	31,6	8,7	105	6700 x 5300 x 62406415 x 2518 x 4501
ТДЦТН- 80000 /110-У1	80000	115115	11,022,0; 38,5	6,611,0	Ун/Д/Д-11-11Ун/Ун/Д-0-11	РПН в нейтрали ВН±6%, ±9 ступеней	ДЦ	124	28	6,6	111	7770 x 4450 x 67906500 x 2760 x 4590
ТДТНМ- 40000 / 63000 /110-У1	40000/63000	115	38,5	6,6	Ун/Д/Д-11-11	РПН в нейтрали ВН±16%, ±9 ступенейПБВ на стороне СН38,5 кВ ±(2х2,5%)	Д	83	22,08	5,72	75	6170 x 5140 x 58405700 x 2320 x 3868
ТДЦТН- 100000 /220-У1	100000/83000/200000	230	22,0	11,0	Ун/Ун/Д-0-11	РПН в нейтрали ВН±8 x 1,5%;ПБВ на стороне СН±2х2,5%	ДЦ	190	51,5	7,15	171	8845 x 5400 x 79158600 x 3288 x 4290
ТДЦТН- 125000 /220-У1	125000/83000/125000	230	22,0	11,0	Ун/Ун/Д-0-11	ДЦ	190	51,5	7,15	171	8845 x 5400 x 79158600 x 3288 x 4290

Принцип работы пленочной защиты трансформатора

Принцип действия пленочной защиты трансформатора заключается в следующем: из масла и твердой изоляции удаляется газ. Герметизация трансформатора осуществляется с помощью эластичной емкости, установленной в расширителе трансформатора. Таким образом, обеспечивается более надежная защита изоляции трансформатора, так как исключается не только возможность окисления и увлажнения масла, но в значительной мере уменьшается вероятность возникновения электрических разрядов, центрами развития которых, как правило, являются газовые включения.

На трансформаторах с пленочной защитой, так же, как и на трансформаторах без нее устанавливаются фильтры непрерывной регенерации.

Наружная поверхность эластичной емкости имеет те же размеры и форму, что и внутренняя поверхность расширителя. Воздух или азот поступает внутрь эластичной емкости через осушитель. Внутри расширителя эластичная емкость подвешивается на петлях.

Расширитель трансформатора с пленочной защитой имеет патрубки для соединения с трансформатором и для доливки масла, петли для крепления эластичной емкости, газосборочный коллектор и монтажные люки. Внутри эластичной емкости установлен рычаг стрелочного маслоуказателя для контроля за уровнем масла в расширителе.

Газосборочный коллектор служит для выпуска воздуха из пространства между эластичной емкостью и расширителем во время монтажа. Во время эксплуатации коллектор с помощью реле, реагирующего на появление газа в нем, служит для контроля герметичности расширителя и эластичной емкости. В верхней части расширителя установлено реле поплавкового типа, которое должно подавать сигнал в случае повреждения эластичной емкости. Для более надежной герметизации трансформатора с пленочной защитой вместо предохранительной трубы устанавливается предохранительный клапан.

Ключевые характеристики, влияющие на качество работы трансформатора

Помимо внешней характеристики, где напряжение с низкой стороны трансформатора зависит от нагрузки потребителей, существует ряд других факторов, влияющих на качество работы.

Для распределительных силовых трансформаторов по ГОСТ 4.316-85 определены следующие показатели качества:

1. Удельная масса по отношению к номинальной мощности кг/кВ*А (показатель считается основным для выбора конструкции тр-ра)
2. Установленный эксплуатационный период (показатель определяет надежность и долговечность)
3. Потери холостого хода (ХХ) ΔPк, кВт.
4. Потери короткого замыкания (КЗ)ΔPк, кВт
5. Ток холостого хода Iхх

Качественная зависимость эффективности трансформатора от удельной массы

По приведенным в Таблице 2 значениям видно, лучшие показатели по массе у трансформаторов ТМГ21, где вторичная обмотка исполнена из алюминиевой фольги. Кроме трансформатора ТМ удельный вес остальных моделей уменьшается при увеличении номинальной мощности.

Таблица 2 — Показатели массы силовых трансформаторов ТМ и ТМГ напряжением 10/0,4кВ

Тип трансформатора	Масса, кг, при Sном, кВА	Удельная масса, кг/кВА при Sном. кВА
630кВА	1000кВА	1600кВА	630кВА	1000кВА	1600кВА
ТМГ	1950	2890	—	2,9	—	2,9
ТМГ11	1860	2890	4250	2,8	2,7	2,8
ТМГ12	1870	2820	—	2,8	—	2,8
ТМГ15	1870	2820	—	2,8	—	2,8
ТМГ21	1700	2550	3860	2,6	2,4	2,6
ТМЗ	2650	3600	4930	3,6	3,1	3,6
ТМ	2030	2609	4520	2,6	2,8	2,6

Потери холостого хода

В режиме холостого хода магнитные потери стали и обмотки высокого напряжения из-за тока ХХ составляют около 1% от ΔPхх

Основные причины больших потерь ХХ:

1. Коррозия металла, при нарушении лаковой изоляции.
2. Износ изоляции шпилек для стяжки, вызывающих замкнутый накоротко контур.
3. Плохая шихтовка.
4. Перегрев стальных элементов, болтовых соединений трансформатора.
5. Нестабильные характеристики стали.
6. Брак при сборке трансформатора.
7. Недогрузка трансформатора.

Магнитные потери появляются из-за гистерезиса вихревых токов. Гистерезис вызывает 25% всех магнитных потерь. Вихревые токи – 75% потерь ХХ

Детальное рассмотрение потерь ХХ в Таблице 3.

Таблица 3 — Потери ХХ и КЗ силовых трансформаторов ТМ и ТМГ напряжением 10/0,4 кВ

Тип трансформатора	Значение ΔPхх, кВт при Sном. кВ*А	Значение ΔPкз,при Sном. кВА
630	1000	1600	630	1000	1600
ТМГ	1,05	1,55	—	7,6	10,2	—
ТМГ11	1,1	1,4	2,15	8,7	10,2	—
ТМГ12	0,8	1,1	—	6,75	10,5	—
ТМГ15	0,73	0,94	—	6,75	10,5	—
ТМГ21	1,03	1,3	2,05	7,45	11,6	16,75
ТМЗ	1,25	1,9	2,65	7,9	12,2	16,5
ТМ	1,25	1,9	2,35	7,6	11,6	16,5

Потери токов КЗ

Потери КЗ зависят от следующих факторов:

1. Ток нагрузки в обеих обмотках трансформатора.
2. Материал обмоток.
3. Сечения проводников.

Для комплектных подстанций, где по большей части устанавливают трансформаторы ТМГ, важен показатель суммарных потерь трансформатора, который складывается из потерь на ХХ и КЗ.

Энергоэффективность трансформаторов оценивается по европейскому стандарту HD428. По нему степень потерь мощности КЗ и ХХ не должна превышать стандартные значения.

Таблица 4 — Допустимый уровень потерь в трансформаторах.

Sном, кВА	Допустимые уровни потерь холостого хода, кВт	Допустимые уровни потерь короткого замыкания, кВт
ΔPxa	ΔPxb	ΔPxc	ΔPka	ΔPkb	ΔPkc
630	1,3	1,03	0,86	6,5	8,4	5,4
1000	1,7	1,4	1,1	10,5	13,0	9,5
1600	2,6	2,2	1,7	17,0	20,0	14,0

Вывод.

При выборе руководствуются стандартными качественными показателями, регламентированными ГОСТ 4 316-85

Энергоэффективность оценивается в зависимости от минимального количества потерь и наибольшего КПД. Наиболее лучшими и отвечающими качественным показателям являются трансформаторы: энергосберегающий ТМГ12; ТМГ15 и ТМГ21, трансформаторы мощностью 1600кВА типа ТМ и ТМГ11.

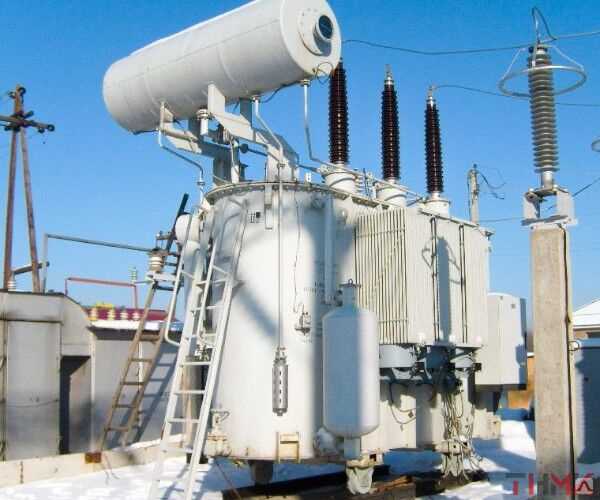

Краткая характеристика и конструкция силового трансформатора типа ТДТН-40000/110

Конструкции силовых трансформаторов различного типа схожи между собой. Отличие заключается в комплектации аппарата, конструкции системы охлаждения и защиты. Рассмотрим конструкцию аппарата на примере аппарата типа ТДТН-40000/110.

Расшифруем буквенные и цифровые обозначения. Первая буква Т говорит о том сколько фаз у трансформатора, в данном случае он трехфазный. Буква Д обозначает тип системы охлаждения. Система охлаждения Д характеризуется естественной циркуляцией трансформаторного масла и принудительной циркуляцией воздуха. Третья буква Т показывает количество обмоток силового трансформатора. В данном случае их три, то есть аппарат трехобмоточный. Последняя буква Н свидетельствует о возможности регулировки напряжения под нагрузкой (устройство РПН). Цифровое значение 40000 – номинальная мощность силового трансформатора в киловольтамперах (кВА). Значение 110 является номинальным напряжением обмотки высокого напряжения.

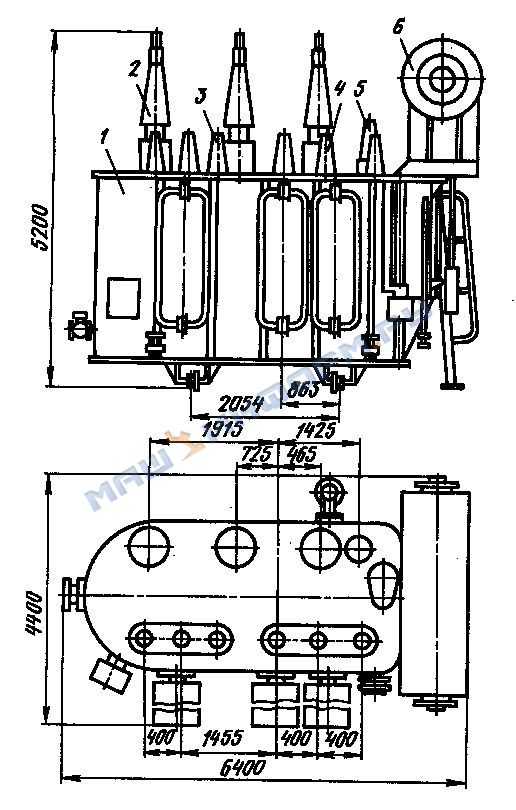

Далее рассмотрим основные конструктивные части силового трансформатора. Три обмотки высокого, среднего и низкого напряжения намотаны на сердечник (магнитопровод), выполненный из шихтованной стали. Магнитопровод с обмотками помещен в специальный бак. На крышке бака расположены выводы обмоток. В данном случае трех обмоток: высокого (ВН), среднего (СН) и низкого напряжений (НН). Обмотка ВН и СН имеет нулевой вывод, предназначенный для заземления обмотки. Если нулевой вывод трансформатора заземляется, то эта обмотка называется глухозаземленной, в противном случае именуется с изолированной нейтралью.

Также на крышке бака расположена выхлопная труба, газовая защита, устройство регулировки напряжения (РПН), расширитель и маслопровод, соединяющий расширитель непосредственно с самим баком.

Выхлопная труба служит для защиты бака трансформатора от разрыва при резком увеличении давления газа, который выделяется при внутренних повреждениях аппарата.

Газовая защита выполнена на газовом реле, которое действует на сигнал либо на отключение трансформатора в случае повреждения внутри самого аппарата.

Расширитель предназначен для обеспечения постоянного заполнения бака маслом при изменении температуры окружающего воздуха или нагрузки трансформатора, а также для уменьшения площади поверхности соприкосновения масла с воздухом. Соединение расширителя с атмосферой осуществляется через воздухоосушитель (дыхательный патрон).

Термосифонный фильтр заполняется силикагелем и служит для защиты масла от увлажнения и окисления. То есть осуществляет непрерывную регенерацию трансформаторного масла.

Описание трансформатора ТДТН

Трансформатор ТДТН (также известный как токовый двухсекционный трансформатор напряжения) является одним из важных устройств в электросетях. Он представляет собой электрическую машину, состоящую из двух намоток — первичной и вторичной, обмотка которых взаимносвязана магнитным полем.

Трансформаторы ТДТН применяются для изменения амплитуды тока и напряжения в электрических сетях. Они служат для подачи нужного напряжения на потребители, сокращения потерь энергии и обеспечения эффективной работы системы.

Внешне трансформатор ТДТН представляет собой металлическую коробку, внутри которой находятся обмотки и другие компоненты. Для обеспечения изоляции и безопасности в некоторых случаях коробка может быть запечатана.

Основными параметрами, которые определяют характеристики трансформатора, являются:

• Номинальная мощность — мощность, при которой трансформатор может работать в течение продолжительного времени без превышения его рабочих характеристик.
• Напряжение — разность потенциалов между концами обмоток трансформатора.
• Ток — интенсивность электрического тока, протекающего через обмотки трансформатора.
• Коэффициент трансформации — отношение между напряжением на первичной обмотке и напряжением на вторичной обмотке трансформатора.
• КПД (коэффициент полезного действия) — показатель, характеризующий энергетическую эффективность работы трансформатора.

Трансформаторы ТДТН широко применяются в энергетике, промышленности и даже в бытовых условиях. Они являются незаменимым элементом в передаче и распределении электроэнергии, а также в работе различных электронных устройств и систем, где требуется преобразование тока и напряжения.

Использование трансформатора ТДТН позволяет обеспечить эффективную и надежную работу электрической системы, а также достичь оптимального соотношения величин тока и напряжения для различных устройств и потребителей.

Пример таблицы характеристик трансформатора:
Параметр
Значение

Номинальная мощность
500 кВА

Ток
1000 А

Напряжение первичной обмотки
10000 В

Напряжение вторичной обмотки
400 В

Коэффициент трансформации
25

КПД
95%

Примеры

Чтобы понимать, как трактовать информацию на корпусе аппаратуры, следует рассмотреть несколько примеров маркировок. Это могут быть следующие трансформаторы:

1. ТДТН-1600/110. Трехфазный класс техники понижающего типа. Он имеет масляное принудительное охлаждение, а также устройство РПН. Номинальная мощность равняется 1600, а напряжение ВН обмотки – 110 кВ.
2. АТДЦТН-120000/500/110-85. Автотрансформатор, который применяется в трехфазной сети. Он имеет три обмотки. Масляная система охлаждения имеет принудительную циркуляцию. Есть устройство РПН. Номинальная мощность составляет 120 МВА. Устройство понижает напряжение и работает между сетями 500 и 110 кВ. Разработка 1985 года.
3. ТМ-100/10 – двухобмоточный агрегат, который рассчитан для работы в трехфазной сети. Масляная система циркуляции имеет естественное перемещение жидкости. Изменение напряжения происходит при помощи ПБВ узла. Номинальная мощность составляет 100 кВА, а класс обмотки – 10 кВ.
4. ТРДНС-25000/35-80. Аппарат для трехфазной сети с двумя расщеплёнными обмотками. Охлаждение производится посредством принудительной циркуляции масла. В конструкции есть регулятор РПН. Применяется для нужд электростанции. Мощность агрегата составляет 25 МВА. Класс напряжения обмотки – 35 кВ. Конструкция разработана в 1980 году.
5. ОЦ-350000/500. Двухобмоточное устройство для однофазной сети повышающего класса. Применяется масляное охлаждение при помощи принудительного движения жидкости. Мощность 350 МВА, напряжение обмотки 500 кВ.
6. ТСЗ-250/10-79. Экземпляр для трехфазной сети с сухим способом охлаждения. Корпус защищённый. Мощность составляет 250 кВА, а обмотки – 10 кВ. Устройство создано в 1979 г.
7. ТДЦТГА-350000/500/110-60. Трехобмоточный прибор для трехфазной сети. Применяется для повышения напряжения. Трансформация происходит по принципу НН-СН и НН-ВН. Конструкция разработана в 1960 году.

Видео: Классификация трансформаторов

Рассмотрев особенности маркировки различных видов трансформаторов, можно правильно применять их на объекте. Знание обозначений позволяет понимать функции, основные технические характеристики подобного оборудования. Маркировка, включающая в себя буквы и цифры, соответствует ГОСТам, применяемым в процессе изготовления специальной техники.

Задачи и необходимость регулирования

Любой современный потребитель электрической энергии (промышленное предприятие, жилой дом) требует получения электроэнергии в достаточном количестве и хорошего качества. Под качеством электрической энергии понимается ее частота, симметрия и величина подводимого к потребителю трехфазного напряжения.

Для экономичной и безаварийной работы любого потребителя необходимо, чтобы отклонения фактической величины подводимого к нему напряжения были минимальными. Во всяком случае, эти отклонения не должны превышать установленной для данного приемника нормы. Такие нормы определяются, например, ГОСТ 13109—67 и «Правилами устройства электроустановок» (ПУЭ) и не должны нарушаться. Так, для электродвигателей напряжение на зажимах не должно отличаться от номинального более чем в пределах от —5 до +10%. При снижении напряжения, например, на 10% уменьшится скорость вращения двигателя и возрастут токи ротора и статора, что приведет к перегреву обмоток двигателя и сокращению срока службы его изоляции.

Весьма чувствительны к отклонениям напряжения осветительные установки, для которых допустимое отклонение напряжения составляет ±5% для жилых помещений и от —2,5 до + 5% для общественных зданий и производственных помещений. При понижении напряжения резко ухудшается освещаемость, а при повышении, например, на 10% срок службы ламп сокращается примерно втрое.

Для некоторых дуговых электропечей снижение напряжения на 8% заставляет прекращать плавку стали, т. е. является аварийным.

Таким образом, колебания напряжения приводят к значительному ущербу и нужно стремиться сделать их минимальными. Однако выполнить это очень непросто, так как причинами колебаний напряжения являются неизбежные изменения (включения и отклонения) нагрузки и переменные режимы работы потребителей электроэнергии. Колебания напряжения являются в принципе неизбежными, поэтому для поддержания уровня напряжения постоянным требуется постоянное его регулирование.

Трансформатор ОМП расшифровка

ОМП – это трансформатор однофазный масляный преобразовательный.

Трансформаторы типа ОМП относятся к масляным однофазным стационарным установкам. Служат для преобразования электрического тока в однофазных сетях и питания электрического оборудования. Монтируются в блок управления устройств защиты трубопроводов в целях понижения напряжения и приведения в норму электрического тока в сетях. Чаще применяются на железнодорожных объектах и в системах сигнализации. Допустима эксплуатация при температуре не ниже –45 и строго не выше +40 °С.

Номенклатура (на примере ОМП-6/10-У1):

Трехфазные трехобмоточные трансформаторы 110 кВ

Таблица 5.14

Вид	Сном, MBA	Данные каталога	Оценочные данные
Уном обмоток, кВ	пи, %	Rk, кВтч	Px, кВтч	, %	RT, Ом	Xt, Ом	Qx, квар
VN	CH	NN	ДО Н.Э	BH	CH	VN	CH	NN	Солнце	VN	CH
TMTN -6300/110	6.3	115	38,5	6,6; одиннадцать	10,5	17	6	58	14	1.2	9,7	9,7	9,7	225,7	131, 2	75,6
ТДТН -10000/110	10	115	11,5; 22,0; 34,5; 38,5	6,6; одиннадцать	10,5	17	6	76	17	1.1	5	5	5	142,2	82,7	110
ТДТН -16000 / 110*	16	115	22,0; 34,5; 38,5	6,6; одиннадцать	10,5	17	6	100	23	1.0	2,6	2,6	2,6	88,9	52	160
ТДТН -25000 / л 10	25	115	одиннадцать; 22,0; 34,5; 38,5	6,6; одиннадцать	10,5	17,5	6.5	140	31 год	0,7	1.5	1.5	1.5	56,9	35,7	175
ТДТНЖ-25000/110	25	115	38,5; 27,5	6,6; одиннадцать; 27,5	10,5 (17)	17 (10,5)	6	140200	42 43	0,9 0,6	1.5	1.5	1.5	57 год	0 (33)	33 (0)	225
ТДТН-40000/110*	40	115	одиннадцать; 22; 34,5; 38,5	6,6; одиннадцать	10,5 (17)	17 (10,5)	6				0,8	0,8	0,8	35,5	0 (22,3)	22,3 (0) 20,7 (0)	240 320
ТДТНЖ-40000/110	40	115	27,5; 35,5	6,6; одиннадцать; 27,5	10,5 (17)	17 (10,5)	6	200	63	0,8	0,9	0,9	0,9	35,5	0 (20,7)
ТДТН-63000/110* (ТДЦТН, ТДТНМ)	63	115	одиннадцать; 34,5; 38,5	6,6; одиннадцать	10,5	17	6.5	290	56	0,7	0,5	0,5	0,5	22,0	13,6	441
ТДТН-80000/110 * (ТДЦТН, ТДЦТНК)	80	115	38,5	6,6; одиннадцать	11 17)	18,5 (10,5)	7 (6.5)	390	82	0,6	0,4	0,4	0,4	18,6 (21,7)	0 (10,7)	11,9 (0)	480

* При Xt обмотки среднего напряжения, равном нулю, обмотки низкого напряжения выполняются с Uном равным 6,3 или 10,5 кВ.

Примечание: Все трансформаторы имеют устройство РПН ± 9 × 1,78% в высоковольтной нейтрали, за исключением трансформатора ТНДТЖ-40000 с устройством РПН ± 8 × 1,5% в высоковольтном напряжении. Трансформаторы ТДТН-10000, 16000, 25000, 40000, 63000/110 также имеют боковой выключатель 34,5 кВ ± (2×2,5,5 %)

Основные массогабаритные характеристики трансформаторов общего назначения класса напряжения 6 и 10 кв закрытого исполнения IP21 (IP31) с боковыми вводами правого исполнения (материал обмоток – алюминий)

Имя	ТСЗ-250	ТСЗ-400	ТСЗ-630	ТСЗ-1000	ТСЗ-1250	ТСЗ-1600	ТСЗ-2000	ТСЗ-2500	ТСЗ-3150	ТСЗ-4000
Мощность, кВА	250	400	630	1000	1250	1600	2000 г	2500	3150	4000
L	1550	1660	1800	1900 г	2100	2100	2400	2400	2660	2800
Б	800	900	1000	1000	1200	1200	1200	1200	1350	1350
ЧАС	1590	1740 г	1925 г	2145	2275	2475	2470	2650	2695	2795
H1	1350	1440	1660	1860 г	1940 г	2110	2155	2255	2330	2430
H2	1350	1505	1705	1905 г	2025 г	2195	2195	2315	2400	2500
час	тридцать	тридцать	40	40	40	40	40	40	40	40
Do1	150	165	165	165	165	165	165	165	165	165
Do2	70	100	100	100	100	100	100	100	120	120
B1	675	735	830	850	965	965	1110	1110	1277	1320
Би 2	715	760	830	890	1030	1030	1150	1150	1280	1325
N1	1180	1290	1350	1545	1635	1810 г	1805 г	1985 г	2030 г	2130
N2	220	200	350	350	380	380	380	380	380	380
N3	650	650	750	750	900	900	900	900	1050	1050
O1	1115	1215	1300	1470	1550	1700	1695	1875 г	1920 г	2020 г
O2	335	350	450	500	550	600	600	600	600	600
O3	600	630	700	700	850	850	850	850	1000	1000
K1	710	820	920	920	1070	1070	1070	1070	1428	1488
K2	600	720	820	820	820	820	970	970	1170	1170
Вес (кг	1300	1900 г	2800	3200	4200	4800	5800	6500	8800	9500

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Особенности конструкции

Для изготовления сухих трансформаторов задействованы передовые технологии проектирования и производства. Каждый трансформатор проходит обязательную сертификацию качества на соответствие ISO9001:2000.

Надежность и безопасная эксплуатация сухих трансформаторов достигается за счет качества изоляции обмоток и конструктива. На эффективность характеристик влияет технология производства. Самая распространенная – заливка обмоток изоляционным компаудом с вакуумировкой.

Рис. №2. Конструкция сухого трансформатора с литой изоляцией

Магнитный сердечник (2) в виде колонок набранных из специальной зернистой электротехнической стали, нормализующий и уменьшающий потери.

Рис. №3. Внешний вид магнитного сердечника

Обмотки ВН (1) изолированы компаудом, залитым при вакуумировании.

Обмотка НН (3) выполнена из алюминиевых полос фольги, изолирована специальной пропиткой в вакууме.

Сердечник отделен от обмоток резиной (6), которая поглощает расширение компонентов под воздействием тепла и вибрацию, что понижает рабочий шум.

Колонны обмоток изолированы (10) эпоксидной смолой, которая минимизирует обслуживание, в отличие от маслонаполненных трансформаторов.

Изоляция (14) с классом по нагревостойкости F- 155ОС допускает превышение температуры обмоток на 100 градусов Цельсия. Повышение температуры допускается в соответствии со стандартом МЭК 60076 и ГОСТ Р 52719.

Со стороны ВН установлены выводы для размещения регулировочных перемычек (7), которыми выставляют требуемое напряжение первичной обмотки. Регулировка производится при отключении оборудования от питающей сети.

Шинопроводы (13) можно присоединять прямо к контактам трансформатора.

Контакты низкого напряжения (4) размещаются стандартно сверху, или снизу в зависимости от запроса.

Контакты высокого напряжения (5) расположены внизу или наверху, по стандартным правилам или в зависимости от желаний заказчика. Контакты соединены перемычками, соединяющими обмотки в схему «треугольник».

Для наблюдения за температурой предусмотрены термодатчики РТ и РТС (11), которые внедрены в обмотку НН.

Корпус размещается на стальной раме (8), оборудованной металлическими роликами (9) для безопасного перемещения трансформатора к месту монтажа в кожухи с определенным уровнем защиты. С их помощью оборудование транспортируется к мету хранения. Подъем осуществляется с помощью четырех рым-болтов (12).

Линейные регулировочные трансформаторы

Таблица 5.24

Тип	Sном, МВА	Uном кВ	Каталожные данные	Расчетные данные
Рк, кВт	Рх, кВт	Iх, %	X, Ом	Qст, квар
Положение переключателя	Положение переключателя
1	23	1;23	11-13	1	11-13	1;23	11-13
ЛТМН-16000/10	16	6,6; 11	35	20	9,5	3,5	5	2,35	0,04-0,1	800	376
ЛТДН-40000/10 (ЛТЦН)	40	6,6; 11	70	38	18,5	7	3,5	2,5	0,02-0,04	1400	1000
ЛТДН-63000/35	63	38,5	110	60	25	12	3,1	2,1	0,33	1953	1323
ЛТД Н-100000/35	100	38,5	140	75	40	16	3,5	1,5	0,2	3500	1500

Примечание.

Каталожные и расчетные данные приведены к Uном и проходной мощности. Положения 1 и 23 соответствуют максимальному и

минимальному напряжениям ±10×1,5 % Uном; 11—13 — нулевые положения переключателя.

Пбв трансформатора принцип действия – все об электричестве

• 1 Пбв трансформатора: устройство анцапфы, принцип работы, эксплуатация и ремонт
• 2 Ответы на вопросы о трансформаторах
• 3 Анцапфа трансформатора — это.. Определение, схема и устройство, принцип работы, регулировка
• 4 Силовые трансформаторы
• 5 Анцапфа на трансформатор ТМ 25,40,63,100,160,250,400 кВа цена 3380 грн

Потребители электрической энергии более эффективно работают при номинальном напряжении. Однако это условие для всех довольно сложно.

Допустимым у потребителей является его отклонение до +5%. Чтобы достигнуть значения напряжения, близкого по значению к номинальныму, численность витков обмоток трансформатора изменяют. Осуществить это можно двумя способами:

• используя устройство ПБВ трансформатора;
• регулируя напряжение под нагрузкой.

Имеется несколько методов поддержки значения напряжения у потребителей в надобных пределах. Среди них особое место занимает способ его регулирования. Достоинства этого способа являют собой:

• улучшение режима напряжения у потребителей;
• увеличение допустимой потери напряжения;
• повышение качества электроэнергии, которая доставляется потребителям.

При проектировании электрических сетей выбирают средства, границы и степени регулировки, место установки регуляторов, а также систему их автоматизации.

Значение первичного и вторичного напряжения прямо пропорционально зависит от числа витков обмоток, в которых оно протекает:

U 1 / U 2 ≈W 1 / W 2,

где U 1, U 2 — соответственно первичное и вторичное напряжение;

W 1 / W 2 — соответственно количество витков первичной и вторичной обмотки

Из этого вытекает, что для изменения напряжения на выходе трансформатора необходимо менять количество витков одной из обмоток. Благодаря этому обмотка, которая будет задействована в переключении, производится с ответвлениями.

Несмотря на простоту процесса, существуют и некоторые трудности. При переключении с одного ответвления на другое ни в коем случае нельзя разрывать цепь тока.

Одновременно с этим требованием запрещается, чтобы контакты переключателя замкнули два соседних ответвления, иначе короткого замыкания этой части обмотки не избежать.

Существует два способа для удовлетворения этих условий: переключение ответвлений обмоток после отключения от сети всех его обмоток и во время работы, при нагрузке.

Основные понятия о пбв трансформатора

ПБВ трансформатора имеет очень простую расшифровку, которая заключается в первых буквах слов — «переключение без возбуждения». Это означает, что все переключения необходимо проводить у трансформатора, который отсоединён от источника питания.

Но также широко известно другое название устройства пбв трансформатора — анцапфа. Анцапфа (переключатель) — это устройство, с помощью которого число витков обмотки допустимо изменить для регулирования выходного напряжения.

Переключатель предназначен для того, чтобы изменить коэффициент трансформации в пределах 5%, меняя задействованную в работе численность витков обмотки высокого напряжения.
