Электротехническая сталь для трансформаторов: состав и свойства

Магнитопроводы трансформаторов

Рекомендации по сборке и намотке

При сборке трансформатора своими руками пластины сердечника собираются «вперекрышку». Магнитопровод стягивается обоймой или шпилечными гайками. Для того чтобы не нарушить изоляцию, шпильки закрываются диэлектриком. Стягивать «железо» нужно с усилием: если его окажется недостаточно при работе устройства возникнет гул.

Проводники наматываются на катушку плотно и равномерно, каждый последующий ряд изолируется от предыдущего тонкой бумагой или лавсановой плёнкой. Последний ряд обматывается киперной лентой или лакотканью. Если в процессе намотки выполняется отвод, то провод разрывается, а на место разрыва впаивается отвод. Это место тщательно изолируется. Закрепляются концы обмоток с помощью ниток, которыми привязываются провода к поверхности сердечника.

При этом существует хитрость: после первичной обмотки не следует наматывать всю вторичную обмотку сразу. Намотав 10—20 витков, нужно измерить величину напряжения на её концах.

Исходные данные

Исходными данными, на основе которых производится расчет трансформатора, в обязательном порядке являются:

  • Напряжение сети;
  • Напряжение и количество вторичных обмоток;
  • Токи потребления нагрузок.

Для полного и точного расчета понижающего трансформатора необходимо учитывать температурный режим, допускаемые отклонения напряжения первичной обмотки и еще некоторые факторы, однако практика показывает, что трансформаторы, изготовленные по данным упрощенного расчета, имеют достаточно хорошие параметры. Далее будет рассказано, как рассчитать трансформатор, не прибегая к сложным и громоздким вычислениям.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.
Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

  • Коррозия и наличие ржавчины на сердечнике;
  • Перегрев и нарушение изоляции;
  • Межвитковое короткое замыкание;
  • Деформация корпуса, обмоток и сердечника
  • Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Конструкция и принцип работы

Изолированные обмотки из проволоки или ленты — незаменимые элементы практически любого устройства преобразования напряжения. Они расположены на магнитной цепи, представленной сердечником из ферромагнитного материала. Связь между катушками осуществляется с помощью магнитного потока. В случае работы с токами высокой частоты (100 и более кГц) ядро ​​отсутствует.


Принцип работы трансформатора

В принципе, трансформатор сочетает в себе основные постулаты электромагнетизма и электромагнитной индукции. Это можно рассмотреть на примере простейшего устройства с двумя катушками и стальным сердечником. Подача переменного напряжения на первичную обмотку приводит к появлению магнитного потока в магнитопроводе, после чего во вторичной и первичной обмотках возникает ЭДС индукции, при подключении нагрузки к вторичной обмотке будет течь ток . Частота напряжения на выходе остается неизменной, а ее величина зависит от соотношения витков катушек.

Есть повышающие и понижающие трансформаторы, для его определения нужно узнать коэффициент трансформации, с его помощью можно узнать, какой трансформатор. Если коэффициент меньше 1, трансформатор является повышающимся (это также можно определить по значениям, если во вторичной обмотке больше, чем в первичной, то такое увеличение) и наоборот, если K> 1, затем понижающий (если в первичной обмотке меньше витков, чем во вторичной).

где это находится:

  • U1 и U2 — напряжение в первичной и вторичной обмотках,
  • N1 и N2: количество витков в первичной и вторичной обмотках,
  • I1 и I2 — ток в первичной и вторичной обмотках.

Конструкция силового трансформатора:

Порядок расчета

Расчет силового трансформатора начинается с определения габаритной мощности. Для начала определяется суммарная полная мощность всех вторичных обмоток:

Как рассчитать мощность трансформатора, если неизвестны мощности обмоток? Узнать ее поможет известная из курса физики формула:

Габаритная мощность трансформатора находится из полной с учетом КПД, который различается для устройств разной мощности. Опытным путем установлены следующие ориентировочные значения КПД:

  • До 50 Вт – 0.6 (60%);
  • От 50 до 100 Вт – 0.7 (70%);
  • От 100 до 150 Вт – 0.8 (80%).

Более мощный трансформатор будет иметь КПД 0.85.

Таким образом, расчет габаритной мощности выглядит таким образом:

Рг = КПД∙Рс, где Рс – полная мощность.

На основе габаритной мощности трансформатора можно определить площадь поперечного сечения магнитопровода:

Согласно данной формуле, искомая площадь сечения получается в квадратных сантиметрах. По полученным данным подбирают сердечник с близким или несколько большим значением сечения. Используя разборные сердечники из Ш и П образных пластин, можно в некоторых пределах изменять толщину набора, добавляя или убирая по несколько пластин.

Как определить мощность неизвестного трансформатора? Нужно возвести в квадрат площадь сердечника, выраженную в квадратных сантиметрах.

После выбора магнитопровода, рассчитываем намоточные данные. Имея в наличии магнитопровод и зная площадь его сечения, можно выполнить расчет обмоток трансформатора (количества витков в обмотках). Принято за основу расчета брать количество витков, которые приходятся на 1 В напряжения, поскольку данное число одинаково для всех обмоток и зависит от характеристик магнитопровода и частоты напряжения питающей сети. Полная формула, которая учитывает частоту сети, магнитную индукцию в сердечнике, имеет большую сложность и в расчетах практически никогда не применяется. Вместо этого используют упрощенный вариант, который учитывает лишь материал и конструкцию сердечника:

N=k/S, где k – коэффициент из следующего перечня:

  • Ш и П образные пластины магнитопровода – k = 60;
  • Ленточный сердечник – k = 50;
  • Тороидальный магнитопровод – k = 40.

Как видно, при использовании тороидального сердечника количество витков будет минимальным.

Зная количество витков на вольт, легко определить намоточные данные обмоток на любое напряжение:

Для первичной обмотки это будет:

Если рассчитывается трансформатор стержневого типа, то обычно обмотки делят пополам и наматывают их на обоих стержнях равномерно. Части одинаковых обмоток затем соединяют последовательно.

Не менее важным этапом расчета трансформатора является определение сечения проводников обмотки. Здесь за основу берется такое значение тока в проводах, которое вызывает их минимальный нагрев. Чем выше сечение провода, тем меньше плотность тока через единицу сечения и, соответственно, меньше нагрев. Но чрезмерное увеличение сечения обмоточных проводов приводит к увеличению массы трансформатора, завышению стоимости, а также вероятности того, что обмотки просто не поместятся в окнах магнитопровода.

Принято считать оптимальным плотность тока в обмотках 4-7 А на 1 мм2. Меньшее значение плотности используется для расчета сечения проводов первичной обмотки или любой другой, которая находится ближе к сердечнику магнитопровода. У данных обмоток наихудшие условия охлаждения.

Чтобы не оперировать плотностями тока и сложными формулами перевода площади сечения в диаметр, можно посчитать диаметр, используя их упрощенный вариант:

  • d = 0.7∙√I – для проводников первичной обмотки;
  • d = 0.6∙√I – для проводников вторичных обмоток.

Для обмоток используется изолированный обмоточный провод по сечению, наиболее близкому к расчетному, но не меньше его.

Для измерения диаметра неизвестного провода необходим микрометр. Приблизительно определить диаметр можно, намотав на карандаш десять витков и измерив длину намотки.

Чтобы определить, поместятся ли обмотки в окнах магнитопровода, подсчитайте коэффициент заполнения окна:

K=0.008∙(d12 ∙w1+ d22 ∙w2+ d32 ∙w3+…)/Sокна.

Если получившееся значение больше 0.3, то обмотки не поместятся, а перемотка наполовину готового устройства к хорошему результату не приведет. Выходов несколько:

  • Использовать магнитопровод с большим сечением;
  • Увеличить плотность тока в обмотках (не более 5%);
  • Понизить число витков во всех обмотках одновременно (также не более 5%).

Уменьшение количества витков приведет к появлению повышенного тока холостого хода и потерям в трансформаторе, которые буду выражены в повышении его температуры. Поэтому использование последних двух способов можно рекомендовать исключительно как крайнюю меру.

Шихтовка магнитопровода трансформатора

Шихтовка магнитопровода трансформатора — это процесс сборки магнитопровода из отдельных листов стального железа. Магнитопровод является ключевым элементом трансформатора, который обеспечивает перенос магнитного потока и создание магнитного поля.

Процесс шихтовки состоит из следующих этапов:

  1. Подготовка материала. Листы стального железа выбираются с определенными характеристиками, такими как магнитная проницаемость и электрическое сопротивление. Это позволяет максимально эффективно использовать магнитопровод и снизить потери энергии.
  2. Разрезание листов. Листы стального железа разрезаются на отдельные полоски с определенной шириной. Это позволяет легче собирать магнитопровод и придает ему необходимую гибкость.
  3. Шихтовка. Полоски стального железа укладываются друг на друга в слоях, образуя магнитопровод. При этом каждый слой сдвигается по отношению к предыдущему на определенное расстояние, чтобы избежать образования замкнутых контуров, которые могут привести к потерям в энергии.
  4. Упрессовка. После того, как все слои уложены, магнитопровод упрессовывается, чтобы обеспечить его прочность и минимизировать потери вибрации.

Правильная шихтовка магнитопровода трансформатора позволяет улучшить его эффективность, снизить потери энергии и повысить надежность работы трансформатора

Поэтому этому процессу уделяется особое внимание при производстве трансформаторов

Итак, шихтовка магнитопровода трансформатора является важным этапом его сборки, влияющим на его эффективность и надежность работы. Правильно уложенные и упрессованные слои стального железа обеспечивают оптимальное распределение магнитного потока и минимизируют потери вибрации. Это, в свою очередь, позволяет получить трансформатор с высокой эффективностью и долгим сроком службы.

Ремонт переключателя

Ремонт переключателя заключается в устранении дефектов контактных соединений, изолирующих трубок цилиндров и уплотняющих устройств. Контакты зачищают, промывают ацетоном и трансформаторным маслом. Обгоревшие и оплавленные контакты опиливают напильником. Разрушенные и выгоревшие контакты заменяют новыми. Небольшие повреждения изоляции трубки или цилиндра восстанавливают двумя слоями бакелитового лака. Ослабленные места присоединения отводов обмоток запаивают припоем ПОС-30.

Отремонтированный переключатель собирают, протирают ветошью место установки, осматривают сальниковое уплотнение, ставят на место рукоятку переключателя и затягивают шпильки. Качество работы переключателя проверяют переключением его положений. Переключения должны быть четкими, а фиксирующие шпильки во всех положениях должны полностью входить в свои гнезда.

Проверка работы переключающего устройства для регулирования напряжения под нагрузкой состоит в определении правильности последовательной работы подвижных контактов а и б переключателя и контакторов К1 и К2. Нарушение последовательности работы этих элементов переключающего устройства может привести к серьезным повреждениям трансформатора и аварии в электрической сети.

Последовательность разборки трансформатора для проведения ремонтных работ

Проведение работ выполняется в строгой последовательности, которая формируется в зависимости от объема работы, степени повреждения, и сетевого графика. Чаще всего в план ремонта входят следующие пункты:

  • Начальный этап, который выключает в себя подготовку к ремонту.
  • Осмотр, дефектация и проведение испытаний при необходимости.
  • Перенос трансформатора на специализированную площадку.
  • Полная или частичная разборка трансформатора. Чаще всего проводится в следующей последовательности: отключение, отсоединение шин, кабелей, демонтаж системы охлаждения с последующим вскрытием трансформатора.
  • Удаление масла.
  • Нагревание трансформатора.
  • Проведение работ и дальнейшие испытания основных частей-шин, крышек, активной части.
  • Сборка.
  • Ввод масла.
  • Удаление трансформатора с площадки и его дальнейший монтаж на фундаменте.

Сборка трансформатора

Сборку трансформатора без расширителя, вводы которого расположены на стенках бака, начинают с опускания активной части в бак, затем устанавливают вводы, присоединяют отводы от обмоток к ним и переключателю и устанавливают крышку бака. Крышки трансформаторов небольшой мощности устанавливают на подъемных шпильках активной части, комплектуют необходимыми деталями, а в более мощных — в собранном виде устанавливают отдельно. Во время сборки следят за правильностью установки уплотняющих прокладок и затяжкой крепежных гаек. Длину подъемных шпилек регулируют так, чтобы выемная часть магнитопровода и крышка правильно располагались на своих местах. Предварительно определяют необходимую длину подъемных шпилек деревянной рейкой. Длину шпилек регулируют перемещением гайки.

Активную часть трансформатора с помощью подъемных устройств опускают в бак с уплотняющей прокладкой из маслостойкой листовой резины (рис. 126).


Рис. 126. Стык прокладки (а) и способы установки прокладки (и) при герметизации бака маслостойкой резиновой прокладкой:

1 — стенка бака; 2 — ограничитель; 3 — крышка бака; 4 — прокладка; 5 — рама бака.

На крышке бака устанавливают кронштейны для крепления на них расширителя с маслоуказателем, предохранительную трубу, привод переключателя, газовое реле и пробивной предохранитель.

Трансформатор заливают сухим трансформаторным маслом до требуемого уровня по маслоуказателю расширителя, проверяют герметичность арматуры и деталей, а также отсутствие течи масла из соединений и швов.

  • Устройство силовых трансформаторов
  • Требования к помещениям для силовых трансформаторов. Обслуживание трансформаторов
  • Испытание, наладка и включение силовых трансформаторов

Отличительные особенности изотропной и анизатропной сталей

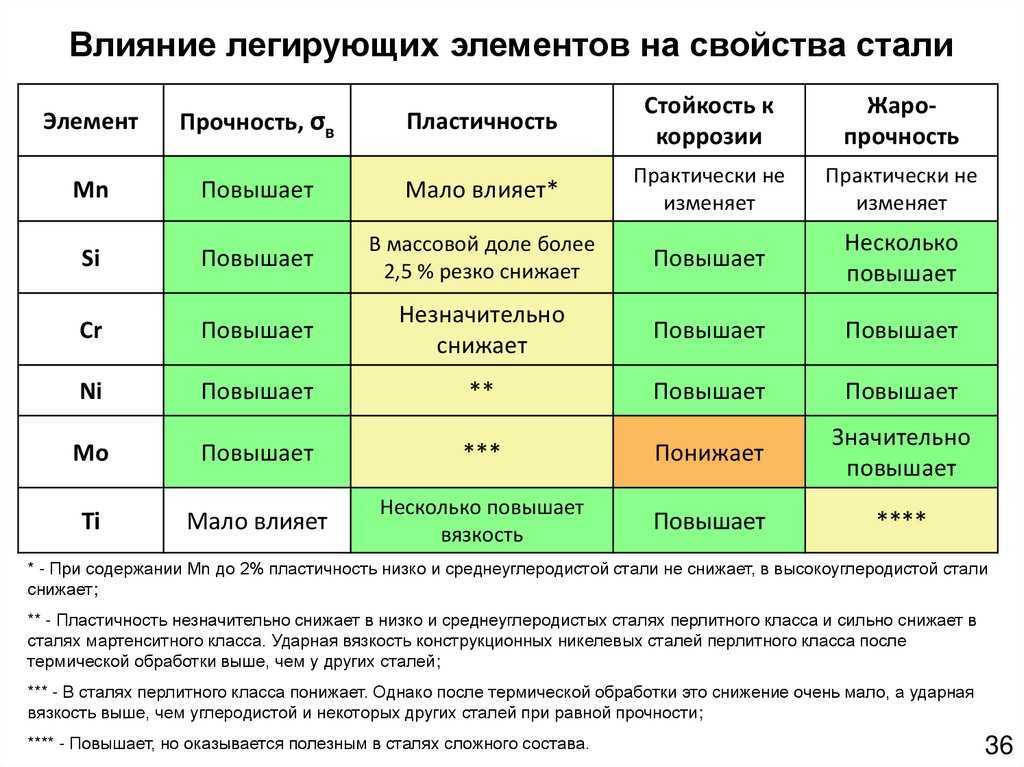

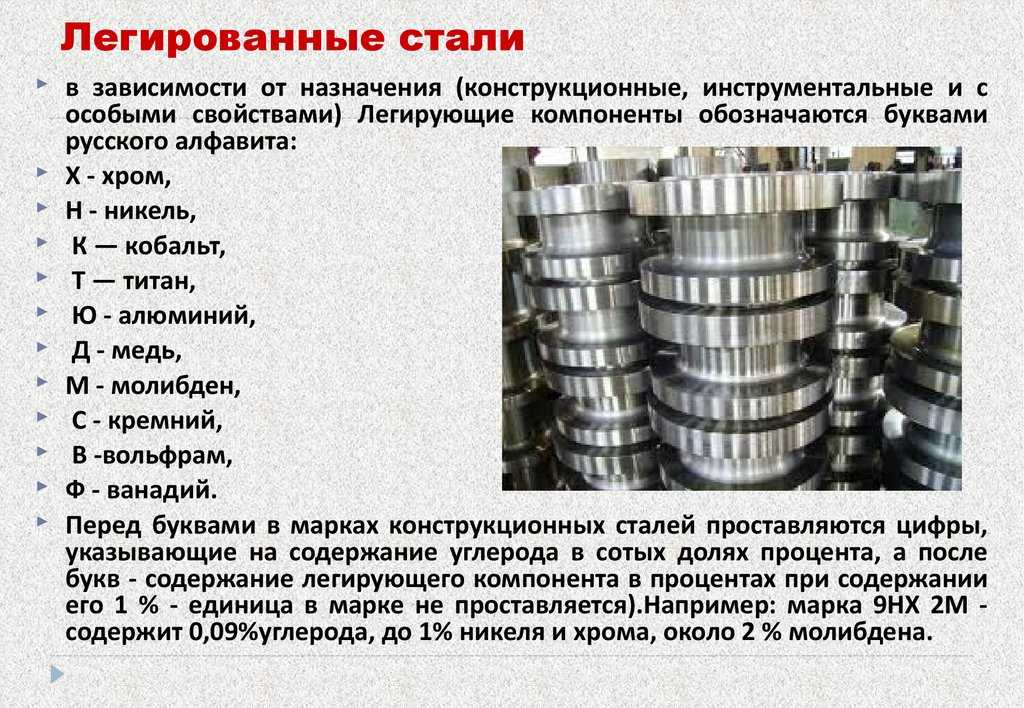

Основываясь на вышесказанном, стоит отметить, что характеристики самого легированного соединения двухвалентного железа слишком напрямую зависят от процентного содержания кремния в структуре сплава.

Второй фактор — это прямая внутренняя структура, формирование которой происходит в процессе производства

Важно отметить, что как холоднокатаные, так и горячекатаные стали имеют разный размер ячеек. Для тех металлов, которые имеют крупную кристаллическую решетку, существует высокая магнитная проницаемость, но гораздо более низкий индекс коэрцитивной силы (по сравнению с группами металлов с мелкой кристаллической решеткой)

Размер частиц варьируется за счет использования тепла и механической обработки в производственном процессе.

Учитываются следующие производственные характеристики:

  • Проведенный отжиг стали будет способствовать последующему снижению показателей внутренних напряжений в металле. Это обстоятельство приведет к тому, что количество кристаллов, образующих его структуру, будет неизменно увеличиваться;
  • В свою очередь, горячая прокатка стали не может создать достаточно устойчивую ориентацию отдельных зерен внутри самого металла, она остается хаотичной;
  • Согласно исследованиям механических характеристик этой изотропной стали, она не может создать стабильную ориентацию отдельных зерен внутри металла, поэтому остается хаотичной. В конечном итоге сталь можно охарактеризовать тем, что ее магнитные свойства не зависят от направления движения частиц.

Если попытаться использовать технологию многократной холодной прокатки стали, можно получить определенную структурированную структуру с четко выраженной пространственной ориентацией кристаллических элементов трансформаторного железа. В конечном итоге это обеспечит производство анизотропной стали, в которой ребра решетки всех кристаллов установлены непосредственно в направлении последующей прокатки. Если мы попытаемся расположить саму анизотропную сетку в строго правильном направлении, получится высокая магнитная проницаемость, при этом индекс коэрцитивной силы также снизится.

Само по себе производство этого сплава налажено в виде своеобразного листового металла, что обеспечивает ширину полосы в пределах 240-1000 мм. Кроме того, этот металл выпускается отдельными листами или рулонами, длина которых может существенно различаться — в пределах 720-2000 мм. В этом случае различается и толщина листа, которая может начинаться показателем 0,05 мм и заканчиваться значением 1,0 мм

Лист очень тонкий, и при его транспортировке принимаются все необходимые меры предосторожности. Показатели толщины позволят подобрать оптимальное значение для конкретного случая эксплуатации

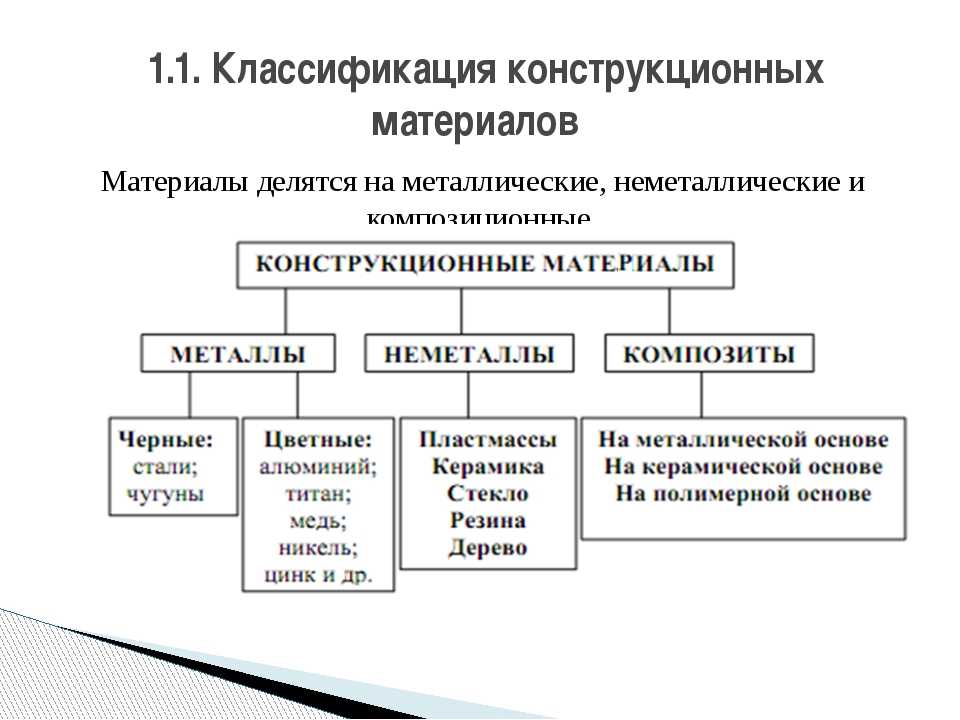

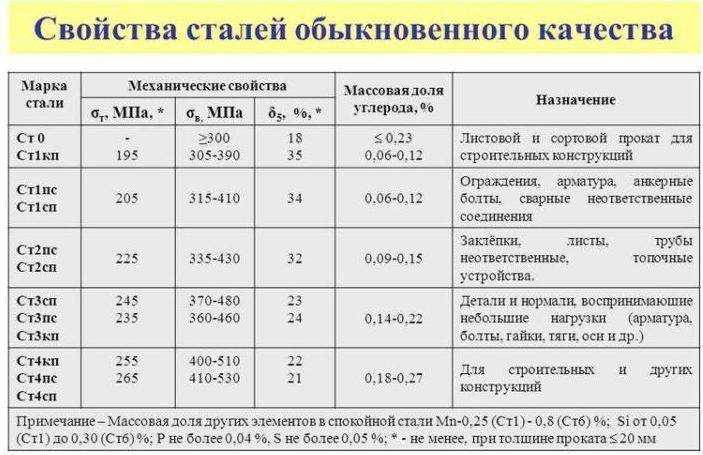

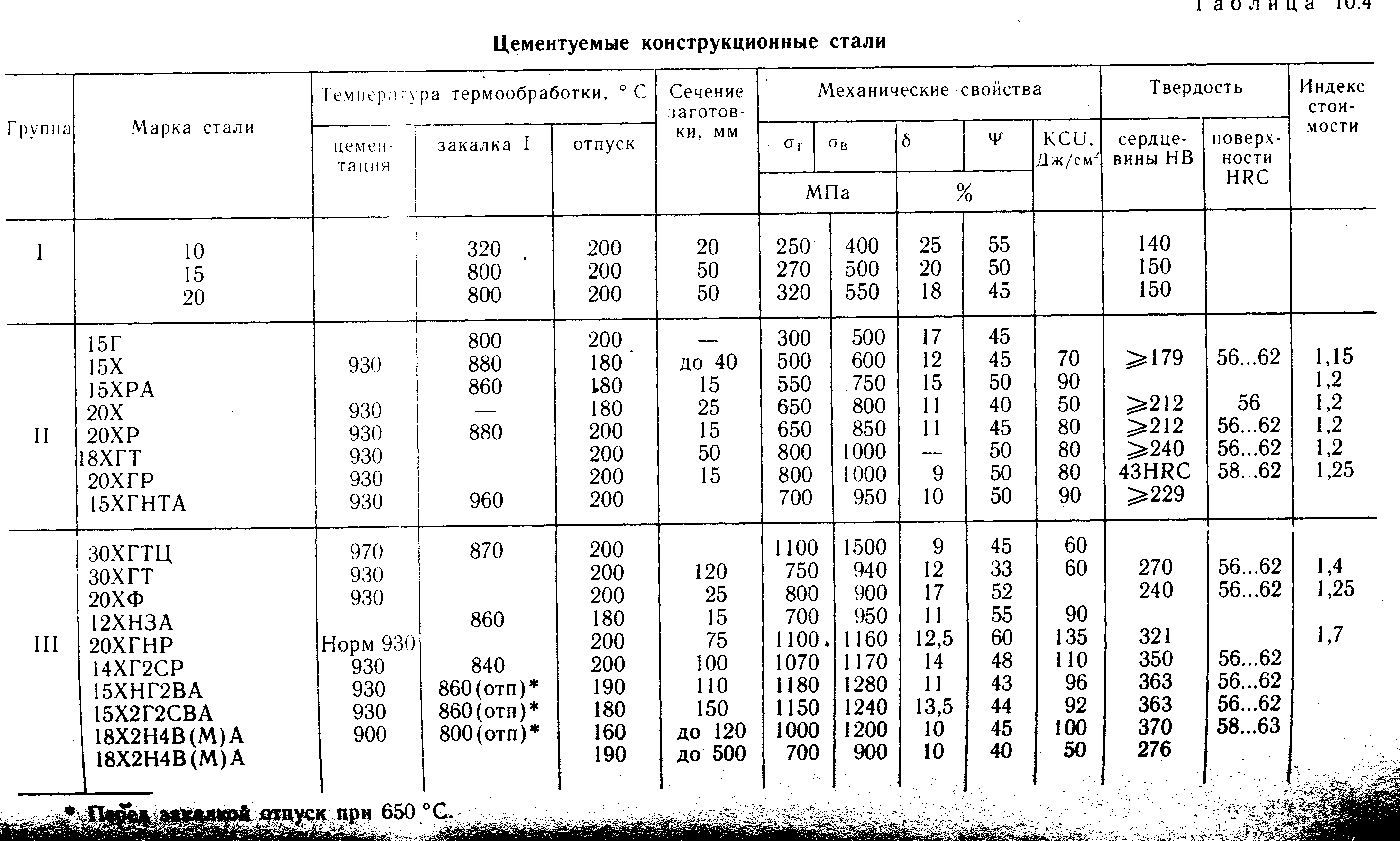

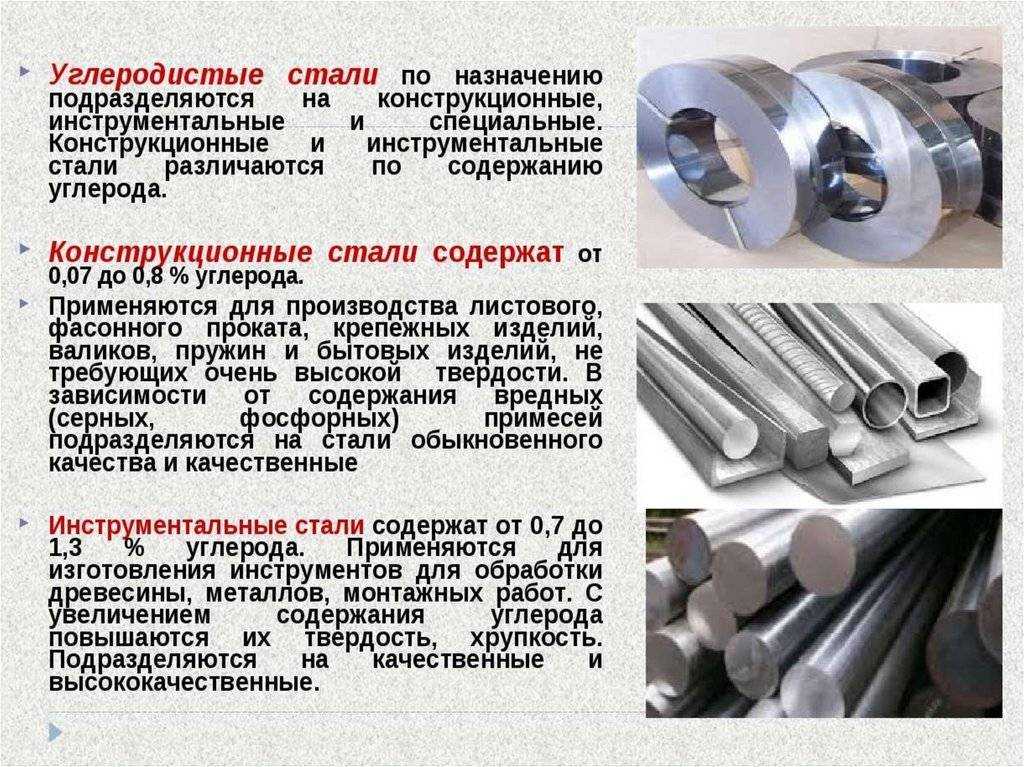

Помимо прочего, классификация всех электротехнических сталей предусматривает наличие отдельных видов: сортовой и отрезной полосы.

Пример 2. Трансформатор ТДЦ-250000/220

Из-за ослабления прессовки обмоток произошло смещение прессующих винтов с последующим замыканием их на магнитопровод (рис. 4). При этом возникли дополнительные точки заземления магнитопровода. Анализ пробы показал: основной газ — этилен (С2Н4), дополнительные — метан (СН4), ацетилен (С2Н2) и водород (Н2). Присутствие ацетилена и водорода связано с не полным металлическим контактом в зоне дефекта, что вызвало искреннее и горение дуги (график 2). Другими словами, анализ показал комбинацию двух дефектов, однако основным по прогнозу был принят дефект магнитопровода (таб. 2). Время развития дефекта составило около 1 года (график 2).

Локация частичных разрядов акустическим методом выявила проблемную зону в районе верхнего ярма между фазами «А» и «В» (рисунок 5). Сдвоенные пики на графике — это дефекты в двух разных местах.

Таблица 2. Прогноз по соотношению газов в автотрансформаторе ТДЦ-250000/220

Соотношения характерных газов C2H2/C2H4 CH4/H2 C2H4/C2H6 CO2/CO
Расчет по результатам ХАРГ 0,07 1,32 11,43 6,03
Прогноз Термический дефект (>700°С) >1 >3
Перегрев твердой изоляции (СO >0,05 %об). >0,5 +
Затронута твердая изоляция 5-13

Рисунок 4. Повреждение магнитопровода из-за ослабления прессовки обмотки

График 2. Изменений превышений газов над граничными значениями от времени в трансформаторе ТДЦТН-250000/220

Рисунок 5. Сигнал, зарегистрированный при измерении ЧР в трансформаторе акустическим методом

Разборка трансформаторов

Разборку трансформатора при капитальном ремонте производят в следующем порядке. Из расширителя сливают масло, снимают газовое реле, предохранительную трубу и расширитель; ставят заглушки на отверстия в крышке бака. С помощью грузоподъемных механизмов стропами за подъемные кольца поднимают крышку с активной частью трансформатора. Приподняв ее на 10 — 15 см, осматривают состояние и положение уплотняющей прокладки, отделяют ножом ее от рамы бака и по возможности сохраняют для повторного применения. После этого извлекают из бака активную часть участками, удобными для работ по удалению масляных шламов, промывки обмоток и сердечника струей нагретого масла и дефектации. Затем активную часть устанавливают на заранее подготовленную площадку с поддоном. Подняв активную часть трансформатора на 20 см выше уровня бака, отодвигают бак в сторону, а активную часть для удобства осмотра и ремонта устанавливают на прочный помост. Обмотки очищают от грязи и промывают струей нагретого до 35 — 40 °С трансформаторного масла.

Если у трансформатора вводы расположены на стенках бака, то вначале снимают крышку, сливают масло из бака на 10 см ниже изоляторов ввода и, отсоединив вводы, снимают изоляторы, а затем вынимают активную часть из бака.

Разборку, осмотр и ремонт трансформатора проводят в сухом закрытом и приспособленном для производства этих работ помещении.

После выемки активной части проверяют состояние магнитопровода — плотность сборки и качество шихтовки, прочность креплений ярмовых балок, состояние изоляционных гильз, шайб и прокладок, степень затяжки гаек, шпилек, стяжных болтов, состояние заземления

Обращают особое внимание на состояние обмоток — расклиновку на стержнях магнитопрово-да и прочность посадки обмоток, отсутствие следов повреждений, состояние изоляционных деталей, прочность соединений выводов, демпферов

В период капитального ремонта трансформатора помимо перечисленных работ при необходимости расшихтовывают ярмо магнитопровода с распрессовкой железа и снятием катушек обмоток.

Собираем трансформатор в домашних условиях

Бывают в жизни ситуации, когда нужен трансформатор на конкретный случай. Например, в вашем любимом ресивере сгорела сеть tr-r, но заменить нечем и нет возможности получить такой.

Но есть множество других старых технических попыток, которые неактивны, поэтому вы можете попробовать использовать их в качестве доноров или можете переделать их самостоятельно для определенных параметров.

Далее мы расскажем, как сделать трансформатор своими руками в домашних условиях, предоставив все необходимые формулы расчета и инструкции по сборке.

Расчетная часть

Итак, приступим. Небольшое отступление, чтобы обновить вас. Трансформатор — это преобразователь одного вида энергии в другой и наоборот.

Обычно он состоит из двух электрических катушек (первичной и вторичной) и сердечника из листового железа.

Первичная обмотка индуцирует магнитный поток в магнитной цепи, который, в свою очередь, индуцирует электрический ток во второй катушке, как показано на схеме ниже.

Мощность транса зависит от размеров утюга, поэтому при проектировании и сборке отталкивает его доступность для сердечника. Любой расчет обмоток начинается с расчета полной мощности трансформатора.

Поэтому, чтобы сделать трансформатор из подручных средств, необходимо сначала найти мощность вторичной цепи. Если катушка вторичного напряжения не одна, их необходимо сложить.

Формула расчета будет выглядеть так:

P2 = U2 * I2

Где:

  • U2 — напряжение на вторичной обмотке;
  • I2 — ток вторичной обмотки.

Получив значение, необходимо рассчитать первичную обмотку с учетом трансформационных потерь, принимаем КПД 80%.

P1 = P2 / 0,8 = 1,25 * P2

Жила выбирается по величине мощности P1, ее площади поперечного сечения S.

S = √P1

Где:

  • S в сантиметрах;
  • P1 в ваттах.

Теперь мы можем узнать эффективный коэффициент передачи и преобразования энергии:

ш ‘= 50 / с

Где:

  • 50 — частота сети;
  • S — железная секция.

Эта формула имеет приблизительное значение результата классического решения, но вполне подходит для самодельной сборки и простоты решения. Найдя решение, можно приступить к подсчету количества витков, что можно сделать по формуле:

w1 = w ‘* U1

w2 = w ‘* U2

w3 = w ‘* U3

Поскольку наш расчет упрощен и возможно небольшое падение напряжения под нагрузкой, увеличьте количество витков на 10% от расчетного результата. Далее необходимо правильно определить ток наших обмоток, исходя из первичной обмотки:

I1 = P1 / U1

Диаметр нашей проволоки определяем по формуле:

d = 0,8 * I

По таблице 1 подбираем провод с желаемым сечением. Если подходящего значения нет, необходимо округлить до диаметра стола.

Если расчетного диаметра нет в таблице или получилось излишнее заполнение окна, можно взять несколько ниток меньшего сечения и получить в сумме необходимую сумму.

s = w * d² * 0,8

Этот расчет выполняется для всех обмоток, первичной и вторичной, после чего необходимо просуммировать площади катушек и провести сравнение с площадью окна магнитопровода. Главное окно должно быть больше площади поперечного сечения катушек.
