Трансформатор 220 на 12 вольт: назначение, принцип действия, рекомендации по изготовлению

Как сделать дома трансформатор своими руками?

Что такое понижающий трансформатор?

Итак, трансформатором называется электрический прибор, занимающийся преобразованием электрической энергии, а именно — изменением напряжения. Если выходное, то есть измененное, напряжение получается меньше входного, трансформатор называют понижающим. Если наоборот, в результате преобразование напряжение увеличивается, то трансформатор называют повышающим.

Понижающий трансформатор 220/12

Для чего нужен понижающий трансформатор в быту? Низковольтным электричеством питаются ноутбуки и мобильные телефоны, но они всегда продаются вместе с трансформаторами, именуемыми в обиходе «блоками питания». Иное дело — низковольтное освещение, в котором используются галогенные или ультрасовременные светодиодные светильники.

Обзавестись таковым хотят сегодня очень многие — из-за целого ряда преимуществ:

  • отсутствует опасность поражения электротоком и возникновения пожара (особенно желательно оборудовать таким освещением ванные комнаты и другие помещения с повышенной влажностью);
  • по сравнению с традиционными низковольтные светильники являются намного более экономичными: к примеру, светодиоды при той же светимости потребляют энергии в 15 раз меньше, чем лампа накаливания на 220 В;
  • служат низковольтные светильники гораздо дольше аналогов на 220 В: производители светодиодов обещают 50 тыс. часов работы и при этом на 3 года даже дают гарантию.

Чтобы подключить такую систему освещения, трансформатор приходится приобретать отдельно. Но в самом простом исполнении его можно сделать и самостоятельно.

Как сделать трансформатор своими руками?

Если вам необходимо самостоятельно соорудить этот аппарат, тогда следует ответить на вопросы:

Для чего необходимо устройство: для повышения или понижения тока?

Какое напряжение будет через него проходить?

На какой частоте будет работать ваш аппарат?

Какую мощность он должен иметь после изготовления?

После того как вы ответите на эти вопросы можно приступать к покупке необходимых материалов. Все материалы для того чтобы сделать трансформатор своими руками можно найти в магазине. В магазине вам необходимо приобрести ленточную изоляцию, сердечник (при необходимости снять его можно из старого телевизора), провода, которые имеют эмалевую изоляцию. Ленточная изоляция трансформатора должна иметь высокое качество.

Трансформатор своими руками также необходимо наматывать. Для его намотки вам потребуется соорудить простой станок. Для его изготовления вам может потребоваться доска шириною 10 см и длиною 40 см. На нее нужно прикрепить с помощью шурупов два бруска 50 на 50 мм. Расстояние между ними обязательно должно составлять не меньше 30 см. Потом просверлите небольшие отверстия с диаметром в 8 мм. В эти отверстия необходимо будет вставить пруты, на которые будет надета катушка трансформатора.

С одной стороны, вам необходимо нарезать небольшую резьбу. После того как вы закрутите шайбу у вас будет готова его ручка. Размер намоточного станка может быть любым. В первую очередь все зависит от размеров сердечника. Если сердечник имеет форму кольца, тогда его намотку следует выполнять вручную.

Трансформатор своими руками может иметь разное количество витков. Необходимое количество витков вы рассчитаете исходя из его мощности. Например, если вам необходимо устройство от 12 до 220 В, тогда мощность аппарата будет составлять от 90 до 150 Вт. Магнитопровод должен иметь О – образную форму. Взять его можно из старого телевизора. Сечение необходимо определить с помощью формулы.

На следующем этапе вам потребуется определить количество витков на 1 В, которое в данном случае равно 50 Гц, деленное на 10. Первичная и вторичная обмотка рассчитывается с помощью формулы:

W1= 12 Х 5 = 60 и W2= 220 Х 5=1100.

Определить в них токи можно с помощью:

I1 = 150:12=12,5 А и I2=150:220=0,7 А.

Вот так рассчитываются все параметры будущего трансформатора. Инструкция трансформатора содержит в себе эти формулы для расчета.

Функциональность споттеров серийных моделей

Споттеры, выпускаемые серийно в производственных условиях, обладают целым рядом востребованных функций. Среди них:

  • возможность приваривания ремонтных шайб;
  • приваривание металлического электрода с последующим вытягиванием металла детали;
  • использование аппарата в комплекте с электродами из графита, которые дают возможность выполнять осадку металла (нагрев и последующее охлаждение);
  • простота в техническом обслуживании, удобство в эксплуатации;
  • два режима для выполнения сварочных работ – постоянное включение (при таком режиме используется углеродный электрод) и кратковременное включение, которое можно регулировать по времени (такой режим применяется для приварки ремонтных шайб или металлического электрода);
  • оснащенность системой принудительного охлаждения (в конструкции аппарата также предусмотрен термостат, в функции которого входит отключение споттера при его перегреве, а также его включение при охлаждении до требуемой температуры).

Одна из вариаций заводских споттеров и сопутствующих приспособлений различного назначения

Изготовление каркаса катушки трансформатора своими руками

Важны углы на деталях, и точность в размерах, что повлияет на сборку простого трансформатора.

На щечках отводим места для крепления выводных контактов обмоток, сверлим отверстия по расчетам. Когда каркас собран, то теперь скругляем острые грани, к которым будет прикасаться провод обмотки. Используем для этой цели надфиль. Провода не должны резко перегибаться, так как эмаль изоляции потрескается. Теперь проверим, вставляется ли в окно каркаса пластина. Она не должна болтаться, или туго входить. Каркас ставим на специальный станок или готовимся мотать трансформатор вручную. Толстые провода всегда мотаются руками.

Принцип работы с 220 на 12 В

Самый простой трансформатор состоит из двух катушек провода с различным числом витков. Одна катушка — она называется первичной — подключается к источнику переменного тока, в роли которого обычно выступает бытовая электросеть.

Как известно, проводник, по которому протекает переменный ток, становится генератором электромагнитного поля, а если он еще и смотан в катушку, то поле получается более плотным. При этом поскольку ток является переменным, то и электромагнитное поле получается таким же.

Далее в строгом соответствии с законом электромагнитной индукции генерируемое первичной катушкой переменное электромагнитное поле наводит во вторичной катушке ЭДС

Важно понимать, что ЭДС появляется именно при изменении количества или интенсивности силовых линий, пронизывающих проводник

Принцип работы преобразователя напряжения

То есть, либо поле должно быть постоянно изменяющимся (такое поле и называют переменным), либо проводник должен в нем двигаться (именно это происходит в электрогенераторах). Отсюда вывод: если первичную катушку подключить к источнику постоянного тока, трансформатор функционировать не будет.

Чтобы первичная катушка имела высокую индуктивность, а также для сосредоточения магнитного потока внутри катушек, их наматывают на сердечник из ферромагнитной стали.

При отсутствии такого сердечника подключенный к бытовой сети трансформатор не только не будет функционировать, но и попросту сгорит.

То, как изменится напряжение на выходе трансформатора, зависит от соотношения числа витков в катушках. Если во вторичной катушке их меньше, напряжение окажется пониженным, при этом оно будет во столько же раз меньше входного напряжения, во сколько число витков во вторичной катушке меньше, чем в первичной. То есть, к примеру, если первичная катушка состоит из 2 тыс. витков, а вторичная — из 1 тыс. витков, и при этом на первичную катушку подается напряжение в 220 В, то во вторичной появится ЭДС в 110 В.

Преобразователь напряжения

Соответственно, чтобы преобразовать напряжение с 220 В до 12 В, число витков во вторичной катушке должно быть в 220/12 = 18,3 раза меньше, чем в первичной.

Поскольку мощность от одной катушки другой передается почти в полном объеме (доля потерь зависит от КПД трансформатора), а мощность представляет собой произведение напряжения на силу тока (W = U*I), то с силой тока в катушках наблюдается противоположная картина: во сколько раз уменьшится напряжение во вторичной катушке, во столько же раз сила тока в ней будет больше, чем в первичной.

Следовательно, вторичную катушку в понижающем трансформаторе нужно мотать более толстым проводом, чем первичную.

Выходной трансформатор на 3,6 ком

Подходит для однотактников на тех же лампах (6С4С, ГУ50 и пр.)
Первичка — 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в
каждом слое 120 витков. R акт — 108 ом.
Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка.
Две секции по четыре параллельных слоя. Всего восемь параллельных
слоёв.
R акт вторички — 0,7 ома. Приведённое — 280 ом.
КПД — 89%.
И ещё один выходной трансформатор для однотактника.
Кто-то скажет 2400 витков — мало. Согласен. Но ведь и сопротивление
первички надо бы удерживать хотя бы в пределах 100 ом.
Вот ещё один вариант — компромиссный.
Первичка — 3120 витков провода ПЭТВ-2 0,315 мм. Три секции (6+12+6
слоёв по 130 витков в слое). R акт — 182,5 ома.
Вторичка — 113 витков ПЭТВ-2 0,41 мм, отвод от 80-го витка для
4-хомной нагрузки.
Две секции по шесть параллельных слоёв. Всего — двенадцать
параллельных вторичек.
R акт вторички — 0,33 ома. Приведённое — 250 ом.
Приведённое к аноду сопротивление первички — 6,53 ком.
КПД = 93,4%.
Такой транс работал у меня с УО186 (Ri = 1,1 ком).

Точечная сварка из микроволновки

Простейший точечный самодельный сварочный аппарат можно собрать с минимальным количеством материалов, используя старую рабочую микроволновку, с которой потребуется снять трансформатор с мощностью от 1 кВт. Одного такого элемента будет достаточно, чтобы варить точками металл толщиной до 1 мм. Для увеличения мощности можно использовать два трансформатора.

В микроволновке основную работу выполняет магнетрон, для которого требуется мощность около 4000 вольт. Трансформатор для этого работает не на понижения, а на повышение напряжения. На выходе такой элемент дает до 2000 В.

С такого элемента микроволновки нужно взять сердечник (магнитопровод) и первичную обмотку (намотан толстый провод с меньшим количеством витков). ВО (вторичная обмотка) при этом срезается или срубается с использованием стамески. С середины сердечника медную проволоку можно выбить или высверлить.

Важно не повредить при этих манипуляциях первичную обмотку (ПО) и сам сердечник!

После такой работы должен остаться магнитопровод с намотанной первичной обмоткой.

Когда все подготовлено, делают новую вторичную обмотку. Чтобы обеспечить большую силу тока, потребуется очень толстый кабель с сечением в 100 мм². Также может подойти многожильный провод.

Обычно такие кабели имеют толстую изоляцию и она может мешать намотке. Чтобы было удобно, ее можно снять, а кабель заизолировать тканевой изолентой.

Электроды изготавливают из толстого медного прута (желательно, чтобы он был не меньше диаметра провода вторичной обмотки). Если точечный сварочный аппарат будет небольшой мощности, то можно использовать жало с паяльников. Сами электроды затачивают в виде конуса.

Управление таким прибором осуществляется рычагом и выключателем. Нижний рычаг делают неподвижным, а верхний желательно сделать на пружине, для возможности сжимать и разжимать электроды. Выключатель ставят на первичную обмотку, куда подается и питание всего аппарата.

Для полноценного функционирования желательно поставить охлаждение для такого прибора. Можно использовать компьютерные вентиляторы. В противном случае потребуется постоянный контроль нагрева трансформатора и остальных элементов, а так же делать перерывы в работе для остывания.

Работу осуществляют следующим образом. Между электродами зажимают заготовку и включают ток. Поставив точку, питание отключают и перемещают деталь.

Нужно ли все это

Еще десять лет назад инверторы были практически недоступны широким массам и все сварочные работы проводили с помощью габаритных трансформаторов, чаще всего именно самодельных. Их функции позволяют варить различные конструкции с использованием стальных деталей. А многие опытные сварщики варят такими приборами цветные металлы или чугун. Тем более сегодня намного улучшилась ситуация с электродами, которые можно подобрать практически для любого материала.

Однако трансформаторы без выпрямителя работают только на переменном токе и это затрудняет работу с нержавеющей сталью или, к примеру, алюминием. Использование дополнительно выпрямителей увеличивает габариты оборудования и стесняет подвижность. И если для мастерской это не проблема, то уже высотные работы затрудняются. Но главная проблема трансформаторной сварки самодельного изготовления — это точность настройки режимов. Инверторы заводского производства в этом случае намного выигрывают.

Различные конструкции точечных сварок тоже намного упрощают работу с тонкостенными металлами и изделиями, которые можно быстро починить. Но создание действительно мощного аппарата потребует большего количества комплектующих, а они не всегда доступны (попробуйте сейчас поискать два одинаковых трансформатора от микроволновки).

Сборка инвертора в домашней мастерской будет целесообразной в том случае, если у Вас есть почти все необходимые элементы: трансформаторы, выпрямители, транзисторы и прочие. В противном случае зачем заморачиваться поисками и сборкой прибора с сомнительной мощностью и настройкой, если он сегодня стоит от 50-100 долларов? И для небольших объемов работ такого аппарата будет более чем достаточно?

Что Вы можете добавить к этому материалу? Поделитесь своим опытом по сборке самодельного сварочного оборудования, особенно схемами сборки. Как Вы считаете: насколько эффективно применение таких приборов в домашнем хозяйстве? Оставьте свои комментарии в блоке обсуждений к этой статье.

Как бесперебойник переделать в преобразователь напряжения 12/220 В

Преобразователь напряжения (инвертор) превращает постоянный 12-вольтовый ток в переменный, попутно повышая напряжение до 220 вольт. Средняя стоимость такого устройства – 60-70 долларов США. Однако даже у владельцев изношенных бесперебойников с функцией старта от батареи есть вполне реальный шанс получить работоспособный преобразователь фактически даром. Для этого нужно сделать следующее:

Вскрыть корпус ИБП.

Демонтировать аккумулятор, сняв с клемм накопителя два провода – красный (на плюс) и черный (на минус).

Демонтировать спикер – устройство звуковой сигнализации, похожее на сантиметровую шайбу.

Припаять к красному проводу предохранитель. Большинство конструкторов советуют использовать предохранители на 5 ампер.

Соединить предохранитель с контактом «входа» ИБП – гнезда, куда вставлялся кабель, соединяющий бесперебойник с розеткой.

Соединить черный провод со свободным контактом гнезда «входа».

Взять штатный кабель для подключения ИБП к розетке, срезать вилку. Подключить разъем в гнездо входа и определить цвета проводов, соответствующие красному и черному контактам.

Подсоединить провод от красного контакта к плюсу аккумулятора, а от черного – к минусу.

Внутреннее устройство ИБП Eaton 5P 1150i

Такую трансформацию допускают только бесперебойники с функцией старта от батареи. То есть ИБП должен изначально уметь включаться от аккумулятора, без подключения к розетке.

Если у ИБП есть штатная розетка – 220 вольт можно снимать с ее контактов. Если таковой розетки нет – ее заменит удлинитель, подключенный к гнезду «выхода» бесперебойника. Вилка удлинителя удаляется, после чего провода припаиваются к контактам гнезда «выхода».

Основные недостатки подобных преобразователей:

  • Рекомендуемое время работы такого инвертора – до 20 минут, поскольку ИБП не рассчитаны на длительную работу от аккумуляторов. Однако этот недостаток можно устранить, врезав в корпус ИБП компьютерный вентилятор, работающий от 12 В.
  • Отсутствие контроллера заряда аккумулятора. Пользователю придется периодически проверять напряжение на клеммах накопителя. Для устранения этого недостатка в конструкцию преобразователя можно врезать обычное автомобильное реле, припаяв красный провод за предохранителем к 87 контакту. При правильном подключении такое реле разомкнет подачу энергии при падении напряжения на аккумуляторе ниже 12 вольт.

Инопуллер (обратный молоток) для самодельного споттера

Если вы разберетесь, как сделать споттер, то изготовить для него своими руками обратный молоток не составит для вас больших проблем. Не бойтесь потерять время на работу над таким устройством, потому что заводские модели инопуллеров стоят достаточно дорого.

В качестве основы для изготовления такого приспособления можно взять монтажный пистолет. От него отрезается та часть, в которую вставляется баллон с монтажной пеной или герметиком. На освободившуюся после этого крышку необходимо приварить три прутка диаметром 6–10 мм, которые будут выступать в качестве стоек. На свободные концы стоек приваривается кольцо, выполненное из прутка с таким же сечением. Диаметр кольца, которое после монтажа необходимо обмотать несколькими слоями изоляционной ленты, что исключит его приваривание к выравниваемой поверхности, должен составлять примерно 100 мм.

У штока монтажного пистолета также необходимо обрезать его изогнутую часть и упор. Вместо отрезанного упора приваривается крепление, к которому будет подсоединяться кабель, идущий от стоппера. В качестве такого крепления можно использовать болт с резьбой М10 и две гайки. Обрезанную часть штока необходимо заточить, придав ему конусную форму с диаметром концевой части 3 мм. Чтобы изготовить такое нехитрое приспособление, вам потребуется около часа (или меньше, если вы предварительно ознакомитесь с видео данного процесса).

Инопуллер для споттера из монтажного пистолета

Кроме самого споттера, для работы вам понадобятся специальные шайбы. Они привариваются с помощью этого аппарата к выправляемой поверхности по технологии точечной сварки. Изготовить такие шайбы и другие приспособления для работы также можно своими руками.

Точечная сварка из аккумулятора

В интернете встречается информация о том, как сделать точечную сварку своими руками, используя обычный автомобильный аккумулятор на 12 В. Выполнять с ее помощью можно соединение небольших деталей, которые обычно соединяются пайкой. Но во многих случаях сварка дает лучший результат по прочности и более удобна для соединения разнородных металлов.

Точечная сварка своими руками из аккумулятора — конструкция несложная и может быть сделана в гараже на протяжении нескольких часов, при наличии всех частей и инструментов, естественно. Для ее монтажа не требуется каких- то особых приспособлений или сложного оборудования.

Существует три разновидности сварки при помощи аккумулятора. Первый, самый простой, можно сказать примитивный, требует только наличия аккумулятора и двух медных проводов, оголенные концы которых и выступают электродами. Как правило, используется этот способ чаще всего, но только для сваривания цветных металлов. Именно его с полным основанием можно назвать точечным.

Два других способа — угольными электродами и при помощи инвертора требуют батареи из нескольких аккумуляторов и дополнительного оборудования. Они тоже используются в бытовых и походных условиях, но покупать несколько однотипных аккумуляторов, чтобы сделать из них сварочный аппарат, довольно накладно. Для точечной сварки может подойти любой аккумулятор, который достаточно снять с автомобиля.

Простенькое приспособление для выполнения сварочных работ состоит из двух медных проводков сечения не менее 1,5 мм 2 , закрепленных в контактной колодке. Расстояние между зачищенными концами электродов 2-3 мм. Конечно, как и в любой самодельной конструкции, вариантов может быть множество, но как базовый лучше всего использовать именно этот тип конструкции. Как работает такая мини установка показано на видео :

Сварка от аккумулятора предназначена для соединения небольших деталей из тонкого листового металла, но даже при этом аккумулятор разряжается довольно интенсивно. Если вы сняли его с машины, то желательно иметь в гараже и зарядное устройство, чтобы вернуть батареи прежний заряд.

Приведенные примеры — самые простые самодельные конструкции аппаратов точечной сварки. Если у вас есть свои разработки — пишите нам на сайт. Нас и наших читателей очень интересуют реальные разработки самодеятельных конструкторов. Самые интересные схемы мы непременно опубликуем.

Самостоятельно собрать такое полезное устройство, каким является споттер, сможет практически каждый домашний мастер. Для решения этой задачи совсем не обязательно серьезно разбираться в электронике и обладать соответствующим опытом. Да и комплектующие, которые необходимы для изготовления такого устройства, найти несложно: для этого достаточно покопаться в своей мастерской, в гараже, поискать на рынке или у знакомых.

Заводской споттер. Наша задача — сделать недорогой аналог своими руками

Порядок сборки и подключение

Несмотря на то, что данный прибор кажется на первый взгляд сложным устройством, его можно собрать самостоятельно. Для этого надо выполнить такие шаги:

  1. Сначала рассчитываются характеристики и количество витков на обмотках устройства. В данном случае, напряжение первичной сети равно 220 В, а получить при помощи прибора планируется 12 В, при площади сечения в 6 квадратных сантиметров, значит составляется формула с такими расчётами: постоянная величина среднего трансформаторного железа равна 60, её следует разделить на площадь.

    Получится 10 — это показатель витков, которые приходятся на один Вольт. Полученное число умножается на 220 — это число витков первичной обмотки. Количество витков второй нужно рассчитывать по такому же принципу: полученные 10 витков умножаются на 12 В.

Сердечник можно изготовить из жестяных банок, для этого надо нарезать полоски длиной до 30 см, шириной — 2 см.

Эти заготовки обжигаются в печи на огне, после этого они остывают и с поверхности нужно счистить окалину. Покрыть лаком и наклеить с одной стороны полоски бумаги. Также необходимо приготовить провод с бумажной изоляцией, сечение — 0,3 мм. Вторичная обмотка будет выполняться проводом сечением 1 мм.

Из толстого картона выполнить основу для катушки. На неё намотать пропарафиненную бумагу и после этого можно приступать к намотке проволоки. После каждых двух рядов нужно прокладывать слой этой бумаги.

Вторичная обмотка наматывается в том же направлении, что и первая. В готовую катушку необходимо вставить железные полоски, они должны войти на половину своей длины. Этими полосками обтягивается основа, и концы соединяются внизу. Возле сердечника и каркаса оставляется небольшое расстояние.
Основание для понижающего устройства лучше сделать из обычной доски толщиной до 50 мм. Крепить детали лучше при помощи больших металлических скобок. Делать это нужно так, чтобы скобки огибали нижнюю часть сердечника.
Последним шагом концы обмоток выводятся на каркас и закрепляются с контактами.

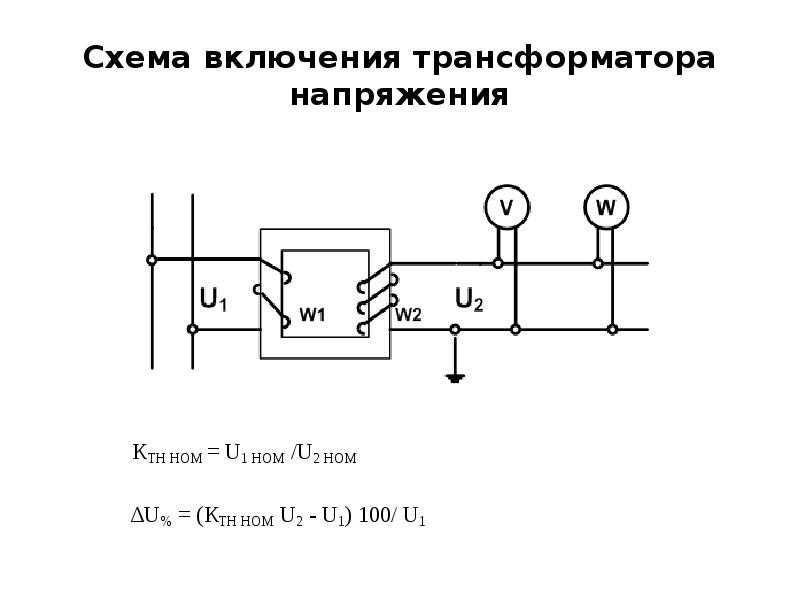

Пример схемы подключения понижающего трансформатора 220 на 12 В:

Чтобы было легче наматывать катушки (на заводах для этого используют специальное оборудование), можно использовать две деревянные стойки, закреплённые на доске, и ось из металла, продетую между отверстиями в стойках. На одном конце следует металлический прутик изогнуть в виде рукоятки.

Простые советы о том, как проверить трансформатор мультиметром на работоспособность, читайте в следующем обзоре.

Полезная и интересная информация о подключении галогенных ламп через трансформатор — тут.

Принцип работы, для чего нужен

Действие трансформатора происходит так:

  • Ток проходит по первичной катушке, которая создаёт магнитное поле.
  • Все силовые линии замыкаются возле проводников катушки. Некоторые из этих силовых линий замыкаются возле проводников другой катушки. Получается, что обе связаны между собой при помощи магнитных линий.
  • Чем дальше расположены обмотки друг от друга, тем с меньшей силой возникает между ними магнитная связь, так как меньшее количество силовых линий первой цепляется за силовые линии второй.
  • Через первую проходит переменный ток (который меняется во времени и по определённому закону), значит, магнитное поле, которое создаётся, тоже будет переменным, то есть меняться во времени и по закону.
  • Из-за изменения тока в первой в обе катушки поступает магнитный поток, который меняет величину и направление.
    Происходит индукция переменной электродвижущей силы. Об этом говорится в законе электромагнитной индукции.
  • Если концы второй соединить с приёмниками электроэнергии, то в цепочке приёмников появится ток. К первой от генератора будет поступать энергия которая равная энергии, отдаваемой в цепочку второй. Энергия передаётся посредством переменного магнитного потока.

Понижающий трансформатор необходим для преобразования электроэнергии, а именно для понижения её показателей, чтобы можно было предотвратить сгорание электротехники.

Как из бесперебойника сделать блок питания

В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:

С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.

Далее на трансформатор подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый. Эти провода будут выходом из блока питания.

Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.

На выходе из блока питания ставят диодный мост.

Потребители подключаются к контактам диодного моста.

Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.
