Как закрепить мауэрлат к газобетону, пенобетону или газосиликату без армопояса

Возможные способы крепежа

В зависимости от типа обвязочной схемы выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного ж/б пояса по всему периметру здания или размещение фиксирующих элементов непосредственно в кладку или блоки. Первый метод помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, включая усадочные. Наличие армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона свыше одного этажа, использовании тяжелых кровельных материалов, сложной формы крыши.

Стандартная инструкция по его закладке включает следующие этапы:

Подготовительный: расчет крепежей и подбор интервала между ними. Основным руководством служит схема размещения стропил: при равном числе точки крепления к мауэрлату не должны совпадать с местами закрутки шпилек.
Укладка U-образных блоков поверх последнего ряда по всему периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина – от 25 см.
Сборка армирующего каркаса из прутьев толщиной от 10 мм. На этом этапе предусматривается закладка шпилек для фиксации мауэрлата с интервалом не более 1 м, строго вертикально, с привязкой проволокой к основным рядам

Особое внимание уделяется углам, на этих участках металлические стержни загибают на длину не менее ширины пояса. Аналогичные действия повторяют по всему периметру несущих стен, включая фронтоны и перегородки.
Организация утепляющей прослойки из уплотненного пенополистирола. Ее размещают ближе к наружному краю газобетонной стены.
Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя

Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Ее размещают ближе к наружному краю газобетонной стены.
Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно через неделю. Снимаются все опалубочные конструкции (их используют при заливке монолитной железобетонной подушки по всему периметру и ширине, такое исполнение характерно для кирпичных кладок, но иногда применяется и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, настилается или обмазывается 2 слоя гидроизоляции, этот этап пропускать нельзя. На обработанном антисептиками и антипиренами и хорошо просушенном деревянном брусе отмечаются точки крепления. Проще всего это сделать, приложив его к армопоясу поверх шпилек и ударив кувалдой, отверстия сверлятся согласно диаметру стержней (не менее 14 мм). После этого остается лишь прикрепить мауэрлат к газобетонной стене и закрутить его гайками или шайбами.

Завершающие этапы работ сложно выполнить самому, потребуются силы как минимум 2 человек. Помимо капитальных стен армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые стойки или лежни). При отсутствии опыта стоит просмотреть видео-инструкции на тему «как правильно крепить мауэрлат». При необходимости устранения ошибок, возникших в процессе кладки, лучше обратиться к специалистам, как минимум за консультацией. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Способы крепления

Завершающим этапом работ является монтаж и крепление стропильной конструкции с использованием одного из двух способов.

Первый способ крепления отличается лёгкостью исполнения и заключается в нескольких последовательных действиях:

• выполнение в досках запила с глубиной на треть толщины доски;
• пара оцинкованных гвоздей забивается крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздём, который забивается сверху;
• использование крепёжных уголков для окончательного закрепления стыков.

Используемые для крепления гвозди, а также металлические уголки должны быть высокого качества, что позволит выполнить надёжное крепление стропильной системы.

Применение для крепления второго способа незначительно усложняет процесс, тем не менее такие работы также могут быть выполнены самостоятельно при соблюдении технологии. Основное преимущество заключается в том, что нет необходимости выполнять запил в стропильных ногах, а все действия производятся в два этапа:

подшивание снизу специального опорного бруска длинной в метр, который должен надёжно упираться в мауэрлат;

пара оцинкованных гвоздей вбивается крестообразно и дополняется третьим гвоздём, который закрепляется сверху конструкции.

Такой вариант крепежа целесообразно использовать для стропил, которые обладают незначительной высотой. Для грамотного крепления связующего бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчёты.

Подробнее о монтаже узнаете из видео.

Подводим итоги

Все работы по установке и креплению мауэрлата должны производится на основе точных расчётов и с использованием качественных строительных материалов, а также крепёжных элементов. Использование брусов ненадлежащего качества или имеющих повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для закрепления мауэрлата к газобетонным стенам требуется применять анкеры со специальными типами дюбелей или вариант химической установки. Обязательным требованием является выполнение теплоизоляции армирующего пояса посредством экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надёжную стропильную конструкцию.

Крепление мауэрлата к кирпичной стене

В монолитном бетонном доме стены его способны выдерживать значительные деформирующие усилия. В деревянном доме каждый венец, в том числе и верхний создают взаимно связанную систему, хорошо устойчивую к различным деформирующим факторам. В конструкциях домов щитового типа обычно не предусматривается тяжелой и крупногабаритной кровли. Особым случаем является обустройство крыши для кирпичного дома.

Кирпичная кладка, имеющая очень хорошую вертикальную прочность на сжатие, довольно чувствительна к боковым нагрузкам, особенно в верхней своей части, когда небольшие распирающие усилия способны оказывать значительные разрушающие воздействия. Именно поэтому мауэрлат на кирпичной стене должен кроме перераспределения усилий создавать дополнительный связывающий эффект, образуя замкнутый надежный пояс, обеспечивающий кирпичной кладке дополнительную прочность.

Особым случаем является то, когда фронтоны крыши также выполнены из кирпича вместе со стенами. Такая конструкция здания позволяет значительно разгрузить как общий вес крыши, так и все нагрузки от нее на строение.

При этом мауэрлат устанавливается только на боковых стенах и его дополнительно можно закрепить в отверстиях, предварительно предусмотренных внутри фронтонов, которые будут принимать часть нагрузки от боковых усилий.

Мауэрлат на кирпичной стене должен располагаться ближе к внутренней ее стороне, ни в коем случае не опираясь и не создавая усилий на внешний, декоративный слой кладки

Кроме обеспечения дополнительной обвязки для верхних рядов кирпичей, одним из основных моментов, на которые следует обращать внимание при установке опорного бруса, является способ его крепления к кирпичной кладке

Армопояс

Идеальным вариантом для кирпичной стены мог бы служить выполненный по ее верхнему периметру железобетонный армированный пояс. Это наиболее актуально для больших по площади и высотных строений, у которых нагрузка на каркас здания особенно велика. Для заливки такого пояса устанавливается опалубка, внутрь которой закладывается хорошо обвязанная арматурная конструкция и затем заливается качественным бетоном.

Скобы

В кирпичную кладку стен с внутренней их стороны закладываются вместо кирпичей равные им по размерам деревянные бруски, к которым будет крепиться железными скобами брус мауэрлата. Они должны располагаться во втором–третьем от верха ряду, желательно в местах предполагаемой установки стропильных ног, дополнительно компенсируя деформирующее усилие на стену.

Шпильки

При завершении кирпичной кладки стен, в верхние ряды ее закладываются вертикальные резьбовые шпильки, на которые в дальнейшем будет крепиться опорный брус. Число их должно быть не меньше количества стропильных ног. В брусе затем размечаются и сверлятся отверстия, через которые, он и будет крепиться на шпильках с помощью гаек.

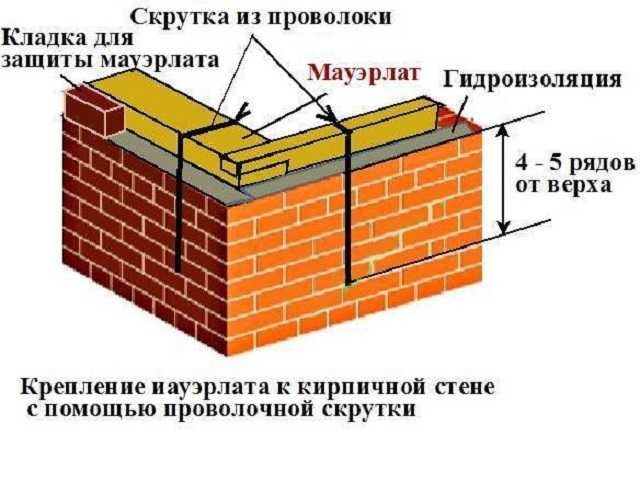

Проволока

Здесь могут быть различные варианты креплений как самого опорного бруса, так и стропильных досок. Концы проволоки закладываются внутрь кирпичной кладки, а затем с помощью свободных концов производятся соединения всех компонентов в единую связку. Проволока должна быть надлежащего диаметра и прочности, чтобы обеспечивать надежность всех соединений. С ее помощью можно произвести крепление всех элементов не только к стенам здания, но и к плитам перекрытия.

Кроме перечисленных, возможны и другие варианты установки и крепления мауэрлата на кирпичной стене. Например, можно использовать для него не деревянный брус, а металлический профиль, что породит и свои методы монтажа и крепления кровли. Также возможны и комбинированные методы, сочетающие в себе достоинства нескольких способов монтажа.

Обустройство крыши для своего дома — один из наиболее важных и сложных этапов в его строительстве. Ошибки в его расчетах или исполнении способны превратить жизнь в этом доме из уютной и благополучной в проблемную и несчастливую. Недаром наши предки переход от возведения стен к строительству крыши сопровождали молебном и освящением будущей кровли.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

1. Классический вариант с изготовлением и установкой щитов опалубки.
2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

• доска обрезная;
• бруски 40 х 40 мм;
• гвозди длиной 70-100 мм;
• саморезы 3,5 х 70 мм;
• U-образные блоки;
• клей для газобетона;
• стержневая арматура AIII, диаметр 10-12 мм;
• гладкая арматура В-1, Вр-1, Ø 3-6 мм;
• вязальная проволока — 0,5-2,2 мм;
• бетон класса В15-В20.

Инструменты:

Крепление балок к армопоясу.

• ножовка;
• молоток;
• шуруповерт;
• крючок для вязания арматуры;
• гибочный станок;
• вибратор для уплотнения бетона;
• рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

1. Нарезка досок по заданным размерам.
2. Разметка и распиловка бруса для каркаса и перемычек.
3. Изготовление щитов.
4. Подготовка стяжных хомутов, шпилек.
5. Предварительная сборка коробов на ровной площадке.
6. Подъем секций и установка на верхний срез кладки.
7. Крепление щитов перемычками.
8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

• 100х100 мм;
• 100х150 мм;
• 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

• форма и площадь покрываемого крышей здания;
• тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
• материал и вес стропильной системы и кровельного покрытия;
• наличие либо отсутствие мансардного этажа в доме;
• расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

• висячие стропила с использованием затяжек;
• наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

• висячие стропила без затяжек;
• наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

• (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
• (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Подготовительный этап

Положение мауэрлата в кровле

Перед тем как осуществить крепление мауэрлата к кирпичной стене, необходимо подготовиться. Первый этап подготовки выполняют при кладке стен. Существует два варианта завершения кирпичной кладки:

1. Кладка наружных стен дома заканчивается в одном уровне. Получается горизонтальный обрез стены. Мауэрлат укладывается на внутреннюю сторону. После завершения работ, внешний край заливается керамзитобетоном или утепляется теплоизоляционным материалом.
2. Кладка наружных стен завершается уступом. Наружную часть делают выше, чем внутреннюю. При этом создается дополнительное сопротивление распору и обеспечивается теплоизоляция конструкции. Этот вариант предпочтительнее при строительстве частного дома.

Схема двух вариантов закрепления стен мауэрлатами

После завершения кладки стен необходимо обеспечить гидроизоляционный слой между разными по своим характеристикам материалами: кирпичом и древесиной. Для этого брус укладывают на предварительно подготовленный слой гидроизоляции. Возможно использование следующих материалов:

• толь (устаревший и неэффективный, но дешевый материал, который в массовом строительстве в настоящее время не применяется);
• рубероид;
• гидроизол;
• линокром.

Материалы представляют собой основу, пропитанную битумным составом.

Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

• распределение нагрузки стропильных ног по стенам здания;
• фиксация стропильной системы к домовой коробке.

к меню

Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

к меню

Это интересно: Потолочный кондиционер: это необходимо знать

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам – на рынке материалов спрос на газобетонные блоки растёт с каждым днём. Особенности возведения домов из этого материала позволяет проводить качественную застройку в максимально сжатые сроки. Дом, построенный из ячеистого бетона, обладает выгодными теплоизоляционными характеристиками, а также отличается сравнительно небольшой конструктивной массой.

Схема дома из газобетонных блоков

Газобетон имеет недостаток, связанный с трудностью крепления конструктивных элементов друг к другу. Пористое основание стен сложно соединить с основным каркасом, и строителям приходится искать дополнительные пути решения. Мауэрлат является конструктивным элементом, соединяющим стены здания и крышу. Армопояс из железобетона помогает решить проблему, но некоторые домовладельцы пользуются методом крепления мауэрлата на газобетон без армопояса.

Особенность газобетонных сооружений состоит в том, что пористому бетону сложно выдерживать точечное давление напирающих элементов. Мауэрлат представляет собой важный конструктивный элемент, выполняющий функцию нагрузки. В отличие от фундамента, мауэрлат несёт нагрузку, оказываемую только кровельной частью здания – крыши, внутренней части ската и термоизоляционных слоёв.

Работа с металлическим или деревянным мауэрлатом помогает в перераспределении давления на стены. Крепление мауэрлата также облегчает монтажные работы, связанные с установкой стропильных элементов.

Способы крепления

Монтаж мауэрлата достаточно прост, поэтому обычно не вызывает затруднений даже у начинающих домашних мастеров. Работы могут выполняться несколькими способами, стоит детально разобрать каждый шаг.

Стальная проволока

Крепление мауэрлата проволокой – довольно старый метод, который не утратил актуальности. Для этого потребуется стальная катанка диаметром 5–6 мм. Использовать проволоку большей толщины нецелесообразно, иначе завязать узел будет проблематично.

Проволока закладывается в процессе укладки стен на расстоянии 2–3 рядов от верха. Длина подбирается с расчётом, чтобы концы можно было свободно скрутить между собой. Когда мауэрлат уложен на стену, балка притягивается проволокой, лишние концы катанки обрезаются.

Несмотря на простоту способа, метод установки мауэрлата на кирпичные стены имеет ряд существенных недостатков. Крайне сложно рассчитать равномерное притяжение балки по всему периметру стены. Торчащие из стен куски проволоки заметно портят внешний вид фасада.

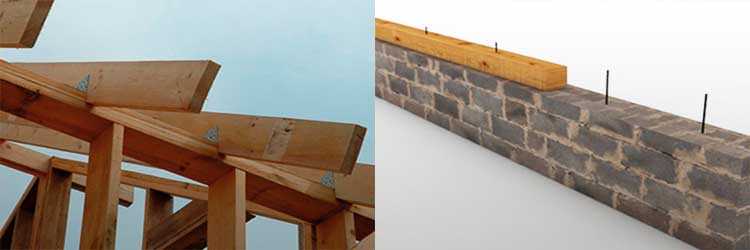

Строительные шпильки

Технология выглядит более надёжной, чем предыдущий способ. Металлические шпильки устанавливаются на этапе возведения стен, непосредственно в кирпичную кладку. Рекомендованная глубина посадки – 2–3 ряда кирпича, длина шпильки подбирается с расчётом, чтобы резьба выступала на 2,5–3 см над подстропильной балкой.

После завершения строительных работ мауэрлат прикладывается сверху и слегка подстукивается молотком, чтобы на поверхности древесины остались следы от шпилек. После этого в древесине высверливаются отверстия, балка сажается на стену, притягивается гайками.

Строительные шпильки обеспечивают надёжную фиксацию, поэтому считаются оптимальным вариантом для обустройства сложных и нагружаемых крыш. Нужно учитывать одну особенность: крепёжные элементы затрудняют процесс укладки кирпича.

https://youtube.com/watch?v=9k3rj-x2YuM

Анкерные болты

Крепление подстропильной балки анкерными болтами выполняется по схеме: мауэрлат укладывается на стену, после чего просверливается насквозь в местах установки крепёжных элементов. Для фиксации выбираются длинные анкеры, которые забиваются в стену, после чего притягиваются гайками.

Выбирая вариант крепления болтами, нужно учитывать факт, что они не подойдут для пустотелого кирпича.

Крепление мауэрлата без армопояса

При желании можно обойтись и без устройства армопояса, хотя лучше этого не делать. Некоторым оправданием для такого решения может стать простая конструкция и малый вес крыши, невысокие требования к постройке (хозблок, сарай и т.д.), отсутствие в регионе серьезных ветровых и снеговых нагрузок, выбор такой конструкции кровли, которая не будет создавать значительных распирающих нагрузок.

Проволокой или стальной лентой

Один из вариантов, как крепить мауэрлат к газобетону без армопояса, позаимствован из технологии кирпичного строительства, когда поперек кладки за несколько рядов до её завершения закладывают длинные пучки стальной проволоки.

Длина концов с обеих сторон должна быть такой, чтобы их хватило на обхват верхней части стены вместе с деревянной балкой и выполнение скрутки. Такие пучки закладывают в кладочные швы с шагом, равным расстоянию между стропилами, но со смещением от них.

Способ простой и на первый взгляд надежный, но только в отношении стен из кирпича или других прочных и плотных блоков. Газобетон легко распиливается обычной ножовкой, а значит, может постепенно разрушаться и проволокой при её сильном натяжении и вибрации от нагрузок и ветра.

Поэтому вместо проволоки лучше использовать полоски стали, как показано на следующей иллюстрации.

Крепление мауэрлата химическими анкерами

Обычные анкерные болты в случае с газобетонными стенами применять не рекомендуется. При их затягивании хрупкие блоки могут трескаться, кроме того, потребовались бы очень длинные анкера длиной около полуметра, чтобы они прошли сквозь мауэрлат и хотя бы один ряд блоков. Но и при этом гарантировать надежность такого крепления нельзя.

Поэтому вместо обычных анкеров лучше использовать химические. По сути, химический анкер сам по себе не является крепежной деталью. Это быстро схватывающийся клеевой состав, которым заливают просверленное в газобетоне отверстие, а следом загоняют в него стальную шпильку. На неё после застывания смеси насаживают брус мауэрлата и затягивают гайкой через шайбу.

Этот вариант монтажа мауэрлата на газобетон показан в видеоролике во всех подробностях:

Использование химических анкеров считается самым надежным способом крепления любых конструкций к газобетону по следующим причинам:

• полимерный состав не подвержен разрушению химическими, биологическими и атмосферными воздействиями;
• он не создает распирания внутри блока, так как композит из просверленного канала частично перетекает в поры газобетона, создавая большую площадь сцепления и не вызывая образования трещин;
• прочность химического анкера позволяет рассчитывать на стабильность крепления в течение нескольких десятков лет.

Крепление мауэрлата вмурованными шпильками

Замуровать крепежную шпильку в газобетонную стену можно и без создания армопояса. Соединение получится не таким надежным и долговечным, но достаточно прочным. Однако использовать его при строительстве жилых домов и других «ответственных» зданий все же не стоит.

Шпильки придется немного модифицировать, приварив к их нижней части пластины из листовой стали толщиной 2-3 мм. Они могут быть круглыми, квадратными или прямоугольными – любой формы и такого размера, чтобы не выступали за пределы кладки и полностью закрывались кладочным раствором.

В результате должны получиться перевернутые «грибки» с плоской шляпкой и ножкой такой длины, чтобы она проходила сквозь один блок и мауэрлат и выступала над поверхностью на 3-4 см.

Устанавливают шпильки в кладку при монтаже блоков последнего верхнего ряда. Если для кладки используется обычный пескоцементный раствор, их можно вмуровывать в вертикальные швы. При кладке на специальный клей, который наносится тонким слоем, в блоках просверливают сквозные отверстия под шпильки и делаются выборки на нижней плоскости под пластины, чтобы из-за их толщины не увеличивать кладочный шов.

Далее работы выполняются по отработанной схеме:

• на торах стены раскладывают гидроизоляцию;
• брус укладывают на шпильки и простукивают, чтобы получить метки для сверления отверстий;

после их изготовления мауэрлат насаживают на шпильки и через шайбы прижимают к стене посредством затягивания гаек.
