Может ли ток в нулевом проводе четырехпроводной цепи соединенной звездой быть равным нулю

Трехфазные нагрузки

В 3-х фазной системе питания все обстоит иначе. Поскольку напряжение всех линий чередуется с одинаковой частотой, всегда будет хотя бы один провод с прямым током и один с обратным током по отношению к нагрузке. Никакие два провода никогда не будут иметь одинаковый ток.

В любой момент, если вы сложите ток во всех трех фазных проводах, общая сумма тока на нагрузку или от нее составит 0 ампер. Это не значит, что тока нет. Это просто означает, что нет никакого дополнительного тока, идущего к нагрузке или от нагрузки между общей токовой нагрузкой всех трех линий. Даже если бы к нагрузке был подключен нейтральный провод, он бы никогда не использовался. Вот почему трехфазные нагрузочные устройства имеют только три линейных входа. Заземляющий провод по-прежнему должен быть подключен, чтобы обеспечить резервное безопасное соединение в случае отказа. Если линия касается внешнего корпуса, больше не существует общей нулевой суммы тока между тремя линейными входами, поэтому должна существовать земля, чтобы избыточный ток мог безопасно отключить устройство с максимальным током.

Заземление нейтрали

В старых выпусках ПУЭ указывалось, что городские электрические сети напряжением выше 1000 В должны выполняться трехфазными с изолированной нейтралью, а распределительные сети в новых городах – трехфазными четырехпроводными с наглухо заземленной нейтралью при напряжении 380 / 220 В. Однако существуют также сети напряжением 220 / 127 В, причем их нейтраль изолирована. При изолированной нейтрали применяют пробивные предохранители.

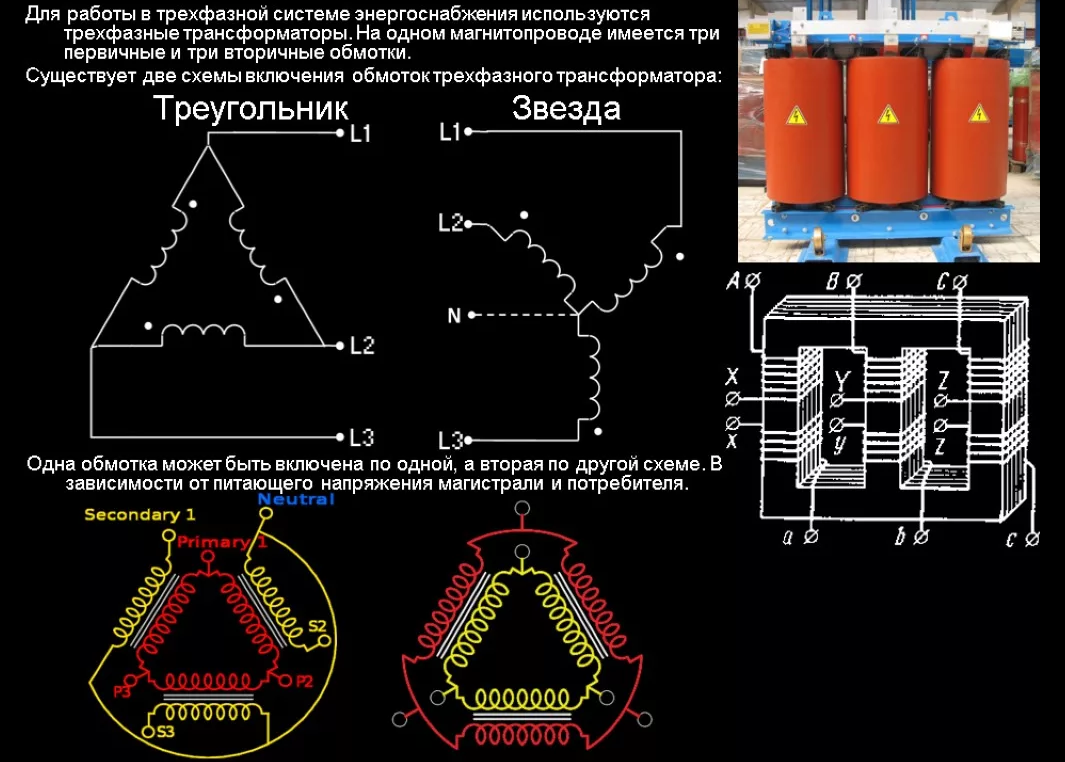

Обмотки силовых трансформаторов отечественных заводов напряжением 110 кВ и выше выполняют для работы с заземленной нейтралью, так как они имеют неполную изоляцию со стороны нулевых выводов.

Принцип получения трехфазной ЭДС. Основные схемы соединения трехфазных цепей

На рис. 8.1 изображена схема простейшего трехфазного генератора, с помощью которой легко пояснить принцип получения трехфазной ЭДС. В однородном магнитном поле постоянного магнита вращаются с постоянной угловой скоростью со три рамки, сдвинутые в пространстве одна относительно другой на угол 120°.

В момент времени t = 0 рамка АХ расположена горизонтально и в ней индуктируется ЭДС

Точно такая же ЭДС будет индуктироваться и в рамке ВУ, когда она повернется на 120° и займет положение рамки АХ. Следовательно, при t = = 0

Рассуждая аналогичным образом, находим ЭДС в рамке CZ:

На рис. 8.2, а представлен график мгновенных значений ЭДС, е_л, е_ве_с на рис. 8.2, б — векторная диаграмма трехфазной системы ЭДС.

Если к каждой из рамок АХ, ВУ и CZ подсоединить нагрузку (посредством щеток и контактных колец), то в образовавшихся цепях появятся токи.

При симметричной нагрузке, когда все три нагрузочных сопротивления равны по величине и имеют одинаковый характер, синусоиды напряжений и токов изображаются графиками, аналогичными графику ЭДС. При этом начальные фазы токов определяются характером нагрузки, токи 1_А,1_В,1_С Р^ вны по амплитуде и сдвинуты по фазе на 120° один относительно другого. Векторная диаграмма трехфазных напряжений и токов при симметричной нагрузке изображена на рис. 8.3.

Следует отметить, что в реальном трехфазном генераторе три неподвижные обмотки размещаются на статоре, а магнитное поле, индукция которого распределена по синусоидальному закону, создается вращающимся ротором.

Трехфазный генератор, соединенный проводами с трехфазным потребителем, образует трехфазную цепь.

В трехфазной цепи протекает трехфазная система токов, т.е. синусоидальные токи с тремя различными фазами. Участок цепи, но которому протекает один из токов, называют фазой трехфазной цепи.

Возможны различные способы соединения обмоток генератора с нагрузкой. На рис. 8.4 показана несвязанная трехфазная цепь, в которой каждая обмотка генератора питает свою фазную нагрузку. Такая цепь, требующая шести соединительных проводов, практически не применяется.

В целях экономии обмотки трехфазного генератора соединяют звездой или треугольником. При этом число соединительных проводов от генератора к нагрузке уменьшается до трех или четырех.

11а электрических схемах трехфазный генератор принято изображать в виде трех обмоток, расположенных под углом 120° друг к другу. При соединении звездой (рис. 8.5) концы этих обмоток объединяют в одну точку, которую называют нулевой точкой генератора и обозначают Начала обмоток обозначают буквами А, В, С.

При соединении треугольником (рис. 8.6) конец первой обмотки генератора соединяют с началом второй, конец второй — с началом третьей, конец третьей — с началом первой. К точкам А, В, С подсоединяются провода соединительной линии.

Отметим, что при отсутствии нагрузки ток в обмотках треугольника отсутствует, так как геометрическая сумма ЭДС Е_л, Е_н и Е_(; равна нулю.

Карточка № 8.1 (195)

Принцип получения трехфазной ЭДС. Основные схемы соединений трехфазных цепей

При вращении рамок против часовой стрелки в них индуктируются

Какие ЭДС будут индуктироваться при вращении рамок по часовой стрелке?

Знаки начальных фаз изменятся на противоположные

Направления векторов ЭДС в рамках изменятся на противоположные

Продолжение карт. №8.1

По ходу вращения за вектором Е_Л следует вектор Е_в, за вектором Е_в — вектор Е_с. Изменится ли порядок следования векторов (порядок чередования фаз), если изменить направление вращения рамок?

Какие характеристики изменятся, если при прочих равных условиях увеличить скорость вращения рамок?

Частота и начальные фазы

Частота и амплитуды.

Амплитуды и начальные фазы

Сколько соединительных проводов подходит к генератору, обмотки которого образуют звезду?

Трехфазные источники

Теперь стало понятнее, почему нагрузочные устройства используют только линейные входы, но другой вопрос возникает с 3-фазными источниками. Иногда у них есть нейтральный провод. В других случаях у них такого провода нет. Если трехфазная силовая панель обеспечивает нейтральный провод в дополнение к трем линиям и земле, то это указывает либо на 4-проводную конфигурацию звезды, либо на 4-проводную конфигурацию треугольника. Скорее всего, система с топологией звезды, если это современная сервисная панель.

Назначение нейтрального провода заключается в том, что он позволяет подключать обе трехфазные нагрузки, как обычно, но также позволяет электрику использовать любую из трех линий, а также нейтраль, для формирования однофазного источника питания. Может быть три одинаковых однофазных источника питания. Это нормальный источник питания для цепей промышленного освещения и розеток для офисов и однофазного оборудования. Модель с топологией треугольника встречается немного реже, но допускает трехфазные нагрузки и несколько однофазных напряжений, все с одним источником питания и без дополнительных трансформаторов. В некоторых случаях это полезно, но порой трудно сбалансировать три линии должным образом.

Почему в нулевой провод не разрешается включать предохранитель?

Допустим, в начале стояка установлен предохранитель, но он перегорел (на рисунок 5, г он перечеркнут). В этом случае четырехпроводная схема превращается в трехпроводную со всеми рассмотренными выше недостатками, присущими ей при неравномерной нагрузке фаз.

Согласно Правилам устройства электроустановок (ПУЭ) в начале стояка в нулевой провод не разрешается включать предохранитель (рубильник, автомат). На этажных щитках лестничных клеток, откуда питание расходится по квартирам, предохранители (автоматы) устанавливают только в фазном проводе (рисунок 5, д) либо предохранителей вообще нет. В этом случае, однако, обязателен выключатель В или автомат А, которым вся квартира может быть отсоединена от стояка.

Рисунок 6. Установочный автомат типа ПАР–10 (предохранитель автоматический резьбовой на ток 10 А), ввертывающийся в предохранитель вместо пробки.1 – кнопка для включения; 2 – кнопка для отключения. На корпусе автомата написаны его номинальные данные: предельное напряжение сети, например 250 В (эти же автоматы пригодны для сетей 127 и 220 В), и номинальный ток, например 10 А. Номинальный ток может проходить через автомат неограниченно долго. Но при перегрузке (превышении номинального тока) автомат отключается, причем тем скорее, чем перегрузка больше. Короткое замыкание автомат отключает мгновенно.

Но в квартирах, где к предохранителям П имеют доступ лица, не имеющие специальной электротехнической подготовки, из-за чего не исключено недостаточно хорошее состояние предохранителей, их обязательно устанавливают на обоих проводах, чтобы повысить пожарную безопасность. Не противоречит ли это сказанному выше о недопустимости включать предохранитель в нулевой провод? Нисколько. Потому что нагрузка в пределах квартиры является однофазной,  так как по обоим проводам и предохранителям проходит один и тот же ток. Значит перегорание предохранителя в любом проводе (фазном или нулевом – безразлично) не может привести к перекалу ламп: они просто погаснут.

Предохранители в осветительных сетях уступают место установочным автоматам благодаря тому, что автоматы обеспечивают более совершенную защиту и не требуют замены. В новых домах предохранители не применяют. В старых квартирах вместо пробок в предохранители можно установить автоматы (рисунок 6) с резьбовым цоколем, не производя каких-либо монтажных работ.

Однофазная система

Когда одна отдельная фазовая линия используется для подачи энергии на нагрузочное устройство, должен быть обратный путь для замыкания цепи. Нейтральный и заземляющий провода обеспечивают этот обратный путь и резервный обратный путь в случае неисправностей. В этом смысле вы можете использовать трехфазную систему питания, затем получить доступ к одной линии плюс нейтраль, и вы получите однофазное питание. Таким образом, большинство систем распределения электроэнергии обеспечивают однофазное питание, например, для дома или магазина. Сначала система была трехфазной, но ее можно легко превратить в три отдельных однофазных источника, каждый из которых будет направлен к конкретным потребителям.

Поскольку имеется только одна линия с питанием, второй провод должен обеспечивать обратный путь. Это нейтральный провод. Если бы вы подключали однофазный двигатель или любое обычное осветительное или бытовое устройство, вы бы подключили как линейный вход, так и нейтраль. Заземление обеспечивает только резервный обратный путь в случае возникновения проблем.

Из-за структуры однофазного питания, как в обычных розетках и цепях освещения, всегда будет одинаковый ток в линейном и нулевом проводах. Еще одно замечание: однофазный источник питания на 240 В состоит из 2 линейных проводов. Если они используются, нейтраль не требуется по той же причине, что и для трехфазной схемы, описанной далее.

Три фазы — основы

Трехфазная цепь — это совокупность трех электрических цепей, в которых действуют синусоидальные ЭДС, одинаковые по амплитуде и частоте, сдвинутые по фазе одна от другой на угол 120° (2π/3) и создаваемые общим источником энергии. Расшифруем это определение. В нем упоминаются следующие понятия:

• Общий источник энергии — это трехфазный генератор на электростанции, вырабатывающий напряжение порядка 10000 Вольт. Промежуточное звено между генератором и конечным потребителем — распределительный трансформатор, который условно можно заменить генератором 230 Вольт.
• Синусоидальные ЭДС сдвинутые по фазе одна от другой на угол 120°. Получение ЭДС (электродвижущей силы) основано на принципе электромагнитной индукции. При этом три фазы обмотки статора генератора повернуты в пространстве друг относительно друга на 1/3 часть окружности, то есть магнитные оси фаз повернуты в пространстве на угол 120°.
• Синусоидальные ЭДС, одинаковые по амплитуде и частоте. Если рассмотреть последний участок трансформации напряжения, то при привычном действующем напряжении 230 Вольт амплитуда каждой фазы 325 Вольт (230×√2). Частота ЭДС определяется частотой вращения ротора генератора. Частота 50 Гц значит, что ток пятьдесят раз в секунду идет в одну сторону и пятьдесят раз в обратную. При этом сто раз в секунду он достигает амплитудного значения и сто раз становится равным нулю. Смена направления происходит при переходе графика синусоиды через нулевое значение.

Термин «фаза» имеет в электротехнике два значения:

• Фазой называют аргумент синуса (ωt + Ψ). Любая синусоидально изменяющаяся функция определяется тремя величинами: амплитудой, угловой частотой (ω) и начальной фазой Ψ (пси). Фаза характеризует состояние колебания (числовое значение) в данный момент времени t.
• Каждая отдельная цепь, входящая в трехфазную цепь принято называть фазой.

Трехфазные цепи имеют широкое распространение за счет следующих преимуществ:

• Экономичности производства и передачи энергии по сравнению с однофазными цепями.
• Возможности простого получения кругового вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя.
• Возможности получения в одной установке двух эксплуатационных напряжений — фазного и линейного.

Основными элементами трехфазной цепи являются:

• Трехфазный генератор, преобразующий механическую энергию в электрическую.
• Трансформатор напряжения. Для передачи электроэнергии на большие расстояния напряжения электрического тока с помощью силовых трансформаторов повышают до сотен тысяч вольт. Конечные же потребители используют ток после силового понижающего трансформатора.
• Линии электропередач — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока (токопроводы, кабельные и воздушные линии).
• Приемники (потребители), которые могут быть как трехфазными (например, трехфазные асинхронные двигатели), так и однофазными (например, лампы накаливания).

Каждая из трех фаз в цепи имеет стандартное наименование и цветовую маркировку:

• Первая фаза обозначается латинской буквой A и желтым цветом.
• Вторая фаза обозначается латинской буквой B и зеленым цветом.
• Третья фаза обозначается латинской буквой C и красным цветом.

Если идет речь о конкретном элементе цепи, например трехфазном генераторе, трансформаторе, то в данном случае фаза — это одна из трех обмоток генератора (трансформатора), имеющая начало и конец.
Начала обмоток фаз обозначаются латинскими буквами А, В, С, а
концы фаз — X, Y, Z.

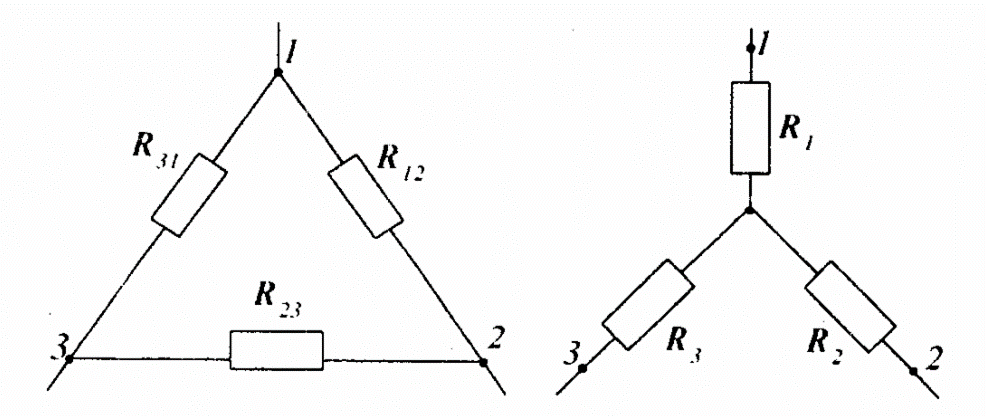

Что такое – соединение звездой и треугольником

Подключение двигателя с обмоткой представляет собой последовательное соединение проводов в трехфазной электросети. Результатом обмотки становится получение замкнутой электрической сети.

Структура подключения проводов – это удобные варианты обмотки, применяемые для электродвигателей, трансформаторов и другого электрооборудования.

Принцип работы схемы

Электродвигатель представлен рабочими обмотками. Каждый из них имеет начальную, а также конечную точку, то есть у них есть начало и конец. Концы всех элементов соединяют в одну общую точку, которой дают название «нейтральной».

Особенности обмотки звездой:

• безостановочная работа двигателя, благодаря устойчивому длительному режиму подключения;
• надежность и долговечность, благодаря снижению мощности оборудования;
• наличие плавного пуска;
• отсутствие перегрева корпуса в процессе эксплуатации.

Если для оборудования характерно выведение на колодку только 3 проводов, то соединить можно самостоятельно, не прибегая к услугам грамотных специалистов.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

Треугольник представляет собой последовательное соединение начала с концом обмотки провода, затем конца с началом следующего участка. По аналогии соединяют другие провода, итогом становится обмотка фазы, которая замыкает электрическую цепь. Соединение в виде треугольника каждой из обмоток предполагает наличие напряжения, равного 220 или 380 В.

Основные свойства треугольника:

• возможность увеличить мощность электрооборудования до предельных значений;
• возможность дополнительно использовать пусковой реостат;
• повышение вращающегося момента;
• наличие больших тяговых усилий.

Следует заметить, что при использовании этой схемы длительная работа двигателя заставляет его сильнее нагреваться.

Сферы применения

О вариантах создания замкнутой электрической сети больше могут рассказать профессиональные электрики. Типы соединений используют в электродвигателях, генераторах, силовых трансформаторах, любых устройствах, связанных с подачей электрического тока.

Как определить тип соединения

Самый простой способ определения типа организации – это подсчет проводов. Если от двигателя выходит только 3 провода, то использована схема звезда. Треугольник чаще монтируют таким образом, чтобы вывести 6 проводов. Кроме того, схемы полностью повторяют очертания фигур, по которым даны названия.

Плюсы и минусы соединений при подключении двигателя

Чтобы подключить трехфазный асинхронный электродвигатель, необходимо понять, к какой группе он относится. При использовании двигателя с показателями от 220 до 380 В применяют обмотку треугольником. Если граница выше 380 В, то применяют обмотку звездой.

Распределение нагрузки между фазами

Итак, мы всегда стремимся равномерно нагрузить фазы, то есть присоединить к каждой из них одинаковую мощность. При освещении лампами накаливания для этого достаточно правильно распределить лампы между фазами. При люминесцентном освещении надо выполнить еще одно условие, а именно: присоединить лампы, расположенные рядом, к разным фазам. Это объясняется следующим образом: люминесцентные лампы 100 раз в секунду зажигаются и гаснут, так как переменный ток частотой 50 Гц 100 раз в секунду проходит через нуль. Хотя мы не замечаем этих пульсаций света, но они вредно действуют на зрение. Если же рядом расположены лампы, присоединенные к разным фазам, то они будут гаснуть и загораться неодновременно, что значительно снизит глубину изменения светового потока.

Кроме того, глубокое изменение светового потока может исказить действительную картину движения предметов. Пусть, например, вращающийся предмет за время погасания лампы успеет сделать полное число оборотов. Значит, при каждом очередном освещении предмет будет виден в одном и том же положении, то есть будет казаться неподвижным. Если вращающийся предмет успеет за время погасания сделать немного меньше полного оборота, то будет казаться, что вращение происходит в обратную сторону. В производственных условиях, где имеются механизмы с вращающимися деталями, это крайне опасно.

Смещение нейтрали нагрузки

Рассмотренный выше рисунок 12 иллюстрирует аварийные случаи смещения нейтрали (заземление, короткое замыкание, обрыв фазы). Но нейтраль может смещаться и в нормальных режимах из–за неравномерности нагрузки фаз.

Рассмотрим несколько примеров.

Рисунок 13. Смещение нейтрали при различных видах нагрузки.

При однородной 4, но неравномерной нагрузке нейтраль из точки (рисунок 13, а) смещается в точку ’ причем направление смещения и его величина зависят от соотношения нагрузок фаз. Но так или иначе отрезок – ’ в определенном масштабе изображает напряжение между нейтралью трансформатора и нейтралью нагрузки. Именно это напряжение и создает ток в нулевом проводе, если соединены нейтрали:

а) нагрузки Н и вторичной обмотки трансформатора Т3 (смотрите рисунок 9, а); б) первичной обмотки повышающего трансформатора Т1 и генератора Г (смотрите рисунок 9, а).

Особенно значительно нейтраль нагрузки смещается при разнородной нагрузке, даже если по модулю (по абсолютной величине) нагрузки всех фаз равны. На рисунке 13, б, например, к фазам C и B присоединены лампы (активная нагрузка), а к фазе A – конденсатор С. Нейтраль при этом настолько сместится, что одна из ламп будет гореть тускло (50 В), а другая – ярко (190 В). Аналогична картина при замене конденсатора катушкой индуктивности L, но теперь ярко будет гореть другая лампа (рисунок 13, в). Объясняется это тем, что ток в конденсаторе опережает, а ток в индуктивности отстает от напряжения своей фазы.

Еще более разительное смещение нейтрали изображено на рисунке 13, г, где присоединены: к фазе A – конденсатор, к фазе B – индуктивность, к фазе C – активная нагрузка. Нейтральная точка нагрузки 0’ вышла за пределы треугольника, а напряжения на нагрузке 423 и 220 В во много раз превысили фазное напряжение 127 В.

Важное замечание. В рассмотренных на рисунке 13, б – г примерах речь шла о смещении нейтрали нагрузки, а вовсе не генератора или вторичной обмотки трансформатора

На конденсаторе, индуктивности и активном сопротивлении, соединенных в звезду (рисунки 13, б – г), напряжения действительно сильно изменились по сравнению с фазными. Но влияет ли это на работу других потребителей, присоединенных к этой же сети? Чтобы ответить на этот вопрос, обратимся к рисунку 13, д, предположив, что соединение, изображенное штриховой линией, отсутствует. Нетрудно видеть, что каждая группа потребителей (R – C – L, лампы Л, электродвигатель Д) имеет свою нейтраль. Три одинаковые лампы являются равномерной однородной нагрузкой, поэтому их нейтраль не смещена; следовательно, напряжения на лампах одинаковы и равны в нашем примере 127 В. То же можно сказать о напряжениях на обмотках двигателя.

Иное дело, если нейтрали потребителей соединены (штриховая линия). Тогда взаимное влияние нагрузок безусловно, но его степень определяется соотношением нагрузок. И ясно, что чем крупнее сеть и чем мощнее генераторы и трансформаторы, тем меньше на смещение нейтрали влияет каждый потребитель.

Разнородность нагрузки оказывает влияние на работу других потребителей лишь в том случае, если она относительно настолько велика, что может существенно нарушить магнитное равновесие трансформатора.

Видео 1. Перекос фаз

1 Вектор определяется как длиной, так и направлением. Длина вектора называется его модулем2 Строго говоря, напряжение разделится несколько иначе. Дело в том, что чем горячее нить лампы, тем больше ее сопротивление, и так как одна лампа горит с перекалом, а три с недокалом, то разница в их сопротивлениях будет еще значительнее.3 Напряжение между изолированной нейтралью трансформатора и землей равно нулю лишь в тех случаях, когда сеть не нагружена или если нагрузка всех фаз совершенно одинакова. При неравномерной нагрузке фаз происходит смещение нейтрали.4 Нагрузка всех фаз либо активная (лампы, печи), либо индуктивная, либо емкостная.5 Топографическая диаграмма представляет собой такую векторную диаграмму, в которой каждая точка диаграммы соответствует определенной точке цепи. Поэтому вектор, проведенный из начала координат в любую точку топографической диаграммы, выражает по величине и фазе потенциал соответствующей точки цепи, а отрезок, соединяющий две любые точки диаграммы – напряжение между соответствующими точками цепи.

Обозначение линейных напряжений

На рисунке 2, е линейные напряжения обозначены не только как разность соответствующих фазных напряжений, но также и одной буквой с двумя индексами, в нашем примере U_ab (U_bc и U_ca). Порядок индексов непроизволен: он показывает, в каком направлении производилось вычитание.

Итак, мы из одного фазного напряжения вычли равное ему по величине, но получили не нуль, а величину, в 1,73 раза большую. Этот результат не является неожиданным, так как производилось не алгебраическое, а геометрическое вычитание.

Воспользуемся случаем, чтобы подчеркнуть еще одно важное обстоятельство, с которым в дальнейшем мы неоднократно столкнемся. Оно состоит в том, что при геометрическом вычитании одной величины из другой, равной ей по модулю1 в отличие от алгебраического вычитания можно получить не только нуль, но и любую величину в пределах от нуля до удвоенного значения

Сказанное здесь иллюстрируется на рисунке 3 несколькими примерами. Слева произведено вычитание векторов, совпадающих по фазе (сдвиг 0°), и, естественно, получен нуль. Правее вычитаются векторы, сдвинутые на 45°: разность равна 0,707 длины любого из них и так далее. И, наконец, на рисунке 3 справа – разность оказалась вдвое больше уменьшаемого.

Рисунок 3. Разность векторов зависит от величины угла между ними.

Формула для расчета мощности трехфазной сети

Суббота, вечер. Затеял стирку, запустил стиральную машинку. Попутно решил пропылесосить, заодно включил электрочайник, чтобы после испить чаю. И свет погас, оставив квартиру в кромешной тьме. Знакомая картина? Дабы такового не вышло, необходимо знать, как высчитать нагрузку на сеть, зная мощность электрического тока.

Особенности трехфазной системы

Для оборудования электричеством жилых домов и квартир применяют два вида схем:

• однофазовая;
• трехфазная.

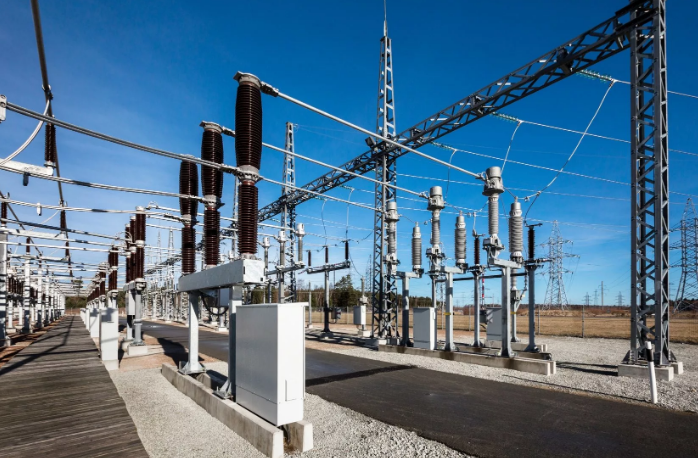

Электросеть от электрических станций выходит с 3 фазами, попадает к домам в таком же виде, дальше разветвляется на отдельные фазы.

Этот метод передачи электроэнергии считается экономным, так как уменьшает утраты при транспортировке.

Как узнать свою схему

Выяснить количество фаз у себя в доме либо квартире просто, для этого необходимо открыть распределительный щиток и посчитать провода, по которым ток поступает в квартиру.

При однофазовой сети количество проводов будет 2: фаза, ноль.

Время от времени встречается 3 провод-заземление. В трехфазной системе проводов 4: 3 фазы, ноль. Провод заземления также может быть добавлен.

Любая фаза соединяется с примыкающими. Сила тока от источника фазная, между собой-линейная.

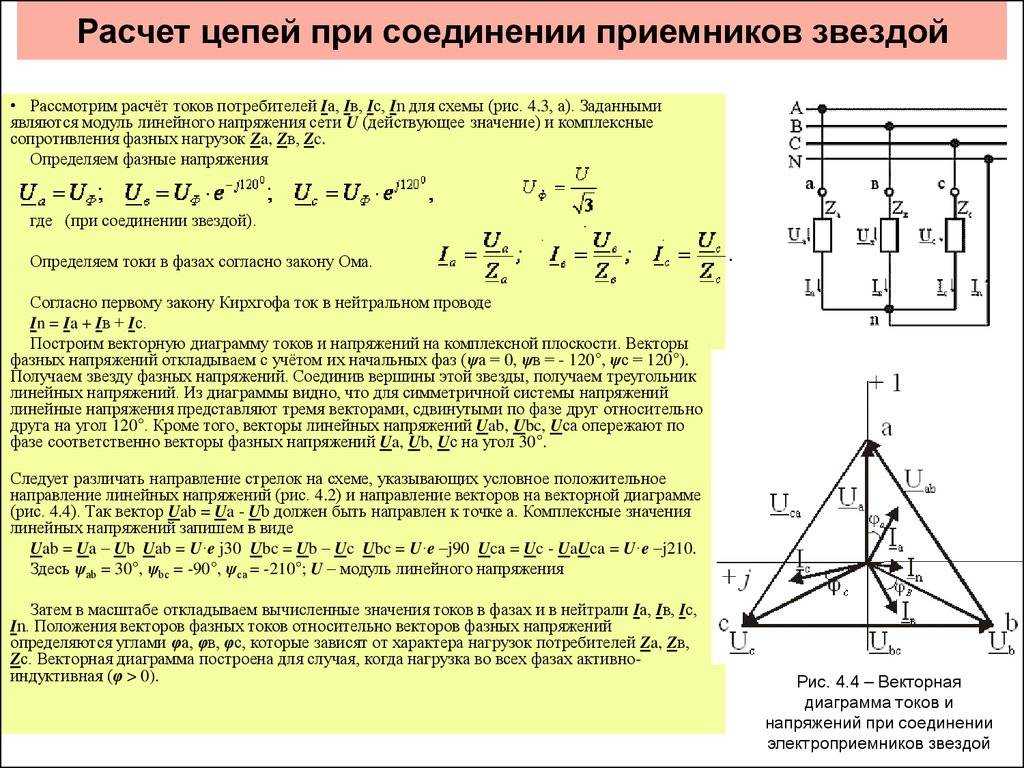

Схема “Звезда”

Фазы соединяются в одной точке. В этой точке суммарное напряжение будет равно 0. Сила тока только фазная, а напряжение может варьироваться от линейного до фазного. Что это дает юзеру? Линейное напряжение в квартире 380 В, а фазовое-220 В.

Большая часть устройств работают при напряжении 220 В, но некоторые приборы нуждаются в большем напряжении: старенькые электрической плиты, массивные обогреватели и котлы, электроинструмент промышленного предназначения.

Благодаря таковой схеме хоть какой устройство будет работать без заморочек.

Характеристики трехфазной цепи

Трехфазная сеть имеет ряд преимуществ:

• уменьшает утраты при транспортировке электричества на далекие расстояния;
• кабели и оборудование имеют наименьший расход чем у монофазной сети;
• энергосистема сбалансирована;
• в системе для работы находятся сходу 2 формы напряжения: линейное 380 В и фазное 220 В.

Расчет

Вычисление мощности трехфазной системы дело затруднительное, так как в сети ток не неизменный, а переменный.

При неизменном токе мощность рассчитывается методом умножения напряжения и силы тока. При переменном токе все величины нестабильны из-за наличия нескольких фаз. Также имеет значение метод соединения. При однофазовой системе мощность рассчитывается также методом умножения напряжения и силы тока, но с учетом коэффициента мощности-cos, который охарактеризовывает сдвиг фаз при реактивной нагрузке между напряжением и током.

Вычисление происходит по следующей формуле полной расчета мощности по току в трехфазной сети:

Pобщ=Uа∙Iа∙cosа+ Ub∙Ib∙cosb+ Uc∙Ic∙cosc

где U-напряжение, I-сила тока, cos-коэффициент мощности, a, b и c-фазы.

Измерение мощности в трехфазных цепях проводят прибором-ваттметр.

При симметричной нагрузке определяют только одну фазу и итог измерения множат на 3. При замере сходу 3 фаз будет нужно 3 устройства. При отсутствии фазы “ноль” измерение проводится 2 устройствами и расчет мощности рассчитывается по 1 закону Кирхгофа:

Ia+Ib+Ic=0

Сумма показаний 2-ух ваттметров даст показатель мощности трехфазной цепи.

Узнаем потребляемую мощность электричества

Как рассчитать мощность и зачем это нужно?

Познание предельной потребляемой мощности дозволит организовать верно электроснабжение квартиры либо домовладения.

Дабы ее вычислить, нужно подсчитать мощность употребления у однофазовых устройств и изучить устройства-трехфазники. Характеристики указываются в технических паспортах изделий либо в техническом справочнике. Зная эти характеристики и используя формулу вычисления мощности, определяется сила тока в трехфазной системе, которая дает нагрузку на проводку.

При помощи приобретенной инфы подбираются предохранители и провода, которые будут применяться при прокладке внутренней электросети.

Рассчитываем мощность трехфазной сети

Для удобства и скорых вычислений есть онлайн сервисы с калькуляторами, в каких можно стремительно посчитать мощность сети, введя известные юзеру характеристики.
