Навесы из металлопрофиля

Сооружение каркаса – главная операция

Скелет для гаража собирается из профильных изделий непосредственно на месте строительства. Также возможна модульная сборка. Она предполагает, что все элементы постройки соединяются друг с другом заранее, привозятся на место установки и затем монтируются. Домашние умельцы чаще всего предпочитают работать по первому варианту.

Схема выполнения работ в данном случае проста:

1. 1.
   Берете две короткие и две длинные трубы, делаете из них обвязку (нижнюю) запланированного строения для хранения машины. Между собой трубы фиксируются болтами (или сваркой).
2. 2.
   Обвязку фиксируете на фундаменте при помощи анкерных болтов. Их устанавливают в отверстия, которые предварительно просверливаются в бетонном основании.
3. 3.
   Монтируете по бокам вертикальные трубы, закрепляете их.
4. 4.
   Угловые детали каркаса дополнительно фиксируете укосами. Их делают из тех же профтруб, но более скромного сечения.
5. 5.
   Аналогичным образом сооружаете верхнюю обвязку. Крепление этой части выполняете на вертикальные столбы-трубы.
6. 6.
   Монтируете диагональные укосы и ребра жесткости. Места их расположения нужно предусмотреть на этапе проектирования конструкции.
7. 7.
   Фиксируете верхние фермы. Они предназначены для монтажа кровельного материала.

Каркас готов. Здесь можно дать небольшой совет. Не жалейте материала на монтаж добавочных элементов, делающих сооружение более жестким. Дополнительные детали обеспечат конструкции большую устойчивость и надежность. Ворота на гараж навешиваются до того, как будет произведена обшивка каркаса. Въезд обустраивается готовыми изделиями. При желании ворота несложно сделать и самостоятельно, используя профилированные листы и профтрубы.

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Тип навеса	Сфера применения	Особенности конструкции

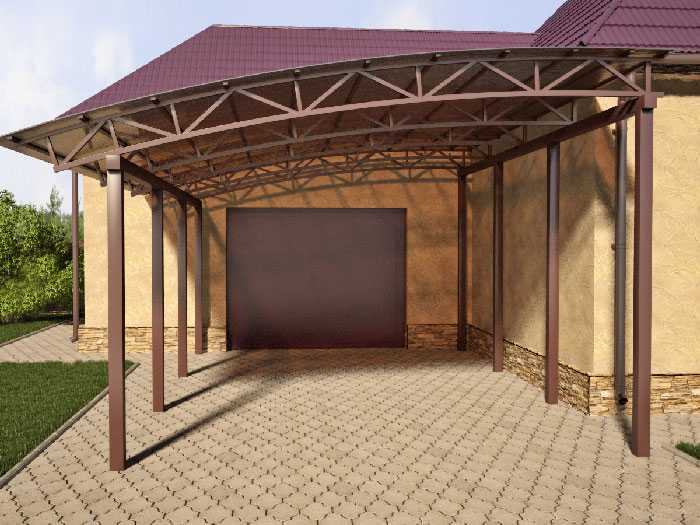

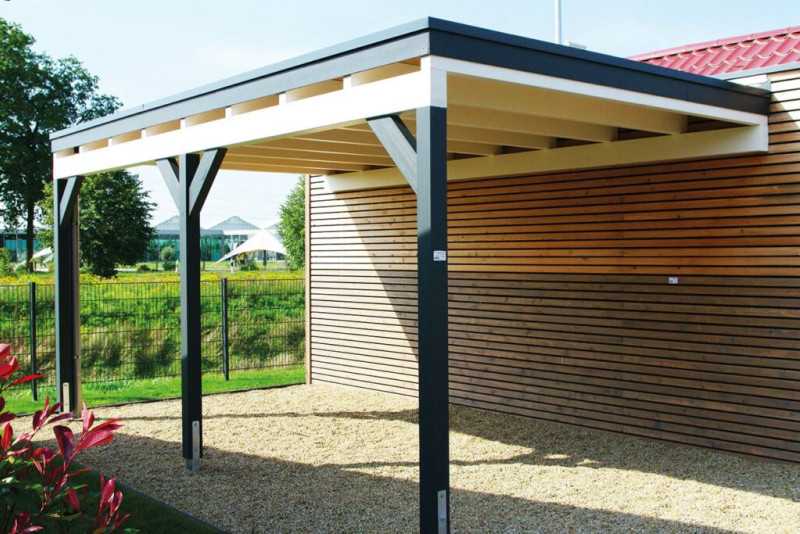

пристроенный	террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группами	пристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры

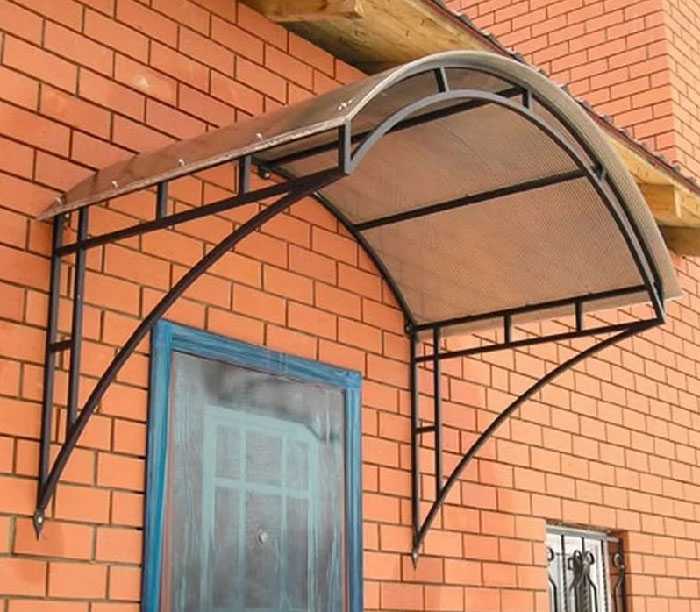

консольный	козырьки небольшого размера над входными группами, окнами, балконами	не имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящий	надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далее	опирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навеса	Особенности конструкции	Особенности монтажа

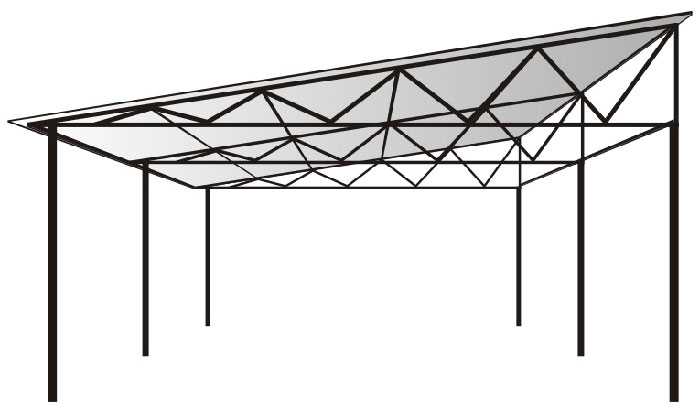

односкатный	одна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опору	самый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатный	верхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системы	при наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровый	стропильные ноги встречаются в одной точке – вершине шатра	расчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочный	кровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или ферм	самостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Выбираем и крепим крышу на металлический навес для машин

Как мы уже говорили ранее, можно облегчить конструкцию и прикрепить поликарбонат на крышу, но это будет не очень рационально с точки зрения экономичности. Лучше всего навес односкатный металлический делать из профнастила. К тому же, его не надо гнуть, ровнять, подкладывать хитрые шайбы и не страшно перетянуть немного. Установить его проще пареной репы, рассмотрим пошаговую инструкцию:

ШАГ 1: сверлим отверстия. Нужно поднять металлический лист и сделать в нем отверстия на уровне металлической балки, которая соединяет стороны навеса. Это можно сделать просто: положить лист на балку, снизу маркером отметить где надо сделать отверстия, снять и просверлить их. Отверстия через каждые 35 сантиметров.

ШАГ 2: рассверливаем металлический навес для авто. Отверстия можно делать как заранее в отмеченных местах, так и когда лист прикладывается уже на каркас и через отверстие на профнастиле просверлить перемычку. Использовать надо специальные шурупы с герметизирующими шляпками, чтобы места завинчивания не ржавели. Можно использовать пластиковые шайбы для работы, это удобно и дешево.

ШАГ 3: обработка защитными материалами. Лучше использовать глубокие пропитки для металла и лаки, чтобы наша работа простояла долгие годы. При использовании лака металлические навесы для дачи служат минимум в 2 раза дольше, поскольку даже высокая кислотность осадков не вызывает коррозийные процессы.

Мы рассмотрели, как сделать металлический навес без помощи специализированной бригады, но еще предлагаем посмотреть видео, как правильно нужно привинчивать профнастил к каркасу металлическому, чтобы не допустить ошибки:

Разновидности

Навесы бывают пристроенные к какому-либо строению или отдельно стоящие. Пристроенные модели представляют собой конструкцию, одна сторона которой примыкает к стене, а три другие остаются свободными, открытыми. Отдельно стоящие модели представляют собой своеобразную беседку или навес для укрывания автомобиля.

В качестве материала, для изготовления такого сооружения используют древесину, железо или пластик. Последний вид материала чаще всего используют для изготовления дачных конструкций.

Соорудить дачный навес из труб ПВХ можно своими руками. Примеры навесов, созданных из пластиковых труб ПВХ своими руками можно посмотреть на фото.

Полезные советы

Если вы решили своими руками построить навес из профтрубы, то вам стоит взять на вооружение несколько полезных советов.

При самостоятельном возведении навеса нужно ответственно подходить к выбору типа кровли. Нужно учитывать, что снег должен на ней не задерживаться, а свободно падать на землю, не нагружая конструкцию. Если надо соединить металлические конструкции из профиля, толщина стенок которого составляет больше 3-х мм, то лучшим решением станет газосварка. Электрические аналоги могут просто не справиться с такими объемами работ. Чтобы сделать арку, нужно будет согнуть профильную трубу. Изгиб возможно сделать посредством трубогиба

Если такого оборудования нет, то можно воспользоваться болгаркой и сваркой. Если для оформления кровли конструкции вы подобрали волнистый материал, то во время его укладки необходимые отверстия нужно будет проделывать в гребне волны

Перед началом монтажных работ важно не только составить подробный план-проект сооружения, но и определиться с уровнем промерзания грунта. Именно от этого показателя будет зависеть глубина размещения фундамента опор

Если в качестве крепежных деталей были выбраны саморезы, то стоит убедиться в том, что они предназначены для монтажа кровли и оснащены специальными прорезиненными шайбами. Абсолютно все монтажные работы нужно начинать с нижних частей, постепенно переходя наверх. Листовой профиль лучше всего резать специальными ножницами по металлу

Рекомендуется избегать воздействия на такие материалы болгарки, поскольку она может нанести серьезные повреждения верхним защитным слоям листового металлопрофиля. Во время установки и укладки кровельного материала настоятельно не рекомендуется слишком сильно затягивать саморезы. Это обусловлено тем, что резиновая вставка в этих элементах очень легко и быстро деформируется, из-за чего впоследствии заметно возрастет риск образования протечек

Для самостоятельной сборки металлического навеса важно выбирать только качественные, новые материалы. Ни в коем случае не покупайте профиль со следами ржавчины, с повреждениями или деформацией

Из таких деталей качественный и долговечный навес вряд ли получится. Во время сборки конструкции очень важно позаботиться о том, чтобы не было перекосов. Чтоб не столкнуться с такими серьезными дефектами, рекомендуется все сварочные работы осуществлять на идеально ровных поверхностях. Если металлический навес выстраивается с примыканием к солнечной стороне основной постройки, то в роли кровельного покрытия для него целесообразно использовать именно профнастил. Это обусловлено тем, что в отличие от того же поликарбоната он совсем не пропускает свет. Если вы не владеете навыками работы со сварочным аппаратом, то за самостоятельное соединение металлических деталей посредством сварки лучше не браться. Целесообразно обратиться к специалистам, которые хорошо владеют сварочным делом.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорных и стропильных систем.

Тип опорной системы зависит от положения навеса относительно других построек. Отдельно навесные, консольные и отдельно стоящие конструкции.

Тип навеса	Сфера охвата	Характеристики проекта
прикрепил	террасы, веранды, летние кафе, пристроенные автостоянки, навесы над входными группами	прикреплены к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольный	небольшие навесы над входными группами, окнами, балконами	не имеет опор, крепится непосредственно к стене здания, дополнительное крепление обеспечивает подвесная система, которая также крепится к стене
стоя отдельно	хозяйственные постройки, навесы над детскими площадками, спортивные площадки или индивидуальное оборудование, частные и общественные автостоянки, летние бары, автобусные остановки и т д	опирается на опору (навес для зонта) или на опорную систему из нескольких стоек

Поскольку крыша является основной частью навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы различают одно- и двухскатные, арочные и вальмовые крыши.

Тип навеса	Характеристики проекта	Особенности установки
склонный	одна сторона опорной системы выше другой, если навес отдельно стоящий, для навесов консольных и навесных верхние концы стропильных ног крепятся к стене, нижние концы поддерживаются подвесом или опорой	самый простой в исполнении вид навеса, не требующий сложных расчетов и наличия специального оборудования, подойдет любой рубероид, для установки навеса на большой площади стропильная система собирается на основе ферм в форма прямоугольного треугольника
барабанная перепонка	верхние концы стропильных ног опираются друг на друга или на конек, для устойчивости системы требуются дополнительные вертикальные и наклонные элементы	при наличии правильных расчетов и чертежа установка не намного сложнее навеса, установка рубероида усложняется только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
бедра	ноги балки сходятся в одной точке — вершине палатки	расчет стропильной системы усложняется с увеличением количества скатов крыши; для изготовления кровли необходим точный срез рубероида, нужны специальные кровельные элементы для защиты стыков и верхушек кровли
арочный	крыша имеет форму волны, арки или полуарки, стропильная система собирается на основе арочных ножек или ферм	самостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и возможности формировать трубы одинаковой кривизны, рубероид для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Необходимые материалы

Чтобы возвести постройку необходимо подготовить:

для кровельного настила – листы профлиста;
для опор — профильные трубы, имеющие сечение 60×60, 80×80 или 100×100 миллиметров, принимая во внимание размеры навеса;
для обвязки и постройки кровельного каркаса – профильные трубы со сторонами 60×40 или 60×60 миллиметров;
для обрешетки кровли – элементы с сечением 20×20 или 40×20 миллиметров;
крепежные изделия – это самонарезающие оцинкованные винты в соответствии с цветом профлистов, пресс-шайбы и болты анкерные;
для фиксации опор – бетонный раствор;
для укладки напольного покрытия – цементную смесь или плитку (можно использовать бетонные, керамические изделия).

Подготовка материалов

Для создания стильного навеса из труб НКТ вам понадобятся следующие материалы:

1. Трубы НКТ: выберите трубы необходимого диаметра и длины в зависимости от размеров навеса, который вы хотите создать.

2. Машина для обработки труб: вам понадобится машина для резки, сварки и гибки труб, чтобы создать необходимые части и конструкции для навеса.

3. Рабочие инструменты: убедитесь, что у вас есть все необходимые инструменты, такие как сварочный аппарат, болгарка, ручной инструмент и другие, для работы с трубами.

4. Декоративные элементы: подумайте заранее, какие декоративные элементы вы хотите использовать для придания навесу стильного вида. Это могут быть элементы из дерева, кованые изделия, краски и другие.

5. Материалы для фиксации: вам понадобятся гвозди, винты, заклепки и другие материалы для крепления труб и декоративных элементов.

Перед началом работы убедитесь, что у вас есть все необходимые материалы и инструменты, чтобы избежать лишних задержек и перебоев в процессе создания стильного навеса из труб НКТ.

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

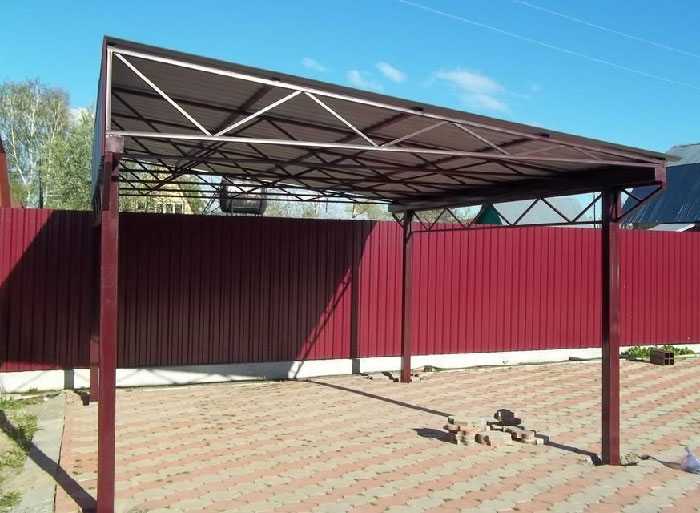

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Этапы работ

Монтажные работы, как правило, стандиртизированы. Они включают несколько взаимосвязанных этапов. Рассмотрим ниже основные из них:

1. Формирование прочного фундамента.
2. Нарезка расходного материала по заданным размерам.
3. Производство фермы.
4. Сбор стенок, которые будут установлены по бокам.
5. Надежное скрепление кровельных ферм и готовых секций.
6. Монтаж каркаса на заранее подготовленной территории.

Опытные мастера в обязательном порядке обрабатывают металлические детали грунтовкой, краской от коррозии. Таким образом, сооружение прослужит своему владельцу много лет. При необходимости проводится обрезка лишнего кровельного покрытия. Расчет ферм для навеса из профильной трубы лучше всего выполнять на специальном агрегаторе.

Заливка готовой цементной смеси осуществляется в свободное пространство. После затвердевания данного участка проводится монтаж боковых стенок, столбов и ферм. При возведении односкатной конструкции в первую очередь устанавливаются боковые секции, а затем уже и кровельные фермы.

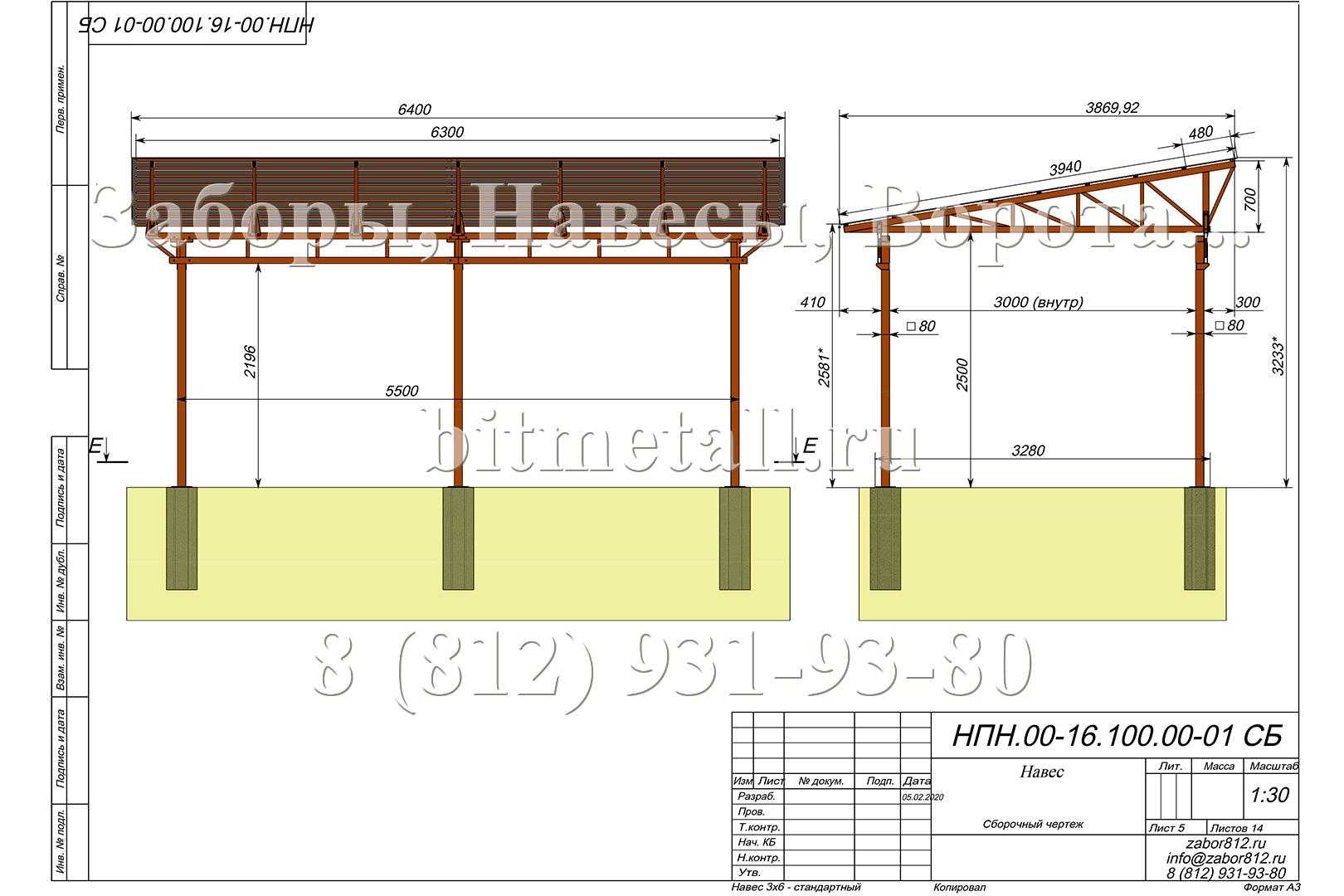

Чертеж навеса из профильной трубы с размерами позволяет точно контролировать строительные работы на всех этапах. Нарезка металлических листов осуществляется с запасом. Это позволит сэкономить время в случае допущения ошибок.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Для установки козырька, требующего крепление к дому, нужно получать разрешение.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

В качестве кровельного покрытия обычно используется поликарбонат (сотовый, реже монолитный) профнастил или металлочерепица.

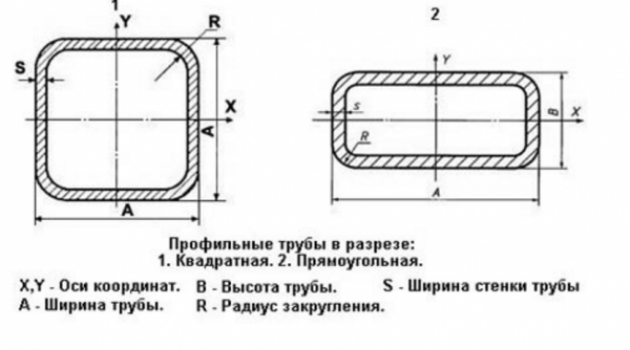

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крыши	Угол наклона крыши	Соотношение длина:высота фермы
односкатная	6-15	7-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)	15-22	7:1
двускатная, шатровая, арочная (регион с сильными ветрами)	22-35	5:1
мансардная, арочная	35-75	2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, м	Параметры опорных труб	Параметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)	тяжелая кровля (черепица, шифер)
до 4,5	сечение 40*40 кв. мм	сечение от 20*20 до 30*30 кв. мм, толщина стенок 1,5-2 мм	сечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5	сечение от 50*50 до 80*80 кв. мм	сечение от 40*20 до 40*40 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5	сечение от 80*80 до 120*120 кв. мм	сечение 60*30 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

• Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
• Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
• Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
• Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Способы шумоизоляции для снижения гула в канализационном стояке

Перевоплощение старых труб в уникальные конструкции

Если у вас есть старые неиспользуемые трубы НКТ, не спешите избавляться от них. Вместо этого, вы можете превратить их в уникальные и стильные конструкции, которые станут прекрасным дополнением для вашего сада или участка.

Перед началом работы необходимо привести трубы в хорошее состояние. Очистите поверхность от ржавчины и зачистите шероховатости. Затем можно приступать к созданию вашего уникального навеса или конструкции.

Далее предлагаем несколько идей, как использовать старые трубы НКТ:

• Создание арки для входа на участок. Установите две трубы вертикально и соедините их по верхнему краю, создавая арку. Дополните ее цветными цветами или плющом, чтобы придать ей еще большее очарование.
• Установка вертикальных опор для горшков с цветами. Приспособьте трубы в качестве опор для горшков с цветами. Разместите их на разных уровнях и выберите разные цвета цветочных композиций для создания красивого и яркого эффекта.
• Создание вертикальных ограждений. Пристройте трубы в землю и соедините их горизонтальными элементами, чтобы создать стильное ограждение для участка. Можете оставить трубы в их первоначальном цвете или покрасить их в яркий оттенок.
• Использование труб в качестве стоек для гамака или качелей. Установите две трубы в землю, чтобы они служили опорами для гамака или качелей. Это создаст комфортное место для отдыха и расслабления.

Это лишь несколько идей, как можно использовать старые трубы НКТ для создания уникальных конструкций. Ваша фантазия и творческие способности не ограничены, поэтому не бойтесь экспериментировать и создавать по-настоящему впечатляющие и оригинальные проекты.

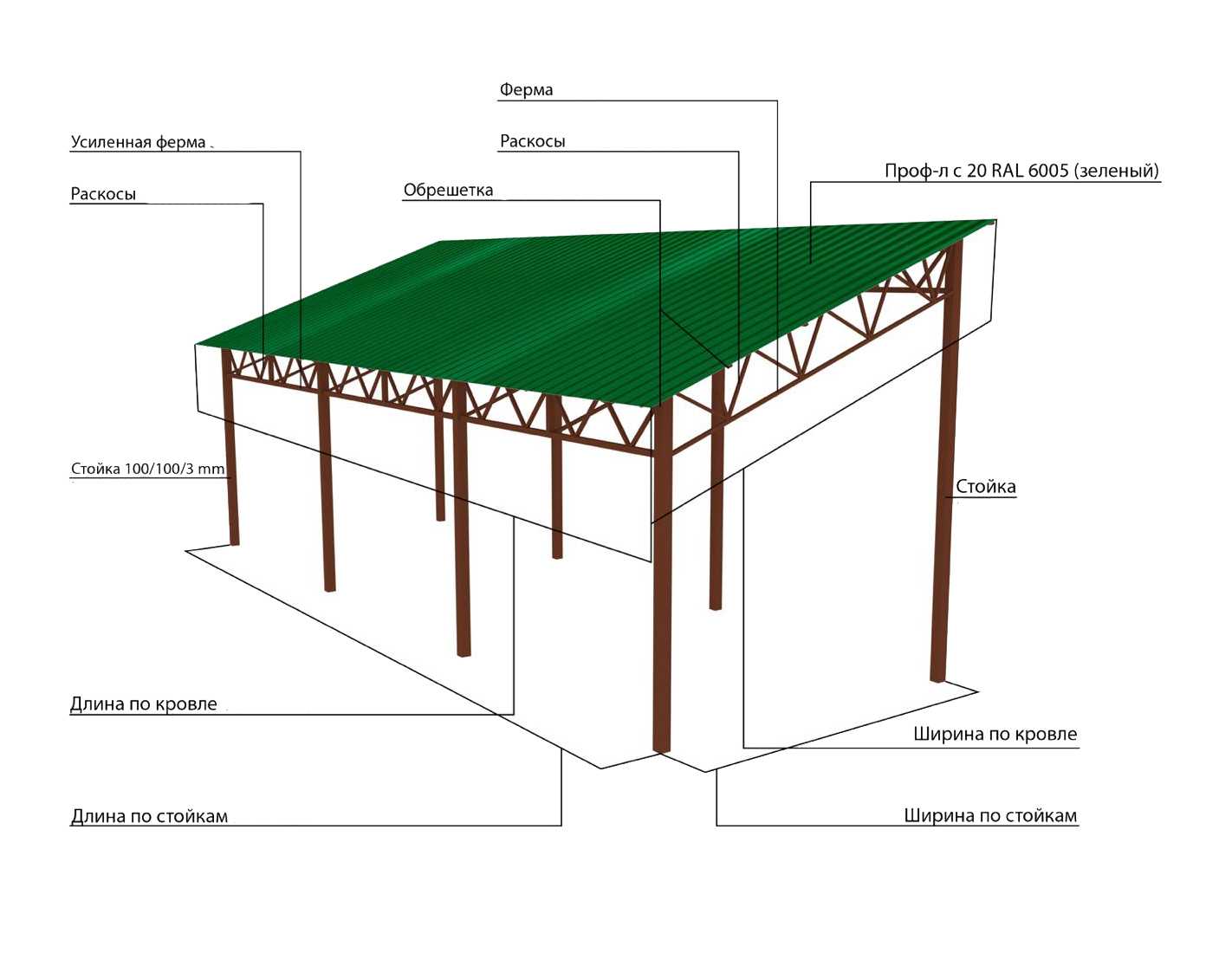

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66
