Пластиковые трубы с надвижными фитингами

Пуш-фитинги / push-фитинги

Пуш-фитинги (push — давить, толкать англ.) — это последняя, по времени появления, разновидность фитингов для металлопластиковых труб. За сравнительно короткое время было представлено несколько поколений этих самофиксирующихся фитингов.

Принцип действия пуш-фитинга заключается в самофиксации вставленной в него трубы. При монтаже труба вдавливается в пуш-фитинг, надеваясь на интегрированный штуцер с уплотнительными кольцами. Система подпружиненных внутренних колец плотно прижимает трубу к штуцеру и не дает ей возможности выйти из фитинга. Два уплотнительных кольца из EPDM обеспечивают требуемую герметичность соединения. Труба должна быть откалибрована и со снятой внутренней фаской.

Достоинства пуш-фитингов:

Не требуется специальный инструмент.
Требуется только труборез и калибратор.
Простота монтажа.
Не требуются специальные навыки и «золотые руки». Можно самостоятельно смонтировать на пуш-фитингах трубопровод из металлопластиковых труб.
Ускоренный монтаж.
Пуш-фитинги позволяютвыполнить большой объем работы за короткое время.
Подходят для труднодоступных мест
Можно замоноличивать.
Пуш-фитинги обладают надежностью,
достаточной для скрытого монтажа в строительных конструкциях (стенах, полах).

Недостатки пуш-фитингов:

Заужение проходного сечения
. Это приводит потере давления в системе вследствие высокого местного гидравлического сопротивления в пуш-фитингах.
Высокая цена.
Это самые дорогие фитинги для металлопластиковых труб.

Сводная таблица выбора фитингов для металлопластиковых труб

	Радиальные пресс-фитинги	Аксиальные пресс-фитинги	Пуш -фитинги	Обжимные фитинги
Возможность скрытой прокладки
Многократное использование		ДА/НЕТ
Наличие уплотнения в фитингах

Заужение сечения в фитингах
Время и простота монтажа
Надежность соединения	+++

Стоимость системы
Стоимость комплекта инструментов

Families Citing this family (11)

* Cited by examiner, † Cited by third party
Publication number	Priority date	Publication date	Assignee	Title
US8522414B1 (en) *	2011-05-31	2013-09-03	Peter W. Utecht	Portable hand operated hose fitting swaging device
US9604273B1 (en) *	2014-05-06	2017-03-28	Veigh Hogan	Axial swage tool
CN105729377A (zh) *	2014-12-08	2016-07-06	金红叶纸业集团有限公司	一种轴承退卸套的装拆装置、安装方法和拆卸方法
US9982813B2 (en)	2015-03-27	2018-05-29	Designed Metal Connections, Inc.	Swage fitting
US10400921B2 (en) *	2015-05-05	2019-09-03	Aerofit, Llc	Axial swage tool
JP6512182B2 (ja) *	2016-06-27	2019-05-15	日亜化学工業株式会社	半導体装置の製造方法
WO2018080481A1 (en) *	2016-10-26	2018-05-03	Halliburton Energy Services, Inc.	Swaged in place continuous metal backup ring
US10828757B2 (en) *	2016-11-09	2020-11-10	Aerofit, Llc	Axial swage tool
US11358210B2 (en) *	2017-05-26	2022-06-14	Eaton Intelligent Power Limited	Swaging tool and method of manufacturing same
EP3473384A1 (de)	2017-10-20	2019-04-24	Haelok AG	Montagevorrichtung zur herstellung einer pressverbindung zwischen einem fittingbausatz und einem rohrstück
US11623265B2 (en) *	2017-12-28	2023-04-11	Dmc Power, Inc.	Power swage tool

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется PE-X a;
воздействие химического элемента силана образует материал PE-X b;
использование заряженных электронных частиц. В результате облучения электронами получается материал Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

Высокая прочность.
Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
Наличие антикислородной защиты.
Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
Неподверженность воздействию химических составов.
Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

водоснабжения;
для транспортировки газообразной рабочей среды;
канализационных систем;
систем отопления;
устранения наледи водоотводов;
для теплого пола;
подачи технической воды и химической рабочей среды;
других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала. Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

Внутренний слой изготовлен из сшитого полиэтилена.
Несущий промежуточный слой выполнен с применением алюминия.
Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала. Основное преимущество таких труб – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

системы горячего и холодного водообеспечения;
напольное отопление (трубы 16 мм в диаметре);
высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.

Трубы Uponor

Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Что собой представляют фитинги

Их в народе называют «соединительные детали». Они предназначаются не только для соединения труб между собой.

С их помощью производят разветвление сети, стыкуют трубопроводы разного вида и сечения.

Итак, мы с вами выяснили, что штуцера способны решать одновременно несколько задач.

Что значит идеальный фитинг?

Он не должен чинить препятствие свободному прохождению жидкой субстанции по трубам, то есть его внутренний диаметр должен быть, максимально приближен к внутреннему сечению трубы.
Обеспечивать 100% водонепроницаемость.
Не создавать сложности при сборке соединения.
Сохранять свои свойства на протяжении всего времени эксплуатации.
Не допускать вероятности погрешности при сборке, то есть без проблем монтироваться.
Его цена не должна быть слишком высокой.

В большинстве случаев при сопряжении металлополимерных и РЕХ труб, мастера рекомендуют использовать специальные виды соединительных элементов (про муфты для ПНД труб написано здесь).

При этом следует придерживаться следующих правил: при одинаковой толщине стенок и наружного диаметра РЕХ труб для их сборки в единую систему допускается применение штуцеров, первоначально предназначенных для металлопластиковых труб.

Делать наоборот, ни в коем случае, нельзя.

Чаще всего для соединения пластиковых труб используют фитинги аксиального вида с надвижной гильзой. Такой способ установки используют для металлопластиковых изделий и труб из полиэтилена.

Что собой представляет данная техника?

Она основывается на таком свойстве, как «эффект памяти».

Это означает, что видоизмененный полимер стремится вернуться в свое первоначальное состояние.

Сопряжение происходит за счет латунных или пластиковых штуцеров с надвижными муфтами (про электросварные прочитайте в этой статье).

Для выполнения работы вам понадобится специальное оборудование и инструментарий.

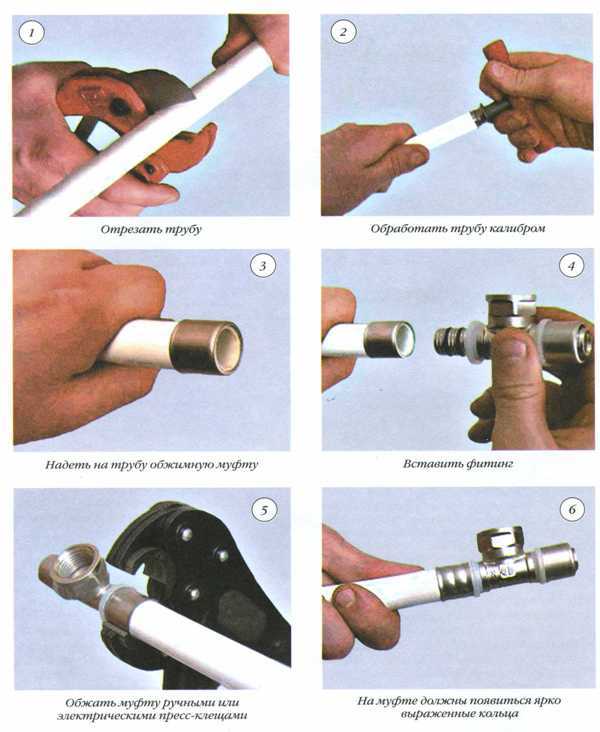

Процесс работы с пресс-фитингами

Прежде всего следует казать, что сами трубы из полимерных материалов (из сжатого полиэтилена) – довольно неприхотливый материал. Они хорошо гнутся, очень легко нарезаются и даже могут восстанавливаться после деформации. Для опресовки трубы вам понадобится фитинги разных конструкций, расширитель, и пресс-инструмент для обжима фитингов, с которым справится даже новичок. Что касается фитингов, то их понадобится всего несколько распространенных видов:

Использование инструмента и пресс-фитингов

переходный фитинг – этот вид нужен, когда необходимо скрепить два прямых куска водопровода. Т.е. он служит соединением для двух труб в одной точке, что дает возможность очень надежно закрепить и герметизировать отрезок;
цанговый фитинг – данный вид используется для обжима элементов цилиндрической формы;
пресс-фитинг бесспорно считается самым надежным, отличным с точки зрения качества и простоты видом соединителей, служащий для монтажа всего водопровода, т.е. это основа основ. Для его опресовки нужно всего-то соединить концы трубы и зажать их при помощи гильз и специальных клещей. После этой нехитрой процедуры труба сразу приобретет герметичность, и по ней можно пускать воду.

Пресс фитинги, или метод холодной спайки

Инструмент для пресс-фитингов

Вспомните, как соединялись старые металлические или чугунные трубы. Для их спайки было необходимо покупать фитинги с нарезанной резьбой, которые впоследствии либо вкручивались в трубу определенного диаметра с использованием подмотки для герметичности, либо нужно было искать сварщика, который при помощи сварочного аппарата сварит трубы. Все эти действия занимали много времени, при этом сварка – довольно грязный процесс, и запах выветривается еще пару дней.

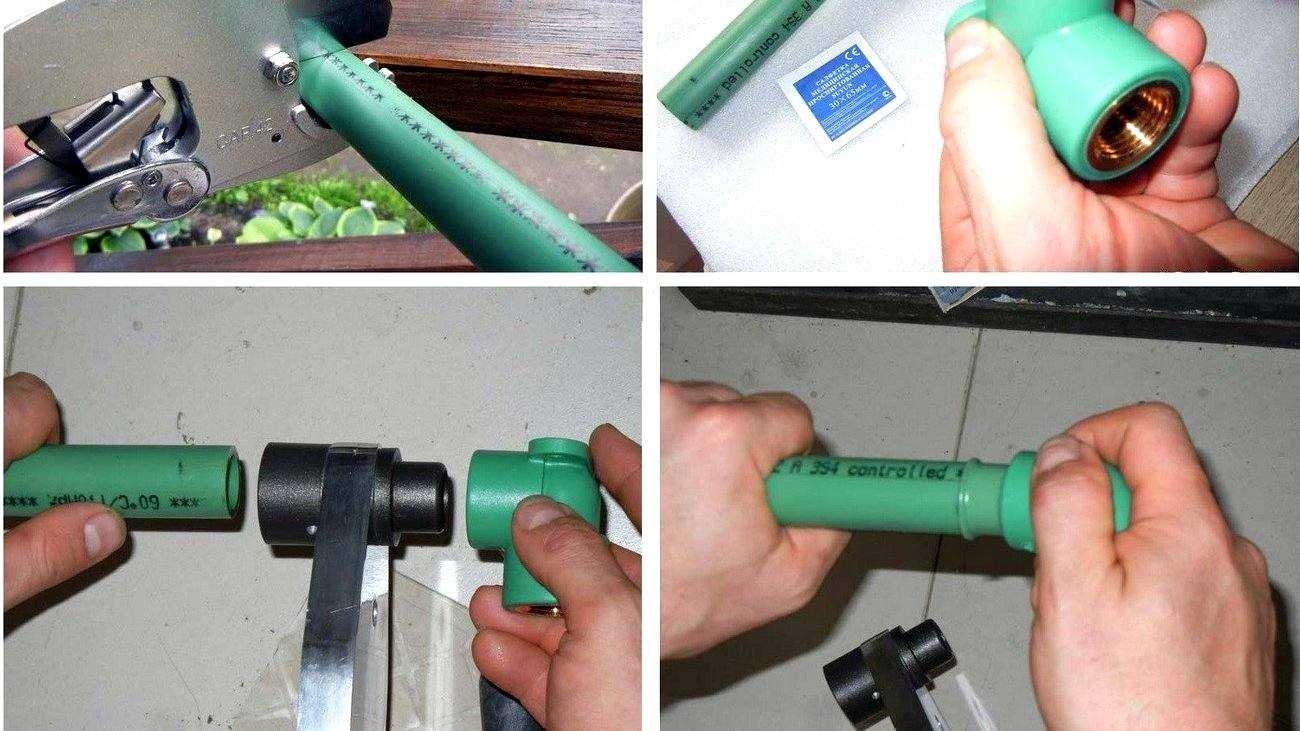

Потом применение в сантехнике получили пластиковые трубы. Этот выбор, конечно, стал более выгодным и удобным, пластик не окисляется и весит гораздо меньше металлических труб. Но работа все равно занимала много времени, а сидеть несколько дней без воды зачастую бывает просто невыносимо.

Но теперь в нашу жизнь вступает новая технология полимерных труб и пресс-фитингов. Этот вариант хотя и стоит несколько дороже, но сборка водопровода или системы отопления с применением этой технологии занимает не более трех-четырех часов. К тому же, теперь вам не нужно варить сварочным аппаратом трубы, или беспокоиться, что соединение протечет, такой результат достигается благодаря технологии пресс-фитингов.

Аксиальные пресс-фитинги с надвижной гильзой

Аксиальные пресс-соединения были разработаны для труб из сшитого полиэтилена (PEX), а потом стали применяться и для металлопластиковых труб.

Достоинства аксиальных пресс-фитингов:

Соединение без уплотнительных колец.
При аксиальной запрессовке сама труба становится уплотнителем. Поэтому возрастает надежность соединения и не надо делать калибровку трубы со снятием фаски.
Пониженное заужение проходного сечения.
Аксиальные пресс-фитинги с надвижной гильзой отличаются сравнительно небольшими потерями давления, что выгодно их отличает от остальных типов фитингов для металлопластиковых труб (обжим, радиальный пресс и push-фитинги). Это позволяет применять трубы и фитинги меньшего диаметра при одинаковых гидравлических параметрах, в сравнении с системой на радиальных пресс-фитингах.
Можно замоноличивать.
Высокая надежность аксиального пресс-соединения допускает использование аксиальных пресс-фитингов для устройства системы теплых полов, скрытого монтажа в строительных конструкциях (стенах, полах)
Многоразовое использование.
Аксиальные пресс-фитинги и надвижные гильзы из латуни, бронзы и нержавейки допускают повторное использование. Соединение можно разобрать, нагревая строительным феном.

Недостатки аксиальных пресс-фитингов:

Требуется дорогостоящий специальный инструмент
. При монтаже аксиальных пресс-фитингов необходимо использовать два вида специального инструмента: трубный расширитель и аксиальный (надвижной) пресс.
Не походит для труднодоступных мест.
Необходимо учитывать, что инструмент сложно использовать в труднодоступных местах.

Как соединить сшитый полиэтилен

Выбор способа соединения труб PEX зависит от давления в системе и температуры воды (теплоносителя). Учитываются возможные скачки давления. Для центрального водопровода этот показатель – 2,5-7,5 бар. В автономном отоплении давление – до 2 бар. В централизованном оно может достигать 8 бар.

Сшитый полиэтилен для отопления можно соединять такими способами:

Обжимной. Самый простой метод, применяется для водопроводных систем. Обжимные фитинги состоят из трех частей – гайки, разрезного кольца и штуцера.
Прессовочный. Используется свойство усадки. Соединительная муфта состоит из пресс-кольца и штуцера. Дополнительно нужен расширитель и ручной пресс.

Монтаж компрессионными фитингами

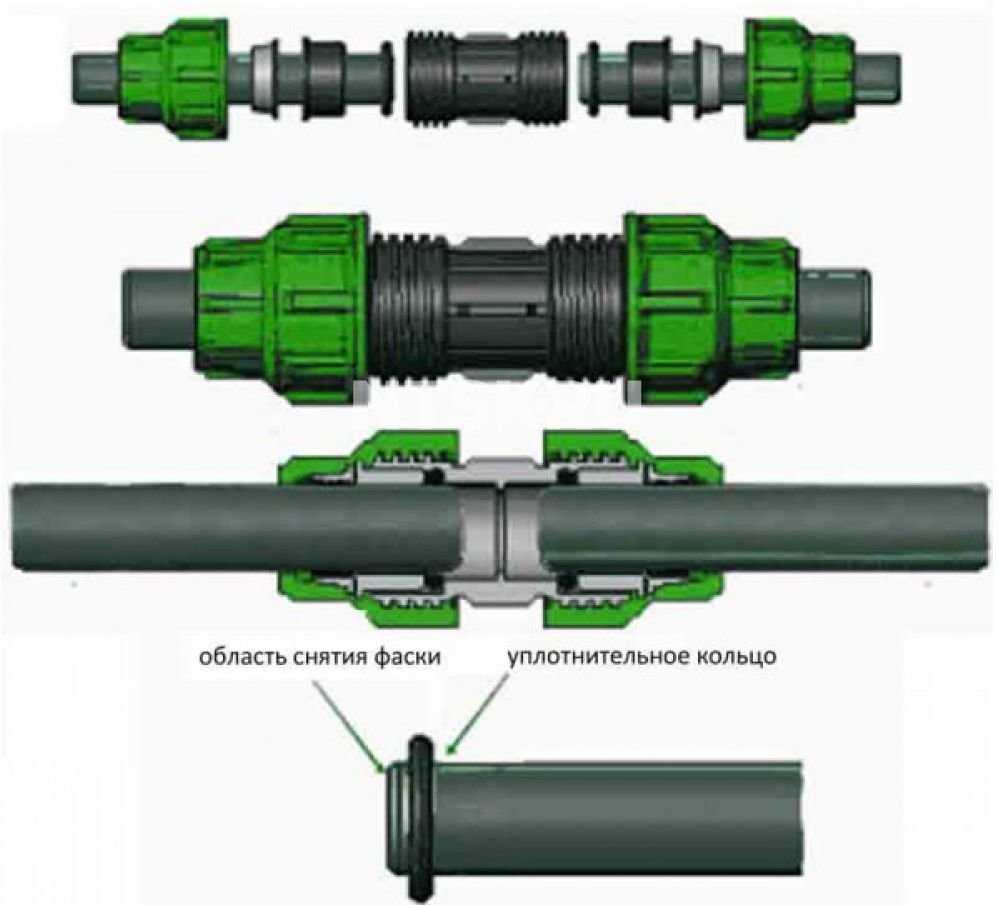

Соединение трубы для водоснабжения делают компрессионными фитингами. Они изготавливаются из

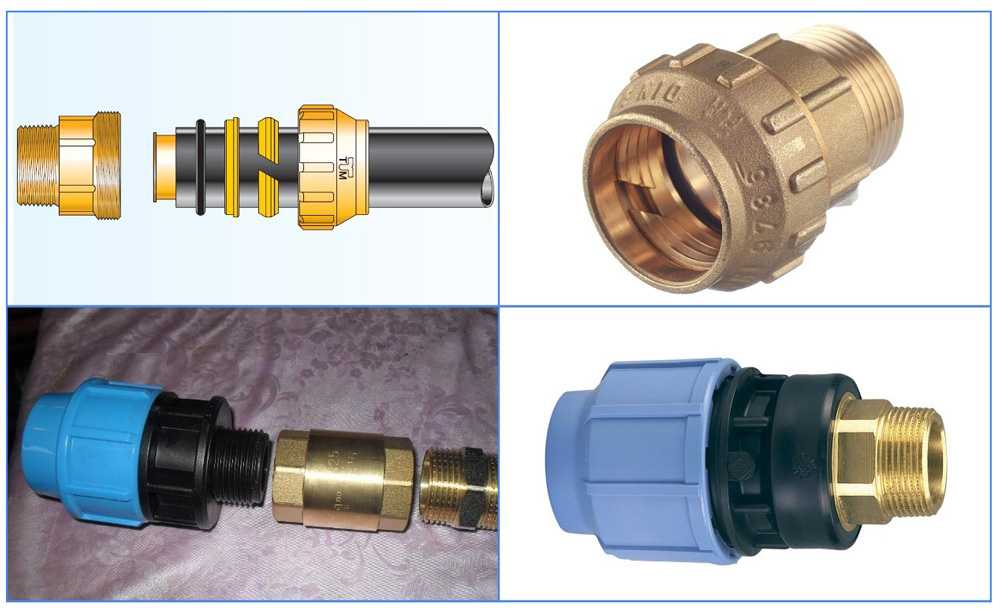

Компрессионный фитинг

пищевой латуни. Этот материал обладает высокой стойкостью к вымыванию цинка. Альтернатива- соединители из полифенилсульфона (PPSU). Они применяются для скрытого монтажа, так как обладают прочной конструкцией.

Особенности монтажа:

Минимум инструментов – два газовых ключа, труборез.
Для фиксации нужна только мускульная сила.
Простой демонтаж, что удобно для создания временных трубопроводов.

Для соединения обжимную гайку устанавливают на конец трубы. Затем монтируют разрезное кольцо. Штуцер нужно вставить до упора. Обжимную гайку накручивают на фитинг

Важно не пережать, контролируя мускульное усилие

Соединение электросварными фитингами

Для сварки сшитого полиэтилена нужны специальные фитинги. Они изготавливаются из полиэтилена марок ПЭ-80, ПЭ-100. Внутри расположены нагревательные элементы в виде спиралей. На внешней части конструкции есть два соединителя для подключения электрических контактов. При прохождении тока спирали нагреваются, материал труб и фитинга сваривается.

Электросварной фитинг

Порядок использования электросварных фитингов.

Зачистка внешней части трубопровода, расстояние – меньше половины фитинга с каждой стороны трубы.
Установка муфты до внутреннего ограничителя.
Монтаж контактов сварочного аппарата.
Выбор режима, зависит от вида PEX, диаметра и толщины магистрали.

После выключения сварочного аппарата контакты нужно отсоединить. Торцевая сварка для труб небольшого диаметра и толщины стенки недопустима. Она не обеспечит должного качества и надежности соединения.

Обжимной метод

Соединение механическое, но отличается от компрессионного способа. Особенность обжимных муфт – формирование неразъемного соединения. Дополнительные инструменты – цанговый расширитель и пресс-фитинг. Простой способ монтажа – установка муфты на конец трубы и прессование. Но такой метод не гарантирует надежности.

Альтернативный метод установки обжимной муфты.

Соединение обжимом

Пресс-кольцо надевается на трубу.
В раструб вставляется расширитель, увеличивая диаметр трубы до размеров фитинга.
Вместо расширителя монтируют штуцер.
На конструкцию натягивается кольцо и обжимается механическим или пневматическим прессом.

Если после проверки системы обнаружена протечка или другие дефекты, для демонтажа нужно полностью удалить соединительный узел. Поэтому рекомендуется оставить небольшой запас длины в местах монтажа муфт.

Какой способ лучше

Для организации системы водоснабжения или отопления с открытым монтажом трубопроводов можно выбрать компрессионные муфты. Это обслуживаемые соединения, их нужно периодически подкручивать для надежности. Они же используются для прокладки временных магистралей.

Обжимной метод можно применять для скрытого монтажа. Но окончательную укладку и скрытие трубопроводов делаю после проверки целостности системы. Она должна проработать при максимальном давлении несколько часов. После этого проверяют целостность и герметичность соединений.

Можно или нет?

Можно все то, что не запрещено конституцией. Трубы теплого пола так же можно соединять между собой. Работать система в 99% случаев будет так же без проблем, и вы не заметите разницы. Другое дело, что таких соединений все же нужно избегать, если позволяет ситуация.

Водяной теплый пол изначально задумывался, как бесстыковая система. Такое решение позволяет считать систему одной из самых надежных. Добавление стыков – это дополнительные риски протечки. Любая протечка – это вскрытие полов с последующим ремонтом не только трубы, но и вашего дома.

Это не значит, что в вашем случае утечка обязательно произойдет. Вполне возможно, все будет хорошо. Но «магия» от надежности будет уже не такой.

Так же любое соединение – это заужение проходного диаметра трубы. У труб теплого пола (особенно 16 мм и ниже) высокое гидравлическое сопротивление. Уменьшая проходной диаметр, вы увеличиваете сопротивления и ограничиваете проход теплоносителя. Это может повлечь за собой плохой прогрев отремонтированного контура.

Общее описание муфт под опрессовку

Пресс-фитинговое соединение является одним из наиболее надежных способов сочленения металлопластиковых труб. Трубопровод в результате такого монтажа получается неразъемным, но очень надежным. Если после сборки потребуется изменить его схему, то придется многое переделывать заново, зато протечки практически исключены.

Надежность пресс-соединения обеспечивается обжимом трубы вокруг фитингового штуцера специальной гильзой из нержавеющего металла. Если нужно будет заменить трубу, опрессованный участок потребуется вырезать

Пресс-фитинги относятся к неразъемному виду соединений, получаемых в данном случае за счет обжатия металлической гильзы вокруг уплотнительного кольца. При этом в результате производимого обжима кольцо необратимо деформируется. Снять его, а затем повторно использовать невозможно. Немного изменяется и геометрия самой трубы.

Для металлопластиковых труб фитинги под опрессовку изготавливаются из:

латуни;
нержавеющей стали.

Первый вариант более предпочтителен. Он надежней и долговечней в условиях повышенной влажности.

Недобросовестные производители нередко используют для изготовления рассматриваемых фитингов алюминий и иные мягкие металлы. Их легко можно определить по весу. Латунь в руках заведомо тяжелее этих подделок. Использовать подобные изделия для обжима металлопластиковых труб категорически не рекомендуется. Они по определению не способны плотно обжать штуцер и трубный пластик.

Фитинги для пресс-соединения и трубы из металлопластика для монтажа внутридомовых трубопроводных систем следует брать от одного изготовителя, иначе об абсолютной надежности стыка можно будет забыть

Каждый производитель труб из металлопластика рекомендует приобретать свой набор пресс-фитингов. И не зря. Трубные изделия и фитинги у разных изготовителей могут по диаметру различаться буквально на миллиметр. Совсем немного, но этого вполне хватает, чтобы снизить надежность соединения. Лучше здесь не экономить, рискуя получить порыв и протечку.

Единого стандарта на очертания и точные габариты для штуцеров не существует. Каждый из изготовителей самостоятельно выбирает эти параметры для своих изделий. Некоторые продавцы предлагают универсальные пресс-фитинги, но это банальная рекламная уловка. Применение подобных соединительных деталей неизбежно и в ближайшем будущем после монтажа обернется протечками.

Итоги статьи.

TECEflex — это система полимерных труб с широкой областью применений во внутренних инженерных системах. Латунные фитинги сертифицированы и разрешены для трубопроводных сетей питьевой воды, отопления, газоснабжения и сжатого воздуха. Особая конструкция металлополимерных труб TECEflex делает их пригодными для универсального применения. Исключение составляет труба для газа, у которой наружный слой желтого цвета. Поэтому TECEflex действительно универсальная трубопроводная система.

Универсальная трубопроводная система для всех областей применения в внутридомовом инженерном оборудовании

Может применяться в трубопроводах питьевой воды, отопления и сжатого воздуха — «5 систем — один фитинг»
Технология соединений без уплотнительных колец
Трубы и фитинги практически с одинаковым внутренним поперечным сечением
Толстостенные, незаламывающиеся металлополимерные трубы диаметрами 14-63 мм
Устойчивая к ошибкам монтажа технология
Простые инструменты
Широкий ряд латунных фитингов диаметрами 14-63 мм
PPSU-фитинги (из полифенилсульфона) диаметрами 16 и 20 мм как недорогая альтернатива
Устойчивая к ошибкам и надежная
Высокая термостойкость и прочность на сжатие

Документы для скачивания:

Трубы TECEflex соединяются неразъемно с фитингами методом аксиальной запрессовки. Только материал трубы используется как уплотнитель. Никаких других средств, таких как уплотнительные кольца или герметизирующая лента, не требуется. Технология соединения без уплотнительных колец в высшей степени устойчива к ошибкам монтажа и особенно гигиенична.

TECEflex предлагает широкий ряд латунных фитингов. Универсальные латунные фитинги применяют для трубопроводных сетей питьевой воды, отопления, газоснабжения и сжатого воздуха. Фитинги сделаны из специальной коррозионноустойчивой латуни (с низким уровнем вымывания цинка), признанной в Европе и рекомендованной DVGW. В соответствии с действующими директивами по питьевой воде она подходит для воды любого качества.

Одобрение DVGW подтверждает гигиеническую и биологическую пригодность TECEflex для трубопроводов питьевой воды и долгий срок службы — минимум 50 лет. Сильной стороной также является технология аксиальной запрессовки без уплотнительных колец

В соединениях нет полостей, и важное с гигиенической точки зрения застаивание воды нигде не происходит. Материалы, применяемые для фитингов, одобрены по всей Европе

Благодаря использованию коррозионноустойчивой (CR) латуни фитингам TECEflex не нужны дополнительные защитные слои со сложной технологией нанесения. Система TECEflex подходит для питьевой воды любого качества.

Металлополимерная труба TECEflex в равной степени подходит для трубопроводов питьевой воды, отопления, поверхностного отопления и сжатого воздуха. Труба для газоснабжения отличается только своим желтым цветом. Благодаря особой конструкции, универсальная труба обладает высоким запасом надежности, сохраняет круглое сечение при изгибании и не образует заусенцев при отрезании. Внутренняя труба, контактирующая со средой, сделана иззарегистрированного в DVGW полиэтилена PE-Xc.

Вплоть до диаметра 32 мм включительно, соединения TECEflex можно делать с помощью ручных инструментов. Большинство соединений выполняют, пользуясь только мускульной силой. Не нужны электричество и батареи. Инструменты очень легкие и чрезвычайно надежные. Они не нуждаются в регулярном обслуживании. Чтобы соединить трубы надо просто надвинуть пресс-втулку на охватывающую фитинг часть трубы — получается герметичное соединение!

Трубопроводную систему из можно смонтировать, используя различные типы соединительных фитингов. Выбор того или иного решения не всегда очевиден, потому что каждая разновидность фитингов имеет свои достоинства и недостатки.
