Схема подключения теплого пола: основные правила

Возможные неполадки в работе системы

Распространённая ошибка в работе тёплых полов данной марки – нарушение нормального функционирования системы. Проверяем, греется ли кабель:

• система должна нагреваться со скоростью примерно 1-2 часа после запуска. При первом включении прогревание поверхности будет осуществляться где-то сутки;
• проверяется функциональность системы с использованием замеров сопротивления на краях кабеля либо клеммах термостата. Отклонения от норм, которые указаны в эксплуатационном листке, могут быть максимум 5 %;
• используете ли вы расходники и регулирующие устройства другой марки? Организация «Специальные системы и технологии» выпускает все требуемые аксессуары для пола ТеплоЛюкс. Если вы применяете оборудование другого бренда в период установки и в момент использования, то это нарушает работу системы;
• термостат и термодатчик – о неполадке можно узнать при помощи тестера. При замене функциональность отопительной системы восстанавливается полностью.

Чтобы исключить поломку тёплых полов, стоит строго следовать рекомендациям касательно установки и использования. Только так вы можете рассчитывать на сохранение работоспособности системы как минимум 20 лет.

Теперь вы знаете обо всех особенностях греющих полов ТеплоЛюкс. Как видите, они имеют различные виды и собственные противоположные стороны. Кроме этого, с полной установкой вы сможете справиться, даже если не имеете достаточно опыта. Если при использовании системы произошёл сбой в работе, то не раздумывайте – обращайтесь к специалистам, способным помочь в разрешении вашей проблемы. Помимо этого, информации и отзывов на тёплые полы ТеплоЛюкс в интернете достаточно. Потому вы без труда найдёте самую объективную информацию относительно выбора системы отопления.

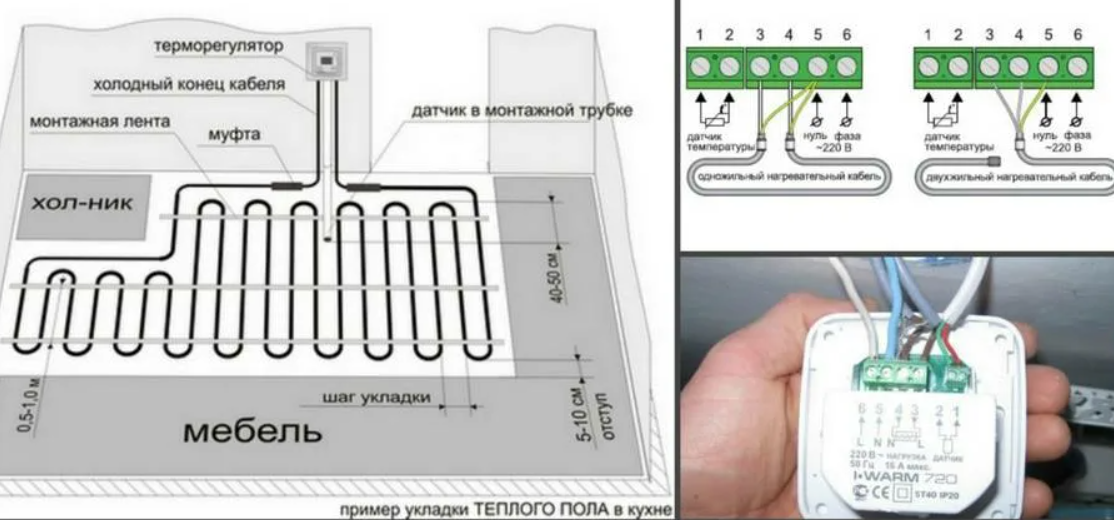

Схема подключения теплого пола к терморегулятору

Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.

Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:

• № 1 — 2 — для питающего кабеля;
• 3 — 4 — для нагревательных элементов;
• 6 — 7 — для термодатчика тёплого пола.

Есть маркировка из букв:

• L — фаза, для белого, чёрного, коричневого проводника;
• N — ноль, для синего кабеля.

Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.

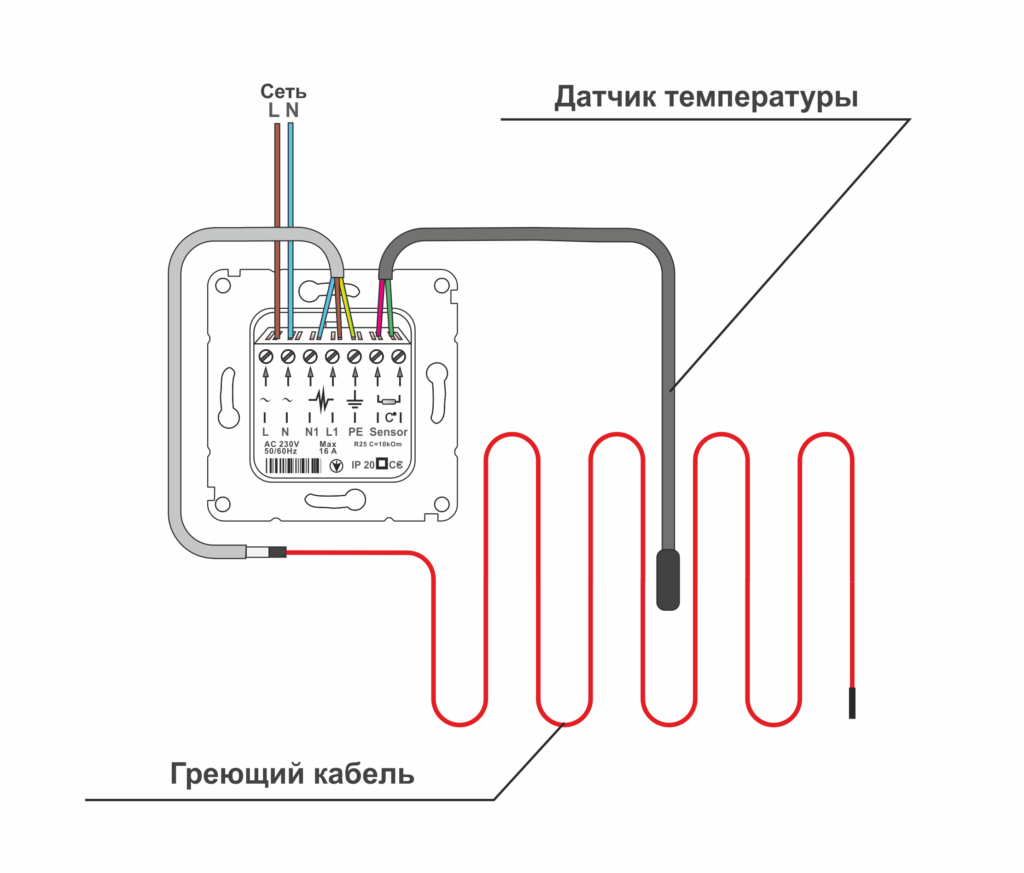

Схема подключения терморегулятора

Теплый пол на втором этаже дома

Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков. Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.

Варианта решения два:

• 1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
• 2. Подключение теплого пола от радиатора отопления.

Для того, чтобы трубы теплого пола на втором этаже не завоздушивались, добавлены дополнительные воздухоотводчики — выше уровня теплого пола.

Особенности

Теплый пол «Теплолюкс» – система, состоящая из кабелей. В зависимости от вариации исполнения в устройстве могут применяться одно- или двужильные секции, обладающие различной длиной, мощностью и другими техническими характеристиками. Все разновидности теплых полов имеют одну комплектацию. В коробке вы найдете:

1. Нагревательные секции. Представляют собой отрезки кабелей. Они оборудованы монтажными кольцами, через которые осуществляется подача электроэнергии. Кабель может быть как одноконтурным, так и двухконтурным.
2. Лента для укладки.
3. Инструкция по монтажу.

Основным элементом системы является кабель. Его задача заключается в превращении электротока в тепловую энергию. Такое преобразование осуществляется за счет экранированных нагревательных жил, защищенных изоляционным слоем. При долгом функционировании температура секции может достичь 70°C. Изоляционная оболочка выдерживает температуру в 100°C, что обуславливает надежность и безопасность всей системы в целом.

Как включить теплый пол Теплолюкс

Порядок подключения

После укладки греющих элементов и подведения к месту установки терморегулятора проводов датчика и тепловыделяющего кабеля, а также электрической сети необходимо подключить Теплолюкс регулятор.

Монтаж кабельных систем Теплолюкс осуществляется в следующем порядке:

Подсоединение осуществляется через УЗО, то есть устройство защитного отключения, с номинальным током 30 мА. Оно помещается в электрощиток. Все работы проводятся при отключённом сетевом питании.

В подготовленное отверстие устанавливается монтажная коробка для термостата. Затем снимается лицевая крышка. На корпусе изображена схема подключения Теплолюкс регулятора, в соответствии с которой производится подсоединение. А более подробную информацию можно найти в инструкции.

Установочные провода имеют различные цвета, которые информируют о его предназначении:

• коричневый (белый, чёрный) – фаза (L),
• синий – ноль (N),
• жёлто-зелёный – заземление.

Для приборов фирмы Теплолюкс подключение выполняется следующим образом:

1. К клеммам 1 и 2 подключается датчик. Здесь не обязательно соблюдать принцип полярности. Подсоединение выполняется в любом порядке.
2. К клеммам 5 и 6 подводится сетевой провод с напряжением 220 В. Фаза (для её определения используется индикатор) подаётся на 6, а ноль на 5.
3. Нагревательная секция или мат подключаются в зависимости от её типа: одножильный или двужильный. В первом случае жилы в изоляции подсоединяются к клеммам 3 и 4, неизолированная жила, то есть экранирующая оплётка, к 5. Во втором случае фаза (жила в коричневой изоляции) подаётся на контакт 3, ноль (изоляция синего цвета) — на контакт 4, вывод экрана (жёлто-зелёная) – 5. Если сеть трёхпроводная, то заземляющие жилы соединяются с общим контуром заземления через клемму PE.

Далее задняя крышка вставляется в коробку и фиксируется двумя винтами. Возвращается на место лицевая панель. После этого проверяется работоспособность системы. Для этого сначала включается электричество, а затем терморегулятор.

На нем выставляется минимальный уровень нагрева. Затем переключается на максимальный нагрев, при этом должен послышаться характерный щелчок замыкания цепи. В течение 1-2 минут проверяется, греется секция или нет. Производится выключение в обратном порядке.

Монтаж нагревательных матов Теплолюкс осуществляется в следующем порядке:

На что обратить внимание

Одним из важных моментов является правильный выбор устройства управления обогревом. Главной его характеристикой является мощность (обычно не более 3 кВт), то есть какую максимальную нагрузку способен выдержать прибор. Если мощность нагревательного элемента выше этого значения, то между ним и термостатом устанавливается дополнительное реле. Оно может быть однофазным с требуемой мощностью.

Установка производится в скрытой коробке или в распределительном щитке. От управляющего блока к реле прокладывается дополнительная проводка и питание к электрополу.

Если планируется использовать систему как основное отопление, то для корректной его работы требуется два датчика контролирующих температуру пола и воздуха.

Существуют различные типы термостатов. К самым простыми относятся механические виды. Они сразу после монтажа готовы к применению, а программируемые модели Теплолюкс настроить нужно.

По способу монтажа они могут быть накладными и встраиваемыми. Накладные закрепить к стене проще, для этого нет необходимости делать отверстие как для встраиваемых моделей.

В целях безопасности монтажные провода мата в стену следует укладывать в гофрированной трубе. По этой же причине не рекомендуется устанавливать терморегулятор в помещения с влажностью воздуха выше 80%. Прибор располагается там, где на него не будут падать прямые солнечные лучи. На высоте не более 150 см и не ниже 30 см.

Подключать тепловыделяющие кабели мощностью более 2 кВт следует с применением специальной проводки и отдельного автомата, который при скачках напряжения снимет нагрузку с электрических полов. Не рекомендуется подключать регулятор к обычной розетке. Это может создать излишнюю нагрузку на электропроводку.

В каждом помещении должен быть собственный блок управления. Это очень удобно, поскольку для каждого помещения можно определить свой температурный режим.

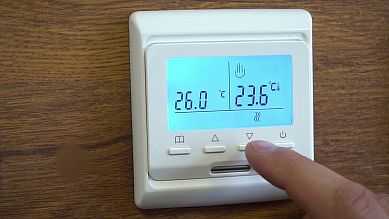

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

1. Нажимается клавиша включения электропитания «0»;
2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
3. Когда набирается температура, высвечивается «set»;
4. Желаемый температурный уровень отражается на индикаторе «run»;
5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

• подъёма;
• ухода из дома;
• возвращения на обед;
• ухода с обеда;
• возвращения вечером;
• ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

• калибровка, переключение и одновременное включение датчиков;
• настройка температурного ограничения;
• установка шага включения и отключения температуры;
• регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

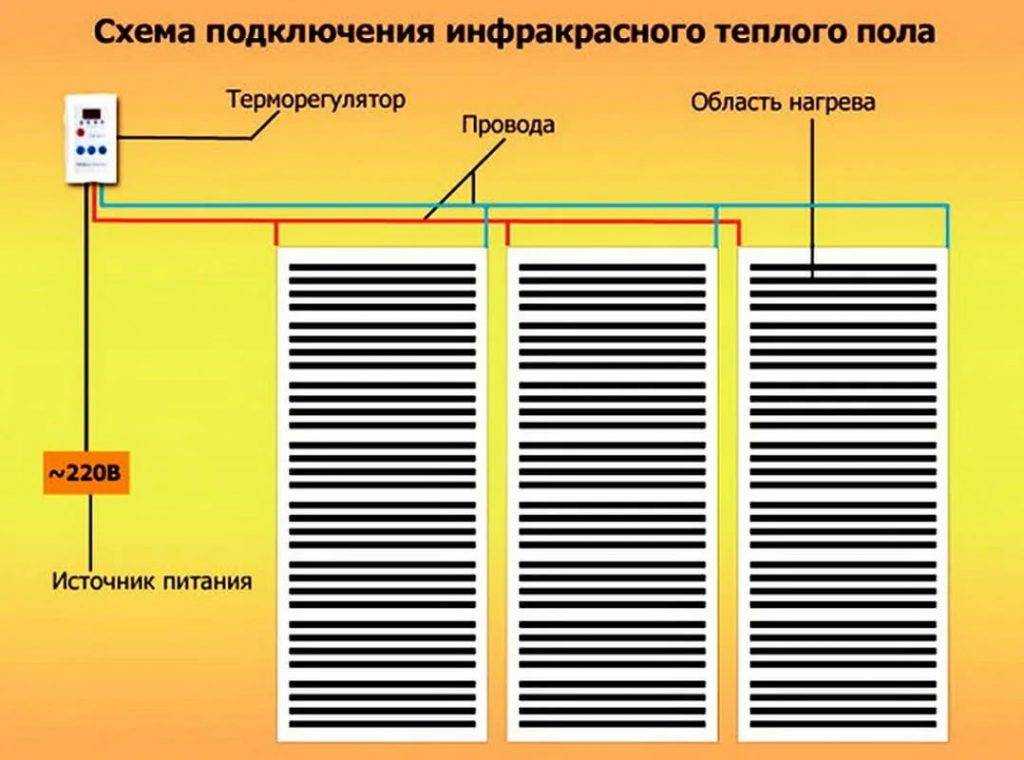

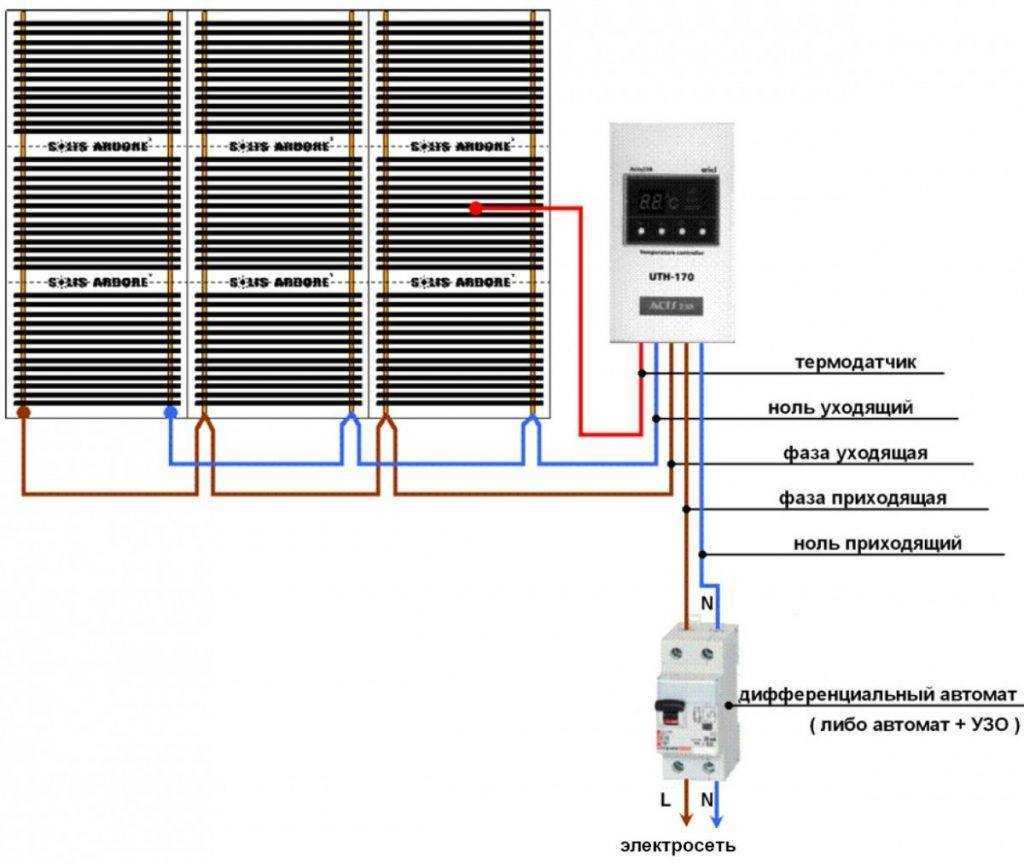

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Электрооборудование Теплолюкс инструкция к терморегулятору

Терморегулятор для теплого пола «Теплолюкс» TP 520, инструкция по эксплуатации

Устройство комплектуется:

• терморегулятором со встроенным датчиком воздуха,
• выносным датчиком температуры пола,
• планкой с клеммами для вывода проводов заземления,
• инструкцией на терморегулятор «Теплолюкс».

Работы по установке терморегулятора и датчика температуры можно выполнять самостоятельно при наличии соответствующих навыков. В противном случае, необходимо обратиться к специалистам. Не стоит забывать, что мощность электрического теплого пола может достигать 6 кВт. Даже небольшое отступление от правил установки электрооборудования может привести к непоправимым последствиям.

Терморегулятор «Теплолюкс» tp 520, инструкция по монтажу

Модель терморегулятора 520, отличается демократичностью и может работать с датчиками пола от других производителей, главное, чтобы его сопротивление соответствовало параметрам оригинального – 6,8 кОм. Внешний датчик температур подключается к соответствующим клеммам регулятора без определения полярности.

После окончания монтажа теплого пола проверяется его работоспособность с помощью терморегулятора «Теплолюкс». Инструкция по эксплуатации прибора подробно описывает варианты задания определенных параметров работы обогревателя. На лицевой панели устройства размещены четыре основных кнопки и жидкокристаллический экран, отображающий текущее состояние обогревательной системы.

Программирование режимов работы оборудования выполняется кнопками:

• первая – самый комфортный и любимый всей семьей режим,
• вторая – кнопка меню для снижения температуры,
• третья – кнопка меню для поднятия температуры,
• четвертая – выполняет несколько функций в зависимости от комбинации: вкл/откл, выбор, подтверждение.

Индикация на дисплее отображает все действия, проводимые владельцем.

Символы, подтверждающие проводимые операции и установленные режимы:

1. Заданные параметры обогрева поддерживаются автоматически
2. Поддерживается температура в пределах от +5 °C до +12 °C, чтобы помещение не промерзло в случаях долгого отсутствия владельцев
3. Включен любимый режим на определенное время
4. Работа в режиме программирования

4.1. Поддерживание уровеня комфортной температуры, задается на два интервала в сутки

4.2. Режим экономии

4.4. Отображает работу датчика пола

4.5. Включен датчик воздуха

4.6. Обогрев помещения по заданным параметрам

4.7. Выполняется установка определенных температур

4.8. Идет работа в меню

4.9. Изменение параметров заблокировано

4.10. Дни недели – подчеркнут текущий день, верхней галочкой отмечены выходные дни

4.11. Значки для обозначения рабочих и выходных дней.

Все действия по программированию выполняются последовательно. Изменение параметров какого-либо режима, возможно только пролистав меню до нужной операции. В случаях непредвиденных ситуаций, на экране высветятся ошибки, значение которых описаны в инструкции.

Для оптимальной работы электрооборудования теплого пола, система обогрева должна соответствовать ему по теплоотдаче, а само помещение хорошо изолировано от потерь тепла.

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Инструкция по эксплуатации

После окончания всех монтажных работ необходимо выждать рекомендуемое время в 30 дней и только после этого включать систему. Теперь осталось выяснить, как включить теплый пол и наслаждаться уютной и комфортной обстановкой вашей комнаты. После окончания монтажа желательно ознакомиться с документацией. Инструкция по эксплуатации предельно ясно излагает все моменты работы системы и порядок действий, которые необходимо совершить для включения и дальнейшей эксплуатации системы в целом. В последующем вы уже самостоятельно будете осуществлять все настройки по вашему усмотрению и необходимости уровня комфорта вашего помещения.

После полного застывания бетонной стяжки и последующего декорирования можно произвести первое включение. Первым делом необходимо включить регулятор температуры и выставить максимальную температуру.

Максимальная температура выставляется для быстрого прогрева вашего помещения. После установления желаемой температуры внутри комнаты, можно снизить параметр температурного режима работы до необходимого уровня.

Важно отметить, что при первом включении полы будут прогреваться долго, процесс может занимать от 8 до 48 часов в зависимости от площади отапливаемого помещения

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

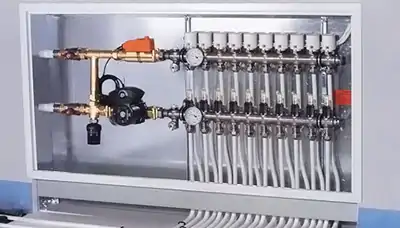

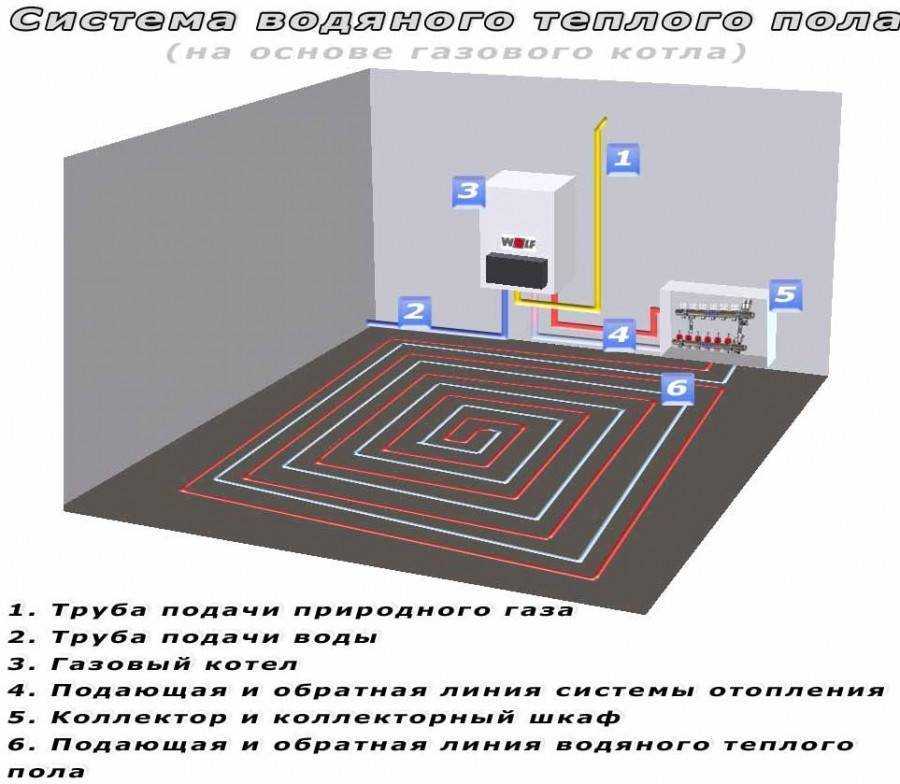

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Неравномерный нагрев поверхности

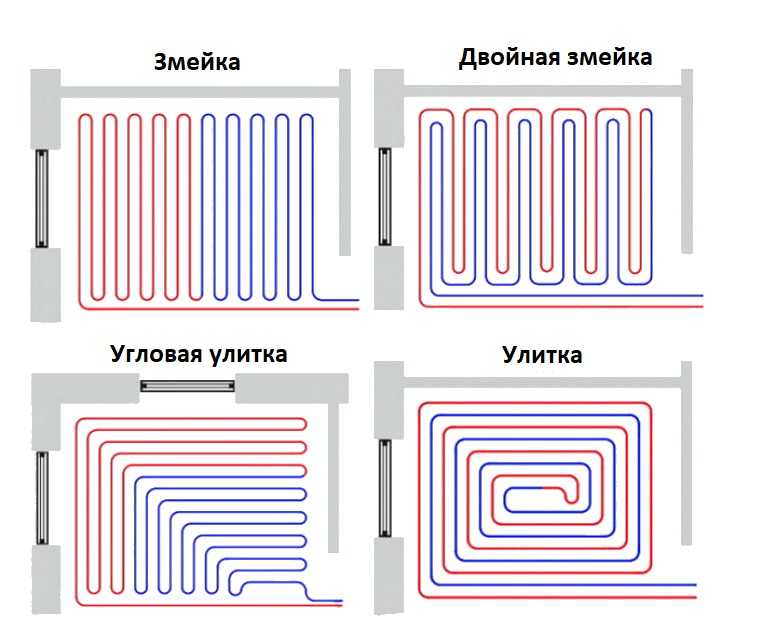

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате

Элементы системы

• Нагревательные секции, представляющие собой отрезки нагревательного кабеля со специальными монтажными концами, через которые подается напряжение. Нагревательный кабель может быть выполнен в одном варианте одножильный любо двужильный в зависимости от мощности и от типа подключения к питающей сети.
• Монтажная лента, которая продается в комплекте и служит для упрощения монтажа системы.
• Специальный программируемый терморегулятор, который необходим для мониторинга расхода энергии системой.
• Если система будет использоваться как основной источник тепла в помещении, рекомендуется произвести дополнительное утепление, используя пенополистирол. В случае контакта рабочей поверхности с открытым грунтом, необходимо дополнительно подложить плиты из минеральных материалов или же пенопласта перед стяжкой.

Отличия в подключении термостата от вида кабеля

Схемы подсоединения терморегулятора к тёплым полам с разным кабелем, не значительно, но отличаются. У кабелей различное строение и количество жил, бывают: двухжильные и одножильные.

Подключение к термостату двужильного кабеля

Двужильный кабель — три провода под защитной оболочкой. Два токопроводящих (коричневого и синего цвета), один заземляющий (жёлто-зелёный). Данный вид предпочтительней при оборудовании тёплых полов, так как подсоединяется к термостату только одним концом.

Схема подключения:

• в 3 клемму вставляется коричневый фазовый проводник;
• в 4 — синий нулевой;
• в 5 — заземляющий.

Схема с двужильным кабелем

 Одножильного кабеля

Одножильный кабель — в нём всего один токоведущий провод, а второй заземляющий. Особенности подключения следующие:

• к 3 — 4 контакту подсоединяются оба конца токоведущего кабеля;
• к 5 подводится заземление.

Схема с одножильным кабелем

Как правильно установить терморегулятор для теплого пола и другие вопросы

Теплые полы – давно не новость в современном доме, но для обычного рядового пользователя это оборудование и по сей день вызывает массу вопросов по монтажу, обслуживанию и ремонту. Одним из основных элементов электрической системы отопления является терморегулятор, который работает в паре с датчиком температуры. Датчик снимает показания об изменениях окружающей среды и передает их на регулятор, который в свою очередь вносит коррективы в работу теплого пола. Именно эти два элемента системы подачи тепла в доме мы и постараемся рассмотреть с точки зрения рядового пользователя.

Куда устанавливать терморегулятор при монтаже теплого пола?

При выборе места для установки термостата необходимо руководствоваться следующими соображениями. Терморегулятор необходимо устанавливать на стене в удобном и доступном месте

Важно учитывать и тот момент, что при расстановке мебели вы можете блокировать доступ к прибору крупногабаритным диваном, шкафом или другим предметом интерьера. Это недопустимо. Температурный датчик располагают в стяжке внутри гофрированной трубы

Незастывший раствор цемента или плиточного клея не должен контактировать с датчиком. В случае необходимости пользователь или мастер по ремонту должны иметь возможность произвести замену оборудования, вышедшего из строя термодатчика

Температурный датчик располагают в стяжке внутри гофрированной трубы. Незастывший раствор цемента или плиточного клея не должен контактировать с датчиком. В случае необходимости пользователь или мастер по ремонту должны иметь возможность произвести замену оборудования, вышедшего из строя термодатчика.

Термостат, предназначенный для регулирования работы теплого пола в помещениях повышенной влажности (сауна, баня, бассейн, ванная), должен располагаться вне помещения.

На схеме приведенной ниже предложены основные рекомендации и размеры по установке терморегулятора и датчика.

Почему не включается терморегулятор теплого пола?

Популярный вопрос из серии «почему» — не включается/не работает терморегулятор теплого пола. Чтобы выяснить причины подобного происшествия, необходимо проверить подается ли питание на клеммы регулятора. Для этого, предварительно отключив автоматы в распределительном щитке, демонтируют начинку терморегулятора из монтажной коробки. Снова включают электропитание и с помощью тестера проверяют наличие напряжения на подводящих клеммах. Если напряжение отсутствует, то неисправность следует искать в электропроводке, а не в системе теплого пола. Если в ходе проверки выяснилось, что фазовый кабель подводится к нулевой клемме регулятора, то необходимо выполнить перефазовку, т.е. просто поменять провода местами. Если же питание присутствует, провода правильно разведены по фазам, но дисплей терморегулятора не загорается, значит вышел из строя сам прибор. Для восстановления работы системы, следует заменить термостат.

Почему не отключается терморегулятор теплого пола?

Еще одна из распространенных проблем в работе теплых полов – не происходит выключение терморегулятора и, соответственно, система работает круглосуточно. В данном случае, отключение терморегулятора не происходит, потому что он не выходит на заданный режим нагрева. Вероятнее всего – неисправен сам термостат, чтобы окончательно убедиться в его поломке, задайте максимальную температуру нагрева. Если и в этом случае устройство не выключится, значит, оно точно неисправно и требует замены.

Почему греется теплый пол с выключенным регулятором?

На самом деле, причин для подобного поведения системы отопления может быть несколько.

Первая причина – это инерционность теплого пола. Он не остывает мгновенно, на это требуется некоторое время, около 1 часа, поэтому, кажется, что после выключения теплые полы продолжают греть.

Вторая причина – система отопления каким-то образом подключена напрямую, минуя терморегулятор. В этой ситуации необходимо привести в порядок электропроводку и все будет работать как надо.

Почему щелкает терморегулятор теплого пола?

Щелчки терморегулятора – это признак включения/выключения теплого пола. Если терморегулятор «щелкает» часто, значит, при монтаже отопления вы слишком близко установили температурный датчик к нагревательным элементам. Пол не успевает нагреваться, а датчик уже реагирует на изменение температуры. Необходимо изменить точку монтажа датчика. Громкие щелчки терморегулятора характерны для ситуации, когда токопроводящие контакты слабо затянуты в соответствующих клеммах.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет

Особенно это важно, при наличии встроенного терморегулятора.
Не устанавливать на наружной стене, которая контактирует с улицей.
Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
Располагать вблизи электрической сети.
На расположение регулятора также влияет размер провода от датчика

Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

1. поддержание одинаковой температуры на полу и днем и ночью в любой день недели
2. автоматическое понижение температуры пола днем и ночью
3. автоматическое понижение температуры пола только ночью
4. автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

• работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
• работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
• работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

Заключение

Итак, вот мы и познакомились со всеми основными особенностями греющего пола Теплолюкс. Как видим, он имеет разные виды и свои положительные стороны. Более того, со всеми монтажными работами способен справиться даже мастер новичок. Если во время их эксплуатации произошел сбой в работе, то лучше обратиться к специалистам, которые ремонтируют данные системы. Кроме всего прочего, вы можете найти немало информации и отзывов о поле Теплолюкс в интернете. Это позволит вам получить наиболее объективную информацию касательно выбора греющей системы. Мы надеемся, что этот материал был полезен для вас. Дополнительно предлагаем вам посмотреть интересные и ознакомительные видеоматериалы, в которых рассказываются другие нюансы системы Теплолюкса.

• Наливные полы своими руками
• Плитка ПВХ для пола
• Как делать сухую стяжку пола своими руками
