Бестопливный генератор своими руками

Кто вёл разработки генератора свободной энергии

Генератор Адамса

В 1967 году на производство этого генератора был получен патент. БТГ оказался рабочим, но выдаваемая им мощность была настолько мала, что вряд ли с его помощью получилось бы обеспечить энергией даже маленькую комнату.

Но мошенников это не беспокоит. Поэтому в интернете можно найти сайты, продающие генератор Адамса. Только зачем тратить деньги на прибор, который не поможет сэкономить?

Генератор Тесла

Жизнь и работа известного учёного давно обросли разными выдумками. Что из них правда, а что вымысел никто точно не знает. И это стало нескончаемым источником вдохновения для аферистов.

Никола Тесла действительно пытался изобрести особый прибор. Только не бестопливный генератор, а вечный двигатель. Но давайте будем реалистами. Подумайте, если бы учёному удалось придумать такой аппарат, стали бы его продавать массовому покупателю?

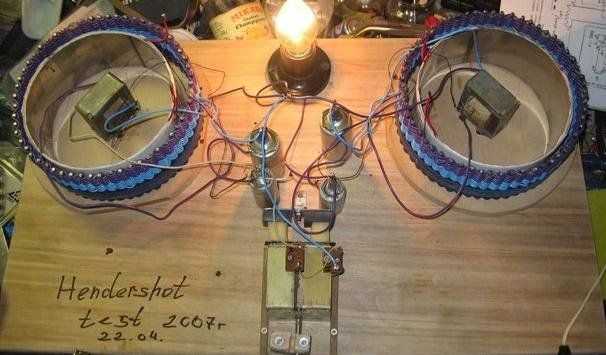

Генератор Хендершота

Впервые информация об этом устройстве появилась в Америке начала ХХ века. Но широкую известность генератор приобрёл во время конгресса, посвящённого изучению энергии гравитационного поля, который проходил в Торонто в 1981 году.

Генератор Хендершота работает благодаря магнитному полю земли, поэтому его использование вызывает некоторые затруднения, ведь генератор всегда должен быть правильно расположен относительно южного и северного полюсов планеты.

Вскоре после конгресса Лестера Хендершота стали считать мошенником, а его устройство объявили подделкой.

Генератор Тариэля Капанадзе

Тариэл Капанадзе – грузинский изобретатель, которому, как многие считают, удалось невозможное. Он изобрёл БТГ, и назвал его в свою честь – капаген. Работоспособность прибора была продемонстрирована перед зрителями. Но было это шоу или демонстрация реального бестопливного генератора сказать сложно, потому что Капанадзе хранит свою технологию в тайне, ожидая богатого спонсора для дальнейшего развития проекта.

Вопреки секретности проекта, некоторые продавцы утверждают, что им удалось получить схемы генератора Капанадзе, по которым его можно собрать самостоятельно. Но верится в это с трудом.

Генератор Дональда Смита

Дональд Смит является самым известным изобретателем бестопливного генератора. Конструкция прибора довольно проста: берётся волновой резонатор и раскачивается с помощью искрового генератора. Помимо этого, в схеме есть диоды, функция которых совершенно не ясна. Но самое главное, откуда в генераторе берётся дополнительная энергия, да ещё и в количестве около 10 КВт?

Дональд Смит долго пытался объяснить принцип работы своего изобретения, но его так и не смогли понять. Повторить это устройство пытались многие, но мощность всегда оказывалась гораздо меньше, чем у оригинала.

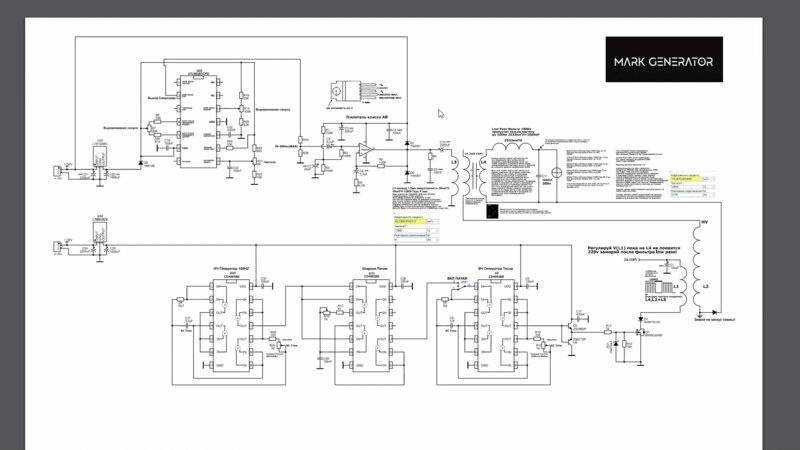

Генератор TPU Стивена Марка

Конструкция устройства Стивена Марка сильно отличается от остальных БТГ, так как основой генератора TPU является металлическое кольцо, диаметром 20 см и одетые на него катушки из толстого многожильного провода.

Собрать самостоятельно генератор TPU Марка очень трудно. Сложность конструкции в использовании многофазного задающего генератора. К тому же, ни сам изобретатель, ни его последователи никогда не рассказывали о принципе работы устройства.

Генератор Кулабухова

Изобретатель Руслан Кулабухов придумал БТГ для использования в быту. Но увы, он так и не смог объяснить принцип работы своего изобретения, что ставит под сомнение эффективность прибора.

В конструкции БТГ отсутствуют разрядники. Механизм состоит из высокочастотной качерной части и низкочастотной пуш-пульной части. В интернете можно найти много разных схем для сбора генератора. Но создал их не сам Руслан, а его помощники. Но мало кому удавалось собрать рабочий механизм по этим чертежам, потому что, как говорилось выше, даже сам автор не может объяснить принцип работы своего БТГ.

Watch this video on YouTube

Генератор Хмелевского

В конце ХХ века Хмелевский по чистой случайности изобрёл аппарат похожий на бестопливный генератор. Он пытался получить на него патент и продавать как полезный инструмент для геологов. Но у последних прибор не получил популярности, поэтому производство генераторов было остановлено.

Watch this video on YouTube

Несмотря на все неудачи Хмелевского, схема его БТГ пользуется популярностью в интернете. Её можно приобрести за небольшую сумму.

Конечно, вы можете попытаться убедиться в обратном, и самостоятельно собрать БТГ. Но стоит ли тратить на это время и деньги?

Зачем изобретать велосипед

Действительно, для чего создавать себе головную боль, подыскивая способы получения тока, когда его вполне хватает в розетках обычной сети? Ответ прост: учеными доказано, что запасы топлива на планете конечны: этих ресурсов с трудом хватит миру на 50-60- лет. Кроме того, строительство гигантских ГЭС, ТЭЦ и водохранилищ способствует глобальному изменению климата, а от отходов атомных станций невозможно избавиться. Огромное количество плодородной земли уничтожено, нечистоты и ядовитые жидкости портят воды рек и родников, промышленными выбросами засоряется атмосфера.

Земля
– это наш дом, и люди просто обязаны, в своих же интересах, бережно использовать то, что даром получили при рождении. Существуют технологии выработки тепла и электричества, для которых не нужны ни гигантские сооружения, ни огромные топливные ресурсы. Их называют альтернативными или свободными источниками энергии.

Оценка эффективности самозапитки

Одним из важных аспектов процесса создания БТГ из трансформатора 50 Гц является оценка эффективности самозапитки. Эта характеристика позволяет определить, насколько хорошо самозапитка способна обеспечить нормальное функционирование БТГ.

Самозапитка – это процесс получения электроэнергии для питания самого БТГ из его же выходного сигнала. Такая система позволяет обеспечить автономность БТГ и использовать его в условиях, когда нет доступа к другим источникам питания.

Эффективность самозапитки определяется как отношение полученной электроэнергии к энергии, которая расходуется самим БТГ на свою работу. Чем выше этот показатель, тем более эффективной является самозапитка.

Для оценки эффективности самозапитки можно использовать следующие подходы:

1. Измерение энергии. Для расчёта эффективности самозапитки необходимо иметь данные об энергии, потребляемой БТГ. Это можно сделать с помощью измерения потребления тока или мощности БТГ. Затем полученные данные сравниваются с энергией, которая генерируется самозапиткой.
2. Определение выходного сигнала БТГ. Для получения энергии от самозапитки необходимо, чтобы БТГ генерировал рабочий выходной сигнал. Определение формы и амплитуды этого сигнала позволяет оценить, насколько хорошо работает самозапитка.
3. Анализ стабильности работы БТГ. Эффективность самозапитки можно оценить также путем анализа стабильности работы БТГ. Если система работает стабильно и непрерывно при использовании самозапитки, это может свидетельствовать о хорошей эффективности самозапитки.

Важно отметить, что эффективность самозапитки может зависеть от множества факторов, таких как качество обмоток трансформатора, конструкция БТГ, эффективность преобразования энергии и другие. Поэтому для достижения максимальной эффективности рекомендуется консультироваться с профессионалами или проводить дополнительные исследования и тесты своего устройства

Анализ эффективности самозапитки является важным этапом процесса создания БТГ из трансформатора 50 Гц. Эта оценка позволяет определить, насколько хорошо самозапитка функционирует и насколько автономным может быть БТГ в условиях отсутствия других источников питания.

Обзор генераторов

При использовании безтопливного генератора, двигатель внутреннего сгорания не требуется, поскольку устройство не должно преобразовывать химическую энергию топлива в механическую, для выработки электроэнергии. Данный электромагнитный прибор работает таким образом, что электричество, вырабатываемое генератором рециркулируют обратно в систему по катушке.

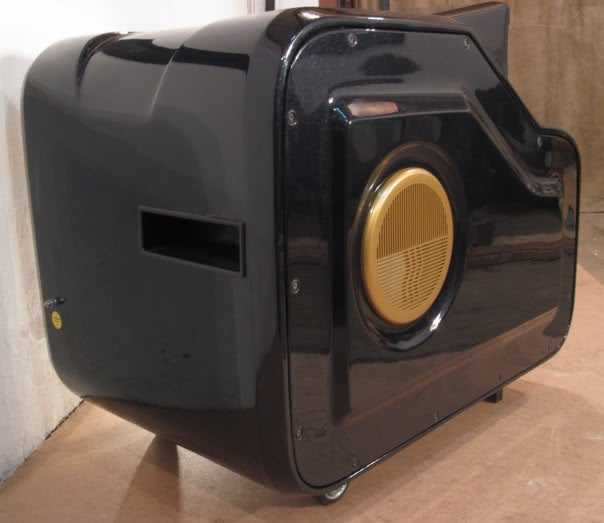

Фото — Генератор Капанадзе

Обычные электрогенераторы работают на основе: 1. Двигателя внутреннего сгорания, с поршнем и кольцами, шатуном, свечами, топливным баком, карбюратором, … и 2. С использованием любительских двигателей, катушек, диодов, AVR, конденсаторами и т.д.

Двигатель внутреннего сгорания в бестопливных генераторах заменен электромеханическим устройством, которое принимает мощность от генератора и используя такую ​​же, преобразует её в механическую энергию с эффективностью более 98%. Цикл повторяется снова и снова. Таким образом, концепция здесь заключается в том, чтобы заменить двигатель внутреннего сгорания, который зависит от топлива с электромеханическим устройством.

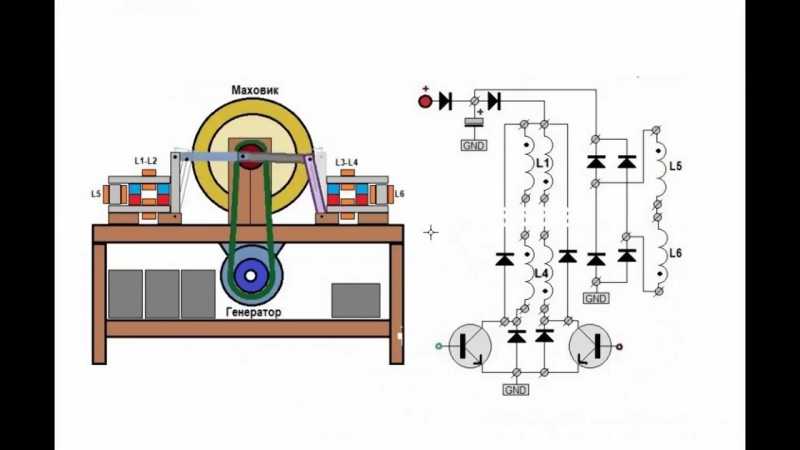

Фото — Схема генератора

Механическая энергия будет использоваться для приведения в действие генератора и получения тока, создаваемого генератором для питания электромеханического прибора. Генератор без топлива, который используется для замены двигателя внутреннего сгорания, сконструирован таким образом, что использует меньше энергии на выходе мощности генератора.

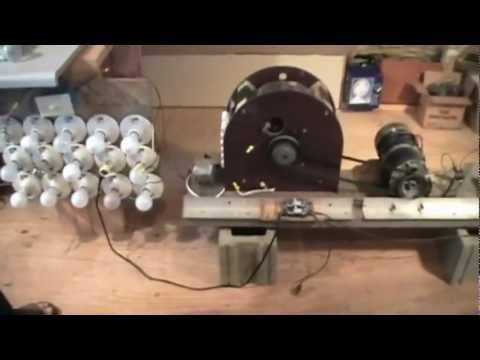

Видео: самодельный бестопливный генератор:

Линейный электрогенератор Тесла является основным прототипом рабочего прибора. Патент на него был зарегистрирован еще в 19 веке. Главным достоинством прибора является то, что его можно построить даже в домашних условиях с использованием солнечной энергии. Железная или стальная пластина изолируется внешними проводниками, после чего она размещается максимально высоко в воздухе. Вторую пластину размещаем в песке, земле или прочей заземленной поверхности. Провод запускается из металлической пластины, крепление производится с конденсатором на одной стороне пластины и второй кабель идет от основания пластины к другой стороне конденсатора.

Фото — Бестопливный генератор тесла

Такой самодельный бестопливный механический генератор свободной энергии электричества в теории полностью работающий, но для реального осуществление плана лучше использовать более распространенные модели, к примеру изобретателей Адамса, Соболева, Алексеенко, Громова, Дональда, Кондрашова, Мотовилова, Мельниченко и прочих. Собрать рабочий прибор можно даже при перепланировке какого-либо из перечисленных устройств, это выйдет дешевле, нежели самому все подсоединять.

Кроме энергии Солнца, можно использовать турбинные генераторы, которые работают без топлива на энергии воды. Магниты полностью покрывают вращающиеся металлические диски, также к прибору добавляется фланец и самозапитанный провод, что значительно снижает потери, благодаря этому данный теплогенератор работает более эффективно, чем солнечный . Из-за высоких асинхронных колебаний этот ватный бестопливный генератор страдает от вихревой электроэнергии, так что его нельзя использовать в автомобиле или для питания дома, т.к. на импульсе могут сгореть двигатели.

Фото — Бестопливный генератор Адамса

Но гидродинамический закон Фарадея также предлагает использовать простой вечный генератор. Его магнитный диск разделен на спиральные кривые, которые излучают энергию из центра к внешнему краю, уменьшая резонанс.

В данной высоковольтной электрической системе, если есть два витка рядом расположенных, электроток передвигается по проводу, ток, проходящий через петлю, будет создавать магнитное поле, которое будет излучаться против тока, проходящего через вторую петлю, создавая сопротивление.

Наиболее популярные модели

На текущий момент наиболее популярными генераторами являются модели от , «U-Polemag», «Вега», а также «Верано-Ко». Они занимают обширную часть рынка устройств.

«Вега» производит аппараты, которые работают исходя из принципа магнитной индукции. Эту идею смог воплотить знаменитый физик Адамс. Цена зачастую зависит от мощности и размеров аппарата. Минимальная стоимость составляет 45 тыс. руб. У этого производителя есть ряд преимуществ:

1. Продукция от очень экологична.
2. Генераторы полностью бесшумны, что позволяет их устанавливать в любом месте.
3. Аппараты сравнительно компактные.
4. У производителя довольно много моделей, мощность которых начинается от 1,5 кВт и достигает до 10 кВт.

«Верано-Ко» — это украинский производитель, использующий для своей продукции только качественные комплектующие. Производит генераторы как для бытовых нужд, так и для промышленных целей. Принцип работы альтернативного источника энергии такой же, как и у других магнитных агрегатов. Самая дешёвая модель стоит 50 тыс. руб. Цены на устройства достигают 200 тыс. руб.

Вам это будет интересно Обозначение и принцип действия симистора: объяснение для «чайников»

«U-Polemag» является китайским производителем. Представляет наибольшее разнообразие моделей генераторов. Стандартное КПД устройств составляет 93%. Максимальные потери энергии — 1%. Зачастую приобретается для бытового использования. Имеет компактные габариты, низкий уровень шума и небольшой вес. В комплектацию входят системы охлаждение. Максимальная длительность использования достигает 15 лет. Цены на модельный ряд начинаются от 30 тыс. руб. и достигают 90 тыс. руб.

«Энерджисистем» производит устройства вертикального типа. Однозначного мнения о качестве и мощности аппаратов у потребителей нет. Цены на генераторы немного завышены и начинаются от 50 тыс. руб.

О малых ветряных установках

Вертикальные, горизонтальные, парусные и лопастные, роторные – все это разновидности ветряков. Большим минусом, над преодолением которого работают энтузиасты, является сложность запуска при малой скорости воздушного потока. Рентабельно использовать бестопливный генератор, крутящийся от движения атмосферы, в местностях с частыми ветрами. При изготовлении подобной установки обязательно учитывают возможность и частоту ураганов. Чтобы лопасти не поломались, они должны складываться при сильном усилении скорости ветра. Ротор устанавливают на открытом участке местности на верхушке мачты, высотой более 3-х метров.

Некоторые конструкции вентиляторов закрепляют на крышах домов. Для малых, индивидуальных электростанций рентабельно установить комплекс из ветряка и солнечных батарей. Это позволит получать энергию в солнечную и дождливую погоду, независимо от штиля или наличия туч на небе. Остаточные мощности накапливаются в аккумуляторах и используются по мере необходимости.

В последние 15-20 лет энтузиасты данного вида получения энергии активно используют парусные ветряные колеса. Среди их плюсов называют такие как:

• легкий вес и захват даже самого слабого движения воздуха;
• беззвучное вращение;
• безлопастная конструкция;
• получение большой мощности даже при слабом ветре;
• самозапуск;
• самая дешевая из конструкций ветрогенераторов;
• доступность материалов для самостоятельного изготовления;
• безвибрационная работа.

Жаль, что такие агрегаты громоздки, а то бы нашлись умельцы, которые оборудовали бы ими свои автомобили! Установил на крыше – и пользуйся бесплатной энергией. Сам едет – сам и вырабатывает, мечта, а не машина. Ни тебе выхлопных газов, ни бесконечной зависимости от автозаправочных станций.

Николо Тесла и его знаменитый прибор

Бестопливный генератор, представленный миру в конце 19-го века, работал на энергии эфира, который Н.Тесла называл упругой структурированной материей, космическими лучами. Традиционной физикой отрицается наличие данного вещества. Несмотря на это, эксплуатируя свои установки, Тесла получал и передавал беспроводным способом электричество, выделенное при взаимодействии разноименных зарядов Земли и окружающего пространства. Посредством собственного резонансного трансформатора и турбины Ниагарской ГЭС, изобретатель обеспечил электроэнергией весь штат, применив беспроводной способ передачи тока.

Исследователь создал устройство, работа которого основана на взаимодействии двух потоков энергии. Он объединил положительно заряженное пространство и отрицательный потенциал земной поверхности, получив заряды мощностью в тысячи киловатт. Принцип действия и конструкция запатентованы изобретателем в 1901 году.

На основе схемы трансформатора Тесла уже в наше время грузинским изобретателем Тариэлем Капанадзе изготовлен и продемонстрирован беспроводной бестопливный генератор. Электростанции подобного типа с успехом работают в Турции, так как на родине изобретатель не получил поддержки действующей власти.

В приборе задействованы автомобильные аккумуляторы (для первого импульса), понижающие и повышающие трансформаторы, конденсаторы, заземляющий прут. Конечно, не стоит искать в интернете полного и подробного описания конструкции. Желающим повторить данные опыты приходится начинать все с начала и добиваться результатов опытным путем.

Почему же такой выгодный, с точки зрения получения дешевого электрического тока, прибор не получил распространения после обнародования? Согласно рассекреченной прессой информации, правящая верхушка и финансирующая ее банковская элита США во главе с Морганом, увидели в исследованиях Теслы опасность для монополии на получение и продажу электроэнергии в стране. Полигон и лаборатория исследователя были уничтожены, понятие «эфир» изъято из физики, патенты засекречены и скрыты. Сохранилась лишь информация, напечатанная в газетах и научных журналах.

Принцип работы

Трансформатор Тесла состоит из двух обмоток – первичной (Lp) и вторичной (Ls) (их чаще называют “первичка” и “вторичка”). К первичной обмотке подводится переменное напряжение, и она создает магнитное поле. При помощи этого поля энергия из первичной обмотки передается во вторичную. В этом трансформатор тесла очень похож на самый обычный “железный” трансформатор.

Вторичная обмотка вместе с собственной паразитной (Cs) емкостью образуют колебательный контур, который накапливает переданную ему энергию. Часть времени вся энергия в колебательном контуре храниться в виде напряжения. Таким образом, чем больше энергии мы вкачаем в контур, тем больше напряжения получим.

Простая схема работы катушки тесла.

Тесла обладает тремя основными характеристиками – резонансной частотой вторичного контура, коэффициентом связи первичной и вторичной обмоток, добротностью вторичного контура.

Что такое резонансная частота колебательного контура, читателю должно быть известно. Я же подробнее остановлюсь на коэффициенте связи и добротности.

Коэффициент связи определяет, насколько быстро энергия из первичной обмотки передается во вторичную, а добротность – насколько долго колебательный контур может сохранять энергию.

Аналогия с качелями

Для того, чтобы лучше понять, как колебательный контур накапливает энергию, и откуда в тесле берется такое большое напряжение, представим качели, которые раскачивает здоровенный мужик. Качели – это колебательный контур, мужик– это первичная обмотка. Скорость качели – это ток во вторичной обмотке, а высота подъема – наше долгожданное напряжение.

Мужик толкает качели, и, таким образом передает в них энергию. И вот, за несколько толчков, качели раскачались и подлетают так высоко, как это только возможно – они накопили много энергии. Тоже самое происходит и с теслой, только когда энергии становится слишком много, происходит пробой воздуха, и мы видим наши красивущий стример.

Естественно, раскачивать качели нужно не абы как, а в точном согласии с их собственными колебаниями. Количество колебаний качелей в секунду называется “резонансная частота”.

Участок траектории полета качели, на протяжении которого мужик их толкает определяет коэффициент связи. Если мужик будет постоянно держать качели своей здоровенной ручищей, то он раскачает их очень быстро, но качели смогут отклониться только на длину руки мужика. В таком случае говорят, что коэффициент связи равен единице. Наши качели с большим коэффициентом связи — это аналог обычного трансформатора.

Будет интересно Как сделать регулятор мощности на симисторе своими руками

Теперь рассмотрим ситуацию, когда мужик только немного подталкивает качели. В этом случае коэффициент связи мал, а качели отклоняются намного дальше – мужик теперь их не держит. Качели придется раскачивать дольше, но с этим справится даже очень хилый мужик, чуть-чуть толкая их каждый период колебаний. Такие качели и есть аналогом трансформатора Тесла. Чем больше коэффициент связи, тем быстрее во вторичный контур накачивается энергия, но при этом выходное напряжение теслы получается меньше.

Теперь рассмотрим добротность. Добротность – это противоположность трению в качелях. Если трение очень большое (низкая добротность), то мужик своими слабенькими толчками не сможет их раскачать. Таким образом, коэффициент связи и добротность контура должны быть согласованны для достижения максимальной высоты качелей (максимальной длинны стримера).

Так-как добротность вторичной обмотки в трансформаторе Тесла – величина не постоянная (она зависит от стримера), то согласовать эти две величины очень не просто, и поэтому просто подбирают опытным путем. Кратко о принципе работы трансформатора можно посмотреть в видеоролике.

Опасны ли новые технологии

Кое-кто из особо осторожных ученых считает, бестопливный генератор
небезопасным. Мол, излучение, высоковольтные разряды, размеры могут повлиять на здоровье человека. В противовес таким утверждениям достаточно напомнить, что Николо Тесла, работая с тысячеватными показателями напряжения, дожил до 86 лет.

Разве кто-то прекратил пользоваться сотовыми телефонами? А ведь уже доказано учеными, что есть вред и от такого маленького излучения. Неужели население планеты предпочтет ходить пешком, а не передвигаться на автомобилях, испугавшись печальной хроники бесконечных аварий на дорогах? Нет смысла отвечать на такие вопросы. Но во имя сохранения планеты Земля, природных ресурсов, да и собственных финансов, все большее количество граждан старается перевести свои жилища на использование источников альтернативной энергии.

Многие из нас любят сэкономить, поэтому встретив в интернете рекламу о продаже бестопливного генератора (БТГ), руки так и тянутся к кнопке «оформить заказ». Но поможет ли такой чудо-аппарат сэкономить на самом деле?

Что такое БТГ (бестопливный генератор)?

Сама идея относительно не нова, под понятием бестопливного генератора понимается устройство, которое будет вырабатывать электроэнергию без необходимости затрат ресурсов на вращение его вала. У основания этой идеи стояли такие выдающиеся ученные, как Тесла, Энштейн, Хендершот и другие. В те времена для запуска и работы генератора использовался пар, получаемый за счет сгорания какого-либо топлива,  от этого и возникло название бестопливного.

В наше время уже не обязательно использовать топливо для получения электрической энергии. Ее научились генерировать из солнечной энергии, энергии ветра, рек, приливов и отливов. Но устройства, предложенные физиками-основателями электротехники, до сих пор граничат с научной фантастикой и продолжают будоражить воображение как именитых ученных, так и простых обывателей.

Про передвижные лаборатории можно узнать на https://nppalerom.ru/proizvodstvo/elektrotehnicheskie-laboratorii/etl-35k/.

Принцип работы

Любое генерирующее устройство построено на принципе получения электрического тока посредством направленного движения заряженных частиц в проводниковой среде. Такой эффект можно достигнуть посредством:

• Генерации переменного магнитного потока – когда в проводнике наводится ЭДС от магнитного поля извне;
• Перетеканием заряженных частиц между средами с разным потенциалом;
• Самогенерации – режим работы, при котором устройство увеличивает мощность начального импульса, что позволяет поддерживать его работоспособность и аккумулировать часть энергии для питания какого-либо стороннего потребителя.

Единственная причина, по которой не удается в полной мере реализовать подобный замысел – закон сохранения энергии. Чтобы получить какой-то вид энергии вам все равно необходимо затрачивать другой вид. Поэтому идея изобретения бестопливного генератора породила массу мифов вокруг этого вопроса и дала почву для авантюристов.

Миф или реальность?

Сразу отмечу, что великие умы создавали идею бестопливного генератора не ради коммерческой выгоды. Такими людьми, как Никола Тесла, Альберт Энштейн двигала вполне естественная жажда познания и стремление сделать этот мир лучше, а не банальное обогащение. Как свидетельствуют хроники их деятельности, им удалось добиться невероятных успехов. Многие из их достижений оставили после себя гораздо больше вопросов, чем ответов, что и дает повод нашим современникам продолжить дерзновения и научные соискания.

Из-за бурной деятельности аферистов в интернете вы встретите массу предложений купить бестопливный генератор, но работоспособностью эти модели не обладают. Как правило, недобросовестные изобретатели пользуются безграмотностью населения в вопросах электротехники, создают красивую упаковку и продают пустышку под заманчивым  названием бестопливный генератор. Но это не значит, что рабочих схем не существует, рассмотрите примеры наиболее известных из них.

Волновой резонанс, генерируемый многослойной катушкой

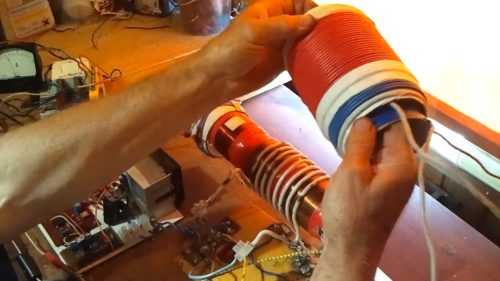

Мастер снял видеоролик о волновом резонансе многослойной катушки, которая будет использоваться в резонансном трансформаторе для получения свободной энергии. Катушка моталась из расчёта рабочей частоты 288 кгц.

Длина волны 1041,6 м. 1 четверть, соответственно, 260 м. Это уложилось в 1385 витков. Намотал секциями по 462 витка.

Проверка будет проводиться датчиками напряжения и магнитного поля. В схеме опыта 2 датчика: датчик тока на земляном конце. И второй на горячем конце. На осциллографе верхний луч на горячем, нижний на холодном. Аккумулятор, узел коммутации. Включаем. Только потребление порядка 3 ампер. На фото сигналы датчика.

При такой противофазе сигналов только горячего и холодного концов появился волновой резонанс на частоте 154 килогерц.

Высокое напряжение внутри катушки. Что же образовалась внутри? Датчик напряжения на расстоянии 10 и 12 сантиметров мощно светится. Это происходит именно на 3 секции.

В результате сложения волн здесь образовался узел. Теперь смотрим датчик магнитного поля. Он должен светиться по всей катушке при волновом резонансе. Это так и есть.

На узле при расстоянии 1,5 — 2 см максимально яркость свечения. То есть катушку съёма надо ставить на этом расстоянии. Таким образом можно с помощью датчика определять радиус магнитного поля на разных участках катушки.
Обмотка нагревается, буквально за несколько минут 3 секции становится горячей.
Если выбирать частоту от резонансной в другую сторону, смотрим, что на катушке. Датчик не светится. То есть падающая и отраженная волна здесь не складываются. Резонанса при этой частоте нет. Если вращать новое регулятор частоты, чтобы сигналы датчиков находились в противофазе, загорается лампа, появляется зебра и снова такое поле напряженности.
Чтобы работать с этой намоткой, инженер изготовил катушку съема здесь пока 40 м.

Сильно отличается частота волнового резонанса от теоретической. По идее должно быть около 1 Мгца, но из-за того, что такой многослойный пирог, частота получилось совсем другая — 154 килогерц.

Другие видео автора:
https://www.youtube.com/channel/UCS01B9OLC57Ipp8XUTPmbEA/videos?disable_polymer=1
