Мангал барбекю из кирпича своими руками. фото инструкция

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из
целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере
используется шамотный кирпич разрезанный напополам

Кладка барбекю — порядовка — первый и второй ряд

3-й ряд

Кладка барбекю — порядовка — третий ряд

4-й ряд

Кладка барбекю — порядовка — четвертый ряд

5-й ряд

Кладка барбекю — порядовка — пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю — седьмой ряд

8-й ряд

Порядовка барбекю — восьмой ряд

9-й ряд

Порядовка барбекю — девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по
которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся
доски для изготовления кружала длиной 71 см. Существуют формулы для расчета
радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям
оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка
окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача
таким образом имитировать продолжение оси). В результате имеем 3 точки.
Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем
кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки
соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится
разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце
вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с
клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по
высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка
выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Раскладка уголка

Закладка кирпича

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю — внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю — столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема
перевязки, это применимо только для пристенных барбекю, для отдельностоящих
делается более сложная)

Порядовка барбекю — первый ряд топки

Установка поддона

Порядовка барбекю — поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю — 14-й ряд

15-й ряд

Порядовка барбекю — 15-й ряд

16-й ряд

Порядовка барбекю — 16-й ряд

На этом этапе делаются пропилы, которые будут служить
направляющими для рамки. Рамка будет использоваться для укладки сетки или
шампуров.

17-й ряд

Кладка барбекю из кирпича — 17-й ряд

18-й ряд

Кладка барбекю из кирпича — 18-й ряд

19-й ряд

Кладка барбекю из кирпича — 19-й ряд

20-й ряд

Кладка барбекю из кирпича — 20-й ряд

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника,
тем не менее, при желании можно достичь аналогичного результат. Надеемся, это
руководство поможет вам построить барбекю из кирпича, не прибегая к наемному
труду.

Подготовительные работы

Перед тем как произвести установку, необходимо сделать чертеж мангала, затем очистить и разровнять под него место, которое не должно находиться рядом с домом. Далее заливается фундамент нужного размера, отлично подойдёт ленточный или монолитный фундамент, с присутствием арматур.

Если мангал будет делаться с дымоходом, нужно учитывать наличие рядом деревьев, которые могут погибнуть из-за большого количества дыма и копоти.

Кирпич лучше выбирать красный, а для его соединения использовать раствор из жирной глины или специальный огнеупорный раствор. Гипсовый и цементный растворы не подойдут, ведь они уступают в термостойкости.

Корпус печи-барбекю Гудкова

Материалы

Кирпич огнеупорный (шамотный) ГОСТ 390–96.

Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка–мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.. Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы

А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

рмнт.ру

Подготавливаем бочку под тандыр

Перед началом всех работ по изготовлению тандыра, нужно подготовить бочку. Так, как мы будем готовить там еду, нужно чтобы бочка была максимально чистой, несмотря на то, что все будет залаживаться кирпичом шамотным. Под воздействием высоких температур может выделяться неприятный запах тех веществ, которые были в бочке ранее. Именно наша бочка была техническая, в которой хранилось смазочные материалы. Поэтому она не ржавая и не гнилая. Приступим к изготовлению тандыра из бочки.

Материалы и инструменты для изготовления тандыра:

• Бочка 200 литров – 1 шт.
• Шамотный кирпич – 56 – 60 штук.
• Каолиновая глина – 5 кг.
• Болгарка.
• Шпатель.
• Ножовка.

ШАГ 1: очищаем бочку. Старую смазку легко отмыть бензином. Это первое, что пришло в голову. Но для начала нужно по максимуму вычистить смазку. Мы это делали обычным широким шпателем. Со всей бочки содрали около 1 килограмма смазки (в дальнейшем пригодится).  Для очистки и обезжиривания бочки мы потратили около 1,5 литров самого дешевого бензина. Также можно использовать дизельное топливо. После этого, оставили бочку выветриваться сутки на свежем воздухе.

ШАГ 2: под тандыра. Для изготовления правильного тандыра из бочки 200 литров, необходимо выложить под из шамотного кирпича. Для этого нам понадобится около 9 кирпичей. Сначала укладываем целые кирпичи, а  потом забиваем остальное пространство кусочками. Это нужно для того, чтобы не было потерь тепла.

ШАГ 3: замазываем швы. Для того чтобы полностью теплоизолировать под печи, необходимо промазать все швы каолиновой глиной. Она имеет достаточные жаростойкие свойства, и отлично подходит для тандыра из бочки 200. Купили несколько килограмм сухой глины, замочили в воде – раствор готов. Тщательно забиваем все швы и поры в шамотном кирпиче, и даем всему высохнуть.

ШАГ 4: зольник. Теперь необходимо вырезать внизу бочки прямоугольное отверстие – поддувало или зольник.  Вырезаем его над уровнем нового пола в бочке. Размеры прямоугольного отверстия 250х100 мм. Этого будет достаточно для того, чтобы нормально чистить тандыр от старой золы. Берем болгарку и режем. В этом нет ничего сложного, но не нужно забывать про технику безопасности, и используем защитные очки.

Пошаговая инструкция о том, как сделать тандыр из бочки 200 литров своими руками не закончилась на этом моменте. Впереди еще много информации и работы, которую необходимо выполнить. Но мы движемся уверенно и приступаем к следующему этапу по изготовлению тандыра в домашних условиях из подручных материалов. Переходим к изготовлению стен и крышки. Мы занимались тандыром около двух дней. Это если считать сутки, когда бочка выветривалась от паров бензина и высыхала после мойки.

Выбор места для барбекю

После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.

Они состоят из:

• Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.
• Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.
• Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.
• Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.
• На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.
• Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.

Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.

Черновой вариант разметки

Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

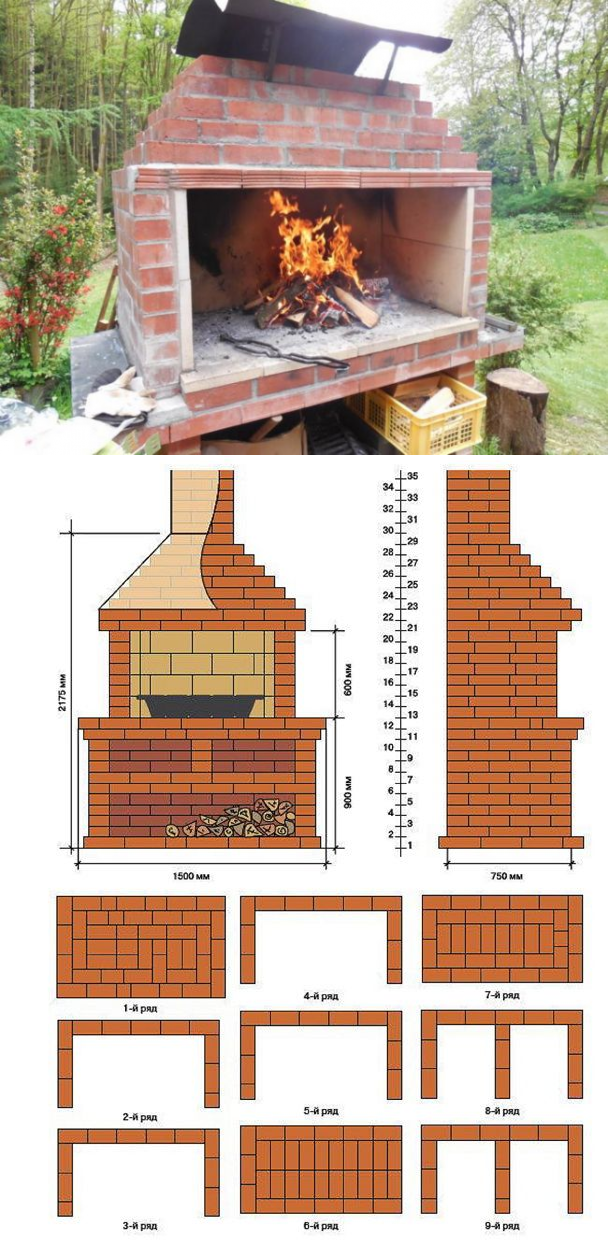

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

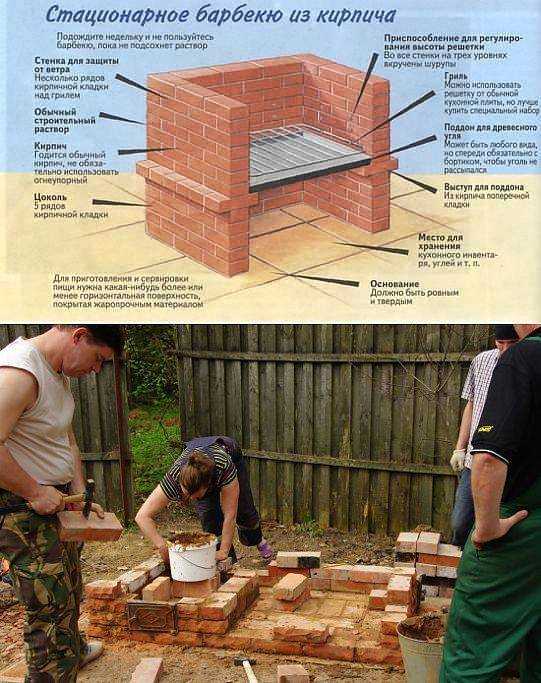

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

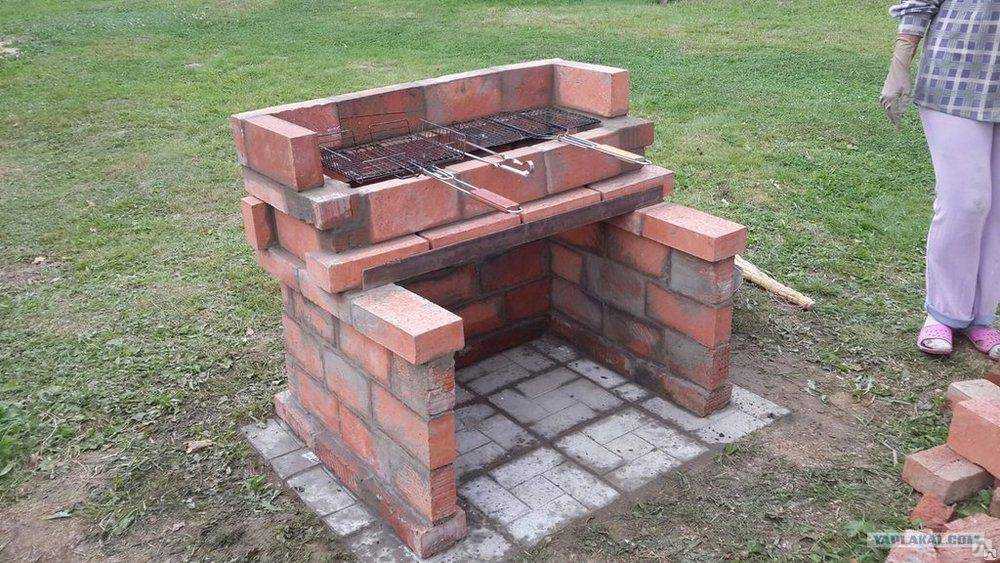

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Особенности тандыра

Чтобы построить тандыр своими руками на участке, необходимо знать, для приготовления каких блюд этот очаг предназначен, температурный режим и конструкционные особенности. Существуют заглубленные в грунт тандыры и конструкции, приподнятые над поверхностью.

В зависимости от квалификации домашнего мастера и наличия в его арсенале электроинструмента сооружается цилиндрическая «бочка» либо конструкция кувшинообразной формы. Обычно выбирают более простой вариант классической бочки с дугообразными бортами.

Ассортимент блюд

Основная задача надворного очага – приготовление блюд во время приема гостей или семейного отдыха на загородном участке. Однако тандыр вполне пригоден для регулярной выпечки хлеба/лепешек, приготовления массных блюд, гарниров, кипячения воды. Поэтому считается полноценной летней кухней.

Информация, как построить тандыр из кирпича во дворе, должна начинаться с ассортимента блюд:

• лепешки – требуют навыка фиксации сформированного теста на внутренней поверхности очага;
• шашлык – шампуры располагаются вертикально по кругу, поэтому для их фиксации в «горшке» или «бочке» необходимы специальные приспособления;
• барбекю – по аналогии с предыдущим блюдом, решетку как то нужно поместить в «колодец», а затем безопасно извлечь без получения ожогов;
• первые блюда – варятся в большом казане, устанавливаемом на горловину тандыра;
• шашлык, жаркое – так же приготавливаются в казане аналогичным способом.

При необходимости на этом очаге можно вскипятить воду для чая в крупноформатной кастрюле.

Температурный режим

Используя разные размеры и форму внутренней поверхности очага, можно обеспечить температуру внутри его 250 – 400 градусов, что недостижимо для барбекюшниц и мангалов по умолчанию из-за значительных теплопотерь.

Изначально земляной тандыр имел вид ямы, в которой дрова превращались в угли, а ветер не мог задуть пламя. Затем стенки стали делать из глины, превращающейся при высокотемпературном обжиге в керамику.

Существуют вертикальные и горизонтальные тандыры, однако, многофункциональными считаются именно первые конструкции. Горизонтальный очаг-бочка больше пригоден для промышленной выпечки лепешек.

Габариты внешние и внутренние

В силу вышеуказанных причин строительство тандыра должно учитывать факторы:

• удобство обслуживания – дрова и продукты загружаются внутрь, а зола извлекается наружу через одну и ту же горловину;
• размеры – стандартом для тандыра является 1 – 1,5 м высота, 1 м диаметр в средней части бочки и люк 0,4 – 0,6 м диаметра, усиленный металлическим кольцом.

Для сохранения тепла и повышения КПД вокруг тандыра обычно возводят дополнительную кладку (колодец или квадрат из 4 стен), пространство между ними заполняют огнеупорным материалом (керамзит, шлак).

Повысить качество процесса горения может подувало снизу, а эксплуатации – дымоход сбоку и зольная камера под колосниковой решеткой (только для наземных конструкций тандыра). От непогоды горловина закрывается герметичной крышкой.

Даже при периодическом использовании очага на кирпич воздействуют экстремальные температуры. Поэтому лучше использовать огнеупорный шамот, а наружную конструкцию выполнить из рядового или облицовочного керамического кирпича.

Зауженный цилиндрический тандыр

Тандыр — это традиционная печь, которая используется для приготовления пищи во многих культурах. При использовании тандыра всегда применяйте меры предосторожности, такие как ношение защитных перчаток и предотвращение контакта с огнем. Список материалов:

Список материалов:

1. Кирпичи (обычные керамические или огнеупорные) — достаточное количество для строительства основы и стенок тандыра.
2. Цемент — для скрепления кирпичей.
3. Металлическая сетка — для создания гриля внутри тандыра.
4. Металлическая сетка с мелкими отверстиями — для создания крышки тандыра.
5. Металлические винты и гайки — для крепления сеток.
6. Шпатель — для нанесения цемента.
7. Кирпичная кладка — для размещения кирпичей.
8. Вода — для смешивания цемента.

Выберите подходящее место для установки тандыра. Учтите, что он должен быть размещен на огнеупорной поверхности и удален от горючих материалов. Создайте основу для тандыра, укладывая кирпичи в желаемую форму. Используйте кирпичную кладку и цемент, чтобы закрепить кирпичи между собой. Убедитесь, что основа устойчива и ровная. Постройте стенки тандыра, располагая кирпичи вокруг основы. Используйте цемент, чтобы закрепить стенки и соединить их с основой.

Верхняя часть тандыра должна быть заужена. Для этого начните с создания большого круглого отверстия в стенке тандыра, которое будет служить для размещения гриля. Установите металлическую сетку внутри тандыра, чтобы создать гриль. Она должна быть расположена на небольшом расстоянии от основы тандыра. Постройте крышку тандыра, используя кирпичи и металлическую сетку с мелкими отверстиями. Установите сетку на верхней части тандыра и закрепите ее винтами и гайками. Дайте цементу достаточно времени для затвердевания и высыхания в соответствии с инструкциями на упаковке. После полного высыхания тандыра, он будет готов к использованию.

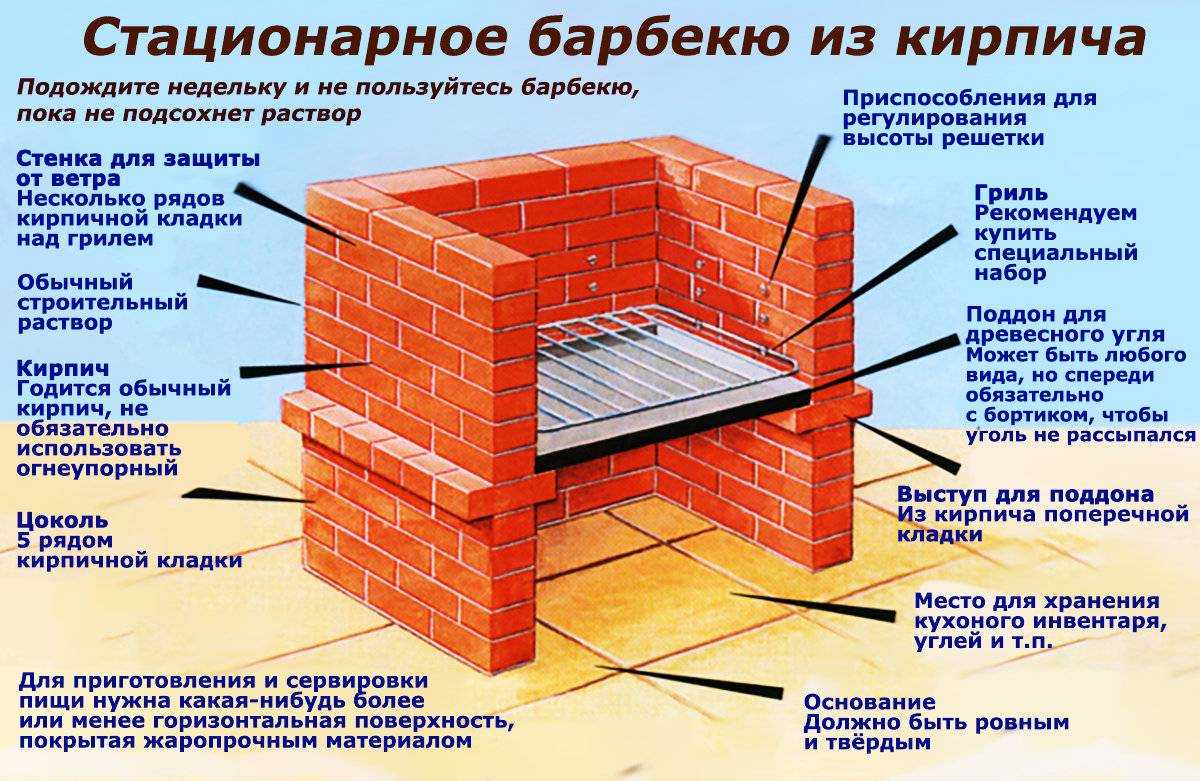

Простая печь барбекю для беседки с разделочным столом

Проекты таких конструкций представлены в большом количестве в открытом доступе. В предложенном варианте стенки однослойные (в отличие от предыдущей модели) и выполняются из обычного пустотелого кирпича.

Подготовка и разметка основания выполняются как обычно. Для разметки габаритов можно использовать ту решетку (решетки) и плиту столешницы, которые будут задействованы впоследствии. Кирпич при необходимости режется.

Обратите внимание: обрезанный пустотелый кирпич располагают в кладке так, чтобы пустоты были обращены к соседнему блоку, а не наружу!

После разметки первый слой раствора укладывают на подготовленное основание и монтируют первый ряд кладки.

Края тщательно выравниваются по уровню.

Чтобы усилить стыки перпендикулярных стенок, в первый ряд монтируют закладные из арматурной проволоки.

Кладку каждого следующего ряда начинают от углов.

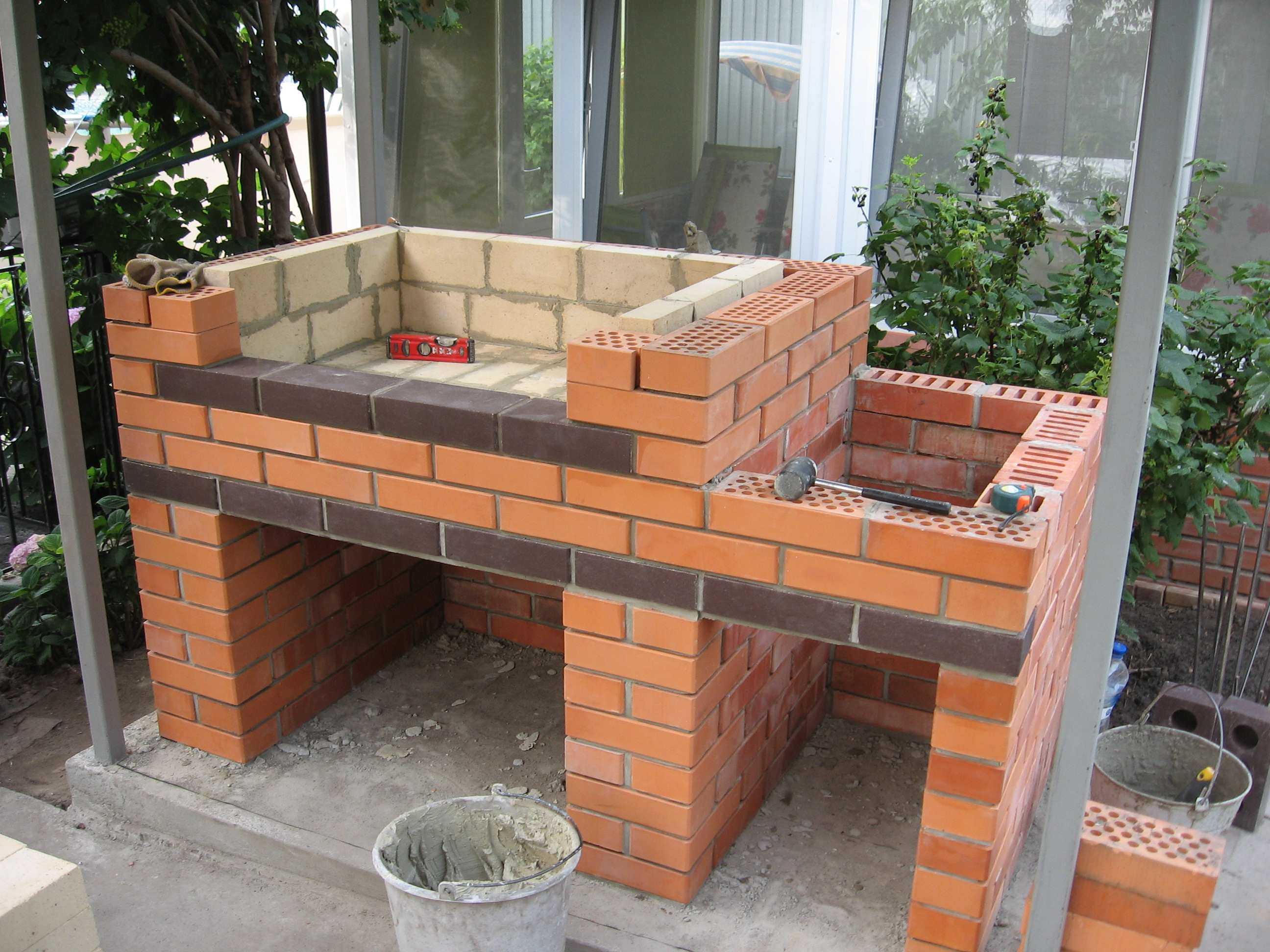

На уровне, удобном для установки решетки, часть кирпичей в кладке разворачивают перпендикулярно общей линии. Так же монтируют кирпичи верхнего ряда на боковых стенках.

Столешницу выполняют из крупной тротуарной плитки или другого подходящего материала.

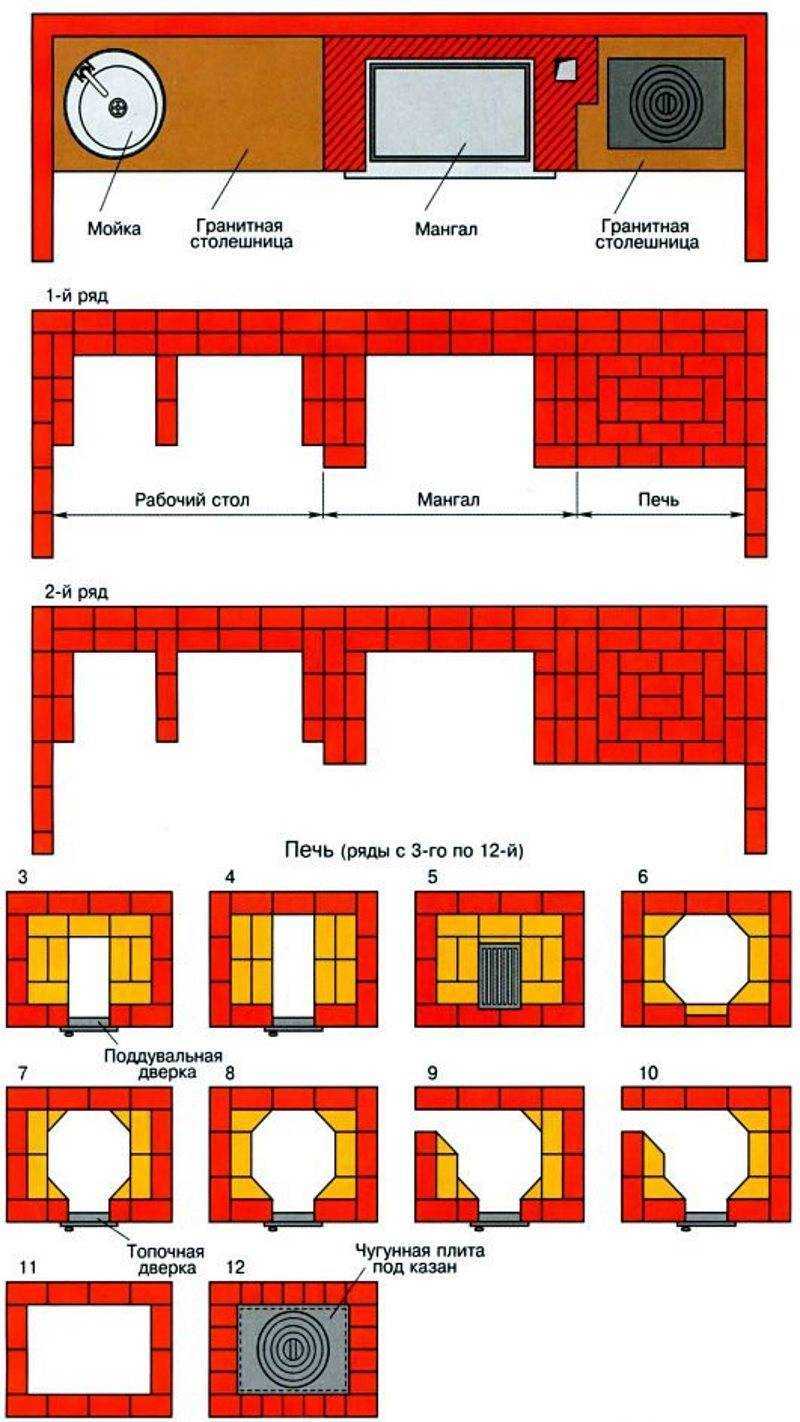

Если со схемой укладки кирпичей все же возникают вопросы, можно использовать вот такую порядовку.

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить. Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент. Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки. Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи. Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить. Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления. Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть

Важно продумать конструкцию каминной решетки, если она предусмотрена. Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение. Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки

Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык

Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю. Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками. Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

• Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
• Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

• Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
• Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
• Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
• Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
• Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
• Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
• Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

Пошаговая инструкция по строительству

На просторах интернета была найдена интересная нарезка фотографий с пошаговым строительством беседки с коптильней из кирпича в составе печного комплекса.

Я решил представить вам на обозрение данный подход, так как он чуть ли не единственный во всём интернете. Причём показано все довольно наглядно и понятно. К сожалению, чертежей и расход материала я вам привести не смогу. Но зато вы можете посмотреть фото и видео ниже!

Фото

Шаг 1. Заливка массивного монолитного фундамента

Шаг 2. Кладка печи и места для копчения

Шаг 3. Установка трубы

Шаг 4. Ровняем коптильню по уровню

Шаг 5. С другого боку

Шаг 6. Вид спереди

Шаг 7. Закрытие раствором зоны печи

Шаг 8. Сравнение небольшой печи и большой зоны для развешивания пищи

Шаг 9. Вид спереди

Шаг 10. Сборка дымохода

Шаг 11. Пробное копчение

Шаг 12. Сборка каркаса беседки

Шаг 13. Возведение двускатной стропильной системы

Шаг 14. Продолжаем собирать крышу

Шаг 15. Обшивка крыши

Шаг 16. Изготовление участка для дымоотвода

Шаг 17. Кладка кровли

Шаг 18. Уложенная металлочерепица

Шаг 19. Вид по центру

Шаг 20. Вид изнутри

Шаг 21. Проводка освещения

Шаг 22. Готовая коптильня

Шаг 23. Вид сзади

Шаг 24. Закрытие задней стены плотной тканью

Шаг 25. Копчение в процессе

Видео

Видеозапись представлена каналом «DIY Visual». Она набрала уже почти 12 тысяч просмотров (на 2018 год) и несколько восторженных отзывов.

Полагаю, что вам будет интересно перенять чужой опыт строительство подобной установки у себя на дачном участке.

Уход и хранение тандыра

Правильный уход и хранение тандыра — это важный аспект, который гарантирует его долговечность и безопасность при использовании. Вот несколько советов, которые помогут вам правильно ухаживать за тандыром:

Очистка и уборка

После каждого использования тандыр нужно очищать и убирать. Для этого можно использовать мягкую щетку и теплую воду, чтобы удалить все остатки пищи и грязи. После очистки тандыр нужно высушить и обезжирить, чтобы предотвратить коррозию.

Защита от погодных условий

Тандыр нужно хранить в сухом и прохладном месте, чтобы избежать повреждения от погодных условий. Рекомендуется использовать непромокаемую покрышку или чехол для тандыра, чтобы защитить его от влаги и пыли.

Регулярная проверка состояния

Регулярная проверка состояния тандыра поможет выявить возможные проблемы и устранить их до того, как они приведут к серьезным повреждениям. Необходимо проверять тандыр на наличие трещин, коррозии и других повреждений, которые могут повлиять на его работу.

Следуя этим простым советам по уходу и хранению тандыра, вы можете сохранить его в хорошем состоянии на многие годы и наслаждаться приготовлением вкусной пищи.
