Мангал из кирпича (130 фото) - пошаговые инструкции, схемы и чертежи с размерами для изготовления кирпичного мангала

Необходимые материалы и инструменты

Стройматериалы для постройки опытные мастера советуют приобрести с небольшим запасом. Необходимо подготовить следующее:

огнеупорный кирпич – основной материал, для участков активного нагрева;
стандартный красный кирпич – для участков с менее высокой температурой;
облицовочный кирпич или плитка;
цемент;
глина;
песок;
щебень;
гашеная известь;
доски для опалубки;
проволока для крепления кладки;
арматура (прутки или сетка) для укрепления основания;
уголки из металла для сборки.

Огнеупорный кирпич

Дополнительные детали конструкции:

решетка гриля металлическая для жаровни;
поддон металлический для жаровни;
металлическая задвижка для дымохода;
столешница (оптимально – из натурального камня);
при необходимости – дверки для тумб.

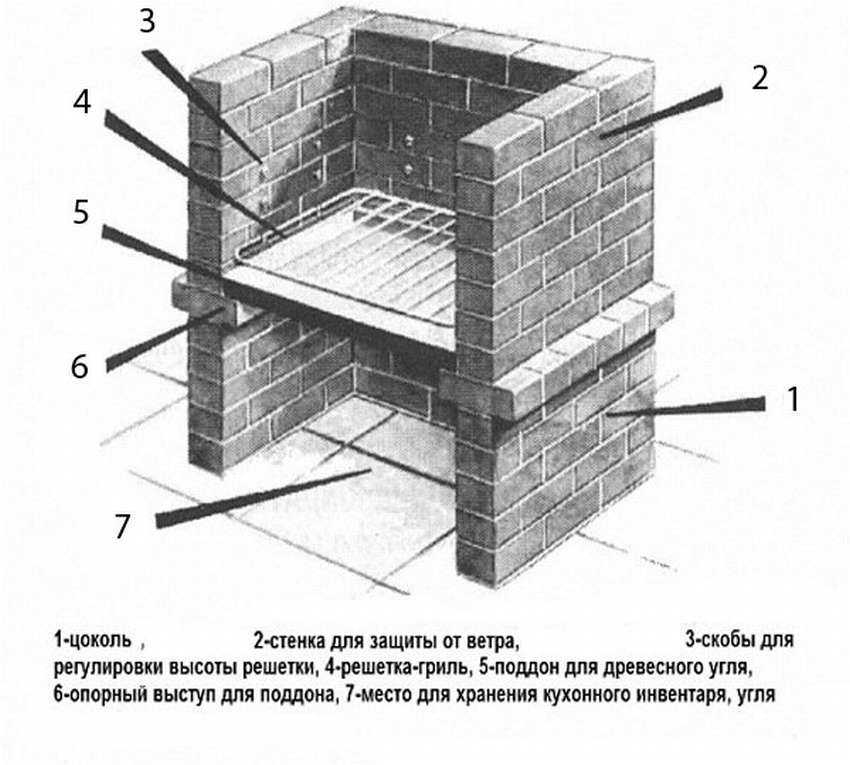

Устройство мангала из кирпича

Набор инструментов, которые понадобятся для постройки мангала из кирпича, включает в себя:

лопаты – штыковая и совковая;
металлические емкости (ведра, корыта) для цемента и пр.;
строительный миксер или бетономешалка;
ножовка по металлу;
ножовка по дереву;
молоток;
кувалда;
пассатижи;
лом;
зубило;
мастерок;
кирка;
измерительная лента;
уровень;
отвес веревочный.

Окончательный вариант строительного набора зависит от конкретного проекта стационарного мангала.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

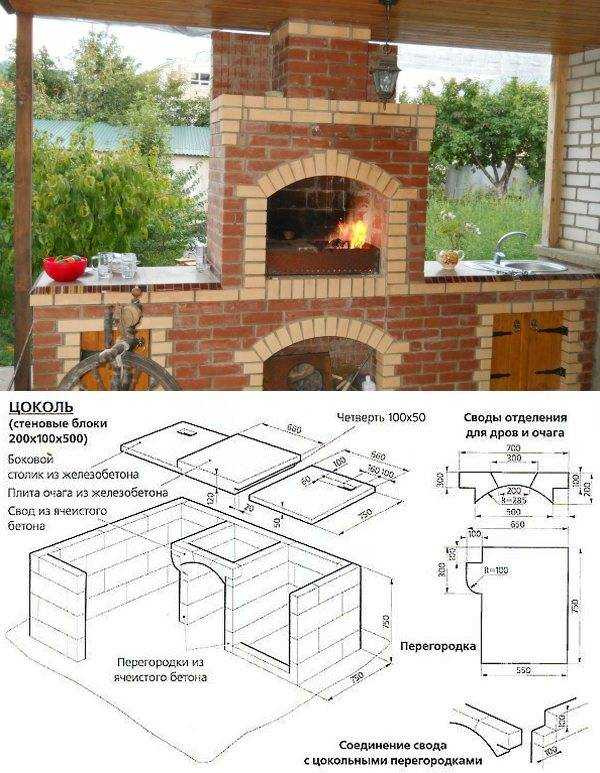

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

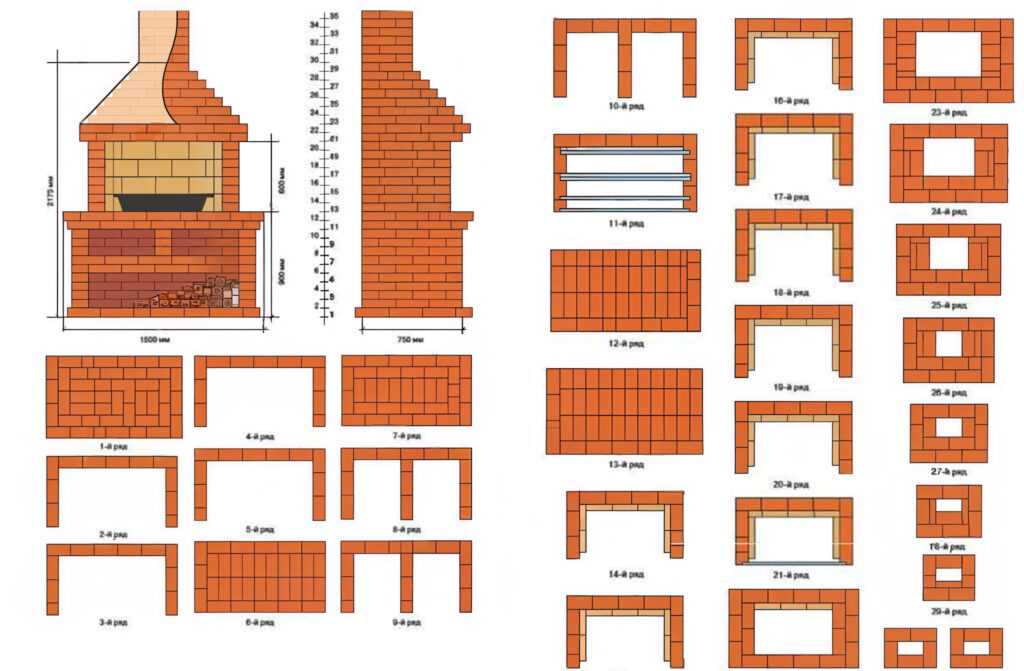

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Вопросы и ответы

Постройка кирпичного мангала вызывает массу непонятных моментов не только у начинающих, но и у опытных строителей. Ответим на самые частые вопросы:

Как изготовить глиняный раствор?

Глину заливают водой и оставляют на некоторое время для набухания. Затем в нее добавляют овражный песок, добиваясь нужной вязкости. Она должна быть такой же, как у цементного раствора — достаточно вязкой, но немного текучей.

Обязательно ли использовать огнеупорный кирпич?

Если его не использовать, обычный материал быстро начнет покрываться трещинами. В них будет попадать вода, которая ускорит процесс разрушения. Поэтому, экономить деньги или время на поиски нужного материала настоятельно не рекомендуется.

Нужна ли дымовая труба?

Она удобна, в первую очередь, для того, кто готовит шашлыки — дым не попадает в глаза. Можно установить обычный стальной колпак с металлической трубой, чтобы не строить тяжелый и массивный кирпичный дымоход.

Можно ли вместо фундаментной плиты использовать площадку, мощеную тротуарной плиткой?

Нет, этого делать нельзя. Плитка часто проседает, нарушается горизонталь, площадка становится неровной. Нужна или готовая, или самостоятельно созданная монолитная плита.

Для навеса нужен собственный фундамент, или можно использовать имеющийся?

Дополнительная нагрузка для фундамента мангала крайне нежелательна. Лучше навес установить на собственные опоры (например, на винтовые сваи).

Корпус печи-барбекю Гудкова

Материалы

Кирпич огнеупорный (шамотный) ГОСТ 390–96.
Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

однокомфорочная плита варочная 420х500 мм;
решетка–мангал 420х500 мм;
металлический лист 500х600 мм;
прочистная дверка 140х140 мм;
поддувальная дверка 270х140 мм;
топочная дверка 250х270 мм;
колосниковая решетка 300х200 мм;
уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
проволока стальная 2 мм — 10 м;
шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

жирная — 2–4%;
средняя — 15%;
тощая — 30%.

Состав раствора (глина, песок):

жирная — 1:2,5;
средняя — 1:1,5;
тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду

Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

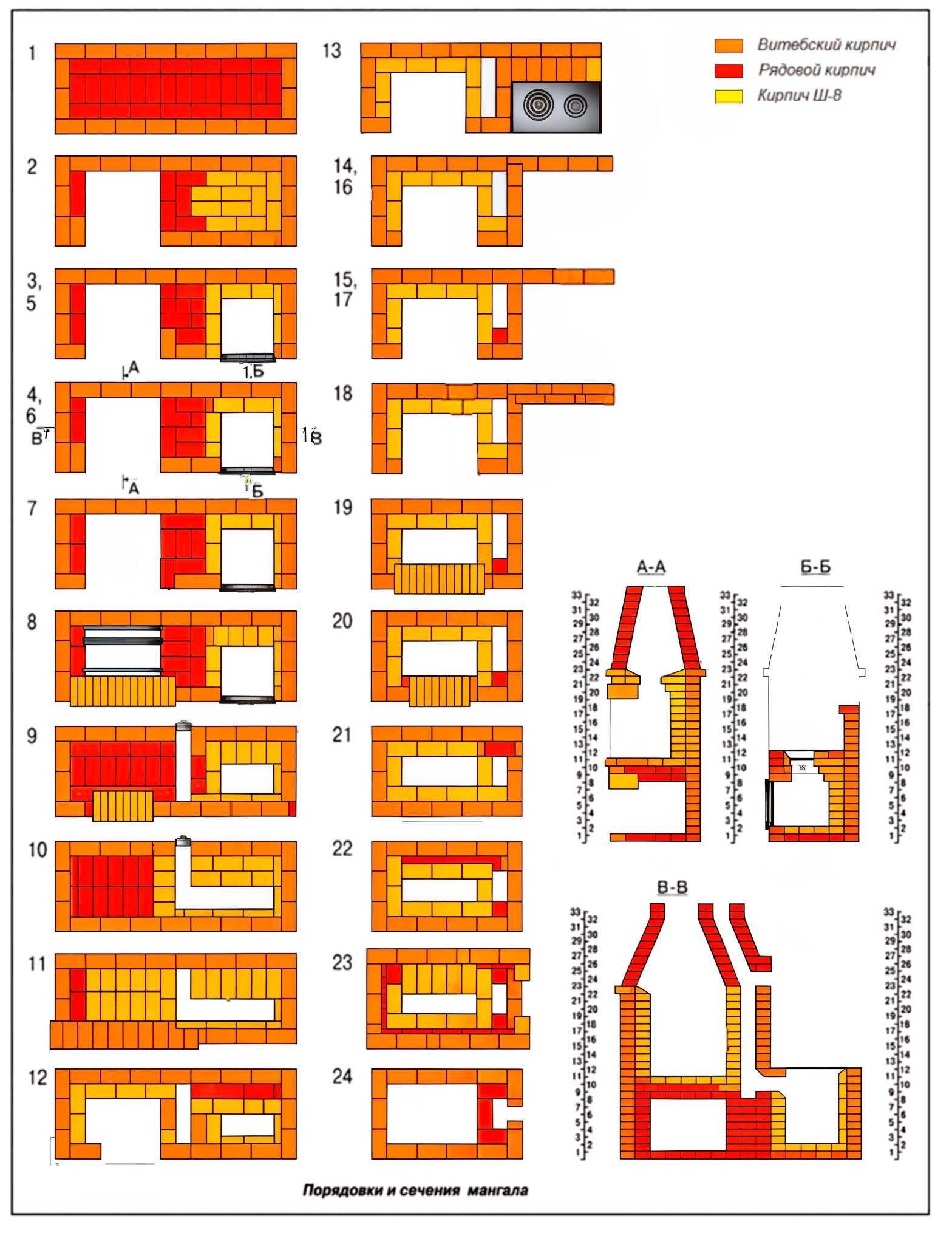

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней

Основные виды мангальных зон для частных домов

В понимании большинства людей мангал считается большой жаровней, имеющей форму широкой чаши с крышкой. На сегодняшний день для большего удобства мангалом называют разнообразные приспособления, используемые для приготовления мяса, рыбы, овощей и других продуктов методом прожарки над углями.

Поэтому существует огромное количество разных проектов зон барбекю, отличающихся по способу обустройства и строительства. Для возведения чаще всего применяются наиболее распространенные строительные материалы:

кирпич;
металл;
камень.

Среди основных типов конструкций выделяются следующие:

стационарные и полустационарные;
переносные;
складные.

Чаще всего мангальные зоны для частных домов возводят из кирпича, металла или камня

Если просматривать фото проектов мангальных зон, довольно часто можно увидеть открытый тип конструкции, когда мангал располагается под открытым небом – непосредственно на грунте либо на простом фундаменте. Этот вариант считается популярным ввиду того, что для обустройства такой зоны потребуется минимальное количество финансов и времени. Значительными минусами этой конструкции являются зависимость от погодных условий и необходимость создания дополнительных элементов для непогоды.

Крытый мангал во дворе размещается в большинстве случаев под навесом, рядом с которым находится стол и оборудуются места для сидения. Навес представляет собой полузакрытую беседку или конструкцию на опорах, остекление в основном не применяется. Располагать крытый мангал рекомендуют на заднем дворе. В этом случае, помимо разборного мангала, допустимо устанавливать стационарную конструкцию.

Крытый мангал размещается под навесом, рядом с ним ставится стол и оборудуются места для сидения

Какие бывают типы беседок с мангальной зоной в зависимости от их расположения

Универсальная мобильная. Удобство создания переносной мангальной зоны заключается в том, что в зависимости от обстоятельств ее легко переместить в любое другое удобное место на участке. Такой вариант считается временным, его устанавливают на время проведения основных работ по обустройству участка. Некоторые даже предпочитают на случай праздника брать во временную аренду мангальную зону.

Для патио актуально приобрести специальную уличную мебель, которая не портится под влиянием дождя или палящего солнца. При желании конструкцию можно дополнить навесом в виде большого зонта, как это часто можно увидеть на фото мангальных зон на даче своими руками.

Веранда. При такой организации мангальная зона со всех сторон защищается от непогоды. В такой пристройке многие возводят надежный очаг с дымоходом, а некоторые даже сооружают рядом с мангальной зоной баню, которая сделает отдых еще более разнообразным. Крытая веранда с зоной для отдыха позволяет установить здесь основательную массивную мебель.

Веранда защищает мангальную зону от непогоды со всех сторон

Всегда ли нужен фундамент?

Жаровня может представлять из себя и обычную печь, и специализированный мангал. И тот, и другой тип способен весить гораздо больше сотни кг. Безусловно, подобная масса требует качественно созданного фундамента, чтобы со временем конструкция не провалилась под землю, не деформировалась или вообще не сломалась полностью. Фундамент лучше всего создавать раздельный: для очага монолитную бетонную плиту, а для стен — облегченный, например столбчатый. Это, во-первых, более бюджетно, так как заливать всю поверхность выйдет гораздо дороже, во-вторых, совсем нецелесообразно, ведь нагрузка будет неравномерная; главное, чтобы сама жаровня находилась под надежно сделанным фундаментом, который должен выступать см на 5-10 за периметр печи.

Зона мангала на высоком фундаменте из натурального камня гарантирует устойчивость и долговечность жаровни

Ограда

Зону барбекю в частном доме, в большинстве случаев, хозяева пытаются спрятать от любопытных соседей или простых прохожих. Конечно, площадку вашего отдыха можно огородить деревянным или металлическим забором, но это не всегда выглядит эстетично и вписывается в интерьер беседки и дома.

Выход всегда есть! Высокие, декоративные кусты приусадебного участка вырастут в изумительную живую изгородь и капитально закроют вас от чужих глаз. Кусты зацветают в начале мая и набирают силу до начала августа. Поздней осенью непроницаемая листва скроет вас от посторонних взглядов.

Живая изгородь

За живой изгородью не нужно особо ухаживать. Достаточно систематически поливать, поэтому установите под корни кустов систему автополива, это не дорого и не займет много времени. Также не забудьте про то, что кустарники нужно подрезать время от времени.

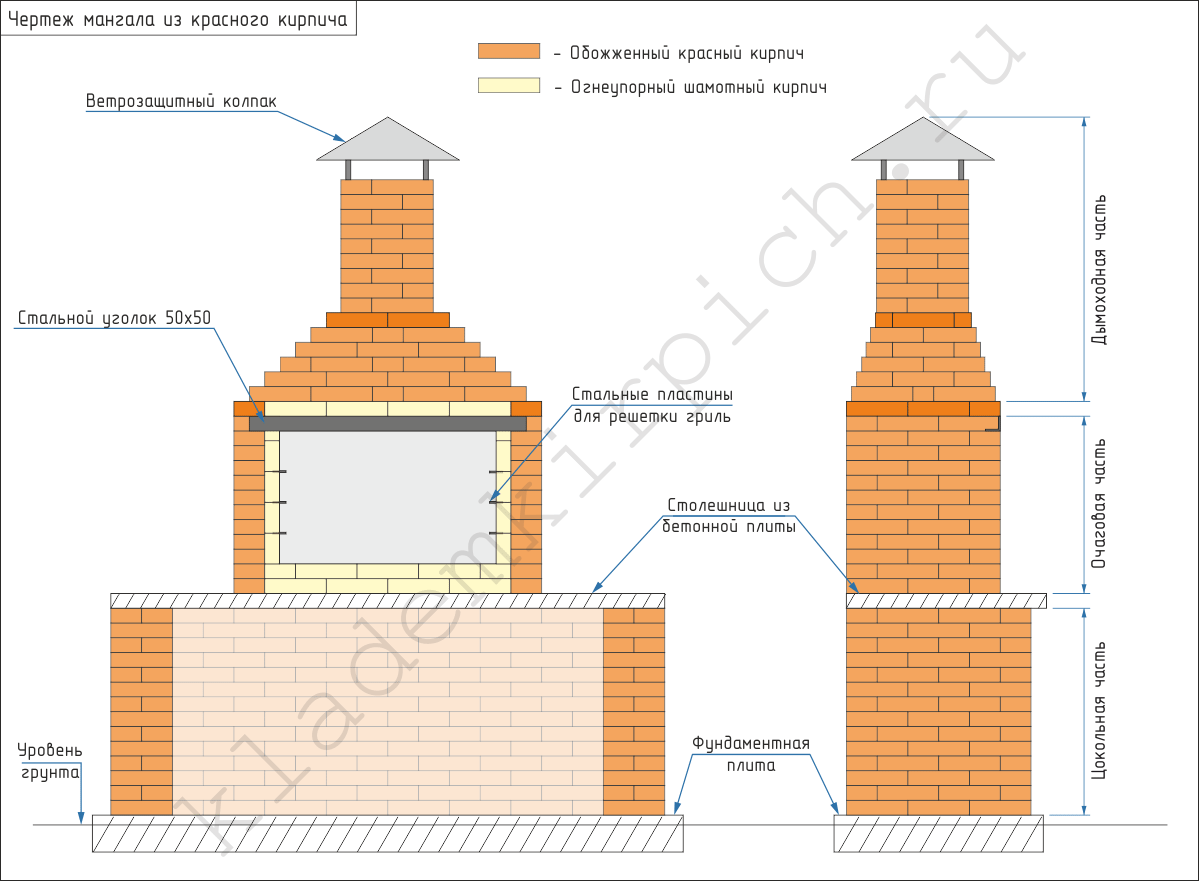

Схема укладки

Для грамотного строительства мангала непрофессионалу очень удобно использовать готовые схемы укладки кирпичей – так называемую порядовку. Достаточно точно следовать такой схеме, чтобы выложить даже довольно сложные конструкции.

Мангал в виде буквы «П» несложно выкладывать, и при необходимости — модифицировать. Он состоит из двух частей: жаровни и рабочего столика.

Порядовка:

Мангал в виде буквы П

ряд 1-5 выкладываются в перевязку, со смещением;
в ряду 6 кирпичи выкладываются поперек, создавая упоры для жаровни;
первые 6 рядов создают жаровню и столик, выше – только мангал. 7-9 ряд выкладывается в перевязку;
ряд 10 кладется поперек – упоры для решетки;
завершающие ряды 11-13 выкладываются в перевязку.

Более сложные конструкции – с дымоотводной трубой, несколькими камерами, раковиной, — имеют свои порядовки, с использованием металлических креплений и т.п. Тщательное выполнение схемы укладки позволит справиться со строительством кирпичного мангала даже неопытному мастеру.

Достоинства и недостатки

Функциональность. Удобство приготовления разных блюд;
Безопасность. Кирпичные стенки не так нагреваются, как металлические;
Долговечность. Материал не подвержен коррозии, при должном уходе он способен прослужить несколько десятилетий;
Возможность совместить конструкцию с другими разновидностями печей или жаровен;
Можно создавать оригинальные и декоративные формы.

Кирпичный мангал постоянно находится на улице. Он не подвержен коррозии, но влагу впитывает, что влияет на материал отрицательным образом;
Однажды построенное сооружение невозможно перенести на другое место. Если возникает такая необходимость, приходится полностью разбирать его и строить заново;
Постройка требует наличия опыта и навыков ведения подобных работ.

Недостатки кирпичного мангала вполне предсказуемы и могут считаться особенностью материала и конструкции. Однако, пользователей они нисколько не пугают.

Высокие декоративные качества сооружения, возможность создать на участке некий центр для общения, встреч с друзьями, проведения праздников и семейных торжеств — эти цели считаются слишком важными. Из-за них можно примириться и с более серьезными недостатками.

Как сделать мангал своими руками из кирпича?

Устройство фундамента для очага

Для мангала недостаточно только лишь утрамбовать площадку, которая будет выложена тротуарной плиткой. В этом случае малейшее движение грунта приведет к разрушению сооружения. Чтобы этого избежать, необходимо создать полноценный фундамент для конструкции.

Выбранное место нужно разметить при помощи колышков и веревки. Для мангала стандартных размеров выкапывается яма со сторонами 120 см. Ее глубина обычно составляет 25 см.
После этого устраивается опалубка и заливается раствор. Для его приготовления берется 1 часть цемента и 3 части песка. Чтобы основание получилось прочным, выполняется его армирование. Если используется для этих целей сетка, то ее укладывают в два ряда.

Дальнейшее строительство можно будет продолжать только через 2 недели, за это время фундамент наберет свою прочность.

Кладка первого ряда кирпичей

Для того чтобы мангал был построен в короткие сроки, необходимо на первом этапе разложить кирпичи на основании без использования раствора. Это поможет правильно подобрать половинки и целые блоки. При этом учитываются точные размеры поддона и решетки.

После этого обозначается линия будущей кладки. Она для строителя послужит ориентиром.

Кирпичи перед выполнением работ замачиваются в воде (так как они являются гигроскопическим материалом, то есть способным поглощать влагу). Выполнить такой процесс необходимо за день до основной работы.

Раствор для кладки кирпичей готовится на основании таких же пропорций, как и для фундамента, но только в него еще добавляется гашеная известь. В результате должна получиться смесь, которая будет напоминать густую сметану.

В намеченном порядке укладываются кирпичи на раствор. Промежутки между блоками должны хорошо заполняться смесью.

Для лучшего сцепления кирпичей с раствором по ним легонько постукивают молоточком или ручкой мастерка.

Строительство цоколя очага

Кладку кирпичей выполняют в шахматном порядке. Первоначально выкладываются углы сооружения, а только после этого создаются боковые стены. Все плоскости конструкции необходимо постоянно проверять. Для этого можно использовать отвес и строительный уровень. Проверка проводится через каждые три ряда кирпичей. Это позволит избежать перекоса конструкции.

Армирование кладки выполняется в углах. Для этого применяется металлическая проволока. Если запланировано не выполнять отделку конструкции, то швам придается аккуратный внешний вид.

Создание упоров для жаровни и решетки

Строится мангал из кирпича своими руками постепенно, при этом необходимо не забыть закрепить в кладке металлические уголки. Вместо них можно использовать арматурные стержни.

Закрепляются такие элементы между противоположными стенками мангала. Они послужат упорами для основания топки, которую лучше всего изготовить в виде металлического поддона. Такой вариант будет удобен во время эксплуатации мангала, так как его станет проще очищать от золы.

Когда выполняется кладка в районе топки, то необходимо оставить не заполненные раствором промежутки между кирпичей. Это позволит воздуху, который нужен для процесса горения, свободно поступать к углям или дровам.

Для закрепления в конструкции решетки устанавливаются металлические стержни. Они фиксируются в кладке во время ее создания.

Также для этих целей можно использовать непосредственно сами кирпичи. Для этого их укладывают поперек стены, а не вдоль ее. Нужно проследить, чтобы они выступали внутрь жаровни на одинаковый уровень.

Создание рабочей поверхности

Очень часто для поверхностей используют напольную плитку. Лучше всего выбирать тот материал, который легко мыть. Также он должен быть прочным. Столешница обязана идеально подходить по внешнему виду к созданному мангалу.

После завершения строительства очага рекомендуется не использовать его на протяжении двух недель. За это время он успеет просохнуть.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
Небольшая болгарка.
Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

Производится разметка имеющегося листа металла.
Вырезаются необходимые детали конструкции.
Проделываются крепежные пазы.
Изделие собирается в единое целое.
Если есть желание, то мангал можно покрасить любым жаропрочным составом.
Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

Минимальные затраты на изготовление.
Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
На сборку и разборку мангала требуется предельный минимум времени.
Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Пошаговая инструкция изготовления мангала

Создание чертежа

Перед началом работы не будет лишним создать чертеж или хотя бы примитивную схему будущего сооружения. Никакими специальными компьютерными программами для этого пользоваться не надо – достаточно карандаша и бумаги. Схема поможет зафиксировать свои идеи, касающиеся будущего строительства, а также не ошибиться в дальнейшем.

Подготовительные работы

Перед началом работ надо разметить мангальную зону и определить, нужно ли колоть кирпич. Если потребность в этом есть, то:

кирпич размечают карандашом по линии раскола;
наносят по линии удары узкой стороной кирочки, пока не образуется бороздка;
проделывают таким же образом бороздку с торца;
другой стороной кирочки раскалывают кирпич окончательно, аккуратно ударяя по проделанной бороздке.

Следующий шаг – подготовка раствора. В нем должно быть 70 % цемента и 30 % песка. Последний должен быть чистым. В нем не должно быть мусора, камней и частей растений. Цемент и песок высыпают в емкость подходящего объема и перемешивают. Затем туда постепенно начинают вливать воду. При этом раствор помешивают, чтобы цемент не прибился к дну. Когда вода залита, смесь обрабатывают дрелью со специальной насадкой. Это позволяет сделать ее равномерной и избавиться от комков.

Фундамент

Кирпичный мангал строят на фундаменте. Его толщина зависит от размера сооружения. Чем оно больше, тем массивнее должен быть фундамент.

Чтобы залить простой фундамент без армирования, потребуется:

снять слой грунта глубиной 8 см;
залить туда раствор и дождаться, когда он высохнет;
соорудить деревянные борта высотой 7 – 8 см по периметру фундамента;
залить туда раствор и дождаться высыхания.

Кирпичная кладка

Когда фундамент готов, можно приступать к кладке. Вот что потребуется сделать:

выложить вдоль краев фундамента по 2 кирпича в форме буквы П (то есть оставив одну сторону открытой), предварительно нанеся на основание раствор;
поперечно первым кирпичам выложить еще один ряд;
когда кладка будет нужно высоты, разместить на ней заранее подготовленную стальную пластину;
выложить на ней основание жаровни;
выложить (также в форме буквы П) стенки жаровни;
вдоль правой и левой стенок положить кант толщиной в 1 кирпич и высотой в 2 для размещения решетки или шампуров.

В итоге получится мангал с отсеком для хранения вещей внизу.

При желании можно сделать небольшую крышу. Проще всего использовать ступенчатую арку. Для этого:

на левую и правую стенку жаровни параллельно выкладывают несколько рядов кирпича с легким смещением каждого последующего ряда;
в задней части выкладывают треугольную стенку, предварительно расколов кирпич на куски подходящего размера;
в передней части жаровни на выемку кладут стальную пластину и поверх нее выкладывают треугольную стенку, аналогичную задней;
в верхней части арки оставляют небольшое отверстие для выхода дыма.

Крышу можно выполнить и иначе – в виде пирамиды или арки. Правда, в последнем случае будет сложнее организовать отверстие для выхода дыма.

Декоративные работы

Кирпичный мангал (особенно из силикатного кирпича) не очень красив. Чтобы улучшить внешний вид сооружения и сделать его более привлекательным, постройку можно декорировать. Существует несколько способов сделать это.

Штукатурка. Конструкцию можно оштукатурить, придав ее поверхности необычную текстуру. Внешнюю часть штукатурят раствором. А вот участки, соприкасающиеся с жаровней, лучше покрыть глиной – цемент может не выдержать высокой температуры и начать отходить уже через пару лет использования.
Плитка. Сооружение можно отделать керамической плиткой.
Искусственный камень. Еще один вариант отделки – искусственный камень. Он придает постройке более естественный внешний вид и очень интересно смотрится.

Собираем круглый мангал своими руками

Рассмотрим несколько простых способов создания стационарного мангала.

Мы намеренно не рассматриваем здесь технологию возведения высокого кирпичного мангала, поскольку для него требуется заливка фундамента, а это усложняет задачу. Про некруглый кирпичный мангал можете посмотреть в другой статье. Здесь предлагаем только несложные варианты, как с точки зрения методов строительства, так и с учетом используемых материалов.

Из металлической сетки и щебня

Если у вас есть металлический корпус в форме цилиндра, его можно использовать для создания простого стационарного мангала. Из материалов потребуются:

Оцинкованная сетка

Щебень крупной фракции (можно также использовать битый кирпич, природный камень и гальку крупной)

Порядок действий:

Из сетки сформировать два цилиндра — большего и меньшего диаметра и установить цилиндры на выбранном месте.
Засыпать щебень в зазор между двумя слоями сетки.
Разместить металлическую жаровню внутри стенок из сетки и щебня.
Для использования в качестве мангала, приобрести решетку нужного диаметра.

Подобный мангал можно установить за день. При необходимости его легко разобрать и возвести в новом месте.

Каменный

Простой и удобный вариант — конструкция, выложенная декоративным или природным камнем. Помимо этого строительного материала потребуется решетка для гриля. В крупной установке можно использовать в качестве альтернативы сетку из нержавеющей стали.
