Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов
При строительстве вентиляционных каналов допускаются ошибки, которые могут негативно сказаться на работе всей вентиляционной системы. Давайте кратко проанализируем эти ошибки:
- Отсутствие вентиляционного отверстия в помещениях без окон, с частыми колебаниями температуры и влажности. Отверстие в стене, закрытое решеткой, не дает такой тяги, как вентилятор, и эффективность вентиляции будет низкой.
- Окна и двери плотно закрыты, вентиляторы не установлены. Если окна и двери полностью герметичны, естественная вентиляция не работает, поэтому в помещении могут появиться запахи, сырость, плесень и грибок;
- В комнате с камином нет дымохода. В этом случае дым попадает в гостиную;
- Вентиляционные отверстия не изолированы должным образом, что может привести к потере тяги.
Как видите, существует множество нюансов, которые необходимо учитывать при монтаже вентиляционных каналов. Если вы не уверены, что сможете грамотно выполнить все работы, связанные с их проектированием и установкой – предоставьте эту задачу профессионалам. Конечно, тогда затраты на строительство вентиляции возрастут, но они быстро окупятся благодаря эффективной работе системы и приятному микроклимату в доме!
- Предыдущая публикация
- Перечислить
- Следующая публикация
Обзор современных систем вентиляции Читать Вентиляция для вашей ванной комнаты Читать Варианты вентиляции для вашего дома Читать Перейти к полному спискуРекомендовать ещеВсе публикации 09.06.2020 Слово “чиллер” для многих кажется чужим и загадочным, и еще более немногие знают, как он работает и для чего используется. Чиллеры в основном используются специалистами при проектировании и строительстве сложных вентиляционных систем, устанавливаемых в специфических и крупных отраслях промышленности. 01.06.2020 Самодельная вентиляция для теплицы 18.05.2020 Ручная система вентиляции в квартире Эффективная система вентиляции в квартире дает ряд преимуществ: обеспечивает стабильный приток свежего воздуха во внутреннее пространство, исключает появление влаги и неприятных запахов в помещении. Избыточная влажность в квартире приводит к развитию плесени и грибка на стенах и потолке, что не только портит отделку, но и вредит здоровью домочадцев. Если система вентиляции, установленная при строительстве квартиры, работает недостаточно эффективно, вы всегда можете улучшить ее самостоятельно. В этом случае не нужно выполнять сложную работу, достаточно ввести в систему несколько дополнительных и полезных устройств. 04.05.2020 Вентиляция подвала в частном доме Подвал в частном доме – это место, которое может иметь множество различных функциональных назначений. Владельцы могут хранить в нем овощи, заготовки на зиму, вещи, которые не нужны в холодное время года, в подвале можно устроить миниатюрную теплицу для выращивания растений и грибов. Как бы ни использовался подвал – в нем обязательно должна присутствовать качественная вентиляция, иначе не избежать порчи хранящихся вещей и продуктов, появления неприятного затхлого запаха и сырости. Популярные статьи Экскурсия по заводу и презентация новой системы селективного сбора отходов 1 ноября 2019 года 367
ГалВент провел экскурсию среди гостей Всероссийского форума “Капитальный ремонт жилых домов: поддержка собственников жилья”.
Читать Инновации в штамповочном и инструментальном производстве 4 ноября 2019 339
В отделе штамповки и оснастки были введены в эксплуатацию два дополнительных 100-тонных штамповочных пресса.
Считайте калькуляторы
- Прямой участок
- Подразделение
- Переход
- Тройник
- Штекер
- Прямоугольная резьба
- Зонты
- Зонты и разделители
ГОСТы СНиПы Часто задаваемые вопросы
Важные мелочи
Распространенные типы трубопроводов капитальных сооружений таковы:
- водопровод холодного и горячего снабжения;
- система водоотведения (внутренняя канализация);
- теплопровод парового отопления;
- дымоход печи.
Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.
Последовательность работ
Труба дымохода или системы вентиляции уже подготовлены и расположены в сквозном отверстии кровельного материала, выведены наружу. Основная задача – изготовить узел прохода трубы через крышу. Рассмотренная ниже технология применима не только для дымоходов, но и если организуется система вентиляции. В первую очередь необходимо сделать внутренний фартук. Планки в виде уголков из стали прикладывают к трубе, и на кирпиче при помощи маркера отмечается линия прилегания. Используя линейку, линию переносят на три другие стороны трубы. При помощи болгарки выполняют штробление. Штроба должна быть шириной 2 мм по отмеченной линии. Обязательно надо учесть место прохождения штробы. Особенно неудачным вариантом месторасположения будет прохождение штробы по шву кирпичной кладки.
Допустимые возвышения дымоходов над строениями.
По окончанию штробовки рабочую поверхность нужно очистить от скопившейся пыли. Можно промыть водой и дождаться высыхания. Полученные штробы заполняют бесцветным силиконовым герметиком с последующей установкой в них уголковых планок. Планку закрепляют саморезами. Для обеспечения удобства проведения работ рекомендуется первую планку установить со стороны карниза. Если необходимо стыковать планки, работа проводится внахлест с шириной 150 мм. Под полученную кромку закладывается листовой металл, галстук. Края галстука необходимо обортовать при помощи молотка и пассатижей. На верхнюю поверхность конструкции внутреннего фартука и галстука укладывают металлочерепицу вокруг трубы. Поверх уложенной черепицы кровли проводят установку наружного фартука.
Описанный способ применим для труб прямоугольного сечения, а что же делать, если дымоход или система вентиляции выполнены трубой круглого сечения? В настоящее время эту проблему очень просто решить, используя готовое решение в виде кровельного прохода. В конструкцию такого прохода трубы через крышу входит основание с колпаком. Основание выполнено из плоской листовой стали, колпак при этом присоединен герметично, так как через колпак и будет проходить дымоход. Одной из рекомендаций покупного фартука и изготовленного самостоятельно является крепление его к крыше. Крепление должно быть надежным, но не жестким, так как при нагреве и расширении материалов труба может разрушиться. Выход один – использовать эластичные соединительные элементы. Для этого в место стыка фартука и трубы надевают хомут (юбку). Хомут крепят термостойкой и эластичной прокладкой. В случае изменения линейных размеров при нагреве материала такая конструкция не разрушается и создается оптимальный выход.
Строение узла и самой системы вентиляции
Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

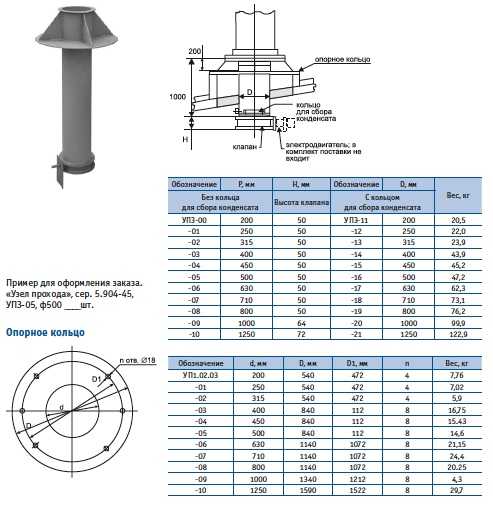

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

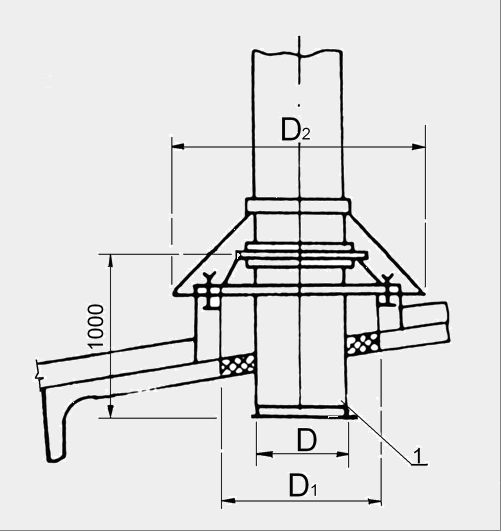

Узел похода через кровлю
Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.
Этапы монтажа гибкого узла прохода
Вентиляционное отверстие в стене: особенности и как правильно сделать
В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. задача этого отверстия — обеспечить приток свежего воздуха с улицы.
Вытяжная и приточная вентиляция
Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах — залах и спальнях, но также и в подсобных помещениях — санузлах и кухнях.
В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.
Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.
Вытяжная-приточная вентиляция
Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.
Монтируем узел вентиляции на мягкую кровлю
По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.
Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.
Размечается место установки колпака
Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.
Сверлится отверстие
Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.
Вырезается отверстие
Отверстие под узел прохода вентиляции
Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.
Снятие защитной ленты с колпака
Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.
Установка колпака
Шаг 6. По периметру колпак прикручивается к материалу мягкой кровли при помощи саморезов.
Фиксация колпака
Шаг 7. Производится установка самой трубы на установленный ранее колпак.
Установка трубы вентиляции
Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.
Далее нужно выровнять вентиляционную трубу
Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.
Прикручивание трубы к колпаку
Видео – Монтаж УП на мягкую кровлю
Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти
Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов
Монтаж узла прохода вентиляции через кровлю
Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.
Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.
С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:
- воздушного обмена в мансардном или чердачном помещении дома;
- монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
- подачи чистого воздуха, обогащенного кислородом.
В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).
Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.
Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

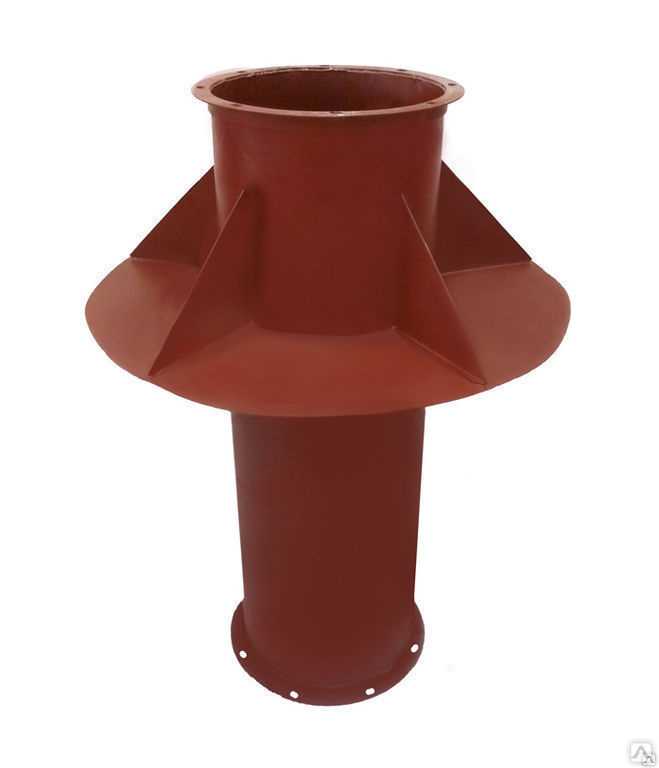

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.
Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.
Проектирование и монтаж узла будет зависеть от ряда факторов:
- угол ската крыши;
- вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
- тип крыши.
Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.
Существуют определенные требования:
- не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
- конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
- для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
- в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.
Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.
Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.
Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.
Установка вентиляционного узла
Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.
Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.
Шаблон обводится маркером
Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.
Сверлится отверстие
Теперь можно приступать к резке
Вырезается отверстие под узел прохода

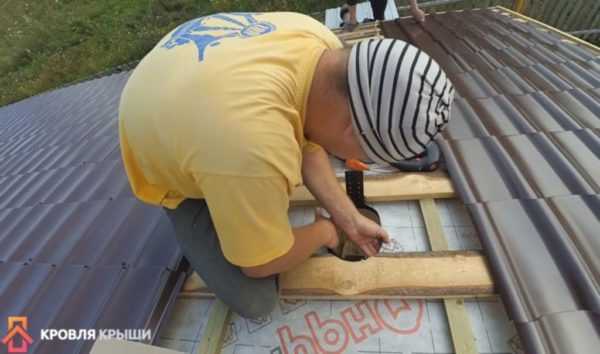

Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.
Вырезается часть обрешетки
Вырезаются части других материалов кровельного пирога
Готово, теперь можно приступать к следующему этапу
Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.
Края фланца промазываются герметиком
Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.
Фланец заводится под гидроизоляцию
Гидроизоляция накалывается на пластиковые штырьки
Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.
Фланец прикручивается саморезами
Процесс фиксации фланца
Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.
Фиксация колпака

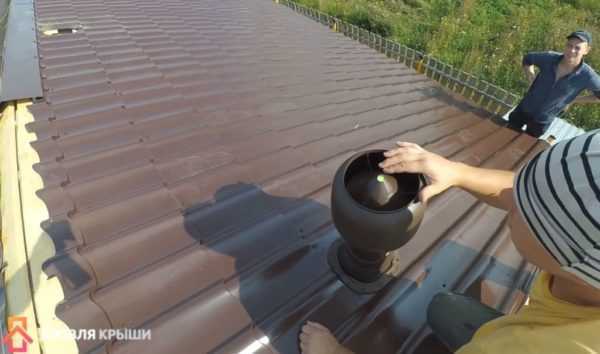

Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.
Установка вентиляционной трубы
Труба выравнивается с помощью встроенного уровня
Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.
Фиксация трубы кровельными саморезами
Вентиляция и перегородка
Вполне вероятна ситуация, когда на месте установки перегородки из гипсокартона уже стоит или планируется установить вентиляционный короб.
Вентиляционный короб это конструкция, прямоугольного или круглого сечения, для технологического движения воздуха, систем вентиляции, кондиционирования, воздушного обогрева помещений.
В квартирах вентиляционные короба чаще смонтированы в районе кухни, ванной и туалета. Нарушение приточно-вытяжной вентиляции квартиры, негативно отразится на проветривании помещения, и может привести к образованию плесени и грибков по всей квартире.
Оглавление
Титульный лист
УП.Д Указание по монтажу
УП.ТУ Технические условия
УП1 Спецификация
УП2.02.02.01 Кольцо. Деталь
УП2.02.02.02 Втулка. Деталь
УП1СБ Узел прохода. Сборочный чертеж
УП1.00.01 Шайба. Деталь
УП1.00.02 Прокладка. Деталь
УП2.01.02 Кольцо. Деталь
УП1.01 Кронштейн. Спецификация
УП1.01.СБ Кронштейн. Сборочный чертеж
УП1.01.00.01 Тяга. Деталь
УП1.01.00.03 Штырь. Деталь
УП1.01.00.04 Плита. Деталь
Уп1.01.00.06 Косынка. Деталь
УП1.01.00.05 Шайба. Деталь
УП1.01.00.02 Труба. Деталь
УП1.02 Патрубок. Спецификация
УП1.02.СБ Патрубок. Сборочный чертеж
УП1.02.01 Патрубок. Деталь
УП1.02.02 Ребро. Деталь
УП!.02.03 Кольцо. Деталь
УП1.03.01 Тяга. Деталь
УП1.03 Хомут. Спецификация
УП1.03.СБ Хомут. Сборочный чертеж
УП1.03.02 Серьга. Деталь
УП1.03.03 Ухо. Деталь
УП1.03.04 Полухомут. Деталь
УП2 Узел прохода. Спецификация
УП2.СБ Узел прохода. Сборочный чертеж
УП2.01 Патрубок. Спецификация
УП2.01.01 Патрубок. Деталь
УП2.01.СБ Патрубок. Сборочный чертеж
УП2.02 Клапан. Спецификация
УП2.02.02.СБ Кольцо. Деталь
УП2.02СБ Клапан. Сборочный чертеж
УП2.02.01 Клапан. Спецификация
УП2.02.01.СБ Клапан. Сборочный чертеж
УП2.02.01.02 Диск. Деталь
УП2.02.01.03 Обечайка. Деталь
УП2.02.01.04 Ребро. Деталь
УП2.02.01.01 Втулка. Деталь
УП2.02.02.003 Тяга. Деталь
УП2.02.001 Угольник. Деталь
УП2.02.002 Втулка. Деталь
УП2.00.01 Планка. Деталь
УП2.00.02 Планка. Деталь
УП2.00.03 Прокладка. Деталь
УП2.00.04 Ось. Деталь
УП2.00.05 Прокладка. Деталь
УП2.00.06 Полукольцо. Деталь
УП2.01.03 Шайба. Деталь
УП2.03 Направляющая. Спецификация
УП2.03.СБ Направляющая. Сборочный чертеж
УП2.03.02 Ось. Деталь
УП2.03.01 Бобышка. Деталь

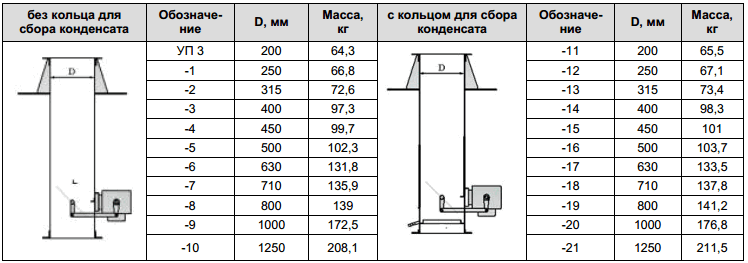

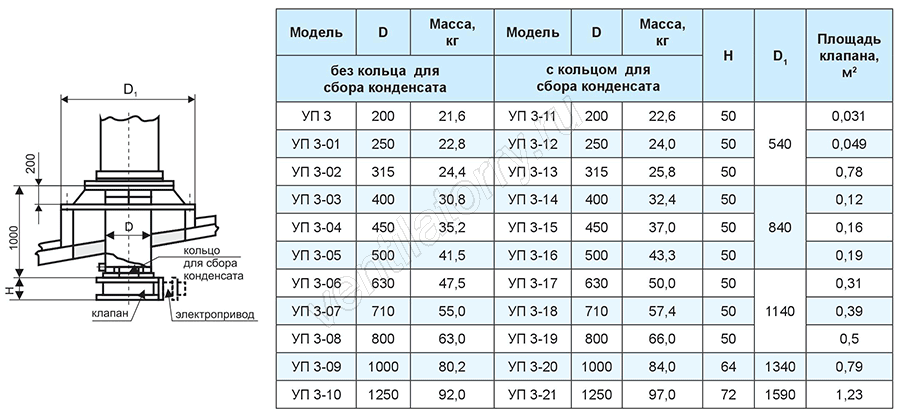

УП3 Узел прохода. Спецификация
УП3.СБ Узел прохода. Сборочный чертеж
УП3.01 Клапан. Спецификация
УП3.01.01 Кронштейн. Спецификация
УП3.01.СБ Клапан. Сборочный чертеж
УП3.01.01.СБ Кронштейн. Сборочный чертеж
УП3.01.01.01 Крышка. Деталь
УП3.01.01.02 Труба. Деталь
УП3.01.01.03 Пластина. Деталь
УП3.01.02 Корпус. Спецификация
УП3.01.02.СБ Корпус. Сборочный чертеж
УП3.01.02.01 Фланец. Деталь
УП3.01.02.02 Пластина. Деталь
УП3.02 Патрубок. Спецификация
УП3.01.02.03 Косынка. Деталь
УП3.02.СБ Патрубок. Сборочный чертеж
УП3.01.00.03 Ось. Деталь
УП3.01.00.01 Втулка. Деталь
УП3.01.00.02 Втулка. Деталь
УП3.01.00.04 Ось. Деталь
УП4 Узел прохода. Спецификация
УП4.СБ Узел прохода. Сборочный чертеж
Вывод
Проход вентиляционного короба через перегородку из гипсокартона делается таким образом, чтобы обе конструкции были независимыми и не имели крепежный соединений друг с другом. Зазоры между перегородкой и коробом заполняются герметиком, слой звукоизоляции в перегородке должен плотно подходить к вентиляционному коробу.
