Монтаж металлических опор наружного освещения: технология установки фланцевых опор

Подготовка к монтажным работам

Устанавливают фланцевые несущие конструкции в соответствии со СНиП 3.05.06-85 «Электротехнические устройства». До непосредственного монтажа составляют проект, где учитывают следующие параметры:

особенности рельефа местности, характеристики грунта;
нормативы по степени освещенности территории;
климатические особенности местности, в первую очередь – силу ветровых нагрузок;
характеристики осветительных приборов: количество, тип крепления, мощностные параметры;
способ подключения к основной электрической сети;
необходимость монтажа вспомогательного оборудования: камер, рекламных баннеров, громкоговорителей и т.п.

Монтажные работы начинают после утверждения проекта в официальных органах. И это не зависит от высоты конструкций (парковые до 4 м, магистральные до 12 м, мачты до 50 м) и их конфигурации (граненые, круглоконические или трубчатые).

Правильную установку опор уличного освещения с соблюдением всех требований и технологий могут выполнить только профессионалы. Например, опытные специалисты ТПК «СЭТ» https://svetilniki-opory.com/

Установка опоры освещения

С помощью грузоподъемного механизма и капроновых строп поднять опору и установить на анкерные шпильки.

Использование металлических тросов не допускается!

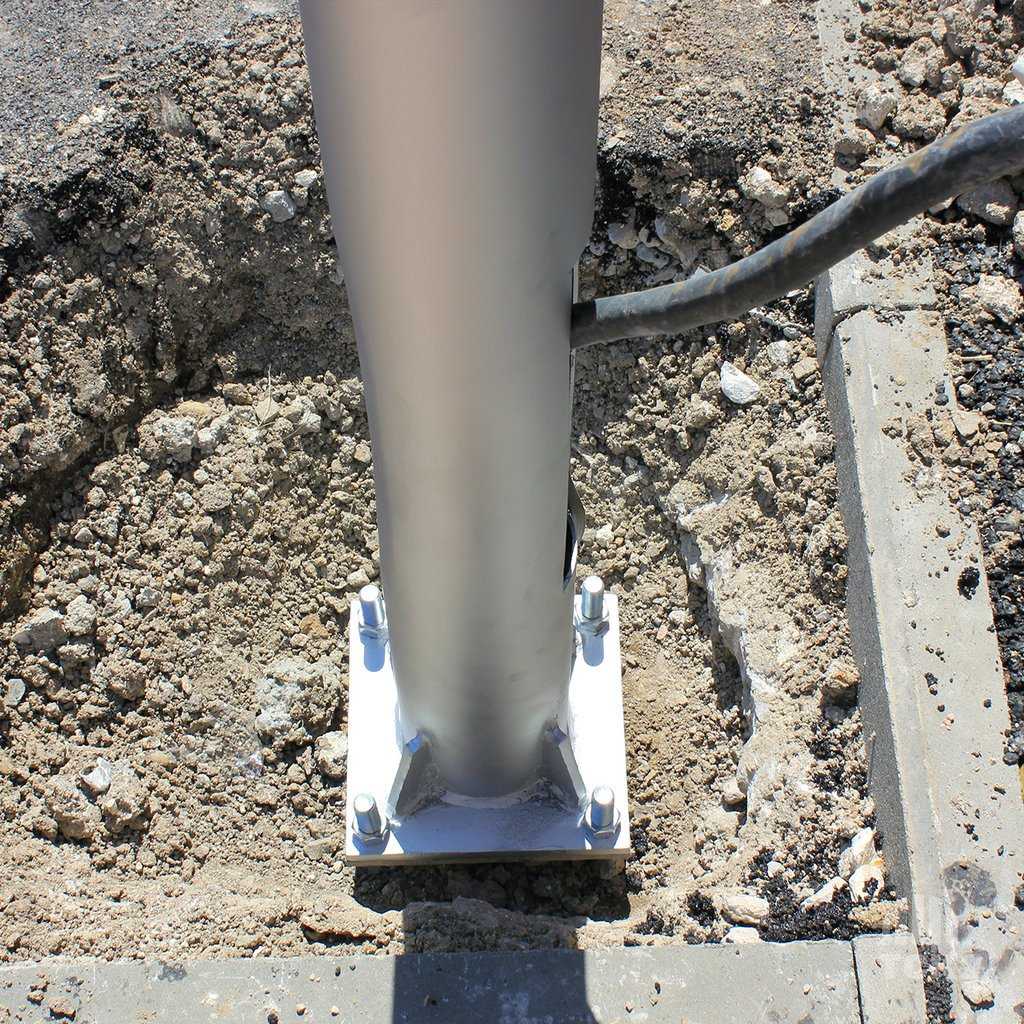

Установка опор на анкерные закладные элементы фундамента необходимо с помощью уровня выставить горизонтально нижние опорные гайки на анкерных болтах.

Навернуть верхние гайки, проверить вертикальность установки опоры, при необходимости, ослабив верхние гайки, вращать нижние гайки до достижения отклонения от вертикали не более 0,5 град.

В случае установки опор с использованием болтов или полно резьбовых шпилек выполнить фланцевое соединение. Подтяните и затяните до отказа все гайки.

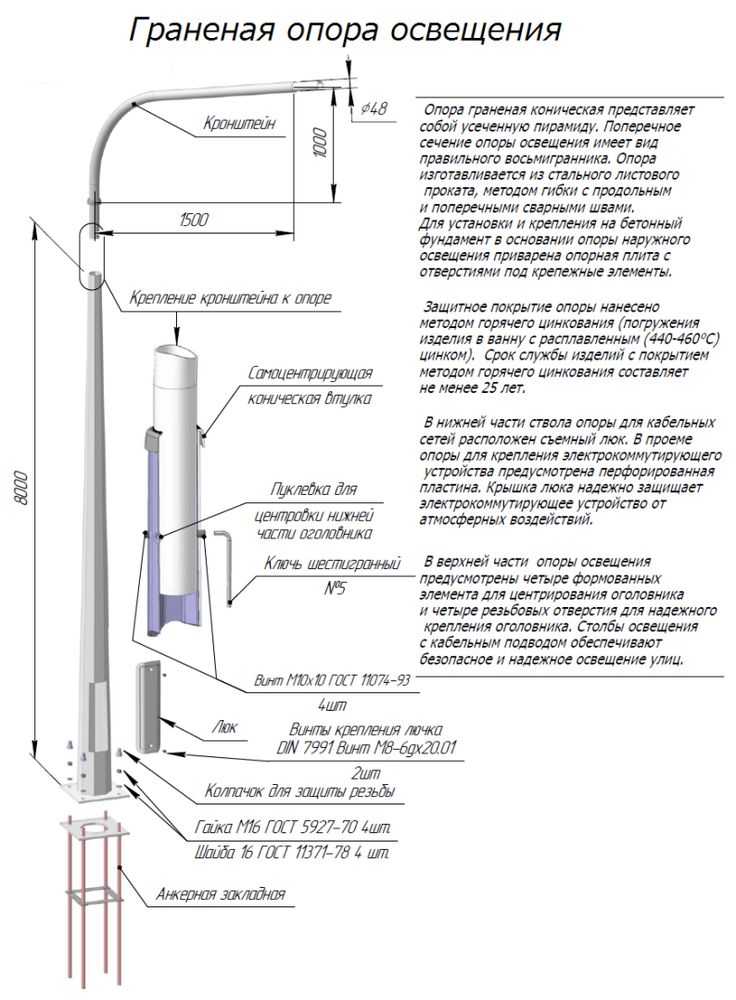

Установите кронштейн в верхней части опоры в следующей последовательности: 1. Наживить установочные винты (8 шт.) в верхней части опоры в приваренные гайки. 2. Вертикально вставить кронштейн в опору до упорного фланца (предварительно запустив кабель) 3. Последовательно затянуть установочные винты.

Чтобы сделать качественное освещение зданий и прилегающие к ним территорий, улиц, дорог, тротуаров, площадей и многого другого, необходима комплексная разработка и монтаж всей системы наружного освещения. Одной из главных составляющих перечня проводимых строительно-монтажных работ является установка опор освещения.

Современные фонарные столбы

Типы монтажных технологий

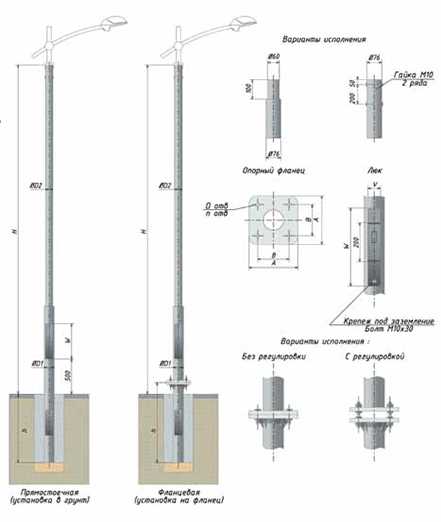

Для установки фонарных столбов и мачт используют прямостоячую или фланцевую технологию. В ходе монтажных работ кладут кабель, проводят установку заземлителей, устанавливают систему включения и выключения света.

Монтажные работы состоят из нескольких этапов:

бурения скважин глубиной не менее 1,2 метра;
прокладки траншеи для силового кабеля;
установки столба или мачты в скважину;
для металлических столбов проводят дополнительное армирование;
прокладывают кабель;
бетонируют скважину
Устанавливают светильники.

Фланцевая технология монтажа начинается с рытья котлована, в который потом устанавливают опорный элемент для фонаря. После этого производят заливку бетона. Опора монтируется к основанию после застывания бетона. Такой способ монтажа позволяет быстро провести демонтажные работы. Для этого нужно будет только открутить опору от забетонированного основания.

Преимущества использования опор

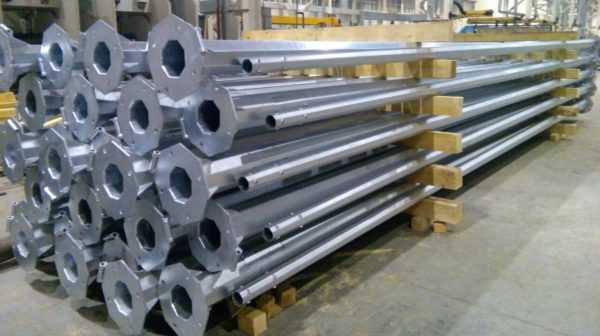

Металлические осветительные опоры отличаются повышенной прочностью и устойчивостью к повреждениям. Для изготовления опор применяют трубопрокат или листовой металл, толщина которого может варьироваться от 3 до 12 мм. Поэтому металлические опоры сохраняют целостность конструкции при механических воздействиях и ветровых нагрузках. В зависимости от исполнения максимально допустимые показатели для опор составляют 300-3500 кг.

Для металлических опор освещения также характерно следующее:

Небольшие размеры и малый вес. Минимальные значения массы опор высотой 3 м из алюминия или стали — 28 кг. Небольшой вес и компактность осветительных опор способствуют снижению затрат на транспортировку и разгрузку.
Разнообразие конструктивных решений. Опоры уличного освещения металлические представлены множеством вариантов и позволяют выбрать нужную модель с учетом назначения, места установки и способа подключения кабеля.
Простота монтажа и обслуживания. Установка опор не требует значительных затрат времени и привлечения тяжелой спецтехники. В специально подготовленный котлован, в зависимости от типа устанавливаемой опоры, закладывается разные виды фундаментов: армированный железобетонный, металлический или металлический выносной.
Продолжительный срок службы. Для защиты опор используют метод горячего оцинкования, благодаря которому на поверхности металла образуется прочный антикоррозионный слой.

По сравнению с железобетонными и деревянными конструкциями металлические опоры освещения смотрятся элегантно и не создают ощущения громоздкости.

Назначение опоры

Металлические опоры применяются для освещения различных территорий и объектов.

Фотография металлической опоры

Освещение на автомобильных дорогах является обязательным условием их эксплуатации, обеспечивающее безопасность движения, сохранение здоровья и жизни людей

Для этого устанавливаются несущие металлические опоры, на которых крепятся осветительные приборы.
Освещение парков и садов важно для безопасного отдыха людей. Если в этих зонах отсутствует нормальный свет, то может возникнуть психологический дискомфорт, есть возможность получить травмы или стать жертвой преступника.
Домашние декоративные опоры используются для освещения коттеджных посёлков, домов и придомовых территорий. Здесь главное значение придается не только осветительным приборам, но и эстетике исполнения опорных конструкций

Подводку питающих кабелей на приусадебном участке проще сделать в земле.

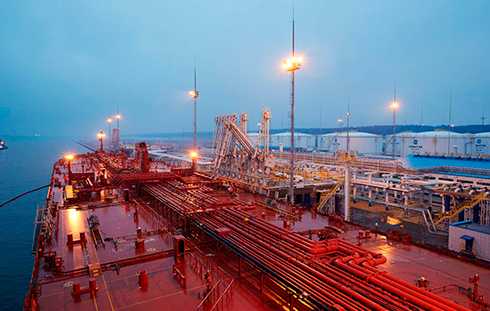

Сейчас невозможно представить такие крупные объекты, как аэропорты и стадионы без их качественного освещения. В этих целях применяются металлические опоры большой высоты и мачтовые сооружения – на них устанавливают несколько фонарей или прожекторов, которые смогут осветить большие площади внутри объектов и снаружи.
Освещение мостов важно с точки зрения безопасности пешеходов, автомобилей и поездов. Здесь используются мощные осветительные приборы, устанавливаемые на силовых и несиловых металлических опорах. Без должного освещения мост может представлять опасность для людей.

Здесь главное значение придается не только осветительным приборам, но и эстетике исполнения опорных конструкций. Подводку питающих кабелей на приусадебном участке проще сделать в земле.
Сейчас невозможно представить такие крупные объекты, как аэропорты и стадионы без их качественного освещения

В этих целях применяются металлические опоры большой высоты и мачтовые сооружения – на них устанавливают несколько фонарей или прожекторов, которые смогут осветить большие площади внутри объектов и снаружи.
Освещение мостов важно с точки зрения безопасности пешеходов, автомобилей и поездов. Здесь используются мощные осветительные приборы, устанавливаемые на силовых и несиловых металлических опорах

Без должного освещения мост может представлять опасность для людей.

Чугунные опоры освещения

Назначение

По сферам использования опоры делятся на следующие варианты:

Высокая мачта. Они используются для наружного освещения очень больших площадей (например, стадионов, аэропортов, горнолыжных трасс). Высокомачтовые конструкции предлагаются в различных исполнениях, отличающихся размерами, видами венцов, количеством секций, типом поверхности (граненая, гладкая).
Уличные конструкции для освещения пешеходных дорожек.
Декоративные опоры. Их используют для освещения придомовых территорий в садах, парках, на детских площадках и т д. Декоративные столбы всегда маломощны по конструкции. Могут быть выполнены с гранеными или закругленными поверхностями.

Светильники также могут существенно различаться по внешнему виду и конструкции, поэтому применяемый к ним ГОСТ также будет различаться. Высота установки декоративных систем обычно варьируется от 2 до 4 м.

Основные опоры. Основное качество таких столбов – высокая устойчивость к механическим и ветровым нагрузкам.
Специальные опоры. Используется для освещения отдельных объектов (например, квадратов). Сооружения такого типа использовались сразу после использования электрических сетей. Их чаще всего изготавливают из сосны благодаря оптимальным эксплуатационным характеристикам и невысокой стоимости.

Виды опор

Опоры выполняют из различных материалов: металл, древесина, бетон, железобетон. В последние годы распространение получили изделия из композитов.

Металлические опоры

Для изготовления опор такого типа используют сталь, чугун, алюминий и оцинковку. Особенно популярны оцинкованные столбы, поскольку для них характерна высокая устойчивость к негативному воздействию факторов внешней среды.

Металлическим опорам свойственны следующие положительные характеристики:

Небольшой вес и размеры. Самые легкие столбы весят порядка 150 кг, а фланцевые конструкции (без закладных) — около 40 кг. Благодаря компактности облегчается перевозка столбов: за одну поездку можно доставить 40 или более комплектов на объект.
Высокие прочностные свойства. Для изготовления используют листовой прокат толщиной от 3 до 15 мм. Этого достаточно, чтобы сопротивляться серьезным нагрузкам механического характера.
Отсутствие сложностей с внесением изменений в конструкцию. Чтобы увеличить или сократить высоту опоры, не понадобится отказываться от имеющейся конструкции, ее можно просто нарастить.
Быстрота монтажных и демонтажных работ. Для установки конструкции достаточно организовать отверстие нужного диаметра, в которое поставить опору, и залить бетоном. Для фланцевых стоек вначале нужно установить закладку фундамента и объединить с ней столб болтовым соединением.
Длительный срок эксплуатации. Опоры для наружного освещения обрабатывают цинковым покрытием, обладающим антикоррозионными характеристиками. Толщина такого слоя составляет 80 мкм или больше — в зависимости от потребностей. Срок службы покрытия — от 50 до 80 лет.
Привлекательный внешний вид. Вне зависимости от предназначения, о декоративном ли столбе идет речь или о мачтовом, опоры не вызывают своим видом отторжения.

Есть у металлических столбов и недостатки:

Конструкцию нужно периодически красить, поскольку в противном случае имеется высокая вероятность ржавления материала.
Стоимость металлических опор выше в сравнении с конкурирующими системами.

Деревянные опоры

К достоинствам деревянных столбов относят следующие качества:

Небольшой вес. Благодаря данной особенности деревянные конструкции несложно перевозить и устанавливать, что заметно сказывается на общей стоимости системы освещения.
Простота в установке. Зачастую для монтажа деревянных опор нет необходимости в применении специализированной техники.
Доступная стоимость материала.
Устойчивость к механическим нагрузкам (удары, изгибание).
Влагостойкость. Длительный срок эксплуатации. Однако указанные качества достижимы лишь при пропитывании материала специальным защитным составом.
Изоляционные качества, позволяющие предотвратить поражение электричеством.

К недостаткам деревянных конструкций причисляют такие свойства:

Сложности с выбором равнозначных по габаритам бревен.
Возможность разрушения опор при сильном обледенении.
Склонность к гниению необработанного защитным составом материала.

Бетонные опоры

Относятся к наиболее распространенным на постсоветском пространстве. Особенно часто применялись в 70-80-е годы.

Среди достоинств бетонных столбов следует выделить такие качества:

низкая стоимость;
продолжительный срок службы (до полувека);
простота ухода (содержание сетей обходится недорого).

Есть у бетонных конструкций и недостатки:

неустойчивость к воздействию влаги (речь идет прежде всего о грунтовых водах);
непривлекательный внешний вид.

Железобетонные опоры

Столбы из железобетона представляют собой каркасную металлическую конструкцию, покрытую бетоном.

К преимуществам железобетонных опор относятся следующие характеристики:

способность выдерживать серьезные нагрузки;
долговечность;
приемлемая стоимость;
стойкость к температурным перепадам, что позволяет использовать столбы в районах с холодным климатом;
устойчивость к коррозии.

Есть у железобетонных изделий и недостатки:

непривлекательная наружность отталкивает покупателей, стремящихся получить декоративный эффект от осветительной системы;
слабая устойчивость к ударным нагрузкам.

Выпускают железобетонные изделия с округлыми и гранеными поверхностями. В последние годы изделия из железобетона активно замещаются опорами из более функциональных материалов.

Установка опор наружного освещения – перечень ГОСТ

При установке металлических опор освещения необходимо придерживаться определенных стандартов, регламентирующих качество и безопасность установленных опор и обеспечивающих эффективное освещение на территории. Ниже представлен перечень основных ГОСТов, относящихся к установке опор наружного освещения.

ГОСТ 32949-2014 «Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Методы контроля».
ГОСТ 34347-2017 «Опоры освещения. Общие технические условия» – устанавливает требования к конструкции, материалам, маркировке, испытаниям и приемке металлических опор освещения.
ГОСТ 12.2.003-91 «ССБТ. Охрана труда. Правила электробезопасности при эксплуатации электроустановок напряжением до 1000 В» – устанавливает требования по охране труда при монтаже, наладке и эксплуатации опор освещения.
ГОСТ 22895-77 «Опоры световых приборов. Технические условия» – устанавливает требования к конструкции, материалам, испытаниям и маркировке опор световых приборов.
ГОСТ 12.4.026-76 «ССБТ. Охрана труда. Общие требования к технологическим процессам» – устанавливает правила и требования по охране труда при проектировании, изготовлении и монтаже металлических опор.

Кроме этих ГОСТ, применяемых для металлических опор освещения, важно также придерживаться общих правил проведения работ по монтажу и установке конструкций, чтобы обеспечить безопасность и качество всего процесса. Следует отметить, что установка опор освещения является ответственным и сложным процессом, требующим от исполнителя высокой квалификации и умения работать с профессиональным инструментом

При выполнении работ необходимо соответствовать ГОСТам и стандартам безопасности

Следует отметить, что установка опор освещения является ответственным и сложным процессом, требующим от исполнителя высокой квалификации и умения работать с профессиональным инструментом. При выполнении работ необходимо соответствовать ГОСТам и стандартам безопасности.

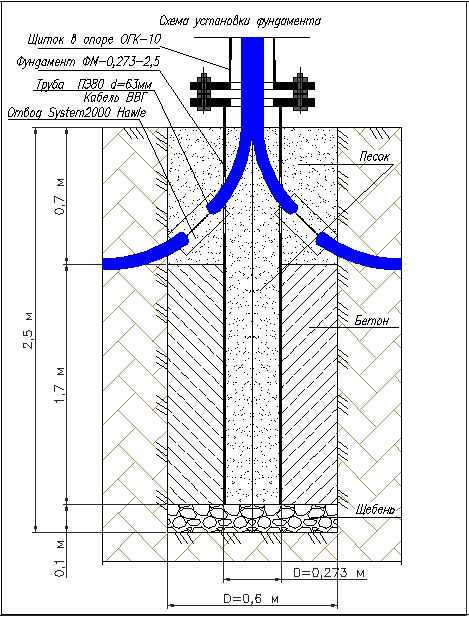

Технология фланцевого монтажа опор

Фланцевый монтаж фонарных столбов включает следующие этапы:

подготовка траншей для кабеля и котлована под фундаментный блок;
установка фундаментного блока со встроенной частью, кабельным вводом (в случае подземного ввода), заливкой фундамента;
период покоя, необходимый для полного затвердевания бетона;
установка поддержки.

Длительность работ позволит сэкономить время в дальнейшем в случае необходимости замены конструкции, что исключается в варианте непосредственной сборки, требующем повторения всего комплекса работ.

Готовые фундаментные блоки, соответствующие конкретному типу крепи, предлагает производитель. Возможен индивидуальный вариант изготовления. Опора, установленная на основании фундамента, фиксируется болтами с гайками или болтами с гайками.

Регулировка выполняется аппаратно. Для крепления фланцев, консолей и выносных фундаментов могут применяться закладные детали в виде анкерных блоков (характерны для высокомачтовых опор). Консоли и выносные фундаменты позволяют обеспечить освещение на участках со сложным рельефом или при наличии ранее проложенных инженерных сетей.

Материалы для опорных конструкций под фонари

Все основания для фонарей имеют форму столба или мачты, которые могут быть изготовлены из:

металла;
железобетона;
композитных материалов;

От прочности оснований зависит не только качество освещения в темное время, но и безопасность людей. Конструкции под уличные фонари должны отвечать строгим техническим требованиям. Установка таких конструкций всегда должна проводиться опытными специалистами, которые обеспечат их надежную фиксацию. Технология крепления оснований определяется материалом, из которого они сделаны.

Конструкции из композитных материалов отличает возможность создавать любые формы для оснований. Они не боятся агрессивных уличных воздействий и могут быть изготовлены в любой форме. Весят такие столбы немного, поэтому не представляют опасности для пешеходов. Но срок службы у них короче, чем у металлических аналогов и составляет не более 50 лет. К тому же композитные материалы стоят дорого и отличаются хорошей горючестью, что очень опасно при столкновении автомобиля с уличным фонарем.

Расстояние между столбами освещения

Основной фактор в определении по СНиПу расстояния между опорами освещения – формирование пересекающихся осветительных конусов

С учетом этого при расчете необходимо брать во внимание следующие параметры:

требуемая освещенность в районе, где будет произведен монтаж (центр или окраина города, дача или деревня);
мощность и тип источников света, а также их количество;
вид устанавливаемых линз на светодиодных матрицах;
высоту расположения источника освещения на опоре.

Чем выше будет находиться осветительный прибор на столбе, тем меньше будет освещенность на уровне дорожного полотна. В связи с этим расстояние между двумя столбами на дороге будет уменьшаться и наоборот.

Существует среднее значение пролета между фонарями, которое находится в пределах 35-45 м. Максимально этот параметр может достигать 65 м

При расчете обязательно принимают во внимание требования к средней горизонтальной освещенности дорожного покрытия. Она измеряется в люксах (лк) и определяется несколькими параметрами:

загруженностью трассы – наибольшей интенсивностью движения в обоих направлениях;
категорией объекта по освещению;
типом автомобильной дороги.

Требования к средней горизонтальной освещенности автодороги отражены в пункте 4.1, таблице 1 ГОСТ Р 54305-2011. Для удобства данные приведены в виде таблицы.

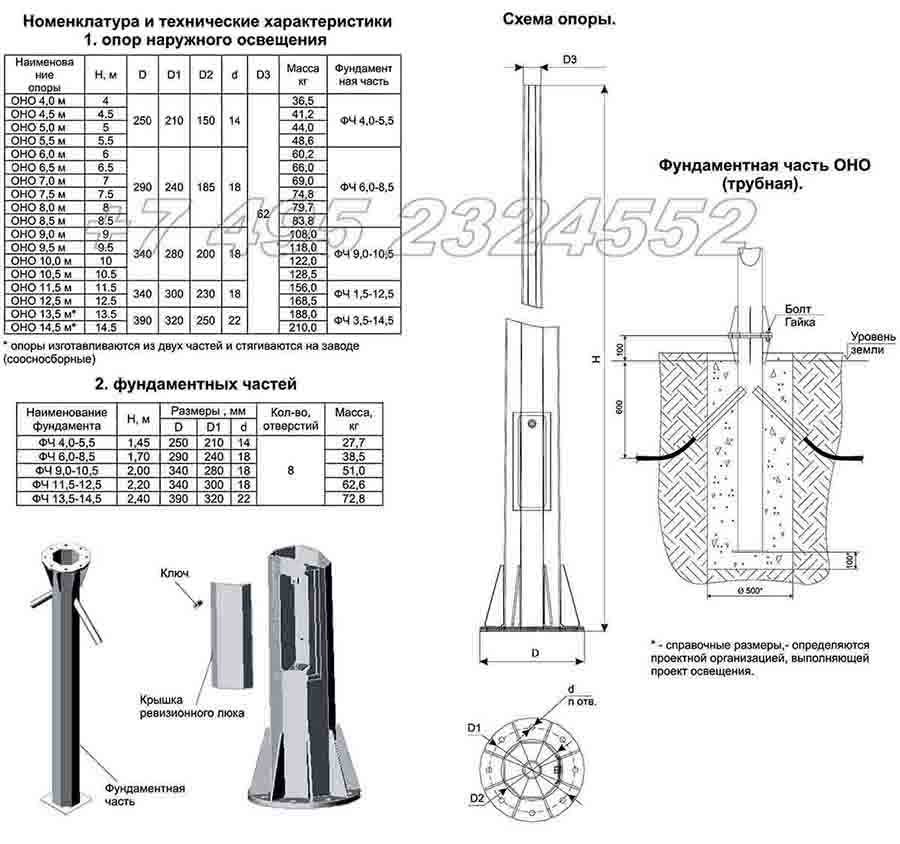

Размеры и вес изделий

Также используются разработанные в СССР типовые проекты, к примеру, Серия 3.407.1-143 «Железобетонные опоры ВЛ 10 кВ» или Серия 3.407.1-136 «Железобетонные опоры ВЛ 0,38 кВ».

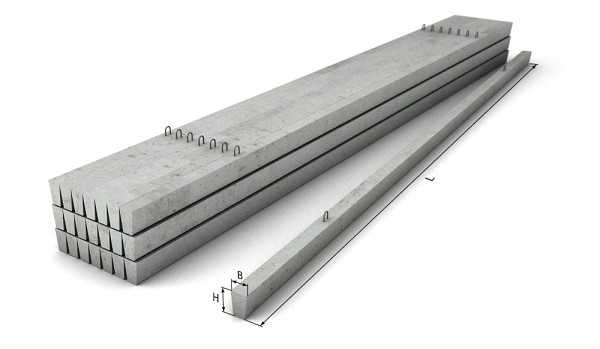

Опоры СВ

СВ (стойка вибрированная) – наиболее популярный вид ЖБ опор. Призматические изделия разработаны для прокладки ВЛ напряжением до 35 кВ, а шестигранные получили широкое распространение в качестве стоек для уличных светильников.

Шестигранные железобетонные опоры освещения:

с воздушной подводкой – СВ-1.2-10;
с кабельной подводкой – СВ-0.8-10.

Наименование	Длина, L	Высота, h	Ширина, B	Масса, кг
СВ-1,2-10	10 000	170	320	1100
СВ-0,8-10	10 000	170	320	1100

Опоры СВН

Стойки СВН также относятся к граненым железобетонным опорам наружного освещения – ее сечение представляет собой полый внутри восьмигранник.

с воздушной подводкой – СВН 9-1, 1-2;
с кабельной подводкой – СВН 9-1, 1-2у

Наименование	Длина, L	Высота, h	Ширина, B	Масса, кг
СВН 9-1, 1-2	9000	160	320	810
СВН 9-1, 1-2у	9000	160	320	810

Опоры СКЦ

Стойки СКЦ – это круглые в сечении (конические) железобетонные опоры освещения, полые внутри, которые изготавливаются из тяжелого бетона методом центрифугирования.

Опоры СКЦ с воздушной подводкой

Наименование	Длина, L	Высота, h	Ширина, B	Масса, кг
СКЦ-9-2,5-1	9000	170	335	700
СКЦ-10-2,5-1	10000	170	335	820
СКЦ-11-2,5-1	11000	170	335	940

Опоры СКЦ с кабельной подводкой

Наименование	Длина, L	Высота, h	Ширина, B	Масса, кг
СКЦ-9-2,5-1К	9000	170	335	700
СКЦ-10-2,5-1К	10000	170	335	820
СКЦ-11-2,5-1К	11000	170	335	940

Размеры ям под опоры

Нормативные размеры опорных ям, составляют:

Грунты 1 групп плотности:

При длине опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,8 метра;
При длине опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 2,15 метра;

Грунты 2 гр. плотности:

опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,5 метра;
опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 1,8 метра;

Грунты 3 гр. плотности:

опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,35 метра;
опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 1,6 метра;

Примечание:

1 группа – Это грунты песчаные, супесь, влажный суглинок, торфяной грунт, грунты растительного слоя.
2 гр. – грунты суглинки, мелко- и средне-гравийные, влажная глина;
3 гр. – средние и тяжелые глины, плотные суглинки.
4 гр. – грунты с тяжелой глиной, вечномёрзлые и промерзающие грунты.

Функциональные особенности

По типу использования наружное освещение принято делить на:

пешеходное;
парковое;
магистральное;
специальное.

Фонари, освещающие пешеходные дорожки могут иметь любую форму и цвет, в зависимости от архитектурного замысла проектировщиков. На них всегда нужно устанавливать знак, предупреждающий пешеходов о наличии высокого напряжения.

Для освещения парковых зон необходимо использовать высокие фонари для лучшей освещенности территории в ночное время. При этом подсветка не должна раздражать глаза людей, создавая комфортные и безопасные условия для зрения.

Магистральные и специальные столбы и мачты устанавливают на особых объектах: стадионах, больших площадях, спортивных или строительных площадках. На эти конструкции дается большое напряжение, поэтому всегда необходимо на них устанавливать заземление.

Обслуживание опор

Опоры освещения и светильники обязательно обслуживаются на всем протяжении своей эксплуатации.

Периодичность проверки:

1 раз в месяц проводят осмотр линий, проверяют состояние изоляторов и подвесок, к которым крепятся светильники. При обнаружении перегоревших ламп их заменяют, неисправности – устраняют.
2 раза в год производят очистку оптической части осветительных устройств при помощи растворителя или уайт-спирита, удаляют мусор, ветки и обрезают нависающие деревья.
1 раз в три года опоры, покрытие которых приходит в негодность от перепадов температур, солнечного излучения, окрашивают.

Технология производства

Технологический процесс производства световых наружных железобетонных стоек включает:

подготовку арматуры;
замешивание бетонного раствора;
подготовку форм;
заливку раствора;
сушку изделий.

Подготовка арматуры

Подготовительный этап состоит из: выбора типа и размера арматуры, ее распила с помощью специально предназначенного механизма и вкручивания спиралей контура.

Замес бетонной смеси

Для изготовления смеси из бетона используют цемент, минеральные добавки и химические компоненты. Ингредиенты помещают в агрегат для перемешивания бетона и вливают воду. После чего тщательно перемешивают раствор до однородного состояния.

Заливка фундамента в формы

После подготовки емкостей и стержней приступают к заливке раствора. Для этого из бетоноукладчика емкости заполняют бетоном, применяя вибратор для уплотнения раствора. Далее, равняют поверхность мастерком.

Сушка изделий

После помещения раствора в емкости нужно обеспечить его сушку. Для этого накрывают бетон полиэтиленовой пленкой, чтобы предотвратить попадание влаги и включают подогрев заготовок. Спустя определенное время пленку убирают.

ЗАЩИТНОЕ ПОКРЫТИЕ

Для защиты от коррозии и ржавчины, возникающие от атмосферного воздействия и перепадов температуры, поверхность высокомачтовой опоры покрывается цинковым покрытием методом горячего цинкования по ГОСТ 9.307-89.

Также мачта ВМО может быть окрашена в любой цвет по шкале RAL. Например, для соблюдения требований безопасной посадки и взлета воздушного транспорта полагается обязательная дневная окраска опоры по РЭГА РФ-94 (Руководство по эксплуатации гражданских аэродромов Российской Федерации), а также наличие заградительных ЗОМ-огней.

По желанию заказчика высокомачтовая опора может иметь декоративную, фирменную и иную, привлекающую внимание маркировку непосредственно на мачте опоры. Компания Лайт Проф осуществляет все виды лакокрасочного покрытия, обеспечивает надежную упаковку и транспортировку окрашенных опор

Установка металлических опор

Установка опорных конструкций из металла — вне зависимости от их разновидности — отличается лишь объемом работ и небольшими деталями. В целом же технологический процесс очень похож.

Подготовительные работы

Прежде чем приступать к работе, подготавливают траншею для укладки силового кабеля. Углубление должно иметь квадратное сечение, где сторона будет равна 1 м. Глубина ямы — 80 см или больше (зависит от разновидности устанавливаемого столба).

Далее пробуривают скважину на дне траншеи. Глубина ее определяется типом опоры и должна примерно на 100 мм превышать ее в диаметре.

Дно ямы засыпают слоем песка, смешанного со щебнем. Если используют только песок, его смачивают водой. Такую основу легче утрамбовывать.

Прокладка силового кабеля

Следующий этап — подводка к осветительному прибору силового кабеля. Делается это подземным или наземным способом. Чаще всего кабель подводят под землей. Под него подсыпают прокладку из чистого песка. Сверху укладывают сигнальную ленту. Ее наличие позволит предотвратить случайное повреждение магистрали и поражение электричеством.

Крепление кронштейнов

В нижней части опоры имеется специальное отверстие. Через него заводят силовой кабель, протягивая его затем вверх. Когда эта операция выполнена, вверху опоры закрепляют кронштейны под светильники. Количество рожков на кронштейне подбирают заранее — до начала монтажа. Далее светильники подключают и монтируют в них лампочки.

Монтаж металлических опор

В скважину устанавливают столб, центрируют его, выравнивают по вертикали и закрепляют временными распорками. Правильность установки проверяют при помощи строительного уровня. Заполняют имеющиеся в скважине пустоты бетоном. Когда он полностью высохнет, убирают подпорки. Опорная конструкция для уличного освещения установлена.

Для организации заземления понадобится заземляющий трос. Один его конец прикрепляют к болту (находится в нижней части столба), куда осуществляется ввод силового кабеля. Второй конец фиксируют к заземлительному контуру.

Наиболее востребованы на сегодняшний день два типа заземлительных систем:

Трехфазные сети с наглухо заземленными нейтралями. TN-S качественно защищают от удара электрическим током. Такие системы монтируют рядом со школами и многолюдными улицами.
Для уличного освещения рекомендуется использовать изолированные проводники с четырьмя жилами сечением 25 мм. Внутри кабеля находится стальная оцинкованная лента, выступающая в качестве заземляющего устройства.

Столбы устанавливают таким образом, чтобы они находились на не слишком сырых участках земли. Дистанция между опорами выбирается так, чтобы осветительные приборы полностью освещали все нужные зоны. При этом светильники не должны отдавать мощные потоки света в окна близлежащих зданий. Следует избегать перехлестов световых потоков от разных светильников. Во-первых, это напрасная трата электричества, во-вторых, на таких участках освещение будет слишком ярким.

Установка фланцевых опор

После установки закладных блоков (фланцевых опор) их центрируют. Делают это с использованием арматуры, забиваемой в стенки траншеи. Далее в отверстия заливают бетон, уплотняемый вибратором. К закладным прикрепляют стойку на болты. Завершается установка креплением кабеля сип к сфг (силовая фланцевая граненая).

Закрепление опоры методом бетонирования в грунт

Данная процедура актуальна для стационарных электросетей, для которых не возникнет необходимости демонтажа в будущем. Глубина проникновения несущей колонны зависит как от высоты самого столба, так и от материала, из которого он исполнен. Довольно часто немаловажную роль в формировании особенностей конструкции электросетей играет тип грунта, в который будут установлены столбы.

Следует помнить о том, что при бурении отверстия под столб нужно выбирать размер, который на 20 сантиметров больше в диаметре, чем сама колонна. В случае сложных грунтов, под установку столба нужно сделать подушку из гравированного щебня и песка.

Характеристики железобетонных стоек ЛЭП

⇒Железобетонные столбы изготавливаются разных марок и обозначаются таким образом, например, стойка бетонная СВ 95-2, где 95 – длина стойки в дециметрах, а 2 – условная несущая способность.

Согласно ГОСТ 23009-78 стойки изготавливаются следующих типоразмеров:

L – 9,5 метров (СВ 95)
L – 10,5 метров (СВ 105)
L – 11 метров (СВ 110)
L – 16,4 метра (СВ 164)

Они различаются также по методу армирования, от которого зависит несущая способность.

Стойки опор ЛЭП СВ 95

Ж/б опоры СВ 95 широко применяются для прокладки и монтажа сетей с напряжением 0,4 кВ и для прокладки линий связи. Они преимущественно используются для подключения к электросетям дачников, при установке дополнительного электростолба. Для их изготовления используется тяжелый бетон (класс В30), который соответствует нормативам ГОСТ 26633-91. В качестве наполнителя данного бетона производители применяют гранитный щебень с показателем прочности не менее M 1200 – M 1400, морозоустойчивости F 300.

Стойки СВ 95 могут эксплуатироваться при температуре, достигающей -55 градусов Цельсия. Они успешно эксплуатируются в районах I-V категории и могут устанавливаться там, где сейсмичность не превышает 7 баллов по шкале Рихтера. Железобетонные опоры ЛЭП СВ 95.2 и СВ 95.3 оснащаются закладными изделиями, необходимыми для того, чтобы выполнять крепление конструкций и осуществлять присоединение необходимых элементов заземления. Данные стойки сужаются кверху и их длина составляет 9,5 метров. Сечение опор прямоугольное и равняется: в основании высота – 240 мм, вверху – 165 мм, ширина в основании и вверху одинаковая – 150 мм. Вес стойки равен 750 кг.

Железобетонный столб СВ-95 на предприятии — изготовителе снабжается закладными железными изделиями, предназначенными для присоединения конструкций и деталей заземления.

Монтаж столбов уличного освещения

Способ установки опор освещения бывает двух видов, в зависимости от того, какая опора фиксируется – прямостоячая или фланцевая.

Прямостоячая. Суть установки – «вогнать» опору в грунт. Для этого роется котлован как минимум 1,2 м в длину. В него загоняется опора, заливается бетоном, уплотняется и оставляется до полного затвердевания. В случае если устанавливаются опоры освещения металлические, то их дополнительно укрепляют при помощи железных арматур. После застывания бетонной массы проводятся электромонтажные и установочные работы.
Фланцевая. Установка отличается от вышеизложенной тем, что опора фиксируется не в вырытом котловане, а в бетонном основании. Его изготавливают следующим образом: роется котлован 90-100 см длиной, в него выкладывается закладная основа, конструкция заливается бетоном. После застывания производят установку самой опоры. Крепится она на болтах, вкрученных в бетонную основу и закрепленных гайками.

Завершающий этап установки – это монтаж кабелей, проводки, подключение осветительных элементов. Здесь крайне важным является качественность используемых материалов и профессиональность укрепления. Для продления срока эксплуатации конструкции применяется клеммник для опор уличного освещения. Он помогает создать надежный хороший контакт без нанесения вреда проводам.

Количество и тип светильника, на одной опоре	Высота установки светильника, метр	Расстояние между опорами освещения, м	Тип осветительной лампы мощность, Вт	Установленная мощность освещения на 1 км, кВт
4 Х ЖКУ 50-400-001	20 (ВМО20, ОГКС 20)	65	ДНаТ 400	30
1 Х ЖКУ 30-250-001	12	36	ДНаТ 250	16,5
1 Х ЖКУ 40-250-001	12	36	ДНаТ 250	16,5
1 Х ЖКУ 50-250-001	12	36	ДНаТ 250	16,5
2 Х ЖКУ 40-250-001	12	31	ДНаТ 250	19,5
2 Х ЖКУ 50-150-001	11,3	35	ДНаТ 150	10
1 Х ЖКУ 30-250-001	12	39	ДНаТ 250	15,5
1 Х ЖКУ 40-250-001	12	33	ДНаТ 250	18
1 Х ЖКУ 50-250-001	12	45	ДНаТ 250	13,5
1 Х ЖКУ 40-250-001	12	36	ДНаТ 250	8
1 Х ЖКУ 30-150-001	12	39	ДНаТ 150	9
1 Х ЖКУ 40-250-001	12	39	ДНаТ 250	15,5
