Маркировка плит перекрытия

Производство железобетонных пустотных перекрытий

Плиты перекрытия пустотного типа ПБ производят методом безопалубочного формования. Расчет пустотной конструкции предлагает тяжелый высокопрочный бетон. Изделия выпускаются предварительно напряженными, армируются высокопрочной арматурой. Армирование проводится в продольном направлении. На специализированном стенде производится формовка будущей плиты на натянутые армирующие канаты. Полученное изделие имеет длину до 200 м, после застывания и просушки бетона изделие режут на заданные длины. Современные заводы железобетонных изделий выпускают плиты методом безопалубочного формования длиной от 2,4 до 9,6 м. Эта возможность позволяет крупному заказчику произвести заказ на конкретное количество плит. Расчет армирования стальными канатами зависит от толщины будущего изделия.

Допускается изготовление перекрытий с косым разрезом по специальным заказам. Существуют линии старого образца для выпуска перекрытия типа ПК с помощью использования металлоформ. Данная технология считается устаревшей и не дает тех преимуществ, которые есть у изделий типа ПБ. Шаг нарезки плит составляет 10 см, такие недостижимые ранее значения дают возможность производить расчет конструкции здания без привязки к типичным размерам. Усиление таких конструкций достигается путем преднапряжения бетона. Также плиты для некоторых заказчиков изготавливают утепленными, используя пенополистирол.

Чем сверлить?

Тут есть одно простое, но очень важное правило – необходимо исключить ударные нагрузки на плиты. Отбойный молоток и другие подобные инструменты сразу исключаются

Высверлить тысячу отверстий дрелью по периметру, будет лучше, но очень уж трудоемко и все равно придется включать режим молотка в ударной дрели или перфораторе. Идеальным вариантом является распил циркулярной пилой, обычно «болгаркой». Пусть это будет более пыльно, шумно и придется потратиться на несколько алмазных дисков, зато квадратное отверстие получится с ровными краями и минимальными последствиями для самой плиты.

Сферы применения

Пустотелые плиты активно задействуются при обустройстве перекрытий на стыках между этажами в кирпичных, бетонных и блочных постройках.

Еще плиты востребованы для укладки теплотрасс. Они позволяют разместить трубы и спрятать их под слоем земли, сохранив от повреждений.

В зависимости от конструкционных особенностей плиты бывают:

1. Пустотными.
2. Ребристыми.
3. Полнотелыми.
4. Монолитными.
5. Сплошными доборными.
6. Облегченными.

Полнотелые изделия обеспечивают надежную защиту от повреждений и прогибов. При минимальной толщине 160 мм они демонстрируют высокие теплоизоляционные свойства и не боятся агрессивных воздействий.

Пустотные разновидности разрабатываются для возведения построек из кирпичей, бетона и стеновых блоков и устанавливаются между этажами. Поскольку конструкция не является монолитной, ее тепло- и звукоизоляция улучшаются.

Ребристые изделия используются при обустройстве крыш в зданиях промышленного типа. В большинстве случаев их устанавливают в:

1. Складах.
2. Производственных гаражах.
3. Ангарах.

Перечисленные постройки могут не отапливаться и иметь большую площадь.

Плюсом монолитных решений является их прочность, поскольку в процессе производства используется армированный железобетон. Еще они не боятся больших нагрузок и подходят для возведения многоэтажных построек.

Сплошные плиты создаются на основе бетона повышенной плотности, что обуславливает высокие прочностные характеристики и устойчивость к интенсивной эксплуатации.

Облегченный вариант обладает небольшим весом и многопустотной структурой. Его можно применять при возведении помещений с недостаточно прочным основанием. Плита снижает нагрузки на фундамент.

Материалы для изготовления вутов

Для изготовления вутов, которые устанавливаются в плите перекрытия, используются различные материалы. Выбор материала зависит от требований к прочности, долговечности и стоимости.

1. Бетон. Самый распространенный материал для изготовления вутов – бетон. Он обеспечивает хорошую прочность и долговечность вутов. Бетонные вуты выполняются из специального бетона, содержащего арматурные прутья для усиления конструкции. Бетонные вуты имеют высокую стойкость к механическим и химическим воздействиям, а также к пожарам.

2. Металл. Еще один популярный материал – металл. Вуты из металла обеспечивают высокую прочность и стабильность конструкции

Это особенно важно в случае больших нагрузок на перекрытие, например, при установке тяжелых машин и оборудования. Металлические вуты часто изготавливаются из стальных профилей или сплошных металлических полотен

Они также могут быть усилены арматурой.

3. Дерево. В некоторых случаях для изготовления вутов используется дерево. Деревянные вуты обладают хорошей прочностью и долговечностью. Они легкие и удобные в монтаже. Однако дерево может быть более восприимчивым к влаге и механическим повреждениям, поэтому требуют дополнительной защиты и обработки специальными пропитками.

Выбор материала для изготовления вутов зависит от многих факторов: условий эксплуатации, нагрузок, уровня влажности и т.д. При выборе материала рекомендуется обратиться к специалистам, которые смогут подобрать оптимальное решение для конкретного случая.

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

• цементно-песчаные стяжки;
• перегородки из гипсобетона;
• масса напольного покрытия или панелей;
• теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.

Характеристика пустотных плит

Размер

От размера пустотной ПК зависит и её конечная стоимость, важное значение, помимо таких параметров, как ширина и длина, имеет также и вес. Размеры ПК варьируются следующим образом:

Размеры ПК варьируются следующим образом:

• по длине размер ПК колеблется в диапазоне от 1180 до 9700 миллиметров;
• по ширине размер ПК колеблется от 990 до 3500 миллиметров.

Так вот, толщина, которую могут иметь многопустотные панели, всегда является неизменной величиной – 220 мм. Большое значение имеет, конечно же, и вес панели перекрытия. Бетонные плиты перекрытия должен поднимать кран, грузоподъёмность которого минимально составляет 4-5 тонн.

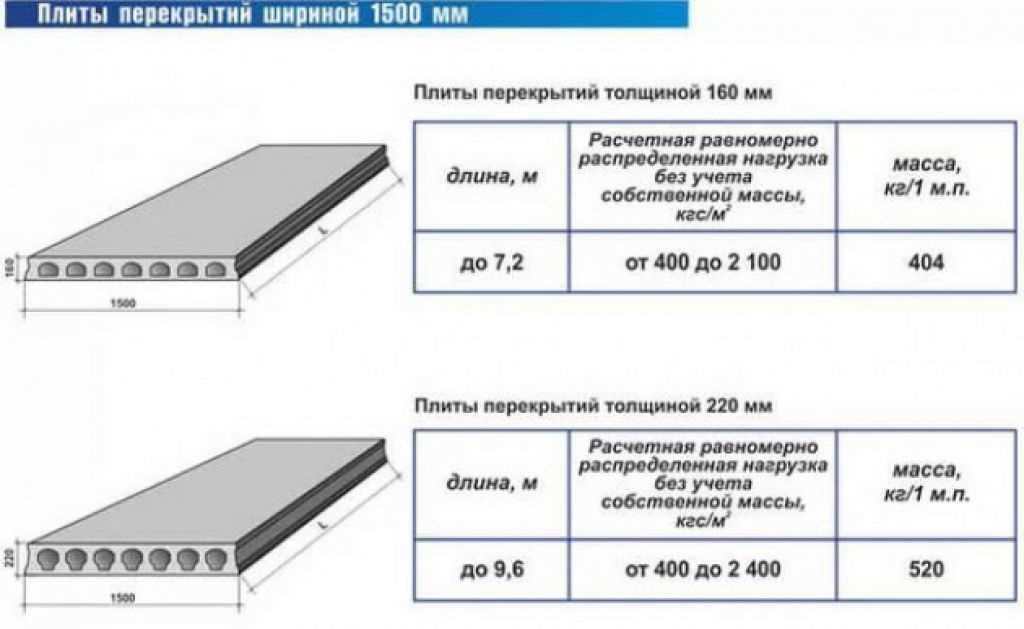

Сравнительная таблица координационных размеров пустотных плит перекрытия

Длина и вес панелей имеют важнейшее значение для строительства, длина даже меньший по важности показатель, нежели вес

Вес

Что касается такого важного параметра, как вес, то здесь всё предельно понятно с первого раза: диапазон выпускаемых в России изделий находится в пределах от 960 килограммов до 4,82 тонн. Вес является главным критерием, по которому определяется способ, с помощью которого будет осуществляться монтаж панелей

Обычно используют краны, как уже отмечалось выше, с грузоподъёмностью минимум 5 тонн (разумеется, краны должны поднимать тяжесть с некоторым запасом).

Вес панелей одинаковой маркировки может отличаться, но незначительно: ведь если рассматривать вес с точности до одного грамма, на него может повлиять всё что угодно.

Сравнительная характеристика основных марок пустотных плит

Если, например, изделие попало под дождь, то оно априори будет немного тяжелее того изделия, которое под дождь не попало.

Пустотная плита перекрытия: конструктивные особенности

Основное преимущество использования отвечающих стандарту ГОСТа пустотных плит перекрытия – значительное упрощение процесса строительства и укладки инженерных коммуникаций. Помимо этого, особенности производства панелей обеспечивают готовому зданию повышенную теплоизоляцию межэтажных перекрытий. Также плиты гарантируют улучшенную звукоизоляцию и предупреждают проникновение внешних шумов в помещение. К главным конструктивным особенностям относятся такие моменты:

По ГОСТу одна плита может иметь от 5 до 9 сквозных отверстий

1. Правильная геометрическая форма. Готовые изделия отличаются формой параллелепипеда, который имеет ровные поверхности граней.
2. Присутствие сквозных отверстий с торцевых сторон. Наличие внутренней пустотности повышает звуко- и теплоизолирующие свойства, а также уменьшает окончательный вес плиты перекрытия.
3. Правильная форма внутренних полостей. Конфигурация продольного сечения полостей имеет вид правильного круга или овала.
4. Размеры пустотелых плит перекрытия. В целом длина, толщина и ширина плит, так же, как и диаметр внутреннего сечения отверстий, зависят от производителя, но в основном регулируются нормами ГОСТа.
5. Количество внутренних отверстий. По ГОСТу пустотные плиты перекрытия имеют от 5 до 9 сквозных отверстий.

Интересная информация! Именно наличие пустот внутри плит перекрытий и обеспечивает изделиям высокие эксплуатационные свойства. В отличие от цельных панелей, вес пустотной плиты значительно ниже, соответственно, на фундамент будет оказываться меньшее воздействие. При этом пустотелые плиты не уступают цельным панелям ни по звукоизоляционным, ни по теплоизоляционным свойствам.

Размеры пустотных плит перекрытия регулируются нормами ГОСТ

Расчет количества плит и их размеров

Как правило, в частном домостроении чаще применяются многопустотные плиты. Их количество и размеры рассчитываются исходя из габаритов перекрываемого пролета. Это удобнее выполнять, разработав предварительно схему укладку в определенном масштабе.

Рисунок 10. Составленная вручную схема раскладки ЖБИ

Вес

Таблица 2. Примерный вес пустотелых плит разных серий

Марка изделий	ПК	ПБ	ПНО	3,1ПБ и 1,6ПБ
Вес квадратного метра плиты, кг	280-310	300-330	210-230	220-240

Размеры стандартных плит

Таблица 3. Габаритные размеры многопустотных железобетонных изделий

Марка изделия	Ширина, мм	Длина, мм	Толщина, мм
ПК	1000, 1200, 1500, 1800	от 1600 до 7200	220
ПБ	1000, 1200, 1500	от 1600 до 10800	220
3,1ПБ и 1,6ПБ	1000, 1200, 1500	от 1600 до 9000	160
ПНО	1000, 1200, 1500	от 1600 до 6300	160

Другие параметры

Не менее важным параметром при выборе плит является их несущая способность. Так, предельная нагрузка у железобетонных изделий, изготовленных по опалубочному методу, обычно составляет от 800 до 1250 кг/м2. А выбор плит ПБ по несущей способности гораздо шире – от 300 до 1600 кг/м2.

Рисунок 11. Плиты ПК (слева) и ПБ (справа)

Вуты: виды и основные характеристики

Существуют разные виды вутов, которые различаются по форме и конструкции:

1. Традиционные вуты – это простые металлические элементы с отверстиями для крепежа. Они являются самыми распространенными и применяются в большинстве строительных проектов.
2. Конические вуты – имеют форму конуса и используются для создания шарнирного соединения между двумя элементами конструкции.
3. Треугольные вуты – имеют треугольную форму и используются для создания жесткой связи между элементами под углом.
4. Угловые вуты – применяются для соединения элементов перекрытия, имеющих угловую конфигурацию.

Основные характеристики вутов, которые следует учитывать при выборе их для конкретного проекта, включают:

• Материалы. Вуты изготавливаются из различных материалов, включая сталь, алюминий и нержавеющую сталь. Выбор материала зависит от требований к прочности и стоимости конструкции.
• Размеры. Вуты имеют разные размеры, которые подбираются в зависимости от размеров и нагрузки на конструкцию.
• Технические характеристики. Это включает такие параметры, как высота, ширина, диаметр отверстий, толщина и прочность.
• Уровень защиты от коррозии. Вуты могут быть покрыты различными антикоррозионными материалами для увеличения их срока службы.

При работе с вутами необходимо соблюдать технологические требования, указанные в инструкциях производителя, а также использовать качественные крепежные материалы и инструменты.

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов

При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности

Профилактические меры для предотвращения появления вутов

Вуты в плите перекрытия возникают из-за недостаточной плотности и прочности бетона. Чтобы избежать их появления, необходимо проводить ряд профилактических мероприятий.

1. Правильная подготовка основания:

Перед заливкой бетона необходимо тщательно подготовить основание. Убедитесь, что поверхность ровная, очищена от грязи, пыли и остатков предыдущих работ. При необходимости проведите дополнительную подготовку, включая укладку геотекстиля или гидроизоляции.

2. Использование качественного материала:

Выбирайте высококачественные материалы для заливки бетона. Это касается не только самого бетона, но и арматуры, добавок и дополнительных компонентов. Приобретайте материалы у проверенных поставщиков и учитывайте требования проекта.

3. Правильное использование смеси бетона:

Приготавливайте смесь бетона в соответствии с требованиями проекта и рекомендациями производителя материала. Соблюдайте пропорции компонентов, тщательно перемешивайте смесь и контролируйте время заливки и затвердевания бетона.

4. Контроль влажности:

Очень важно следить за влажностью бетонной смеси и окружающей среды во время заливки и затвердевания бетона. Избегайте заливки бетона при высокой влажности и низкой температуре, так как это может привести к появлению вутов

5. Правильное укладывание арматуры:

Арматура должна быть правильно укладывается и закреплена, чтобы обеспечить дополнительную прочность плите перекрытия. Установите арматурные стержни или сетку согласно проекту, соблюдая рекомендации и требования по количеству, расположению и креплению.

6. Проведение контроля качества:

После заливки плиты перекрытия регулярно проводите контроль качества. Используйте методы неразрушающего контроля, такие как ультразвуковое и радиографическое исследование, чтобы обнаружить возможные дефекты, включая вуты. В случае обнаружения проблем, примите меры по их устранению и предотвращению повторного возникновения.

Соблюдение этих профилактических мер поможет предотвратить появление вутов в плите перекрытия, обеспечивая качественное и безопасное сооружение.

Классификация и особенности основных видов плит

Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:

• Первая – содержит буквенное обозначение разновидности изделия.
• Вторая – включает основные размеры и показатель предельной нагрузки.
• Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.

Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:

• Многопустотные – изделия с продольными технологическими пустотами, которые характеризуются сравнительно небольшим весом и высокими прочностными характеристиками.

  Фото 1. Пустотные железобетонные изделия

• Ребристые – ЖБИ с продольными ребрами, обеспечивающими повышенную жесткость.
• Полнотелые – плиты сплошного сечения, отличающиеся высокой прочностью.

Фото 2. Промаркированные полнотелые плиты

Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность

Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ.

Пустотные плиты

Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:

• ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.
• ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
• ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
• 3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.

Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.

Фото 3. Разные типы многопустотных изделий

Другие виды плит

Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:

• Ребристые (ПГ, ПР, ПП) – применяются преимущественно для покрытия и перекрытия промышленных и общественных многоэтажных объектов. Изготовляются по ГОСТ 28042. Характеризуются высокой стойкостью к вибрационным нагрузкам, поэтому наиболее востребованы в регионах с высокой сейсмоактивностью.

  Рисунок 4. Внешний вид ребристых ЖБИ

• Сплошные (ПТ, П) – характеризуются полнотелой конструкцией, высокими прочностными характеристиками. Производятся в соответствии с ГОСТ 19570. Большим спросом среди застройщиков не пользуются из-за большого веса, что создает значительные нагрузки на стены и фундамент.

  Фото 5. Внешний вид плиты сплошного сечения

Технология укладки вутов

Технология укладки вутов является важным этапом при строительстве перекрытий. Ее целью является улучшение звукоизоляции и теплоизоляции помещения, а также защита от проникновения влаги и повышение плотности пола.

Перед укладкой вутов необходимо подготовить основание. Оно должно быть ровным, сухим и чистым. При необходимости, следует также нанести грунтовку, чтобы улучшить сцепление между вутами и основанием.

При укладке вутов нужно придерживаться следующей последовательности:

1. Развернуть вуту рядом с плитами перекрытия.
2. Прикрепить один конец вуты к стене, используя специальные скобы или гвозди.
3. Провести вуту вдоль плиты перекрытия, постепенно разворачивая ее.
4. Прикрепить другой конец вуты к стене.
5. При необходимости, утеплить места стыков вут с помощью утеплителя или уплотнителя.

Важно учесть, что вуты должны быть уложены в том же направлении, что и плиты перекрытия. Таким образом, они будут лучше выполнять свою функцию и обеспечивать дополнительную защиту помещения

Материалы, используемые для укладки вутов:

1. Волокнистоцементные листы. Этот материал является наиболее распространенным для укладки вутов. Волокнистоцементные листы имеют высокую прочность и устойчивы к воздействию влаги и грибков. Они легко обрабатываются и устанавливаются на несущую конструкцию.

2. Деревянные бруски. Использование деревянных брусков для укладки вутов позволяет создать легкую и прочную конструкцию. Дерево обладает хорошей тепло- и звукоизоляцией, что делает его идеальным материалом для использования в перекрытиях.

3. Металлические профили. Металлические профили обладают высокой прочностью и устойчивостью к воздействию влаги и огня. Они легко крепятся к несущей конструкции и позволяют создать прочные и долговечные вуты.

4. Фанера. Фанера является универсальным материалом, который можно использовать как для укладки вутов, так и для создания несущих конструкций. Фанера отличается высокой прочностью и устойчивостью к воздействию влаги.

При выборе материалов для укладки вутов необходимо учитывать условия эксплуатации и требования к плите перекрытия

Кроме того, важно обращаться к специалистам, которые помогут выбрать оптимальные материалы и выполнить качественную укладку вутов

Что такое вуты в плите перекрытия?

Вуты создаются специальными опалубочными элементами, которые устанавливаются на определенном расстоянии друг от друга. Они препятствуют образованию однородного монолитного перекрытия, но в то же время обеспечивают его прочность и стабильность.

Вуты в плите перекрытия позволяют регулировать вес и грузоподъемность перекрытия в зависимости от требований проекта. Они также улучшают звукоизоляцию и теплоизоляцию, что позволяет создать комфортные условия внутри здания для его обитателей.

Кроме того, вуты используются для прокладки коммуникаций, таких как электрические и водопроводные трубы, что облегчает проведение ремонтных и инженерных работ в дальнейшем.

Правильное использование вутов в плите перекрытия является важным аспектом строительства здания. Они должны быть установлены с учетом нагрузок, требований безопасности и строительных кодексов. При неправильном проектировании или установке вутов возможны проблемы с прочностью и устойчивостью здания.

Вуты в плите перекрытия являются неотъемлемой частью строительства здания и играют ключевую роль в создании прочного и устойчивого перекрытия. Правильное использование и регулярное обслуживание вутов позволяют сохранить долговечность и безопасность здания на протяжении его эксплуатации.

Способы работы с вутами в плите перекрытия

Вуты в плите перекрытия могут иметь различные размеры и форму. Они обычно представляют собой продольные или поперечные вырезы в бетонной плите, которые находятся на определенных расстояниях друг от друга.

Работа с вутами в плите перекрытия требует соблюдения определенных правил и рекомендаций. Вот несколько способов, которые помогут облегчить выполнение работ:

Правильное планирование – перед установкой вутов необходимо тщательно спланировать расположение коммуникаций. Это позволит избежать ошибок и повреждений существующих коммуникаций.
Использование специальных инструментов – для работы с вутами рекомендуется использовать специальные инструменты, такие как электрические пилы, штроборезы и перфораторы

Они позволяют создать ровные и аккуратные вырезы без повреждения окружающей плиты.
Соблюдение правил безопасности – при выполнении работ с вутами необходимо соблюдать все меры предосторожности. Необходимо использовать защитные очки, перчатки и другие средства индивидуальной защиты, а также быть внимательным и осторожным при работе с электроинструментом.
Установка защитной сетки – после прокладки коммуникаций вуты следует закрыть защитной сеткой, чтобы предотвратить попадание грязи и мусора внутрь труб и кабелей

Защитная сетка также помогает предотвратить случайное падение предметов в вуты.
Контроль качества – перед завершением работ необходимо осмотреть вуты и убедиться в их правильной установке и отсутствии повреждений. Проверьте, что все коммуникации плотно закреплены и отсутствуют заусенцы и острые края.

Соблюдение данных способов работы с вутами в плите перекрытия поможет выполнить работы качественно и безопасно. При необходимости можете обратиться к специалистам, которые помогут с выбором и установкой необходимых коммуникаций.

Способы укладки вутов в плите перекрытия

Существует несколько основных способов укладки вутов в плите перекрытия:

Способ укладки	Описание
Прямоугольные вуты	В этом случае вуты вырезаются в виде прямоугольников, что позволяет уложить в них несколько коммуникаций или кабелей. Прямоугольные вуты используются, когда необходимо прокладывать несколько линий одновременно.
Круглые вуты	Круглые вуты имеют форму круга и применяются для прокладки одиночных коммуникаций или кабелей. Они обладают высокой прочностью и легко укладываются в плите перекрытия.
Комбинированные вуты	Комбинированная укладка вутов позволяет комбинировать различные формы и размеры вутов для укладки различных коммуникаций или кабелей. Такой подход позволяет наиболее эффективно использовать пространство в плите перекрытия.

При укладке вутов необходимо учитывать следующие особенности:

• точные размеры вутов должны соответствовать размерам коммуникаций или кабелей, чтобы обеспечить правильное их прокладку;
• вуты должны быть расположены таким образом, чтобы не нарушать прочность плиты перекрытия;
• необходимо соблюдать требования строительных норм и правил при проектировании и укладке вутов;
• вуты следует укладывать с использованием специальной арматуры и средств защиты для обеспечения безопасности работников;
• прочность и надежность вутов можно увеличить с помощью дополнительных элементов крепления, таких как варианты кольцевых накладок или кольцевых и угловых элементов.

Правильное укладывание вутов в плите перекрытия является основополагающим условием для эффективной прокладки коммуникаций и обеспечения безопасности конструкции. При проектировании и выполнении таких работ необходимо учитывать все факторы и требования норм и правил строительства, чтобы обеспечить долговечность и надежность плиты перекрытия.

Как подобрать вуты для плиты перекрытия

Вуты играют важную роль при установке плиты перекрытия. Они представляют собой специальные элементы, которые используются для создания междуэтажного перекрытия.

Определенные требования предъявляются к выбору вутов:

Тип плиты: Важно учитывать тип используемой плиты при выборе вутов. Разные типы плит требуют разные виды вутов для обеспечения надежной фиксации.

Материал: Вуты могут быть изготовлены из различных материалов, таких как металл или дерево

В зависимости от характеристик строительных конструкций, выбирается оптимальный материал вутов.

Размеры: Вуты должны быть подобраны с учетом размеров плиты перекрытия. Неправильно подобранные вуты могут привести к неправильной установке плиты.

При выборе вутов необходимо обращать внимание на их качество и соответствие требованиям строительных норм и правил. Их установка должна быть произведена в соответствии с технологическими требованиями и инструкцией производителя

Вуты являются неотъемлемой частью конструкции перекрытия и должны быть выбраны и установлены с учетом всех требований и особенностей данной конструкции. Правильно подобранные и установленные вуты обеспечат надежность и долговечность перекрытия.

Устройство вутов на плите перекрытия

Вуты (или также называемые штробами) на плите перекрытия представляют собой каналы или внутренние полости, которые выполняют важные функции в конструкции.

Основная цель устройства вутов на плите перекрытия заключается в создании коммуникационных систем и обеспечении проходов для прокладки инженерных коммуникаций, таких как электричество, вода, отопление и т.д. Вуты специально создаются в плите перекрытия для того, чтобы убрать все коммуникации из общего пространства. Таким образом, они помогают сохранять эстетичный внешний вид жилого или офисного помещения.

Кроме этого, вуты также выполняют важную функцию защиты коммуникаций от повреждений. Благодаря наличию вутов, коммуникационные системы обеспечиваются дополнительным слоем безопасности, так как они находятся внутри специальных защитных каналов. Это предотвращает случайное повреждение коммуникаций, такое как прокол электрического провода или повреждение трубы с водой.

Кроме функциональных преимуществ, устройство вутов также упрощает ремонт и обслуживание коммуникаций. Благодаря тому, что все коммуникационные системы находятся внутри вутов, их можно легко обслуживать и ремонтировать без необходимости разбирать всю плиту перекрытия или пробивать стены и полы. Это существенно экономит время и ресурсы при проведении технических работ.

Таким образом, вуты на плите перекрытия являются неотъемлемым элементом при строительстве и ремонте зданий. Они выполняют важную функцию в обеспечении коммуникаций и их защите, а также упрощают обслуживание и ремонт инженерных систем.

Выбор места для отверстия.

1. Выбирайте минимально возможный размер проема – обычно 600-700 мм вполне достаточно, чтобы протиснуться человеку средней комплекции.

2. Выбирайте максимальную ширину плиты для формирования такого отверстия – чем больше рабочей поверхности плиты останется по бокам отверстия, тем больше несущей способности останется у этой плиты.

3. Если есть возможность, отверстие планируйте на стыке двух панелей – так Вы сохраните большую часть плиты без разрушения. Если же сделать отверстие на стыке не получается, режьте плиту как можно ближе к центру (по ширине) – задача все та же – получить как можно более широкую рабочую поверхность панели по сторонам от отверстия.

4. По длине отверстие делайте как можно ближе к краю – если посмотреть на кривую распределения нагрузок, которые испытывает панель перекрытия при своей работе, то максимальный изгибающий момент приходится на центральную часть плиты. Ближе к торцам нагрузки на излом значительно ниже – именно там и режем.

5. Планируйте распределение давления на плиты перекрытия в этой комнате таким образом, чтобы минимизировать дополнительные нагрузки (мебель, перегородки, вес людей) на панель с отверстием.

6. Подумайте над тем, чтобы укрепить плиту в местах разреза – об этом ниже.
