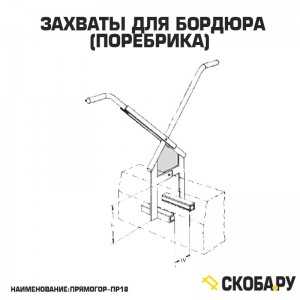

Захват для бордюра своими руками чертежи

Базовый набор инструментов для укладки своими руками

Технология укладки тротуарной плитки довольно проста и не требует определенных профессиональных навыков, тем не менее без некоторых строительных и измерительных инструментов не обойтись.

Измерительные и разметочные инструменты:

• Строительный уровень. В основном используются уровни пузырькового типа минимальной длиной 30-40 см;
• Рулетка (лучше длиной более 5 м);
• Перманентный маркер или карандаш для нанесения разметки на камнях;
• Угольник;
• Колышки (деревянные или металлические) и веревка

Строительные инструменты:

• Лопаты (штыковая и совковая), емкость для замешивания раствора, мастерок, шпатель и пара ведер точно пригодятся;
• Киянка;
• Угловая шлифовальная машина (болгарка) с отрезным диском по бетону;

В принципе, этого инструмента достаточно для укладки плитки собственными силами, но есть ряд приспособлений и устройств, используемых профессионалами, с помощью которых можно значительно ускорить процесс мощения.

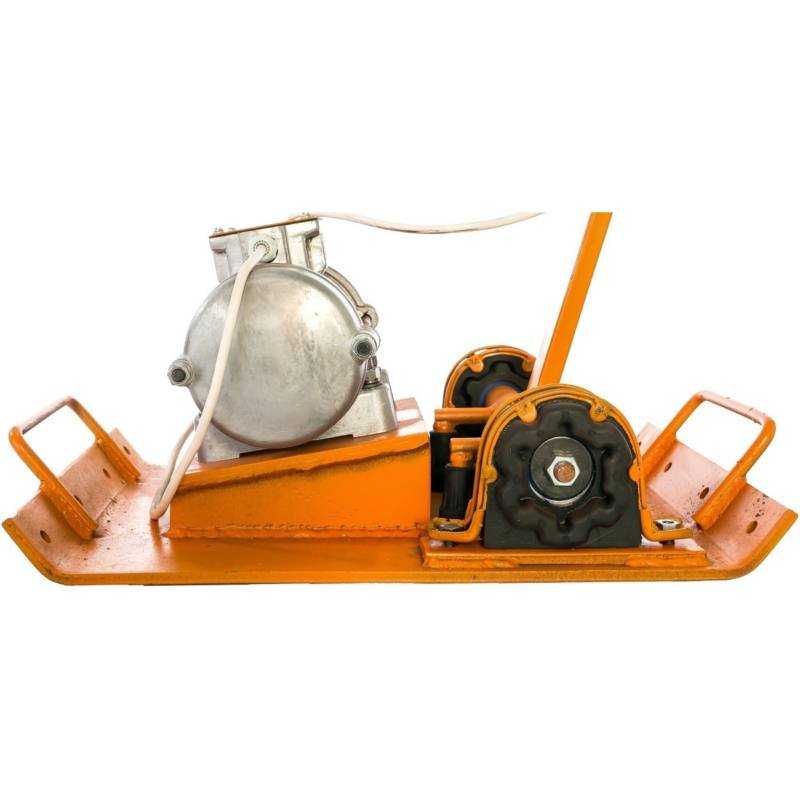

Виброплита из мотоблока своими руками

Создание своей собственной виброплиты из мотоблока может быть интересным и полезным проектом для рукодельника. Виброплита является эффективным инструментом для уплотнения грунта перед строительством или другими работы на участке.

Список материалов:

1. Мотоблок.
2. Лист стальной пластины (размеры зависят от ваших предпочтений и требований).
3. Вибродвигатель.
4. Ремни привода, винты и гайки.
5. Каркас из металлических профилей.
6. Ручка для управления.
7. Рукоятки для переноски.

Подготовьте мотоблок:

• Установите мотоблок на ровной и устойчивой поверхности.
• Проверьте работу двигателя и убедитесь, что все основные компоненты в рабочем состоянии.

Подготовьте платформу виброплиты:

• Используя лист стальной пластины, создайте платформу нужного размера и формы. Размеры могут варьироваться в зависимости от ваших требований.
• Закрепите платформу на каркасе из металлических профилей, используя винты и гайки.
• Убедитесь, что платформа прочно закреплена и не имеет никаких подвижных элементов.

Установите вибродвигатель:

• Разместите вибродвигатель на одном конце платформы.
• Закрепите вибродвигатель на платформе, используя винты и гайки.
• Подсоедините вибродвигатель к мотоблоку с помощью ремней привода. Установите ремни в соответствии с инструкциями производителя мотоблока.

Установите ручку и рукоятки:

• Закрепите ручку для управления на платформе виброплиты.
• Установите рукоятки для переноски на противоположном конце платформы.

Проверьте работоспособность:

• Включите мотоблок и убедитесь, что вибродвигатель функционирует корректно и создает вибрацию на платформе.
• Управляйте виброплитой с помощью ручки, проверьте, что она легко и удобно маневрируется.

Техника безопасности

Собирая и конструируя вибростол в домашних условиях, необходимо следовать технике безопасности:

• Применять средства индивидуальной защиты при проведении сварочных работ и при использовании болгарки;
• Заземлять оборудование с электрическим приводом и сам аппарат;
• Выполнять действия по сборке в подходящем месте (помещение должно быть достаточно свободным, хорошо проветриваемым и оснащённым огнетушителем).

Изготовление вибростола своими руками вполне возможно, если придерживаться рекомендаций опытных специалистов. В технологии создания нет ничего сложного.

Смастерённая собственноручно формовочная площадка позволит эффективно уплотнять бетонные и цементные изделия в домашней обстановке.

Виды захватов

Приспособление представляет собой универсальное устройство клешневого типа. Его используют при строительных работах и в иных отраслях промышленности. С помощью такого захвата можно без проблем переносить грузы к месту предназначения. Щеки захвата оснащены накладками, предупреждающими механические повреждения материала. В соответствии с ГОСТом захват изготавливается из качественного стального материала, покрывается желтой краской.

Инструмент делится на две группы:

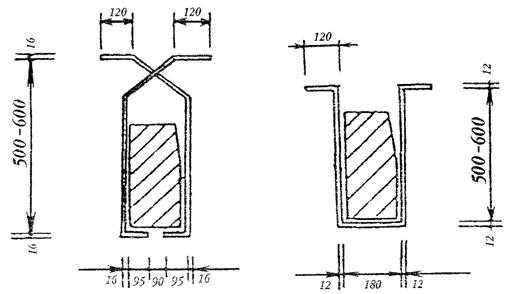

• поперечный – им можно удерживать и переставлять блок одному, действуя двумя руками. Переноска возможна одной рукой;
• продольный – обжимает материал, переносить который приходится с напарником. Инструмент отличается более крупными размерами, можно перенести несколько блоков одновременно.

Первая группа может иметь один из 3-х размеров по захвату – 25 – 30, 35 – 40, 45 – 50. Вторую изготавливают всего в одном варианте – 60 – 65.

Следует отметить, что устройства каждого вида разнятся. Поперечный комплект состоит из двух симметрично расположенных захватов. Механизм такой, что можно ухватить и перенести один блок определенного размера, соответствующего диапазону устройства.

Актуальней применять ручные захваты для блоков, имеющих ровные поверхности. Их конфигурация снижает расход клеевого состава, но возникают некоторые сложности в перемещении материала. Захватное устройство не только облегчит ваш труд, но и поможет создать качественную кладку благодаря высокой точности установки блочного материала.

Выбирая подходящий инструмент, рекомендуется предварительно определиться с толщиной газосиликатных стен.

Преимущества самодельной трамбовочной машины

Главное преимущество виброплиты, изготовленной своими руками, заключается в её низкой стоимости и возможности качественного и эффективного выполнения работы. Простая конструкция обеспечивает надежность и долговечность механизма.

Кроме этого, самодельная виброплита позволяет:

• безопасно выполнять трамбовку любых поверхностей;
• сократить объемы ручного труда при выполнении работ;
• повысить качество оснований пешеходных дорожек и площадок;
• хорошо уплотнять сухие цементные и полусухие бетонные смеси при их укладке.

Наличие механизма для уплотнения рыхлых грунтов и насыпных материалов позволит вам выполнить любые объемы работ по благоустройству и наружному дизайну.

Перечень профессиональных приспособлений для мощения:

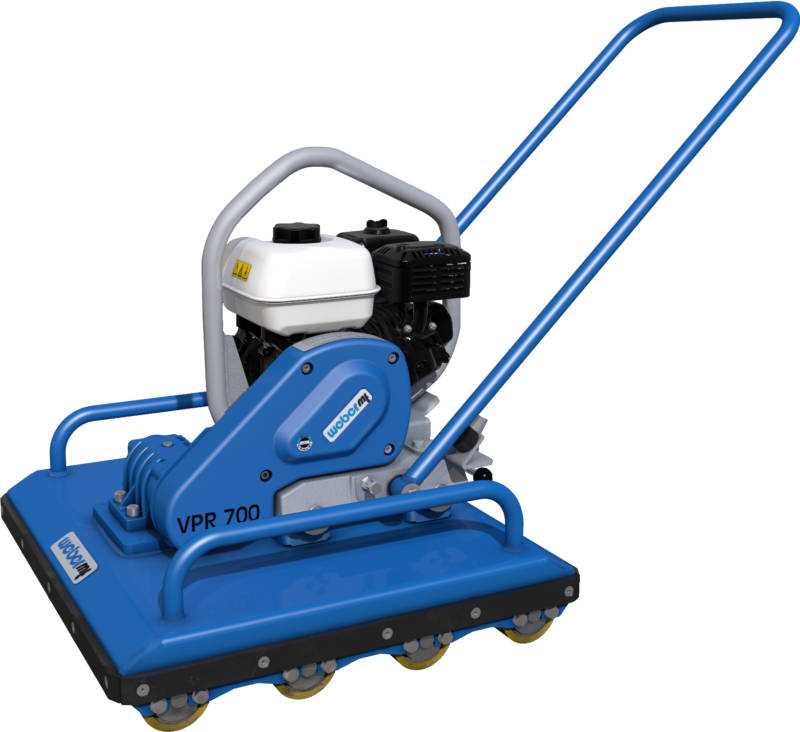

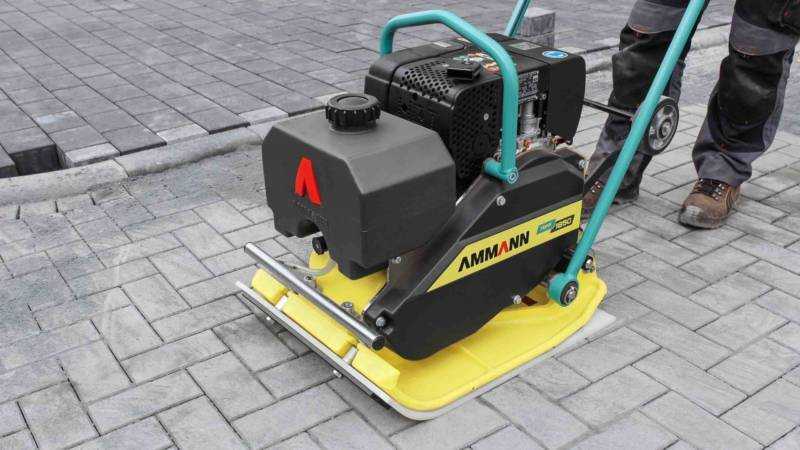

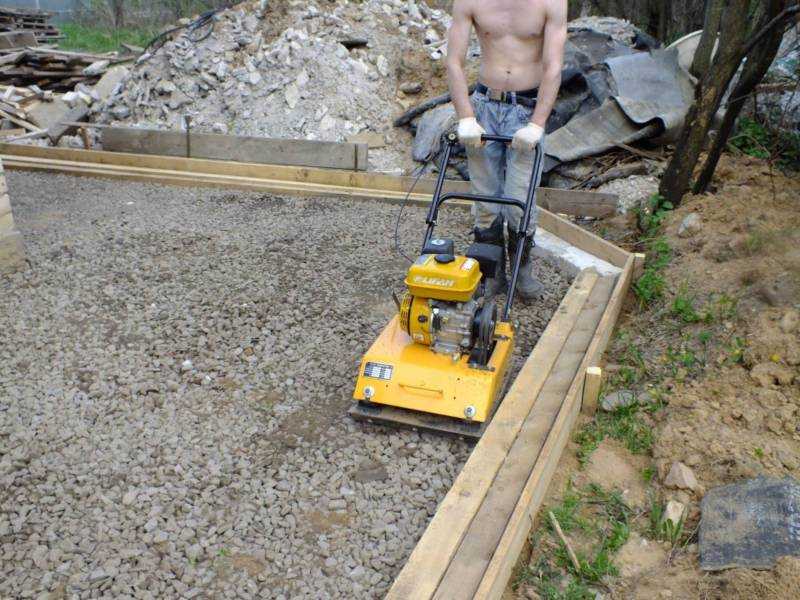

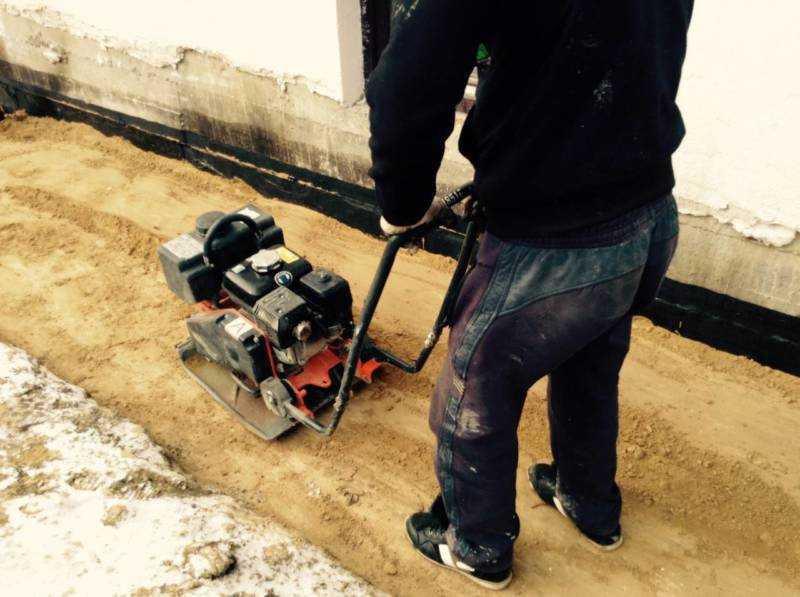

1. Виброплита

   Устройство для трамбовки и уплотнения грунта, сыпучих материалов, асфальта, бетонной брусчатки. Виброплиты бывают бензиновые, дизельные и электрические и различаются глубиной уплотнения. Цены на виброплиты начинаются от 20 тыс. рублей, поэтому если вы укладываете тротуарную плитку на достаточно большой территории, рекомендуем поискать, кто сдает такую технику в аренду, например по объявлениям в Авито.

   Цены на виброплиты начинаются от 20 тыс. рублей, поэтому если вы укладываете тротуарную плитку на достаточно большой территории, рекомендуем поискать, кто сдает такую технику в аренду, например по объявлениям в Авито.

2. Значительно упростит замешивание бетонной смеси для установки бордюров. Цены на сегодняшний день начинаются от 8 тыс. рублей.





















3. Такое устройство позволяет с высокой точностью колоть бетонные тротуарные плиты на элементы необходимых размеров. К основным преимуществам использования ножа можно отнести экономию на отрезных дисках для болгарки, отсутствие пыли и шума во время укладки, увеличение скорости работы, не нужно электричество. В продаже имеются как отечественные, так и импортные станки. Наиболее распространены среди профессиональных бригад гильотины немецкой фирмы Optimas. Протестировать, как работает этот станок, вы можете в офисе продаж завода Stellard.

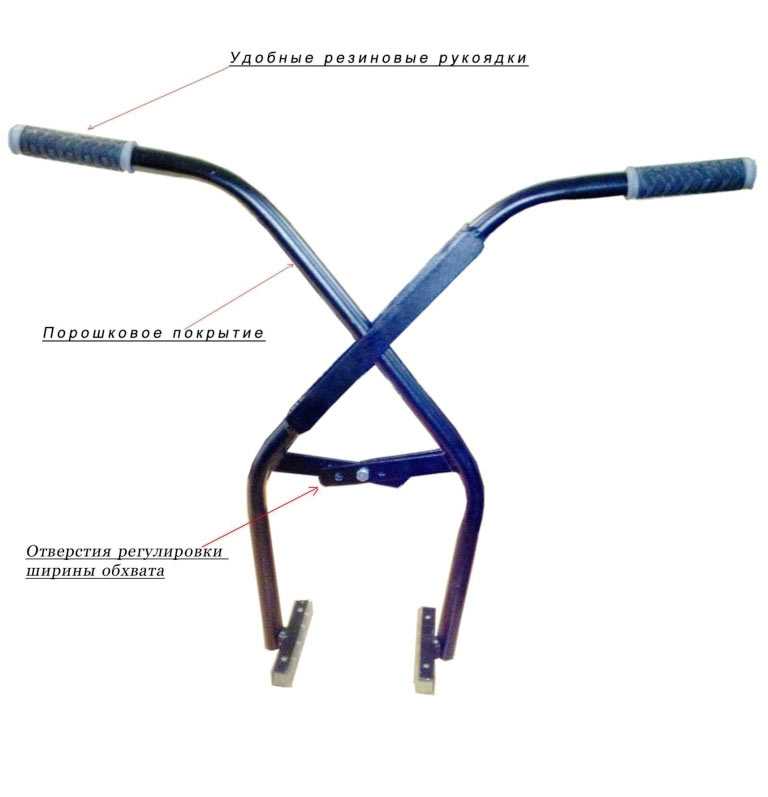

4. Ручные захваты для переноски плитки.

   Тротуарная плитка достаточно тяжелая (1 кв. м. брусчатки толщиной 6 см весит 135 кг), поэтому неправильная переноска большого количества может негативно отразиться на вашем здоровье.

   С помощью ручных захватов можно увеличить скорость подачи камней к месту работ, и равномерно распределить нагрузку на позвоночник.

5. Незаменимый инструмент для точной разметки размеров и углов камней для подрезки позволит значительно экономить время на выполнение работ.

6. Вес дорожных бордюрных камней около 100 килограмм. поэтому использование таких приспособлений значительно облегчит физический труд и помогут точно устанавливать тяжелые бордюры.

7. Профессиональные устройства для быстрой подготовки и выравнивания поверхности мощения.

8. Для создания надежного дорожного полотна, которое прослужит долгие годы, необходимо полностью заполнить швы между камнями мощения. Машина с помощью вращающихся щеток равномерно и подачи воды равномерно и быстро заполняет швы песком.

9. Используются для перемещения и установки бетонных элементов. Бывают как ручные, так и предназначенные для использования со строительной техникой.

10. Самоходные машины для укладки бетонных изделий.

    Применяются для быстрого мощения больших площадей практически любыми видами тротуарных плит на готовое основание.

    В ролике можно увидеть в действии машину для укладки дорожных покрытий Optimas H88. Само покрытие выполняется тротуарной плиткой Трилистник, которая обеспечивает максимально прочное сцепление камней между собой. Укладчики Optimas благодаря простоте в обращении, обеспечивают высокий темп работы, производительностью в несколько сотен квадратных метров в день любых раскладок камней мощения, независимо от того, предназначены они для пешеходных дорожек или контейнерных терминалов.

Долгий срок службы тротуарных покрытий зависит не только от качества применяемой тротуарной плитки, но и от подготовки поверхности и правильности укладки. А применение специализированных устройств и приспособлений значительно облегчит и ускорит процесс укладки тротуарной плитки и подготовки оснований.

• Как выбрать производителя тротуарной плитки и не ошибиться
• Тротуарная плитка: как очищать, защищать и ухаживать!
• Как избавиться от высолов на тротуарной плитке
• 50 вариантов укладки брусчатки
• Вибропрессованная или вибролитая тротуарная плитка — какая лучше?

Понравилась наша статья? Поделись ей с друзьями!

Особенности гидравлического механизма

Автоматическая укладка с помощью гидравлического захвата исключает тяжелый физический труд рабочих. Высокая производительность техники достигается благодаря продуманному оснащению:

• Специальная рама захватывает уложенные в ряд плиты и переносит их к месту монтажа.
• Додавливатель последнего ряда формирует идеально ровную стыковку швов.
• Зажимы работают в автономных режимах за счет четырехходового клапана.
• Специальные адаптеры создают разные рисунки, в том числе фигурные: «чешуя», «елочка», «волны», «шахматный порядок».
• Основной и боковой зажимы регулируют технические параметры укладки.
• Зажимные ножи прочно захватывают элементы с неровными краями.
• Пружинный механизм стрелы уменьшает колебания во время перемещения захвата тротуарных плит.
• Регулировка параметров – ручная.
• Габаритные колеса позволяют выполнять монтаж на неровной поверхности.
• Механизм шасси на поворотах сохраняет плитку в нужном положении.
• Точная укладка плитки достигается за счет дополнительной цепи диагонального перемещения.
• Специальный клапан регулировки давления исключает проседание тротуарных плит.

Конструкция грейферного захвата

Виброплита с реверсной трамбовкой

Виброплита с реверсной трамбовкой — полезное ручное инструментальное устройство, применяемое для уплотнения почвы, асфальта и других поверхностей. Создание собственной виброплиты является интересным и экономически выгодным проектом для любителей рукоделия.

Список материалов:

1. Металлическая пластина (толщиной 6-8 мм) — 1 штука
2. Ручка или штурвал — 1 штука
3. Виброподушка (доступна в специализированных магазинах) — 1 штука
4. Вибрационный двигатель (мощностью около 2 л.с.) — 1 штука
5. Подшипники — 2 штуки
6. Ремень привода — 1 штука
7. Болты и гайки разных размеров
8. Инструменты: сверлильный станок, набор сверел, ключи, сварочный аппарат и другие стандартные инструменты

Подготовьте металлическую пластину, отметьте и вырежьте желаемую форму для основания виброплиты. Обычно используется прямоугольная или квадратная форма. Сверлите отверстия в основании для закрепления вибрационного двигателя и ручки. Убедитесь, что отверстия согласованы с размерами выбранного двигателя и ручки. Установите виброподушку на основание виброплиты, согласно инструкции производителя. Обычно она крепится с помощью болтов или заклепок.

Прикрепите вибрационный двигатель к основанию виброплиты, используя болты и гайки. Убедитесь, что двигатель прочно закреплен и надежно соединен с виброподушкой. Установите подшипники на ручку или штурвал. Это позволит вам легко управлять виброплитой. Прикрепите ручку или штурвал к основанию виброплиты, используя болты и гайки. Убедитесь, что ручка прочно закреплена и обеспечивает удобный захват. Присоедините ремень привода к вибрационному двигателю и ручке. Ремень привода передаст движение от двигателя к пластине, обеспечивая вибрацию и трамбовку поверхности.

Основные элементы конструкции

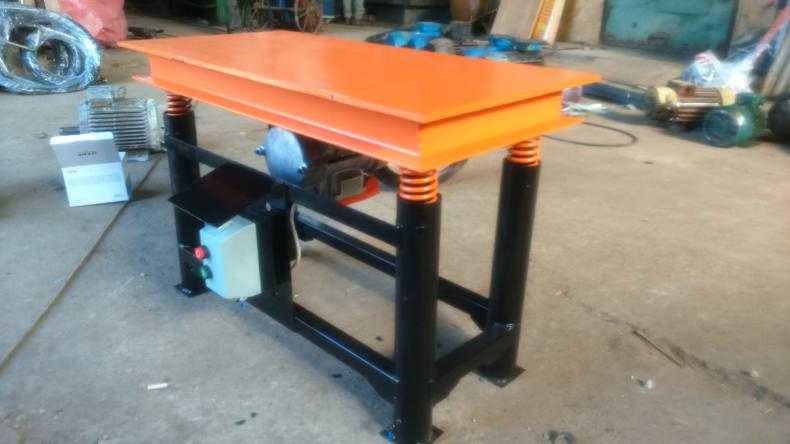

В сущности стол состоит из трех крупных элементов: основы, вибрирующей столешницы с соответствующими подвижными балками и привода, который создает усилие для вибрации.

В случае, если рассматривать конструкцию более детально, можно выделить:

силовую раму изделия. Она состоит из четырех стоек, связанных продольными опорами. Для изготовления этих элементов применяется металлопрокат – профильная труба, уголок, швеллер и т.д.;
столешница. Плоская плита (как правило из листового металла) непременно снабжается бортиками. Это нужно для того, чтобы установленные на нее формы с раствором при вибрации не «съезжали» со стола;
разъем для подачи электрической энергии;
соответственно вилка провода электропитания;
тумблер для включения вибратора;
амортизаторы (пружины). Эти устройства смягчают рывки при колебаниях столешницы, делают вибрации более равномерными и плавными;
электромеханический вибратор.

Интересно: зависимо от мощности вибратора и габаритов стола, устройство используют для уплотнения не только тротуарной плитки, однако и блоков различного размера.

Размеры механизма можно варьировать. Учитывая, что основной «точкой отсчета» при вычислениях является размер формы, лучше делать длину/ширину стола кратной длине/ширине наиболее нередко применяемых форм. Вместе с тем не стоит забывать о небольшом запасе: формы хоть и ставятся на столешницу максимально плотно, однако незначительной зазор между ними должен быть.

Конструкция механизма

Главным рабочим элементом является тяжелая металлическая платформа, которая может быть изготовлена из серого ковкого чугуна или стали. Вибрационное воздействие на нее передается от механического вибратора, приводимого в движение бензиновым, дизельным или электрическим двигателем.

Для управления виброплитой при её перемещении по обрабатываемой площадке предусмотрена прочная ручка. Дополнительно в конструкцию может входить топливный бак или пусковое электрооборудование. Двигатель и вибрационное устройство устанавливаются на раму, которая закреплена непосредственно на трамбовочной платформе.

Виброплита с прямой трамбовкой

Виброплита с прямой трамбовкой является полезным инструментом при строительных работах, позволяющим компактировать грунт и создавать равномерную поверхность.

Список материалов:

1. Бензиновый двигатель (мощностью от 3 до 5 л.с.)
2. Прямой трамбующий элемент (можно приобрести готовый или изготовить самостоятельно)
3. Прочная рама (например, из квадратных или прямоугольных труб)
4. Плита для рабочей поверхности (лучше использовать стальную плиту)
5. Виброзащитный материал (например, резиновые подкладки или специальные амортизаторы)
6. Рычаги управления (для включения/выключения вибрации)

Подготовка рамы и монтаж двигателя:

• Создайте раму, используя квадратные или прямоугольные трубы. Она должна быть достаточно прочной и устойчивой.
• Установите бензиновый двигатель на раму, следуя инструкциям производителя. Убедитесь, что двигатель надежно закреплен и готов к работе.

Монтаж трамбующего элемента:

• Приобретите или изготовьте прямой трамбующий элемент, который будет прикреплен к виброплатформе.
• Установите трамбующий элемент на раму вблизи задней части виброплиты. Закрепите его надежно, чтобы он не сдвигался во время работы.

Монтаж плиты для рабочей поверхности:

• Разместите стальную плиту на верхней части виброплатформы, над трамбующим элементом.
• Убедитесь, что плита крепко закреплена и не имеет свободного люфта. Это обеспечит эффективное трамбование.

Установка виброзащитного материала:

• Разместите виброзащитный материал между двигателем и рамой, а также между рамой и плитой для рабочей поверхности.
• Это поможет снизить вибрацию и уровень шума при работе виброплаты.

Установка рычагов управления:

• Прикрепите рычаги управления к раме вблизи рукоятки двигателя.
• Они будут использоваться для включения/выключения вибрации виброплаты.

Конструкция устройства, принцип работы

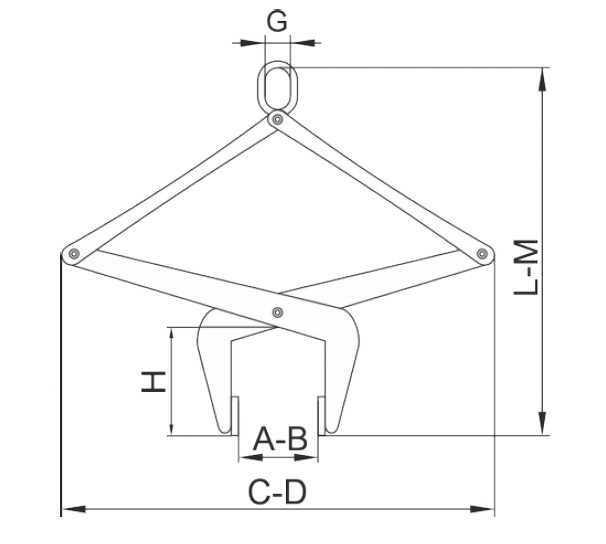

Приспособление состоит из четырех рычагов выгнутого типа, имеющих шарнирное соединение. Его можно подвешивать на крюк подъемника, если имеется специальная серьга, и перемещать сразу несколько блоков.

Груз зажимается автоматически в момент подъема. Сила обжатия зависит от веса и соотношения захватных лап. Самопроизвольное выпадение блоков исключается.

Чтобы выполнить захват материала, следует:

• навесить устройство на балочный крюк, подвести под груз;
• перевести в верхнее положение стопорный крюк;
• поднять приспособление вместе с грузом, переместить в нужное место.

Для освобождения груза:

• устройство опускается на поверхность;
• стопор переводится вниз;
• захват поднимается без блоков.

Виброплита с рабочей плитой из стали

Виброплита с рабочей плитой из стали — это эффективный инструмент, который применяется для уплотнения грунта, бетона и асфальта. Стандартные виброплаты, доступные в продаже, могут быть довольно дорогими, поэтому создание собственной виброплаты может быть более бюджетным вариантом.

Список материалов:

1. Мощный двигатель (например, двигатель от старой газонокосилки или мотоблока).
2. Рабочая плита из стали (можно заказать на металлообрабатывающем предприятии или использовать старую стальную плиту).
3. Крепежные элементы (болты, гайки, шайбы).
4. Рукоятка (прочная труба или профильная сталь).
5. Резиновые амортизаторы.
6. Крепежные пластины.

Подготовка рабочей плиты:

• Очистите и обработайте стальную плиту, удалите ржавчину и грязь.
• Проверьте равномерность поверхности плиты, при необходимости исправьте дефекты шлифовкой или рихтовкой.

Установка рукоятки:

• Расположите плиту на ребре вниз.
• Подберите подходящую трубу или профильную сталь в качестве рукоятки.
• Закрепите рукоятку на рабочей плите с помощью крепежных элементов, обеспечивая прочное соединение.

Подготовка двигателя:

• Отделите двигатель от старой газонокосилки или мотоблока.
• Установите двигатель на плите в месте, которое обеспечит баланс и стабильность при работе.
• Используйте крепежные пластины для надежного крепления двигателя к плите.

Установка амортизаторов:

• Прикрепите резиновые амортизаторы к рабочей плите вокруг периметра.
• Амортизаторы помогут снизить вибрацию и шум при работе виброплаты.

Проверка и испытание:

• Перед использованием виброплаты убедитесь, что все элементы прочно закреплены и не вызывают проблем во время работы.
• Запустите двигатель и проверьте, что виброплита работает правильно и стабильно.

Виброплита своими руками – это увлекательный проект, который не только поможет вам сэкономить деньги, но и позволит создать уникальную поделку. Теперь, взяв в руки свои собственные силы, вы можете приступить к созданию этого полезного устройства, которое станет надежным помощником в ваших строительных и ремонтных проектах. Представьте удовольствие и гордость, когда вы увидите, как ваша самодельная виброплита успешно выполняет свою работу, а также становится предметом восхищения среди ваших друзей и семьи.

Виброплита из двигателя стиральной машины

Виброплита является полезным инструментом для уплотнения почвы и других поверхностей. Однако, приобретение новой виброплаты может быть дорогостоящим. Это доступное и экономичное решение для тех, кто хочет использовать виброплиту для своих нужд.

Список материалов:

1. Использованный двигатель стиральной машины.
2. Прямоугольная пластина из металла или дерева (размеры: предпочтительно около 30 см x 30 см).
3. Шарниры и болты для крепления пластины к двигателю.
4. Ручка или рукоятка для управления виброплатой.
5. Электрический провод.
6. Инструменты: сверло, отвертка, гаечный ключ.

Подготовка двигателя:

• Отсоедините двигатель от стиральной машины, обратившись к руководству по эксплуатации или проконсультировавшись со специалистом, чтобы избежать возможных повреждений.
• Очистите двигатель от грязи и пыли, используя мягкую щетку или влажную тряпку.

Подготовка пластины:

• Если вы используете металлическую пластину, убедитесь, что она ровная и не имеет острых краев. Если необходимо, обработайте ее шлифовальной бумагой или фрезой.
• Если вы используете деревянную пластину, убедитесь, что она прочная и гладкая. При необходимости шлифуйте ее, чтобы избежать появления заусенцев или неровностей.

Крепление пластины к двигателю:

• Разместите пластину на верхней части двигателя так, чтобы она была ровно и устойчиво закреплена.
• Используя шарниры и болты, закрепите пластину к двигателю так, чтобы она не сдвигалась во время работы виброплаты.

Подключение рукоятки:

• Если ваш двигатель стиральной машины не имеет встроенной рукоятки, вы можете прикрепить ручку или рукоятку к двигателю с помощью шарниров или крепежных элементов.
• Убедитесь, что рукоятка крепко держится, и может быть использована для управления виброплатой.

Подключение электрического провода:

• Приобретите новый электрический провод, если у вас его нет.
• Подключите один конец провода к двигателю стиральной машины, следуя инструкциям, прилагаемым к двигателю.
• Подключите другой конец провода к источнику питания, убедившись в соблюдении безопасности и соответствии электрических требований вашей страны.

Делаем захват самостоятельно

Лучше всего предварительно найти в интернете чертежи захвата для пеноблоков. Работы будут выполняться в такой последовательности:

1. Берем пластины, отмеряем от края 16.7 см, делаем поперечные прорези. В этом месте будет изгиб будущих рычагов. По окончанию сборки прорези завариваются.
2. Со стороны большей длины, в 3.3 см от прорези, высверливаем отверстие на 6 мм. Здесь будет устроена центральная ось вращения.
3. Соединяем рычаги с помощью болта, гайку сильно не заворачиваем, накручиваем контрагайку. Таким образом создастся свободное вращение, раскручиваний не будет.
4. Тем же способом соединяются остальные крепления.
5. Готовим хват для рук. Чтобы разметить отверстия, пластинку прикладываем к верхним краям разведенных рычагов. На точках перекрестий намечаем места под отверстия (6 мм).
6. Сверлом на 8 мм, в верхнем торце каждой пластины делаем ряд из нескольких дырок, чтобы получилась продольная прорезь, размер которой равен 1.6 х 0.8 см. Это даст возможность для беспрепятственного скольжения соединений и изменения параметров захвата в момент обжима или освобождения блочного материала.
7. На нижние участки каждого рычажного элемента под прямым углом привариваются металлические уголки (40 мм), которые выполняют роль клещей. Размер их выбираем с учетом ширины газобетонного материала (от 10 до 15 см). Чтобы подгонка получилась максимально точной, уголки следует поочередно приложить к блочным ребрам, наложить на них нижние края «ножниц» и по месту приварить.

В момент опускания захвата на блок, уголки обхватывают его стороны. Приподняв за ручку, мы в несколько раз усиливаем обжим, удерживая блок, словно клещами. И когда при укладке первого ряда такое приспособление не требуется, то с наращиванием высоты необходимость в нем увеличивается.

Чтобы поверхность блока не получала сколы, и захват был надежным, на рабочую поверхность уголков специалисты рекомендуют наклеивать кусочки резины.

Есть и другие модели, придуманные в народе и изготовленные своими руками, но принцип работы в каждом одинаков.

Этапы конструирования и сборки гильотины для металла своими руками

Выбор материалов и инструментов: Прежде всего, вам понадобится стальной лист толщиной не менее 3 мм для изготовления основной рамы гильотины. Также потребуются уголки, профильные трубы, винты и гайки для крепежа. В качестве инструментов вам понадобятся сварочный аппарат, угловая шлифовальная машина, дрель с набором сверл и некоторые другие инструменты.

Разработка и изготовление чертежей: Чтобы успешно сконструировать и собрать гильотину, вам необходимо разработать подробные чертежи всех ее деталей, включая размеры и места крепежа. Воспользуйтесь программами для проектирования или, если вы имеете опыт в этом, нарисуйте чертежи вручную.

Изготовление основной рамы: С помощью сварочного аппарата соедините уголки и профильные трубы в раму гильотины согласно чертежам.

Установка механизма: Следующий шаг — установка механизма, который позволит перемещать нож гильотины. Создайте и закрепите шток, направляющие и рычаги с помощью винтов и гаек.

Установка режущего инструмента: Произведите и закрепите на раме нож гильотины, соблюдая необходимые размеры и углы заточки

Особое внимание уделите точности и надежности крепежа ножа.

Проверка и настройка: После завершения сборки гильотины, необходимо проверить ее работоспособность. Убедитесь, что нож правильно перемещается и режет металл своим острым лезвием

Если возникнут проблемы, приступите к их устранению и настройке механизма.

Окончательное тестирование: После настройки и устранения всех проблем, проведите окончательное тестирование гильотины, проверьте ее работу на различных типах металла и убедитесь в ее эффективности и безопасности.

Соблюдение указанных этапов позволит вам успешно создать и собрать гильотину для металла своими руками. Имейте в виду, что это задание требует тщательности, точности и знания работы со сварочным оборудованием, поэтому будьте осторожны и, если возникнут сомнения или трудности, проконсультируйтесь с опытным специалистом.

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством
использования системы пружин (для горизонтальной вибрации) или подвесов (для
вертикальной). Столешница приводится в движение электродвигателем, расчетной
мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести
двигателя для обеспечения нужной вибрации.

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о
принципе функционирования вибростола, для того чтобы изготовить вибропресс
своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков. Простая конструкция вибропресса позволяет
выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плиткиКонструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу,
главное правильно рассчитать мощность двигателя и параметры конструкции.
Например, можно совместить его с просеивателем для песка.

2. Для мастеров – конструкция два в одном – вибропресс и
просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной
фракции.

Схема вибростола и просеивателя пескаКонструкция вибростола и просеивателя песка

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.
