Правила установки трубы в бане через потолок

Обустройство трубы в бане

Решая вопрос о том, как сделать трубу в баню правильно, и, конечно же, надежно, требуется выяснить многие моменты. Среди них — те, которые связанны с видами, конструкциями, требованиями к размерам, и с особенностями монтажа и эксплуатации. Это необходимо для ее безупречной работы.

Разновидности дымоходов для бани

Внутренний и наружный дымоходы для бани

Дымовая труба на баню может быть внешняя и внутренняя и каждая разновидность обладает своими преимуществами и недостатками. Для внешнего дымохода характерно то, что у него наименьшая пожароопасность, он более прост в креплении и установке. К недостаткам относится его расположение на улице, в результате чего, велики теплопотери.

Для внутреннего дымохода нет понятия теплопотерь, тепло остается внутри, но монтировать его гораздо сложнее. Более серьезным недостатком является повышенная пожароопасность.

Нужно сказать, что современные материалы позволяют свести имеющиеся недостатки внешних и внутренних дымоходов к минимуму. Но среди рекомендаций о том, как сделать трубу в бане, преобладает мнение, что лучше всего обустройство внутреннего дымохода.

Особенности, которые имеет дымоход в бане

При установке дымохода в бане должны быть приняты во внимание основные особенности конструкции, которые определяются используемыми материалами и элементами. К таким особенностям относятся:. К таким особенностям относятся:

К таким особенностям относятся:

высокие температуры;
экологические и санитарные нормы;
и, конечно же, учитывается здание самой бани, которое в большинстве случаев является полностью деревянным.

Для успешного проведения установочных работ нельзя пренебречь следующими основными принципами:

В качестве материала должны использоваться черный или оцинкованный металл, керамика или кирпич. Асбестоцемент и алюминий не подходят.

Элементы сборного дымохода для бани

При выборе изоляции на первом месте должны стоять такие характеристики, как экологическая безопасность и негорючесть материала. Отлично подходят керамзит и каменная вата.
Теплоизоляционные и отражающие поверхности должны покрываться материалами, фольгированным металлом. При этом стоит помнить, что фольгированная алюминием теплоизоляция очень похожа на покрытие из блестящего лавсана, температура плавления которого меньше 300 градусов.

Фольгированный материал для теплоизоляции

В процессе обустройства дымохода нужно убедиться в отсутствии контактов с элементами бани, являющимися деревянными. Это одно из требований правил пожарной безопасности.
Обеспечить пожарную безопасность можно используя сэндвич трубы, которые устанавливают в перекрытия. В качестве заполнителя используется керамзит или базальтовая вата.

Специальные сэндвич трубы для дымоходов

Когда выводится труба бани через крышу, тоже должно быть исключено соприкосновение с материалами кровли. Для этого необходимо использование специального металлического кожуха.
Чтобы уплотнить швы и стыки между защитным коробом, который устанавливается в крыше или перекрытии и трубой желательно использование специального алюминиевого скотча или фольги.

Форма и высота дымохода для бани

Самой практичной формой дымохода для бани является цилиндрическая. Диаметр трубы для бани не должен быть меньше, чем диаметр отверстия, которое имеет печь или котел. Больше можно, меньше нельзя.

Подбирая диаметр, необходимо отталкиваться от того, что площадь поперечного сечения должна быть от 8 квадратных сантиметров на каждый киловатт мощности. При самостоятельном расчете стоит применять формулу площади круга.

Высота трубы в бане определяется с учетом того, какую высоту имеет здание, какой тип крыши, и каковы размеры прилегающих строений. Создавая проект, должна быть учтена высота трубы над крышей.

Согласно санитарным нормам и правилам, труба на крыше бани должна быть следующей высоты:

50 см выше конька, если она расположена ближе 1,5 м к коньку;
на одном уровне с коньком или немного выше, если расстояние составляет от 1,5 м до 3 м;
если расстояние больше 3 м, то такой же ориентир на линию, проведенную от конька вниз, под углом 10 градусов к горизонту;
для плоской крыши высота должна быть не меньше одного метра;
если высота трубы печи бани над крышей составляет 1,5 м и более, то она должна дополнительно фиксироваться растяжками.

Определение высоты трубы на крыше бани

Принципы обустройства дымохода

Дымоход представляет собой трубу, соединенную с печной топкой и заканчивающуюся на определенной высоте над кровлей. Тяга, т.е. эффективность дымохода, зависит от размеров внутреннего канала, наличия препятствий в нем, длины трубы и условий охлаждения выводимого дыма. Естественно, что, чем дольше будет сохраняться высокая температура внутри канала, тем быстрее будет подниматься разогретый дым.

С учетом поставленных задач возникают следующие важные требования:

надежная герметизация всего трубопровода;
отсутствие препятствий в канале, а значит, сведение к минимуму количество изгибов и стыков (особенно труб разного диаметра);
максимальный подъем трубы над поверхностью кровли;
создание пожаробезопасных переходов через потолок и крышу;
соблюдение безопасных расстояний до воспламеняющихся материалов.

Установка трубы в бане через крышу, в принципе, может быть осуществлена 2-мя способами: монтаж вертикальной трубы с проходом через потолок и выведением над кровлей, и формирование наружного дымохода, т.е. выведение трубы от печи через стену наружу и монтаж вертикального дымохода уже на наружной стороне банной стены

В последнем случае имеется важный недостаток: наличие значительного изгиба трубы, а самое важное, резкое охлаждение потока уже на начальном движении дыма, что существенно снижает тягу. Вертикальная труба бани через крышу лишена этих недостатков, но ставит проблему обустройства перехода через потолок и кровлю

Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше

С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется

Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше. С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется.

Не следует располагать выход и в районе ендовы. Здесь скапливается наибольший объем осадков, что требует усиленной гидроизоляции. Трубу нельзя размещать рядом с мансардным окном или близко от соседнего сооружения. Оптимальным считается размещение трубы на скате крыши на расстоянии примерно 2-3 м, для того чтобы не повредить коньковую балку при обустройстве прохода через крышу.

Обслуживание и чистка

Стенки дымохода любого типа со временем покрывается налётом сажи, уменьшающим размер прохода, что приводит к снижению тяги в печи. Существует ещё одна опасность — сажа при нагревании может воспламениться, приведя к пожару. Поэтому трубу необходимо подвергать регулярной чистке.

Прочистить банный дымоход можно несколькими способами:

механическая очистка. Её выполняют с помощью специальной штанги, желательно разборной с ершами. Это довольно трудоёмкий, и главное, грязный способ. Поэтому, перед началом работ необходимо освободить помещение бани от вещей, а поверхность стен, потолка и пола укрыть полотнами полиэтиленовой плёнки;
с использованием химических препаратов. В печь закладывают специальное средство, именуемое «полено Трубочист», создающее при горении хорошую тягу и сильный жар. Сажа выгорит и выйдет через дымоход в виде пепла. В основном этот метод используют в профилактических целях, чтобы увеличить временной промежуток между механическими чистками.

Подготовка поверхности перед монтажом ППУ

Перед началом монтажа ППУ необходимо подготовить поверхность банных стен. Это важный этап, который поможет обеспечить эффективную теплоизоляцию и продлит срок эксплуатации изоляционного материала. Вот некоторые основные шаги подготовки поверхности перед монтажом ППУ.

Очистка стен: Начните с тщательной очистки поверхности стен от пыли, грязи и других загрязнений. Используйте мягкую щетку или влажную тряпку для удаления пыли. При необходимости можно использовать мягкий моющий раствор.
Устранение повреждений: Проверьте поверхность стен на наличие трещин, ямок или других повреждений. Если такие повреждения обнаружены, необходимо их устранить. Заполняйте трещины и ямки шпатлевкой или прочным ремонтным составом. При необходимости шкурите поверхность, чтобы получить ровную и гладкую поверхность.
Грунтовка поверхности: Рекомендуется обработать стены грунтовкой для улучшения сцепления ППУ с поверхностью стен. Грунтовка поможет также защитить поверхность от влаги и других внешних воздействий. Применение грунтовки следует осуществлять в соответствии с инструкцией производителя.
Установка пароизоляционной пленки: Для повышения эффективности теплоизоляции рекомендуется установить пароизоляционную пленку на стены перед монтажом ППУ. Пароизоляционная пленка создаст барьер для влаги и поможет предотвратить образование конденсата на поверхности стен.
Нанесение клеевого состава: Перед монтажом ППУ необходимо нанести специальный клеевой состав на поверхность стен. Клеевой состав обеспечивает крепкую адгезию между ППУ и стеной. Применение клеевого состава следует осуществлять в соответствии с инструкцией производителя.

Правильная подготовка поверхности перед монтажом ППУ является важным шагом для обеспечения качественной и долговечной теплоизоляции бани. Следуйте указанным шагам и не забывайте соблюдать инструкции производителя, чтобы достичь наилучших результатов.

Советы специалистов

Если вы проводите отделку потолка в парилке, моечном отделении и комнате отдыха своими руками и делаете это впервые, то для получения хорошего результата, необходимо учитывать следующие советы специалистов:

все отделочные работы в бане надо начинать с пола, потом делают потолок и только затем обшивают стены;
при создании подшивного потолка, пространство чердака можно использовать для хранения и сушки веников, но для этого предусмотрите люк и наличие убирающейся лестницы;

при монтаже первой панели вагонки, надо быть очень внимательным, так как от этого зависит укладка всех остальных элементов;

чтобы не повредить панели, надо использовать киянку и деревянный брусок, который поможет равномерно распределить создаваемую ударную нагрузку;

если расстояние между балками до 60 см, то можно крепить вагонку сразу к ним, в других случаях придется делать обрешетку.

Технология монтажа

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.

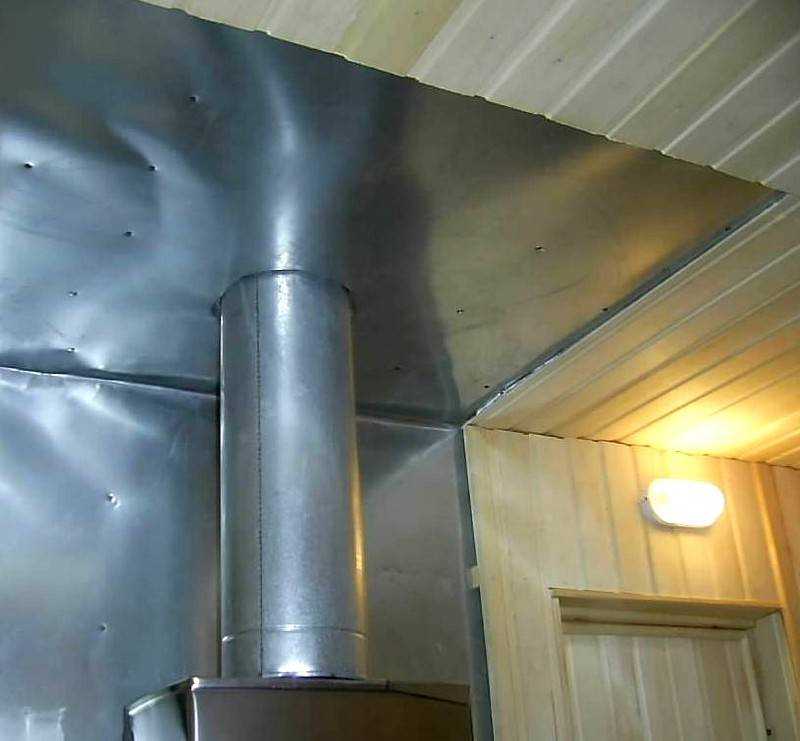

Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.
После установки печки на патрубок, расположенный над каменкой, монтируют первый сегмент трубы, снабженный задвижкой – шибером. С помощью шибера регулируют силу тяги во время растопки и после ее завершения. При частично закрытой задвижке поток воздуха, проходящий черед дымоход снижается, сохраняя тепло в бане дольше.

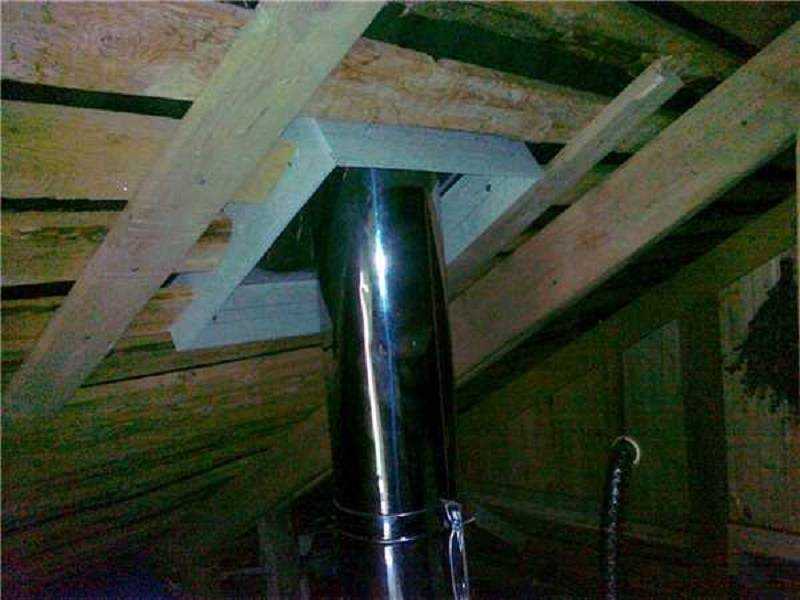

Потолок прорезают для выведения трубы на чердак. Удачный способ врезки трубы через перекрытия – монтаж металлического короба. Его присоединяют к перекрытию таким образом, чтобы он находился вровень с чердачным полом. Через отверстие в коробе проводят дымоход, а короб плотно засыпают керамзитом или минеральной ватой. Потолок защищают от возгорания асбестовыми плитами.
В кровельном материале изготавливают отверстие для вывода трубы. Чтобы разместился между стропильными ногами, пользуются отводами, которые позволяют сделать отверстие в удобном месте. Если кровельный материал горючий, его защищают металлическим листом или асбестом, выводят трубу в отверстие, одевают на нее эластичный резиновый уплотнитель и приклеивают огнестойким герметиком.
Устанавливают сегменты дымохода, чтобы он достиг необходимой длины. На верхушку надевают металлический зонтик, защищающий дымоход от попадания мусора, веток, дождя.

Важно следить, чтобы места соединений между сегментами труб не попадали на перекрытия, чтобы герметизировать и стянуть широкими металлическими хомутами. Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Задачи узла

Этот элемент можно с уверенностью назвать одним из самых необходимых в доме, к пожарной безопасности специалисты советуют относиться серьезно.

Хочу разобрать все существующие виды приспособления, подготовительные моменты и монтаж, а также насколько важна правильная герметизация, разобравшись во всех моментах, каждый человек не совершит фатальных ошибок на любом из этапов.

Температура во время эксплуатации оборудования или печи на твердом топливе существенно повышается в проходе дымохода через кровлю, поэтому все составляющие перекрытия, находящиеся вблизи конструкции становятся подверженными этому фактору.

Есть возможность купить готовую продукцию или изготовить ее самостоятельно, но в первую очередь необходимо обращать внимание на такие моменты как:

Диаметр трубы.
Расположение печи.
Конструкцию потолочных перекрытий.
Наличие дымососа.

Специалисты советуют использовать в качестве теплоизоляции базальтовые рулоны, они достаточно практичны, а экран из фольги позволяет рассчитывать на высокую безопасность при повышении температуры.

Основные положения

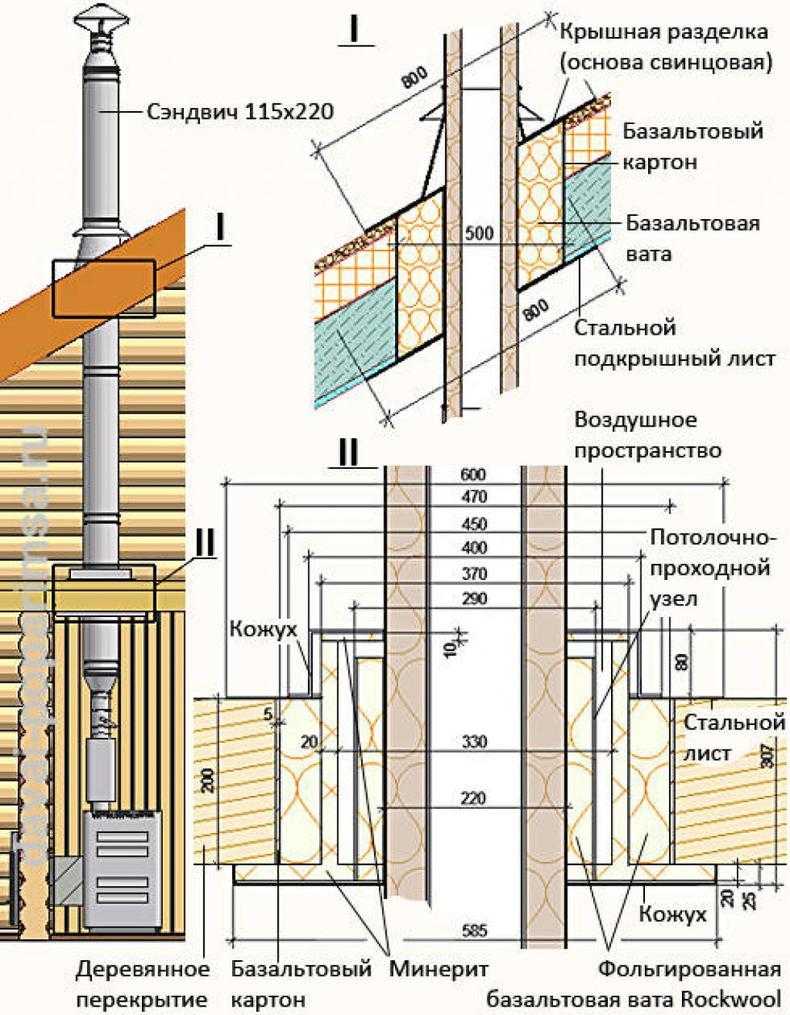

Проводка дымоходной конструкции через потолочное перекрытие и крышу должна выполняться с учётом всех норм и правил пожарной безопасности, описанные в СНиП 2.04.05–91. Для трубы в частном доме или бане необходимым условием является обустройство специального проходного узла. Рассмотрим основные положения, указанные в Правилах:

дистанция от поверхности кирпичной или бетонной трубы до стропил, выполненных из горючих материалов должна быть не меньше 13 см.
дистанция от керамической трубы (без теплоизоляции) до горючих стропил должна составлять минимум 25 см, а от аналогичных труб с теплоизоляцией — 13 см.

Показатели сечения выходного патрубка печи, как правило, составляют 115–120 мм. Если сэндвич труба имеет изоляционный материал толщиной 100 мм — наружный диаметр будет составлять 315–320 мм, а дистанция — 13 см.

Дымовая труба должна быть оснащена утеплителем из негорючего материала определенной толщины, подобным требованиям отвечают готовые трубы типа «сендвич»

Для бань актуальны трубы с толщиной утеплителя в 100 мм. В случае необходимости для бани можно использовать утеплитель 50 мм, однако это не рекомендуется специалистами. Самыми распространёнными трубами на строительном рынке являются сэндвичи, которые имеют толщину утеплителя от 35 до 50 мм. Найти изделие с десятисантиметровым слоем теплоизоляционного материала можно в профильном магазине, который занимается реализацией банного оборудования.

Дымоотводная труба, не оснащённая утеплителем, должна иметь дистанцию до горючих материалов потолочных перекрытий как минимум 250 мм.

Проводим дымоход через потолок

Первое, что следует сделать – это определить точное место, где будет установлена печь. Хотя, этот вопрос должен быть решён ещё на стадии планирования и проектирования всех помещений. Что следует при этом учитывать?

Отводим дымоход от конька

Во-первых, печная труба, проходящая через потолок, не должна находиться вблизи несущих балок и стропил. В противном случае, может возникнуть вопрос: как их убрать (что крайне проблематично) или как их уберечь от возгорания. Чтобы не греть голову по этому поводу, заранее продумайте данный нюанс.

Во-вторых, печь должна располагаться в удобном для Вас месте. Правильное местоположение дровницы, каких-то печных аксессуаров, открытые двери и т. д. не должны доставлять Вам неудобств. Здесь же следует учесть, где будет располагаться бак для горячей воды и будет ли он вообще (может у Вас стоит электрический или газовый бойлер).

Хорошо, с местом определились, печь установили. Теперь готовим или покупаем сам дымоход и все «прибамбасы», которые потребуются. Здесь я подразумеваю сэндвич трубы и дополнительные элементы, подробно о которых можно почитать в другой статье. Дымоход для бани такого типа самый практичный и востребованный на сегодняшний день. Этот вариант и будем рассматривать далее…

Для того, чтобы, точно разметить потолочное перекрытие, берём обычный отвес (думаю не надо объяснять что это такое) поднимаем к потолку. При этом, груз отвеса должен находиться посередине дымоотводящего канала печи. Отмечаем на потолке то место, которое нам показал «умный прибор». Это и есть центр, где будет проходить банная труба.

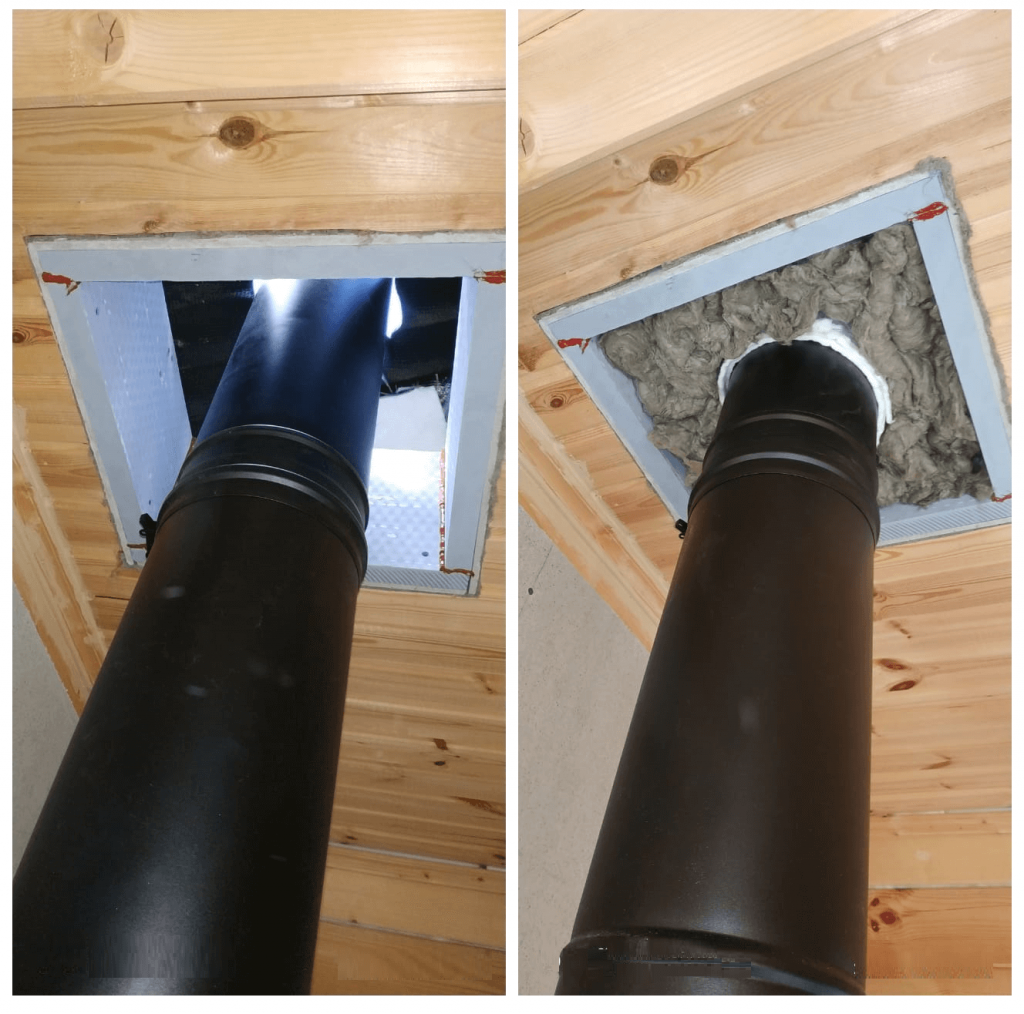

Монтаж потолочно-проходного короба

Далее берём потолочно проходной короб, который входит в категорию «нужные прибамбасы» и размечаем по его размеру отверстие в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. Ничего страшного в этом нет, так как снизу всё закроется конструктивной особенностью самого короба, а со стороны чердака, оставшиеся щели можно закрыть той же каменной ватой.

Далее вырезаем в потолке отверстие нужного размера. Здесь уже всё зависит от того, каким инструментом Вы располагаете. Лучший вариант, конечно – бензопила. Быстро и результативно. Только прежде проверьте отсутствие гвоздей, саморезов и других металлических предметов в зоне раскроя деревянного потолка. Любой утеплитель тоже должен отсутствовать, особенно лён или джут. Работа цепной пилы по этим материалам недопустима, можно испортить шину (уже есть печальный опыт). Идём дальше…

Этапы устройства потолочной разделки

Основные задачи строителя при прокладке вытяжной трубы через крышу — защитить крышу от возгорания и обеспечить ровную вертикальную укладку трубы. Работа проводится в три этапа:

определение и обустройство места расположения узла разделки;
монтаж готового или самостоятельного изготовленного защитного кожуха;
финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов — имеющегося бюджета, предпочтительных материалов и даже от того, учитывалась ли технология при строительстве сауны.

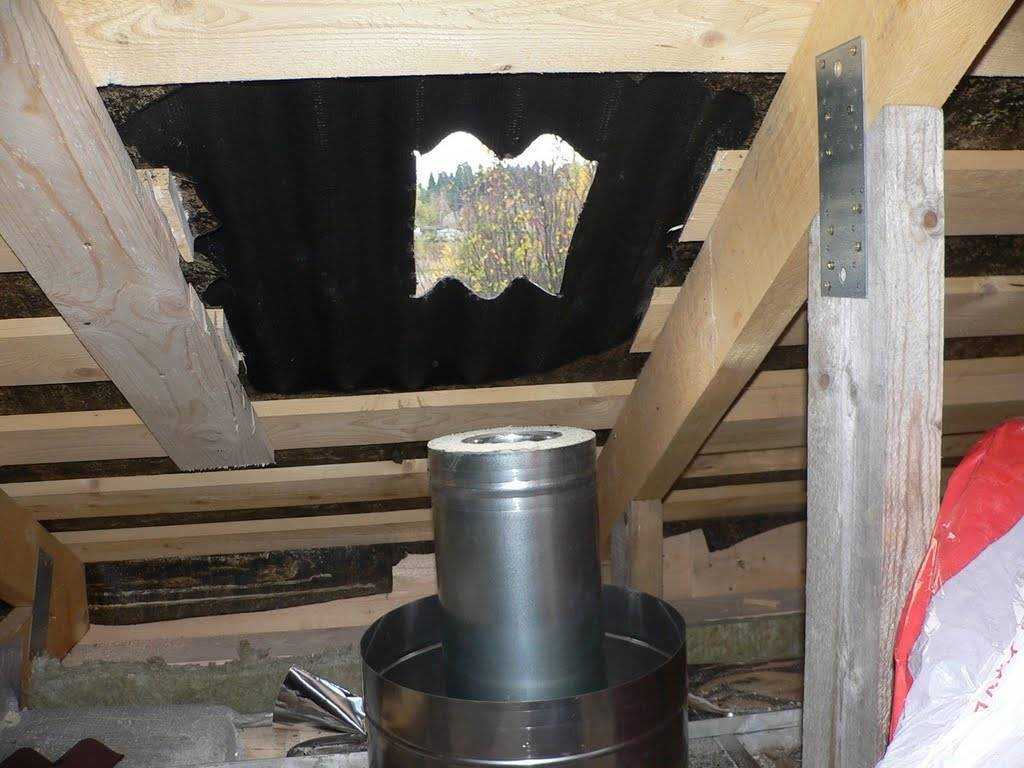

Подготовка места для прохода трубы дымохода через крышу

Отцентрируйте дымоход с помощью отвеса. Вырежьте в соответствии с разметкой, немного уменьшив размеры сторон, чтобы будущая декоративная панель полностью их закрывала.

Импровизированный брус обычно покрывают со стороны сауны листом оцинкованной или нержавеющей стали, который также служит тепловым экраном. Размер листа должен превышать размер прорези трубы.

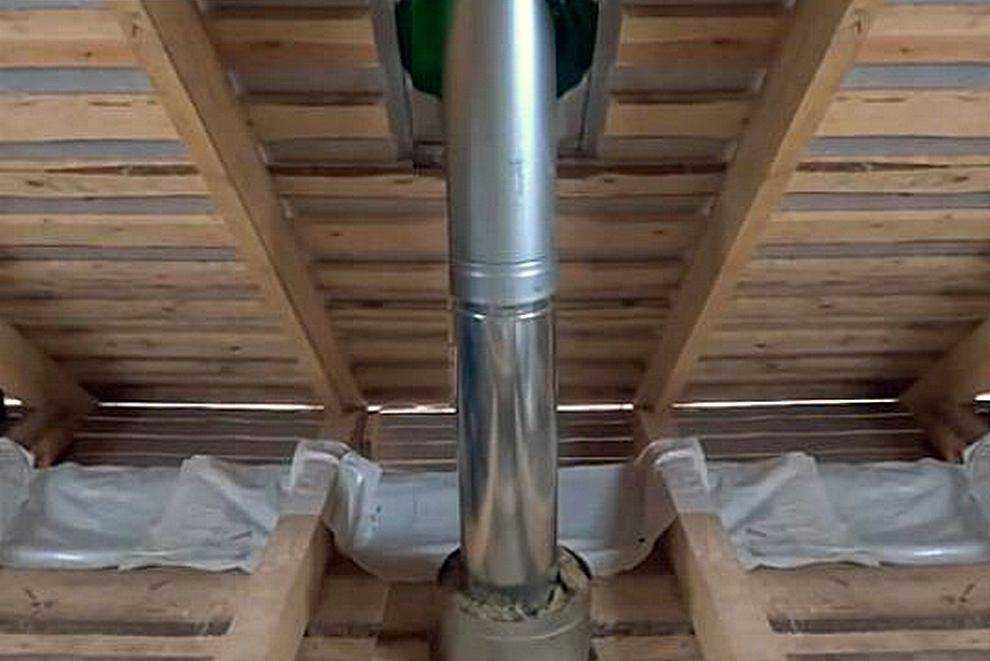

Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

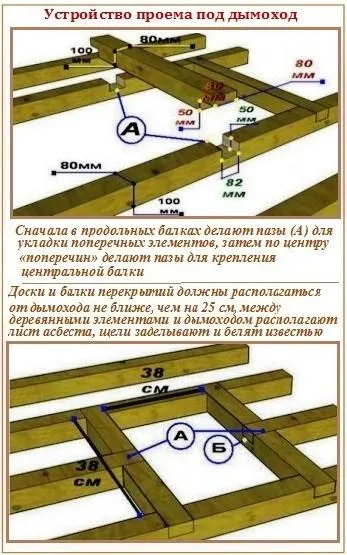

Создание отверстия для дымохода

Если это не так, первое, что необходимо сделать, — это изменить потолок над кухней. Та часть балки, которая находится слишком близко к горячему дымоходу, отрезается и укрепляется перемычками, которые прочно крепятся к получившимся концам. Затем накрывается крыша.

Составляем проект

Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:

минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.

Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.

Возможные ошибки

Столкнувшись с неопытными мастерами или не изучив всю подробную информацию о монтаже, некоторые хозяева сталкиваются с проблемами во время эксплуатации. Этим неприятностям есть объяснение, из наиболее распространенных оплошностей стоит отметить:

Во время работ использовалась одностенная конструкция, а не сэндвич труба.
Стыковочные узлы не герметичны.
Короб был набит для экономии песком, вместо керамзита или любой негорючей составляющей.
Потолочная разделка не предполагает наличие короба.

В большинстве случаев трубу могут ошибочно обмотать и установить вплотную к перекрытию, стыки обмазать асбестом и утверждать, что это надежно.

Потолочно-проходной узел дымохода не будет работать максимально продуктивно в такой ситуации. Избежать возникновения пожара, не придерживаясь общепринятых правил установки невозможно.

Что это такое?

Дымоход ППУ в сауне, особенно сэндвич-дымоход, который нагревается при работе сауны в течение нескольких часов или даже всего дня (или ночи, в зависимости от режима работы сауны), опять же предотвращает перегрев стены, через которую проходит дымоход. В основном используется в деревянных и экспериментальных конструкциях. ПУФ представляет собой квадратный или круглый контейнер, в который заливается герметик, не способный хорошо отводить тепло из-за содержащихся в нем пористых структур. Стена или крыша, промежуточная крыша или чердак нуждаются в теплозащите.

Устройство можно купить в магазине «Сделай сам» или установить с помощью специалиста по пожарной безопасности. При выборе изделия учитывайте диаметр дымохода и расположение кухни или котла по отношению к крыше, чердаку или подпотолочному перекрытию.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. 1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.
