Фенолформальдегидный пенопласт

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Теплоизоляционные изделия изготовляют в виде:цилиндров, полуцилиндров, сегментов длиной от 900 до 2000 мм, с интервалом 100 мм; отводов.

1.2. В зависимости от плотности и температуры изолируемой поверхности теплоизоляционные изделия подразделяют на две марки:

75 — с плотностью 65-85 кг/м и температурой изолируемой поверхности от минус 180 до плюс 130 °С;

100 — с плотностью 86-110 кг/м и температурой изолируемой поверхности от минус 180 до плюс 150 °С.Коды ОКП теплоизоляционных изделий приведены в приложении.

1.2.1. Форма м размеры цилиндров должны соответствовать указанным на черт.1 и в табл.1.

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1.
Теплоизоляционные изделия изготавливают в виде:

цилиндров,
полуцилиндров, сегментов длиной от 900 до 2000 мм, с интервалом 100 мм;

отводов.

1.2. В
зависимости от плотности и температуры изолируемой поверхности
теплоизоляционные изделия подразделяют на две марки:

75 — с
плотностью 65-85 кг/м3 и температурой изолируемой поверхности от
минус 180 до плюс 130 °С;

100 — с
плотностью 86 — 110 кг/м3 и температурой изолируемой поверхности от
минус 180 до плюс 150 °С.

Коды ОКП
теплоизоляционных изделий приведены в приложении.

1.2.1. Форма и
размеры цилиндров должны соответствовать указанным на черт. 1 и в табл.1.

Черт. 1

Таблица 1

Размеры,
мм

Внутренний диаметр d	Толщина s	Наружный диаметр изолируемой трубы
Номин.	Пред. откл.	Номин.	Пред. откл.
47				45
59				57
78		30, 40,		76
91	+ 2	50,60,	± 2	89
110		80		108
135				133
161				159
221				219

Пример условного обозначения цилиндра марки
75, внутренним диаметром 47 мм,
толщиной 30 мм и длиной 1000 мм:

Цилиндр 75–47´30´1000 ГОСТ 22546-77

1.2.2. Форма и размеры полуцилиндров должны
соответствовать указанным на черт. 2 и в табл.2.

Черт.2

Таблица 2

Размеры,
мм

Внутренний диаметр d	Толщина s	Наружный диаметр изолируемой трубы	Количество изделий по окружности изолируемой трубы, шт.
Номин.	Пред. откл.	Номин.	Пред. откл.
47				45
59				57
78				76
91				89
110		30, 40,		108
135	+2	50,60,	+2	133	2
161		80		159
221				219
275				273
327				325
428				426

Пример условного обозначения полуцилиндра
марки 75, внутренним диаметром 59 мм,
толщиной 40 мм и длиной 1500 мм:

Полуцилиндр 75–59´40´1500 ГОСТ 22546-77

1.2.3. Форма и размеры сегментов должны
соответствовать указанным на черт. 3 и в табл.3.

Черт.3

Таблица 3

Размеры,
мм

Внутренний диаметр d	Толщина s	Наружный диаметр изолируемой трубы	Количество изделий по окружности изолируемой трубы, шт.
Номин.	Пред. откл.	Номин.	Пред. откл.
327				325
379				377
428	+2	30, 40, 50	±2	426	3
480		60, 80		478
532				530

Пример условного обозначения сегмента марки
75, внутренним диаметром 327 мм,
толщиной 50 мм и длиной 1000 мм:

Сегмент 1/3 75–327´50´1000 ГОСТ 22546-77

1.2.4. Форма и размеры сегментов должны
соответствовать указанным на черт. 4 и в табл.4.

Черт.4

Таблица 4

Размеры,
мм

Внутренний диаметр d	Толщина s	Наружный диаметр изолируемой трубы	Количество изделий по окружности изолируемой трубы, шт.
Номин.	Пред. откл.	Номин.	Пред. откл.
633				630
723		30, 40,50,		720
823	+ 3	60, 80	± 2	820	4
923				920
1023				1020

Пример условного обозначения сегмента марки
100, внутренним диаметром 633 мм,
толщиной 60 мм и длиной 1000 мм:

Сегмент 1/4 100–633´60´1000 ГОСТ 22546-77

1.2.5. Форма и размеры отводов должны
соответствовать указанным на черт. 5 и в табл.5.

Черт.5

Таблица 5

Размеры,
мм

Внутренний диаметр d	Толщина s	Радиус R	Наружный диаметр изолируемой трубы	Количество изделий по окружности изолируемой трубы, шт.
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
47				60 (70)		45
59				75 (70)		57
78				100 (240)		76
91				120 (250)	± 2	89
110				150 (360)		108
135	+ 2	30,40	± 2	190 (400)		133
161		50,60		225 (450)		159	2
221				300 (630)		219
275				375 (800)		273
327				450 (900)	±3	325
379				525 (1120)		377
428				600 (1250)		426

Примечание. Значение радиуса R,
указанные в
скобках,для вновь проектируемых трубопроводов
не применяют.

Пример условного обозначения отвода марки
75, внутренним диаметром 47 мм,
толщиной 30 мм и радиусом 60 мм:

Отвод 75-47´30´60 ГОСТ 22546-77

Разд. 1. (Измененная редакция, Изм. №
2).

1.3. Допускается изготовлять
изделия с продольными и поперечными пазами и выступами по
нормативно-технической документации, утвержденной в установленном порядке.

(Введен
дополнительно, Изм. № 2)

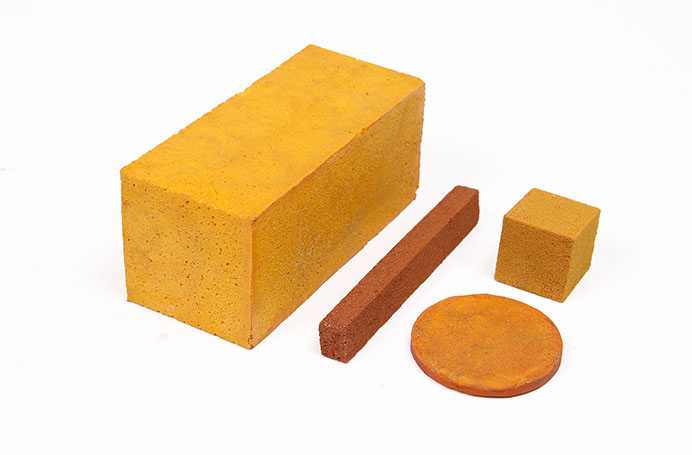

Пенопласты ФК (фенолокаучуковые)

ФК-20, ФК-40, ФК-20-А20 – пенопласты на основе продуктов совмещения нитрильных каучуков с фенолоальдегидными олигомерами, рекомендуются в качестве теплостойких, конструкционных заполнителей трехслойных конструкций и для изготовления различных конструкционных элементов. Обладают плотностью 0,17–0,23 г/см³.
ФК-20-А20 – длительно работоспособен до 200°С и кратковременно до 250°С, рекомендован к использованию в качестве теплостойкого конструкционного пенозаполнителя. Прочность при сжатии 1,2–1,8 МПа, удельная ударная вязкость 0,5–0,6 кДж/м².
ФК-20 – пенопласт с прочностью при сжати 0,8–1 МПа, удельной ударной вязкостью 0,3–0,7 кДж/м², рабочей температурой – до 120°С. Применяется в качестве конструкционного заполнителя лопастей самолетов и вертолетов.
Пенопласт ФК-40 применяется в качестве силового и демпфирующего заполнителя конструкций и для изготовления формовых изделий, в качестве вибростойкой теплоизоляции для изготовления крупногабаритного теплозащитного экрана в изделиях авиационной и космической техники.. Его выпускают в виде вальцованного и шприцованного полуфабриката, которые можно вспенивать непосредственно в конструкциях, или в виде плит и изделии объемным весом 150-550 кг/м³. Относительное удлинение его возрастает по сравнению с ФК-20 до 12% (при объемном весе 200 кг/м³). Пенопласт ФК-40 отличается от ФК-20 высокими упругими свойствами: вдвое большей удельной ударной вязкостью (0,5–0,9 кДж/м²), на 10—12% большим удлинением, меньшим пределом прочности при растяжении и сжатии, прочностью при сжатии до 1 МПа, урабочей температурой до 80°С. Наличие в его составе большого количества нитрильного каучука сужает температурный интервал его эксплуатации: при температуре —10°С он становится хрупким, а при нагревании выше +80°С его упругие характеристики становятся нестабильными. В замкнутых конструкциях при отсутствии непосредственного контакта с воздухом он сохраняет показатели и размеры до 120—130°С.

Фенол-формальдегидный пенопласт ФК-20

Citations (3)

* Cited by examiner, † Cited by third party
Publication number	Priority date	Publication date	Assignee	Title
SU248971A1 (ru) *			Ю. Н. Медведев, Б. И. Егоров, Е. А. Козлова , Н. Н. Аносова	КОМПОЗИЦИЯ дл ПОЛУЧЕНИЯ ПЕПОФЕНОПЛАСТА’/:^-ч-‘0.
RU2182579C2 (ru) *	2000-05-06	2002-05-20	Общество с ограниченной ответственностью «Перспективные магнитные технологии и консультации»	Магнитные пены (варианты)
RU2242487C1 (ru) *	2003-06-26	2004-12-20	Общество с ограниченной ответственностью Научно-производственное предприятие «РАДИОСТРИМ»	Композицонный материал для поглощения электромагнитного излучения и способ его получения

ПРИЛОЖЕНИЕ

Обязательное

Наименование теплоизоляционных изделий	Код ОКП	Контрольное число
Цилиндры марки 75	57 6869 7001	03
Цилиндры марки 100	57 6869 7002	02
Полуцилиндры марки 75	57 6869 7003	01
Полуцилиндры марки 100	57 6869 7004	00
Сегменты 1/3 марки 75	57 6869 7005	10
Сегменты 1/3 марки 100	57 6869 7006	09
Сегменты 1/4 марки 75	57 6869 7007	08
Сегменты 1/4 марки 100	57 6869 7008	07
Отводы марки 75	57 6869 7017	06
Отводы марки 100	57 6869 7018	05

(Измененная редакция, Изм.
№ 2)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по
стандартам от 24 мая 1977 г. № 1308

2. Срок проверки — 1993 г.

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 12.1.044-84	4.10
	4.3
	5.6
	5.1
	4.7
ГОСТ 7933-75	2.3а
	2.3а
	5.6
ГОСТ 14192-77	5.2
	5.6
ГОСТ 17177-87	3.7, 4.2, 4.6, 4.9
	2.3а
	4.8
	5.1
	5.5
	5.3
	3.1

5. ПЕРЕИЗДАНИЕ (декабрь 1988 г.) с ИЗМЕНЕНИЯМИ № 1, 2,
УТВЕРЖДЕННЫМИ в мае 1983 г., октябре 1988 г. (ИУС 9-83, 1-89)

6. Срок
действия продлен до 01.07.94 (Постановлением Госстандарта СССР от 21.10.88 №
3478).
