Трансформатор собс 2мп: схема подключения и особенности использования

Технические характеристики и особенности

Трансформатор СОБС 2АУ3 является универсальным апаратом, предназначенным для использования в различных электрических сетях. Вот некоторые его технические характеристики и особенности:

Мощность и напряжение

Трансформатор СОБС 2АУ3 имеет мощность до 100 кВА и работает при напряжении до 1000 В. Это позволяет ему подключаться к сетям различных мощностей и обеспечивает широкий диапазон применения.

Строение

Трансформатор имеет компактное и прочное исполнение, благодаря чему его можно легко устанавливать и перемещать. Корпус трансформатора изготовлен из специального прочного материала, обеспечивающего защиту от механических повреждений и внешних воздействий.

Обмотка и трансформация

Трансформатор СОБС 2АУ3 обладает двумя обмотками – первичной и вторичной, которые соединяются через магнитное поле. Обмотки также имеют различное число витков, что позволяет регулировать напряжение и мощность трансформатора в зависимости от требуемых параметров.

Охлаждение

Трансформатор СОБС 2АУ3 оснащен системой принудительного охлаждения, которая обеспечивает надежную работу при высоких нагрузках и предотвращает перегрев. Благодаря этому трансформатор имеет длительный срок службы и высокую эффективность.

Техническое обслуживание

Трансформатор СОБС 2АУ3 требует минимального технического обслуживания. Его конструкция и материалы обеспечивают высокую надежность и долговечность работы без необходимости частого вмешательства и ремонта.

Применение

Трансформатор СОБС 2АУ3 может использоваться в электроэнергетике для подключения к электрическим сетям различного назначения.
Его также можно применять для питания средств автоматизации, освещения и других электрических устройств.
Трансформатор применяется в различных промышленных отраслях, включая машиностроение, химическую промышленность, оборонный комплекс и другие.

Таким образом, трансформатор СОБС 2АУ3 является универсальным и надежным устройством, используемым в различных отраслях и сетях для обеспечения стабильного напряжения и мощности. Его технические характеристики и особенности делают его одним из самых востребованных и эффективных трансформаторов на рынке.

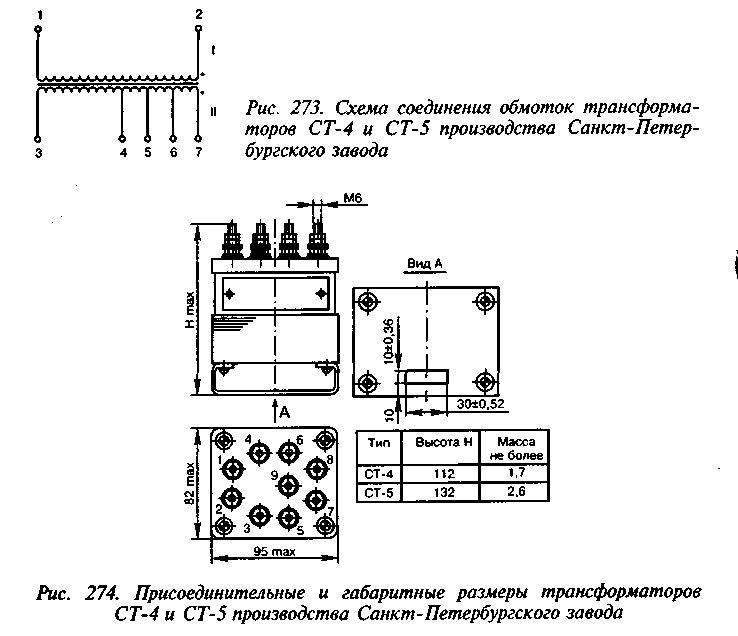

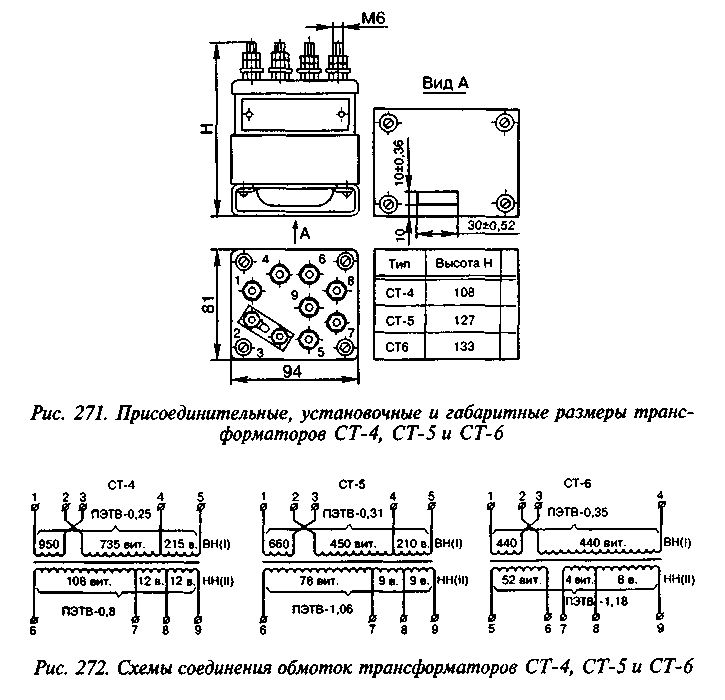

Сигнальный трансформатор

Схемы включения измерительных трансформаторов напряжения ( а, тока ( б, согласующего сигнального трансформатора ( в и измерительного.

Сигнальные трансформаторы выполняются на малогабаритных и высококачественных магнитопроводах и работают в автоматических устройствах как измерительные или как согласующие трансформаторы.

Сигнальные трансформаторы малых размеров и мощности не нуждаются в изоляции пластин сердечника друг от друга, так как естественная пленка окисла является для них достаточной изоляцией. В сигнальных трансформаторах больших размеров, с напряжением сигнала на виток порядка десятых долей вольта и выше, пластины изолируют друг от друга, покрывая их с одной стороны тонким слоем изолирующего лака.

Трансформаторы с витым, J.

Сигнальные трансформаторы малой мощности не нуждаются в изоляции пластин сердечника друг от друга; естественная пленка окисла а пластинах является здесь достаточной изоляцией.

Обмотки сигнальных трансформаторов обычно наматывают из медного изолированного провода круглого сечения; прямоугольный провод используют лишь при большом сечении проводника, порядка 5 ммг и выше.

Расположение обмоток входных и мощных выходных трансформаторов ламповых усилителей.| Расположение обмоток в двухтактном выходном трансформаторе невысокого качества, работающем в режиме А.

В сигнальных трансформаторах обычно применяют цилиндрическую конструкцию, более простую в производстве и обладающую меньшей индуктивностью рассеяния.

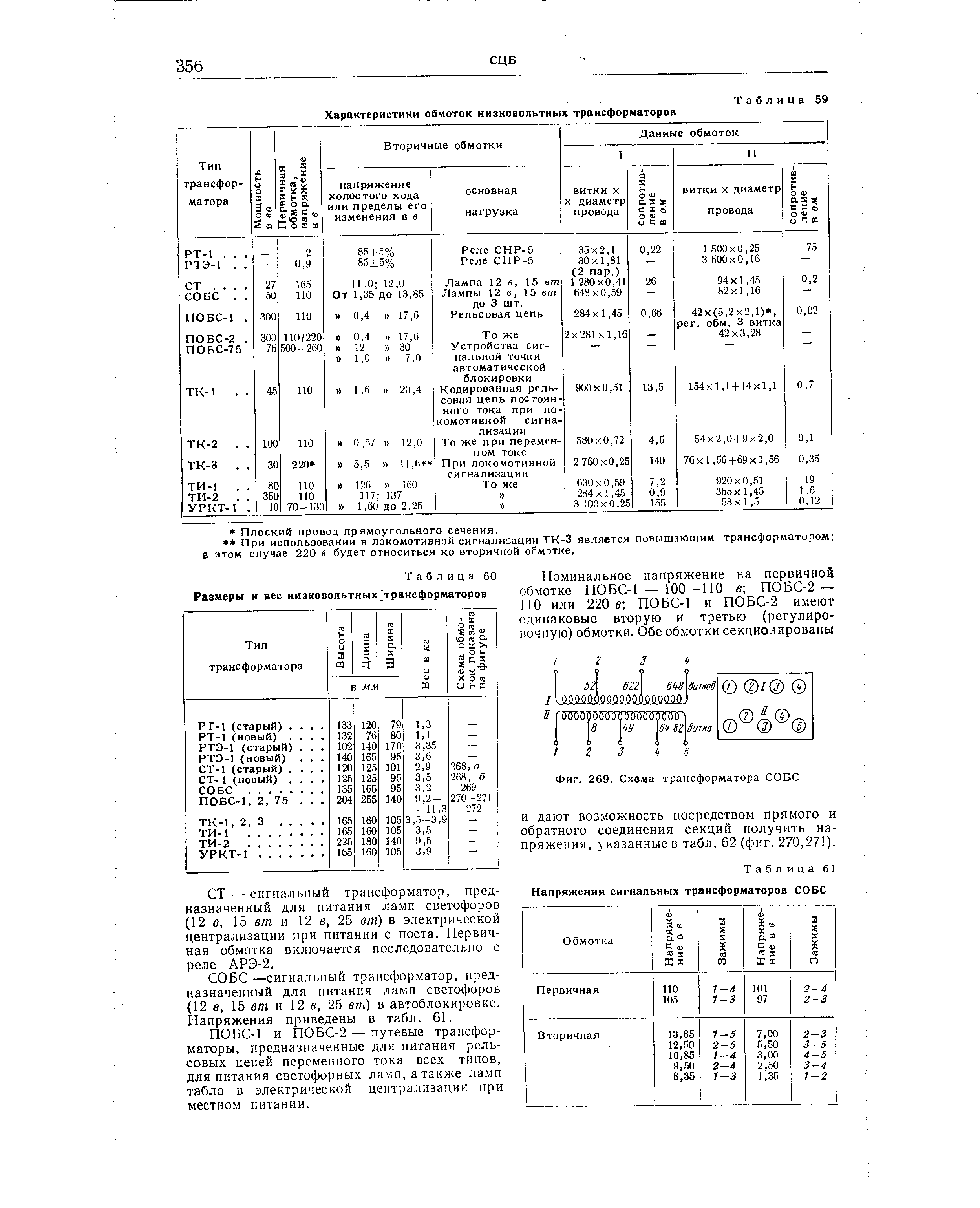

Размеры и вес низковольтных трансформаторов.| Напряжения сигнальных трансформаторов СОБС.

СОБС — сигнальный трансформатор, предназначенный для питания ламп светофоров ( 12 б, 15 em и 12 в, 25 вт) в автоблокировке.

Сердечник для сигнального трансформатора выбирают по двум показателям: по конструктивной постоянной нижних частот А, определяющей частотную характеристику трансформатора на нижних частотах и его переходную характеристику в области больших времен, и по конструктивной постоянной индукции D, определяющей амплитуду переменной составляющей индукции в сердечнике на низшей частоте, а следовательно, и вносимые трансформатором нелинейные искажения.

Схема ( а и векторная диаграмма ( б активного формирователя трехфазной симметричной системы напряжений.

В каких режимах сигнальные трансформаторы работают как вторичные измерительные трансформаторы напряжения и тока.

Размеры сердечника для сигнального трансформатора выбирают, исходя из двух условий: по конструктивной постоянной нижних частот А, определяемой отношением индуктивности первичной обмотки L к ее омическому сопротивлению г, и по конструктивной постоянной индукции в сердечнике D, определяемой максимально допустимой индукцией в сердечнике Втп на низшей рабочей частоте.

Схемы соединений обмоток трансформаторов напряжения

Самым простым способом измерения межфазного напряжения является включение однофазного двухобмоточного трансформатора напряжения по схеме представленной на рисунке слева.

При этом на концах вторичной обмотки имеем напряжение соответствующее межфазному ВС, но уменьшенное с учетом коэффициента трансформации.

Все три межфазных напряжения можно измерять при помощи двух однофазных трансформатора подключенных определенным способом.

В трехфазных трансформаторах первичные обмотки всегда подключается по схеме «звезда».

Вторичные обмотки могут подключаться как по схеме «звезда» так и по схеме «треугольник».

При верхнем подключении на точках вывода вторичной обмотки мы имеем возможность измерения межфазных напряжений. При нижнем подключении, по схеме так называемого разомкнутого треугольника, мы можем выявить факт короткого замыкания или обрыва провода в одной их фаз на высокой стороне. Выводы при этом маркируются 0₁ и 0₂, поскольку при нормальных условиях работы между этими точками нет напряжения.

Для подключения реле защиты применяются, как уже было сказано выше дополнительные обмотки в трехобмоточных трансформаторах напряжения. Пот пример подключения таких трансформаторов в трехфазную сеть. При этом концы обмоток заземляются как в первичной, так и во вторичной обмотке.

Вот еще несколько вариантов подключения однофазных трансформаторов для измерения межфазных и фазных напряжений, а так же для питания аппаратуры управления.

Более сложные варианты подключения трансформаторов напряжения, содержащих большее количество обмоток изучается в специальном курсе электротехники.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

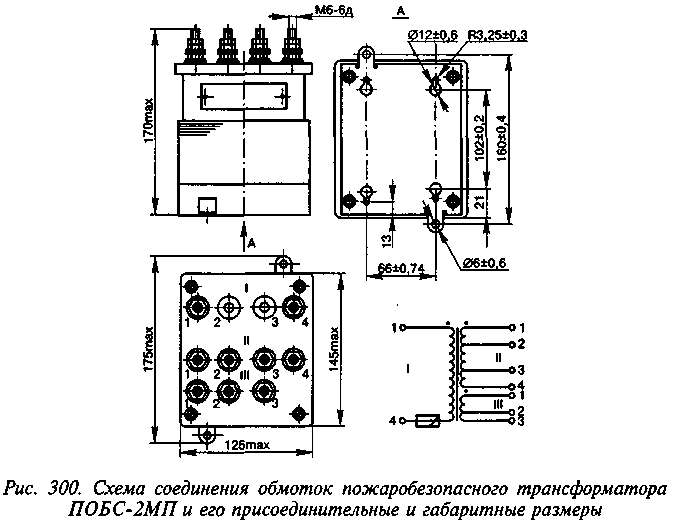

Подключение трансформатора СОБС 2АУ3

Шаг 1: Подготовка к работе

Перед началом работы нужно убедиться в том, что все необходимые инструменты и материалы имеются на месте. Также необходимо проверить, что трансформатор соответствует требованиям поэлектрической безопасности и готов к использованию.

Шаг 2: Подготовка проводки

Для начала необходимо отключить электропитание, после чего начать работу с проводкой. Следует тщательно проверить качество проводки, убедиться в том, что изоляция не повреждена. От заявленной винты остаточного тока расположить не менее чем на 3 мм.

Шаг 3: Подключение кабелей

Теперь можно подключить трансформатор. Для этого следует правильно подключить кабели, не перепутав их местами. По завершении подключения необходимо убедиться в том, что соединения затянуты до конца.

Шаг 4: Проверка

Теперь можно проверить работу подключенного трансформатора. Следует провести необходимые испытания и проверки с целью убедиться в том, что все работает правильно и безопасно.

Не забывайте проверять электропитание и запорные устройства перед началом работы.
Помните, что работа с электричеством требует особой осторожности и соблюдения правил электробезопасности.

Релейная защита трансформатора.

На трансформаторах мощностью более 6300 кВА устанавливаются следующие виды защит.

дифференциальная защита от повреждений в силовом трансформаторе и его выводах.
Газовая защита от повреждений внутри трансформатора.
МТЗ. МТЗ с блокировкой по минимальному напряжению, токовая защита обратной последовательности, дистанционная защита от К.З. внешней сети. Вид дистанционной защиты зависит от мощности силового трансформатора, от величины токов К.З.
МТЗ от симетричной перегрузки.

Дифференциальная защита трансформатора.

Предназначена для защиты трансформатора от К.З. между фазами, на землю и от замыканий витков одной фазы. Трансформаторы тока устанавливаются с обеих сторон трансформатора. Их вторичные обмотки соединяются так, чтобы при перегрузке и внешних К.З. в реле протекала разность вторичных токов.

точка при К.З. в зоне защиты ток в реле равен сумме вторичных токов.

Если то реле приходит в действие и отключает защищаемый трансформатор. Для того чтобы дифференциальная защита не работала при нагрузке и внешних К.З. необходимо уравновесить вторичные токи в плечах (обмотках) защиты так, чтобы

Для этого необходимо, чтобы

Но первичные токи разных обмоток трансформатора не равны по величине и в общем случае не совпадают по фазе. При соединении обмоток звезда треугольник (Υ/∆) токи различны и по величине и по фазе. Угол сдвига фаз зависит от группы соединения обмоток. При 11 группе линейный ток на стороне “Δ” опережает линейный ток со стороны “λ” на 300. Это различие по фазе компенсируется соединением в треугольник вторичных обмоток ТТ установленных на стороне звезды силового трансформатора, причем оно должно точно соответствовать соединению в “Δ” обмотки силового трансформатора. Трансформаторы тока, расположенные на стороне треугольника силового трансформатора, соединяются в “λ”.

Компенсация неравенства первичных токов достигается подбором коэффициентов трансформации Т.Т. дифференциальной защиты и параметров специально для этой цели установленных уравнивающих автотрансформаторов или трансформаторов.

При появлении напряжения на трансформаторе создается бросок тока намагничивания достигающий 5 – 10 и появляющийся только в одной обмотке на которую подается напряжение. Ток трансформируется через Т.Т. поступает в реле, вызывая его работу, еслиДля предотвращения ложной работы применяются ДЗТ с быстро насыщающимися трансформаторами. Применение БНТ позволяет выполнить простую и быстродействующую дифференциальную защиту, надежно отстроенную от токов небаланса и бросков токов намагничивания.

В настоящее время дифференциальная защита трансформаторов выполняется на реле типа РНТ – 565, в случае если оно не обеспечивает необходимой чувствительности применяют реле типа ДЗТ – 11, предназначенные для двух обмоточного трансформатора, с одной тормозной обмоткой и ДЗТ – 13, ДЗТ – 14 соответственно с тремя и четырмя тормозными обмотками, применяемые на много обмоточных трансформаторах.

РЕЛЕЙНАЯ ЗАЩИТА ТРАНСФОРМАТОРА 10/0,4 кВ

Рассчитывается релейная защита для выбранного трансформатора ТМГ-

400/10 КТП цеха №3.

Основными видами повреждений в трансформаторах являются:

— замыкания между фазами в обмотках и на их выводах;

— замыкания на землю обмоток или из выводов;

— замыкание в обмотках между витками одной фазы (витковые замыкания).

В соответствии с этим, согласно ПУЭ, на трансформаторах более 6 кВ

должны предусматриваться устройства релейной защиты, действующие при:

— повреждениях внутри баков маслонаполненных трансформаторов;

— многофазных КЗ в обмотках и на их выводах;

— витковых замыканиях в обмотках трансформаторов;

— перегрузках;

— внешних КЗ;

— понижениях уровня масла в маслонаполненных трансформаторах.

Для трансформаторов малой и средней мощности хорошую защиту можно

обеспечить применением мгновенной токовой отсечки в сочетании с

максимальной токовой защитой и газовой защитой.

Газовая защита наиболее чувствительна при повреждениях обмоток

трансформатора, особенно при витковых замыканиях, на которые МТЗ и токовая

отсечка не реагируют. На выбранном трансформаторе предусмотрена газовая

защита чашечного типа РГЧ

Для защиты трансформатора выбирается микропроцессорный блок

релейной защиты и автоматики типа IPR

Блок релейной защиты IPR-A предназначен для выполнения функций

релейной защиты, управления высоковольтными выключателями фидеров и

формирования сигналов аварийно-предупредительной сигнализации

присоединений трансформаторов, сетей, кабелей, моторов напряжением 6-35 кВ.

Блок предназначен для установки в релейных отсеках КСО, КРУ на панелях

и в шкафах релейной защиты и пультах управления электростанций и подстанций

6-10 кВ

Блок является современным цифровым устройством защиты, управления и

противоаварийной автоматики и представляет собой комбинированное

многофункциональное устройство, объединяющее различные функции защиты,

контроля, управления и сигнализации.

Виды защит IPR:

— Токовая отсечка от междуфазных замыканий (МФО)

— трехфазная максимальная токовая защита от междуфазных замыканий

(МТЗ)

— токовая отсечка от однофазных замыканий на землю (ЗТО)

— максимальная токовая защита от замыканий на землю (ЗМТЗ)

— защита от замыканий на землю с действием на сигнал.

Произведем расчет уставок следующих видов защит:

Токовая отсечка от междуфазных замыканий:

Ток, проходящий через трансформаторы тока защиты при трехфазном КЗ на

стороне низкого напряжения , кА:

где – номинальный первичный ток трансформатора, А.

Ток срабатывания защиты , А:

где – коэффициент отстройки равный 1,1.

Ток срабатывания реле , А:

где – коэффициент схемы равный 1.

— коэффициент трансформации трансформатора тока

Расчет МТЗ с выдержкой времени для защиты при внешних КЗ и

резервирования токовой отсечки. МТЗ отстраиваем от тока самозапуска двигателей:

где – коэффициент отстройки равный 1,1;

= 0,8 – коэффициент возврата реле;

= 1,2 – коэффициент самозапуска нагрузки.

Ток срабатывания реле:

Коэффициент чувствительности защиты при трехфазном КЗ за

трансформатором:

Значение коэффициента чувствительности удовлетворяет требованиям

ПУЭ, следовательно, защита может приниматься в качестве резервной защиты

трансформатора.

Выдержка времени МТЗ согласуется с временем действия защит отходящих

присоединений.

Время срабатывания МТЗ:

где = 0,2 с – время действия автоматического выключателя присоединения;

= 0,5 — ступень селективности, с.

Для защиты цехового трансформатора при перегрузке выполняется МТЗ от

перегрузок.

Ток срабатывания защиты:

где – коэффициент отстройки равный 1,1;

= 0,8 – коэффициент возврата реле.

Ток срабатывания реле

Время срабатывания принимается больше максимального времени МТЗ от

КЗ. Типичное значение уставки равно 9-10 с.

В связи с широким применением трансформаторов 6 — 10/0,4 — 0,23 кВ со

схемой соединения обмоток звезда — звезда, имеющих глухозаземленную

нейтраль на стороне 0,4 кВ, у которых реактивное и активное сопротивления

нулевой последовательности не равны сопротивлениям прямой последовательности, токи однофазных коротких замыканий на стороне 0,4 кВ не будут равны токам трехфазных коротких замыканий при коротких замыканиях на зажимах трансформатора или вблизи них.

При этих токах может работать максимальная токовая защита, установленная на стороне ВН, с достаточной чувствительностью, и защиту в нейтрали трансформатора допустимо не устанавливать.

Применение в различных областях

Трансформатор СОБС 2МП является универсальным устройством, которое может быть применено во множестве различных областей. Вот некоторые примеры его использования:

Промышленность. В промышленности трансформатор СОБС 2МП может использоваться для контроля и измерения электрической энергии в различных электрических сетях. Он позволяет точно измерять активную и реактивную мощность, а также фазовые углы напряжения и тока. Трансформаторы СОБС 2МП также могут использоваться для контроля и регулирования электрических параметров в различных процессах производства.
Энергетика. В энергетике трансформатор СОБС 2МП широко применяется для измерения электрической энергии в электрических сетях различных уровней напряжения. Он позволяет точно определить потребление энергии в различных потребителях и провести анализ энергетической эффективности системы. Трансформаторы СОБС 2МП также могут использоваться для контроля и управления нагрузками в сети.
Телекоммуникации. В области телекоммуникаций трансформатор СОБС 2МП может использоваться для контроля и измерения электрических параметров в коммуникационных системах. Он помогает определить качество и стабильность электрического напряжения, а также обнаружить возможные перебои или неисправности в системе. Трансформаторы СОБС 2МП также могут использоваться для защиты оборудования от перенапряжений и перегрузок.
Транспорт. В автомобильной промышленности трансформатор СОБС 2МП может использоваться для контроля и измерения электрических параметров в электрических системах автомобилей. Он позволяет определить потребление электроэнергии различными устройствами автомобиля, а также провести анализ энергетической эффективности автомобильной системы. Трансформаторы СОБС 2МП также могут использоваться для защиты электрической системы автомобиля от перенапряжений и перегрузок.

Все эти примеры лишь небольшая часть областей, в которых трансформатор СОБС 2МП может быть использован. Благодаря своим уникальным характеристикам и функциям, он позволяет выполнить точные измерения и контроль электрических параметров в различных системах, что делает его востребованным устройством во многих областях промышленности и технологий.

Технические характеристики

Трансформатор СОБС 2МП имеет следующие технические характеристики:

Номинальная мощность: 2 МП
Напряжение входящей сети: 220 В, 50 Гц
Напряжение выходной цепи: 36 В
Количество секций: 2
Напряжение межфазное: 70 В
Ток нагрузки: 5 А
Рабочая частота: 50 Гц
Класс точности: 0,5
Уровень шума: не более 40 дБ
Диапазон рабочих температур: от -40°C до +50°C

Трансформатор СОБС 2МП предназначен для использования в различных электроустановках, в том числе бытовых, промышленных, а также для питания осветительных сетей и других потребителей.

Обратите внимание, что перед подключением и использованием трансформатора СОБС 2МП необходимо ознакомиться с инструкцией по эксплуатации и соблюдать все необходимые меры предосторожности
